Produkttyp	Bad/Duscharmatur
Marke	Miomare
Modell	IAN 71088
Anschlussabstand	135 / 165 mm
Duschschlauchanschluss	G 1/2" (ca. 21 mm)
Wasseranschlussmutter	ca. 30 mm
Max. Warmwassertemperatur	85 °C
Betriebsdruck (max.)	3 bar
Betriebsdruck (min.)	0,5 bar
Wassersparfunktion	Ja, einstellbarer Durchflussbegrenzer
Temperaturbegrenzer	Ja, einstellbar
Umschaltknopf	Bad/Dusch-Umschalter
Geeignete Wassersysteme	Druckfeste Warmwasseranlagen (Zentralheizung, Durchlauferhitzer, Druckboiler)
Nicht geeignet für	Niederdruck-Warmwasserbereiter (Holz/Kohle/Öl/Gas-Badewannenheizer, offene Elektroboiler)
Material	Metall (verchromt)
Mitgeliefertes Zubehör	S-Anschlüsse, Rosetten, Dichtungen, Armaturenkörper, Mischdüse, Bedienhebel, Befestigungsschraube, Warm/Kalt-Aufkleber, Kartuschenteile
Wartung	Mit mildem Reinigungsmittel und weichem Tuch reinigen; Mischdüse regelmäßig entkalken
Sicherheitshinweise	Verbrühungsgefahr, Stromschlag, Verletzungsgefahr; nur von erfahrenen Personen installieren
Verschleißteile	Dichtungen (regelmäßig austauschen)

Häufig gestellte Fragen - IAN 71088 MIOMARE

Was ist die IAN 71088 Miomare Armatur?

Die IAN 71088 ist eine Bad/Duscharmatur von Miomare, ausgelegt für druckfeste Warmwasseranlagen.

Welche Anschlussmaße hat die Armatur?

Der Anschlussabstand beträgt 135 oder 165 mm. Der Duschschlauchanschluss ist G 1/2" (ca. 21 mm), die Wasseranschlussmutter beträgt etwa 30 mm.

Welcher Wasserdruck ist erforderlich?

Der Betriebsdruck sollte zwischen 0,5 bar (min.) und 3 bar (max.) liegen.

Wie stelle ich die Wassersparfunktion ein?

Entfernen Sie den Bedienhebel und stellen Sie die Einstellschraube im Kartuscheninneren ein. Drehen Sie gegen den Uhrzeigersinn, um den Durchfluss zu reduzieren. Siehe Bedienungsanleitung für detaillierte Schritte.

Wie stelle ich den Temperaturbegrenzer ein?

Entfernen Sie nach der Installation den Bedienhebel, ziehen Sie den Einstellring mit einem Schraubendreher hoch und setzen Sie ihn in die gewünschte Position, um die Maximaltemperatur zu begrenzen.

Kann ich diese Armatur mit einem Niederdruck-Warmwasserbereiter verwenden?

Nein, diese Armatur ist nur für druckfeste Systeme geeignet. Sie sollte nicht mit Niederdruck-Warmwasserbereitern verwendet werden, wie in der Anleitung angegeben.

Wie wechsle ich von Bad auf Dusche?

Verwenden Sie den Umschaltknopf (4a): Drücken Sie ihn nach unten für Badbefüllung durch die Düse, heben Sie ihn an für Duschen durch den Schlauch.

Welche Wartung ist erforderlich?

Reinigen Sie mit mildem Reinigungsmittel und weichem Tuch. Schrauben Sie die Mischdüse regelmäßig ab, um Kalkablagerungen zu entfernen. Vermeiden Sie Scheuermittel.

Ist die Armatur für Trinkwasser geeignet?

Ja, aber befolgen Sie die örtlichen Vorschriften des Wasserversorgers. Lassen Sie Wasser laufen, wenn es länger als 4 Stunden gestanden hat. Nicht empfohlen für Nickelallergiker, wenn verchromte Rohre verwendet werden.

Was soll ich tun, wenn die Armatur tropft?

Überprüfen Sie alle Anschlüsse und Dichtungen. Dichtungen sind Verschleißteile und müssen möglicherweise ausgetauscht werden. Stellen Sie die korrekte Montage sicher und ziehen Sie die Verbindungen vorsichtig fest.

BEDIENUNGSANLEITUNG IAN 71088 MIOMARE

Montage-, Bedienungs- und Sicherheitshinweise

Z31166B

miomare

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 28

Bath Mixer Tap

- Proper use

● Bestimmungsgemäße Verwendung

Dieses Produkt ist für alle druckfesten Warmwasser- systeme wie Zentralheizung, Durchlauferhitzer, Druckboiler o.ä. geeignet. Nicht geeignet ist es für Niederdruck-Warmwasserbereiter wie z.B. Holz- oder Kohlebadeöfen, Öl- oder Gasbadeöfen, offene Elektrospeicher. Im Zweifelsfall wenden Sie sich bitte an einen Installateur oder Fachberater. Eine andere Verwendung als zuvor beschrieben oder eine Ver- änderung des Produkts ist nicht zulässig und führt zur Beschädigung. Darüber hinaus können weitere lebensgefährliche Gefahren und Verletzungen die Folgen sein. Das Produkt ist nur zur Eigenanwendung, nicht für den medizinischen oder kommerziellen Gebrauch vorgesehen. Für durch unsachgemäße Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

- Teilebeschreibung

1 2 S-Anschlüsse
2 2 Rosetten
3 2 Dichtungsringe
4 1 Armaturenkörper
4a 1 Umschalter
4b 1 Gewinde (für den Brauseschlauch)
4c 2 Muttern (für S-Anschlüsse)
5 1 Mischdüse
6 1 Einstellhebel
7 1 Arretierungsschraube
8 1 Warm-/Kalt-Plakette
9 1 Kartuschen-Abdeckring
10 1 Kartuschen-Sicherungsring
11 1 Kartusche
12 1 Einstellschraube
13 1 Einstellring

● Technische Daten

Anschlussmaße: 135/165 mm

Mutter der Wasseranschlüsse: ca. 30 mm

Warmwassertemperatur:

Max.: 85 °C

Betriebsdruck:

Max.: 3 bar

Min.: 0,5 bar

Sicherheitshinweise

WARNING! LEBENS-UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.

VORSICHT VOR ELEKTRISCHEM SCHLAG! Undichtigkeiten oder

Wasseraustritt können zu Lebensgefahr durch elektrischen Schlag führen. Prüfen Sie alle Verbindungen sorgfältig auf Dichtigkeit. Stellen Sie zudem sicher, dass alle Leitungen von elektrischen Geräten korrekt und sicher installiert sind.

VORSICHT! VERLETZUNGSGEFAHR!

Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Bitte beachten Sie, dass Unterlegscheiben und Dichtungen Verschleißteile sind, welche von Zeit zu Zeit ausgetauscht werden müssen. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

- ACHTUNG! GEFAHR DER SACHBESCHÄDIGUNG! Lassen Sie die Montage nur durch fachkundige Personen durchführen. Undichtigkeiten oder Wasseraustritt können zu erheblichen Sachschäden an Gebäude oder Hausrat führen. Prüfen Sie daher alle Verbindungen sorgfältig auf Dichtigkeit.

Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben, um Wasseraustritt durch Undichtigkeit zu verhindern.

VORSICHT! VERBRÜHUNGSGEFAHR!

Achten Sie bei der Warmwassereinstellung darauf, dass die Temperatur des Wassers nicht zu heiß eingestellt ist.
■ Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z.B. Wasseranschluss und Absperrvorrichtung.
- Bitte lesen Sie diese Bedienungsanleitung vor Montage und Gebrauch aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf!

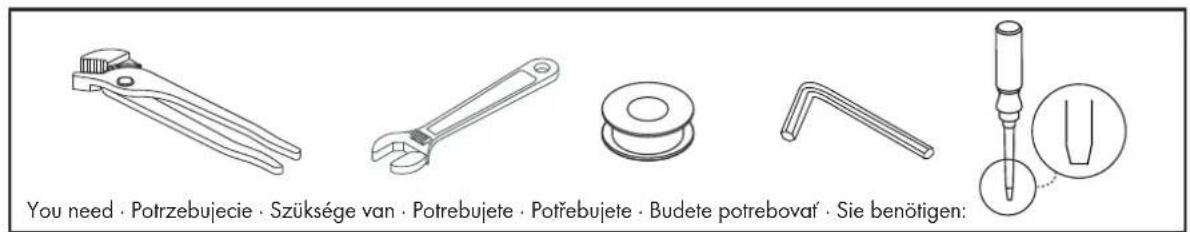

- Montage

Armatur installieren

Hinweis: Decken Sie zu schraubende Teile jeweils mit einem feuchten Tuch oder mit Kunststoffklammern ab, damit die Teile nicht zerkratzen.

Drehen Sie vor der Installation die Haupt-Wasserzufuhr ab, um Wasseraustritt durch Undichtigkeit zu verhindern.
☐ Installieren Sie die Armatur an den Wandanschluß, wie in Abbildung A dargestellt.

Zubehör (Duschkopf und Brauseschlauch) * anschließen:

Hinweis: Decken Sie zu schraubende Teile jeweils mit einem feuchten Tuch oder mit Kunststoffklammern ab, damit die Teile nicht zerkratzen.

□ Schrauben Sie einen handelsüblichen Brauseschlauch* am Gewinde 4b fest.
☐ Befestigen Sie einen handelsüblichen Duschkopf* am Brauseschlauch*.
☐ Richten Sie sich zusätzlich nach den Montagehinweisen des Zubehörs.
* (nicht im Lieferumfang enthalten)

Armatur durchspülen

Um mögliche Verunreinigungen zu beseitigen, muss die Armatur vor dem ersten Gebrauch gespült werden. Gehen Sie dazu wie folgt vor (s. Abb. B).
□ Schrauben Sie die Mischdüse 5 ab.
☐ Öffnen Sie die Haupt-Wasserzufuhr und lassen Sie das Wasser zwei Minuten lang laufen.
☐ Schrauben Sie die Mischdüse anschließend wieder an.

Bedienung

In Betrieb nehmen

Hinweis: Spülen Sie nach längerem Nichtgebrauch der Armatur die Leitungen zunächst gründlich durch, um Trinkwasser-Stagnation und Rückstände aufzulösen.

☐ Öffnen Sie die Haupt-Wasserzufuhr.
□ Heben Sie den Einstellhebel 6 an und schwenken Sie ihn nach rechts oder links um die Stärke bzw. Temperatur des Wasserflusses zu regulieren.

Heißwasser:

□ Schwenken Sie den Einstellhebel nach links.

Kaltwasser:

□ Schwenken Sie den Einstellhebel nach rechts.
☐ Prüfen Sie den Betrieb der Mischbatterie. Schwenken Sie dafür den Einstellhebel in alle erlaubten Positionen. Bitte prüfen Sie die Anschlüsse regelmäßig auf Dichtigkeit.

Umschalter Wassereinlauf Wanne / Duschbrause

Wannenfüllung:

☐ Drücken Sie den Umschalter 4a nach unten. Das Wasser fließt durch die Mischdüse 5.

Duschen:

☐ Ziehen Sie den Umschalter nach oben. Das Wasser fließt durch den Brauseschlauch und den angeschlossenen Duschkopf.

Hinweis: Wenn Sie den Wasserfluss mit dem Einstellhebel 6 abstellen, schaltet die Armatur automatisch auf Wannenfüllung um. Sperren Sie den Umschalter Duschbrause dauerhaft, indem Sie an dem Umschalter ziehen und diesen im Uhrzeigersinn drehen (s. Abb. F).

- Eco-Funktion/Wasser sparen

Die Armatur verfügt über eine Wasserspar-Funktion. Diese Funktion begrenzt die Menge des Wasser-durchflusses. Die Durchflussmenge kann durch einen Anschlag stufenlos zwischen 0–100 % geregelt werden.

□ Stellen Sie die Haupt-Wasserzufuhr ab.
☐ Entfernen Sie die rot / blaue Warm- / Kalt-Plakette 8, vorsichtig mit einem kleinen, flachen Schraubendreher (siehe Abb. C).
☐ Lösen Sie die Arretierungsschraube 7 mit einem Innensechskantschlüssel durch Drehen gegen den Uhrzeigersinn.

⚠ VORSICHT! Schraube nicht vollständig herausdrehen, nur lösen, bis sich der Einstellhebel leicht abnehmen lässt.

□ Entnehmen Sie den Einstellhebel.
☐ Lösen Sie den Kartuschen-Abdeckring 9 von Hand und schrauben Sie dann den Kartuschen-Sicherungsring 10 mit Hilfe einer Rohrzange ab.

Hinweis: Die Einstellschraube zur Regulierung des Wasserdurchflusses befindet sich in dem Hebelarm, der aus der Kartusche herausragt (s. Abb. D).

Zur Reduzierung des Wasserdurchflusses drehen Sie die Einstellschraube gegen den Uhrzeigersinn. Die Beweglichkeit des Hebelarmes und dadurch des Einstellhebels wird eingeschränkt. Der Wasserdurchfluss wird verringert, da der Einstellhebel nicht mehr soweit hochgezogen werden kann.

Hinweis: Je weiter Sie die Schraube gegen den Uhrzeigersinn drehen, desto mehr verringern Sie den Wasserdurchfluss.

☐ Ziehen Sie den Kartuschen-Sicherungsring 10 mit Hilfe der Rohrzange wieder auf dem Hebelarm fest. Befestigen Sie den Kartuschen-Abdeckring 9 von Hand.
☐ Setzen Sie den Einstellhebel wieder auf den Hebelarm und ziehen Sie die Arretierungsschraube mit einem Innensechskantschlüssel durch Drehen im Uhrzeigersinn fest.
Drücken Sie die rot / blaue Warm- / Kalt-Plakette 8 in die Öffnung.
□ Stellen Sie die Haupt-Wasserzufuhr an und überprüfen Sie die Wasserspar-Funktion.

- Temperaturbegrenzung einstellen

Die Kartusche 11 dieser Armatur verfügt über eine Temperaturbegrenzung. Diese Funktion ist werksseitig nicht aktiviert (neutrale Einstellung).

⚠ VORSICHT! Verändern Sie die Einstellung der Temperaturbegrenzung erst, nachdem Sie die Armatur montiert haben.

□ Stellen Sie die Haupt-Wasserzufuhr ab.
Entfernen Sie den Einstellhebel, wie im Kapitel „Eco-Funktion / Wasser sparen“ beschrieben.
Ziehen Sie nun den Einstellri 13 mit Hilfe eines Schraubendrehers nach oben.

Hinweis: Entfernen Sie nicht die Kartusche.

Platzieren Sie den Einstellring in gewünschter Position, wie in Abbildung E dargestellt.

Setzen Sie den Einstellhebel zurück auf die Armatur. Gehen Sie dazu vor, wie im Kapitel „Eco-Funktion/Wasser sparen“ beschrieben.

Stellen Sie die Haupt-Wasserzufuhr an und überprüfen Sie die Temperaturbegrenzung.

● Wartung und Reinigung

Armatur pflegen und reinigen

Beachten Sie, dass Sanitärarmaturen einer besonderen Pflege bedürfen. Beachten Sie daher die folgenden Anweisungen:

■ Verwenden Sie keine ätzenden oder alkoholhaltigen Mittel zur Reinigung, da diese das Produkt beschädigen könnten.
☐ Reinigen Sie Ihre Armaturen nur mit klarem Wasser, milden Reinigungsmitteln und einem weichen Tuch bzw. Leder.
☐ Schrauben Sie die Mischdüse 5 in regelmäßigen Abständen heraus und entfernen Sie kalkhaltige Rückstände oder Fremdkörper.

Bei Nichtbeachtung der Pflegeanleitung muss mit Schäden an der Oberfläche gerechnet werden. Garantieansprüche können dann nicht geltend gemacht werden.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.

Informationen

- Trinkbarkeit von Leitungswasser

☐ Informieren Sie sich bei Ihren örtlichen Behörden über die Trinkbarkeit des Wassers in Ihrer Stadt / Gemeinde.

Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung:

Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Getränken, besonders nicht bei der Ernährung von Säuglingen. Andernfalls können gesundheitliche Beschwerden auftreten. Frisches Wasser können Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser.
■ Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und / oder zur Körperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und eine allergische Reaktion hervorrufen.
- Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Säuglinge und Kleinkinder besonders gesundheitsschädlich.

Stand der Informationen: 02 / 2012

Ident.-No.: Z31166B022012-4
