BEDIENUNGSANLEITUNG Resa Osann

Vielen Dank, dass Sie sich für unseren Kinderautositz entschieden haben. Wenn Sie Hilfe zu dieser Produkt benötigen, wenden Sie sichitte an unseren Kundendienst.

ANWENDUNG

• Dieses Produkt ist geeignet für Kinder mit einer Körpergroße von 76 bis 150 cm.
• Einbau vorwartsgerichtet von 76 bis 105 cm Körpergroße und einem Mindestalter von 15 Monaten erfolgt mithilfe des 3-Punkt-Gurtes des Autos. Das Kind wird mit dem 5-Punkt-Gurt des Kinderautositzes angeschnelt.
• Beim Einbau vorwärtsgerichtet von 100 bis 150 cm Körpergroße wird das Kind zusammen mit dem Kinderautositz mit dem 3-Punkt-Gurt des Autos angeschnallt.

ACHTUNG

ERST VERWENDEN AB EINEM ALTER DES KINDES VON 15 MONATEN.

HINWEIS

HINWEIS (76-105 cm):

Dies ist ein gurtgesichertes verbessertes Kinderrückhaltesystem der Kategorie „universal". Es ist nach der UN-Regelung Nr. 129 zur Verwendung hauptsächlich auf Fahrzeugsitzen genehmigt worden, die gemäß den Angaben des Fahrzeugherstellers im Fahrzeughandbuch für verbessert Rückhaltesysteme der Kategorie „universal" geeignet sind. Im Zweifelsfall kann der Hersteller des verbesserten Kinderrückhaltesystems oder der Einzelhändler befragt werden.

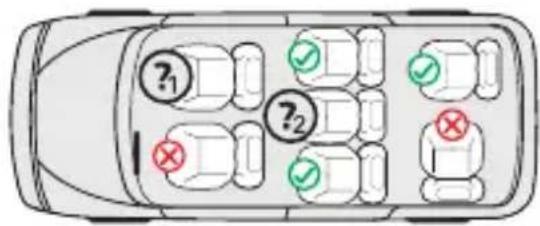

HINWEIS (100-150cm):

Dies ist eine optimierte i-Size Kindersitzerhöhung. Es ist nach der Regelung Nr. 129 für die Verwendung in erster Linie auf "i-Size-Sitzplätzen" zugelassen, die von den Fahrzeugherstellern in der Gebrauchsanweisung des Fahrzeugs angegeben sind. Wenden Sie sich im Zweifelsfall entweder an den Hersteller des erweiterten Kinderrückhaltesystems oder an den Handler.

Die optimierte i-Size Kindersitzerhöhung kann auch auf allen Sitzplätzen der Kategorie „universal" verwendet werden, sofern dies nicht im Widerspruch zum Fahrzeuginnenraum liegt.

Im Zweifelsfall wenden Sie sichitte an den Autositzhersteller oder den Handler.

1. & 2.:

Nur wenn ein 3-Punkt-Gurt gemäß ECE R16 vorhanden ist.

Hinweis:

Eine Installation des Kinderautositzes oder Sicherung des Kindes nur mit einem 2-Punkt-Gurt ist nicht genehmigt.

Die folgende Tabelle enthalt Informationen über die Befestigungsvorrichtungen und -methoden:

Größen-klasse	Einbau-richtung	Installation Typ Sicherung des Kindes
76-105 cm	Vorwärts-gerichtet	3-Punkt-Gurt des Autos	Universal belted	5-Punkt-Gurt des Kinderau-tositzes
100-150 cm	Vorwärts-gerichtet	3-Punkt-Gurt des Autos	i-Size Booster seat	3-Punkt-Gurt des Autos

WARNING

-itte lessen Sie diee Anleitung vor der Verwendung sorgfaltig durch,um die Sicherheit Ihres Kindes zu gewahrleisten.Bewahren Sie die Anleitung auf.Die Nichtbeachtung der Anweisungen in thisem Handbuch kann zu schweren Verletzungen Ihres Kindes fuhren.
- Der Kindersitz kann mit dem eigenen 5-Punkt-Gurtsystem nur für Kinder unter einem Körpergewicht von 18 kg und einer Körpergroße bis 105 cm verwendet werden.
- Der Kindersitz kann NICHT mit dem 5-Punkt-Gurtsystem für Kinder über einem Körpergewicht von 18 kg und einer Körpergroße von über 105 cm verwendet werden.
- Benutzen Sie den Kinderautositz nicht, bevor das Alter des Kindes 15 Monate nicht überschritten hat.
- Verwenden Sie keine anderen tragenden Berührungspunkte als diejenigen, die in der Anleitung beschrieben und in dem Kinderrückhaltesystem gekennzeichnet sind.
- Es wird empfohlen, den Kinderautositz auf dem Rücksitz des Fahrzeugs zu installieren.
- Verwenden Sie diesen Kinderautositz nicht zu Hause. Er wurde ausschließlich für den Gebrauch in einem Auto konzipiert.
- Lassen Sie Ihr Kind zu keiner Zeit unbeaufsichtigt in dem Sitz.
- Der Kindersitz muss ausgetauscht werden, wenn er bei einem Unfall starken Belastungen ausgesetzt war.
- Aus Sicherheitsgründen muss der Kinderautositz auch dann im Fahrzeug befestigt sein, wenn sich kein Kind im Kinderautositz befindet.
- Stellen Sie immer sicher, dass alle Gurte, die den Kinderautositz am Fahrzeug halten, festsitzen und alle Gurte, die das Kind zurückhalten, an den Körper des Kindes angepasst sind. Stellen Sie zudem sicher, dass die Gurte nicht verdreht sind.
- Gepäckstücke oder andere Gegenstände, die im Falle eines Zusammenstößes Verletzungen verursachen können, müssen ordnungsgemäß geschichert werden.
- Steife Gegenstände und Kunststoffe eines Kinderrückhaltesystems müssen so platziert und installiert sein, dass sie nicht von einem beweglichen Sitz oder einer Fahrzeugtür eingeklemmt werden können.
- Es ist wichtig, dass tiefsitzende Gurte das Becken des Kindes fest fixieren. Um das Sturzrisiko zu vermeiden, sollte Ihr Kind immer angeschnelt sein.
- Es ist gefährlich, ohne Zustimmung der zuständigen Instanz Änderungen oder Ergänzungen am Produkt vorzunehmen. Die Nichtbeachtung der Installationsanweisungen des Herstellers des Kinderrückhaltesystems birgt ebenfalls Gefahren für die Sicherheit Ihres Kindes.
- Dieser Kindersitz wurde für Kinder mit einer maximalen Körpergröße von 150 cm konzipiert. Überlasten Sie niemals den Kindersitz, indem Sie mehr als ein Kind oder zusätzliche Lasten darin transportieren.
Die Kinderrückhalteinrichtung darf nicht ohne den Sitzbezug verwendet werden.
- Der Sitzbezugarf nicht durch einen anderen als den vom Hersteller empfohlenen ersetzt werden, da dieser Sitzbezug ein fester Bestandteil der Rückhalteleistung ist.

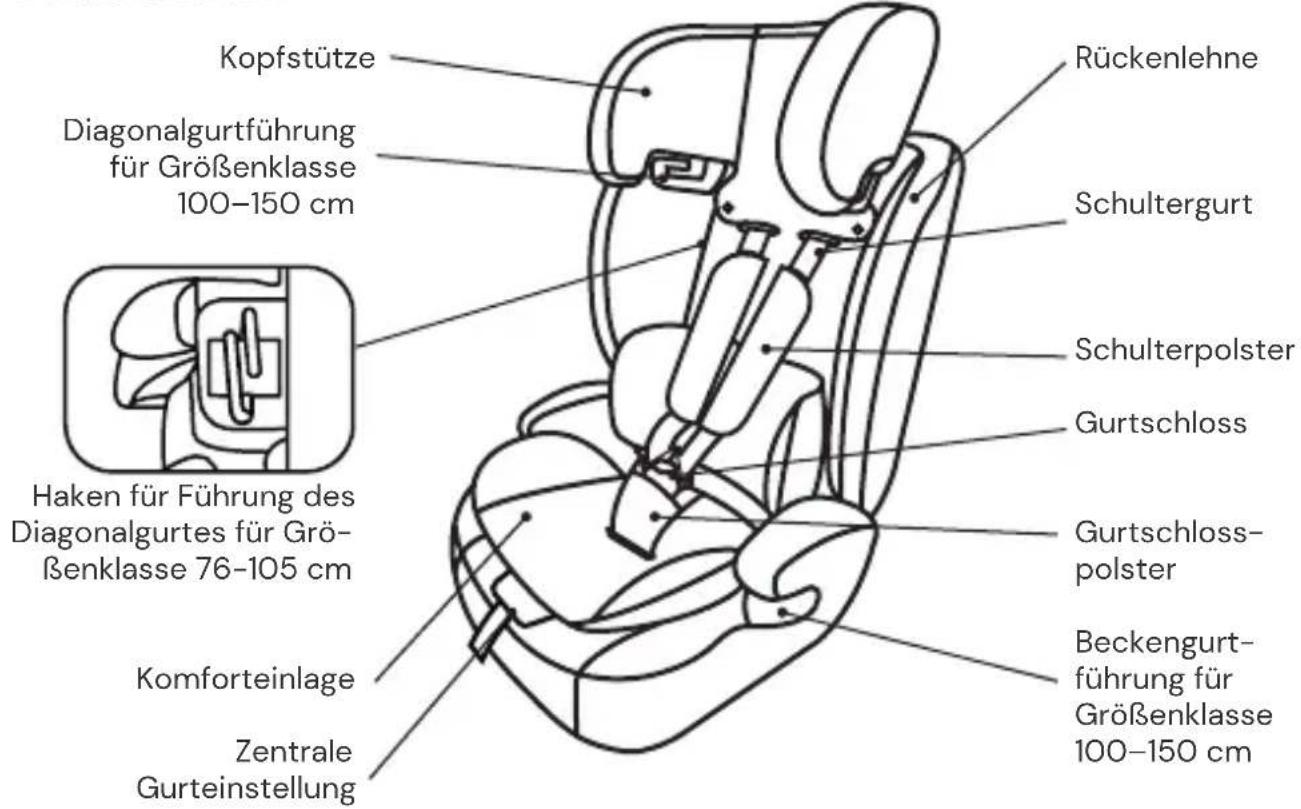

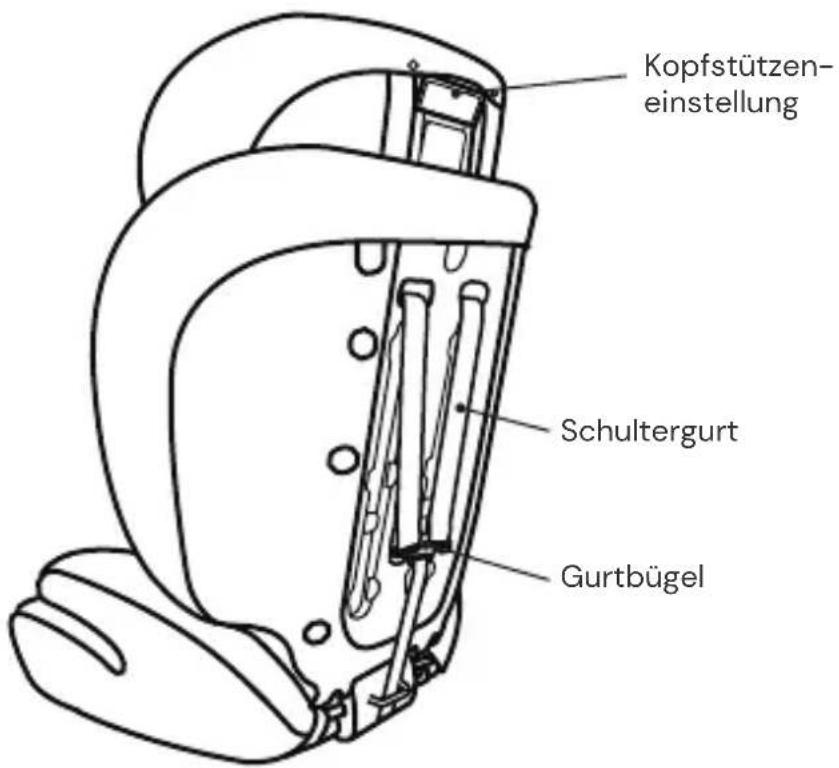

SITZTEILE

Vorderansicht
Rückansicht

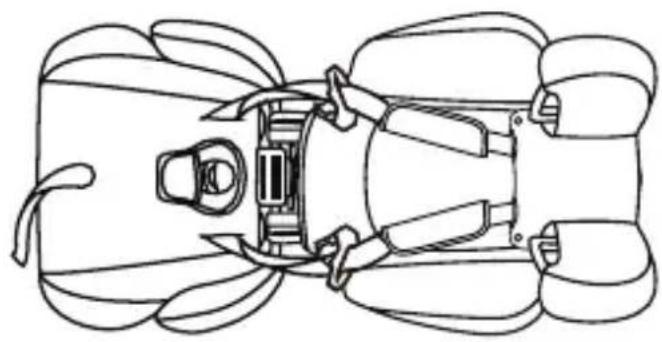

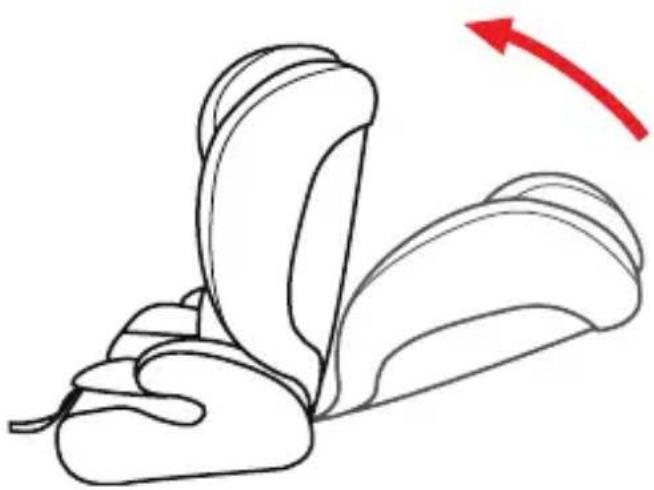

Zusammenbau Rückenlehne & Sitzschale (variantenabhängig)

• Der Kinderautositz wird im unmontierten Zustand geleiefert.
• Entnehmen Sie zunachst die Komforteinlage vom Kinderautositz.
• Am Bezug des Sitzbereichs sind zwei Gummibänder angehalten.itte hangen Sie diese um die Haken der Rückenlehne ein.
  -itte behmen Sie die Ruckenlehne und haken.
  diese in einem fl achen Winkel in die Sitzschale ein.
• Halten Sie die Sitzschale fest und drücken Sie die Rückenlehne nach oben, bis diese vollständig eingehakt ist.
• Eine Nutzung des Kinderautositzes ohne Rückenlehne ist nicht erlaubt.

Komforteinlage

Die Komforteinlage ist fur Kinder mit einer Körpergroße von 76-105 cm vorgesehen.
-itte entnehmen Sie die Einlage, sobald Ihr Kind die genannte Körpergroße überschritten hat.

VERWENDUNG DES KINDERAUTOSITZES

Einstellung des Gurts

• Um den Gurt zu losen, drucken Sie mit einer Hand den Knopf zur Gurtverstellung im Sitzbereich. Halten Sie das Gurtschloss mit der anderen Hand und lockern Sie die angebrachten Gurte vorsichtig.
• Ziehen Sie an der vorderen Einstelllasche, um die Gurte straffzuziehen. Achten Sie darauf, dass die Riemen nicht verdreht sind.

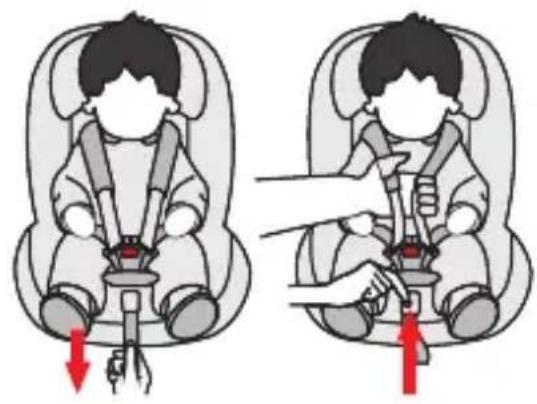

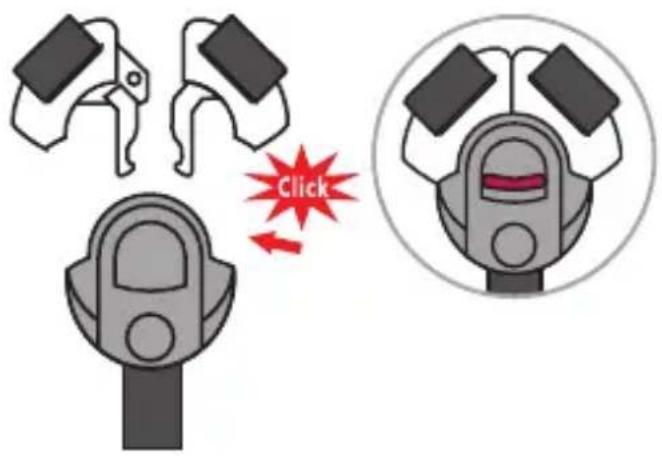

Öffnen/Schließen des Gurts

• Um den Gurt zu entriegeln, drucken Sie den Knopf des Gurtschlosses,ziehen Sie die Schnallenzungen hereaus und trennen Sie diese.
• Um den Gurt zu verriegeln, verbinden Sie zuerst die beiden Schnallenzungen und stecken Sie diese zusammen in das Gurtschloss.

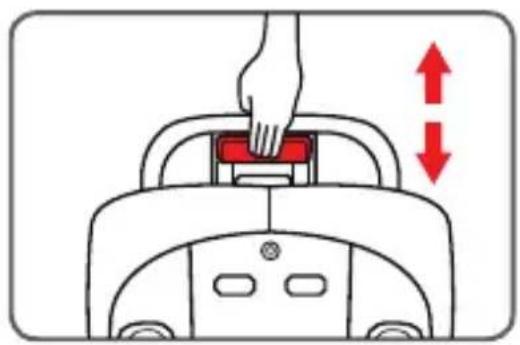

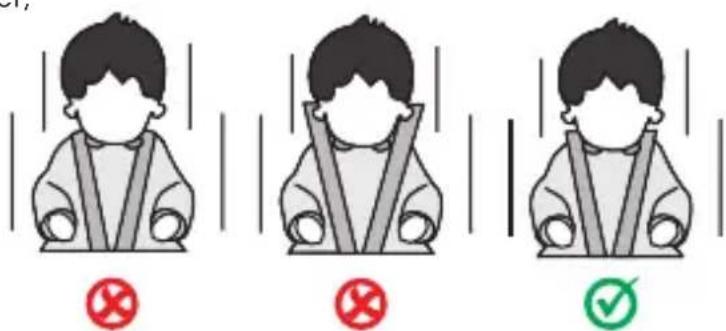

Einstellung der Kopfstütze

• Losen Sie den Gurt undziehen Sie den Hebel zur Einstellung der Kopfstütze auf der Rückseite des Kinderautositzes. Bewegen Sie die Kopfstütze, bis sie in der richtigen Höhe einrastet.
• Achten Sie daraufuf, dass die Schultergurte knapp über den Schultern Ihres Kindes aus dem Kinderautositz geführt werden.
• Lassen Sie den Hebel los und stellen Sie sicher, dass die Kopfstütze eingerastet ist.

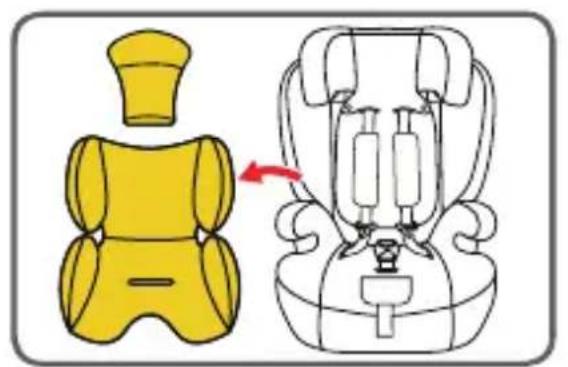

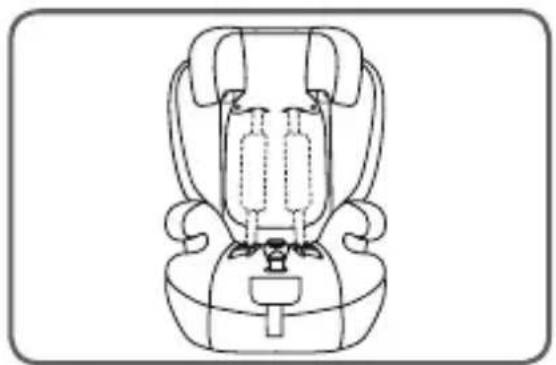

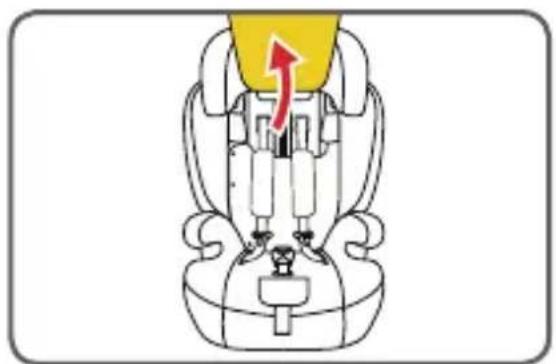

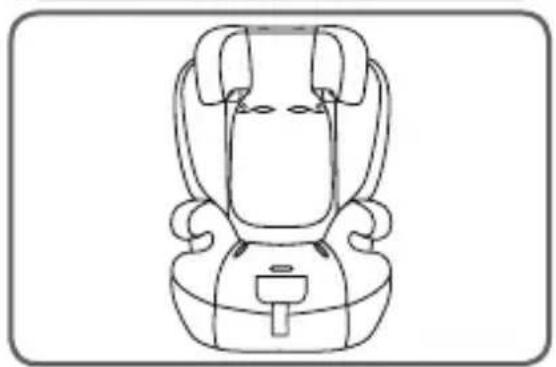

Verstauen des 5-Punkt-Gurts für Großklasse 100-150 cm

• Losen Sie das Gurtsystem auf die maximale Lange.
• Öffnen Sie das Gurtsystem und entfernen Sie die Komforteinlage und das Gurtschlosspolster.
• Öffnen Sie die Druckknöppe am unteren Teil des Bezugs der Kopfstütze und klappen Sie den Bezug nach oben weg.

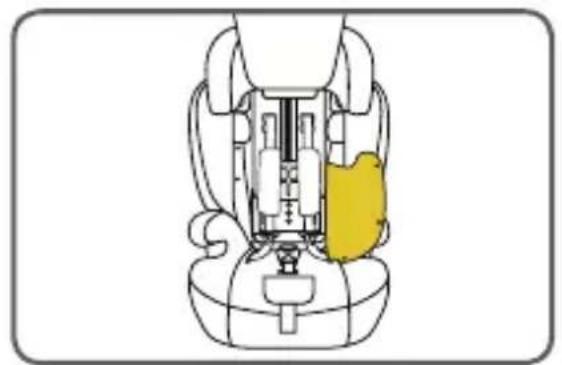

• Offnen Sie die Drucknöpfte am Bezug der Rückenlehne und klappen Sie den Bezug zur Seite weg.
• Verstauen Sie die Schultergurteamt Schulterpolster im Rückenbereich und schlieben Sie den Bezug der Rückenlehne wieder an den Druckknopfen. Klappen Sie nun den unteren Teil des Bezugs der Kopfstütze herunter und schlieben Sie auch an dieser Stelle die Druckknopfe.
• Ziehen Sie den Bezug im Sitzbereich vorsichtig ab, sodass Sie das Gurtschloss durch die Öffnung im Sitzbezug durchführten konnen.

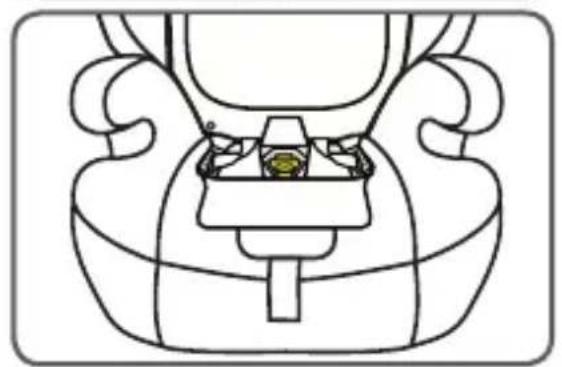

• Verstauen Sie das Gurtschloss in der Mulde im Sitzbereich unterhalb der Schaumstoff-Polsterung.
• Verstauen Sie die Gurtschlosszungen entsprechend in den zwei kleineren Mulden seitlich im Sitzbereich.
  Stulpen Sie den Bezug nun wieder über den Sitzbereich.
  Bewahren Sie alle entfernten Teile gut auf.

REINIGUNG

Um eine lange Nutzungsdauer Ihr's Kinderautositzes zu gewährleisten, verwenden Sie keine Lösungs mittel, Scheuermittel oder aggressive Reinigungsmittel zur Reinigung des Kinderautositzes. Überprüfen Sie nach jedem Waschgang die Beständigkeit des Stoffes und der Nähte. Beim Waschen des Stoffs sind die Anweisungen auf dem Etikett (siehe unter) sorgfältig zu befolgen.

Waschen bei 30^ Schonwaschgang

Nicht bögeln

Nicht bleichen

Nicht chemisch reinigen

Trommeltrocknen bei niedriger Temperatur

INSTANDHALTUNG

Überprüfen Sie regelmäßig den Zustand des Produkts auf mögliche Schäden. Im Schadensfall darf der Kinderautositz nicht mehr verwendet werden und ist außerhalb der Reichweite von Kindern aufzubewahren.

Bei Fragen und Problemen wenden Sie sichitte an den Osann Kundendienst unter [phone].

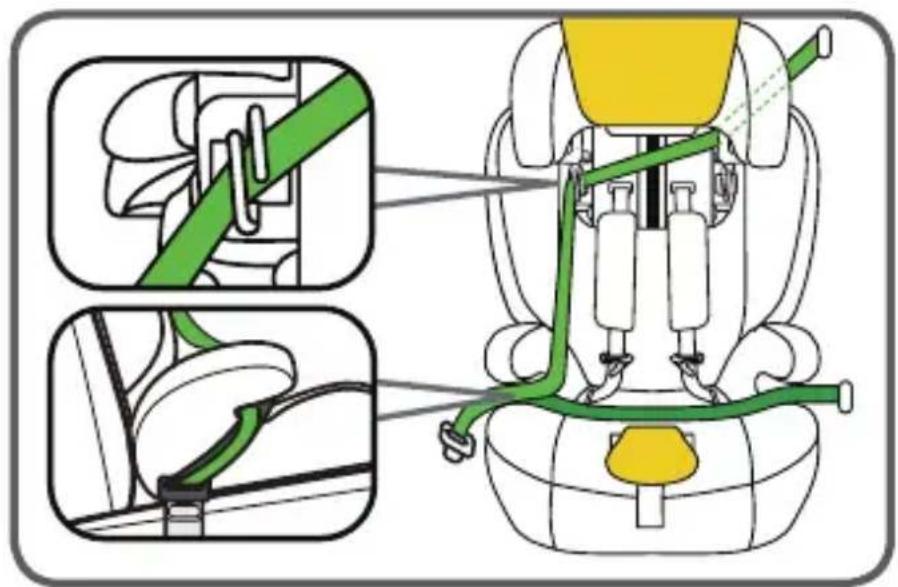

EINBAU DES KINDERAUTOSITZES

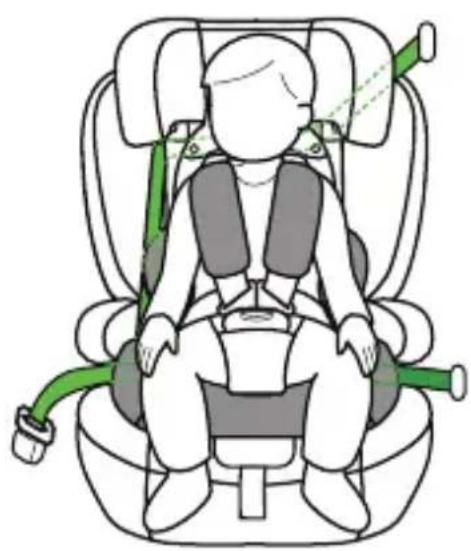

1) Größenklasse 76-105 cm, mind. 15 Monate, max. 18 kg, vorwärtsgerichtet

ACHTUNG: ERST VERWENDEN AB EINEM ALTER DES KINDES VON 15 MONATEN.

1.Stellen Sie den Kinderautositz vorwartsgerichtet auf ihren Autositz.
2.Öffnen Sie das Gurtsystem und entnahmen Sie die Komforteinlage.
3. Öffnen Sie die Druckknöppe am unteren Teil des Bezugs der Kopfstütze und klappen Sie den Bezug nach oben weg.
4. Bringen Sie die Kopfstütze in eine höhere Position, sodass Sie den Metallhaken fur die Führung des Diagonalgurtes gut erreichen.
5. Nehmen Sie den 3-Punkt-Gurt des Autos undziehen Sie diesen auf die volle Länge aus.
6.Fuhren Sie den Diagonalgurt zunachst zwischen Kopfstütze und Rückenlehne hindurch und schließen Sie die Schnalle des 3-Punkt-Gurtes des Autos, bis diese hörbar einrastet.
7. AnschlieBend führen Sie den Beckengurt entlang der Sitzflache zwischen den Schultergurten und dem Gurtschloss des Kinderautositzes.
8. Achten Sie jetzt daraufuf, dass der Beckengurt sowie der Diagonalgurt des 3-Punkt-Gurtes des Autos unterhalb der Armlehne des Kinderautositzes verlauft.
9. Nehmen Sie jetzt den Diagonalgurt des 3-Punkt-Gurtes und fadeln Sie diesen in den Metallhaken für die Führung des Diagonalgurtes in der Rückenlehne ein. Vergewissern Sie sich, dass er vollständig eingeführt wurde.
10. Ziehen Sie fest am Diagonalgurt, bis der gesamte 3-Punkt-Gurt gestrafft ist und der Kinderautositz stabil stehen. Achten Sie darauf, dass die Gurte nicht verdreht sind.
11. Legen Sie die Komforteinlage wieder zurück in den Kinderautositz, sodass diese den Beckengurt des 3-Punkt-Gurtes überdeckt.
12. Setzen Sie Ihr Kind in den Kinderautositz.
13. Stellen Sie die Höhe der Kopfstütze wie zuvor beschrieben ein.
14. Schließen Sie die Gurtschnalle wieder, bis ein Klicken zu horen ist.
15. Ziehen Sie an der vorderen Einstellasche, um die Gurte straffzuziehen. Achten Sie darauf, dass die Riemen nicht verdreht sind.

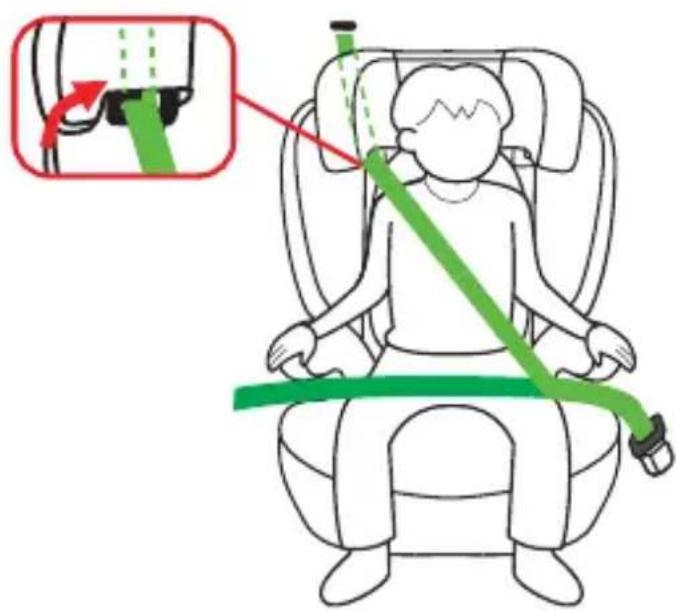

2) Größenklasse 100-150 cm, vorwärtsgerichtet

1. Der 5-Punkt-Gurt des Kinderautositzes muss wie zuvorgehend beschreiben verstaut werden.
   Dieser wird in dieser Großklasse nicht benötigt.
2. Schieber den Kinderautositz fest an die Ruckenlehne des Autositzes.
   3.Fadeln Sie den Diagonalgurt des 3-Punkt-Gurtes des Pkws durch die Diagonalgurtführung an der Kopstütze des Kinderautositzes.
3. Setzen Sie Ihr Kind in den Kinderautositz.
4. Stellen Sie die Höhe der Kopfstütze so ein, dass der Kopf des Kindes vollständig in der Kopfstütze liegt und der Diagonalgurt durch die Gurtführung auf Höhe der Schultern des Kindes hersauskommt.
   6.SchlieBen Sie die Gurtschnalle des 3-Punkt-Gurts, bis ein Klicken zu horen ist.
5. Achten Sie daraufuf, dass sowohl der Diagonalgurt als auch der Beckengurt entlang der zweiten Beckengurftführung (unterhalb der Armlehne) am Kinderautositz verläuft, welche zum Gurtschloss des Autos gerichtet ist.
6. Ziehen Sie am Diagonalgurt, um diesen straff zuziehen. Achten Sie daraufuf, dass die Gurte nicht verdreht sind.
