BEDIENUNGSANLEITUNG GREEN PRO SB 150 U 13 Ghibli & Wirbel

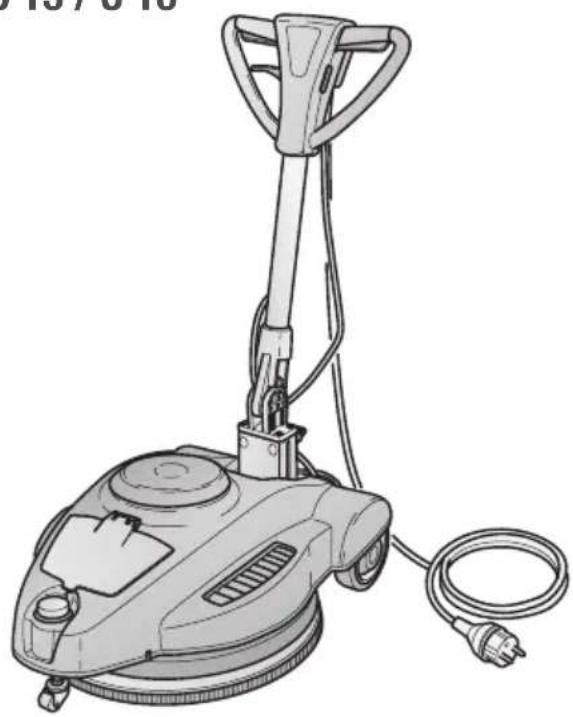

GREEN PRO SB 150 / C 150

U 13 / U 16

Die Maschinenkenndaten und die Aufprägung "CE" befinden sich auf dem Schild an der Maschine.

Wir empfehlen, das Maschinenmodell und die dazugehörige Matrikelnummer in die Tabelle auf der nachfolgenden Seite einzutragen.

ES

Sehr geehrter Kunde,

wir danken Ihnen, dass Sie unser Produkt für die Reinigung Ihrer Räume gewählt haben.

Diese Poliermaschine wurde entwickelt, um Ihren Ansprüchen hinsichtlich Benutzerfreundlichkeit und Zuverlässigkeit gerecht zu werden.

Wir sind uns bewusst, dass ein gutes Produkt, das seine Qualität erhalten möchte, eine ständige Aktualisierung erfordert, um den Erwartungen der täglichen Benutzer gerecht werden zu können. In diesem Sinne hoffen wir, in Ihnen nicht nur einen zufriedenen Kunden, sondern auch einen Partner gefunden zu haben, der nicht zögert, uns seine Ideen und Meinungen zuzusenden, die aus der täglichen Erfahrung im Umgang mit dem Gerät entstehen.

Inhalt

1.1 - TECHNISCHE EIGENSCHAFTEN ...... DE-3

1.2 - EINLEITUNG......DE-3

1.3 - VORGESEHENER GEBRAUCH DER MASCHINE .....DE-3

1.4 - NICHT VORGESEHENER GEBRAUCH DER MASCHINE ......DE-3

2.1 - ENTFERNEN DER VERPACKUNG ......DE-4

2.2 - ZUSAMMENBAU DER TEILE......DE-4

2.2.a - Montage Halterungen der Kabelaufwicklung......DE-4

2.2.b - Montage Pad......DE-4

2.2.c - Montage elektrisches Sprühzubehör ......DE-4

2.2.d - Auffüllen des Tanks DE-4

2.2.e - Montage des Staubbeutels aus Papier ...... DE-4

2.2.f - Stromanschluss......DE-5

3.1 KENNENLERNEN DER MASCHINE......DE-5

4.1 NEIGUNGSEINSTELLUNG DER HANDSTANGE ......DE-5

5.1 FÜHRUNGSSTANGE DE-6

6.1 BETRIEBSWEISE DE-6

6.1.a - Prüfungen vor dem Gebrauch......DE-6

6.1.b - Einschalten der Maschine DE-6

6.1.c - Pad Druckregulierung .....DE-6

6.1.d - Gebrauch der Maschine......DE-7

6.1.e - Arbeitsende und Ausschalten DE-7

6.1.f - Transport......DE-7

6.1.g - Positionieren der Maschine nach dem Gebrauch .....DE-7

7.1 WARTUNG UND REINIGUNGA DE-8

7.1.a - Reinigung der Maschine......DE-8

7.1.b - Reinigung der Düse des Sprühzubehörs (Optional) ......DE-8

7.1.b - Austausch der Pad......DE-8

STÖRUNGEN- URSACHEN- BEHEBUNGEN ....DE-9

1.1 TECHNISCHE EIGENSCHAFTEN

SB/C 150 U13 U16
Spannung 220 - 240 V
Frequenz 50Hz 60Hz
Motorleistung 1300W 1600W
Arbeitsbreite 505 mm - 20 inch.
Drehgeschwindigkeit	500Umdrehungen/Min.	1800Umdrehungen/Min.
Gewicht ohne Zubehör	44 Kg
Länge des Strom-kabels	15 m
Lärmpegel < 70 db(A)
Schwingungspegel	< 2.5
Betriebsdruck 0÷5 Kg (einstellbar)
Kraftübertragung direkt
Höchstzulässige Abmessungen	1130x790x330H mm
Mindestgröße 855x	790x485H mm

1.2 EINLEITUNG

GEFAHR:

Lesen Sie bitte vor Gebrauch des Gerätes die hier beigefügte Broschüre“SICHERHEITSHIN-WEISE FÜR MONOBÜRSTEN“

Dieses Handbuch ist integrierender Bestandteil der Maschine und muss für die gesamte Nutzungsdauer, bis zu ihrer Verschrottung an einem sicheren und allen Benutzern (Benutzer und Wartungspersonen) zugänglichen Ort, sorgfältig aufbewahrt werden.

1.3 - VORGESEHENER GEBRAUCH DER MASCHINE

HINWEIS:

Dieses Gerät ist nur für den Innengebrauch bestimmt.

GEFAHR:

Jeder andere Gebrauch enthebt den Hersteller von seiner Haftung für Personen- oder Sachschäden und führt zum Verfall jeglicher Garantiebedingungen.

Dieses Gerät ist zur gewerblichen Nutzung, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Geschäften, Büros und Verleihtätigkeiten bestimmt.

Die Maschine wurde für folgenden Zweck geplant und hergestellt:

zum Polieren von gereinigten und gesaugten Böden (beispielsweise Parkett, Marmor, Keramik, Linoleum, usw.).

1.4 - NICHT VORGESEHENER GEBRAUCH DER MASCHINE

HINWEIS:

Die Maschine ist nicht für die Außenanwendung geeignet.

GEFAHR:

• nicht für die Anwendung auf unebenen Böden geeignet;
• nicht auf Zementböden verwenden;
• nicht auf schmutzigen Böden verwenden;
• kein Dieselöl/Benzin oder ätzende Reinigungsmittel zum Polieren der Böden verwenden;
• nicht in Gegenwart von ätzenden, entflammbaren oder explosiven Flüssigkeiten, auch nicht in verdünnter Form, polieren.

2.1 ENTFERNEN DER VER- PACKUNG (Abb. 1-2)

Bei Erhalt der Maschinen, die Außenverpackung entfernen und dann die Haltebänder durchschneiden (1) (Abb, 1) und die Handstange (2) hochheben, indem am Entsperrungsgriff (3) gezogen wird (Abb. 2).

2.2 ZUSAMMENBAU DER BAUTEILE

2.2.a - Montage Halterungen der Kabelaufwicklung (Abbildungen 3/5)

Die im Lieferumfang enthaltenen Halterungen der Kabelaufwicklung werden direkt am Stiel der Handstange montiert:

• Das kurze Verbindungsteil (4) in das lange Verbindungsteil (5) stecken (Abb. 3).
• Den Knauf (6) auf der Schraube (7) anziehen, dabei den Knauf nach rechts halten (Abb. 4).
• Der Haken (8) der Halterung kann je nach Verwendung gedreht werden (Abb. 5).
• Positionieren Sie eine Halterung am oberen Teil der Handstange und eine zweite Halterung am unteren Teil.

2.2.b - Montage Pad (Abb. 6/9)

• Drehen Sie die Maschine um, indem Sie sie mit gerade stehendem Stiel (9) und dem Fuß auf den Rädern (10) kippen und auf dem Haltegriff aufsetzen (Abb. 6).
• Die Nutmutter (11) über den entsprechenden (12) mitgelieferten Griff aufschrauben (Abb. 7).
• Die Pad (13) auf die Mitnehmerscheibe montieren (14) (Abb. 9).
• Die Pad (13) auf die mittlere Schiene (15) auf der Mitnehmerscheibe (14) zentrieren und sicherstellen, dass der Umfang der Pad (13) mit dem Umfang der Mitnehmerscheibe (14) übereinstimmt. Die Zähne des Mitnehmers mit den Fingern andrücken und den Mitnehmer fixieren (Abb. 8-9).
• Die Pad zum Polieren bei hoher Geschwindigkeit verwenden (Typ Gorilla oder Creamfarben).

HINWEIS:

Nur die vom Hersteller für das Maschinenmodell mitgelieferte Pad verwenden. Die Verwendung anderer Padtypen kann die Sicherheit der Maschine beeinträchtigen.

2.2.c - Montage elektrisches Sprühzubehör (Abb. 10/16)

• Den Knauf (16) an der oberen Halterung (17) der Handstange lockern, (Abb. 10).
• Sicherstellen, dass die untere Halterung (18) auf der Platte sitzt (19), die sich am Stiel der Handstange befindet (Abb.11).
• Das Zubehör (20) auf die untere Halterung (18) positionieren, dabei darauf achten, dass die Klemmzunge (21) auf den entsprechenden Sitz (22) passt (Abb. 12).
• Das obere Verbindungsteil (23) senken und an der Klemmzunge (24), die sich am oberen Teil des Zubehörs (20) befindet, einhaken (Abb.13).
• Den Knauf (26) an der oberen Halterung (23) der Handstange festschrauben (Abb. 13).
• Das Netzteil (26) an die Arbeitssteckdose (27) anschließen (Abb. 14).
• Die Düse (28) auf der rechten Seite der Maschine montieren, indem die Platte (33) in das Gehäuse (29) und die Schraube des Knaufs (30) in die entsprechende Aussparung (31) eingesetzt werden, dann den Knauf (30) festschrauben (Abb. 15).
• Prüfen Sie, dass die Düse (32) horizontal sitzt. Der Sprühwinkel beträgt 120°, die Position der Düse kann den Bedürfnissen entsprechend eingestellt werden (Abb. 16).

2.2.d - Auffüllen des Tanks (Abb. 17)

• Den Tank (34) aufschrauben und entfernen.
• Mit Wasser und Wachs auffüllen. Die Dosierung entnehmen Sie bitte den Anleitungen des Wachsherstellers.
• Das Saugrohr (35) in den Tank (34) einfügen und bis zum Anschlag anziehen.

2.2.e - Montage des Staubbeutels aus Papier (Abb. 18/19)

Der Beutel ist bei Lieferung der Maschine bereits montiert.

• Heben Sie die Klappe (36) und überprüfen Sie, dass der Beutel (37) korrekt sitzt (Abb. 18).
• Wenn kein Beutel vorhanden ist, heben Sie die Klappe (36) heben und stecken Sie das Saugrohr (39) in das Loch (38) des Beutels (37) ein (Abb. 18-19).
• Schließen Sie die Klappe (36), die von einem Magneten gehalten wird, wieder (Abb. 18).

2.2.f - Stromanschluss

- Das Stromkabel der Maschine, dessen Eigenschaften mit denen auf dem Kennschild übereinstimmen, an eine Steckdose anschließen.

HINWEIS:

• Überprüfen Sie, dass das Stromnetz mit einem Differentialschalter (Sicherung) und mit einem Erdungsanschluss ausgestattet ist.
• Wickeln Sie vor Inbetriebnahme des Gerätes, das Stromkabel vollständig ab.
• Verwenden Sie nur Kabelverlängerungen, die in einwandfreiem Zustand sind. Vergewissern Sie sich, dass der Querschnitt für die Geräteleistung geeignet ist.
• Das Stromkabel niemals über scharfe Kan- ten gleiten lassen und nicht quetschen.
• Die Steckdose muss leicht zugänglich sein.
• Überprüf en Sie, dass das Stromkabel nicht beschädigt ist.

3.1 KENNENLERNEN DER MASCHINE (Abb. 20-21)

40) Führungsstange
41) Elektrischer Steuerkasten
42) Starthebel Pad-Drehung. (on-off)
43) Neigungshebel Handstange

44) Entsperrungstaste Hebel Pad-Drehung
45) Maschinengehäuse
46) Antriebsräder
47) Lenkrolle vorne
48) Stromspeisekabel
49) Arbeitssteckdose
50) Handrad zur Einstellung des Pad-Drucks
51) Zugangsklappe Staubbeutel
52) Taste zum Einschalten der Wachs-Sprühfunktion.
53) Rote Led: Wenn sich diese Led einschaltet und eingeschaltet bleibt, weist das System auf einen Überdruck hin, der von der Pad auf den Boden ausgeübt wird.

(Überhitzungsgefahr des Bodens mit daraus folgender Verbrennung.)

54) Grüne Led: Wenn sie eingeschaltet ist, weist das System darauf hin, dass der Druck, der von der Pad auf den Boden ausgeübt wird, korrekt ist.
55) Wärmerelais Motor: Dieses Relais wird ausgelöst, wenn die Maschinenbelastung zu hoch ist. Der Motorbetrieb wird blockiert.

Um die Sicherung zu quittieren, einigen Minuten warten, damit der Motor abkühlt und dann die Quittiertaste drücken.

4.1 EINSTELLUNG DER NEIGUNG

DER HANDSTANGE

(Abb. 20-21)

HINWEIS:

Die Einstellung der Position der Handstange wird bei stehender Maschine vorgenommen.

- Zieht man am Hebel (43) ist es möglich, die Position der Handstange (40) zu verändern;

lässt man den Hebel los, wird die Handstange in dieser Stellung positioniert in der nächstliegenden vorgegebenen Position blockiert.

BEMERKUNG:

Bringen Sie die Handstange in eine beque- me Position, in Abhängigkeit Ihrer Körper- größe, damit Sie die Maschine auf geraden Strecken praktisch anschieben können. Schalten Sie die Maschine niemals ein, ohne die Handstange korrekt geneigt zu haben.

5.1 FÜHRUNGSSTANGE (Abb. 21)

1) Entsperrungstaste Hebel Pad-Drehung (44)

Drücken Sie die Taste (44), um den Starthebel für die Pad-Drehung (42) zu entsperren.

2) Starthebel Pad-Drehung (42)

Wenn man am Hebel für die Pad-Drehung (42) zieht, wird die Drehung der Pad aktiviert.

Lässt man den Hebel (42) los, wird die Pad-Drehung unterbrochen und die Maschine bleibt automatisch stehen.

Für den Dauerbetrieb der Maschine müssen die Hebel (42) in gezogener Stellung gehalten werden.

3) Sprühschalter Polierflüssigkeit (52)

Hält man die Taste gedrückt, wird die Sprühfunktion der Polierflüssigkeit gestartet, lässt man die Taste los, wird die Sprühfunktion gestoppt.

BEMERKUNG:

Die Sprühfunktion ist auch dann möglich, wenn sich die Pad nicht dreht.

6.1 BETRIEBSWEISE

6.1.a - Prüfungen vor dem Gebrauch

- Wenn das elektrische Sprühzubehör (Optional) montiert ist, muss geprüft werden, dass dieses für den Arbeitsgang ausreichend Polierflüssigkeit enthält und dass die Düse korrekt montiert und eingestellt ist.

- Den Pad-Zustand prüfen.

Bei Verschleiß austauschen.

- Prüfen Sie, dass das Gerät, insbesondere das Netzkabel, keine Schäden aufweist, die den korrekten Betrieb der Maschine oder die Sicherheit des Benutzers beeinträchtigen könnten.

6.1.b - Einschalten der Maschine (Abb. 21)

HINWEIS:

Die Maschine nicht einschalten, wenn sie sich in Kippstellung befindet.

Die Maschine nicht ohne korrekt montierte Pad einschalten.

BEMERKUNG:

Die Maschine startet nicht, wenn der Stiel der Handstange senkrecht steht.

GEFAHR:

Arbeiten Sie nur mit trockenen Händen.

- Ziehen Sie den Hebel (43) nach oben und senken Sie die Handstange auf die gewünschte Position.

- Drücken Sie die Taste (44), um die Hebel für die Pad-Drehung (42) zu entsperren.

- Zieht man an den Hebeln (42), wird die Maschine gestartet.

- Lässt man beide Hebel (42) los, bleibt die Maschine stehen.

HINWEIS:

Das Kabel darf niemals um den Hals oder um das Gehäuse der Maschine gewickelt werden.

6.1.c - Pad Druckregulierung (Abb. 22)

- Drehen Sie das Handrad (56) bis zum Anschlag gegen den Uhrzeigersinn (die Pad wird angehoben).

- Schalten Sie die Drehung der Bürste ein, die grüne Led schaltet sich ein.

- Halten Sie mit der linken Hand den Hebel gedrückt und drehen Sie mit der rechten

Hand das Handrad im Uhrzeigersinn, bis sich die rote Led einschaltet, dann drehen Sie es gegen den Uhrzeigersinn, bis die grüne Led wieder aufleuchtet.

• Die Betriebsweise ist korrekt, wenn die Beleuchtung zwischen roter und grüner Led hin und her schwankt.
• Durch Drehen des Handrads (56) im Uhrzeigersinn, wird die Maschine gesenkt und der Druck auf die Pad erhöht.
• Durch Drehen des Handrads (56) gegen den Uhrzeigersinn, wird die Maschine angehoben und der Druck auf die Pad gesenkt.

HINWEIS:

Wenn sich während des Betriebs die rote Led fest einschaltet, ist es erforderlich, den Druck auf die Pad durch Betätigung des Handrads zu senken. Verwenden Sie die Maschine nicht, wenn die rote Led ständig eingeschaltet ist, der Boden könnte beschädigt werden.

6.1.d - Gebrauch der Maschine (Abb. 21)

• Nach Einschalten der Maschine kann mit dem Polieren begonnen werden, indem die Hebel (42) gedrückt gehalten werden. Auf diese Weise bleibt die Maschine eingeschaltet und die Drehung der Bürste ist aktiviert.
• Die Maschine arbeitet auf geradlinigen Arbeitsbahnen: Bei Behandlung einer Oberfläche ist es deshalb empfehlenswert, mit der Arbeit am äußeren Bereich zu beginnen und die mittleren Bereiche zum Schluss zu behandeln. Gehen Sie beim Polieren immer geradeaus, soweit das Stromkabel oder die Raummaße es zulassen und kehren Sie dann zurück um eine parallele Bahn zu reinigen. Achten Sie darauf achten, dass keine Stellen ausgelassen werden.

GEFAHR:

Auf keinen Fall darf die Maschine während der Arbeit über das Stromkabel fahren: es könnten schwere Schäden und gefährliche Situationen verursacht werden!

• Die Maschine verfügt außerdem über ein passives Saugsystem, dass den Staub, der beim Polieren entsteht, in einen praktischen Einweg-Papierfilter leitet, der sich im vorderen Teil der Maschine befindet.
• Die Verwendung des Sprühzubehörs (Optional) mit chemischen Produkten zur Entfernung eventueller Wachsrückstände.

BEMERKUNG:

Die stehende Maschine mit länger eingeschalteter Pad-Drehung kann dem Boden beschädigen.

BEMERKUNG:

Lässt man die Hebel (42) los, wird die Pad-Drehung unterbrochen und die Maschine schaltet sich aus.

6.1.e – Arbeitsende und Ausschalten (Abb. 21 und 23)

• Die Hebel (42) loslassen, um die Pad-Drehung zu stoppen und die Maschine auszuschalten (Abb. 21).
• Die Handstange senkrecht stellen.
• Den Tank (Optional) entfernen und die darin enthaltene Lösung entfernen, um die Düse, wie im Abschnitt Wartung beschrieben, zu reinigen.

HINWEIS:

Die Maschine nicht mit montierter und nicht angehobener Pad stehen lassen, damit diese nicht beschädigt wird.

• Das Stromkabel aus der Steckdose ziehen und auf die entsprechenden Halterungen wickeln.
• Das Stromkabel auf die Halterungen (57) wickeln (Abb. 23).
• Um das Kabel von den Halterungen zu nehmen, die Haken (58) nach innen

drehen und das Kabel abnehmen, ohne dass es notwendig ist, es abzuwickeln (Abb. 24).

6.1.f - Transport

Mit gezogenem Stecker und senkrecht stehender Handstange, das Maschinengehäuse anheben, indem die Handstange nach unten gedreht wird. Die Maschinen kann auf diese Weise auf den Rädern transportiert werden.

6.1.g - Positionieren der Maschine nach dem Gebrauch (Abb. 22 und 25)

Nach Gebrauch der Maschine kann diese auf zwei Weisen gelagert werden:

In senkrechter Stellung mit aufliegender Pad (Abb. 22)

Die Handstange senkrecht stellen, dann das Lenkrad (56) bis zum Anschlag gegen den Uhrzeigersinn drehen, um die Pad vom Boden anzuheben.

Kippstellung (Abb. 25)

Die Maschine auf den Griff stellen, so als sollte die Pad ausgetauscht werden.

Die Handstange bis zum Anschlag heben.

Die Maschine bleibt in stabiler Stellung und auf den Rädern (60) und auf der Halterung (59) stehen.

7.1 WARTUNG UND REINIGUNG

HINWEIS:

Informationen und Hinweise hinsichtlich der Wartungs- und Reinigungsmaßnahmen entnehmen Sie bitte dem Handbuch „Sicherheitshinweise für Monobürsten“, das dieser Betriebsanleitung beigefügt ist.

TÄGLICH DURCHZUFÜHRENDE MASSNAHMEN

7.1.a - Reinigung der Maschine

Die Maschine mit einem feuchten Tuch reinigen und anschließend mit einem trockenen und sauberen Tuch abreiben, um Verkrustungen durch die chemischen Produkte zu vermeiden.

HINWEIS:

Keine Lösungsmittel, Säuren oder ätzen-de Substanzen für die Reinigung der Maschine verwenden.

Wenn die Pad verschmutzt ist, diese bei max. 60° waschen.

7.1.b - Reinigung der Düse des Sprüh-Zubehörs (Optional) (Abb. 21 und 17)

HINWEIS:

Am Ende der Polierarbeiten muss der Wassertank entleert und ausgespült werden, um Ablagerungen oder Krustenbildungen zu vermeiden und es muss die Düse gereinigt werden.

• Den Tank (34) entfernen (Abb. 17), die Lösung ausschütten, den Tank auswaschen und mit Wasser füllen.
• Die Maschine in die Nähe einer Ablauföffnung stellen und die Taste (52) drücken (Abb. 21) bis der Tank entleert ist.

NACH BEDARF DURCHZUFÜHRENDE MASSNAHMEN

7.1.b - Austausch der Pad

Es ist erforderlich, die Pad auszutauschen, wenn diese abgenutzt ist, d.h. sie ist weniger als 10 mm dick.

Für den Austausch, siehe „Montage Pad“.

STÖRUNGEN- URSACHEN- BEHEBUNGEN

PROBLEM URS	ACHE BEHEBUNG
Es werden gleichzeitig die Entsperrungstaste und die Hebel für die Bürstendrehung betätigt, aber die Maschine schaltet sich nicht ein.	Stecker nicht angeschlossen.	Stecker anschließen.
Die Mitnehmerscheibe dreht sich nicht.	Hebel für Bürsten-/Mitnehmerdrehung ist nicht gedrückt.Vorhandensein möglicher Fremdkörper.	Den Hebel drücken.Die eingeklemmten Fremdkörper entfernen.
Es tritt keine Polierflüssigkeit aus.	Tank leer.Schalter nicht gedrückt.	Den Tank füllen.Die Taste drücken.
Bodenpolitur nicht zufriedenstellend.	Pad oder chemisches Mittel unangemessen.Pad abgenutzt.	Für den zu polierenden Bodentyp geeignete Pads oder chemische Mittel verwenden.Die Pad austauschen.
Die Maschine arbeitet ungleichmäßig und vibriert sehr stark.	Überprüfen, dass die Pad perfekt auf die Mitnehmer-scheibe zentriert ist.Pad für den Bodentyp nicht geeignet.	Die Pad positionieren, indem sie richtig auf die Mitnehmerscheibe zentriert wird.Eine für die zu polierende Oberfläche geeignete Pad verwenden.
Die Maschine schaltet sich während der Arbeit unerwartet aus.	Thermoschutz des Motors wurde ausgelöst.	Den Reset-Schalter zurücksetzen, bis er durch ein "Klick" einrastet und sicherstellen, dass die Maschine im richtigen Bereich arbeitet.

Apreciado Cliente,

1.1 EIGENSCHAPPEN TECHNISCHE

HANDELINGEN DIE U ELKE DAG MOET VERRICHTEN

7.1.a - De machine reinigen
