1-2. EMPFEHLUNGEN UND HINWEISE

MONTAGE

• Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.
• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist. Die Absaughaube mit Hilfe eines Rohrs mit einem Mindest-durchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.
  • Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit Strom be-

triebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichender Luftaus-tausch gewährleistet wird. Wird die Abzugshaube zusammen mit nicht mit Strom betriebenen Geräte eingesetzt, darf der Unter-druck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.
- Schadhafte Kabel müssen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedes Risiko ausgeschlossen wird.
- Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten.
- Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.

• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

GEBRAUCH

• Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
• Die Haube darf nur für die ihr zugedachten Zwecke benutzt werden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.
• Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl könnte sich entzünden.
- Auf keinen Fall unter der Haube flambieren: Brandgefahr.
- Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen können. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.
- ACHTÜNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden.

WARTUNG

• Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.
• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses ausgeschaltet und spannungslos gemacht werden.
  • Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).

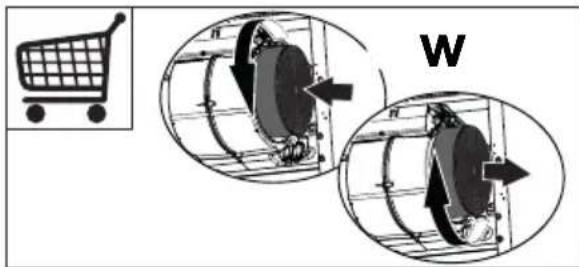

- Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs (W).

Der Long Life Filter ist waschbar und wiederverwendbar, und ist für verschiedene Modelle passend.

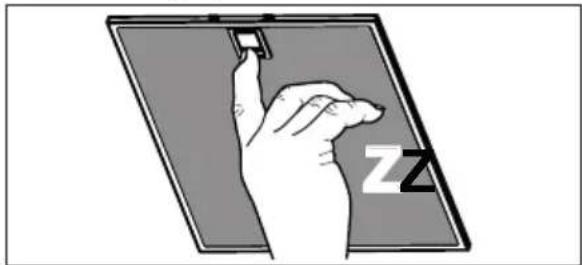

- Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung öfter zu reinigen und können in der Spülmaschine gespült werden (Z).

- Kontrolllampen der Steuerungen, wo vorhanden.

• Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

3. MONTAGE

3.1 - Installierung der Rückwand

Vor der Installierung der Haube, es ist möglich, die mitgelieferte Rückwand zu installieren.

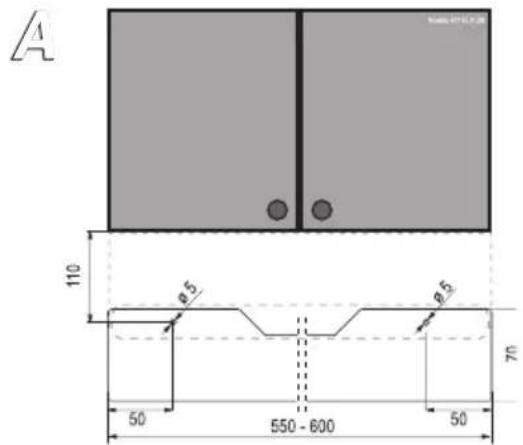

• Die Befestigungslöcher an die Wand aufzeichnen, wie in der Abb A.
• Die Wand bohren (2 Löcher ∅ 5mm) und die Dübel einsetzen.
• Die Rückwand an die Wand mit den zwei mitgelieferten Schrauben 3x35 befestigen.

3.2 - Wandmontage

Die Haube kann mit unterschiedlichen Befestigungssätzen ausgestattet sein:

a) Schrauben, Dübel und Sicherheitswinkel.
b) Schrauben, Dübel und Metallbügel.

1 - Befestigung mit Schrauben

Mit Hilfe der Kartonschablone die Wandbohrungen ausführen (2 Bohrungen ∅ 8 mm, siehe der Schablone beigelegte Anleitungen), die Dübel in die Löcher einsetzen, die beiden Schrauben 4,2 x 44,4 (in Ausstattung enthalten) bis auf zirka 5 mm einschrauben, die Haube an den Schrauben anhängen (Abb. 1) und von innen definitiv festschrauben (Abb. 2). Oberhalb der Haube den Sicherheitswinkel montieren (in der Ausstattung enthalten) (Abb. 3).

A 110 8.5 8.5 70 50 550 - 600 50

3.3 - Montage an einem Oberschrank

Mit Hilfe der Kartonschablone die Unterseite des Oberschranks bohren (siehe der Schablone beigelegte Anleitungen). Die Haube mit vier Schrauben da 4,2 x 44,4 (in der Ausstattung enthalten) im Innern des Oberschranks befestigen (Abb.7). Bei Ablufthauben muß am Oberschrank außerdem die Öffnung für das Abluftrohr angebracht werden. Umlufthauben benötigen diese Öffnung nicht, weil die Luft bei diesen durch die Schlitze an der Vorderseite der Haube umgewälzt wird.

3.4 - Abluft- oder Umluftanschluß

1 - Abluftanschluß (die angesaugte Luft wird nach außen abgeführt)

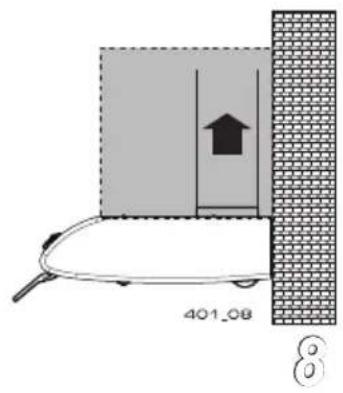

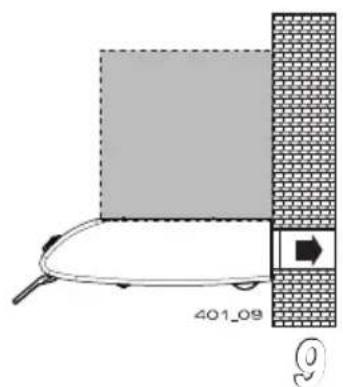

Die mit zwei Löchern für die Abluft ausgestattete Haube wird serienmäßig mit Plastikkappe am hinteren Loch geliefert. Der mitgelieferte Flansch wird entsprechend der gewünschten Montageweise befestigt, das heißt Auslaß nach oben (Abb. 8), oder Auslaß nach hinten (Abb. 9). Bei Montage mit Auslaß nach hinten wird die Plastikkappe am oberen Loch und der Flansch am hinteren Loch befestigt. Den Luftauslaßflansch mit einem Rohr mit ∅ 125 mm an die Abluftleitung anschließen. Das Ansauggitter durch Drücken der Kugelgriffe nach innen öffnen (Abb. 10) und kontrollieren, ob der Hebel (Haube mit einem Motor) oder der Zeiger des Kugelgriffs (Haube mit zwei Motoren) auf Absaugposition ist (Abb. 11). Den eventuell vorhandenen Aktivkohleeinsatz durch Drehen des Griffs nach links ausbauen (siehe Absatz 3.3 2, Teil 2). Den Hinweis 2.1 beachten.

2 - Umluftanschluß (die angesaugte Luft wird gefiltert und in den Raum zurückgefördert)

Das Ansauggitter öffnen, kontrollieren, ob der Hebel (Haube mit einem Motor) oder der Zeiger des Kugelgriffs (Haube mit zwei Motoren) auf der Filterposition ist (Abb. 11) und den Aktivkohleeinsatz montieren (siehe Absatz 3.3 2, Teil 2).

401_08

3.5- Elektrischer Anschluß und Funktionskontrolle

Nach Durchführung des elektrischen Anschlusses wird die Funktionskontrolle bezüglich Beleuchtung, Einschalten des Motors und Wechseln der Schaltstufen durchgeführt.

4. SICHERHEITSHINWEISE

Alle Hinweise von Abschnitt 2, erster Teil - Montage - sollen ausführlich beachtet werden. Außerdem ist es sehr wichtig, während Gebrauch und Wartung auf folgende Hinweise zu achten:

4.1 - Die Wartung der Fettfilter und das Auswechseln der Aktiv-Kohlefilter ist rechtzeitig durchzuführen, und zwar in den vom Hersteller empfohlenen Zeitabständen oder, bei besonders starkem Einsatz der Haube (mehr als 4 Stunden pro Tag), auch häufiger.
4.2 - Niemals eine große Flamme bei eingeschalteter Dunsthaube unbedeckt lassen. Wenn der Topf weggenommen wird, ist die Flamme abzuschalten oder für einen kurzen Zeitraum auf kleinste Stellung zu drehen, trotzdem aber unbedingt im Auge zu behalten.
4.3 - Die Flamme ist zu regulieren um zu vermeiden, daß sie sich seitlich über den Topfboden hinaus ausbreitet. Man spart auf diese Weise Energie und vermeidet eine gefährliche Hitzekonzen-tration.
4.4 - Die Dunstabzugshaube ist ausschließlich zum Absaugen von Küchengerüchen vorgesehen. Bei nicht bestimmungsgemäßer Benutzung erlischt jede Hersteller-Garantie.

5. BEDIENUNG

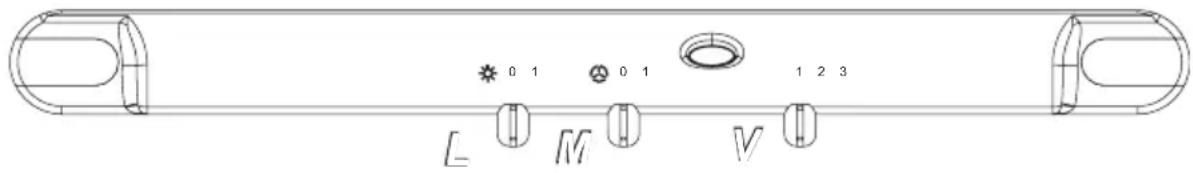

Taste L = auf Druck schaltet Beleuchtung ein und aus

Taste M = schaltet den Motor ein und aus

Taste V = dient der Wahl der Motorgeschwindigkeiten

1 = kleinste Schaltstufe, geeignet für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung.
2 = mittlere Schaltstufe, geeignet für die meisten Anwendungsbedingungen, da hierbei optimaler Wirkungsgrad Luftleistung/Geräuschpegel vorliegt.
3 = höchste Schaltstufe, geeignet für die Beseitigung starker Kochdunstentwicklung, auch über längere Zeit.

Die regelmäßige Wartung stellt für lange Zeit die einwandfreie Funktion des Gerätes sicher. Besondere Aufmerksamkeit erfordern die Fettfilter und, nur bei Umlufthauben, die Aktivkohlefilter.

6.1 - Metall-Fettfilter

1 - Reinigung

Diese Filter müssen alle zwei Monate mit einem normalen Waschmittel gewaschen werden. Dank ihrer kompakten Bauweise können sie auch in der Spülmaschine gereinigt werden.

2 - Ausbau des Filters

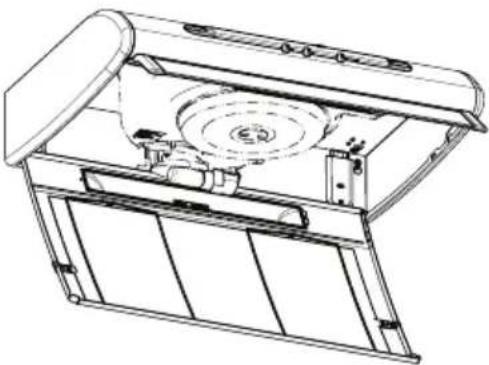

Das Ansauggitter öffnen, die Drahthalterung des Filters und den Fettfilter ausbauen (Abb. 13). Den Filter vor dem Wiedereinbau gründlich trocknen und das Ansauggitter wieder verschließen.

ACHTUNG: die angegebenen Intervalle für das Auswechseln oder Waschen der Filter müssen unbedingt eingehalten werden, damit jede Entzündungsgefahr der fettgesättigten Filter vermieden wird.

13

6.2 - Aktivkohlefilter

1 - Funktionsweise

Die Aktivkohlefilter sind in der Lage Gerüche zurückzuhalten, bis sie gesättigt sind. Sie können nicht gewaschen oder regeneriert werden, sondern müssen mindestens alle vier Monate, bei intensivem Gebrauch auch öfter, ausgewechselt werden

2 - Auswechseln:

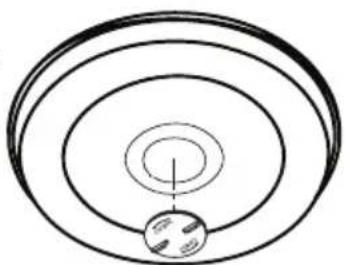

Das Ansauggitter öffnen, den Aktivkohlefilter auswechseln, indem der Befestigungsgriff für den Ausbau nach links, für den Einbau nach rechts gedreht wird (Abb. 14). Das Ansauggitter wieder verschließen.

Für die normale Reinigung der Dunstabzugshaube:

• Nie nasse Tücher oder Schwämme, noch Wasserstrahlen verwenden.
• Nie Lösungs- oder alkoholhältige Mittel verwenden, da diese ein Mattwerden der lackierten Ober-flächen bewirken.
• Nie Reibungsmittel verwenden, insbesondere auf Inox-Stahl Oberflächen.

Es empfiehlt sich, ein feuchtes Tuch und milde Flüssigreinigungsmittel zu verwenden.

6.4 - Beleuchtung

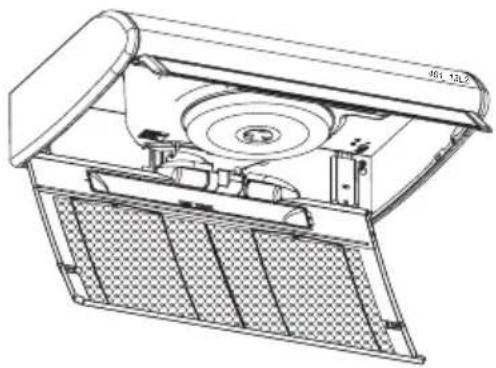

Sollte die Lampe nicht funktionieren, öffnet man das Metallgitter und prüft, ob sie gut eingeschraubt ist. Bei Austausch muss eine Lampe des gleichen Typs und mit der gleichen Leistung verwendet werden.

Lampe	Leistung (W)	Fassung	Spannung (V)	Größe (mm)	ILCOS-Code
	4	E14	220-240	107 x 37	DRBB/F-4-220-240-E14-35/100
	5	GU10	230	52 x 50	DRPAR-5/840-220/240-GU10-35/36DRPAR-5/830-220/240-GU10-35/36
