MANUALE UTENTE DVK5510SW ELECTROLUX

• Le Istruzioni per l'uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appartengono al proprio apparecchio specifico.
• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa. Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
• Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi

a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La cucina deve avere un'apertura comunicante direttamente con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.

• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio.
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Usare solo viti e minuteria di tipo idoneo per la cappa.

Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

- Collegare la cappa all'alimentazione di rete mediante un interruttore bipolare con distanza tra i contatti di almeno 3 mm.

USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori dalla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costantemente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochi con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
• "ATTENZIONE: le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura".

MANUTENZIONE

• Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.
• Spegnere o scollegare l'apparecchio dalla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio).

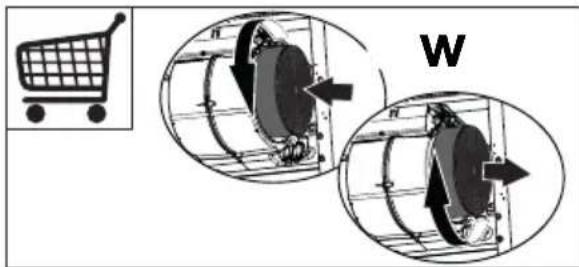

- Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso (W).

Il filtro Long Life è lavabile e riutilizzabile, può essere utilizzato come accessorio per alcuni modelli.

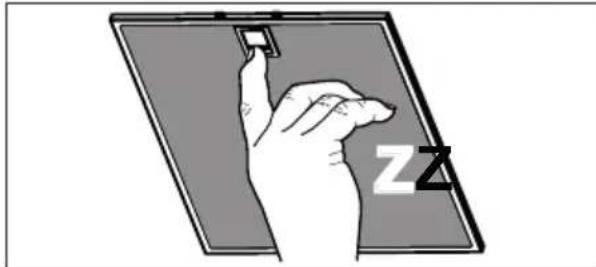

- I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in la-vastoviglie (Z).

- Spie comandi ove presenti.

- Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.

3. INSTALLAZIONE

3.1 - Installazione del fondale

Prima di installare la cappa è possibile, qualora si ritenga opportuno, installare il fondale di rifinitura in dotazione.

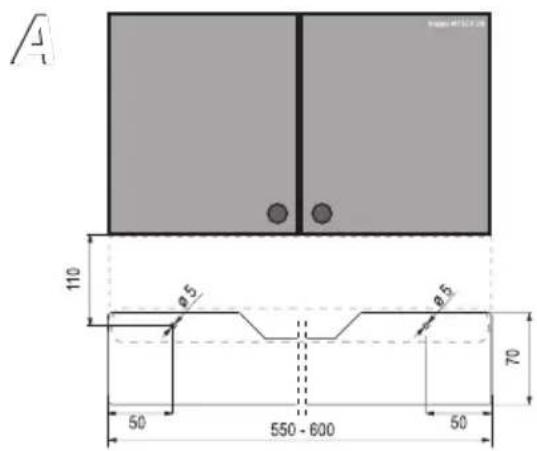

• Segnare i fori per il fissaggio al muro come mostrato in fig. A.
• Forare la parete (2 fori ∅ 5mm) inserire i tasselli.
• Fissare il fondale al muro utilizzando le due viti 3x35 (in dotazione).

3.2 - Installazione al muro

La cappa può essere dotata di due diversi kit di fis- saggio:

a) viti, tasselli e squadretta di sicurezza.
b) viti, tasselli e staffe metalliche.

1 - Fissaggio con viti:

Con l'ausilio della dima in cartone effettuare la foratura della parete (2 fori ∅ 8 mm leggere le istruzioni nella dima), inserire i tasselli nei fori, avvitare le due viti 4,2 x 44,4 (in dotazione) lasciando circa 5 mm non avvitati, agganciare la cappa alle viti (fig. 1) e procedere dall'interno al serraggio definitivo (fig. 2). Montare sopra la cappa la squadretta di sicurezza (in dotazione) (fig. 3).

A 110 8.5 8.5 70 50 550 - 600 50

3.3 - Installazione al pensile

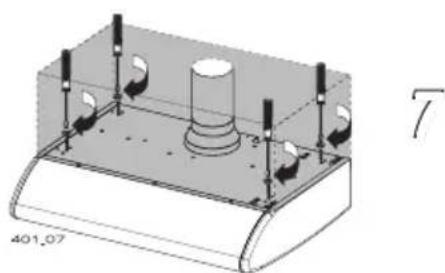

Con l'ausilio della dima in cartone forare il fondo del mobile pensile, (leggere le istruzioni nella dima). Fissare la cappa dall'interno del mobile con quattro viti da 4,2 x 44,4 (in dotazione) (fig. 7). Per cappe in versione aspirante, deve essere effettuata la foratura del pensile per il passaggio del tubo evacuazione dell'aria. Per cappe in versione filtrante non è necessario effettuare questo tipo di foratura, in quanto l'aria viene riciclata nell'ambiente attraverso le asole poste nella parte anteriore della cappa.

1 - Connessione aspirante (l'aria aspirata viene convogliata all'esterno dell'abitazione)

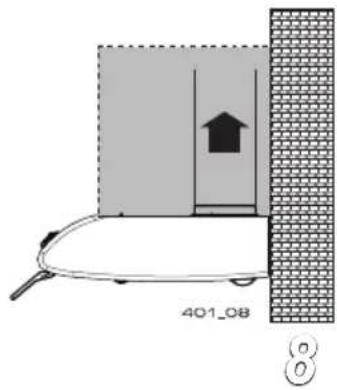

La cappa dotata di due fori per l'uscita dell'aria, viene fornita di serie con il tappo in plastica montato nel foro posteriore, la flangia in dotazione, verrà montata in funzione della soluzione scelta; uscita superiore (fig. 8), uscita posteriore (fig. 9). Nel caso di installazione con uscita posteriore, il tappo in plastica va montato nel foro superiore e la flangia nel foro posteriore. Collegare con un tubo ∅ 125 mm la flangia di uscita dell'aria, alla tubazione di evacuazione esterna. Aprire la griglia di aspirazione premendo i pomelli verso l'interno (fig. 10), controllare che la leva (cappa ad un motore) o l'indice della manopola (cappa a due motori) sia collocata in posizione aspirante (fig. 11), togliere se presente la cartuccia al carbone attivo ruotando la manopola in senso antiorario (vedi par. 3.3 2 parte 2). l'avvertenza 2.1.

2 - Connessione filtrante (l'aria aspirata viene filtrata e riciclata all'interno dell'abitazione)

Aprire la griglia di aspirazione, controllare che la leva (cappa ad un motore) o l'indice della manopola (cappa a due motori) sia collocata in posizione filtrante (fig. 11), montare la cartuccia al carbone attivo (vedi par. 3.3 2 parte 2 ^a ).

3.5 - Collegamento elettrico e controllo funzionale

Effettuato il collegamento elettrico, verificare il corretto funzionamento di illuminazione, accensione del motore, cambio delle velocità.

4. AVVERTENZE PER LA SICUREZZA

È assolutamente necessario rispettare tutte le avvertenze riportate al paragrafo 2 della 1 ^a parte - Istruzioni per l'installazione. In aggiunta, è molto importante fare par ticolare attenzione, nell'uso e nella manuten zione, alle seguenti avvertenze:

4.1 - Effettuare una scrupolosa e tempestiva manutenzione dei filtri antigrasso e al carbone attivo, secondo gli intervalli consigliati dal Fabbricante, o più frequentemente, per un uso particolarmente gravoso (oltre le 4 ore giorno liere).
4.2 - Non lasciare fiamme libere a forte intensità sotto la cappa in funzione: togliendo le pentole, spegnere la fiamma o almeno, per brevi periodi e sotto sorveglianza, tenerla al minimo.
4.3 - Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita late rale delle stesse rispetto al fondo delle pentole: si risparmia energia e si evitano pericolose concentrazioni di calore.
4.4 - Non fare mai un uso improprio dell'ap parecchio, che è stato progettato esclu sivamente per abbattere gli odori in cu cina.

5. USO

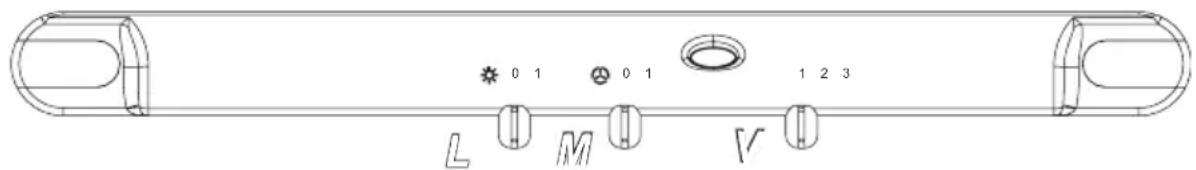

TASTO L = Accende e spegne l'impianto di illuminazione

TASTO M = Accende e spegne il motore.

TASTO V = Determina le velocità di esercizio.

1 = Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.
2 = Velocità media, adatta alla maggior parte delle condizioni di uso, dato l'ottimo rapporto tra portata d'aria trattata e livello di rumorosità.
3 = Velocità massima, adatta a fronteggiare le massime emissioni di vapori di cottura, anche per tempi prolungati.

Una costante manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo. Particolari attenzioni vanno rivolte ai filtri antigrasso e, per le sole cappe filtranti, ai filtri al carbone attivo.

6.1 - Filtri antigrasso metallici

1 - Pulizia

È necessario lavare con normale detersivo domestico questi filtri al massimo ogni 2 mesi. La loro dimensione compatta consente il la vaggio anche in lavastoviglie.

2 - Smontaggio dei filtri

Aprire la griglia di aspirazione, togliere i fermafiltro in filo metallico e il filtro antigrasso (fig.13). Asciugare bene il filtro prima di rimontarlo, richiudere la griglia di aspirazione.

6.2 - Filtri al carbone attivo

1 - Funzionamento

I filtri al carbone attivo hanno la capacità di trattenere gli odori fino a raggiungere la saturazione.

Non sono lavabili e non sono rigenerabili e vanno pertanto sostituiti almeno ogni 4 mesi o, più frequentemente per un uso particolarmente intenso.

2 - Sostituzione

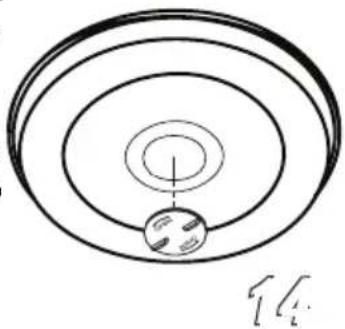

Aprire la griglia di aspirazione, sostituire i filtri al carbone attivo girando la manopola di fissaggio in senso antiorario per smontare, in senso orario per rimontare (fig. 14). Richiudere la griglia di aspirazione.

Per la normale pulizia della cappa:

• Non utilizzare panni o spugne bagnate, né getti d'acqua;
• Non utilizzare diluenti o alcoli poiché potrebbero opacizzare le superfici verniciate;
• Non utilizzare sostanze abrasive, in particolare sulle superfici in acciaio inox.
  Si consiglia di utilizzare un panno umido e detersivo liquido neutro.

6.4 - Illuminazione

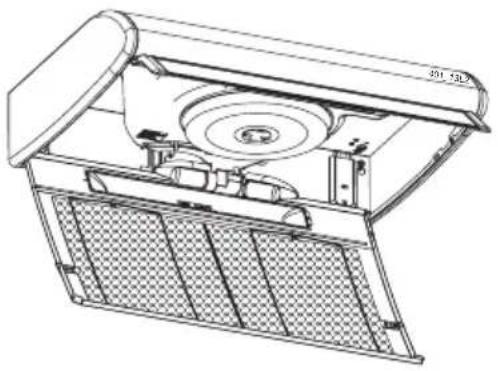

Se in qualunque momento una lampada non funziona, aprire la griglia metallica e controllare che sia ben avvitata.

Se è necessario cambiarla, utilizzare una lampada dello stesso tipo e potenza.
