Bestimmungsgemäße Verwendung

• Das Rückmeldemodul L88 ist für den Anschluss an die Central Stationen (CS2) 60213/60214/60215 ab der Software Version 3.8.xx und höher bestimmt.
• Anschluss der Rückmeldemodule 6088 (S88)/60880 (S88)/60881 (S88 AC) und 60882 (S88 DC) an oben genannte Central Station.
• Das Rückmeldemodul L88 Link ist ein Rückmelder mit 16 Meldekontakten für das Märklin H0-Mittelleitergleis. oder 2L Gleise (Spur 1, Trix H0, Minitrix) mit Reed Kontakten
  • Bzw. Anschluss bis zu 64 Taster.

Sicherheitshinweise

• Die Spannungsversorgung des L88 Link erfolgt ausschließlich über das Schaltnetzteil 66361 oder 66201.
- Anschlussarbeiten am Rückmeldemodul L88 Link dürfen nur im spannungslosen Zustand erfolgen.
- ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
- Das Gehäuse darf nicht geöffnet werden.
- Das Rückmeldemodul L88 Link ist ausschließlich zum Gebrauch in trockenen Räumen bestimmt.

Wichtige Hinweise

• Die Bedienungsanleitung ist Bestandteil des Produktes und muss deshalb aufbewahrt sowie bei Weitergabe des Produktes mitgegeben werden.
• Für Reparaturen wenden Sie sich bitte an Ihren Märklin-Fachhändler.
• Gewährleistung und Garantie gemäß der beiliegenden Garantieurkunde.
• Entsorgung: www.maerklin.com/en/imprint.html

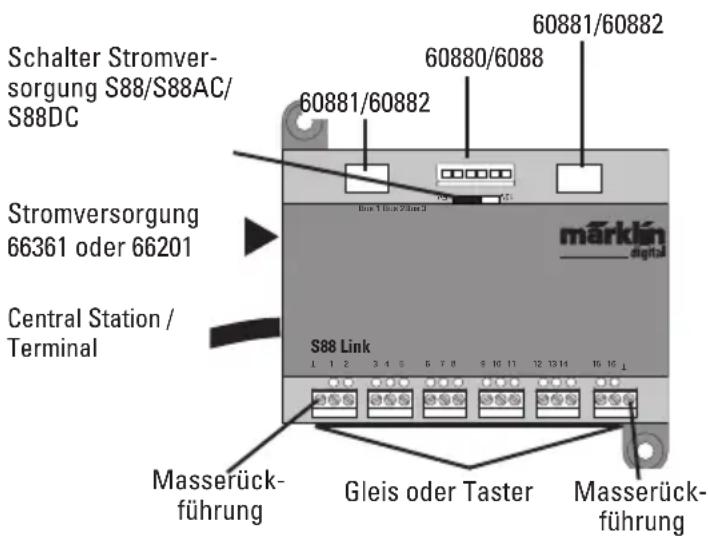

Ein- und Ausgänge des Link 88

Stromversorgung: Schaltnetzteil 66361 oder 66201.

Anschluss an Central Station / Terminal

Masserückführung (bei Verwendung als Rückmelder)

1-16 Kontaktanschluss (Märklin H0 Mittelleitergleis oder Taster)

Bus 1 60881 oder 60882

Bus 2 60881 oder 60882

Bus 3 6088 und/oder 60880

Schalter für Stromversorgung der S88 Module mit 5V oder 12V.

Schalter Stromversorgung S88/S88AC/S88DC 60881/60882 60880/6088 60881/60882 Stromversorgung 66361 oder 66201 Central Station / Terminal S88 Link Marklin digital Masserück- führung Gleis oder Taster Masserück- führung

Anschluss

Anschluss an die Central Station

Den Link 88 direkt an den Boosteranschluß der CS2 oder an das Terminal 60125 anschließen, danach die Stromversorgung 66361 oder 66201 einstecken.

Central Station / Terminal S88 Link märklin digital Bus 1 Bus 2 Bus 3 AS A2L 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Anschluss Übersicht

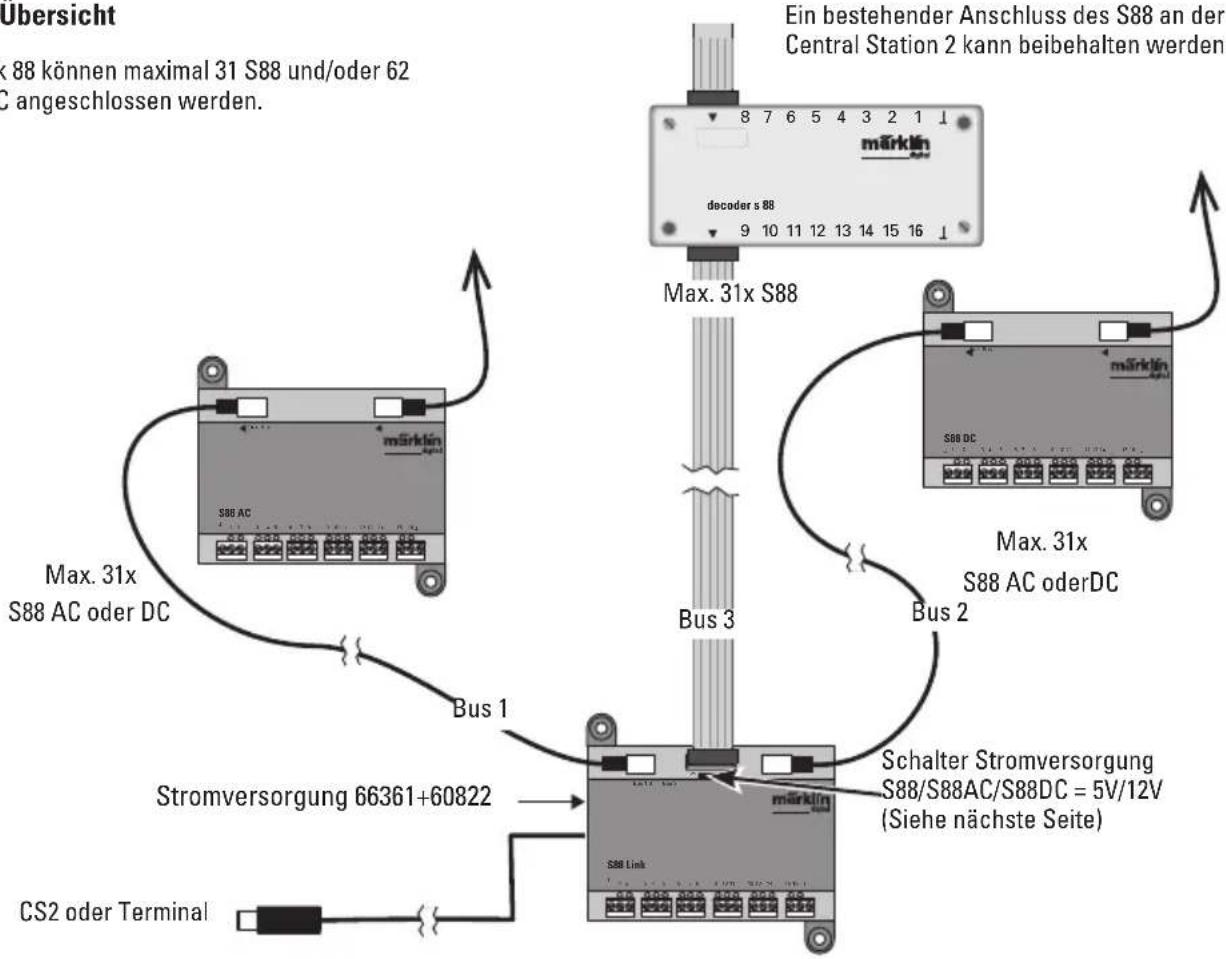

An einen Link 88 können maximal 31 S88 und/oder 62 S88AC/S88DC angeschlossen werden.

Ein bestehender Anschluss des S88 an der Central Station 2 kann beibehalten werden

Stromversorgung:

5V im Mischbetrieb von Märklin S88 und S88 AC/DC (wie in Abb. dargestellt), sowie Produkten anderer Anbieter. 12V nur in Verbindung S88 AC/DC. Bei einer Stromversorgung mit 12V wird die Störanfälligkeit verringert.

PIN Belegung Pin RJ45

Pin S88	Name Beschreibung Pin RJ45		Farbe EIA/TIA 568A
1 DATA Auslesedaten 2 grün
2 GND Masse für Signale und Versorgungsspannung 3 weiss/orange
2 GND 5 weiss/blau
3 CLOCK Taktsignal für die Synchronisation 4 blau
4 PS (LOAD) Lade die Informationen in den Bus		6 orange
5 RESET Zurücksetzen der Eingangsspeicher		7 weiss/braun
6	+5V/+12V	Versorgungsspannung für die Rückmeldemodule	1 weiss/grün
—	SHIELD	Kabelabschirmung, nicht angeschlossen	— —

Märklin übernimmt keine Haftung bei gemeinsamer Nutzung von Märklin Produkten und Produkten anderer Anbieter. Wir empfehlen daher dringend die PIN Belegungen des RJ45 Steckers zu prüfen.

Konfi guration des L88

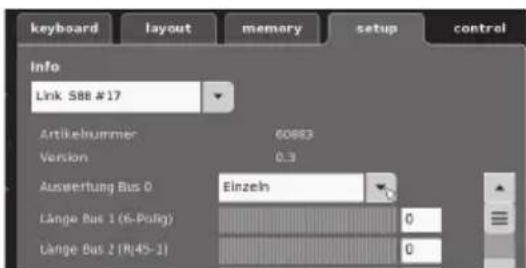

Vor Inbetriebnahme des L88 muss dieser erst konfi guriert werden. Dazu gehen Sie in der CS auf setup/Info, nun mit dem Symbol Werkzeug ✏️ in den Konfi gurationsmodus. Alle nachfolgende Abbildungen sind Beispiele:

keyboard layout memory setup control Info Central Station 2 #26470 Artikelnummer 60215 Version 2.43

klappen sie die Info aus

Wählen sie Link S88 #17,

keyboard layout memory setup control Info Link S88 #17 Artikelnummer 60883 Version 0.3 Auswertung Bus 0 Einzeln Lange Bus 1 (6-Polig) 0 Lange Bus 2 (R45-1) 0

jetzt können die einzelnen Daten eingestellt werden.

keyboard layout memory setup control Info Link 588 #17 Artikelnummer 60883 Version 0.3 Auswertung Bus 0 Einzeln Lange Bus 1 (Rj45-1) Einzeln Matrix Lange Bus 2 (Rj45-2) 0 Lange Bus 3 (6-Polig) 0

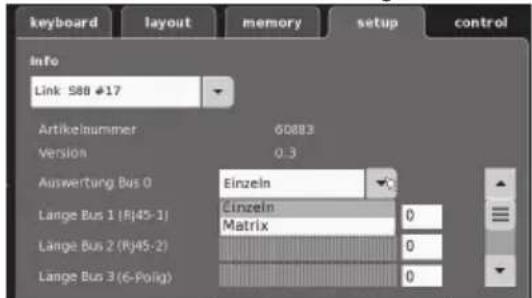

• Auswertung Bus 0 (direkter Bus des L88), Einstellung Einzeln = 16 Melde Kontakte Einstellung Matrix = bis zu 64 Taster
• Länge Bus 1-3 Hier wird eingetragen wieviel S88 an jedem Bus angeschlossen sind (max. 31).
• Zykluszeit Bus 1-3 Abfragezyklen der S88 Busse in ms (min 10ms - max. 1000 ms) eintragen (werkseitig 100ms).
• Bitzeit S88 Einstellen Zyklus der Antwort (werkseitig 167μs)
• Zykluszeit (Link 88) Kontakt 1 - 16 Abfragezyklus der Link Kontakte bei Verwendung als Gleiskontakt 1 - 16.
• Zykluszeit Tastastatur Abfragezyklus bei Verwendung als Tastatur (werkseitig 67ms).
• Spalten (Ausgang) Tastatur Eintragen der Spalten (max. 8) der Tastatur Matrix
• Zeilen (Eingang) Tastatur Eintragen der Zeilen (max. 8) der Tastatur Matrix

Adressierung der Module:

Die Module adressieren sich durch das Einstecken automatisch. Für die Einstellungen in der Central Station finden Sie nachfolgend die Adressen.

Kontakte (Gleis): 1-16

Tasteradressen: 101-164

Bus 1: 1001 -1496 (z.B. 1005 = 1. Modul, Kontakt 5)

Bus 2: 2001 - 2496

Bus 3: 3001 - 3496

Beispiele von Einstellungen an der Central Station:

Einstellungen an der Central Station:

1. Nutzung als Gleiskontakt:

1.1 Verwendung im Memory (Beispiel): gehen Sie in Konfigurationsmodus

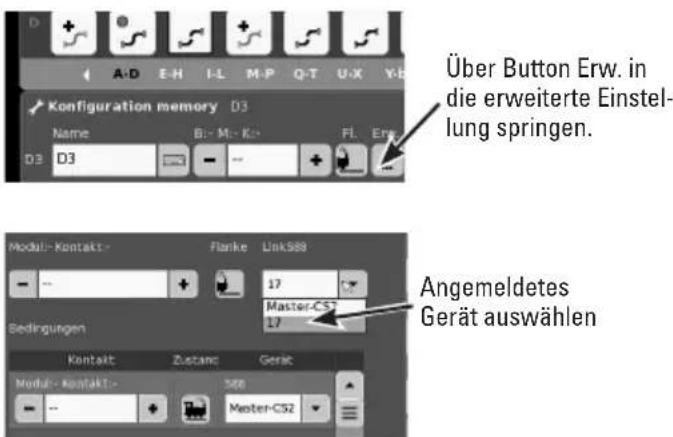

Über Button Erw. in die erweiterte Einstel- lung springen. Konfiguration memory D3 Name B:- M:- K:- FL - Erw D3 D3 Modal- Kontakt- Flanke Link588 17 Bedingungen Master-CS2 17 Angemeldetes Gerät auswählen Kontakt Zustanc Geric Modul- Kontakt+ 568 Master-CS2

z.B. Kontakt 8 Modul 2 Bus 2

Kt 8 Configuration memory D: Name R2M-2K8 FL Erw. D3 D3 - 2024 + ...

1.2 Verwendung im Layuot (Beispiel): gehen Sie in Konfigurationsmodus und definieren den Kontakt

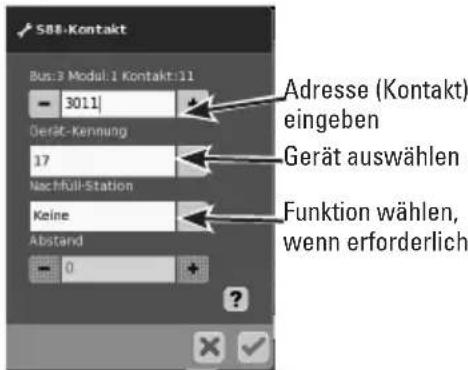

S88-Kontakt Bus:3 Modul:1 Kontakt:11 - 3011 Gerät-Kennung 17 Nachfull-Station Keine Abstand - 0 Adresse (Kontakt) eingeben Gerät auswählen Funktion wählen, wenn erforderlich ?

Gerätetausch.

Wird ein Gerätetausch notwendig, kann der neue L88 auf die bisherige Gerätenummer umgestellt werden. Die Umstellung erfolgt nach Anmeldung des Link 88 in der CS unter setup - Werkzeug - Geräte - bearbeiten. Geben Sie dort dem neuen Link 88 ihre bisherige Gerätenummer ein und bestätigen Sie dieses. Danach ist ein Neustart der CS notwendig, nun funktionieren alle Kontakte wie gewohnt.

Beispiele für den Anschluss der verschiedenen Melde-Kontakte

↓ Masserückführung für alle Gleis-Kontakte nur 1x erforderlich.

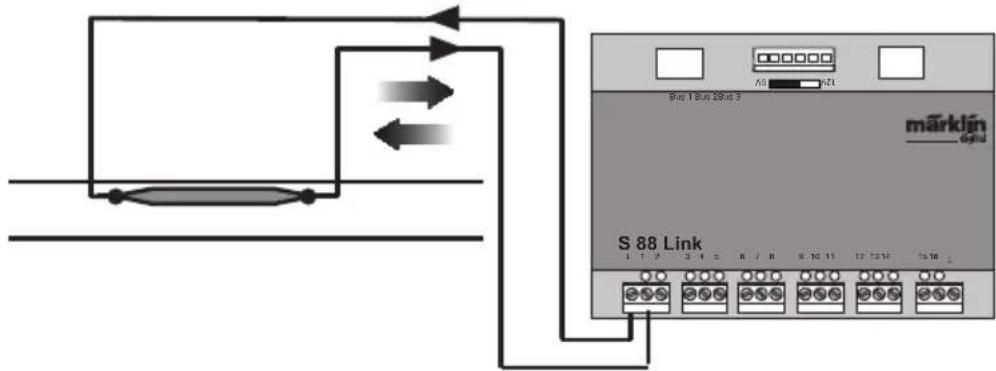

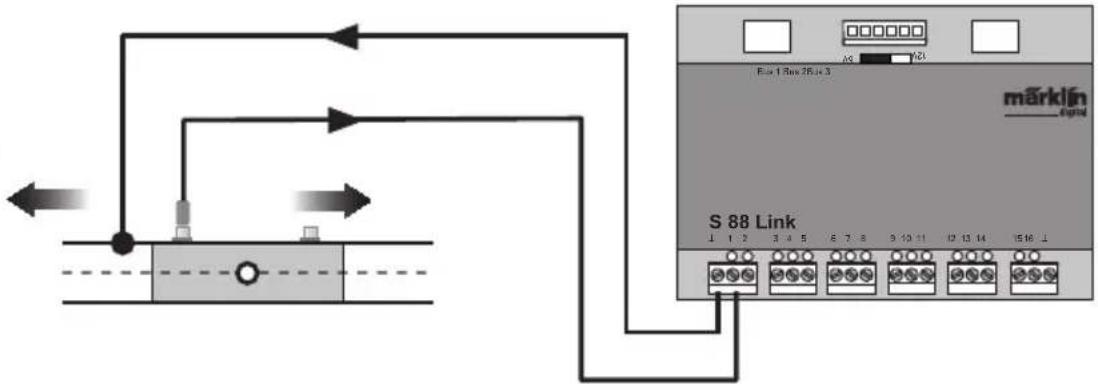

Anschluss an das Märklin H0-Gleissystem mit dem Schaltgeis

Fahrtrichtungsabhängige Meldung.


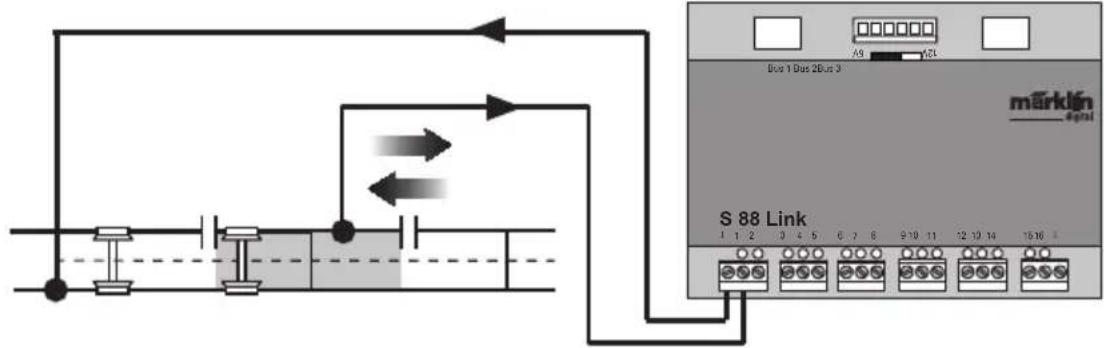

Anschluss an das Märklin H0-Gleissystem mit Kontaktgleisen

Fahrtrichtungsunabhängige Meldung


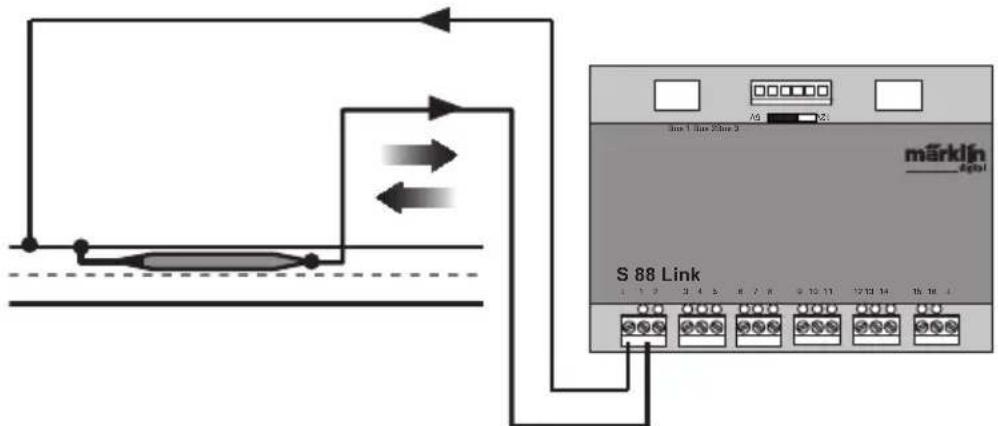

Anschluss an das Märklin H0-Gleissystem mit Reedkontakt.

Fahrtrichtungsunabhängige Meldung

↓ Masserückführung ist pro Reed-Kontakt erforderlich

Anschluss an Zweileiter-Gleis- systeme, unabhängig von der Spurgröße nur mit Reedkontakt.

Fahrtrichtungsunabhängige Meldung

Bus 1 Bus 2 Pin 3 S 88 Link märkijn 645u

Nutzung als Tasten-Matrix (Stellpult):

Wollen Sie den L88 für eine Tasten-Matrix verwenden, dann müssen folgende Einstellung vorgenommen werden.

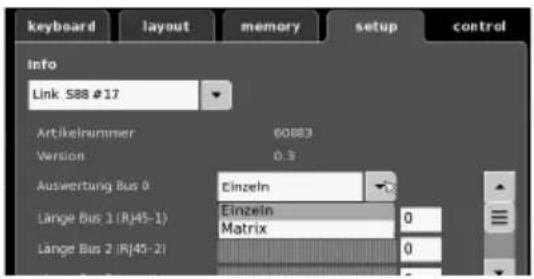

keyboard layout memory setup control Info Link S88 #17 Artikelnummer 60883 Version 0.3 Auswertung Bus 0 Einzeln Lange Bus 1 (RJ45-1) Einzeln Matrix Lange Bus 2 (RJ45-2)

Durch die Einstellung Matrix können max. 64 Taster (32 Magnetartikel oder 64 Fahrstraßen) unterstützt werden. Für den Aufbau wird pro Taster zusätzlich eine Diode 1N4148 benötigt, Einbaurichtung beachten.

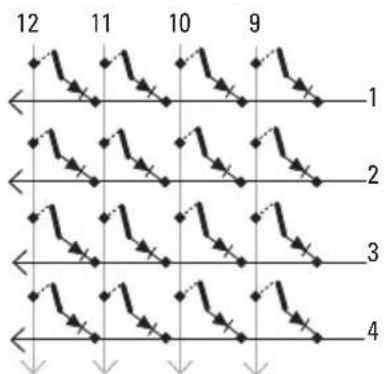

Kontakt 9-16 (Eingang/Zeilen)

Kontakt 1-8 (Ausgang/Spalten)

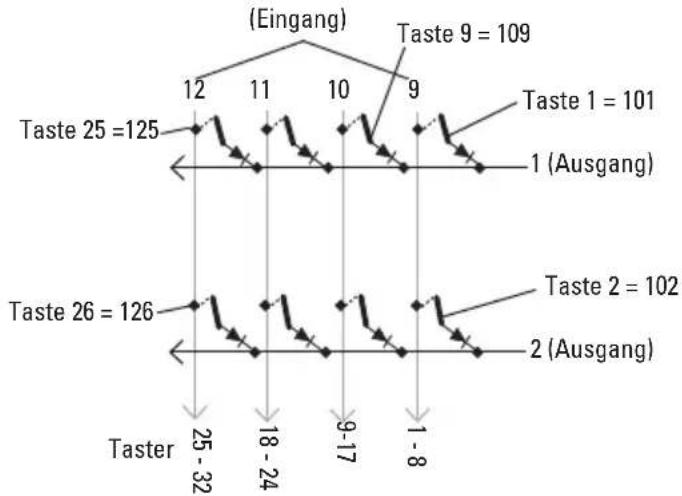

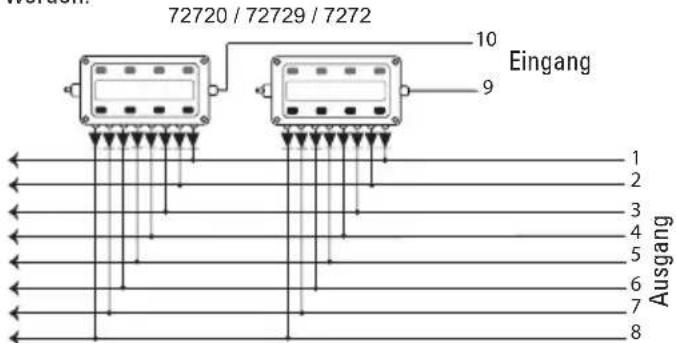

Anschluss Stellpult

Es können max. 8 Stellpulte (Eingang 9 - 16) angeschlossen werden.

72720 / 72729 / 7272 10 Eingang 9 Ausgang 1 2 3 4 5 6 7 8

Nun muss jeder Taste eine Fahrstraße zugeordnet werden.

Achten Sie darauf, dass die Fahrstraßen im Memory auf

Automatik-Betrieb eingestellt sind. Die Einstellungen erfolgen im Konfigurationmodus des Memory (siehe Anleitung der Central Station).

Die Zuordnung erfolgt über die Taste ... in den erweiterten Einstellungen für Fahrtstrasse.

Geben sie zuerst die Adresse der Taste ein (Tabelle S.13).

Erweiterte Einstellungen für Fahrstraße C2 Auslöser Modul:7 Kontakt:7 Flanke S06 103 Master-CS2

Danach das zugeordnete Gerät (hier 17) eintragen.

Auslöser Modul:7 Kontakt:7 Flanke S88 - 103 + Master-CS2 Master-CS2 Bedingungen 17

Ist alles richtig eingetragen, bestätigen Sie es mit dem grünen Haken. Auf dem jetzt im Display erscheinenden Bild mit dem blauen Pfeil zwischen speichern. Danach weitere Fahrstraßen bearbeiten oder mit dem grünen Haken bestätigen und beenden.

Adressierung der Tasten (Beispiele)

Adresstabelle für die Tasten

Bitte beachten, die Diode muss in Sperrrichtung zum Ausgang eingebaut sein.

Beispiel Taster 1: Ausgang 9 angeschlossen an Eingang 1 erhält die Adresse 101.

(Eingang) 9 1 (Ausgang)

Ausgang\Eingang	9 10	11 12	13 14	15 16
1 101 109	117	125 1	33 141	149	157
2 102 110	118	126 1	34 142	150	158
3 103 111	119	127 1	35 143	151	159
4 104 112	120	128 1	36 144	152	160
5 105 113	121	129 1	37 145	153	161
6 106 114	122	130 1	38 146	154	162
7 107 115	123	131 1	39 147	155	163
8 108 116	124	132 1	40 148	156	164

keyboard layout memory setup control Info Link S88 #17 Artikelnummer 60683 Version 0.3 Auswertung Bus 0 Einzeln Länge Bus 1 (6-Polig) 0 Länge Bus 2 (R-45-1)

keyboard layout memory setup control Info Link 588 #17 Artikelnummer 60883 Version 0.3 Auswertung Bus 0 Einzeln Lange Bus 1 (Rj45-1) Einzeln Matrix Lange Bus 2 (Rj45-2) 0 Lange Bus 3 (6-Polig) 0

keyboard layout memory setup control Info Link 588 #17 Artikelnummer 60883 Version 0.3 Auswertung Bus 0 Einzeln Länge Bus 1 (RJ45-1) Einzeln Matrix Länge Bus 2 (RJ45-2) 0 0

Erweiterte Einstellungen für Fahrstraße C2 Auslöser Modul:7 Kontakt:7 Flanke S88 103 Master-CS2

Erweiterte Einstellungen für Fahrstraße Matrix w1 r Auslöser Modul:7 Kontakt:7 Flanke 588 - 103 + Master-CS2 Bedingungen 17

keyboard layout memory setup control Info Link S88 #17 Artikelnummer 60883 Version 0.3 Auswertung Bus 0 Einzelh Länge Bus 1 (6-Polig) 0 Länge Bus 2 (R45-1) 0

keyboard layout memory setup control Info Link S88 #17 Artikelnummer 60883 Version 0.3 Auswertung Bus 0 Einzeln Lange Bus 1 (Rj45-1) Einzeln 0 Lange Bus 2 (Rj45-2) Matrix 0 Lange Bus 3 (6-Polig) 0

Modal- Kontakt- Flanke LinkSB 17 Master-CS2 17 Sedingungen Kontakt Zustanz Geräte Nordt- Kontakt- 508 Master-CS2

keyboard layout memory setup control Info Link S88 #17 Artikelnummer 60883 Version 0.3 Auswertung Bus 0 Einzeln Lange Bus 1 (RJ45-1) Einzeln Matrix Lange Bus 2 (RJ45-2) 0 0

Erweiterte Einstellungen für Fahrstraße C2 Auslöser Modul:7 Kontakt:7 103 Flanke S88 Master-CS2

Erweiterte Einstellungen für Fahrstraße Matrix w1 r Auslöser Modul 7 Kontakt 7 Flanke S88 - 103 Master-CS2 Master-CS2 Bedingungen 17

keyboard layout memory setup control Info Link SBB #17 Artikelnummer 60883 Version 0.3 Auswertung Bus 0 Einzeln Lange Bus 1 (6-Polig) 0 Lange Bus 2 (R45-1) 0

keyboard layout memory setup control Info Link S88 #17 Artikelnummer 60683 Version 0.3 Auswertung Bus 0 Einzeln Länge Bus 1 (R)45-2 Einzeln Matrix 0 Länge Bus 2 (R)45-2 0 Länge Bus 3 (e-Poig) 0

1. Benutten als railcontact:

keyboard layout memory setup control Info Link S88 #17 Artikelnummer 60883 Version 0.3 Auswertung Bus 0 Einzeln Lange Bus 1 (RJ45-1) Einzeln Matrix Lange Bus 2 (RJ45-2)

Erweiterte Einstellungen für Fahrstraße C2 Auslöser Modul:7 Kontakt:7 Flanke SBB - 103 Master-CS2

Erweiterte Einstellungen für Fahrstraße Matrix w1 r Auslöser Modul:7 Kontakt:7 Flanke S88 - 103 + Master-CS2 Master-CS2 Bedingungen 17

keyboard layout memory setup control Info Link 588 #17 Artikelnummer 60883 Version 0.3 Auswertung Bus 0 Einzeln Länge Bus 1 (6-Polig) 0 Länge Bus 2 (R:45-2) 0

keyboard layout memory setup control Info Link S88 #17 Artikelnummer 60883 Version 0.3 Auswertung Bus 0 Einzeln Länge Bus 1 (RJ45-1) Einzeln 0 Länge Bus 2 (RJ45-2) Matrix 0 Länge Bus 3 (6-Polig) 0

SDB-Kontakt Bus:3 Modul 1 Kontakt:11 - 3011 Gerät-Kennung 17 Nachfull-Station Keine Abstand - 0 ?

keyboard layout memory setup control Info Link 588 #17 Artikelnummer 60883 Version 0.3 Auswertung Bus 0 Einzeln Lange Bus 1 (RJ45-1) Einzeln 0 Matrix Lange Bus 2 (RJ45-2) 0

Erweiterte Einstellungen für Fahrstraße C2 Auslöser Modul:7 Kontakt:7 Flanke SBB - 103 Master-CS2

Erweiterte Einstellungen für Fahrstraße Matrix w1 r Auslöser Modul:7 Kontakt:7 Flanke S88 - 103 Master-CS2 Bedingungen 17

keyboard layout memory setup control Info Link S88 #17 Artikelnummer 60883 Version 0.3 Auswertung Bus 0 Einzeln Länge Bus 1 (6-Polig) 0 Länge Bus 2 (R45-2) 0

keyboard layout memory setup control Info Link S88 #17 Artikelnummer 60883 Version 0.3 Auswertung Bus 0 Einzeln Lange Bus 1 (Pj45-1) Einzeln Matrix Lange Bus 2 (Pj45-2) 0 Lange Bus 3 (6-Polg) 0

keyboard layout memory setup control Info Link 588 #17 Artikelnummer 60883 Version 0.3 Auswertung Bus 0 Einzel Länge Bus 1 (RJ45-1) Einzel 0 Länge Bus 2 (RJ45-2) Matrix 0

Erweiterte Einstellungen für Fahrstraße C2 Auslöser Modul7 Kontakt:7 Flanke 508 - 103 Master-CS2

Erweiterte Einstellungen für Fahrstraße Matrix w1 r Auslöser Modul 7 Kontakt 7 Flanke S88 - 103 + Master-CS2 Master-CS2 Bedingungen 17

keyboard layout memory setup control Info Link S88 #17 Artikelnummer 60883 Version 0.3 Auswertung Bus 0 Einzeln Länge Bus 1 (6-Polig) 0 Länge Bus 2 (R445-1) 0

keyboard layout memory setup control Info Link S88 #17 Artikelnummer 00883 Version 0.3 Auswertung Bus 0 Einzeln Länge Bus 1 (RJ45-1) Einzeln 0 Länge Bus 2 (RJ45-2) Matrix 0 Länge Bus 3 (E-Polig) 0

S88-Kontakt Bus:3 Modul:1 Kontakt:11 - 3011 Gerät-Kennung 17 Nachfüll-Station Keine Abstand - 0 + Skriv in adress (kontakt) Välj enhet Välj funktion, när så erfordras ?

Enhetsbyte

keyboard layout memory setup control Info Link S88 #17 Artikelnummer 60883 Version 0.3 Auswertung Bus 0 Einzeln Lange Bus 1 (RJ45-1) Einzeln Matrix Lange Bus 2 (RJ45-2)

Erweiterte Einstellungen für Fahrstraße C2 Auslöser Modul:7 Kontakt:7 103 Flanke S88 Master-CS2

Erweiterte Einstellungen für Fahrstraße Matrix w1 r Auslöser Modul:7 Kontakt:7 Flanke S88 - 103 Master-CS2 Master-CS2 Bedingungen 17

keyboard layout memory setup control Info Link S88 #17 Artikelnummer 60823 Version 0.3 Auswertung Bus 0 Einzeln Länge Bus 1 (6-Polig) 0 Länge Bus 2 (R-45-1) 0

keyboard layout memory setup control Info Link S88 #17 Artikelnummer 00883 Version 0.3 Auswertung Bus 0 Einzeln Länge Bus 1 (RJ45-1) Einzeln 0 Länge Bus 2 (RJ45-2) Matrix 0 Länge Bus 3 (6-Polig) 0

SDB-Kontakt Bus:3 Modul:1 Kontakt:11 - 3011 Gerdk-Kennung 17 NachFull-Station Keine Abstand - 0 Indtast adresse (kontakt) Vælg enhed Vælg funktion efter behov

keyboard layout memory setup control Info Link 588 #17 Artikelnummer 60883 Version 0.3 Auswaltung Bus 0 Einzeln Länge Bus 1 (RJ45-1) Einzeln Matrix Länge Bus 2 (RJ45-2)

Erweiterte Einstellungen für Fahrstraße C2 Auslöser Modul7 Kontakt:7 103 Flanke S88 Master-CS2

Erweiterte Einstellungen für Fahrstraße Matrix w1 r Auslöser Modul:7 Kontakt:7 Flanke S88 - 103 Master-CS2 Master-CS2 Bedingungen 17

Gebr. Märklin & Cie. GmbH

Stuttgarter Str. 55 - 57

73033 Göppingen

Germany

www.maerklin.com

www.maerklin.com/en/imprint.html

197604/0115/Ha1Ef

Änderungenvorbehalten

© Gebr. Märklin & Cie. GmbH
