Produkttyp	32-Zoll-Touch-Monitor
Marke	Alogic
Modell	Aspekt Touch 32A4KPDTSLV
Bildschirmgröße	32 Zoll (81,28 cm)
Auflösung	3840 x 2160 (4K UHD) bei 60 Hz
Paneltyp	IPS
Helligkeit	400 cd/m² (typisch)
Bildformat	16:9
Blickwinkel	178° horizontal / 178° vertikal
Touchscreen	10-Punkt-Multitouch, kompatibel mit MPP 2.0
Abmessungen (mit Standfuß)	624 mm x 220 mm x 585 mm (B x T x H)
Gewicht (ohne Standfuß)	9 kg
Stromversorgung	Netzteil: Eingang AC 100-240 V, 50/60 Hz; Ausgang DC 24 V 8 A, 192 W max
Stromverbrauch	192 W (max)
Anschlüsse	1x USB-C Host (DP Alt, 90 W PD), 1x DP 1.4 in, 1x DP 1.4 out (MST), 1x HDMI 2.0, 1x 3,5-mm-Audioanschluss, 1x RJ45 Gigabit Ethernet, 2x USB-C (15 W / 30 W), 2x USB-A (5 W)
Lautsprecher	2 x 5 W
VESA-Halterung	100 x 100 mm (M4-Schrauben, Länge 10 mm)
Hauptfunktionen	Touchscreen, LED-Hintergrundbeleuchtung, Blaulichtfilter, flimmerfrei, Adaptive Sync, USB-C-Laden mit 90 W, MST-Daisy-Chain
Farbtemperatur	Warm (6500 K), Neutral (7500 K), Kalt (9300 K), Benutzer
Gamma-Bereiche	sRGB, Adobe RGB, DCI-P3, NTSC, DICOM
Pflege und Reinigung	Verwenden Sie ein sauberes, trockenes, weiches und kratzfestes Mikrofasertuch. Keine Lösungsmittel oder chemischen Reinigungsmittel verwenden.
Sicherheit	Nur in Innenräumen verwenden, Feuchtigkeit vermeiden, Lüftungsöffnungen nicht blockieren, nicht zerlegen. Ersetzen Sie das Netzkabel, wenn es beschädigt ist.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Wenden Sie sich bei Defekten an den ALOGIC-Kundendienst.
Allgemeine Informationen	Garantie: gemäß den Bedingungen des Verkäufers. Hergestellt in China.

Häufig gestellte Fragen - Aspekt Touch 32A4KPDTSLV Alogic

Wie schließe ich meinen Computer an den Monitor an?

Verwenden Sie für eine optimale Verbindung das mitgelieferte USB-C-Kabel (kompatibel mit DP Alt Mode oder Thunderbolt 3/4). Schließen Sie es an den USB-C-Anschluss (Host) des Monitors an. Sie erhalten 4K-Video, Aufladung bis zu 90 W, Zugriff auf USB- und Ethernet-Anschlüsse. Wenn Ihr Computer keinen USB-C mit DP Alt hat, verwenden Sie HDMI oder DisplayPort.

Warum lädt mein Computer nicht über das USB-C-Kabel?

Stellen Sie sicher, dass der USB-C-Anschluss Ihres Computers die Stromversorgung über USB Power Delivery (USB PD) unterstützt. Einige Computer benötigen mehr als 90 W; schließen Sie in diesem Fall zusätzlich das Netzteil des Computers an. Verwenden Sie das mit dem Monitor gelieferte USB-C-Kabel.

Wie kann ich mehrere Monitore in einer Daisy-Chain verbinden?

Schließen Sie Ihren Computer an den DP-In- oder USB-C-Anschluss des Aspekt-Monitors an und verbinden Sie dann den DP-Out-Anschluss des Aspekt mit dem DP-Eingang des nächsten Monitors. Der erste Monitor überträgt das Videosignal an den zweiten. Diese Funktion erfordert, dass Ihr Computer und die Monitore (außer dem letzten) MST (Multi-Stream Transport) unterstützen. Macs unterstützen keine erweiterte Anzeige in der Kette, nur Spiegelung.

Wie verwende ich den Touchscreen?

Der Touchscreen funktioniert, wenn der Monitor über den USB-C-Anschluss mit dem Computer verbunden ist. Installieren Sie unter macOS die Alogic-Touch-Treiber (QR-Code im Handbuch). Unter Windows erfolgt die Erkennung automatisch. Wenn der Bildschirm nicht reagiert, trennen Sie das USB-C-Kabel und schließen Sie es wieder an, oder starten Sie den Computer neu.

Wie greife ich auf das OSD-Menü zu?

Verwenden Sie den Joystick auf der rechten Rückseite des Monitors. Drücken Sie ihn, um das Menü zu öffnen, bewegen Sie ihn zur Navigation und drücken Sie zur Bestätigung. Bei Touch-Modellen können Sie auch zwei Finger nach links vom unteren rechten Bildschirmrand wischen, um das Touch-OSD zu öffnen.

Was tun, wenn die Betriebsanzeige nicht leuchtet?

Überprüfen Sie, ob das Netzkabel ordnungsgemäß an das Netzteil und eine funktionierende Steckdose angeschlossen ist. Stellen Sie sicher, dass das Netzteil richtig auf der Rückseite des Monitors eingesteckt ist. Wenn nichts funktioniert, trennen Sie das Netzteil nach 2-3 Minuten und schließen Sie es wieder an, oder halten Sie den Netzschalter 5 Sekunden lang gedrückt, um zurückzusetzen.

Wie installiere ich den Monitor auf einer VESA-Halterung?

Entfernen Sie den ursprünglichen Standfuß (drücken Sie die Schnellentriegelungstaste). Legen Sie den Bildschirm mit der Vorderseite nach unten auf eine ebene, stabile Unterlage. Richten Sie die VESA-Halterung (100 x 100 mm) an den Löchern auf der Rückseite des Monitors aus. Verwenden Sie die mitgelieferten vier M4-Schrauben von 10 mm zur Befestigung. Ziehen Sie die Schrauben nicht zu fest an. Stellen Sie einen Freiraum von 50 mm rundum für die Belüftung sicher.

Der Ton meines Computers kommt nicht aus den Lautsprechern des Monitors

Stellen Sie sicher, dass Ihre Systemaudioeinstellungen Aspekt 32A4KPDT als Ausgabegerät auswählen. Um Kopfhörer zu verwenden, schließen Sie diese an den 3,5-mm-Audioanschluss des Monitors an. Beachten Sie, dass das Mikrofon des Kopfhörers über diesen Anschluss nicht funktioniert.

Wie stelle ich Helligkeit oder Farbmodus ein?

Öffnen Sie das OSD-Menü mit dem Joystick. Gehen Sie zu Schnelleinstellungen oder Bild, um Helligkeit, Kontrast, Schärfe und Gamma-Modi (sRGB, Adobe RGB usw.) anzupassen. Sie können auch den Blaulichtfilter oder die Adaptive Sync nach Bedarf aktivieren.

Was tun, wenn das Bild nicht angezeigt wird oder instabil ist?

Stellen Sie sicher, dass das Videokabel an beiden Enden richtig eingesteckt ist und dass die richtige Eingangsquelle (USB-C, DP oder HDMI) im OSD-Menü ausgewählt ist. Wenn das Bild flackert oder fehlt, versuchen Sie ein anderes Kabel oder einen anderen Anschluss. Für eine 4K-Auflösung bei 60 Hz bevorzugen Sie USB-C- oder DisplayPort-Verbindungen. Starten Sie bei Bedarf Computer und Monitor neu.

BEDIENUNGSANLEITUNG Aspekt Touch 32A4KPDTSLV Alogic

Schnellstartanleitung

Guide de démarrage

rapide

Schnellstartanleitung

1	Aspekt 32" Monitor
2	Stand Stel
3	Standfuß
4	HOMI Kabel
5	USB-C-Kabel (USB 3.2 - Gen 1)
6	DisplayPort-Kabel
7	Sriamkabel
8	Netzteil
9	Magnetische Kabelführung (Aspekt Folz/Omni Stand)

Aspekt Raise Stand

④

⑤

③

Modell	Aspek: Touch32A4KPDT5GR32A4KPDT5LV32A4KPDTMSGR32A4KPDTMSLV	Aspekt:32A4KPDSGR32A4KPDSLV32A4KPDMSSGR32A4KPDMSLV
Bildschirmgröße	32"
Abmessungen	624mm x 220mm x 565mm (L x B x H)
Gewicht	9kg (ohne Ständer)
Material	Acryl, Gas, Aluminium
Netzeil	Eingang: AC 100-240V*, 50/60HzAusgabe: DC 24V=8A, 'B2W' (Max)
Seitservermaßteis	16.9
Hintergrundbeleruchtung	LED
Helligkeit	400 Nts (typisch)
Panzyl	IP5
Auflösung	DF1.4: 3840°2160/60HzHDMI2.0: 3840°2160/960Hz
Aktualisierungsraße	60Hz

Betrachtungswinkel 178(H) / 178(V)
Kontrastverhältnis	1000:1
VESA-Halterung 100 x 100mins
Anzugeferben	8 Bt + FRC. 1,07 Milliarden Ferben
Schnittstelle	1x DP 14 Engang, 1x DP 14 Ausgang (MST Daisy Chain)1x HDMI 2.0 Eingang, 1x USB-C Host mit DP Alt Mode & 80W PD,1x 3,5mm Audioausgang,1x RJ45 6b Ethernet,1x USB-C Geräteanschluss (Rückseite, 15W PD)1x USB-A Geräteanschluss (Rückseite, 5W)1x USB-C Geräteanschluss (Seite, 30W PD)1x USB-A Geräteanschluss (Seite, 5W)
Audio	Lautsprecher, 5 W x 2 Audioausgang: Ja
Touchscreen (Nur Aspekt Touch)	10-Punkt-Multouch Unterstützung MPP 2.0-Ströte
Blautichtshutz	Ja
Fimmertfrei	Ja
USB PD-Schenvorsorgung	B/s zu 90 W Leistung für den Host-Computer

DEDE

Auspacken und Zusammenbau

□

Monitor-Steuerelemente

Aspekt verfügt über einen Multifunktions-Joystick an der rechten Rückseite des Gerats. Mit dem Joystick lässt sich der Monitor ein- und ausschalten sowie das Bildschirmmenü aufrufen und navigieren, um die Monitoreinstellungen anzupassen.

Wenn das OSD nicht geöffnet ist Wenn das OSD geöffnet ist

1	Kurzky Tautich shock in 3 Schundert, Aktien Sie das OSD und Monopark aufbau
2	Larger Tautich shock (3 Schundert) für Abbreviation für Abschüsse
3	Jyväckka Kreis	Rahveränderungndaten	Linkterrück am OSD-Mand
4	Jyväckka Röchke Grächen gelten anders	Derivate am OSD-Mand
5	Jyväckka nach Ober	Finnverschieden der Kreditnellen	Nach über im OSD-Mand
6	Jyväckka Umsen	Laufnahme anders	Unterim am OSD-Mand

Kontrollleuchte

Die Kontrolleuchte leuchtet konstant weiß, um anzuzeigen, dass der Monitor eingeschaltet ist und normal funktioniert. Wenn die Leuchte aus ist, wird kein Signal erkannt und der Monitor funktioniert nicht ordnungsgemäß. Stellen Sie sicher, dass Ihr Computer eingeschaltet ist und alle Videokabel vollständig eingesteckt bzw. angeschlossen sind.

1	Kensington Lock Slot: Sicher Sie ihren Monitor mit einem Kensington Lock-Kabel
2	Gleichstromversorgung: An die Anteileterie Gleichsonversorgung anschließen
3	HDMI: Verbindt ihren Computer mit 4K Video
4	DisplayPort (HIT: Verbindet ihren Computer mit 4K Video)
5	3,5 mm Audio: For Keohrend: Leisobrecher
6	USB-C (Host): Verbindt ihren Computer mit 4K Video, 50 W Lasofurntion, Umsatz und der USD Anschlüssen von Aspekt sowie Touch Funktionen vor Aspekt Touch!
7	DisplayPort (Ausgang): Empligent ihren, ihren Computer an den zweites Display anschließten (Bobby Chair)
8	USB-C & USB-B (Zubehör): Zum Anschriss ihren Computers am USD Zuzehör. Fiat der, dass für Computer an den USB-Censchlosses (Höse) vor Asakt aufgeschlossen ist
9	U-34S (Ethernet): Verbindt ihren Computer mit einem schreises, sich zum Network. Fitswert, dass für Computer an den USB-C-Anschlüssen (Display) vor Aspekt anschließten ist
10	Kensington Lock Slot: Sicher Sie ihren Monitor mit einen Kensington Lock-Kabel

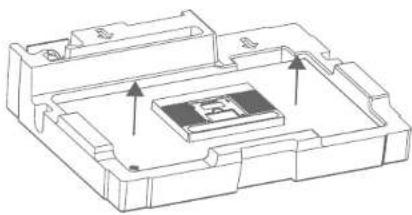

1. Nehmen Sie den Standfuß und den Stiel des Monitorständers aus der Verpackung. Diese können im Aspekt-Karton enthalten oder separat verpackt sein.

1. Stecken Sie die Anschlüsse an der Basis des Standfußs in die Unterseite des Stiels.

2. Ziehen Sie die Schraube unter dem Standfuß fest, um ihn zu sichern.

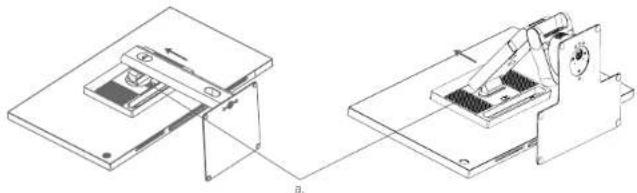

1. Nehmen Sie den Monitor aus dem Styropor und der Schutzhülle und legen Sie ihn mit der Vorderselte nach unten auf eine flache, stabile Oberfläche, beispielsweise einen Tisch.

1. Setzen Sie den Ständer in den Monitor ein und befestigen Sie ihn mit der VESA-Schnellverschlusshalterung, Stellen Sie sicher, dass der Ständer einrastet, bevor Sie versuchen, den Monitor anzuheben. Um den Ständer wieder zu lösen, drücken Sie einfach die Schnellverschlusstaste (a).

1. Ihr Monitor ist nun montiert und einsatzbereit. Um Ordnung zu schaffen, empfehlen wir die folgenden Kabelmanagement-Techniken:

Aspekt Raise Stand

Führen Sie die Kabel durch die Kabelschlaufe (a) des Ständers.

Führen Sie die Kabel an der Seite des Klappständers entlang und sichern Sie sie, indem Sie die magnetische Kabelführung (b) auf die magnetischen Befestigungspunkt (c) des Ständers setzen.

⚠️ Warnung: Üben Sie beim Zusammenbau oder Transport des Monitors keinen Druck auf den Displaybereich aus. Der Bildschirm Ist zerbrechlich – Kraftelnwirkung kann ihn beschädigen.
Bewahren Sie den Monitorkarten und die Styroporverpackung für spätere Transporte und Lagerungen auf.
⚠ Warnung: Stellen Sie sicher, dass der Ständer eingerastet ist, bevor Sie ihn anheben.

DE

Aspekt auf einer VESA-Halterung installieren

Der Monitor verfügt über Befestigungslöcher im Abstand von 100 x 100 mm und kann so an jedem kompatiblen 100-mm VESA-Standard-Monitorarm oder Wandhalterungszubehor (nicht im Lieferumfang enthalten) montiert werden.

Die Befestigungslöcher befinden sich im Bereich der Monitorückseite, an dem der Standfuß befestigt wird, und werden nach der Montage vom Standfuß verdeckt. VESA Halterungen können nicht mit dem Monitor verwendet werden, solange der Standfuß montiert ist.

Bei der Befestigung von Aspekt an einem Monitorarm oder einer Wandhalterung eines Drittanbieters müssen M4-Abstandshalter mit 10 mm Gewinde verwendet werden.

1. Legen Sie den Monitor mit der Vorderseite nach unten auf eine ebene, stabile Oberfläche.

Versuchen Sie nicht, den Bildschirm auf eine unebene Oberfläche zu legen, einschließlich weicher Oberflächen wie Teppliche oder Sitzgelegenheiten, während Sie das Montagezubehör anbringen – der Bildschirm könnte beschädigt werden.
2. Richten Sie die VESA-Halterung an den VESA-Schraubenlöchern von Aspekt aus und befestigen Sie dann die vier Schrauben in den Montagelöchern in der Aussparung, an der der Ständer befestigt wird (wechseln Sie bei der Installation zwischen gegenüberliegenden Ecken ab).
Ziehen Sie die Schrauben nicht zu fest an. Dadurch könnte der Monitor beschädigt werden.
Üben Sie beim Anbringen des Montagezubehörs keinen Druck auf die Rückseite des Monitors aus. Durch Druck nach unten auf den Bildschirm kann dieser brechen oder anderweitig beschädigt werden.

1. Heben Sie den Monitor vorsichtig an und platzieren Sie ihn in Position.

Stellen Sie sicher, dass bei der Installation rund um den Monitor ein Abstand von 50 mm eingehalten wird, um eine Überhitzung zu vermeiden.

Anschließen des Monitors

Netzkabel anschließen

Schließen Sie das mitgelieferte Netzkabel an den Netzanschluss an und stecken Sie das andere Ende in eine Steckdose.

StromkabelAdapter

Videoquelle anschließen

Der Monitor verfügt über mehrere Videoeingänge, die gleichzeitig angeschlossen werden können. Um einen Computer oder ein anderes Quellgerät anzuschließen, stecken Sie eines der mitgelieferten HDMI-, DisplayPort- oder USB-C-Kabel in den Computer und in einen entsprechenden Anschluss am Monitor.

DE

So empfehlen wir Ihnen, sich mit Aspect zu verbinden

Beste Option

USB-C

Verbindet Ihren Computer mit allem über ein Kabel. (Erfordert USB-C DP Alt Mode oder Thunderbolt 3/4).

Für Computer ohne: USB-C DP Alt Mode oder Thunderbolt 3/4

HDMI oder DisplayPort

Beide verbinden Ihren Computer mit 4K-Video. Verwenden Sie die Option, die Ihr Computer unterstützt.

USB-C

Verbindet Ihren Computer mit den Laptop-Lade-, USB-Anschlüssen, Ethernet-, Audio- und Touch-Funktionen von Aspekt (nur Aspekt Touch).

Hinweise:

• Der USB-C-Anschluss liefert bis zu 30 W Leistung an Computer, die USB Power Delivery (USB PD) unterstützen. Dadurch kann der Computer Videos auf dem Monitor anzeigen und gleichzeitig über ein einziges Kabel aufgeladen werden. Daher ist der USB-C-Anschlusstyp die beste Option, wenn Ihr Computer diese Funktion unterstützt.
• Abhängig von den Funktionen des Computers kann dieser möglicherweise keine 4K-Auflösung mit einer vollen Bildwiederholfrequenz von 60 Hz liefern, wenn er über HDMI an den Monitor angeschlossen wird. Wenn der Computer diese Anschlussarten unterstützt, sollte der USB-C- oder DisplayPort-Anschluss als erste Wahl verwendet werden.
• Nicht alle USB-C-Anschlüsse an Computern unterstützen die Videoausgabe und/oder das Laden über USB PD. Wenn Ihr Computer beim Anschluss über USB-C kein Video auf dem Monitor anzeigt oder nicht mit dem Laden beginnt, überprüfen Sie, ob der USB-C-Anschluss des Computers die DisplayPort Alternate Mode-Videoausgabe und das Laden über USB PD unterstützt.
  Nicht alle USB-C-Kabel unterstützen die Videobetragung oder das Laden über 60 W. Es wird empfohlen, das mit dem Monitor mitgelieferte USB-C-Kabel zu verwenden, um mögliche Probleme mit separat erworbenen Kabeln zu vermelden.

Anschließen zusätzlicher Displays (Daisy Chaining)

• Aspekt unterstützt DisplayPort MST (Multi-Stream Transport), sodass Sie mehrere Monitore in einer Kette über nur einen DisplayPort-Ausgang Ihres Computers anschließen können. Zur Einrichtung schließen Sie ein DisplayPort-Kabel oder ein USB-C-Kabel mit DP Alt Mode von Ihrem Computer an den DP Eingang oder USB-C Anschluss (Host) des Aspekt-Monitors an, Anschließend verbinden Sie den DP-Ausgang des Aspekts mit einem weiteren DisplayPort-Kabel mit dem DP Eingang eines zweiten Monitors,
• Der Aspekt-Monitor empfängt das Videosignal von Ihrem Computer, zeigt seinen eigener Bildausschnitt an und leitet den Rest an den nächsten Monitor weiter. Sie benötigen also nur ein Kabel von Ihrem Computer und keine Dockingstation mit mehreren Videoausgängen.
• Damit Daisy Chaining funktioniert, muss Ihr Computer (das Host-Gerät) DisplayPort 1.2 oder neuer und MST unterstützen. Bei Daisy Chains mit mehr als zwei Monitoren müssen alle Monitore außer dem letzten in der Kette ebenfalls. MST unterstützen und über einen DisplayPort/USB-C-Eingang und einen DisplayPort-Ausgang verfügen. Die Bandroite Ihrer DisplayPort-Verbindung bestimmt die Anzahl der in der Kette unterstützten Monitore – normalerweise 2 x 4k oder 1 x 4k + 2 x QHD.
• Mac-Computer unterstützen derzeit kein MST (Multi-Stream Transport) und können daher nicht als Hostgerät für eine Daisy-Chain mit erweiterten (verschiedenen) Displays verwendet werden. Macs können gespiegelte Displays in Reihe schalten (mit identischer Ausgabe auf jedem Bildschirm). Dazu muss „Display Mirroring“ im Aspekt-Mend aktiviert sein:

Anschließen von Audiogeräten

Der Audioanschluss am Display unterstützt nur Ausgabegeräte wie Kopfhörer und Leutsprecher. Mikrofone oder andere Eingabegeräte können nicht an diesen Anschluss angeschlossen werden. Kopfhörer mit eingebautem Mikrofon können an diesen Anschluss angeschlossen werden, das Mikrofon funktioniert jedoch nicht.

Um Audio von Ihrem Computer an die Displayautsprecher oder ein angeschlossenes Audiogerat zu senden, wählen Sie in den Soundeinstellungen Ihres Computers „32A4KPDT“ als Audioziel.

18

Anschließen von USB-Geräten

Das Display verfügt über USB-Anschlüsse, über die USB-Peripheriegeräte wie Tastatur, Maus oder Webcam an den Computer angeschlossen werden können.

Damit der Computer die an diese Anschlüsse angeschlossenen Geräte erkennen kann, muss er mit dem USB-C-Display-Anschluss von Aspekt verbunden sein.

Hinweise:

- Wenn der Computer nur an den USB-C-Anschluss des Displays angeschlossen ist, arbeiten die Anschlüsse mit USB 2.0-Geschwindigkeit, da der Videoverkehr das USB-C-Kabel mit den USB-Daten teilt. Diese Geschwindigkeit ist für die meisten Peripheriegeräte wie Tastaturen, Mäuse und Webcams ausreichend.

Die Bedienelemente von Aspekt verstehen

Über das OSD-Menu system (On Screen Display) von Aspekt können Sie auf die Funktionen und die Farbkontfiguration des Monitors zugreifen und diese andem. Mit dem Joystick auf der Rückseite des Monitors können Sie auf dieses Menü zugreifen und darin navigieren.

Bei Aspekt Touch-Modellen aktivieren Sie das OSD, indem Sie mit zwei Fingern von der unteren rechten Ecke des Monitors nach links wischen und dann per Touch durch das Menü navigieren.

ALOGIC Sound Settings Brightness High contrast Contrast Noise Noise Ampson Ratio Pain Contrast Color Mode Color Mode (RGB) 60 120 300 500 700 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000 5100 5200 5300 5400 5500 5600 5700 5800 5900 6000 6100 6200 6300 6400 6500 6600 6700 6800 6900 7000 7100 7200 7300 7400 7500 7600 7700 7800 7900 8000 8100 8200 8300 8400 8500 8600 8700 8800 8900 9000 9100 9200 9300 9400 9500 9600 9700 9800 9900 100

Menü Untermenü Optionen Beschreibung

Schnelleinstellungen	Eingabequelle Auto, USB-C, DP, HDMI Wählt aus, welches Eingabegrät auf dem Monitor angezeigt worden soll.
	Helligkeit 0-100 Passt die Helligkeit des Displays an.
	Lichter 0-100 Passt die Detailwiedergabe heller Farben an und steuert sie.
	Kontrast 0-100 Passt die Detailwiedergabe dunkel Farben an und steuert sie.
	Farbraum	sRGB, Adobe RGB, DCI-P3, NTSC, DICOM	Wählt einen Farbbereich für die Monitorwiedergabe aus.
	Lautstärke	0-100 Passt die Lautstärke der integrierten Monitorleutsprecher an.
	Bildformat	Vollbild, 16:9, 4:3, Dot-by-Dot, 5:4	Passt das Verhältnis von Breite zu Höhe des Displays an.
	Blaullichtkorrektur	Aus, Schwach, Mittel, Stark	Reduziert die Blaullichtintensität, um die Augen zu schonen.
	Adaptive Sync Aus, An Schaltet Adaptive Sync ein oder aus und ermöglicht so ein flüssigeres Gamoplay.
BildMenü zum Anpassen von Bildeinstellungen wie Helligkeit, Kontrast und Schärfe:	Helligkeit 0-100 Passt die Helligkeit des Displays an.
	Lichter 0-100 Passt die Details heller Farben an und steuert sie.
	Kontrest 0-100 Passt die Details dunkler Farben an und steuert sie.
	Farbraum	sRGB, Adobe RGB, DCI-P3, NTSC, DICOM	Wählt einen Farbbereich für die Monitorwiedergabe.
	DCR	Aus, Ein	Passt den Kontrast ihres Displays dynamisch an. Bitte beachten Sie, dass Benutzervorgaben gespornt sind, während DCR aktiviert ist.
	Bildformat	Vollbild, 16:9, 4:3, Punkt für Punkt, 5:4	Passt das Breiten-Höhen-Verhältnis des Displays an.
	Scharfe	0-100 Passt die Weichheit und Klarheit des Bildes an.
	Overdrive	Aus, Schwach, Mittel, Stark	Passt die Overdrive Stufen an und verkürzt so die Reaktionszeit des Bildschirms auf Kosten visueller Artefskto.
	Adaptive Sync Aus, Ein Aktiviert oder deaktiviert Adaptive Sync für flüssigeres Gamoplay.
	HDR	Aus, Ein	Aktiviert oder deaktiviert High Dynamic Range für eine größere Farbtete.

Menü Untermenü Optionen Beschreibung

FarbmentüErwerte Farbeinstellungen wie Tempereatur, Gamme und Farbton lassen sich hier anpassen.		Temperatur Warm – 6500 K. Neutral– 7500 K, Kühl – 9300 K, Bonutzendefiniert	Passt die Farbtemperatur des Monitors an.
		Rot 0–100 Passt die Rot Farbskala des Monitors an.
		Grün 0–100 Passt die Grün-Farbskala des Monitors an.
		Blau 0–100 Passt die Blau-Farbskala des Monitors an.
		Erweitert Rot, Grün, Blau, Gelb,Magenta, Cyan [0–100]	Passt Farbion und Sättigung der sochs Farben an.
		Gamma Standard, 1,8, 2, 2,2, 2,4 Passt den Gemmaviert des Monitors an.
		Farbton 0–100 Passt den Farb-Weißabgleich an.
		Sättigung 0–100 Passt die Farbsättigung an.
		Bäulichtverschiebung Aus, Schwach, Mittel,Stark	Passt den Bäulichtwert an, um die Augen zu schienen.
		DP-Ausgangsspiegelung Ein, Aus Aktiviert den DisplayPort-Ausgang zur Spiegelung des Eingangssignals bei Verwendung eines Mac. Deaktivieren für Windows.
		USB-Dock Ein, Aus Deaktiviert die USB- und Ethernet-Anschlüsse von Aspekt
		Ruhemodus 0–100 Schaltet den Monitor aus, wenn für den angegebenen Zeitraum kein Eingangssignal vorhanden war.
		Sprache Englisch, Französisch,Deutsch, Spanisch,Chinesisch	Passt die Menüsprache des Bildschimmens (OSD) an.
		OSD-1mer 0–100 Passt die Zeittüberschreitung des Bildschimmens (OSD) an.
		OSD-Transparenz Aus, Schwach, Mittel,Stark	Passt die Deckkraft des Bildschimmens (OSD) an.
		Laufstärke Aus, Ein Passt die Laufstärke der integriertenMonitorloutsprecher an.
		Stummschaltung Aus, Ein Aktiviert oder deaktiviert dieStummschaltungsfunktion, um die integriertenMonitorloutsprecher stummuzushalten.
		Touch-OSD Aus, Ein, Alle Touch-Funktionen aus	Die Optionen „Aus“ und „Ein“ ändern die Touch-OSD-Funktion „Alle Touch-Funktionen aus" deaktiviert alle Touch-Funktionen für den Bildschim.
		Zurücksetzen Nein, Ja Setzt den Monitor auf die Werkseinstellungen zurück.

Verwendung des Touchscreens

1. Um den Touchscreen nutzen zu können, muss der Monitor über dem UTRS-Ergebnis mit ihrem Firmen und Verbindungen
   den USB-C-Anschluss mit Ihrem Computer verbunden sein.
2. Wenn Sie einen Mac verwenden, laden Sie unsere macOS Touch-Trelber herunter und installieren Sie sie (siehe QR-Code auf der Titelseite).
3. Der Touchscreen sollte automatisch von ihrem Computer erkannt werden. Falls nicht, lesen Sie bitte unseren Abschnitt zur Fohlerbehebung weiter unten.

Symptom Lösung

Moin Computer reagiert nicht auf meine Berührung

• Zieren Sie das USB-Kabel vom Computer ab und schließen Sie es wieder an. • Starlon Sie then Computer neu. • Wenden Sie sich an den ALOGIC-Support, wenn das Problem durch die oben genannten Schritte nicht behoben wird. • (Nur Mas) Installieren Sie unsere macOS Touch Treiber (siehe OR Codes auf der Titelsate).

Fehlerbehebung

Symptom	Lösung
Die Power-LED leuchtet nicht, wenn der Power-Knopt gedrückt wird	• Stellen Sie sicher, dass das Nutzkabel fest mit dem Netzteil verbunden ist, an eine Stecklose angeschlossen ist und die Stecklose eingeschaltet ist.• Stellen Sie sicher, dass das Netzteil fest an der Rückseite des Monitors angeschlossen ist
Die Power-LED leuchtet aber auf dem Bildschlim wird nichts angezeigt	• Trennen Sie das Netzteil vom Monitor und schließen Sie es nach 2–3 Minuten wieder an.• Halten Sie die Ein-Aus-Teste 5 Sekunden lang gedrückt, um die Monitorsinstellungen zurückruseiten.• Wenden Sie sich an den ALOGIC-Support, wenn die oben genannten Punkte nicht funktionieren.
Der Monitor zeigt kein HDMI- oder Display-Port-Video vom Comput-er an	• Prüfen Sie, ob ein geeignetes Videokabel zwischen Computer und Display angeschlossen ist und der richtige Eingang am Monitor ausgewählt ist.• Prüfen Sie in den Einstellungen Ihres Computers, ob er den Monitor erkennt und Videosignale an ihn ausgelt.
Der Monitor zeigt kein USB-C-Video vom Comput-er an	• Stellen Sie sicher, dass Sie des mit dem Monitor gelieferte USB-C-Kabel verwenden.• Überprüfen Sie die Einstellungen Ihres Computers, um sicherzustellen, dass er den Monitor erkennt und Videosignale ausgelt.• Stellen Sie sicher, dass der USB-C-Anschluss Ihres Computers, an den der Monitor angeschlossen ist, die Videoausgabe im DisplayPort Alternete Mode (DP Alt. Mode) unterstützt.
Der Laptop wird nicht aufgeladen, wenn er über USB-C mit dem Monitor verbunden ist	• Stellen Sie sicher, dass der USB-C-Anschluss Ihres Computers das Laden über den USB Power Delivery (USB-PD)-Standard unterstützt.• Marche Laptops benötigen zum Laden mehr als 90 W Leistung. Debel handelt es sich in der Regel um High-End-Grafik- und Gaming-Computer.• Schließen Sie bei Bedarf zusätzlich zum USB-C-Kabel, das mit dem Monitor verbunden ist, das mit dem Computer mitgelieforte Nutzteil an Ihren Laptop an.

Warnungen

• Verwenden Sie den Monitor nur in trockenen innenräumen.
• Verwenden Sie den Monitor nicht an feuchten Orten oder in der Nähe von Wasserquellen, wie z. B. in Badezimmern und Küchen.
• Lagem und verwenden Sie ihn an einem kühlen, trockenen und beilüfteten Ort. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen oder in direktem Sonnenlicht auf
• Stellen Sie sicher, dass das Gerät auf einer ebenen und stabilen Oberfläche steht. Auf einer unabhängen oder instabilen Oberfläche kann der Monitor herunterfallen und beschädigt werden, Verletzungen verursachen oder andere Gegenstände beschädigen.
• Es ist normal, dass sich das Gerät während des Betriebs leicht warnt anfühlt. Sorgen Sie für ausreichende Belüftung und decken Sie des Gerät während des Betriebs nicht ab.
• Decken oder blackieren Sie nicht die Lüftungsöffnungen an der Rückseite des Monitors. Verwenden Sie das Gerät nicht auf einem Bett, Sofa, einer Decke oder Ähnlichem, wo der Monitor umfallen oder abgedeckt werden könnte.
• Die zulässigen Spannungs- und Frequenzbereiche sind auf dem Etikert auf der Rückseite des Monitors angegeben. Schließen Sie den Monitor nicht an Stromquellen an, die außerhalb dieser Grenzwerte liegen.
• Wenn das Gerät wochen- oder monatelang nicht benutzt wird, wird empfohlen, die Stromversorgung zu trennen, um Energie zu sparen und das Gerät bei Gewitter vor Schäden durch blitzschlagbedingte Überspannungen zu schützen.
• Stecken Sie keine Fremdkörper in die Luftungsöffnungen in der Monitorabdeckung, da dies zu Beschädigungen; Feuer oder Stromschlägen führen kann.
• Der Monitor enthält keine vom Benutzer zu wartenden Talle. Das Zerlegen oder der Versuch, das Produkt selbst zu reparieren, führt zum Erlöschen der Garantie und setzt Sie der Gefahr eines Stromschlags aus. Wenn Sie einen Fehler am Gerät vermuten, wenden Sie sich bitte an den Handler, bei dem Sie des Produkt gekauft haben, oder an den ALOGIC-Kundendienst.
• Do not use the product if it becomes damaged as this could pose a risk of causing damage to connected devices and expose you to electric shock.
• Quetschen, schnelden, ziehen oder verdrehen Sie das Netzkabel nicht übermäßig. Wenn das Netzkabel beschädigt ist, verwenden Sie das Produkt nicht, bis ein Ersatzkabel erhältlich ist. Die Verwendung eines beschädigten Netzkabels kann zu einem Stromschlag können.
• Spruhen Sie keine Flüssigkeiten auf den Monitor. Verwenden Sie keine Chemikalien wie Lösungsmittel auf der Monitoraberrläche. Reinigen Sie den Monitor ausschließlich mit einem sauberen, trockenen, welchen und kratzfesten Mikrofasertuch.
• Durch Zerlegen oder unsachgemäße Verwendung und Pflege Ihres Gerats erlischt die Produktgarantie.
• ALOGIC übernimmt keine Verantwortung für Schäden am Gerät oder Folgeschäden, die durch unsachgemäße Verwendung oder mangelnde Sorgfalt entstehen und Ist unter diesen Umständen nicht für die Reparatur/den Austausch des Geräts oder sonstige Schäden halbar.

①
