CLOUD-HAZER-MAX - Effektmaschine AFX - Kostenlose Bedienungsanleitung

Produkttyp	Nebelmaschine (Haze Machine)
Marke	AFX
Modell	CLOUD-HAZER-MAX
Stromversorgung	220-240 V~ 50/60 Hz, 2000 W
Vorheizzeit	3 Minuten
Tankkapazität	6 Liter
Ausstoßvolumen	906 m³/min
Abdeckungsbereich	300 m²
Abmessungen	490 x 300 x 480 mm
Gewicht	23 kg
Schutzklasse	I (Erdung erforderlich)
Sicherheitsabstand	5 Meter von brennbaren Materialien und Personen
Oberflächentemperatur	40-80 °C im Betrieb
Steuerung	DMX 512 (2 Kanäle), Funkfernbedienung 433 MHz, LCD-Panel
Batterie der Fernbedienung	23A 12 V (Alkali)
Sicherung	Vom Benutzer austauschbar, gleicher Wert
Wartung	Regelmäßig reinigen; nach 40 h 80 % destilliertes Wasser + 20 % weißen Essig verwenden
Empfohlene Flüssigkeit	Nebelflüssigkeit auf Wasserbasis (nicht im Lieferumfang enthalten)
Verwendung	Nur für Innenräume
Ersatzteile	Keine vom Benutzer austauschbaren Teile (außer Sicherung)

Häufig gestellte Fragen - CLOUD-HAZER-MAX AFX

Wie fülle ich den Nebelflüssigkeitstank auf?

Schrauben Sie den Tankdeckel ab, füllen Sie ihn mit geeigneter Nebelflüssigkeit und schrauben Sie den Deckel wieder fest. Um Kurzschlüsse zu vermeiden, entfernen Sie am besten den Tank vor dem Befüllen. Ziehen Sie immer den Netzstecker, bevor Sie den Tank befüllen.

Was tun, wenn die Maschine nicht heizt oder keinen Nebel abgibt?

Überprüfen Sie, ob die Sicherung durchgebrannt ist. Wenn ja, ersetzen Sie sie durch eine Sicherung mit demselben Wert. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler. Versuchen Sie nicht, die Maschine selbst zu reparieren.

Wie reinige ich die Nebelmaschine nach 40 Betriebsstunden?

Mischen Sie nach 40 Stunden 80 % destilliertes Wasser mit 20 % weißem Essig. Füllen Sie den Tank mit dieser Mischung, lassen Sie die Maschine an einem gut belüfteten Ort laufen, bis der Tank leer ist. Füllen Sie dann Nebelflüssigkeit ein und lassen Sie die Maschine erneut laufen, um Essiggerüche zu beseitigen.

Welche Batterie wird in der Funkfernbedienung verwendet?

Die Fernbedienung verwendet eine 23A 12 V Alkali-Batterie. Öffnen Sie das Batteriefach durch Drücken des Deckels, entfernen Sie die alte Batterie und setzen Sie die neue unter Beachtung der Polarität ein. Halten Sie Batterien von Kindern fern.

Welchen Sicherheitsabstand muss ich bei der Verwendung einhalten?

Halten Sie einen Sicherheitsabstand von mindestens 5 Metern zu brennbaren Materialien, Gegenständen und Personen ein. Der Nebel kann sehr heiß sein. Sprühen Sie niemals direkt auf eine Person.

Kann ich die Maschine im Freien verwenden?

Nein, dieses Gerät ist nur für die Verwendung im Innenbereich vorgesehen. Es ist nicht wasserdicht und darf keiner Feuchtigkeit oder Witterung ausgesetzt werden.

Wie schließe ich die Maschine über DMX an?

Schließen Sie ein XLR-Kabel von Ihrem DMX-Controller an den weiblichen Eingang des Geräts an. Die DMX-Adresse wird über das Menü eingestellt (1 bis 512). Kanal 1 steuert den Lüfter, Kanal 2 steuert die Nebelmenge (Werte 0-255).

Was tun, wenn die Sicherung nach dem Austausch erneut durchbrennt?

Wenn die Sicherung erneut durchbrennt, deutet dies auf ein internes Problem hin. Ersetzen Sie die Sicherung nicht erneut und wenden Sie sich an Ihren Händler. Versuchen Sie nicht, das Gerät selbst zu öffnen oder zu reparieren.

Wie stoppe ich die Nebelproduktion korrekt?

Stellen Sie die Nebelmenge auf Null (über die Fernbedienung oder das Panel) und warten Sie 1-2 Minuten, bevor Sie das Gerät ausschalten. Dadurch kann die restliche Flüssigkeit aus den internen Kreisläufen abfließen. Schalten Sie dann die Maschine aus und ziehen Sie den Netzstecker.

Welche Art von Nebelflüssigkeit soll verwendet werden?

Verwenden Sie eine Nebelflüssigkeit auf Wasserbasis, die speziell für Nebelmaschinen entwickelt wurde. Schmutzige oder ungeeignete Flüssigkeit kann die Maschine verstopfen. Achten Sie darauf, dass der Tank sauber und der Deckel fest verschlossen ist.

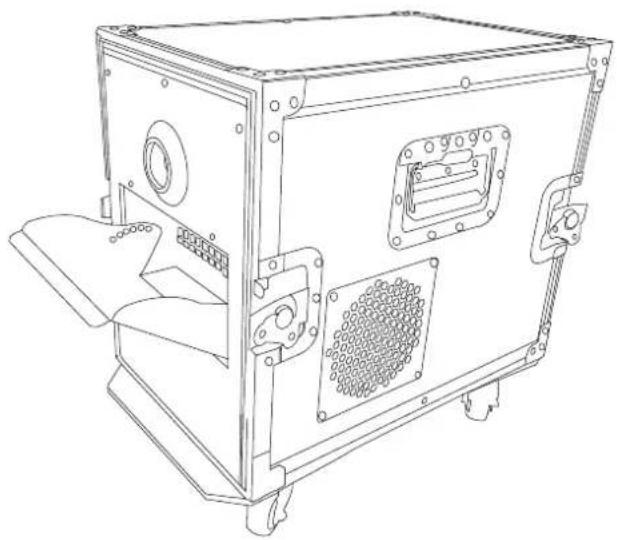

BEDIENUNGSANLEITUNG CLOUD-HAZER-MAX AFX

DMX GESTEUERTE HAZE MASCHINE

MIT FUNKFERNBEDIENUNG

DMX BESTUURDE HAZE MASCHINE

METHF-AFSTANDSBEDIENING

MAQUINA DE NIEBLA DMX CON MANDO A DISTANCIA

D - Bedienungsanleitung - S. 9

Sofort nach Empfang vorsichtig den Karton auspacken und den Inhalt überprüfen. Alle Teile müssen vollzählig und in einwandfreiem Zustand sein. Sofort die Transportfirma benachrichtigen und das Verpackungsmaterial aufbewahren, wenn Teile Transportschäden aufweisen. Verpackungsmaterial auch für späteren Transport des Geräts aufbewahren.

VERPACKUNGSINHALT

• CLOUD-HAZER-MAX
- Funkfernbedienung
- Netzkabel
- Bedienungsanleitung

ZEICHENERKLÄRUNG

Der Blitz im Dreieck weist auf Gesundheitsrisiken hin (z.B. Stromschlag)

Das Ausrufezeichen im Dreieck weist auf besondere Gefahren im Umgang oder Betrieb des Geräts hin.

Das Gerät entspricht der CE Norm

Nur für Innengebrauch

Mindestabstand zwischen dem Gerät und andere Gegenständen

Schutzklasse I: Nur an eine geerdete Netzsteckdose mit Schutzkontakt anschließen

VORSICHT NICHT DAS GEHÄUSE ÖFFNEN STROMSCHLAGGEFAHR

Vor der ersten Inbetriebnahme des Geräts sorgfältig die Anleitung durchlesen.

SICHERHEITSHINWEISE

• Wenn das Gerät starken Temperaturschwankungen ausgesetzt war, schalten Sie es nicht sofort ein, dann das Kondenswasser, das sich gebildet haben könnte, würde das Gerät beschädigen. Warten Sie, bis das Gerät Raumtemperatur erreicht hat.
• Das Gerät nur an eine geerdete Netzsteckdose anschließen. Alle elektrischen Anschlüsse müssen von einem Fachmann vorgenommen werden.
  • Die Netzspannung muss der Versorgungsspannung des Geräts entsprechen.
• Das Netzkabel darf nie gequetscht oder beschädigt werden. Ein defektes Kabel sofort von einem Fachmann ersetzen lassen.
• Das Gerät vom Netz trennen, wenn es nicht benutzt wird oder bevor Sie es reinigen. Nur am Stecker anfassen, niemals am Kabel ziehen.
• Bei der ersten Inbetriebnahme kann etwas Rauch oder Geruch auftreten. Das ist normal und gibt sich nach einiger Zeit.
• Während der Montage besonders vorsichtig sein, denn Sie arbeiten mit hohen Spannungen, die einen lebensbedrohlichen Stromschlag verursachen können.
• Das Gerät darf nicht technisch verändert werden, denn dann erlischt jeglicher Garantieanspruch. Von Kindern und Laien fernhalten.
• Das Gerät enthält keine vom Bediener auswechselbaren Teile. Das Gerät nicht bei offenem Gehäuse betreiben.
• Das Gerät darf nur in trockenen Innenräumen betrieben werden.
• Das Gerät darf nicht geschüttelt werden. Bei der Montage oder dem Betrieb keine Gewalt anwen-

den.

• Alle Personen, die mit der Bedienung, Installation und Wartung des Geräts zu tun haben, müssen ausgebildet und qualifiziert sein und diese Bedienungshinweise beachten.
• Aus Sicherheitsgründen sind Veränderungen jeglicher Art verboten. Zudem kann falsche Bedienung zu Kurzschluss, Verbrennungen, Stromschlag, usw. führen. Bei unsachgemäßem Gebrauch verfällt der Garantieanspruch.
• Wenn die Nebelmaschine auf einem Holz- oder Teppichboden benutzt wird, darf sie nie direkt mit dem Boden in Berührung kommen. Es muss ein Mindestabstand von 50cm zum Boden eingehalten werden. Es dürfen sich keine entzündlichen oder brennbaren Gegenstände in einem Umkreis von 5m befinden.

WICHTIGE HINWEISE

• Vor Inbetriebnahme prüfen, ob die Netzspannung der Betriebsspannung des Geräts entspricht. Siehe dazu das Schild auf der Rückseite des Geräts.
• Vor dem Füllen des Tanks das Gerät vom Netz trennen.
• Um Kurzschluss zu vermeiden, darf kein Nebelöl ins Gerät dringen. Es ist am sichersten, den Tankbehälter aus dem Gerät zu nehmen und das Nebelöl außerhalb des Geräts einzufüllen
• Das Gerät muss auf dem Boden aufgestellt werden. Das Gerät darf weder geneigt noch kopfüben aufgestellt werden.
• Nach Gebrauch das Gerät ausschalten und vom Netz trennen.
• Das Gerät ist nicht wasserdicht. Wenn Feuchtigkeit oder Nebelöl ins Gerät dringen, muss es sofort vom Netz getrennt werden. Fragen Sie Ihren Fachhändler um Rat, bevor Sie das Gerät erneut benutzen.
• Es ist verboten, den Nebel direkt auf Menschen zu richten. Von entzündlichen und brennbaren Gegenständen fernhalten. Der Nebel ist sehr heiß. Bitte beachten Sie einen Mindestabstand von 5m zu Menschen und Gegenständen, wenn das Gerät in Betrieb ist.
• Während des Betriebs nicht das Gehäuse berühren. Es wird sehr heiß und kann zwischen 40-80°C erreichen
• Falls die Maschine nicht funktioniert, prüfen Sie den Zustand der Sicherung. Wenn sie defekt ist, muss sie durch eine identische ersetzt werden. Finden Sie den Betriebsfehler heraus und starten Sie die Maschine erneut. Reparaturen dürfen nur von einem Fachmann vorgenommen werden.

NETZTRENNUNGSVORRICHTUNGEN

Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht zugänglich bleiben.

MONTAGEANWEISUNGEN

Einfüllen des Dunstnebelöls

• Die Kappe des Tanks öffnen und Dunstnebelöl einfüllen
- Nach dem Einfüllen die Kappe wieder auf den Tank schrauben
- Den Tank sorgfältig schließen, damit kein Dunstnebelöl auslaufen kann.

FUNKFERNBEDIENUNG

Taste A: Einstellung der Ventilatorgeschwindigkeit mit den Tasten "▲" "▼"

Taste B: Einstellen der Dunstnebelmenge mit den Tasten "▲" "▼".

EINSETZEN DER BATTERIE IN DIE FERNBEDIENUNG

• Legen Sie die Fernbedienung mit der Vorderseite nach unten auf eine ebene Fläche.
• Schieben Sie die Abdeckung des Fachs in Pfeilrichtung und schieben Sie das Batteriefach auf.
• Entfernen Sie die alte Batterie und setzen Sie die neue (23A 12V) polungsrichtig ein.
• Schieben Sie das Batteriefach vorsichtig zu. Es rastet automatisch ein.

HINWEISE FÜR BATTERIEN IN DER FERNBEDIENUNG

Dieses Symbol weist darauf hin, dass verbrauchte Batterien nicht in den Hausmüll gehören, sondern gemäß den örtlichen Bestimmungen ordnungsgemäß entsorgt werden müssen.

Batterien dürfen nicht übermäßiger Hitze wie Sonnenschein, Feuer oder ähnlichem ausgesetzt werden. Wenn Sie das Gerät eine Weile nutzen, entfernen Sie die Batterien, um Schäden durch Auslaufen der Batterie oder Korrosion zu vermeiden.

ACHTUNG: Bei falsch eingesetzter Batterie besteht Explosionsgefahr. Batterie nur durch eine gleichwertige ersetzen.

Alte und neue Batterie von Kindern fernhalten. Wenn das Batteriefach nicht richtig schließt, darf das Gerät nicht mehr benutzt und muss außerhalb der Reichweite von Kindern aufbewahrt werden.

Schlucken Sie die Batterien nicht. Verätzungsgefahr. Wenn Sie nicht sicher sind, ob die Batterien verschluckt oder in einen anderen Körperteil eingeführt wurden, wenden Sie sich sofort an einen Arzt.

LCD DISPLAY

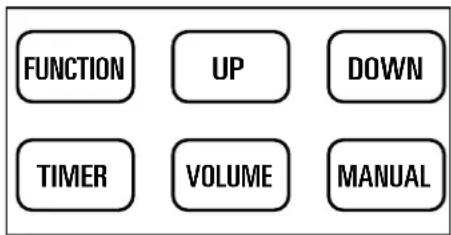

Funktionen der Tasten:

"FUNCTION": Weiter zur nächsten Seite

"UP": Wert erhöhen

"DOWN": Wert verringern

"TIMER": Timer Einstellung für den Dunstausstoss

"VOLUME": Drücken, um den Dunstausstoss zu starten und zu stoppen

"MANUAL": Solange die Taste gedrückt wird, wird Dunst ausgestossen

1. Hauptmenü: Während des Aufheizens sehen Sie „Warming up“ auf dem LCD-Display. Wenn die Maschine zum Nebeln bereit ist, wird „Ready To Work/„HAZE machine“ angezeigt
2. Einstellung des Timers: Intervall Timer (1-200s)
3. Dauerfoggen während der eingestellten Zeit: Duration-Timer (1-200 s)
4. Fogging timing set up: Timer Out (1-100)
5. Ununterbrochener Dunstausstoß: Volume Out Level (1-100)
6. DMX-Konfiguration: DMX-Adress (1-512)
7. Lüftergeschwindigkeitseinstellung: Stufe (1-100)

DMX VERBINDUNG

Ein XLR Kabel mit 3-pol. XLR Stecker an den Ausgang des Steuergeräts und die 3-pol. XLR Buchse an den DMX Eingang des Geräts anschliessen.

DMX TABELLE

Kanal Wert Beschreibung
CH1 0-5 Keine Lüfterleistung
	6-255 Lüfterleistung von langsam bis schnell
CH2 0-5 Kein Dunstnebel
	6-255 Dunstvolumen von langsam bis schnell

REINIGUNG

Gerät bitte regelmäßig reinigen, um es in gutem Betriebszustand zu halten.

1. Das Nebelöl muss klar sauber sein. Nach Füllen des Tanks die Nebelölflasche wieder gut verschließen.
2. Nach 40 Betriebsstunden 80% destilliertes Wasser und 20% weißen Essig vermischen, um die Rohre zu reinigen.
3. Vor dem Aufheizen der Maschine die Düse abmontieren. Mit Essig reinigen und klarem Wasser ausspülen.
4. Restlichen Tankinhalt leeren und den Tank mit dem Wasser/Essiggemisch füllen. Gerät einschalten und aufheizen lassen.
5. Die Nebelmaschine in einem offenen Raum betreiben bis das Wasser-Essiggemisch ganz verbraucht ist. Erneut den Tank mit Nebelöl füllen und in einem offenen Raum betreiben, bis der Essiggeruch verschwunden ist.

Weitere Anweisungen :

A. Alle Nebelmaschinen können verstopfen, wenn die Nebelflüssigkeit verschmutzt oder heiß ist. Eine regelmäßige Reinigung ist unerlässlich.
B. Reinigen Sie das Gerät mit einem weichen Tuch. Reinigen Sie das Gerät gründlich, bevor Sie es lagern.

WENN SIE DAS GERÄT NICHT MEHR BENUTZEN

WICHTIG: Schalten Sie das Gerät NICHT einfach aus oder ziehen Sie den Netzstecker, wenn Sie die Nebelproduktion unterbrechen oder beenden wollen. Stellen Sie die Dunstmenge immer auf Null und warten Sie etwa 1 bis 2 Minuten, bevor Sie das Gerät ausschalten. Dadurch kann das Gerät seinen Reinigungsprozess starten, so dass alle Flüssigkeitsreste aus den internen Kreisläufen entfernt werden. Wenn Sie die Fernbedienung nicht verwenden, wählen Sie auf dem Bedienfeld über die Taste [MENU] die Option [HAZE] OFF und warten Sie ebenfalls etwa 1 bis 2 Minuten, bevor Sie das Gerät ausschalten. Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und warten Sie, bis sich das Gerät abgekühlt hat.

Technische Daten

Eingangsspannung 220-240V\~50/60Hz
Verbrauch 2000W
Sendefrequenz der Fernbedienung....433MHz
Max. RF Leistung -1.07dBm
Batterie in der Fernbedienung 23A 12A
Vorheizzeit 3 min.
Ausstossvolumen.... 906m3/min
Flächendeckung 300m²
Tankfüllmenge....6 Liter
Abmessungen....490 x 300 x 480mm
Gewicht....23kg

WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)!
