Produkttyp	Elektronisches Schlagzeug (digitales Percussion-Kit)
Marke	Vevor
Modell	MD200E-P
Anzahl Teile	32 Drum-Sets, 480 Klänge, 30 Demosongs
Stromversorgung	Netzadapter 9 V DC (enthalten), Netzstecker 100-240 V
Maximale Abmessungen (Ständer ausgeklappt)	Breite nicht mehr als 1,2 Meter
Anschlüsse	USB-MIDI-Anschluss, Audioeingang (3,5 mm), Audioausgang (6,35 mm), Kopfhörer (6,35 mm), Becken-Erweiterungsanschluss, DC-Stromversorgung
Integriertes Metronom	Ja, 9 Schlagmuster, BPM-Einstellung 30-250
Trainingsmodi	3 Modi: Präzision (C-1), leiser Anschlag (C-2), Geschwindigkeitsausdauer (C-3)
Aufnahmefunktion	Ja, Aufnahme und Wiedergabe einer Sequenz
Display	3-stellige LED
Einstellungen pro Trommel	Empfindlichkeit, Ansprechschwelle, Übersprechen, Wiederholung (außer Toms gemeinsam eingestellt)
MIDI-Kompatibilität	Ja, über USB-MIDI für Interaktion mit Musiksoftware
Pflege	Mit einem weichen, leicht feuchten Tuch reinigen; Hitze, Feuchtigkeit, direkte Sonneneinstrahlung vermeiden
Sicherheit	Entspricht FCC Part 15; nicht RF-Störquellen aussetzen (Radio, TV, Router...)
Packungsinhalt	Soundmodul, Snare, Becken (3), Toms (3), Ständer, Hi-Hat-Pedal, Bassdrum, Drumsticks, Kabel, Netzadapter, Schraubendreher, Stimmschlüssel
Herkunftsland / Importeur	Hersteller: Shanghai... (China); importiert nach Australien, USA, EU
Garantie / Support	Technischer Support und elektronisches Garantiezertifikat verfügbar unter vevor.com/support

Häufig gestellte Fragen - MD200E-P Vevor

Wie montiere ich das elektronische Schlagzeug MD200E-P?

Befolgen Sie die Installationsanleitung im Handbuch: Überprüfen Sie zunächst alle Teile, montieren Sie das Metallgestell (max. Breite 1,2 m), installieren Sie die Toms und Becken auf den entsprechenden Armen, ziehen Sie die Schrauben fest, ohne die Becken zu fest anzuziehen (sie sollten schwingen können). Setzen Sie das Soundmodul in das Gestell ein, bis es einrastet, und schließen Sie dann die Triggerkabel entsprechend der Beschriftung an.

Wie stelle ich die Empfindlichkeit der Trommeln ein?

Drücken Sie KIT und dann SELECT. Schlagen Sie die zu justierende Trommel an, dann verwenden Sie die Tasten +/- um den Parameter zu wählen: S (Empfindlichkeit 01-06), t (Schwelle 01-32), c (Übersprechen 01-32), r (Wiederholung 01-32). Drehen Sie den Regler zum Ändern, dann drücken Sie lange - zum Speichern (Anzeige 'SAV').

Wie verwende ich das integrierte Metronom?

Drücken Sie METRONOME um in den Metronom-Modus zu gelangen. Drehen Sie den Regler oder verwenden Sie +/- um das Tempo einzustellen (BPM Standard 120). Drücken Sie CLICK zum Starten/Stoppen. Im Metronom-Modus drücken Sie SELECT um den Schlagtyp (r: 2/4/8/16), die Taktzahl (b: 01-09) und die Lautstärke (L: 00-31) einzustellen.

Wie nehme ich eine Spielsequenz auf?

Im KIT- oder CLICK-Modus drücken Sie REC: Das Display blinkt 'REC'. Schlagen Sie eine Trommel an, um die Aufnahme zu starten (Display blinkt '-'). Drücken Sie erneut REC oder PLAY zum Stoppen: A-1 wird angezeigt. Drücken Sie ▶ um die Sequenz abzuspielen. Zur Neuaufnahme gehen Sie erneut in die Aufnahmebereitschaft ohne Anschlag; der vorherige Track wird abgespielt.

Kann ich das Schlagzeug an einen Computer oder ein Smartphone anschließen?

Ja, über den USB-MIDI-Anschluss (USB-B-Kabel nicht enthalten). Das Modul kann mit Musiksoftware (DAW) interagieren, zum Lernen oder Komponieren. Für Audioausgang schließen Sie den Audioausgang Ihres Geräts an den AUX IN-Eingang des Schlagzeugs an, um die Klänge zu synchronisieren.

Was tun, wenn eine Trommel keinen Ton erzeugt?

Überprüfen Sie zuerst die Verbindungen der Triggerkabel im Soundmodul (sie müssen fest eingesteckt sein). Bei der Bassdrum stellen Sie sicher, dass der Schalter je nach Pedaltyp auf A (mechanischer Modus) oder B (Pedalmodus) steht. Wenn das Problem weiterhin besteht, setzen Sie die Einstellungen zurück, indem Sie lange + drücken, bis 'RES' angezeigt wird.

Wie reinige und pflege ich das Schlagzeug?

Verwenden Sie ein weiches, fusselfreies Tuch, das leicht mit Wasser oder einem milden Reinigungsmittel befeuchtet ist. Verwenden Sie niemals Farbe, Verdünner oder aggressive Chemikalien. Vermeiden Sie direkte Sonneneinstrahlung, übermäßige Hitze (Klimaanlage) und Feuchtigkeit. Bewegen Sie das Gerät vorsichtig, um Stöße zu vermeiden.

Besteht ein Risiko von Störungen mit anderen Geräten?

Ja, dieses Produkt kann Störungen bei Radio, Fernseher, Routern, Kühlschränken oder Motoren verursachen. Bei Rauschen entfernen Sie das Schlagzeug von diesen Quellen. Das Produkt entspricht FCC Part 15, muss aber jegliche empfangenen Störungen akzeptieren.

Wie setze ich die Werkseinstellungen zurück?

Im Trommeleinstellungsmodus (drücken Sie KIT dann SELECT) drücken Sie lange die Taste + bis das Display 'RES' anzeigt. Dies stellt die Werkseinstellungen aller Trommeln wieder her.

Kann ich ein zusätzliches Becken hinzufügen?

Ja, das Modul verfügt über einen Erweiterungsanschluss AUX IN (oder 'AUGMENTER'-Anschluss im Diagramm), mit dem ein zusätzliches Becken (nicht enthalten) angeschlossen werden kann. Schließen Sie es einfach an diesen Anschluss an.

BEDIENUNGSANLEITUNG MD200E-P Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

ELEKTRONISCHES SCHLAGZEUG BENUTZERHANDBUCH

MODELL: MD200E-P

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen lediglich eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den größten Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

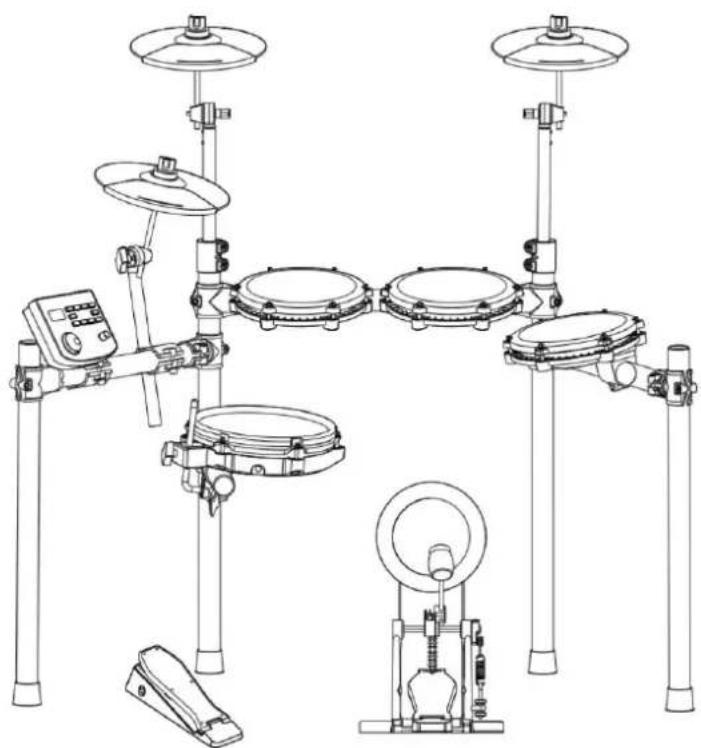

ELEKTRONISCHES SCHLAGZEUG

MODELL: MD200E-P

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zu unseren Produkten? Benötigen Sie technische Unterstützung? Kontaktieren

Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

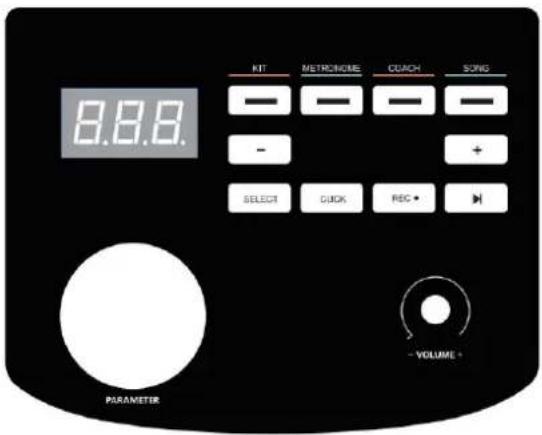

FUNKTIONSEINFÜHRUNG

Vielen Dank, dass Sie sich für unser elektronisches Schlagzeug entschieden haben. Das elegante und filigrane elektronische Schlagzeug ist die perfekte Kombination aus moderner neuer elektronischer Technologie.

• Bevor Sie dieses Produkt verwenden, lesen Sie bitte die Anweisungen sorgfältig durch.

• 32 Schlagzeugsätze, 480 Klangfarben, 30 Lieder
• Unterstützt die Anpassung der Empfindlichkeitsparameter jeder Trommel. Drei Unterrichtsmodi.
• Geschwindigkeitsregelung: 30 ~ 250 Schläge/min
• Metronom: 1-9 Typen
• Weitere Funktionen: Parameterspeicherung, -rücksetzung und -aufzeichnung;
• dreistellige LED-Anzeige;
• Schnittstellen: Stromversorgung DC, USB-MIDI, Kopfhörer, Audioeingang, Audioausgang

ANMERKUNG!

• Bei diesem Produkt handelt es sich um ein elektroakustisches Instrument. Es ist normal, dass nach dem Einschalten ein leises

Stromgeräusch im Lautsprecher oder Kopfhörer zu hören ist.

Halten Sie das Gerät während der Verwendung von „Radio, Fernseher, Antennenempfänger, Router, Kühlschrank, Fernsehgerät, Motor und anderen elektrischen HF-Störquellen“ fern.

INHALT

FUNKTION EINFÜHRUNG 1

INHALT 2

INSTALLATIONSANLEITUNG 3

ÜBERPRÜFEN SIE DIE BEILIEGENDEN ELEMENTE 3

EISEN-ROHRHALTER 4

TROMMELINTUBATION 4

MONTAGESTÄNDER 5

INSTALLATION DES DRUM-MODULS 5

SCHLAGTEILE UND SOUNDMODUL INSTALLIEREN 6

INSTALLIEREN DER KICK DRUM 7

MONTAGE DER HAMMERSTANGE 7

DIE KICK DRUM WIRD MIT DEM STEP HAMMER FESTGEHALTEN

SCHLAGTEIL-ANSCHLUSSKABEL EINSTECKEN 7

ABBILDUNG DES SOUNDMODUL-PORTS 8

ANSCHLUSS DES NETZKABELS 8

USB-MIDI-ANSCHLUSS 8

AUDIO-AUSGANGSANSCHLUSS 8

AUDIO-EINGANGSANSCHLUSS 8

KOPFHÖRERANSCHLUSS 8

PORT ERHÖHEN 8

BT-MODUS 8

BEDIENUNGSANLEITUNG 9

LEISTUNG 9

SCHLAGZEUGAUSWAHL 9

METRONOM 9

PRAXISFUNKTION 9

COACH-MODUS 9

DEMO-SONGS 10

TROMMELPARAMETER 10

AUFNAHMEFUNKTION 10

SPEICHERN/ZURÜCKSETZEN 10

USB-MIDI 11

ANHANG 11

TIMBRE 11

VOREINGESTELLTE DRUM-KITS 11

BENUTZERDEFINIERTE DRUM-KITS 11

DEMONSTRATIONSSONG 11

PRODUKTWARTUNG 12

SICHERHEITSVORKEHRUNGEN 13

INSTALLATIONSANLEITUNG

ANMERKUNG!

Bitte befolgen Sie die Anweisungen und lesen Sie die „Sicherheitshinweise“ im Benutzerhandbuch sorgfältig durch vor Gebrauch. - Dieses Produkt muss von einem Erwachsenen installiert werden. Überlassen Sie die Installation nicht Minderjährigen.

Überprüfen Sie die beigefügten Elemente

Bitte prüfen Sie nach dem Öffnen der Verpackung umgehend, ob diese vollständig ist. Bei Unvollständigkeiten wenden Sie sich bitte an ihren Händler.

Soundmodul Schlinge

Modulhalterung

Becken '3

Tom (3 Stick)

Hintere Halterung Verbindungshalterung Vordere Halterung

Trete

Signalanschlusskabel

Stimmschlüssel

Netzteil

Trommelstock Stielhammer

MONTAGEZEICHNUNG

02

Rohrhalter aus Eisen

• Der Ständer befindet sich in einer kleinen Einzelverpackung im Inneren der Box.

A

B

C

D

A

F

G

03

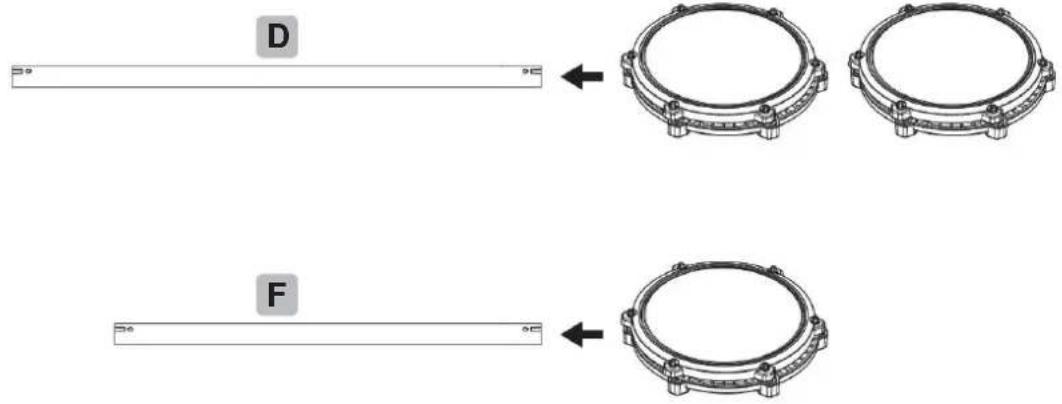

Trommelfellintubation

Montieren Sie die Trommel auf der Trommelstützstange.

INSTALLATIONSANLEITUNG

04

Montageständer

Ziehen Sie während der Installation die Schrauben fest und seien Sie vorsichtig, damit Sie sich nicht die Finger einklemmen. Montieren Sie die Halterung in der angegebenen Richtung.

B

Aus Sicherheitsgründen soll die Ausdehnungsbreite der Stütze nicht größer als 1,2 Meter sein.

05

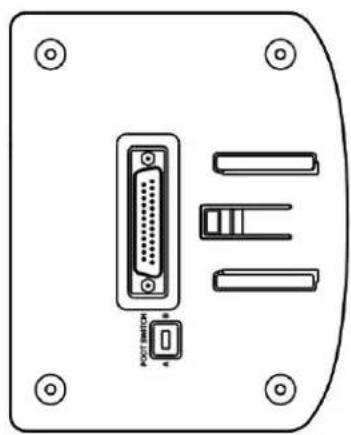

Installieren des Drum-Moduls

• Bitte setzen Sie es während der Installation an der richtigen Stelle ein.

Richten Sie das Mainframe-Drummodul an der Mainframe-Boxschiene aus und setzen Sie es ein. Nachdem Sie es bis zum Boden eingeschoben haben, können Sie hören, wie die Schnappstücke hochspringen.

06

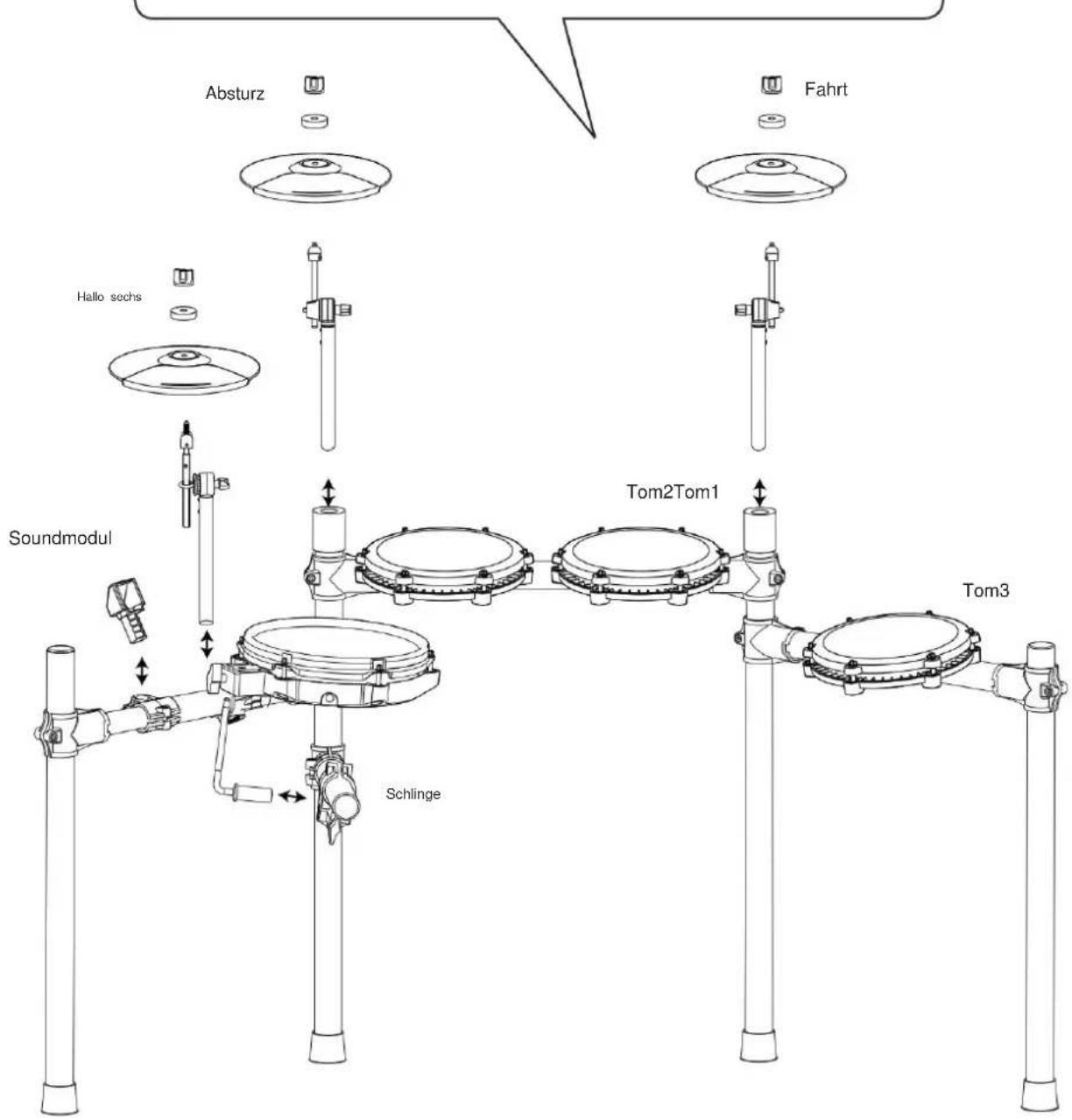

Schlagteile und Soundmodul einbauen

Ziehen Sie die Schrauben nach dem Einsetzen der Trommel fest, um ein Lösen zu vermeiden. - Achten Sie darauf, das Becken nicht zu fest anzuziehen; lassen Sie etwas Spielraum, damit sich das Becken auf und ab bewegen kann.

Die Mutter und Ringpolar der drei Beckenarmlösen, die drei Becken in die entsprechenden Arme stecken und die Mutter anschrauben. 3 Becken bzw. 1 Trommel in die entsprechenden Stützstangen stecken und die Schrauben festziehen. Hinweis: Die Funktionen der einzelnen Becken, Toms und Snaredrums sind entsprechend, darauf ist für die korrekte Installation die Zubehöridentifikation zu beachten!

INSTALLATIONSANLEITUNG

07

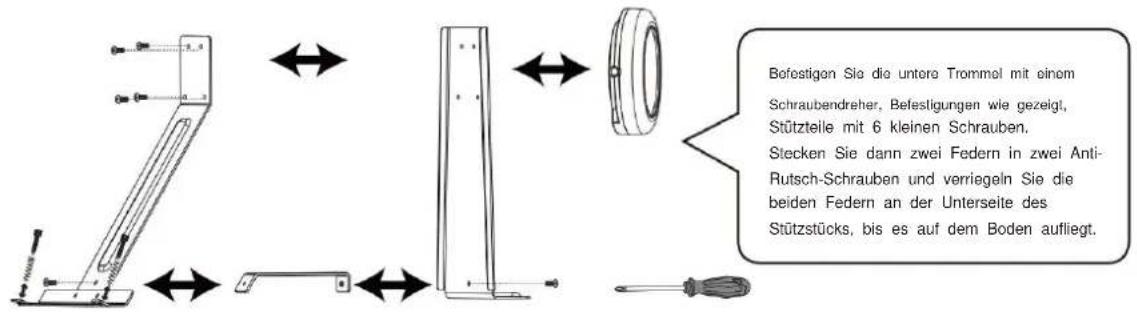

Installieren Sie die Kick-Drum

Ziehen Sie beim Einbau die Schrauben fest und achten Sie darauf, sich nicht die Finger einzuklemmen.

08

Installieren Sie die Hammerstange

• Die Stange sollte in Spitze eingefügt werden

und die Schrauben sollen festgezogen werden, um ein

Lösen zu verhindern.

Stecken Sie die Hammerstange in das runde Loch

in a: Abhängig davon, wie Sie den Wollamure.

um im mit der Trommeloberfläche auszuziehen.

und anschließend.

Stimmschraube festziehen.

Stecken Sie die feste Eisenstange in das Loch

wie in der Abbildung gezeigt.

09

Die Kick Drum wird mit dem Stufenhammer

Die untere Trommel und der Stufenhammer sollen befestigt sein

und festgezogen, um ein Herunterfallen zu verhindern

Den überstehenden Rand der

unteren Trommel in die

Hammerbefestigungsplatte wie

in der Abbildung gezeigt

Figur, und straften

de Schrauben.

10

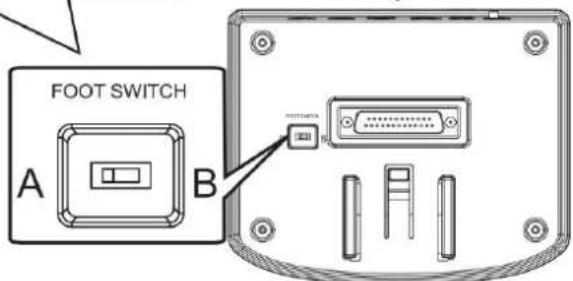

Schlagteil-Anschlusskabel einstecken

• Bitte stecken Sie das Verbindungskabel an der richtigen Stelle ein, um einen schlechten Kontakt zu

vermeiden, und stecken Sie es korrekt ein, wie in der Abbildung gezeigt.

Bitte überprüfen Sie, ob die untere Trommel Geräusche macht.

Wenn kein Geräusch zu hören ist, schalten Sie bitte den Schalter ein:

Schalter in A: mechanischer Kick-Drum-Modus

Schalter in B: Pedalmodus.

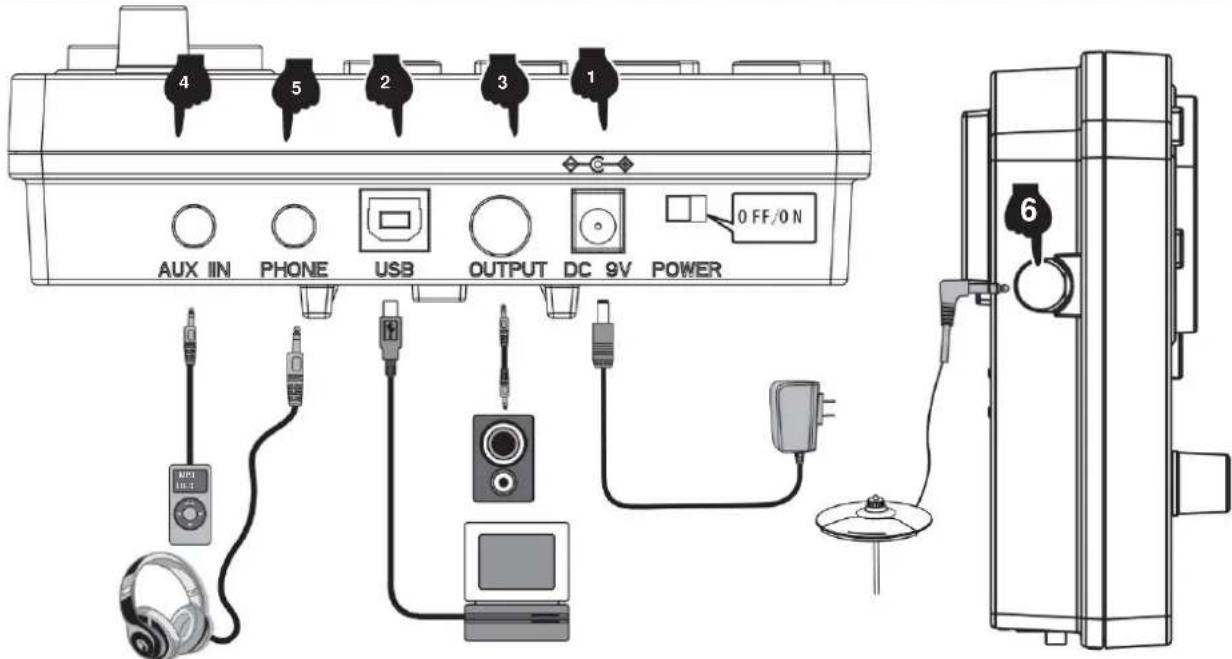

ABBILDUNG DES SOUNDMODUL-PORTS

1 NETZKABELANSCHLUSS

1. Bei Gebrauch schließen Sie die Stromklemme gemäß dem Diagramm an und stecken Sie in die Steckdose des Soundmoduls. an einem Ende und einer 100-240V-Haushaltssteckdose am anderen Ende. (Abb. 1)
2. Wenn Sie das Produkt längere Zeit nicht verwenden, ziehen Sie bitte den Netzstecker und bewahren Sie ihn ordnungsgemäß auf.

2 USB-MIDI-ANSCHLÜSSE

Durch die Verwendung der MIDI-USB-Schnittstelle für elektronische Drums ist die Interaktion mit Musikgeräten über MIDI möglich.

1. Durch die vorinstallierte Musiksoftware auf Computern und Mobiltelefonen können wir lernen, zu spielen, Musik zu komponieren, zu speichern und andere Funktionen nutzen. (Abb. 2)
2. Bei Anschluss an einen Computer oder ein Mobiltelefon muss der Audioausgang des Geräts mit der Audioeingangsbuchse der Modulbox verbunden werden, um die Soundeffekte auf dem Gerät zu synchronisieren. (Abb. 5)

3 AUDIO-AUSGANG

An den Audioausgang können Aktivlautsprecher (spezieller E-Drum-Lautsprecher) und große Audiogeräte angeschlossen werden. (Abb. 3)

4 AUDIO-EINGANG

Über den Audioeingang können Sie das Wiedergabegerät der Tonquelle (z. B. MP3, Mobiltelefon und andere Audiosignaleingänge) zur Wiedergabe an die Modulbox anschließen. (Abb. 4)

5 KOPFHÖRER-ANSCHLUSS

Durch den Anschluss von Kopfhörern können Sie die Details der Perkussion mithören und andere nicht stören, wenn Sie ohne angeschlossene Lautsprecher spielen.

6 PORT ERWEITERN

Über diesen Anschluss können Sie zur einfachen Erweiterung ein Becken hinzufügen. (Abbildung 6)

BEDIENERFÜHRUNG

1 LEISTUNG

Stecken Sie den DC-Stecker in den DC 9V-Anschluss oben auf der Steuereinheit. Schieben Sie den POWER-Schalter nach rechts (von vorne), um das Schlagzeug einzuschalten. Um das Schlagzeug auszuschalten, schieben Sie den Schalter nach links.

2 DRUM-KIT-AUSWAHL

Drücken Sie die KIT-Taste, um das aktuelle Drum-Kit anzuzeigen. Drehen Sie das Parameterrad oder verwenden Sie die Tasten < - / + >, um das gewünschte Schlagzeug auszuwählen. Es stehen 32 Schlagzeug-Sets zur Auswahl - siehe Schlagzeug-Set-Liste auf Seite 11.

3 METRONOM

1. Drücken Sie die METRONOME-Taste, um in den Metronommodus zu wechseln.
2. Auf dem Bildschirm wird der Geschwindigkeitswert angezeigt (Standardgeschwindigkeit 120 BPM). Drehen Sie das Parameterrad oder verwenden Sie die Tasten +/-, um die Metronomgeschwindigkeit zu ändern. Drücken Sie die CLICK-Taste, um das Metronom zu starten.
3. Drücken Sie die SELECT-Taste im Metronommodus, und der Bildschirm springt zur Einstellung der Metronomparameter-Schnittstelle. Sie können die Tasten +/- drücken, um den Parameter auszuwählen, den Sie anpassen möchten:

A. r (Schlagart: 2,4,8,16) B. b (Schlagzahl: 01-09) C. L (Metronomlautstärke: 00 (aus) -31), und drehen Sie dann das Parameterrad, um die Parametereinstellungen anzupassen.

1. Sobald die Parameter eingestellt wurden, drücken Sie die SELECT-Taste, um zu bestätigen und die Parameteroberfläche zu verlassen.

Mit der CLICK-Taste können Sie das Metronom nach Wunsch starten und stoppen.

4 PRAXISFUNKTION

Der "Coach"-Trainermodus dieses Produkts kann dabei helfen, Geschwindigkeit, Genauigkeit und Ausdauer aufzubauen und die Übungsfunktion eines besseren

Rhythmusgefühls zu entwickeln. Machen Sie unter der Aufsicht des "Coach"-Trainermodus Fortschritte!

Drücken Sie die Taste "Trainer", um in den Trainermodus zu gelangen. In diesem Modus gibt es drei Übungsmodi. Wählen Sie den Übungsmodus

über das Datenrad oder die Tasten < + > < ->.

1. Übungsmodus 1: C-1-Schlagerkennungsübung: Schlagen Sie die Trommel mit einer festen Geschwindigkeit, um die Genauigkeit des Schlags zu trainieren.
2. Übungsmodus 2: C-2 Silent Strike-Modus: Das Metronom lässt einen Abschnitt erklingen und einen Abschnitt stummschalten, um die

Schlaggenauigkeit ohne Metronom-Aufforderung zu trainieren. Es handelt sich um eine erweiterte Version des Übungsmodus 1.

1. Übungsmodus 3: C-3 Geschwindigkeitsschlagübung: Das Metronom ändert automatisch die Geschwindigkeit, erhöht

vom langsamsten Tempo zum schnellsten und reduziert dann vom schnellsten zum langsamsten Tempo, so

um die Schlagausdauer zu trainieren.

5 COACH-MODUS

1. Der "Coach"-Trainingsmodus dieses Produkts kann Geschwindigkeit, Genauigkeit und Ausdauer aufbauen. Drücken Sie die COACH-Taste, um in den Trainermodus zu gelangen. In diesem Modus gibt es drei Übungsmodi. Verwenden Sie das Parameterrad, um auszuwählen, welcher Übungsmodus.

Taste, um in den Trainermodus zu gelangen. In diesem Modus gibt es drei Übungsmodi. Verwenden Sie das Parameterrad, um auszuwählen, welcher Übungsmodus.

A. Übungsmodus 1: C-1 Übung zur Schlagkennung – Schlagen Sie die Trommel mit einer festen Geschwindigkeit, um die Genauigkeit des Schlags zu trainieren. B. Übungsmodus 2: C-2 Stiller Schlagmodus – das Metronom lässt einen Abschnitt erklingen und einen Abschnitt stummschalten, um zu trainieren.

C. Übungsmodus 3: C-3 Geschwindigkeitsschlagübungen - das Metronom ändert automatisch die Geschwindigkeit von der langsamsten

C. Übungsmodus 3: C-3 Geschwindigkeitsschlagübungen – das Metronom ändert automatisch die Geschwindigkeit von der langsamsten

zum Schnellsten und dann vom Schnellsten zum Langsamsten.

1. zum Üben auf der Trommel mitspielen.

Nach vier vorläufigen Schlägen zeigt das Display:

(zu langsam)

(Gut)

(zu schnell)

BEDIENERFÜHRUNG

1. Sobald Sie den Coaching-Modus abgeschlossen haben, wird eine Punktzahl von 0-100 angezeigt, die die Genauigkeit der Übung bewertet. C-1-Modus: Drücken Sie die SELECT-Taste, um zur Parametereinstellungsoberfläche zu gelangen. Sie können die Anzahl der Übungseinheiten (Sitzungen) nach Bedarf einstellen (01-32). Die Anzahl der Übungssitzungen bestimmt die Länge dieser Übung. C-2-Modus: Drücken Sie die SELECT-Taste, um die Parametereinstellungsoberfläche aufzurufen. Sie können die Anzahl der Übungssitzungen nach Bedarf anpassen (04-32). Die Anzahl der Übungssitzungen bestimmt die Länge dieser Übung. C-3-Modus: Drücken Sie die SELECT-Taste, um die Parametereinstellungsoberfläche aufzurufen. Sie können die Rate einstellen, mit der die BPM sich ändern (01-09 BPM).
2. Drücken Sie die CLICK-Taste erneut, um den Coach-Modus zu beenden.

6 DEMO-SONGS

1. Drücken Sie die SONG-Taste, um in den Demo-Modus zu gelangen. Es stehen 30 Demos zur Auswahl. Auf dem Bildschirm wird die aktuelle Demosongnummer (01-30) angezeigt.
2. Drücken Sie die Taste < >, um mit der Wiedergabe der Demosongs zu beginnen. Um die Wiedergabe zu stoppen, drücken Sie erneut die Taste < >.
3. Drehen Sie das Parameterrad oder drücken Sie die Tasten +/-, um einen Demosong auszuwählen.
4. Drücken Sie die SELECT-Taste im Song-Modus, um zur Song-Parameter-Einstellungsoberfläche zu gelangen. Sie können den Drum-Sound ein- oder ausschalten, indem Sie am Parameterrad drehen (der Drum-Sound ist standardmäßig eingeschaltet).
5. Drücken Sie zur Bestätigung und zum Verlassen der Parameteroberfläche die Taste AUSWAHL.

7 TROMMELPARAMETER

1. Drücken Sie die KIT-Taste und auf dem Display erscheint 01 (Drum-Kit-Nummer). Drücken Sie SELECT, um in den Drum-Parameter-Anpassungsmodus zu gelangen.
2. Tippen Sie auf die Trommel, die Sie anpassen möchten, und drücken Sie dann die Tasten +/- , um den Parameter für die Anpassung auszuwählen. Empfindlichkeit

A. S(01-06). Triggerschwelle t(01-32).

Übersprechschwelle c (01-32)

B. Wiederholter Trigger r(01-32) Trommelkraft

V (01-03). Trommellautstärke L (00-31).

1. Ändern Sie die Parameter durch Drehen des Parameterrads und drücken Sie zum Speichern lange auf die - Taste. Der Bildschirm mit der Anzeige SAV zeigt an, dass die Parameteranpassung erfolgreich gespeichert wurde.
2. Um die Trommelparameter auf die Werkseinstellungen zurückzusetzen, drücken Sie lange die Taste +, bis auf dem Bildschirm RES angezeigt wird.
3. BITTE BEACHTEN: Die Parameter für die 3 Tom-Drums können nicht einzeln eingestellt werden.

8 AUFNAHMEFUNKTION

1. Drücken Sie die Taste < REC >, wenn die Kontrollleuchte in den Zuständen "KIT" und "CLICK" leuchtet und auf dem Bildschirm die Wörter "REC" blinken atmend und wechseln in den Aufnahmevorbereitungszustand.
2. Tippen Sie auf eine beliebige Trommel und das Metronom ertönt. Zu diesem Zeitpunkt zeigt der Bildschirm "---" im blinkenden Zustand der Atmung an und beginnt mit der Aufnahme.
3. Drücken Sie die Taste < REC > oder < PLAY > erneut. Die Aufnahme stoppt und "A-1" wird auf dem Bildschirm angezeigt.
4. Drücken Sie <▶>, um die Wiedergabe der aktuellen Aufnahme zu starten, und drücken Sie erneut, um die Wiedergabe zu stoppen.
5. Wenn Sie ohne Klopfen erneut in den Aufnahmevorbereitungszustand wechseln, wird das zuletzt aufgenommene "A-1" wiedergegeben.

9 SPEICHERN/ZURÜCKSETZEN

1. Um die Parameter zu speichern, drücken Sie lange auf die Taste <. Auf dem Bildschirm wird SAV angezeigt.
2. Um die Parameter zurückzusetzen, drücken Sie lange auf die Taste < + > und auf dem Bildschirm wird RES res angezeigt.

10 USB-MIDI

Um die MID-Funktion des Drum-Kits zu nutzen, stecken Sie ein USB-B-Datenkabel (nicht im Lieferumfang dieses Drum-Kits enthalten) in die Steuereinheit und stellen Sie eine Verbindung zum PC/Smartphone her.

ANHANG

Timbre

Trele.

1. Pop-Kick 2.

Fick Kick

1. Herer Int
2. Original Kick 5.

1. Akustischer Kick
2. Session Kick
3. Modern Kick
4. Blue's Kick
5. Klassischer Kick
6. Synthgaze Kick 22.

Freak Kick

1. Stäcke lreten
2. Grunge-Kick 25.

70sr-Kick

1. 30er Kirk
2. Populamr Kirk
3. Sham Kek
4. Angrifslit
5. After, Trill
6. Fairfax-Tri
7. Militärischer Tst

Schlinge.

1. Pop Snare 34.

Fuck Share

35. Harte Schlinge

1. Original Snare 37

Pop Rock Snare 38

Rock-Snare

1. Metall Schlinge

40. Power Metal Snare

1. Speed Metal Snare 42

Pop Jazz, 43. Jazz

Snare

44. 908

45. 909

46. 808-808-47

Standard Snare

1. Akustische Snare
2. Session-Schlege
3. Moderne Snare
4. Blues-Snare
5. Klassische Snare
6. Synthaze Snare 54.

Freak Snare

55. Slicks Snare

1. Grungo-Snare 57.

70er Jahre Snare

1. 80er Snare
2. Bolcbe Snare 60

Slam Snare

1. Angriffsschläge
2. Alte Schlinge
3. Fairfax-Schlinge
4. Militärische Snare

95. Pop. Spar. Rim

1. Sprei auf den Snag Bm
2. Hartor, Sra.
3. Original Snare Rim 69

PopRock, Spruce Rhyme

70.Bock-Snare-Bim

1. Snaro-Rand aus Metall

72.PowerMetal,Share-Band

1. SpeedMetal Share-Rand
2. PopJazz Spare Bim
3. Jazz Song Ring

7.200

78. Spono SparePim

1. Standard-Snare-Rand

80. Akustischer Spare Bim

1. Seering Space Big
2. Moderate-Crown Blood
3. Bruce Searr Ford
4. Kassischer, Snare-Bim

B5. Synthgaze Snare Rim

1. Freak Snare Rim

87. Slices, Spare, Rim

88. Gauge, Snare Rim

89. Tune or Spare Rim

80. 80% Share Ring

1. Belinster, Spare Ring

82. Slam, Spare Band

20.4

01A

95. Fairfax Snare B

90, Mieinischer Spare Bin

1. Pop Top 1

98. Scholl auf Tom 1

1. Harker Tom I
2. Original Tom!
3. PapRock Tarn1
4. Rock Tom!
5. Metall Tom1

104.PowerMotal Tom1

105 SpeedMeta

106 PopJazz, Tom1

1. Jazz Tom!

108.508

109.909

1. Lied Tom1

111. Standard Tom 1

1. Akustik Tom 1
2. Session Tom
3. Modern Tom 1
4. Blues Tom 1
5. Klassischer Tom 1
6. Synthgaze Tom
7. Freak Tom 1
8. Stock Tom 1

120. Grunge Tom

1. 70er Tom 1

122. 80er Tom

1. Bollobt Tom 1

124. Slam Tom

1. Angrill Tom
2. Alber Tom
3. Fairfax Tom 1
4. Militär-Tom 1 129

Pop-Tom2

1. Scheiß auf Tom2
2. Harter Tom2
3. Original Tom2
4. PopRock Tom2

134. Bock Tsm2

135. Motel Tom2

136. PowerMetal Tom2

1. SpeedMelai Tom2 138.

PopJazz Tom2

139. Jazz Tom2

140.808

141.909

1. Led Tom
2. Standard Tom2
3. Akustik Tom2
4. Sesson Tom2
5. Modemer Tom2
6. Bues Tom2
7. Klassischer Tom2
8. Synthgaze Tom2
9. Freak Tom2
10. SiOke, Tom2
11. Gupte Tom2

153.70er Tom2

154.80et Tom2

1. Belieast Tom
2. Siam Tom2

1. Metal Tom3
2. PowerMetal Tom3

169 SpeedMetal Tom3 170

PopJazz Top3

1. Jazz Tom3

172.808

173.909

174.SanpeTnp3

1. Standard Tom3
2. Akustik Tom3
3. Session Tom9

178. Moderner Tom3

1. Bucs Tom3
2. Klassischer Tom3

181. Synthaez Tom3

1. Freak Tom3
2. Stoeke Tom3
3. Grunge Tom3

185. 70er Tom3

1. Beliebster Torn3
2. Siam Tom3
3. Angrif Tom3
4. Alter Tom3
5. Fairfax Tom3
6. Millir Tprn3

Absturz.

1. Png Cash1
2. Scholb auf Crash 1

195.Herer Abszur!

1. Original Crash
2. PopRock Crash!

198.Felssturz1

199.Metal-Crash1

1. PowerMetal Crash1
2. SpeedMetal Crash 1 202

PopJazz Crash 203. Jazz

Crash1

204.808

205.909

1. Songo Crash1
2. Standard Crash1
3. Akustik Crash1
4. Session Crash1
5. Moderner Absturz1
6. Blue Crash1
7. Klassischer Crash 1
8. Synthgaze Crash 214.

Freak Crash

1. Stücke Crash
2. Gunge Crash!
3. 70er Crash 1
4. 80er Crash 1
5. Beliebter Crash 220

Slam Crash1

1. Angriffsabsturz1
2. Alter Absturz1
3. Fairfax-Unfall
4. Militär Crash1 225

Pop Crash1 Rim 226. Fick

Crash1 Rim

PopRock Crash1 Folge 230. Rock

Crash1 Felge

1. Metall Crash1 Felge
2. PowerMetal Crash1 Feige
3. SpeedMetal Crash1 Rim 234

PopJazz Crash1 Rim 235. Jazz

Crash1Rim

1. 90B

237.909

1. Songo Crashi Figo
2. Standard Crash1 Felge
3. Akutik Crash1 Rim
4. Session Crash1 Felge
5. Moderne Crash1 Felge
6. Blues Crash1 Felge
7. Klassische Crash1 Felge
8. Synthpaze Crash1 Rim 246

Freak Crash1 Rim

1. Sticks Crash! Folge
2. Grungc Crash1 Felge 249

70er Crash1 Felge

250.80er Crash1 Felge

1. Beliebige Crash1 Felge 252.

Slam Crash!-Felge

1. Angriff Crash1 Felge
2. Alle Crash1 Felge
3. Fairfax Crash! Felge
4. Militärische Crash1 Felge

Fahrt.

1. PopFahr
2. Fock-Fahr

259. Harte Fahrt

1. Original 261

Pop-Rock-Fahrt

1. Rock-Eide

253 Metal-Fahrt

1. Power-Metal-Fahrt
2. Speed-Metal-Fahrt
3. Pop-Jazz-Ride
4. Jazz-Fahrt

268.808

269.909

270.SonoJacht

1. Standardlahr
2. Akustische Fährt
3. Sosios-Fahr
4. Moderne Fahri
5. Blues-Fahr
6. Klassische Fahri
7. Syntingaza-Fahr
8. Frank Rico
9. Slicks Fahr

280Gauge-Eahr.

281.70er-Jahre-Faht

282.80er-Jahre-Fahr

1. Belichte Fahrt
2. Sun Fahrri
3. Angnifstahrt
4. alte Fahne
5. Fairfax-Fahrrad
6. Milkfahren
7. Pop Ride Felge
8. Fick, Fahrt, Folgo
9. Hard Ride Felge
10. Original Ric
11. PopRock Ride Rhyme
12. Rock Ride Felge

295. Metallfelge

296. PowerMetal Ride Felge

1. SpeedMotei, Birt, Elegs
2. Panjazz, Ride, Big
3. Jazz Ride Felge

300.809

301.909

302. Songo-FaHfeBae

1. Standard Fahmadleige
2. Akustik-Ride-Rand
3. Session Ride Felge

306.Moderno Fahrligo

1. Blues Ride Felge
2. Classic Ride-Felge

309.Synthgaze-Fahfelge

1. Freak Rie-Feige
2. Sticks Ride Fggo
3. Gunge Ride Felge

313.70er Jahre Pire Fagia

314.00er Jahre Ride Fege

1. Bellefonte, Eride, Falro
2. Sam Ride-Felge
3. Angrilfashrilge
4. Ate Fehlfge

319.Fairfax-Fabrikfalen

1. Mietrische Fahrteige

Hale Hul.

1. Pen Hi-Hat, offen
2. Schmib auf das oien libet
3. Hengs Hi-Hat, offen
4. Original-Hal al'offen
5. PopRock Hi-Hat Open
6. Rock Hi-Hat offen 327.

Metal Hi-Hat offen 328

PowerMetal Hi-Hat offen 329

offen 353. Pop Hi-Hat geschlossen

1. Scheiß auf die HiHat
2. Hardcore Hi-Hat Close-up
3. Original Hi-Hat Schläger 357

PopFlock Hi-Hat Schleifer

1. Rock Hi-Hat Schleifer
2. Metal Hi-Hat Schleifer
3. PowerMetal Hi-Hat Schleifer
4. SpeedMetal Hi-Hat Schleifer 352

PopJazz HiHat Schleiber

1. Jazz Hi-Hat Schließen

364.809

365.909

356 Songo H-Hat Schließen

1. Standard H Hat Schleiber
2. Akustische Hi-Hat Schließen
3. Session Hi Hat Schließen

370. Modernes Hi-Hat Schließen

1. Blue H-Hat Schließen
2. Klassisches H Hat Schließen
3. Synphage H-1/Hal Schließen
4. Frank Hi-Hat Schließen
5. Sicks Hi-Hat Schließen
6. Grunge Hi-Hat Schließen
7. 70er Hi-Hat Close
8. 80er Hi-Hat Close
9. Belebte Hi-Hat Schließen
10. Steel Hi-Hat Schließen
11. Attack Hi Hat Schließen
12. Alice H-Hat Close

383. Fairfax Hi Hat Schließen

1. Milhar-Hi-Hat Schließen 385.

Pop Hi Hat Pedal

380. Sch93 auf cas Hi Hat Pedal

387. Hares HII-Hat-Pedal

389. Original Hi Hat Pedal 389

PopRock H. Hat Pedal

1. Hock-Hat-Hat-Pedal
2. Hi-Hat-Pedal aus Metall
3. PowerMetal Hi-Hat-Pedal
4. SpeedMetal Hi-Hat-Pedal 394

PopJazz Hi-Hat-Pedal

1. Jazz-Hi-Hat-Pedal

396.808

397.909

1. Songo Hi-Hat-Pedal

399. Standard Hi-Hat-Pedal

ANHANG

400. Akustisches Hi-Hat-Pedal

Klassisches Hi-Hat-Pedal 405

432, Akustischer Crash2

1. Session Crash2

131. Modem Absturz2

1. Buna Crash?

450. Scheibe auf die Crash2-Felge

451. Harte Crash2-Folge

453. Original Crash2-Felge

---

433: PopPKC Challenge2 Rhynlo

1. Rock Crash2 Felge

455. Metal-I-Crash2-Felge

1. PowerMetal Crash2 Fols
2. PopJazz Crash2 Rim
3. Jazz Crash2 Felge

460.808

461-939

1. Sponn Cunst 2 Frist

463 Standard-Crash2-Felge

1. Militärische Crash2-Folge

Drum-Kombination Timbre

Benutzer-Drum-Gruppe

01 Pop	09 SpeedMetal	17. Sitzung	25 70er Jahre
02 Ficken	10 PopJazz	18 Moderne	26 80er Jahre
03 Schwer	11 Jazz	19 Blues	27 Beliebt
04 Original	12 808	20 Klassisch	28 Schlag
05 Pop-Rock	13 909	21 Synthblick	29 Angriff
06 Felsen	14 Songo	22 Freak	30 Alt
07 Metall	15 Norm	23 Stücke	31 Fairfax
08 PowerMetal	16 Akustik	24 Grunge	32 Militär

Demonstrationsmusik

Lied 001	Lied 007	Lied 013	Lied 019	Lied 025
Lied 002	Lied 008	Lied 014	Lied 020	Lied 026
Lied 003	Lied 009	Lied 015	Lied 021	Lied 027
Lied 004	Lied 010	Lied 016	Lied 022	Lied 028
Lied 005	Lied 011	Lied 017	Lied 023	Lied 029
Lied 006	Lied 012	Lied 018	Lied 024	Lied 030

PRODUKTWARTUNG

Eine sorgfältige Wartung und der Schutz dieses Produkts tragen wesentlich dazu bei, seine Lebensdauer zu verlängern und Fehler zu reduzieren.

1 Vermeiden Sie Hitze, Feuchtigkeit oder direkte Sonneneinstrahlung

Setzen Sie das Produkt nicht übermäßig direktem Sonnenlicht aus und platzieren Sie es nicht in der Höhe einer Klimaanlage oder an einem extrem heißen Ort.

2 Nicht in der Höhe von Fernsehgeräten oder Radios verwenden

Dieses Produkt kann den Empfang von Fernseh- und Radiosendern stören. Wenn dies passiert, entfernen Sie das Produkt vom Fernsehgerät oder Radio.

PRODUKTWARTUNG

3. Verwenden Sie keine Farbe, Verdünner oder ähnliche Chemikalien zur Reinigung.

Bitte verwenden Sie ein weiches, fusselfreies Reinigungstuch, das Sie in etwas Wasser oder ein spezielles Reinigungsmittel getaucht haben, um oberflächliche Flecken auf diesem Produkt zu entfernen.

4. Nicht schütteln, um eine Kollision zu vermeiden.

Beim Transportieren des Produkts ist Vorsicht geboten. Heftige Erschütterungen und Stöße sind strengstens verboten, um Schäden am Gehäuse oder an den internen elektronischen Komponenten zu vermeiden.

SICHERHEITSHINWEISE

STROMVERSORGUNG

	Warnung: Um das Verletzungsrisiko zu verringn, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
FC	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen und (2) diesen Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwänschten Betrieb verursichen können.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestruchenen Mülltonne weist daraufhin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit thisem Symbol gekennzeichneten Zubehörerteile So gekennzeichene Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern,müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Hersteller: Shanghaiuxinmuyeyouxianggsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

1. Umsatz, Sonstige, Netto, Beteiligung und Zahlungsmittel
2. Lani de paseo Poplazz

299.Lenta Jezz Rida

300.809

301.909

1. Liang Songge Ride
2. Lierte de pasoe estdar
3. Liota de paco sciisto

1. Beliebtheit Hi-Hat Close
2. Zatzasn fr-hai, blisku

381 Atak Hi-Hat Disko

1. Story hihat hisk
2. Zamikniejce hi-hatu Fairfax
3. Wojskay H-bat Zankin
4. Poppyy peda hi-hat

INSTALLIEREN DES DRUMMODULS 5

INSTALLIEREN DER SCHLAGTEILE UND DES KLANGMODULS -6

INSTALLIEREN DER KICKDRUM 7

INSTALLIEREN DES HAMMERSTABS 7

DIE KICKDRUM WIRD MIT DEM STUFENHAMMER BEFESTIGT

STECKEN SIE DAS AUFFÄLLIGE TEIL AN. VERBINDUNGSKABEL

ABBILDUNG DES SOUNDMODUL-PORTS 8

ANSCHLUSS DES STROMKABELS 8

USB-MIDI-PORT 8

AUDIO-AUSGANGSPORT 8

AUDIO-EINGANGSPORT 8

KOPFHÖRERPORT 8

PORT ERHÖHEN 8

BT-MODUS 8

BEDIENUNGSANLEITUNG 9

STROMVERSORGUNG 9

DRUMKIT-AUSWAHL -9

METRONOM -9

PRAXISFUNKTION 9

COACH-MODUS 9

DEMO-NUMMERN 10

TROMMELPARAMETER 10

AUFNAHMEFUNKTION 10

SPEICHERN/ZURÜCKSETZEN 10

USB-MIDI 11

ANHANG 11

KLANG 11

VOREINGESTELLTE DRUMKITS 11

BENUTZERDEFINIERTE DRUMKITS 11

DEMONSTRATIONSNUMMER 11

PRODUKTÜBERSICHT 12

SICHERHEITSMASSNAHMEN 13

INSTALLATIONSANLEITUNG

HINWEIS!

PopJazzkick 11. Jazz

look

12.808

15.909

1. Soroogran 15

Standard-Trap

1. Akustische Kick
2. SessionKick
3. Moderne Kick
4. Blues-Kick
5. Kassloke kick
6. Synthgaze-kkk 22

Freke kick

1. Stokken schuppen
2. Grunostrp 25.

Kix u de jaren 70

25.00000000000000000000000000000

1. Populaire trap
2. Slam-kick
3. Aarwaltrap

30.CudeKok

31.Fairfax-kick

1. Militaire Irap

Snaren.

1. Pop-sanardrum
2. Fuck Snaren
3. Hardo snaren
4. Originalsquare 37

Pocrock-saredrum 38

Rock sparo

1. Metallen strike
2. PowerMetal share
3. SpocdMetal snare 42.

Pppjz sny 43 Jzz

SNAF

4.808

45.879

1

Standard results

48.Akoestische snae

1. Vermeiden Sie Hitze, Feuchtigkeit oder direkte Sonneneinstrahlung.

E-CrossStu GmbH, Mainzer Landstr. 69, 60329 Frankfurt am Main.

UK

REP
