BEDIENUNGSANLEITUNG HR-004G Vevor
E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.
VEVOR®
TOUGH TOOLS, HALF PRICE
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

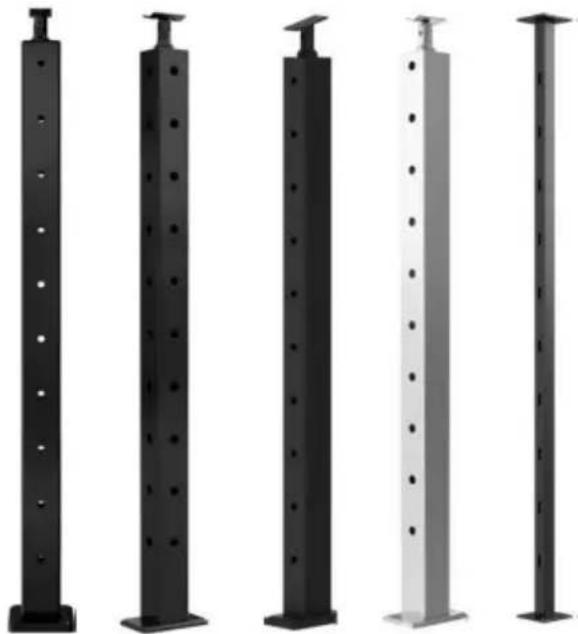

KABELGELÄNDERPFOSTEN
MODELL:HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/ HR-022/HR-023
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE
KABELGELÄNDERPFOSTEN
MODELL:HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/
HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014
HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/
HR-022/HR-023
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
WICHTIGE SICHERHEITSHINWEISE
WARNUNG: Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie
Betrieb oder Wartung dieses Produkts. Die Nichtbeachtung dieser
Warnungen und Anweisungen können zu Verletzungen oder
Schäden an wertvollem Eigentum.
- Die Warnung weist darauf hin, dass geeignete Maßnahmen ergriffen werden sollten, um die potenzielle Gefahr einer Verletzung.
- Produktfunktionen gelten für ordnungsgemäß und vollständig montierte Produkte nur.
- Bitte bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern auf, es ist kein Spielzeug.
Erlauben Sie Kindern nicht, damit zu spielen. - Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie
Seiten finden Sie im Montagediagramm dieses Handbuchs. Auspacken und
Trennen Sie alle Teile in einem sauberen Arbeitsbereich.
BEWAHREN SIE DIESE ANWEISUNGEN AUF
HAUPTMERKMALE
Dieses Produkt wird hauptsächlich für die Säuleninstallation von Drahtfunktionen verwendet und dekorative Accessoires.
Der Kabelgeländerpfosten von VEVOR besteht vollständig aus rostfreiem Stahl, der hat eine hohe Beständigkeit gegen Rost und Korrosion. Es wird für eine lange Lebensdauer funktionieren für Innen- und Außengeländer mit geringem Wartungsaufwand. Bitte beachten Sie, dass es nicht empfohlen für Küstenprojekte.
Wir arbeiten mit aller Kraft daran, qualitativ hochwertige Produkte und professionelle Service und machen VEVOR zu einer zuverlässigen Marke.
INSTALLATIONSANLEITUNG

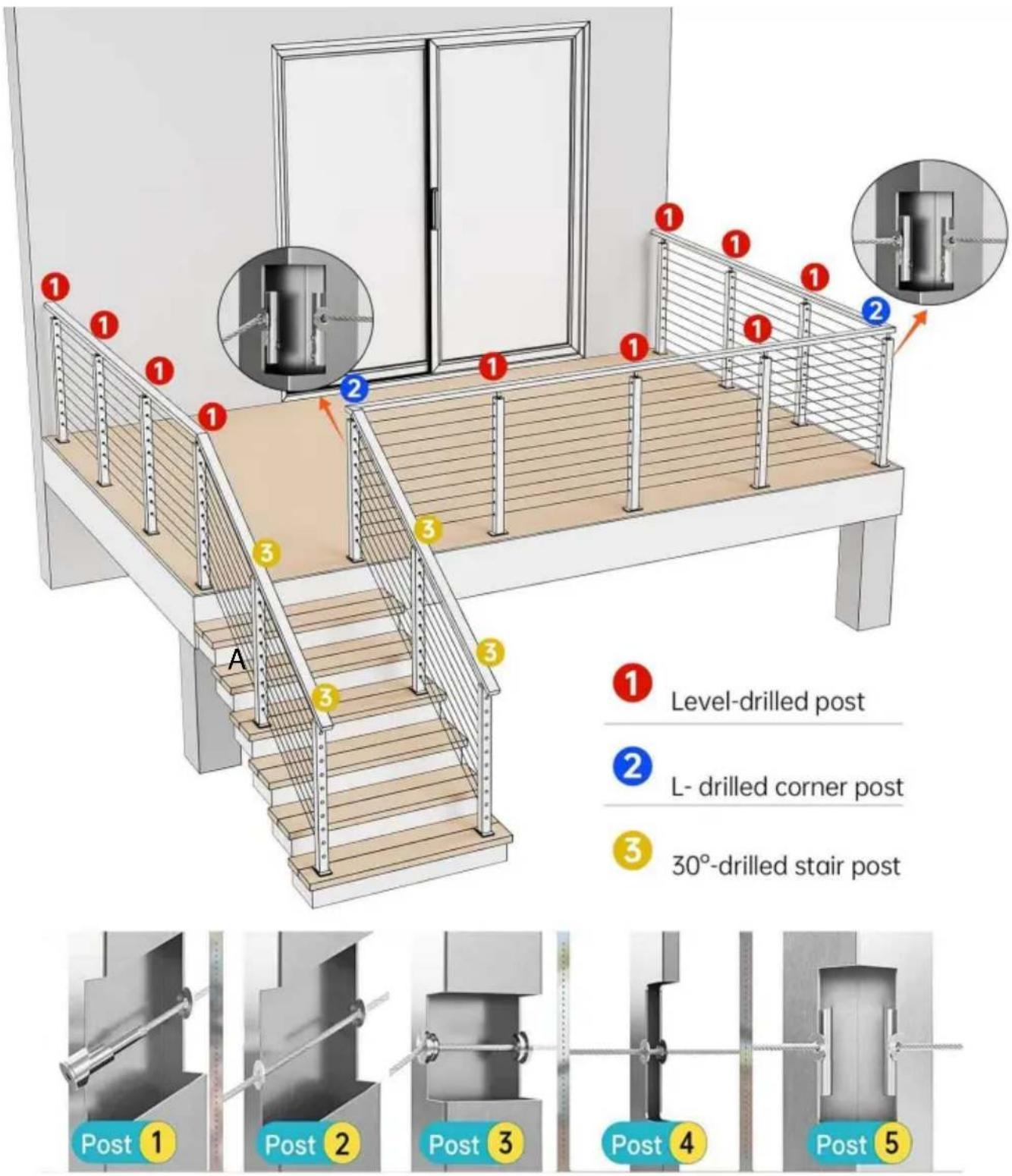

Einbauhinweise und Anwendbare Pfosten
Anwendbar auf alle technischen Installationsszenarien.
Hinweis: Dieses Produkt umfasst nur die Säule und deren Montage
Befestigungsmaterial, ausgenommen Drahtseil, Kabelgeländer-Set, Handlauf.
Hinweis: Die obige Abbildung ist nur ein Beispiel für das Installationslayout
Anzeige: Benutzer müssen das Layout entsprechend ihren tatsächlichen
Anforderungen erstellen und es an die Struktur der Säule und des Drahtseils, des Kabelgeländer-Kits, des Handlaufs und anderer Zubehörteile anpassen.
Für Beton- oder Holzboden
 |  |  |
| Schritt 1.Markieren Sie die Bohrung Punkte an den entsprechenden Installationsorte. | Schritt 2. Verwenden Sie einen Bohrhammer ein Loch für 12 zu machen bei den markierten Punkten. | Schritt 3.Hämmern Sie die Ankerschraube in die gebohrtes Loch. |
 |  | |
| Schritt 4. Ziehen Sie die Schrauben | Schritt 5: Schließen Sie den Deckel und befestigen Sie den Pfosten endgültig. | |
Hinweis: Achten Sie darauf, dass die Säule aufrecht steht, wenn Sie die Bodenplatte befe des Beitrags.

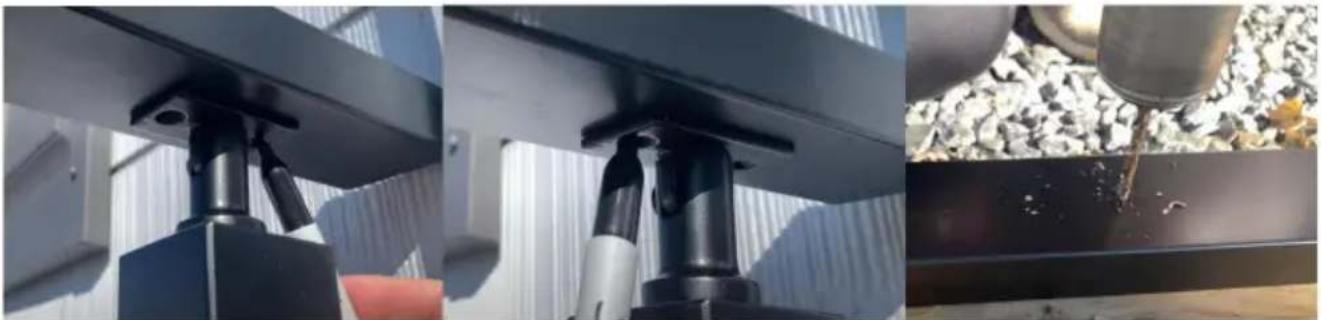

Montage mit Handlauf (horizontal)
Schritt 1: Feste Halterung
Schritt 2: Bestimmen Sie die Einbauposition des Handlaufs und markieren Sie die Position unter dem Handlauf und den Halterungslöchern, dann Löcher bohren.
ÿWenn es sich bei der Installation um einen Holzhandlauf handelt, können Sie den Blechschrauben.
Schritt 3: Befestigen Sie den Handlauf mit den selbstschneidenden Schrauben im Zubehör an der Support.
Es eignet sich auch für die Montage von Bogenhandläufen und Halterungen.

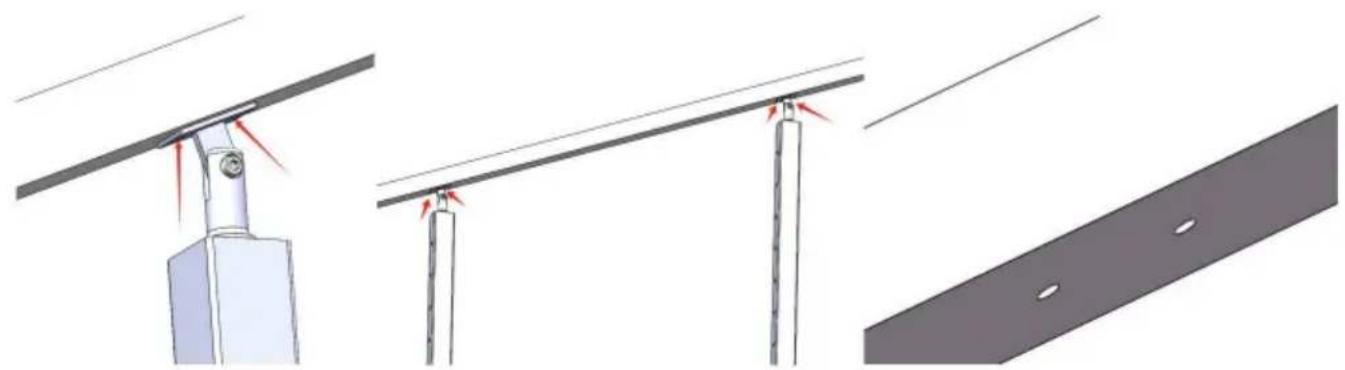

Montage mit Handlauf (Gefälle)
Schritt 1: Feste Halterung
Schritt 2: Passen Sie den Winkel der Halterung an die Unterseite des Handlauf.Bestimmen Sie die Einbauposition des Handlaufs und markieren Sie dann die Position unter dem Handlauf und den Halterungslöchern, dann bohren Sie Löcher. äWenn die Installation ein Holzhandlauf ist, können Sie direkt in die Blechschrauben.
Hinweis: Handlauf und Halterung können mit Hilfe von Klemmwerkzeugen vorfixiert werden, so dass mehrere Halterungsmontagepunkte gleichzeitig markiert und positioniert werden können.
Schritt 3: Entfernen Sie die Halterung vom Pfosten und befestigen Sie die Halterung anschließend mit den im Zubehör enthaltenen selbstschneidenden Schrauben am Handlauf.
Befestigen Sie Pfosten und Halterung wieder.
| Es eignet sich auch für die Installation aus Bogenhandläufen und Konsolen. | Für Modell HR-017 |
 |  |

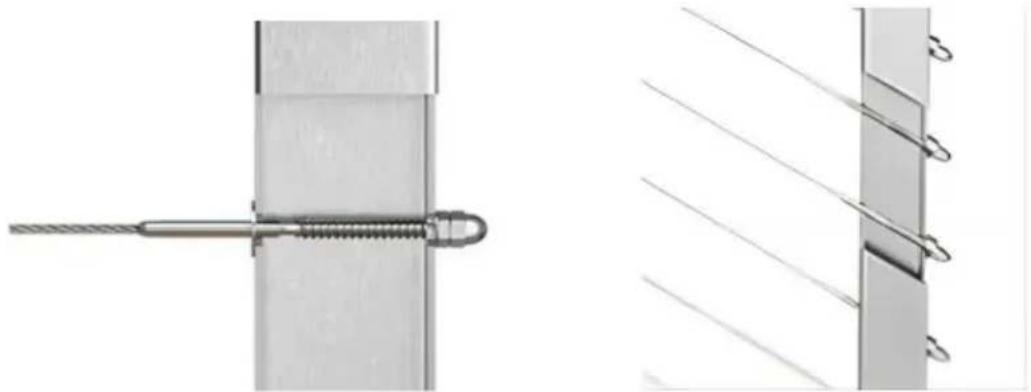

Installation mit Drahtseil und Beschlägen
Für Level-Radschutzhülse
Für Bolzenspanner Horizontale Montage und Winkel

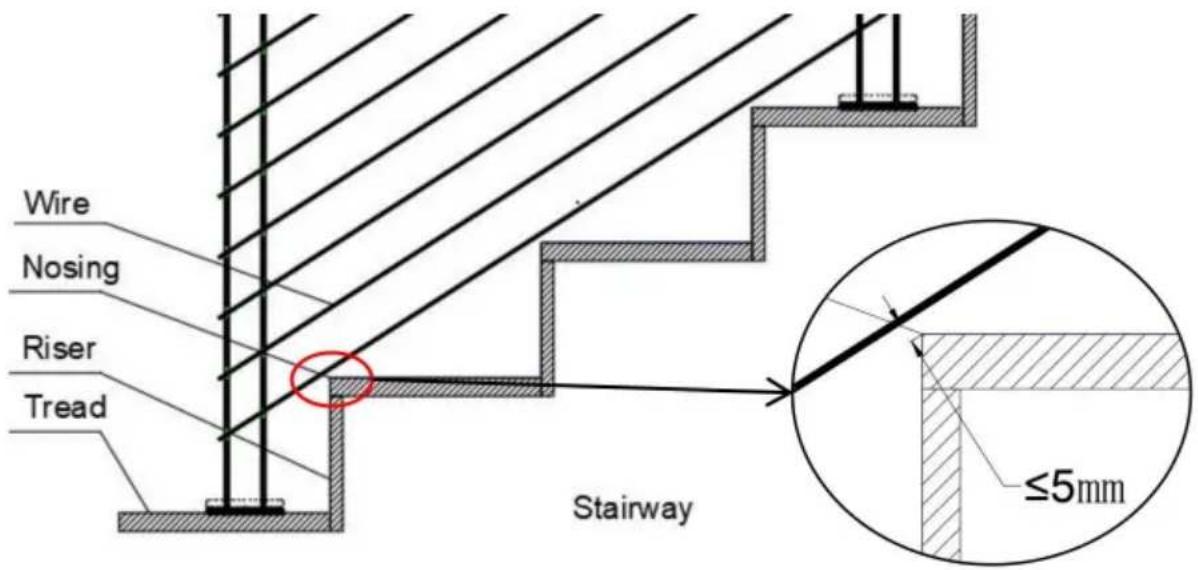

Achtung: Passen Sie bei der Montage der Pfosten die Position der Pfosten an der Trittfläche der Stufe, sodass sich der Draht in der Nähe der Position der Kantenkar befindet. Generell wird empfohlen, dass der Abstand weniger als 5 mm beträgt. Wie unten gezeigt.
Für Spannschlossspanner und Festterminal

