| Typ produktu | Słupek do balustrady linowej ze stali nierdzewnej |
| Model | HR-004G (kompatybilny z seriami HR-001 do HR-023) |
| Marka | Vevor |
| Główny materiał | Stal nierdzewna |
| Przeznaczenie | Montowanie balustrad linowych wewnątrz i na zewnątrz (niezalecane w strefach nadmorskich) |
| Zawartość opakowania | Słupek, śruby kotwiące, wkręty samogwintujące, wsporniki |
| Przybliżona wysokość | 91 cm (36 cali) |
| Przybliżona waga | 2 kg |
| Wymagana średnica wiercenia | 12 mm |
| Rodzaj mocowania | Kotwienie mechaniczne (śruby kotwiące) do podłoża betonowego lub drewnianego |
| Kompatybilność z poręczą | Drewno, z dołączonymi wspornikami |
| Kąt montażu | Poziomy lub pochylony (aż do dostosowania wspornika) |
| Główne cechy | Odporny na rdzę i korozję, niskie wymagania konserwacyjne, długa żywotność |
| Instrukcje bezpieczeństwa | Przeczytaj instrukcję przed użyciem; trzymaj małe części poza zasięgiem dzieci; nie przekraczaj możliwości |
| Konserwacja i czyszczenie | Czyścić wilgotną szmatką; unikać środków ściernych; regularna kontrola |
| Części zamienne | Dostępne przez Vevor (wsparcie techniczne online) |
| Możliwość naprawy | Wsparcie techniczne i elektroniczny certyfikat gwarancji na www.vevor.com/support |
| Informacje ogólne | Produkt sprzedawany przez Vevor; importowany do USA przez Sanven Technology Ltd. |
Często zadawane pytania - HR-004G Vevor
Pytania użytkowników dotyczące HR-004G Vevor
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Sprzęt mocujący w formacie PDF za darmo! Znajdź swoją instrukcję HR-004G - Vevor i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. HR-004G marki Vevor.
INSTRUKCJA OBSŁUGI HR-004G Vevor
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
SŁUPEK BARIERY KABLOWEJ
MODEL:HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/
HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014
HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/
HR-022/HR-023
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.
VEVOR®
TOUGH TOOLS, HALF PRICE

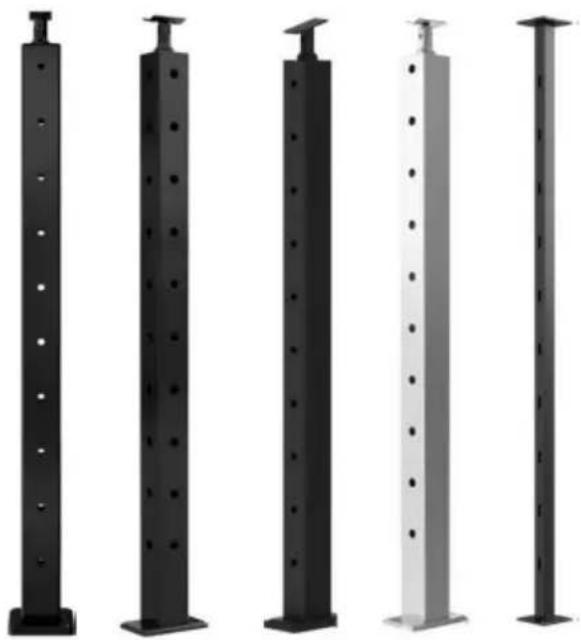

SŁUPEK BARIERY KABLOWEJ
MODEL:HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/
HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014
HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/
HR-022/HR-023
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie
techniczne i certyfikat E-Gwarancji www.vevor.com/support
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
WAŻNE ZABEZPIECZENIA
OSTRZEŻENIE: Przed przystąpieniem do użytkowania należy przeczytać i zrozumieć całą instrukcję.
obstugi lub serwisowania tego produktu. Nieprzestrzeganie tych ostrzeżenia i instrukcje mogą spowodować obrażenia ciała lub uszkodzenie cennego mienia.
- Ostrzeżenie wskazuje, że należy podjąć odpowiednie działania w celu uniknięcia potencjalne niebezpieczeństwo obrażeń ciała.
- Możliwości produktu odnoszą się do produktu prawidłowo i całkowicie zmontowanego tylko.
- Trzymaj małe części zamienne poza zasięgiem dzieci, to nie jest zabawka.
nie pozwalaj dzieciom na zabawę. - Aby uzyskać dodatkowe informacje dotyczące części wymienionych poniżej, strony, zapoznaj się ze schematem montażu w tym podręczniku. Rozpakuj i oddzielić wszystkie części w czystym miejscu pracy.
ZAPISZ TE INSTRUKCJE
GŁÓWNE CECHY
Produkt ten jest głównie stosowany do montażu kolumnowego funkcji przewodowych i akcesoria dekoracyjne.
Słupek balustrady kablowej firmy VEVOR wykonany jest w całości ze stali nierdzewnej,
ma dużą odporność na rdzę i korozję. Będzie działać przez długi czas
wewnętrzne i zewnętrzne balustrady o niskich kosztach utrzymania. Należy pamiętać, że nie jest to polecane dla projektów nadmorskich.
Dokładamy wszelkich starań, aby dostarczać produkty wysokiej jakości i profesjonalną obsługę.
serwis i sprawiają, że VEVOR jest marką godną zaufania.
INSTRUKCJA INSTALACJI

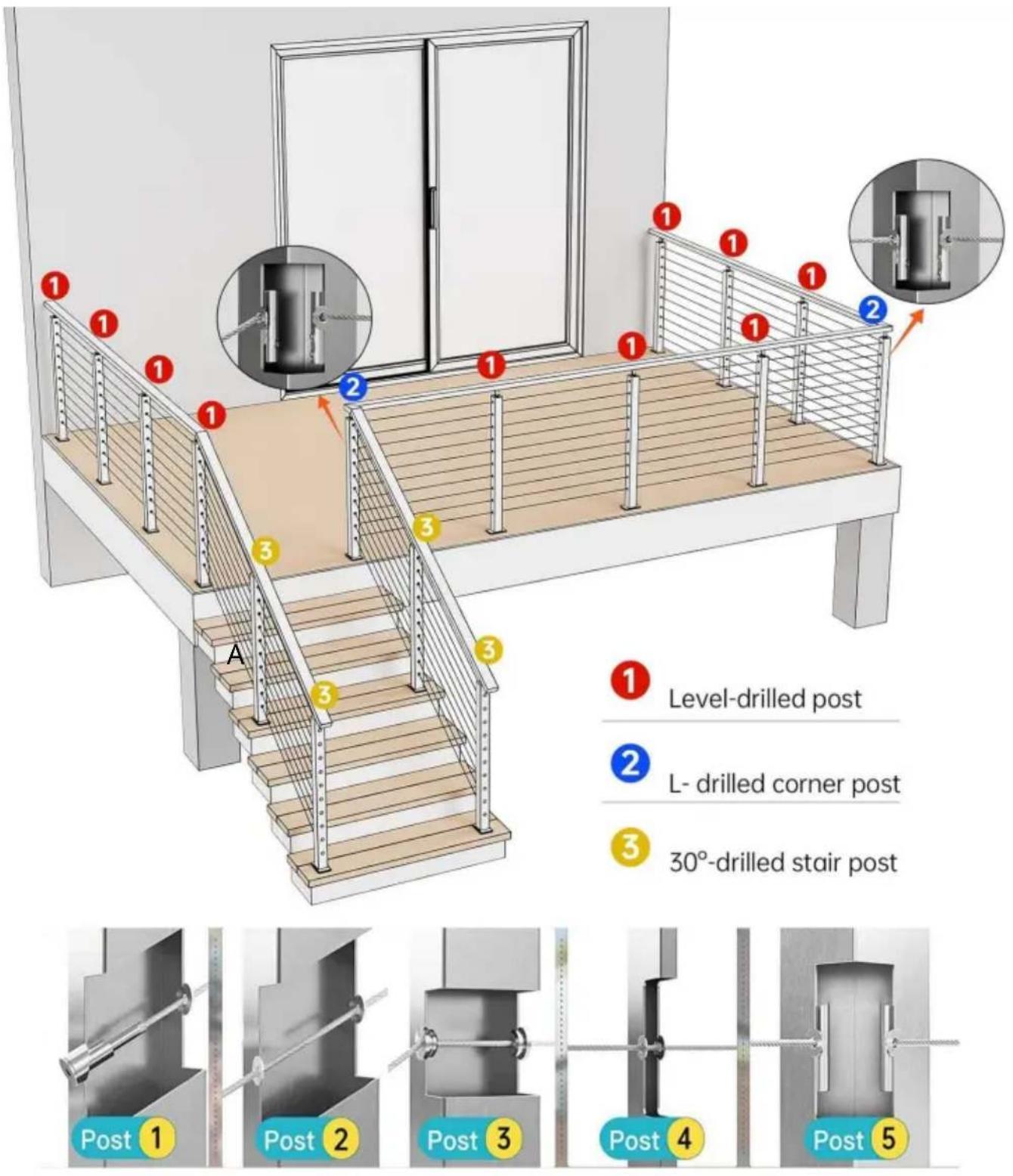

Wskazania dotyczące instalacji i odpowiedni słupek
Dotyczy wszystkich scenariuszy instalacji inżynieryjnych.
Uwaga: Produkt obejmuje wyłącznie kolumnę i jej montaż.
elementy złączne, z wyłączeniem liny stalowej, zestawu balustrad kablowych, poręczy.
Uwaga: Powyższy rysunek przedstawia jedynie przykład układu instalacji.
wyświetlacz, użytkownicy muszą dokonać układu zgodnie ze swoimi rzeczywistymi
potrzebami, dopasowując strukturę słupa i liny stalowej, zestawu balustrad kablowych, poręczy i innych akcesoriów.
INFORMACJE O PRODUKCIE

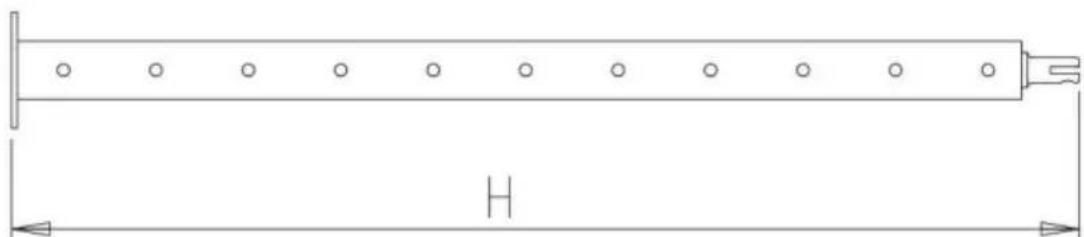

| Model wiercony | H(mm) | Wywiercony numer | Otwór średnica(mm) | Wysokość dziury(mm) | Sekcja rozmiar(mm) | Kolor | Włączać(szt.) | |
| HR-001 poziom 1067 | 12 | 10,5 | 84 | 50*50 Czarny | 4 | |||
| HR-002 poziom 914 | 10 | 10,5 | 84 | 50*50 Czarny | 4 | |||
| HR-003 poziom 1067 | 12 | 10,5 | 84 | 30*50 Czarny | 4 | |||
| HR-004 poziom 914 | 10 | 10,5 | 84 | 30*50 Czarny | 4 | |||
| HR-005 30° | 1067 | 12 | 10,5× 12 84 | 50*50 Srebro | 1 | |||
| HR-006 30° | 1067 | 12 | 10,5× 12 84 | 50*50 Czarny | 1 | |||
| HR-007 | L | 1067 | 12 | 10,5 | 84 | 50*50 Czarny | 1 | |
| HR-008 nr 914 | / | / | / | 50*50 Czarny | 1 | |||
| HR-009 poziom 914 | 10 | 10,5 | 84 | 50*50 Czarny | 1 | |||
| HR-010 30° | 914 | 10 | 10,5× 12 84 | 50*50 Czarny | 1 | |||
| HR-011 | L | 914 | 10 | 10,5 | 84 | 50*50 Czarny | 1 | |
| HR-012 poziom 914 | 10 | 10,5 | 84 | 50*50 Srebro | 1 | |||
| HR-013 30° | 1067 | 12 | 10,5× 12 84 | 30*50 Czarny | 1 | |||
| HR-014 | L | 1067 | 12 | 10,5 | 84 | 30*50 Czarny | 1 | |
| HR-015 30° | 914 | 10 | 10,5× 12 84 | 30*50 Czarny | 1 | |||
| HR-016 | L | 914 | 10 | 10,5 | 84 | 30*50 Czarny | 1 | |
| HR-017 nr 914 | / | / | / | 38*38 Czarny | 1 | |||
| HR-018 poziom 1067 | 12 | 10,5 | 84 | 30*50 Czarny | 1 | |||
| HR-019 nr 1067 | / | / | / | 50*50 Czarny | 1 | |||
| HR-020 poziom 914 | 10 | 10,5 | 84 | 30*50 Czarny | 1 | |||
| HR-021 poziom 1067 | 12 | 10,5 | 84 | 50*50 Czarny | 1 | |||
| HR-022 poziom 914 | 10 | 10,5 | 84 | 30*50 Srebrny | 1 | |||
| HR-023 poziom 1067 | 12 | 10,5 | 84 | 50*50 Srebro | 1 | |||
| NIE | To komponuje nt | Zdjęcie | ILOŚĆ | ||||
| Dopasowany model | |||||||
| HR-001/ HR-002 HR-004 | HR005~HR0 12/HR-019/H R-021/HR-02 3/ | HR-003/ | HR-013~ HR-016/ HR-018/ HR-020/ HR-022/ | HR-0 17 | |||
| 1 | post |  | 4 | 1 | 4 | 1 | / |
 | / | / | / | / | 1 | ||
| 2 | Kwadrat okładka |  | 4 | 1 | / | / | / |
| 3 | Prostokąt okładka ar |  | / | / | 4 | 1 | / |
| 4 | kotwica śruba |  | 16 | 4 | 16 | 4 | 4 |
| 5 | Zakrzywiony nawias |  | 4 | 1 | 4 | 1 | / |
| 6 | Poziomy nawias |  | 4 | 1 | 4 | 1 | / |
| 7 | klątwa klucz |  | 4 | 1 | 4 | 1 | 1 |
| 8 | Otwarty koniec klucz |  | 4 | 1 | 4 | 1 | 1 |
| 9 | Stukający śruba |  | 8 | 2 | 8 | 2 | 4 |
| 10 | Plastikowy okładka |  | / | / | / | / | 1 |
INSTALACJA
Do podłóg betonowych lub drewnianych
 |  |  |
| Krok 1. Zaznacz miejsce wiercenia wskazuje na właściwe miejsca instalacji. | Krok 2. Użyj wiertarki udarowej zrobić otwór o średnicy 12 oznaczone punkty. | Krok 3. Wbijaj młotkiem śruba kotwiczna w wywiercony otwór. |
 |  | |
| Krok 4. Dokręć śruby | Krok 5. Zamknij pokrywę i zakończ mocowanie słupka. | |
Uwaga: Upewnij się, że kolumna jest ustawiona pionowo podczas mocowania płyty dolnej. postu.
Montaż z poręczą (poziomy)
Krok 1: Stały wspornik

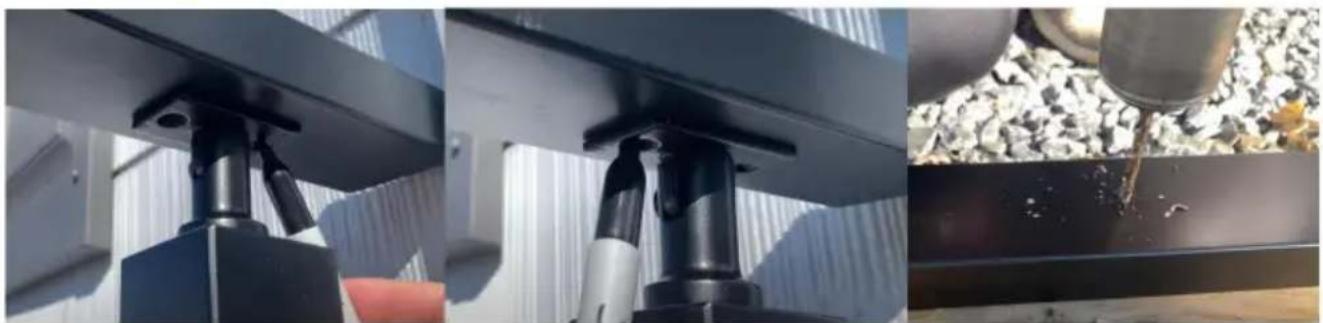

Krok 2: Określ miejsce montażu poręczy, a następnie zaznacz pozycję pod poręczą i otworami wspornika, a następnie wywierć otwory.
Jeśli instalacją jest poręcz drewniana, można ją przykręcić bezpośrednio wkręty samogwintujące.

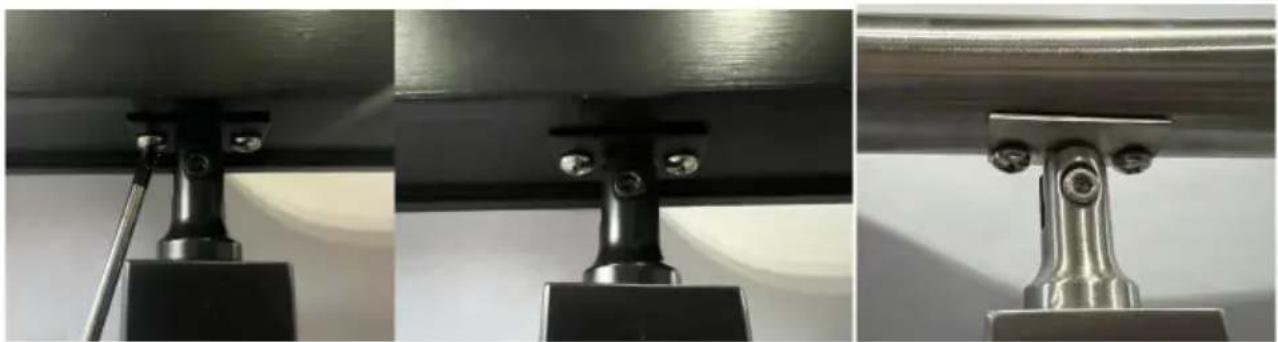

Krok 3: Za pomocą wkrętów samogwintujących z akcesorium przymocuj poręcz do wsparcie.
Nadaje się również do montażu poręczy łukowych i wsporników.
Montaż z poręczą (gradient)

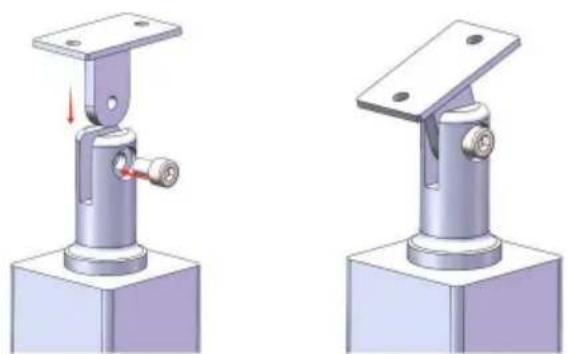

Krok 1: Stały wspornik

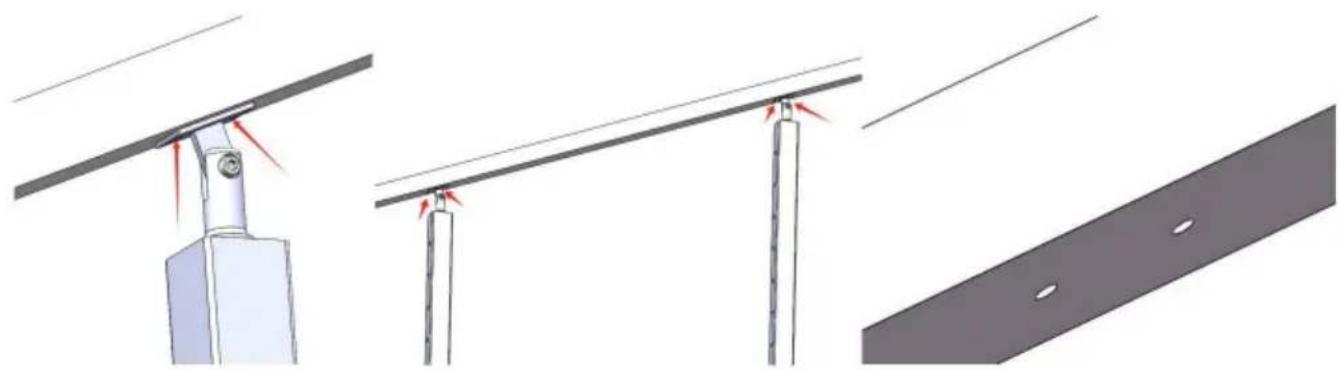

Krok 2: Dostosuj kąt uchwytu tak, aby pasował do spodniej części poręcz. Określ miejsce montażu poręczy, a następnie zaznacz pozycję pod poręczą i otworami na wspornik, a następnie wywierć otwory. Jeśli instalacja obejmuje drewnianą poręcz, możesz bezpośrednio wkręcić w nią śruby wkręty samogwintujące.
Uwaga: Poręcz i uchwyt można wstępnie zamocować za pomocą zacisków, co umożliwia jednoczesne oznaczenie i ustawienie wielu punktów montażu uchwytu.

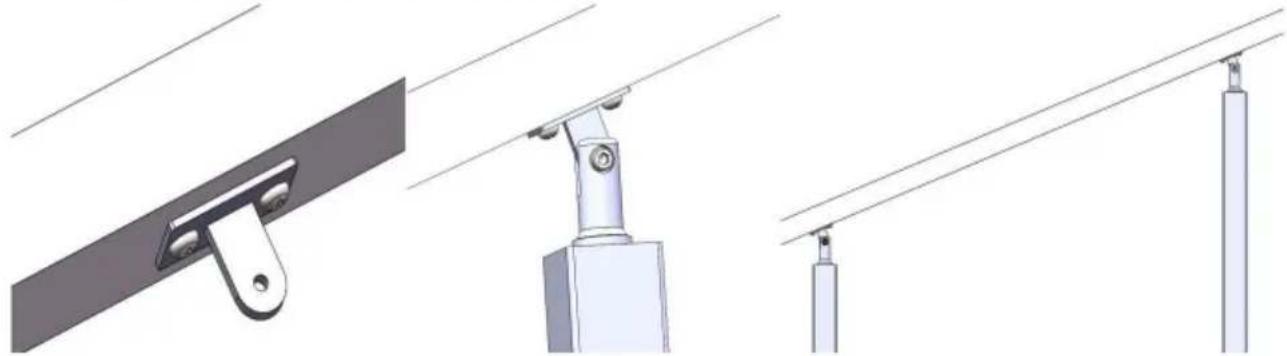

Krok 3: Zdejmij uchwyt ze słupka i za pomocą wkrętów samogwintujących z akcesorium przymocuj uchwyt do poręczy.
Ponownie zamocuj słupek i wspornik.
| Nadaje się również do instalacji poręczy łukowych i wsporników. | Dla modelu HR-017 |
 |  |

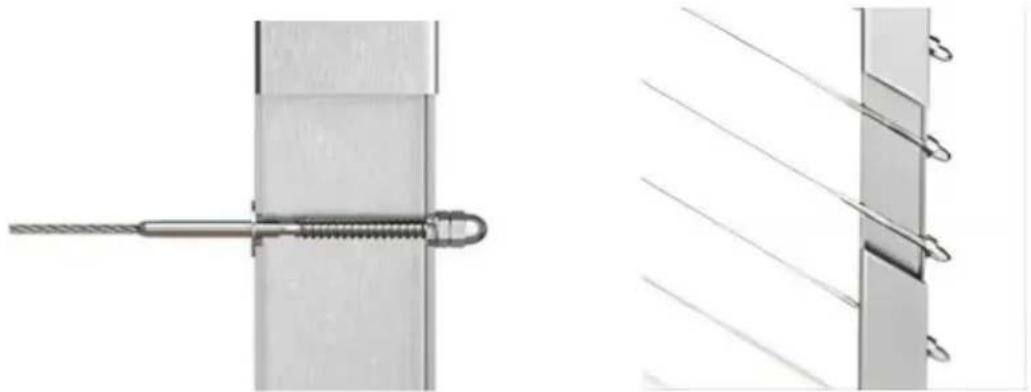

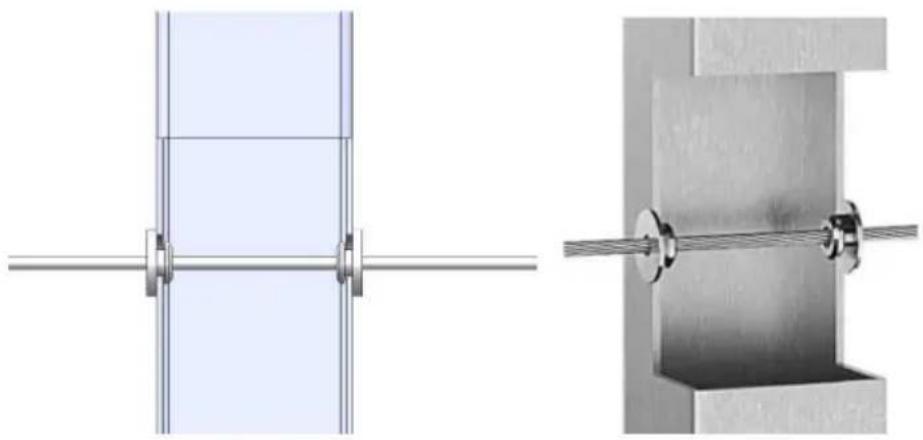

Montaż za pomocą liny stalowej i elementów mocujących Do tulei ochronnej koła poziomego

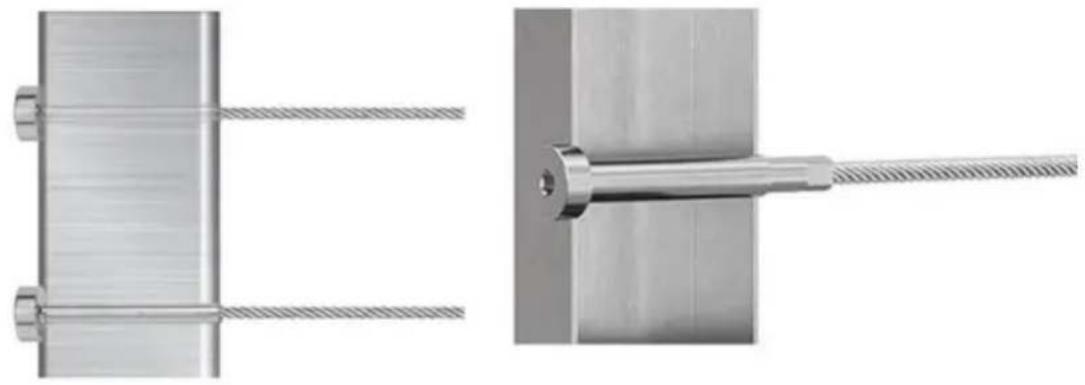

Do poziomego i kątowego montażu napinacza szpilek

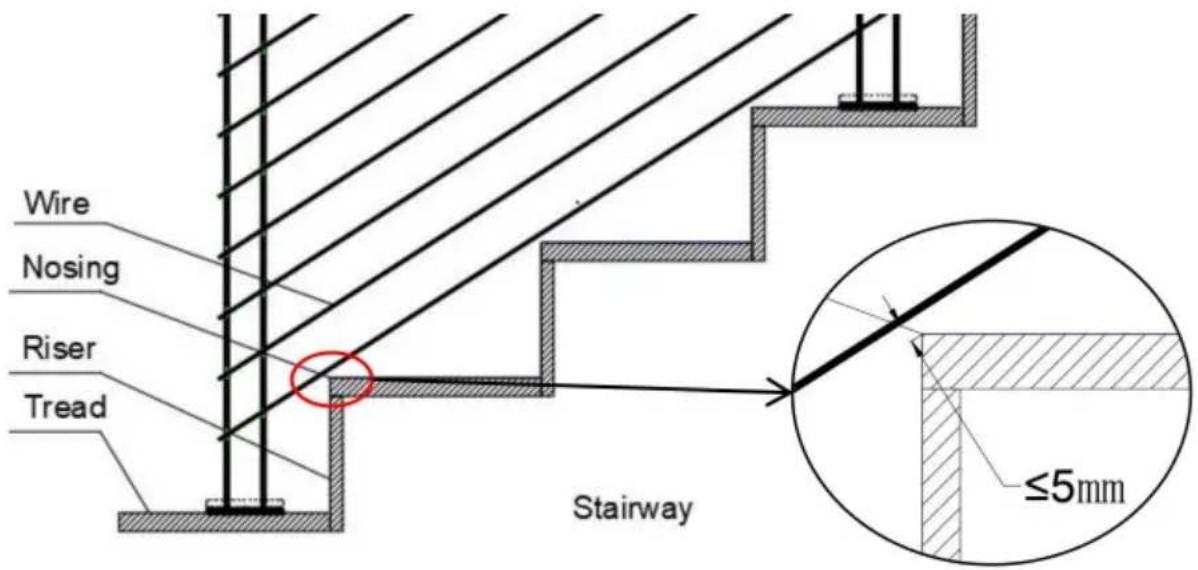

Uwaga: Podczas montażu słupków należy dostosować ich położenie
stopnia tak, aby drut znajdował się blisko krawędzi stopnia, przy czym zaleca się, aby odstęp między drutami był mniejszy niż 5 mm.
Jak pokazano poniżej.
Do napinacza śruby rzymskiej i zacisku stałego
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
