MANUALE UTENTE HR-004G Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

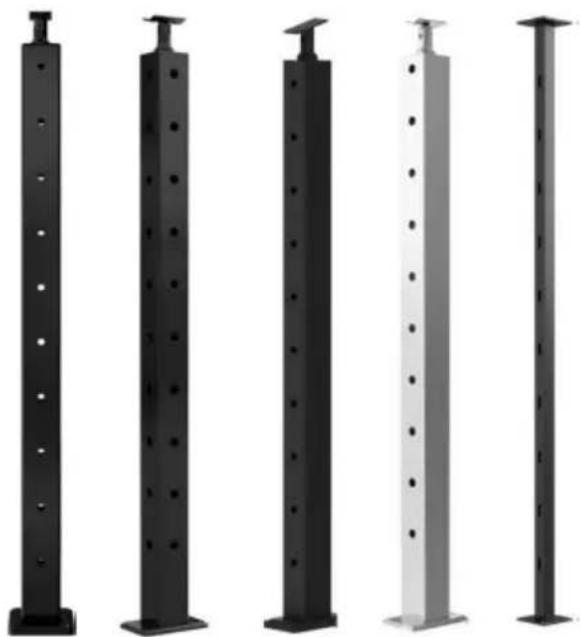

MONTANTE PER RINGHIERA IN CAVO
MODELLO:HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/
Numero di modello: HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014
HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/
HR-022/HR-023
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.
VEVOR®
TOUGH TOOLS, HALF PRICE
MONTANTE PER RINGHIERA IN CAVO
MODELLO:HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/
Numero di modello: HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014
HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/
HR-022/HR-023
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto
tecnico e certificato di garanzia elettronica www.vevor.com/support
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.
IMPORTANTI MISURE DI SICUREZZA
ATTENZIONE: leggere e comprendere l'intero manuale prima
funzionamento o la manutenzione di questo prodotto. La mancata osservanza di queste le avvertenze e le istruzioni possono causare lesioni personali o danni a beni di valore.
- L'avviso indica che è necessario adottare misure appropriate per evitare
il potenziale pericolo di lesioni personali. - Le capacità del prodotto si applicano al prodotto correttamente e completamente assemblato soltanto.
- Si prega di tenere i piccoli pezzi di ricambio fuori dalla portata dei bambini, non è un giocattolo. non permettere ai bambini di giocare.
- Per ulteriori informazioni sulle parti elencate di seguito pagine, fare riferimento allo schema di montaggio di questo manuale. Scartare e separare tutte le parti in un'area di lavoro pulita.
SALVA QUESTE ISTRUZIONI
CARATTERISTICHE PRINCIPALI
Questo prodotto è utilizzato principalmente per l'installazione di colonne di funzioni di filo e accessori decorativi.
Il palo per ringhiere in cavo di VEVOR è realizzato interamente in acciaio inossidabile, che ha una grande resistenza alla ruggine e alla corrosione. Funzionerà per una lunga durata per ringhiere interne ed esterne con bassa manutenzione. Si prega di notare che non è consigliato per progetti costieri.
Lavoriamo con ogni sforzo per fornire prodotti di qualità e professionalità servizio e rendono VEVOR un marchio affidabile.
ISTRUZIONI PER L'INSTALLAZIONE
Indicazioni di installazione e palo applicabile
Applicabile a tutti gli scenari di installazione ingegneristica.
Nota: questo prodotto include solo la colonna e la sua installazione elementi di fissaggio, escluso cavo metallico, kit ringhiera in cavo, corrimano.
Nota: la figura sopra è solo un esempio del layout di installazione display, gli utenti devono disporre in base alle loro effettive esigenze, abbinando la struttura della colonna e del cavo metallico, il kit ringhiera in cavo, il corrimano e altri accessori.

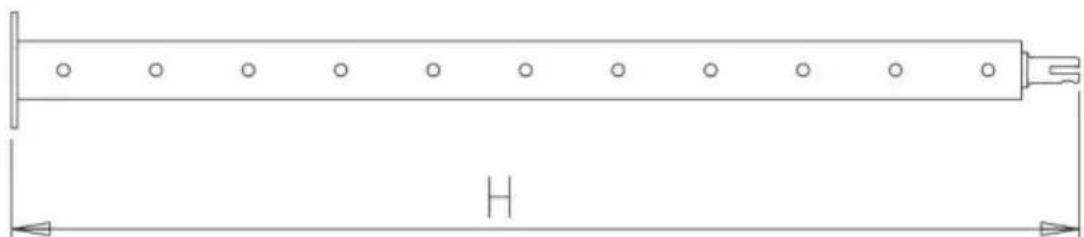

INFORMAZIONI SUL PRODOTTO
| Modello forato | H(mm) | Forato numero | Buco diametro(mm) | Passo di buchi(mm) | Sezione misurare(mm) | Colore | Include(pz) | |
| HR-001 livello 1067 | 12 | ÿ10.5 | 84 | 50*50 Nero | 4 | |||
| HR-002 livello 914 | 10 | ÿ10.5 | 84 | 50*50 Nero | 4 | |||
| HR-003 livello 1067 | 12 | ÿ10.5 | 84 | 30*50 Nero | 4 | |||
| HR-004 livello 914 | 10 | ÿ10.5 | 84 | 30*50 Nero | 4 | |||
| HR-005 30° 1067 | 12 | Formato 10 | 5×12 84 | 50*50 Argento | 1 | |||
| HR-006 30° 1067 | 12 | Formato 10 | 5×12 84 | 50*50 Nero | 1 | |||
| HR-007 | L | 1067 | 12 | ÿ10.5 | 84 | 50*50 Nero | 1 | |
| HR-008 N | 914 | / | / | / | 50*50 Nero | 1 | ||
| HR-009 livello 914 | 10 | ÿ10.5 | 84 | 50*50 Nero | 1 | |||
| HR-010 30° | 914 | 10 | Formato 10 | 5×12 84 | 50*50 Nero | 1 | ||
| HR-011 | L | 914 | 10 | ÿ10,5 | 84 | 50*50 Nero | 1 | |
| 10 | ÿ10,5 | 84 | 50*50 Argento | HR-012 livello | ||||
| HR-013 30° 1067 | 12 | Formato 10 | 5×12 84 | 30*50 Nero | 1 | |||
| HR-014 | L | 1067 | 12 | ÿ10.5 | 84 | 30*50 Nero | 1 | |
| HR-015 30° | 914 | 10 | Formato 10 | 5×12 84 | 30*50 Nero | 1 | ||
| HR-016 | L | 914 | 10 | ÿ10.5 | 84 | 30*50 Nero | 1 | |
| HR-017 N | 914 | / | / | / | 38*38 Nero | 1 | ||
| HR-018 livello 1067 | 12 | ÿ10.5 | 84 | 30*50 Nero | 1 | |||
| HR-019 N | 1067 | / | / | / | 50*50 Nero | 1 | ||
| HR-020 livello 914 | 10 | ÿ10,5 | 84 | 30*50 Nero | 1 | |||
| HR-021 livello 1067 | 12 | ÿ10,5 | 84 | 50*50 Nero | 1 | |||
| HR-022 livello 914 | 10 | ÿ10,5 | 84 | 30*50 Argento | 1 | |||
| HR-023 livello 1067 | 12 | ÿ10,5 | 84 | 50*50 Argento | 1 | |||
| NO | Componenti | Immagine | Quantità | ||||
| Modello in forma | |||||||
| HR-001/HR-002 | HR005~HR012/HR-019/HR-021/HR-023/ | HR-003/HR-004 | HR-013~HR-016/HR-018/HR-020/HR-022/ | HR-017 | |||
| 1 | inviare |  | 4 | 1 | 4 | 1 | / |
 | / | / | / | / | 1 | ||
| 2 | Piazza copertina |  | 4 | 1 | / | / | / |
| 3 | Il rettangolo copertura ar |  | / | / | 4 | 1 | / |
| 4 | ancorare bullone |  | 16 | 4 | 16 | 4 | 4 |
| 5 | Curvo parentesi |  | 4 | 1 | 4 | 1 | / |
| 6 | Orizzontale parentesi |  | 4 | 1 | 4 | 1 | / |
| 7 | modelling chiave |  | 4 | 1 | 4 | 1 | 1 |
| 8 | Estremità aperta chiave |  | 4 | 1 | 4 | 1 | 1 |
| 9 | toccando vite |  | 8 | 2 | 8 | 2 | 4 |
| 10 | Plastica copertina |  | / | / | / | / | 1 |
INSTALLAZIONE
Per pavimenti in cemento o legno
 |  |  |
| Fase 1.Segnare la foratura indica il punto appropriato luoghi di installazione. | Fase 2. Utilizzare un trapano a percussione per fare un foro per ÿ 12 a i punti contrassegnati. | Fase 3. Martellare il vite di ancoraggio nel foro praticato. |
 |  | |
| Fase 4. Stringere il viti | Fase 5. Chiudere il coperchio e completare il fissaggio del palo. | |
Nota: assicurarsi che la colonna sia in posizione verticale quando si fissa la piastra del post.
Montare con corrimano (orizzontale)
Passaggio 1: staffa fissa
Fase 2: determinare la posizione di installazione del corrimano, quindi contrassegnare la posizione sotto il corrimano e i fori della staffa, quindi praticare i fori.
ÿSe l'installazione è un corrimano in legno, è possibile avvitare direttamente il viti autofilettanti.
Fase 3: Utilizzare le viti autofilettanti nell'accessorio per fissare il corrimano a il supporto.
Adatto anche per l'installazione di corrimano ad arco e staffe.

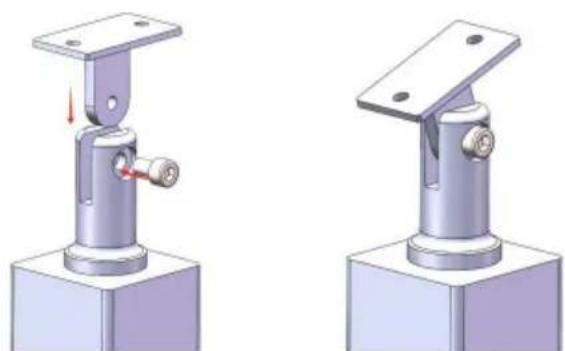

Montare con corrimano (pendenza)

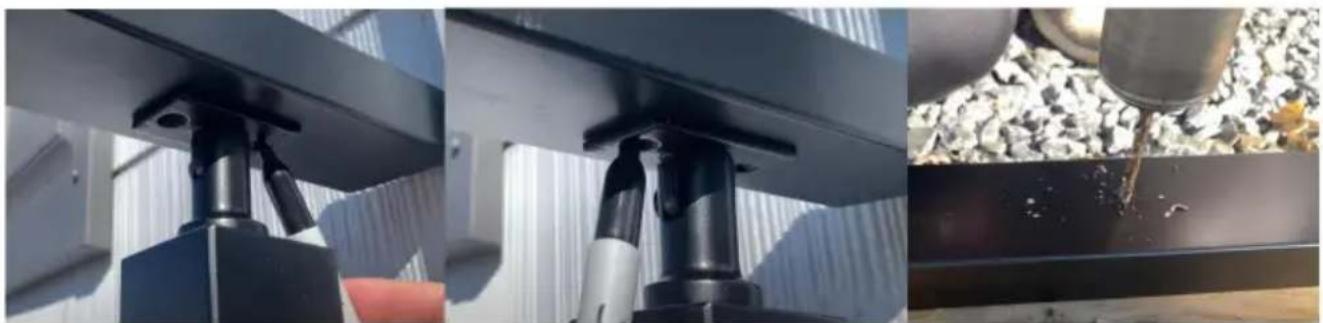

Passaggio 1: staffa fissa
Passaggio 2: regolare l'angolazione della staffa per adattarla alla parte inferiore del corrimano. Determinare la posizione di installazione del corrimano, quindi contrassegnare la posizione sotto il corrimano e i fori della staffa, quindi praticare i fori. ÿSe l'installazione è un corrimano in legno, è possibile avvitare direttamente il viti autofilettanti.
Nota: il corrimano e la staffa possono essere prefissati con l'ausilio di utensili di serraggio, in modo da poter contrassegnare e posizionare contemporaneamente più punti di installazione della staffa.
Fase 3: rimuovere la staffa dal palo e utilizzare le viti autofilettanti fornite con l'accessorio per fissare la staffa al corrimano.
Fissare nuovamente il palo e la staffa.
| Adatto anche per l'installazione di corrimano ad arco e staffe. | Per il modello HR-017 |
 |  |

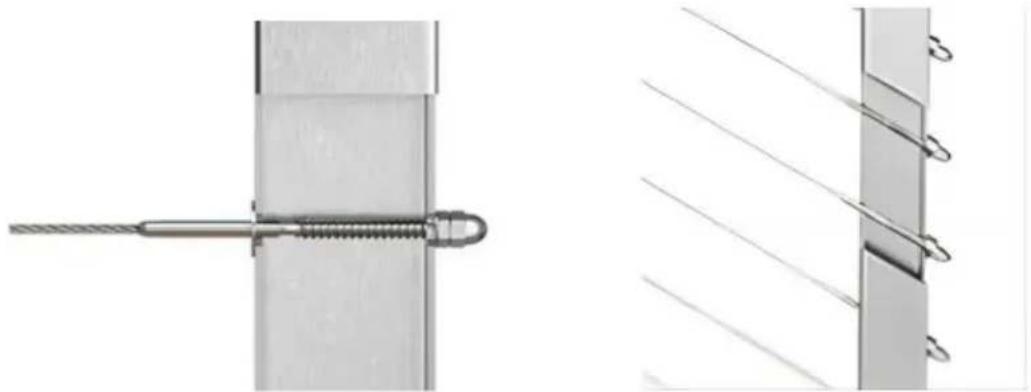

Installare con fune metallica e raccordi
Per manicotto di protezione della ruota di livello
Per il montaggio orizzontale e angolare del tenditore per perni

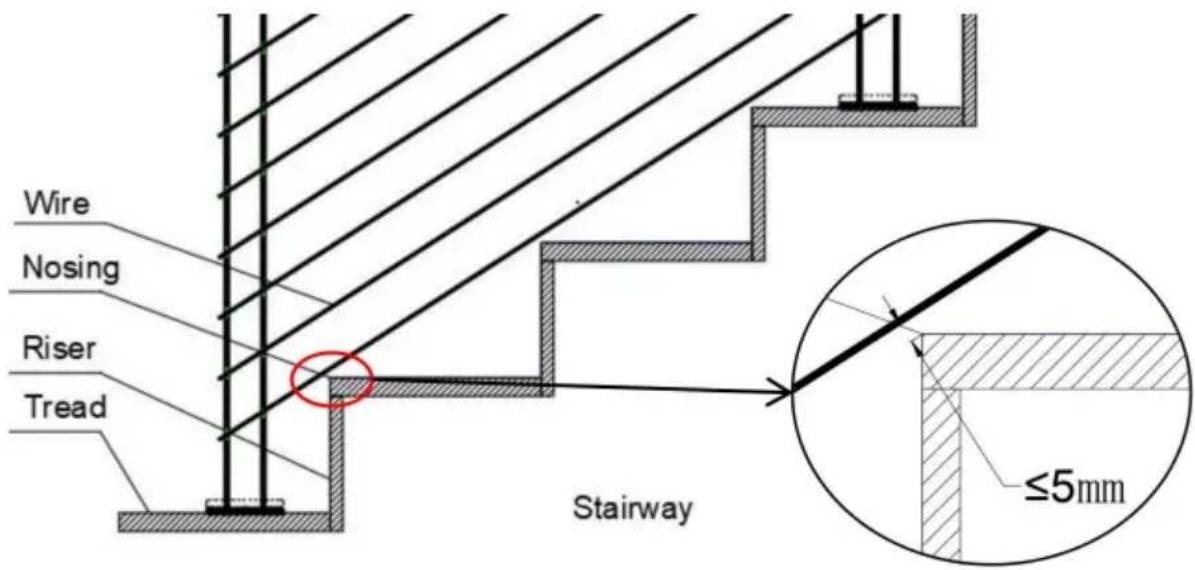

Attenzione: quando si installano i pali, regolare la posizione dei pali in
la pedata del gradino, in modo che il filo sia vicino alla posizione del gradino; in genere si consiglia che la spaziatura sia inferiore a 5 mm.
Come mostrato di seguito.
Per tenditore a vite e terminale fisso
