Produkttyp	Edelstahl-Kabelgeländerpfosten
Marke	Vevor
Modell	HR-009
Material	Edelstahl 304
Höhe	91 cm (36 Zoll)
Pfostendurchmesser	4,2 cm (1,65 Zoll)
Gewicht	2,5 kg
Verwendung	Innen- und Außenbereich (außer Küstengebiete)
Hauptfunktionen	Installation von Kabelgeländern, Handlaufhalterung (horizontal und geneigt), Winkelanpassung
Installationstyp	Auf Beton- oder Holzboden, mit Einschlagdübeln
Packungsinhalt	Pfosten, Ankerschrauben, Schraubenabdeckungen, Handlaufhalterungen, selbstschneidende Schrauben
Kompatibles Zubehör	Metallkabel, Geländer-Kits, Handläufe (nicht enthalten)
Wartung und Reinigung	Mit einem weichen Tuch und Seifenwasser reinigen. Vermeiden Sie scheuernde Reinigungsmittel.
Sicherheit	Vor Gebrauch die Anleitung lesen. Kinder nicht damit spielen lassen. Befestigung regelmäßig überprüfen.
Ersatzteile und Reparierbarkeit	Ersatzteile erhältlich auf vevor.com/support. Elektronische Garantie enthalten.
Allgemeine Informationen	Hergestellt aus Edelstahl für eine lange Lebensdauer. Nicht für Küstenprojekte empfohlen.

Häufig gestellte Fragen - HR-009 Vevor

Wie installiere ich den Pfosten auf einem Betonboden?

Markieren Sie die Bohrpunkte, verwenden Sie eine Schlagbohrmaschine mit einem 12-mm-Bohrer, schlagen Sie die Einschlagdübel ein und ziehen Sie die Schrauben fest. Stellen Sie sicher, dass der Pfosten gerade ist, bevor Sie die Abdeckungen schließen.

Ist der Pfosten mit einem Holzhandlauf kompatibel?

Ja, für einen Holzhandlauf können Sie die mitgelieferten selbstschneidenden Schrauben direkt in die Halterung schrauben, die zuvor am Pfosten befestigt wurde.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Schlagbohrmaschine, einen 12-mm-Bohrer, einen Hammer, einen Schraubenschlüssel oder Schraubendreher je nach Schraube und ggf. eine Wasserwaage zum Überprüfen der Lotrechten.

Kann dieser Pfosten in Küstengebieten verwendet werden?

Nein, der Hersteller rät von der Verwendung in Küstengebieten aufgrund des Risikos beschleunigter Korrosion ab. Dieses Produkt ist für den Standard-Innen- und Außenbereich geeignet.

Wie hoch ist der Pfosten HR-009?

Die Standardhöhe beträgt ca. 91 cm (36 Zoll), was für die meisten Wohnungsgeländer geeignet ist.

Wird der Pfosten mit dem Metallkabel geliefert?

Nein, das Produkt enthält nur den Pfosten und seine Befestigungen. Die Metallkabel, Geländer-Kits und Handläufe werden separat verkauft.

Wie stelle ich die Halterung für einen geneigten Handlauf ein?

Lockern Sie die Halterung leicht, passen Sie den Winkel an die Neigung des Handlaufs an, markieren und bohren Sie dann die Löcher. Befestigen Sie die Halterung mit den mitgelieferten Schrauben am Pfosten und am Handlauf.

Welche Wartung benötigt dieser Pfosten?

Eine regelmäßige Reinigung mit einem weichen Tuch und Seifenwasser ist ausreichend. Vermeiden Sie scheuernde oder säurehaltige Produkte, um die Edelstahloberfläche zu erhalten.

Ist der Pfosten mit den Modellen HR-001 bis HR-023 kompatibel?

Ja, der HR-009 ist Teil der Serie HR-001 bis HR-023. Die Installationsanleitung ist für alle Modelle ähnlich, nur die Abmessungen können variieren.

Wo finde ich Ersatzteile oder technische Unterstützung?

Besuchen Sie www.vevor.com/support, um die Anleitung herunterzuladen, Ersatzteile anzufordern oder ein elektronisches Garantiezertifikat zu erhalten.

BEDIENUNGSANLEITUNG HR-009 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

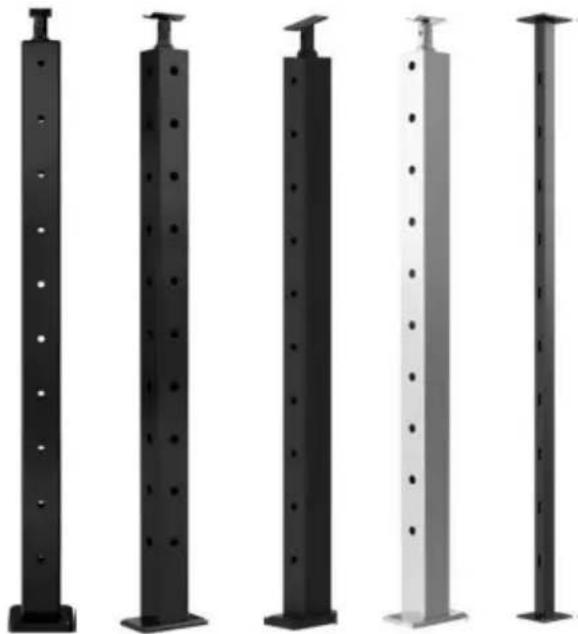

KABELGELÄNDERPFOSTEN

MODELL:HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/ HR-022/HR-023

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

KABELGELÄNDERPFOSTEN

MODELL:HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/

HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014

HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/

HR-022/HR-023

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie

Betrieb oder Wartung dieses Produkts. Die Nichtbeachtung dieser

Warnungen und Anweisungen können zu Verletzungen oder

Schäden an wertvollem Eigentum.

1. Die Warnung weist darauf hin, dass geeignete Maßnahmen ergriffen werden sollten, um die potenzielle Gefahr einer Verletzung.
2. Produktfunktionen gelten für ordnungsgemäß und vollständig montierte Produkte nur.
3. Bitte bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern auf, es ist kein Spielzeug.
   Erlauben Sie Kindern nicht, damit zu spielen.
4. Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie
   Seiten finden Sie im Montagediagramm dieses Handbuchs. Auspacken und
   Trennen Sie alle Teile in einem sauberen Arbeitsbereich.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

HAUPTMERKMALE

Dieses Produkt wird hauptsächlich für die Säuleninstallation von Drahtfunktionen verwendet und dekorative Accessoires.

Der Kabelgeländerpfosten von VEVOR besteht vollständig aus rostfreiem Stahl, der hat eine hohe Beständigkeit gegen Rost und Korrosion. Es wird für eine lange Lebensdauer funktionieren für Innen- und Außengeländer mit geringem Wartungsaufwand. Bitte beachten Sie, dass es nicht empfohlen für Küstenprojekte.

Wir arbeiten mit aller Kraft daran, qualitativ hochwertige Produkte und professionelle Service und machen VEVOR zu einer zuverlässigen Marke.

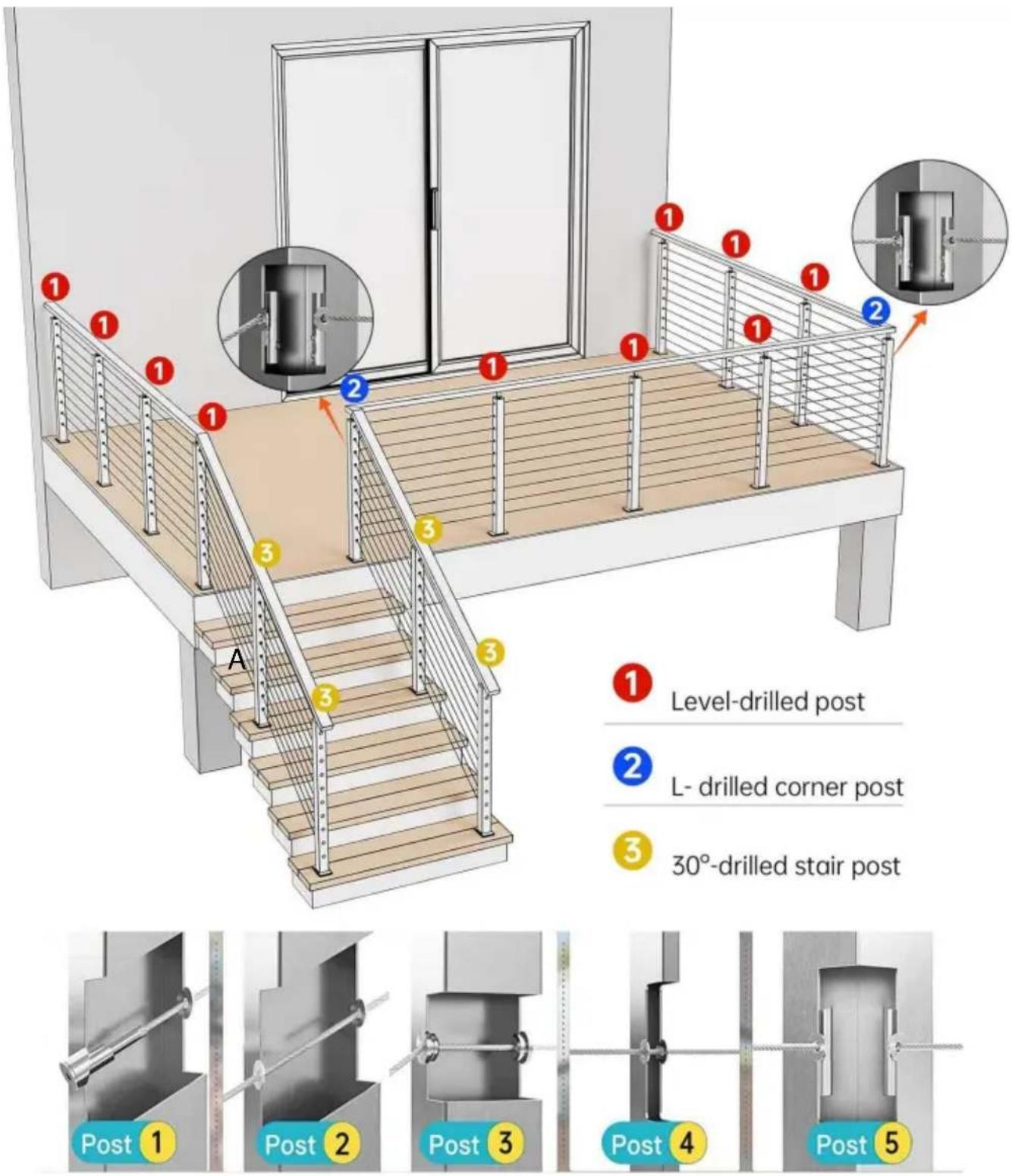

INSTALLATIONSANLEITUNG

Einbauhinweise und Anwendbare Pfosten

Anwendbar auf alle technischen Installationsszenarien.

Hinweis: Dieses Produkt umfasst nur die Säule und deren Montage

Befestigungsmaterial, ausgenommen Drahtseil, Kabelgeländer-Set, Handlauf.

Hinweis: Die obige Abbildung ist nur ein Beispiel für das Installationslayout Anzeige: Benutzer müssen das Layout entsprechend ihren tatsächlichen Anforderungen erstellen und es an die Struktur der Säule und des Drahtseils, des Kabelgeländer-Kits, des Handlaufs und anderer Zubehörteile anpassen.

Für Beton- oder Holzboden

Schritt 1.Markieren Sie die Bohrung Punkte an den entsprechenden Installationsorte.	Schritt 2. Verwenden Sie einen Bohrhammer ein Loch für 12 zu machen bei den markierten Punkten.	Schritt 3.Hämmern Sie die Ankerschraube in die gebohrtes Loch.
Schritt 4. Ziehen Sie die Schrauben	Schritt 5: Schließen Sie den Deckel und befestigen Sie den Pfosten endgültig.

Hinweis: Achten Sie darauf, dass die Säule aufrecht steht, wenn Sie die Bodenplatte befe des Beitrags.

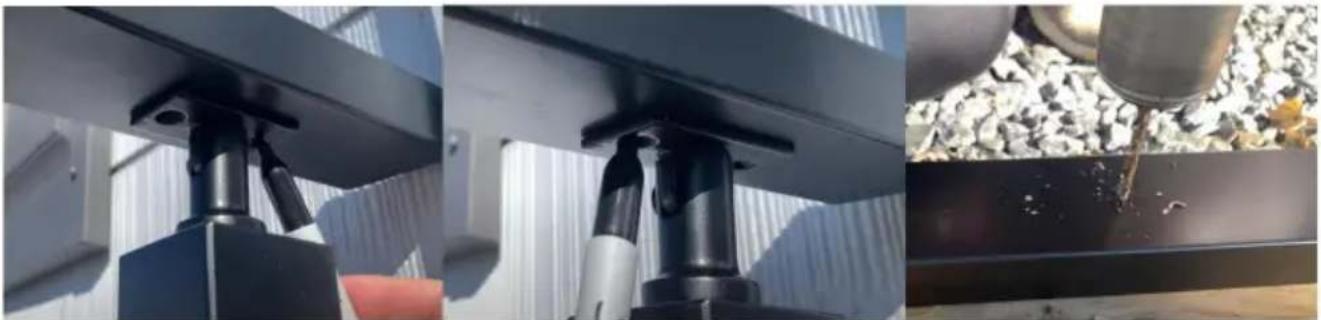

Montage mit Handlauf (horizontal)

Schritt 1: Feste Halterung

Schritt 2: Bestimmen Sie die Einbauposition des Handlaufs und markieren Sie die Position unter dem Handlauf und den Halterungslöchern, dann Löcher bohren.

ÿWenn es sich bei der Installation um einen Holzhandlauf handelt, können Sie den Blechschrauben.

Schritt 3: Befestigen Sie den Handlauf mit den selbstschneidenden Schrauben im Zubehör an der Support.

Es eignet sich auch für die Montage von Bogenhandläufen und Halterungen.

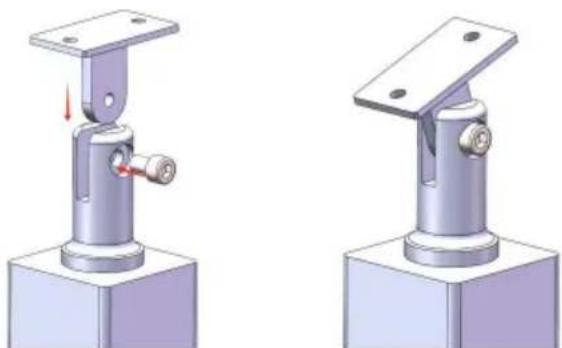

Montage mit Handlauf (Gefälle)

Schritt 1: Feste Halterung

Schritt 2: Passen Sie den Winkel der Halterung an die Unterseite des Handlauf.Bestimmen Sie die Einbauposition des Handlaufs und markieren Sie dann die Position unter dem Handlauf und den Halterungslöchern, dann bohren Sie Löcher. äWenn die Installation ein Holzhandlauf ist, können Sie direkt in die Blechschrauben.

Hinweis: Handlauf und Halterung können mit Hilfe von Klemmwerkzeugen vorfixiert werden, so dass mehrere Halterungsmontagepunkte gleichzeitig markiert und positioniert werden können.

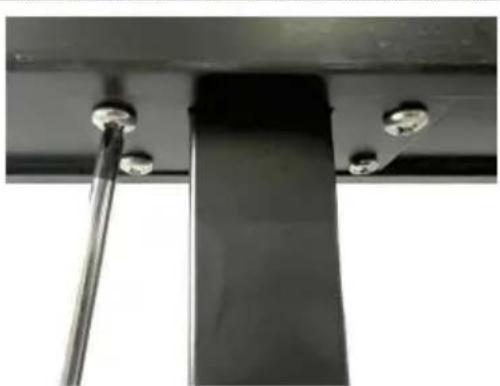

Schritt 3: Entfernen Sie die Halterung vom Pfosten und befestigen Sie die Halterung anschließend mit den im Zubehör enthaltenen selbstschneidenden Schrauben am Handlauf.

Befestigen Sie Pfosten und Halterung wieder.

Es eignet sich auch für die Installation aus Bogenhandläufen und Konsolen.	Für Modell HR-017

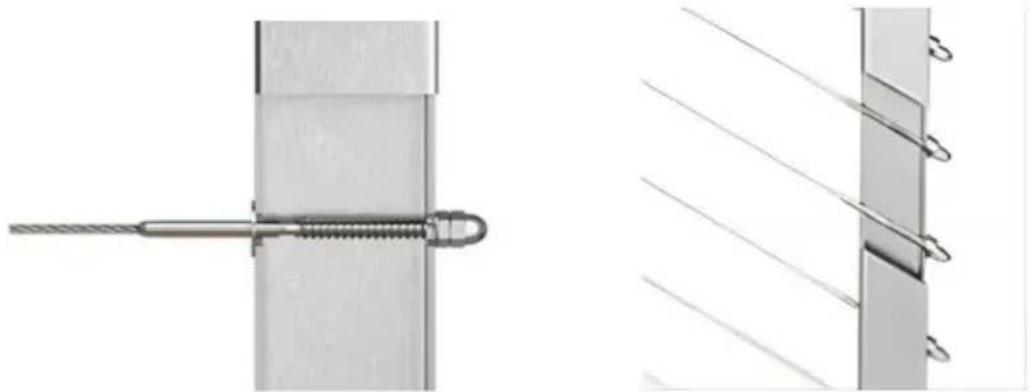

Installation mit Drahtseil und Beschlägen

Für Level-Radschutzhülse

Für Bolzenspanner Horizontale Montage und Winkel

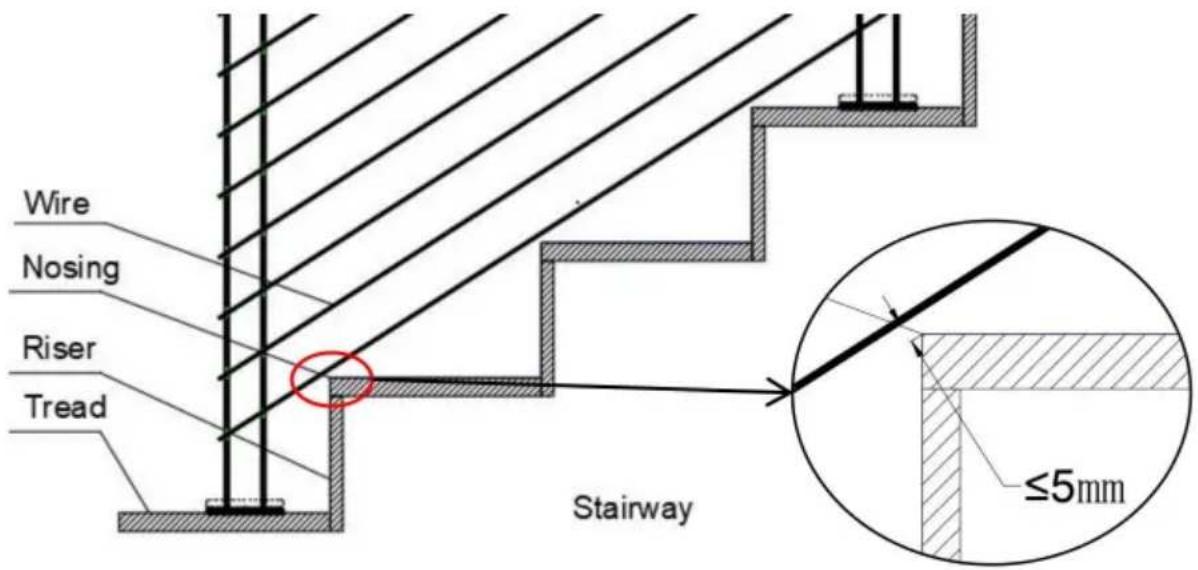

Achtung: Passen Sie bei der Montage der Pfosten die Position der Pfosten an der Trittfläche der Stufe, sodass sich der Draht in der Nähe der Position der Kantenkar befindet. Generell wird empfohlen, dass der Abstand weniger als 5 mm beträgt. Wie unten gezeigt.

Für Spannschlossspanner und Festterminal
