Type de produit	Poteau de garde-câble en acier inoxydable
Marque	Vevor
Modèle	HR-009
Matériau	Acier inoxydable 304
Hauteur	91 cm (36 po)
Diamètre du poteau	4,2 cm (1,65 po)
Poids	2,5 kg
Utilisation	Intérieur et extérieur (hors zones côtières)
Fonctions principales	Installation de garde-corps à câbles, support de main courante (horizontal et incliné), adaptation aux angles
Type d'installation	Sur sol en béton ou bois, avec chevilles à frapper
Contenu de l'emballage	Poteau, vis d'ancrage, couvercles de vis, supports de main courante, vis autotaraudeuses
Accessoires compatibles	Câbles métalliques, kits de garde-corps, mains courantes (non inclus)
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau savonneuse. Éviter les nettoyants abrasifs.
Sécurité	Lire les instructions avant utilisation. Ne pas laisser les enfants jouer. Vérifier la fixation régulièrement.
Pièces détachées et réparabilité	Pièces de rechange disponibles sur vevor.com/support. Garantie électronique incluse.
Informations générales	Fabriqué en acier inoxydable pour une longue durée de vie. Non recommandé pour les projets côtiers.

FOIRE AUX QUESTIONS - HR-009 Vevor

Comment installer le poteau sur un sol en béton ?

Marquez les points de perçage, utilisez une perceuse à percussion avec un foret de 12 mm, enfoncez les chevilles à frapper, puis serrez les vis. Assurez-vous que le poteau est droit avant de fermer les couvercles.

Le poteau compatible avec une main courante en bois ?

Oui, pour une main courante en bois, vous pouvez visser directement les vis autotaraudeuses fournies dans le support préalablement fixé au poteau.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse à percussion, d'un foret de 12 mm, d'un marteau, d'une clé ou d'un tournevis selon les vis, et éventuellement d'un niveau à bulle pour vérifier l'aplomb.

Peut-on utiliser ce poteau en zone côtière ?

Non, le fabricant déconseille une utilisation en zone côtière en raison du risque de corrosion accéléré. Ce produit est adapté pour l'intérieur et l'extérieur standard.

Quelle est la hauteur du poteau HR-009 ?

La hauteur standard est d'environ 91 cm (36 pouces), ce qui convient à la plupart des garde-corps résidentiels.

Le poteau est-il livré avec le câble métallique ?

Non, le produit comprend uniquement le poteau et ses fixations. Les câbles métalliques, kits de garde-corps et mains courantes sont vendus séparément.

Comment ajuster le support pour une main courante inclinée ?

Desserrez légèrement le support, ajustez l'angle pour qu'il épouse la pente de la main courante, puis marquez et percez les trous. Fixez le support au poteau et à la main courante avec les vis fournies.

Quel entretien nécessite ce poteau ?

Un nettoyage régulier avec un chiffon doux et de l'eau savonneuse suffit. Évitez les produits abrasifs ou acides pour préserver la finition en acier inoxydable.

Le poteau est-il compatible avec les modèles HR-001 à HR-023 ?

Oui, le HR-009 fait partie de la série HR-001 à HR-023. Les instructions d'installation sont similaires pour tous les modèles, seules les dimensions peuvent varier.

Où trouver des pièces de rechange ou une assistance technique ?

Rendez-vous sur www.vevor.com/support pour télécharger la notice, demander des pièces détachées ou obtenir un certificat de garantie électronique.

MODE D'EMPLOI HR-009 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

POTEAU DE GARDE-CÂBLE

MODÈLE : HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/

HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014

HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/

HR-022/HR-023

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

POTEAU DE GARDE-CÂBLE

MODÈLE : HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/

HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014

HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/

HR-022/HR-023

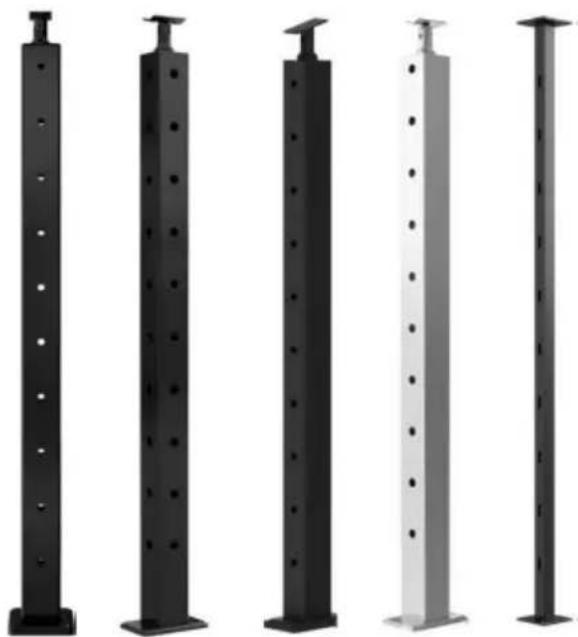

(Photo à titre indicatif seulement>

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des à jour technologiques ou logicielles sont disponibles sur notre produit.

mises

MESURES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : Lisez et comprenez l'intégralité de ce manuel avant

d'utiliser ou d'entretenir ce produit. Le non-respect de ces

les avertissements et les instructions peuvent entraîner des blessures corporelles ou

dommages aux biens de valeur.

1. L'avertissement indique que des mesures appropriées doivent être prises pour éviter le danger potentiel de blessures corporelles.
2. Les capacités du produit s'appliquent au produit correctement et complètement assemblé
   seulement.
3. Veuillez garder les petites pièces de rechange hors de portée des enfants, ce n'est pas un jouet, ne ne pas laisser les enfants jouer.
4. Pour plus d'informations sur les pièces répertoriées ci-dessous
   pages, veuillez vous référer au schéma d'assemblage de ce manuel. Déballez et
   séparer toutes les pièces dans une zone de travail propre.

CONSERVEZ CES INSTRUCTIONS

CARACTÉRISTIQUES PRINCIPALES

Ce produit est principalement utilisé pour l'installation de colonnes de fonctions de fil et accessoires décoratifs.

Le poteau de garde-corps à câble de VEVOR est fabriqué à partir de matériaux entièrement en acier inoxydable, ce qui a une grande résistance à la rouille et à la corrosion. Il fonctionnera pendant une longue durée de vie garde-corps intérieurs et extérieurs nécessitant peu d'entretien. Veuillez noter qu'il n'est pas recommandé pour les projets côtiers.

Nous travaillons avec tous les efforts possibles pour fournir des produits de qualité et professionnels service et faire de VEVOR une marque fiable.

INSTRUCTIONS D'INSTALLATION

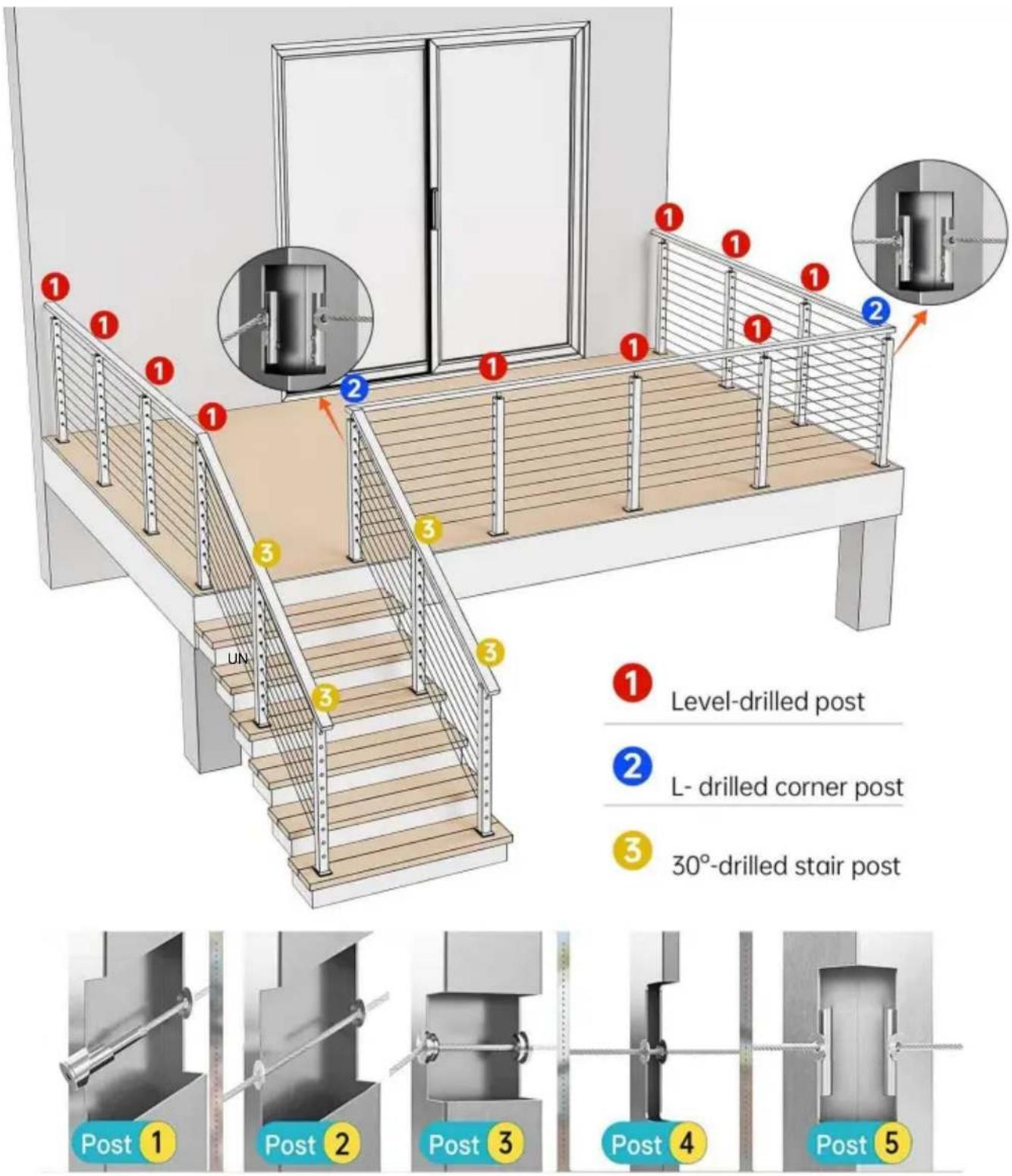

Indication d'installation et poste applicable

Applicable à tous les scénarios d'installation d'ingénierie.

Remarque : ce produit comprend uniquement la colonne et son installation fixations, hors câble métallique, kit de garde-corps à câbles, main courante.

Remarque : la figure ci-dessus n'est qu'un exemple de disposition d'installation affichage, les utilisateurs doivent disposer en fonction de leurs besoins réels, en faisant correspondre la structure de la colonne et du câble métallique, du kit de garde-corps à câbles, de la main courante et d'autres accessoires.

Pour sol en béton ou en bois

Étape 1. Marquez le perçage pointe vers le bon endroit emplacements d'installation.

Étape 2. Utilisez une perceuse à percussion faire un trou de 12 à les points marqués.

Étape 3. Enfoncez le marteau vis d'ancrage dans le trou percé.

Étape 4. Serrez le vis

Étape 5. Fermez le couvercle et terminez de fixer le poteau.

Remarque : assurez-vous que la colonne est droite lors de la fixation de la plaque inférieur du poste.

Support avec main courante (horizontale)

Étape 1 : Support fixe

Étape 2 : Déterminez la position d'installation de la main courante, puis marquez la position sous la main courante et les trous du support, puis percez les trous.

Si l'installation est une main courante en bois, vous pouvez directement visser la vis autotaraudeuses.

Étape 3 : Utilisez les vis autotaraudeuses de l'accessoire pour fixer la main courante à le soutien.

Il convient également à l'installation de rampes et de supports en arc.

Support avec main courante (dégradé)

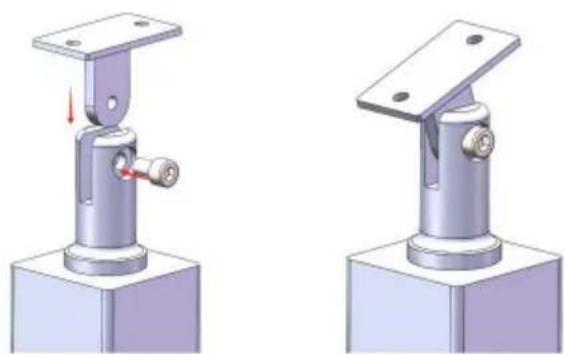

Étape 1 : Support fixe

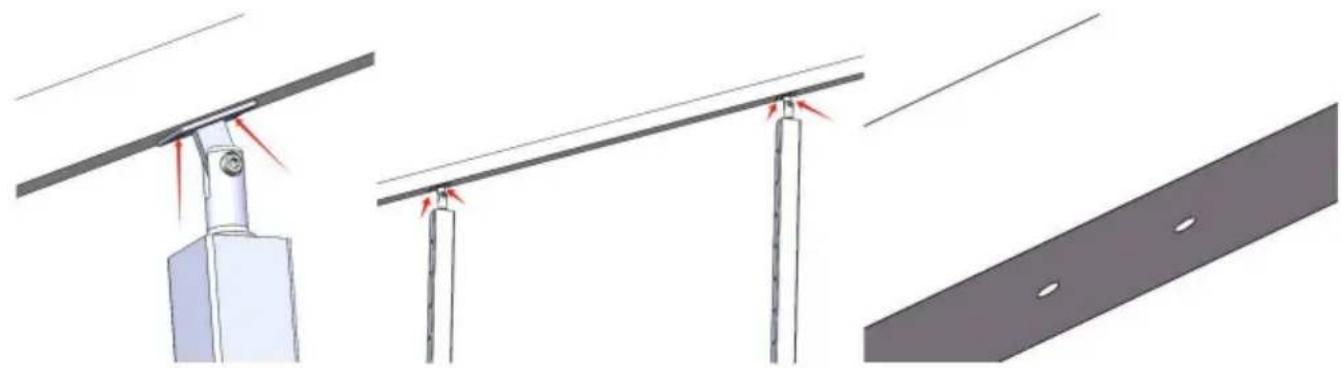

Étape 2 : Ajustez l'angle du support pour l'adapter au dessous du main courante. Déterminez la position d'installation de la main courante, puis marquez la position sous la main courante et les trous du support, puis percez les trous.

Si l'installation est une main courante en bois, vous pouvez visser directement le vis autotaraudeuses.

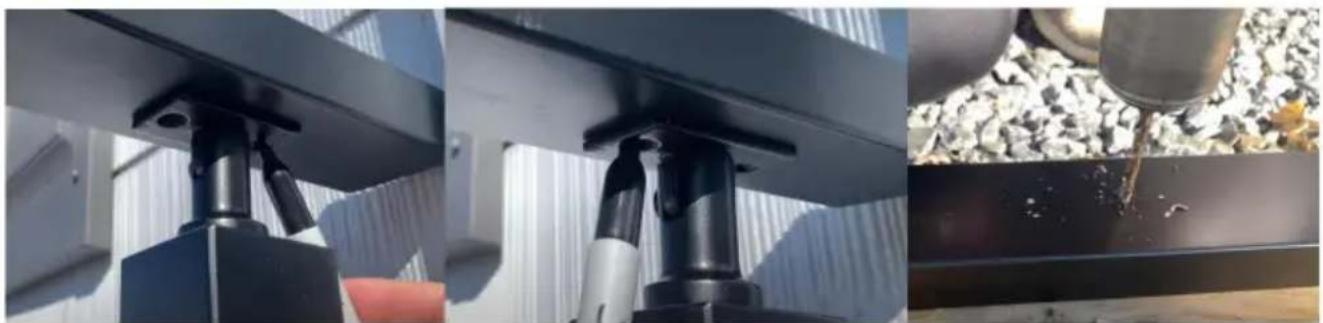

Remarque : la main courante et le support peuvent être préfixés à l'aide d'outils de serrage, de sorte que plusieurs points d'installation du support peuvent être marqués et positionnés en même temps.

Étape 3 : Retirez le support du poteau, puis utilisez les vis autotaraudeuses de l'accessoire pour fixer le support à la rampe.

Fixez à nouveau le poteau et le support.

Il convient également à l'installation de rampes et de supports en arc.	Pour le modèle HR-017

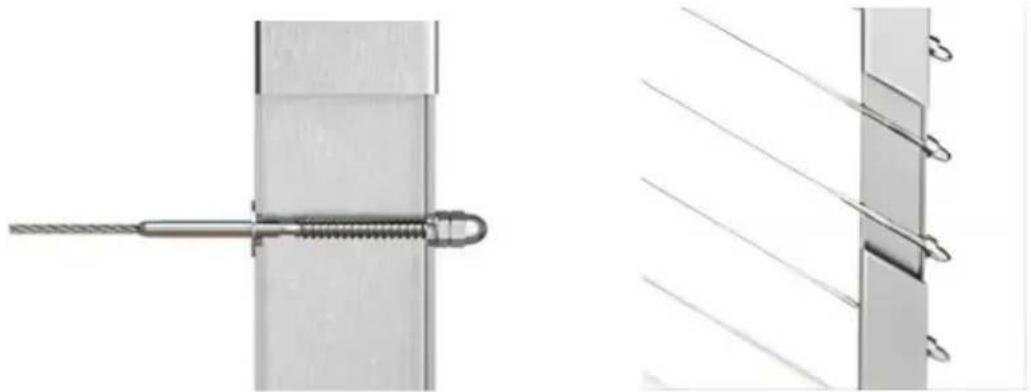

Installation avec câble métallique et raccords

Pour manchon de protection de roue de niveau

Pour tendeur de goujon Montage horizontal et angulaire

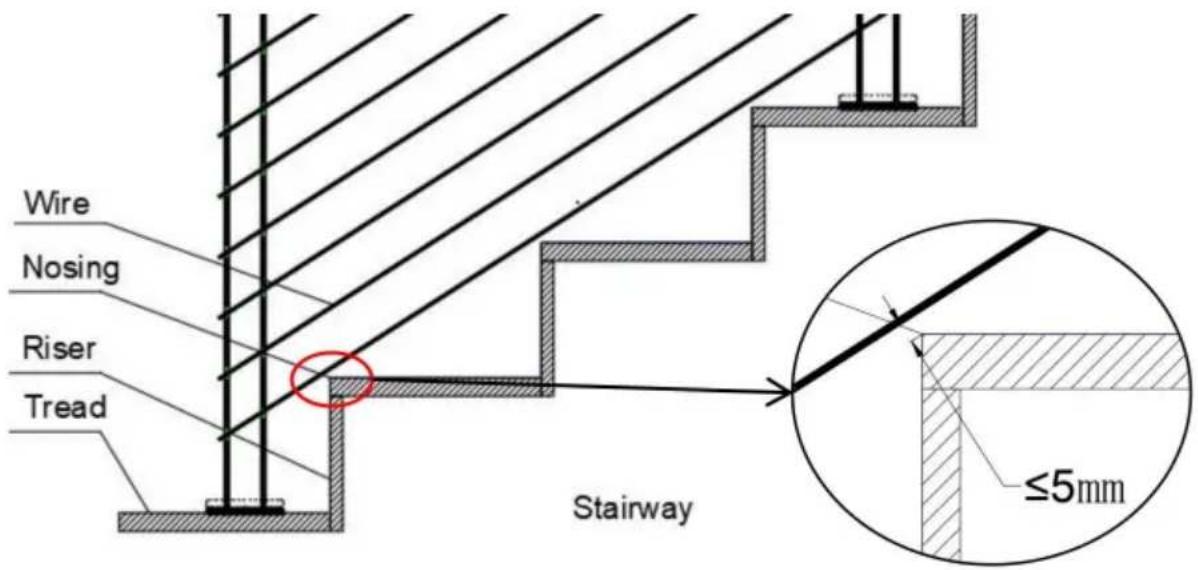

Attention : lors de l'installation des poteaux, ajustez la position des poteaux en la bande de roulement de la marche, de sorte que le fil soit proche de la position du nez, et il est généralement recommandé que l'espacement soit inférieur à 5 mm.

Comme indiqué ci-dessous.

Pour tendeur à vis et borne fixe
