BEDIENUNGSANLEITUNG WBS-010 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

ACHSENVERMESSAGESSYSTEM

MODELL:WBS-010

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, unddecken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei ihrer Bestellung bei uns sorgfältig zu prufen, ob Sie im Vergleich zu den größten Topmarken tatsächlichen die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

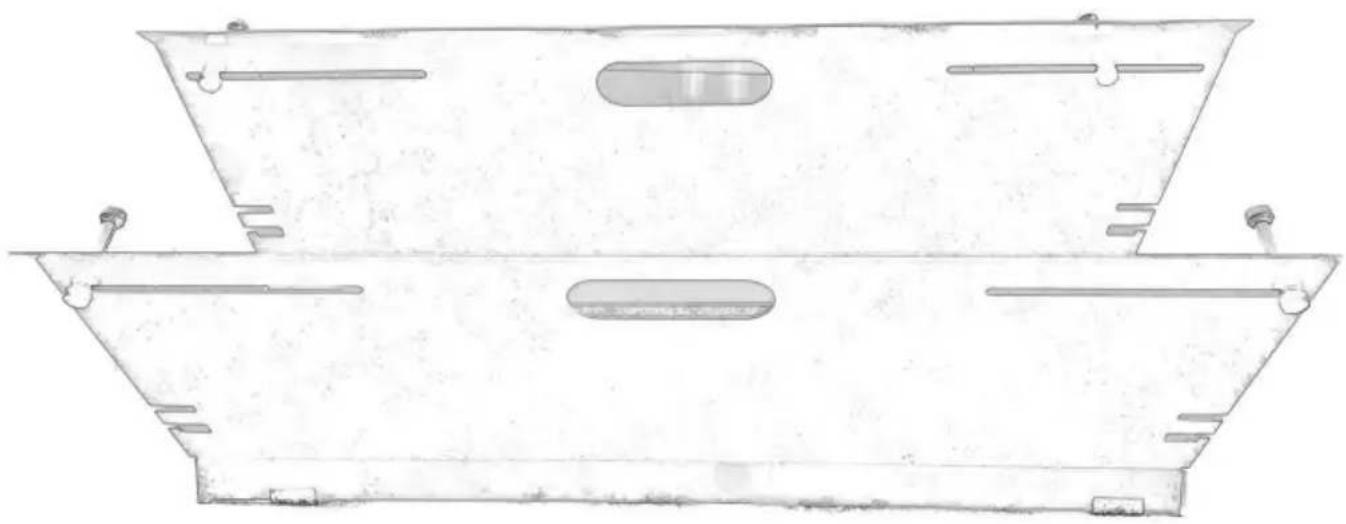

ACHSENVERMESSAGESG SYSTEM

MODELL:WBS-010

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns bisher:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung.itte lessen Sie alle Anweisungen sorgfaltig durch,bevor Sie das Gerät in Betrieb behmen. VEVOR besteht sich eine klare Auslegung unserer Bedienungsanleitung vor.Das Erscheinungsbild des Produkts richtet sich nach dem Produkt,das Sie erhalten haben.Bitte verzeihen Sie uns,dass wir Sie nicht erneut informieren,wenn es Technologie- oder Software-Updates fur unser Produkt gibt.

WICHTIGESICHERHEITSHINWEISE

WARNING: Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie

Betrieb oder Wartung thesees Products. Die Nichtbeachtung dieser

Warnings und Anweisungen konnen zu Verletzungen oder

Schaden an wertvollem Eigentum. y

Vermeiden Sie die Benutzung des Achsmesssystems durch Kinder. Und das

Das Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, damit zuspielern.

Halten Sie das Produkt von scharfen Spitzen, Klingen und anderen Gegenständen fern.

Vorsichtsmaßnahmen bei der Montage

1. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann Gefahren schaffen.
2. Tragen Sie ANSI-zugelassene Schutzbrillen und schwere Arbeitshandelschuhe während Montage.
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
5. Nicht montieren, wenn Sie mäde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Die Produkteigenschaften gelten für ordnungsgemäß und vollständig montierte Produkte nur.
7. Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie Seiten finden Sie im Montagediagramm diesen Handbuchs. Auspacken und

Trennen Sie alle Teile in einem sauberen Arbeitsbereich.itte bewahren Sie kline Ersatzteile außerhalb der Reichweite von Kindern.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

PRODUKTSPEZifikATIONEN:

Modell	M (mm)	H (mm)	IN (mm)
WBS-010	580	211	35

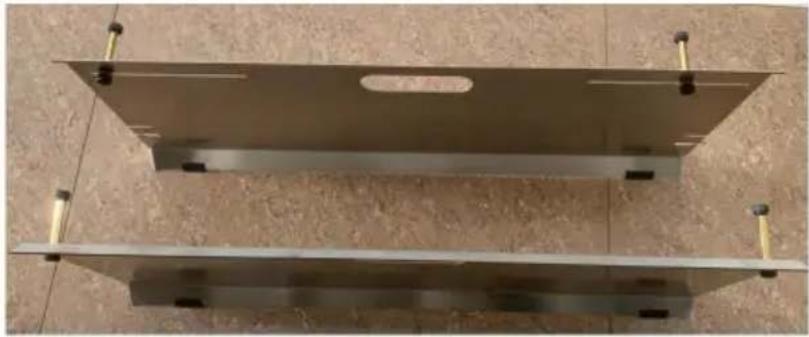

PAKET BEINHALTET

NEIN	Komponenten	Bild	Menge
1	Bandmaß		2 Stück
2	Sechskantbolzen		4 Stück
3	schwarze Rändelschrauben		8 Stück
4	Unterlegscheibe		8 Stück
5	Gummi-Gripper		4 Stück
6	Magnet		2 Stück
7	Winkelvergleichstabelle		1 Stück

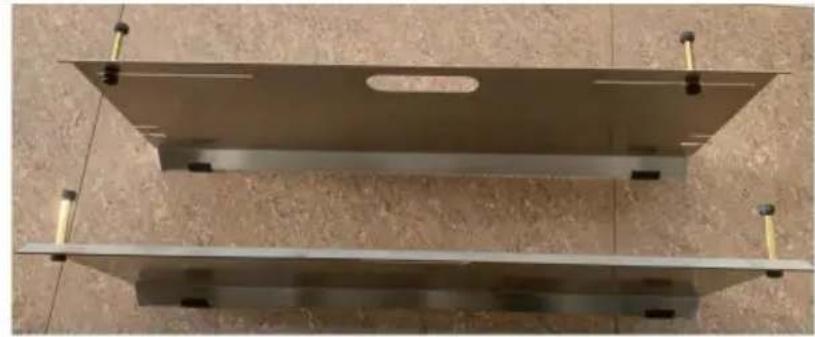

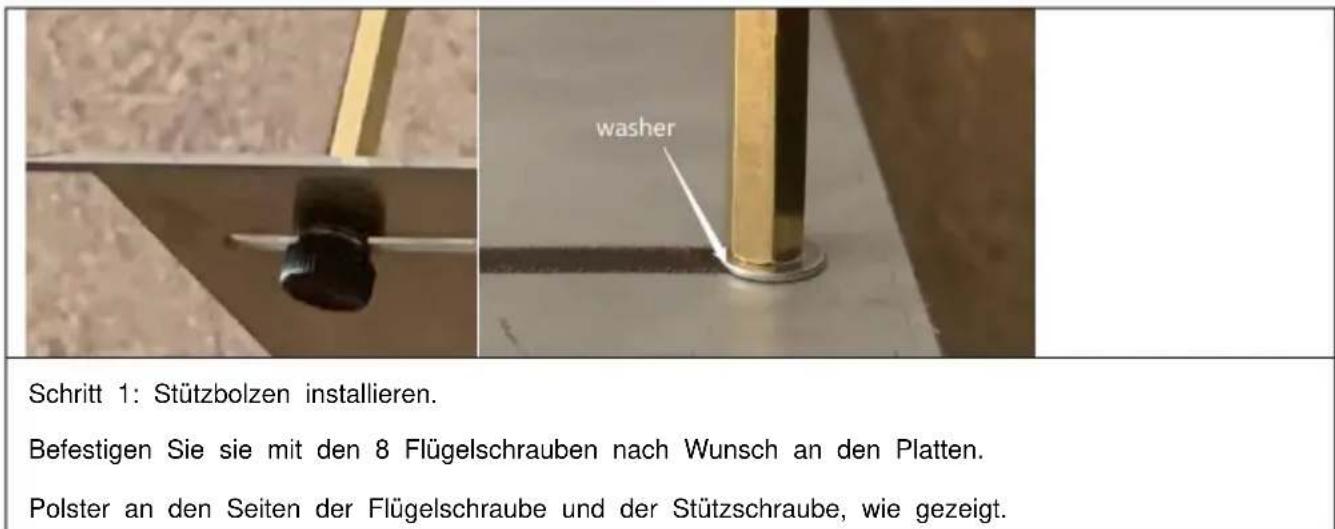

EINFACHE ANLEITUNG

Schritt 2: Oberen Kontaktpunkt anschrauben.

Eine Unterlegscheibe sitzt zwischen dem Gehäuse des Messgeräts und der Gewindestange. Die kleine Trägerplatte hat auf der Rückseite ein Gewinde. Um die Position des Kontaktpunkts einzustellen, muss nur die Gewindestange gedreht werden, das Gehäuse des Messgeräts verhindert, dass sich die Trägerplatte dreht.

Die Montage sollte nun abgeschlossen sein

Anleitung zur Messung der Zehenplatten Die Felgenabstandshalter

passen auf fast alle Autos und Geländewagen. Es ist jedoch möglich, dass die Seitenwand bei mancher Lastwagen und Geländewagen zu hoch ist, als dass die Abstandshalter die Felge richtig berühren konnten. In diesen Fall konnen die Abstandshalter entweder entfernt und die Platten als Standard-Zehenplatten verwendet werden (flach auf den Reifen gelegt). Oder Sie verwenden zwei gleich hohe Pads und legen sie unter die Platten, um sie hörher zu haben.

Stellen Sie vor dem Start sicher, dass das Lenkrad des Fahrzeugs zentriert ist. Wenn das Fahrzeug mit Radkappen ausgestattet ist, müssen diese entfernt werden.

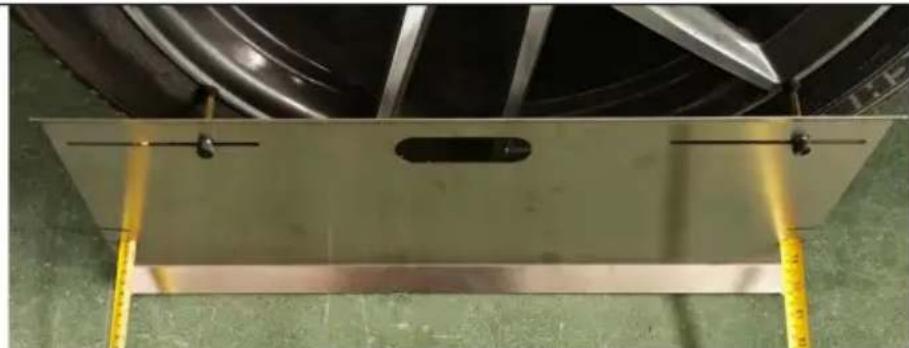

Schritt 1: Flache Schlitzplatte

anpassen Platzieren Sie die Zehenplatte mit den geraden Maßbandschlitzen nahe am Rad, so dass die Platte senkrecht stehen, wenn die Abstandshalter an der Felge anliegen. Verwenden Sie die Kerbe in der Oberkante der Platte, um die Platte auf dem Rad zu zentrieren.

Stellen Sie die Abstandshalter mit den Flügelschrauben so ein, dass sie die Felge des Rades berühren. Beim Festziehen müssen Sie nicht beide Höhe verwenden, sondern über Sie einfach etwas Druck auf die Platte aus.

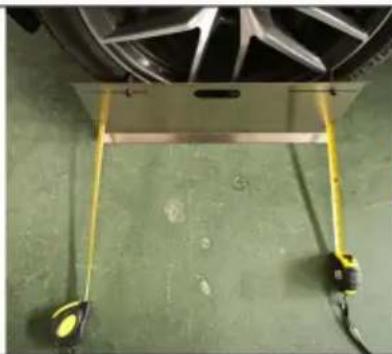

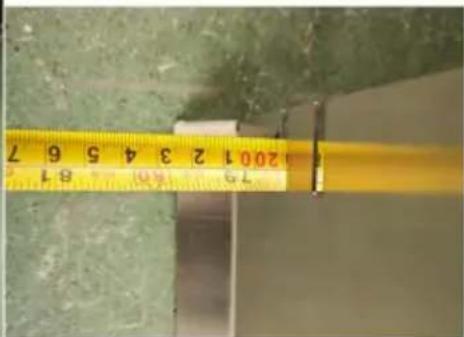

Schritt 2: Maßbänder ausfahren. Führer

Sie die Maßbänder wie gezeigt unter dem Auto hindurch, 80 Zoll sollenn ausreichen.

Schritt 3: Abstandshalter anpassen.

Gehen Sie genauso vor wie in Schritt 1 gezeigt, um die andere Fußplatte auf der gegenüberliegenden Seite des Fahrzeugs anzubringen, und legen Sie die Maßbänder in die Schlitze des Bandhalters ein.

Achtung: Überprüfen Sie, ob die Abstandshalter beider Platten richtig auf der Radfelge sitzen.

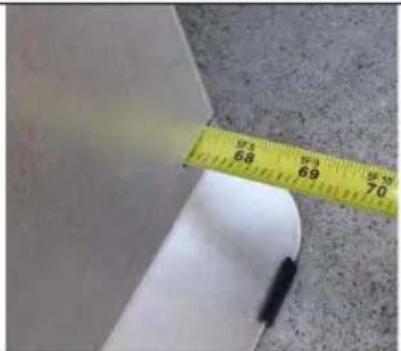

Schritt 4: Zehen messen

Entriegeln Sie die Maßbänder und schiben Sie sie in die Schlitze. Verriegeln Sie das Band NICT erneut Maßnahmen.

Wenn Sie sie unserschlossen setzen, wird die richtige Spannung angewendet. Ziehen Sie leicht daran und notieren Sie die Maße.

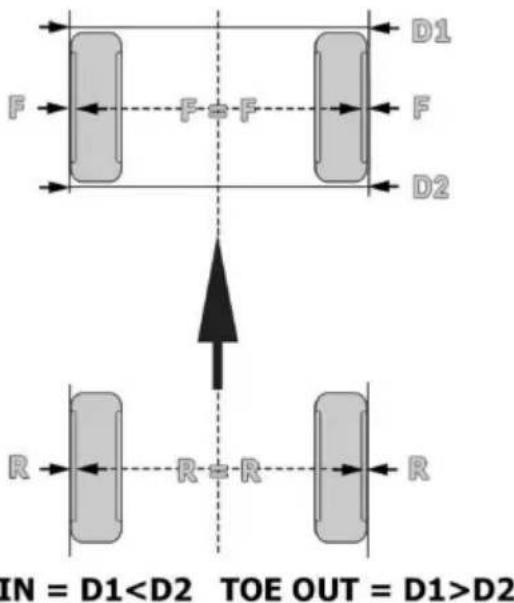

Der hintere Maßbandwert (Seite zum Fahrzeugheck) minus dem vorderen Maßbandwert (Seite zur Fahrzeugfront) ergibt die Gesamtspur der Achse. Ein großerer Wert auf der Vorderseite gibt die Nachspur an, ein großerer Wert auf der Rückseite die Vorspur.

Wenn beispiselsweise das vordere Maß D1 66 Zoll und das hinterere Maß D2 66 3/32 beträgt, beträgt die Gesamtvorspur der Achse 3/32 Zoll.

UMRECHNUNGSTABELLE „GRAD IN ZOLL“ Beisiel: Wenn die Fahrzeugspezifikationen 0,4 Grad vorschreiben, sollte die Vorspur die Hälfte betragen zwischen 1/8 Zoll und 3/16 Zoll, gemessen an den Zehenplatten.
Abschlüsse Spezifikation	0	0,16	0,32	0,48	0,64	0,8	0,96
Äquivalent	0	1/16 Zoll	1/8 Zoll	3/16 Zoll	1/4 Zoll	5/16"	3/8"

Hinweis: Beachten Sie bei der Verwendung von Ausrichtungsspezifikationen, dass die Zehenplatten die TOTALE Spur, nicht die Spur jeder Rades. Wenn ihre Angaben also für jedem Rad angegeben sind, Rad mussen Sie diese Werte addieren.

Wenn beispelseise die Vorspur≦des Rades 0,15 Grad betragen soll, dann

Die Gesamtpur sollte 0,15 + 0,15 = 0,3 Grad betragen.

Die optionalen Achsmesswerte geben die Gesamtpur an, so dass diese Werte nicht benötigt werden.

Modification, allerdings sollenn Sie die Gradangaben verwenden, NICHT die Zollangaben

Spezifikationen.

Tipp: Wenn die Spur richtig ist, aber das Lenkrad schief ist, schalten Sie die Reifenstange eine Seite hinein und die Spurstange auf der anderen Seite um die gleiche Anzahl Umdrehungen hereaus. Dadurch bleibt die Spurweite erhalten, aber die Position des Lenkgelenks wird angepasst. Rad. Achten Sie darauf, es in die richtige Richtung einzustellen!
