Produkttyp	Poliermaschine und Bühnenmaschine
Marke	Vevor
Modell	S1P-HJ2209-120H
Nennleistung	1300 W
Leerlaufdrehzahl	1100 - 3400 U/min
Geschwindigkeitseinstellungen	6 Stufen
Größe der Polierscheibe	120 × 100 mm
Bürstentyp	Messingbürste
Trommelinnendurchmesser	20 mm
Stromversorgung	230 V ~ 50 Hz
Schutzklasse	Schutzklasse II (doppelte Isolierung)
Hauptfunktionen	Brünieren, Polieren, Bürsten, Entgraten, Rostentfernung
Verwendungszweck	Industrie und Handwerk für Metall und Holz
Sicherheitsvorrichtungen	Schutzhaube, Spindelarretierung, Ein-/Ausschalter
Empfohlene persönliche Schutzausrüstung	Schutzbrille, Staubmaske, Gehörschutz, Handschuhe
Wartung und Reinigung	Lüftungsschlitze regelmäßig mit trockener Druckluft reinigen
Reparierbarkeit	Technische Unterstützung und Ersatzteile erhältlich unter www.vevor.com/support
Garantie	Eingeschränkte Garantie auf Herstellungsfehler (siehe Garantiekarte)
Allgemeine Informationen	Lesen Sie die Bedienungsanleitung vor der Verwendung sorgfältig durch. Befolgen Sie die Sicherheitshinweise.

Häufig gestellte Fragen - S1P-HJ2209-120H Vevor

Wie stelle ich die Geschwindigkeit der Poliermaschine ein?

Drehen Sie das Einstellrad des Geschwindigkeitsreglers auf den gewünschten Wert aus den 6 verfügbaren Stufen. Die Geschwindigkeit variiert von 1100 bis 3400 U/min.

Wie wechsle ich die Bürste oder den Polierteller?

Ziehen Sie den Netzstecker. Drücken Sie die Spindelarretierung, lösen Sie die Schrauben mit einem Schlüssel und entfernen Sie die Scheiben. Setzen Sie das neue Werkzeug ein und ziehen Sie es fest.

Welche Schutzausrüstung sollte ich tragen?

Tragen Sie eine Schutzbrille, eine Staubmaske, einen Gehörschutz und Schutzhandschuhe, um Verletzungen zu vermeiden.

Kann ich Trennscheiben mit diesem Werkzeug verwenden?

Nein, verwenden Sie nur zugelassene Schrupp- oder Polieraufsätze. Trennscheiben sind nicht geeignet und können einen gefährlichen Rückschlag verursachen.

Was tun bei einem Rückschlag (Rebound)?

Halten Sie das Werkzeug fest mit beiden Händen und stellen Sie sich so hin, dass Sie den Rückschlag ausgleichen können. Vermeiden Sie scharfe Kanten und Ecken. Verwenden Sie den Zusatzhandgriff, falls vorhanden.

Wie reinige ich die Poliermaschine?

Ziehen Sie den Netzstecker. Reinigen Sie die Lüftungsschlitze regelmäßig mit trockener Druckluft, um die Ansammlung von leitfähigem Staub zu vermeiden.

Wo finde ich Ersatzteile?

Ersatzteile und Explosionszeichnungen sind beim Kundendienst erhältlich. Kontaktieren Sie www.vevor.com/support.

Wie ist die Garantie für dieses Produkt?

Die Garantie deckt Herstellungsfehler ab. Füllen Sie die Garantiekarte zusammen mit der Rechnung aus und senden Sie sie an den Händler zurück. Nicht autorisierte Reparaturen führen zum Garantieverlust.

Kann ich das Werkzeug ohne Schutzhaube verwenden?

Nein, die Schutzhaube muss immer angebracht sein, um den Benutzer vor Spritzern und Kontakt mit dem rotierenden Werkzeug zu schützen.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Bringen Sie es zu einer Sammelstelle für das Recycling von Elektro- und Elektronik-Altgeräten gemäß der Richtlinie 2012/19/EU.

BEDIENUNGSANLEITUNG S1P-HJ2209-120H Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Poliermaschine

MODELL: S1P-HJ2209-120H

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

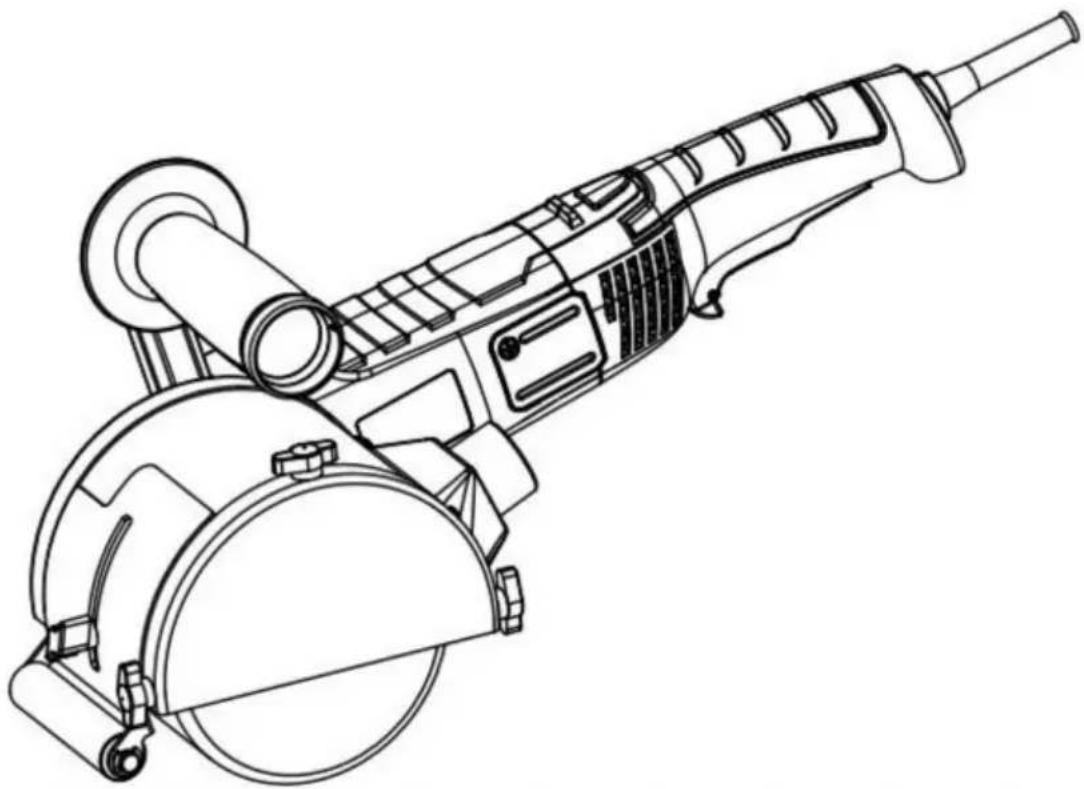

Polieren Poliermaschine

MODELL:S1P-HJ2209-120H

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

ANWEISUNGEN

Vorwort

Zunächst möchten wir unseren Kunden unseren herzlichsten Dank aussprechen, die

Dieses Handbuch ist für den Kundendienst gedacht, um Ihnen eine bessere

Bedienung mit dieser Ausrüstung zu ermöglichen. Wir hoffen, dass die Produkte und Dienstleistungen des Unternehmens Ihnen

den Kanal mit freundlicher Genehmigung bieten.

Wichtiger Hinweis

Zu Ihrer eigenen Sicherheit müssen Sie vor der Montage und Verwendung solcher Produkte zunächst

dieses Handbuch lesen, um die einzigartige Bedienung, Anwendung und mögliche

Probleme dieses Geräts zu verstehen.

Dieses Handbuch entspricht dem Herstellungsdatum Ihrer Maschine. Sie werden

Informationen über die technischen Daten der Maschine finden. Überprüfen Sie das Handbuch auf

Updates unserer Maschinen auf der Kundendienst-Site oder der entsprechenden Website.

Diese Poliermaschine ist konzipiert für:

- Gewerblicher Einsatz in Industrie und Handwerk.

- Oberflächenbearbeitung wie z.B. Brünieren, Strukturieren, Polieren,

Bürsten, Glätten, Entrosten und Entgraten von Stahl oder Edelstahl oder

nichtmetallische Werkstoffe.

- Wählen Sie bei der Behandlung von Holzoberflächen das richtige Rad.

Besondere Sicherheitshinweise

Alle in dieser Anleitung enthaltenen Sicherheitshinweise und Anweisungen müssen gelesen

und befolgt werden. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann

zu elektrischen Entladungen, Bränden und/oder schweren Verletzungen führen. Bewahren Sie diese Anweisungen

zur späteren Verwendung auf.

Beachten Sie alle Sicherheitshinweise, Anweisungen, Bilder und Daten. Dieses Elektrowerkzeug darf nur mit diesem Gerät verwendet werden.

gemäß den Vorschriften und entsprechend ihrem Zweck.

Benutzen Sie ausschließlich Zubehör, das vom Hersteller für den jeweiligen Einsatzzweck freigegeben ist und mit diesem Elektrowerkzeug verwendet werden kann. Die Drehzahl des verwendeten Werkzeugs muss dem auf dem elektronischen Gerät angegebenen Wert entsprechen. Die Außenmaße und die Dicke des verwendeten Werkzeugs müssen den angegebenen Maßen auf der elektronischen Ausrüstung entsprechen.

Die Schleiftrommel und die Abdeckung oder andere Zubehörteile müssen genau auf die entsprechende Spindel des Elektrowerkzeugs passen.

Beschädigtes Zubehör nicht verwenden.

Überprüfen Sie das Anwendungswerkzeug vor jedem Gebrauch, um festzustellen, ob es

Ablösungen oder Risse und bei Schleifplatten das Vorhandensein von

Rissen oder übermäßigem Verschleiß aufweist. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug auf den Boden fällt, überprüfen Sie, ob sie beschädigt sind, oder verwenden Sie direkt ein unbeschädigtes Werkzeug. Sobald das Werkzeug überprüft wurde und in Position ist, schützen Sie sich und andere außerhalb der Rotationsebene, wobei das Gerät eine Minute lang bei Höchstgeschwindigkeit laufen gelassen wird.

Verwenden Sie persönliche Schutzausrüstung.

Benutzen Sie einen integrierten Gesichtsschutz und Augenschutz (Schutzbrille) gemäß den Vorschriften.

Verwenden Sie bei Bedarf eine Staubmaske, einen Gehörschutz (Kopfhörer), Schutzhandschuhe, spezielles Schuhwerk oder eine Schürze, die kleine Partikel abhält, die von Ihrem Körper wegschleifen.

Stellen Sie sicher, dass sich keine anderen Personen in der Nähe Ihres Arbeitsbereichs aufhalten.

Jeder, der den Arbeitsbereich betritt, muss ausreichend geschützt sein.

Ausrüstung.

Lassen Sie das Elektrowerkzeug nicht eingeschaltet, während Sie es von einem Ort zum anderen transportieren.

Reinigen Sie regelmäßig die Lüftungsschlitze des Elektrowerkzeugs.

Benutzen Sie das Elektrowerkzeug nicht in der Nähe von brennbaren Stoffen.

Verwenden Sie keine Anwendungswerkzeuge, die flüssige Kühlmittel benötigen.

Rückwärtsbewegung und entsprechende Sicherheitsmaßnahmen

Ein Backlash ist eine plötzliche Reaktion auf ein verklemmtes oder blockiertes Bearbeitungswerkzeug, wie z.B. eine Schleifplatte, eine rotierende Bürste usw.

Blockieren oder Blockieren führt dazu, dass das rotierende Bearbeitungswerkzeug plötzlich zum Stehen kommt.

Dies führt zu einer unkontrollierten Beschleunigung des elektrischen Geräts an der Stelle, an der es blockiert wurde, in der Drehrichtung entgegengesetzt zu der des Werkzeugs.

Dies führt zu einer unkontrollierten Beschleunigung des elektrischen Geräts an der Stelle, an der es blockiert wurde, in der Drehrichtung entgegengesetzt zu der des Werkzeugs.

zu der des Werkzeugs.

Ein Rückschlag ist die Folge einer unsachgemäßen oder ungeeigneten Verwendung des Elektrowerkzeugs.

Dies kann durch die im Folgenden beschriebenen vorbeugenden Maßnahmen vermieden werden.

Halten Sie das Elektrowerkzeug fest und bringen Sie Körper und Arme in eine Position, die es Ihnen ermöglicht, den Rückschlag auszugleichen.

Falls vorhanden, verwenden Sie immer den Zusatzhandgriff, um eine bessere Kontrolle im Falle von Rückschlägen oder Reaktionen während des Anlaufs zu haben.

Der Bediener kann den Rückschlag bzw. die Reaktionskräfte steuern, indem er die entsprechenden Vorsichtsmaßnahmen ergreift.

Anlauf. Der Bediener kann das Spiel bzw. die Reaktionskräfte steuern, indem er die

Bei einem Rückschlag kann das Werkzeug auf Ihre Hand gelangen.

Vermeiden Sie, dass Ihr Körper in den Bereich gelangt, in dem sich das Elektrowerkzeug während des Rückschlags bewegt.

Ein Rückschlag drückt das Elektrowerkzeug in die entgegengesetzte Richtung zur Bewegung der Mahlscheibe an der Stelle, wo sie blockiert.

Vermeiden Sie, dass Ihr Körper in den Bereich gelangt, in dem sich das elektronische Gerät befindet, da es sich während des Rückschlags bewegt.

Ein Spiel drückt das Elektrowerkzeug in die entgegengesetzte Richtung zur Bewegung des

Das Einsatzwerkzeug bleibt häufig an Ecken, scharfen Kanten oder beim Abprallen vom Werkstück hängen.

Arbeiten Sie besonders vorsichtig in der Nähe von Ecken, scharfen Rohren usw.

Vermeiden Sie, dass das Werkzeug vom Werkstück abprallt und sich verklemmt.

Das Auftragswerkzeug bleibt häufig an Ecken, scharfen Kanten oder beim Abprallen von der

Es kommt zu einem Kontrollverlust oder einem Rückschlag.

Besondere Sicherheitshinweise zum Schruppen

Verwenden Sie ausschließlich für dieses Elektrowerkzeug zugelassene Schruppwerkzeuge mit entsprechender Schutzabdeckung. Nicht für dieses Elektrowerkzeug zugelassene Vorsatzteile

Das Werkzeug kann nicht ausreichend abgedeckt werden und ist daher nicht sicher.

Die Schutzhaube wird fest auf dem Elektrowerkzeug montiert und in

Auf diese Weise wird maximale Sicherheit erreicht. Das heißt, der kleinste Teil des

Das freiliegende Schleifmittel ist dem Bediener zugewandt. Die Schutzabdeckung hat die

Aufgabe, den Bediener vor dem Lösen des Bohrers und vor eventuellen

Kontakt mit dem Schleifelement zu schützen.

Die Schleifkörper sind ausschließlich bestimmungsgemäß zu verwenden.

Trenn- oder Schruppscheiben können in diesem Elektrowerkzeug nicht verwendet werden.

Andere Sicherheitshinweise

Halten Sie das Elektrowerkzeug immer mit beiden Händen an den entsprechenden Flächen (Motorgehäuse und Griff).

Halten Sie kleinere zu verarbeitende Stücke fest, um ein unbeabsichtigtes

Verschieben zu vermeiden.

Die Netzspannung und die Spannungsangaben auf dem

Typenschild müssen übereinstimmen.

VERWENDETE SYMBOLE

GEFAHR: Dies weist auf eine unmittelbar drohende Gefahr hin.

Bei Nichtbeachtung besteht die Gefahr des Todes oder schwerster Verletzungen.

ACHTUNG: Dies weist auf eine möglicherweise gefährliche Situation hin.

Bei Nichtbeachtung besteht die Gefahr von Verletzungen oder Sachschäden.

Tragen Sie einen Gehörschutz. Tragen Sie einen Augenschutz.

Atemschutz tragen.

Handschutz tragen.

Bedienungsanleitung lesen.

Konstruktion der Klasse II (doppelt isoliert für zusätzlichen Schutz).

Richtige Entsorgung.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU.

Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das

Das Produkt muss in der Europäischen Union getrennt entsorgt werden.

gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte

gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen

an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Technische Parameter

Produktname	Poliermaschine
Modell	S1P-HJ2209-120H
Nennleistung	1300 W
Drehzahl	1100–3400 U/min
Gangposition	6
Polierscheibengröße	y 120×100mm
Polierbürstentyp	Messingbürste

Inbetriebnahmeanleitung

Bebilderte Erklärung

1. Schalter
2. Bürstenabdeckung
3. Geschwindigkeitsregler
4. Lüftungsgitter 7.
5. Griff
6. Schutzgehäuse

Scheibe/Trommel/Rad (optional)

1. Kabel
2. Getriebekopf
3. Spindelarretierungstaste

Das beschriebene und abgebildete Zubehör entspricht nicht der Serienausstattung. Das komplette Angebot an optionalem Zubehör finden Sie in unserem Zubehörprogramm.

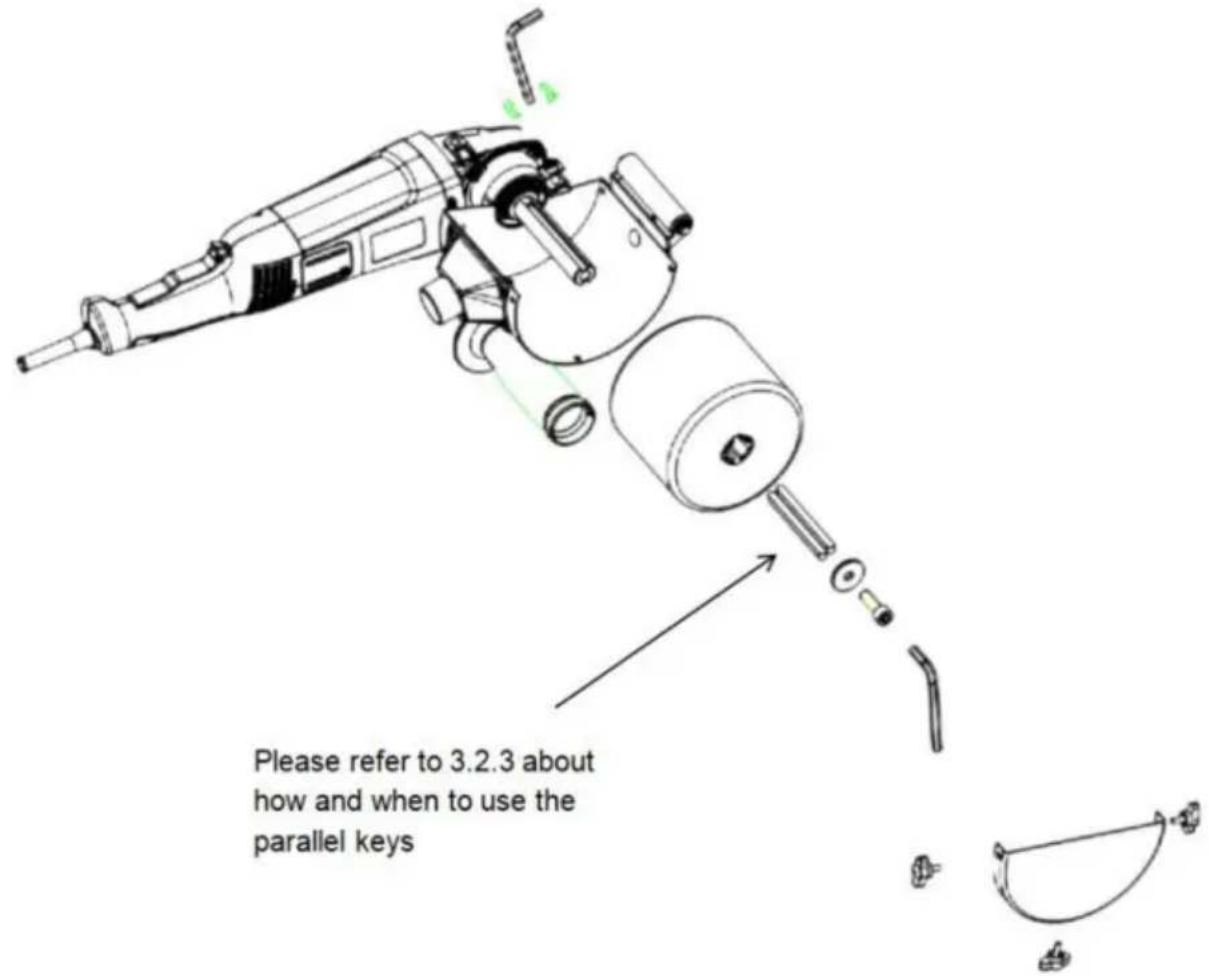

So montieren und demontieren Sie

Die Maschine ist für Trommeln unterschiedlicher Form mit einem Innendurchmesser von 20 mm geeignet.

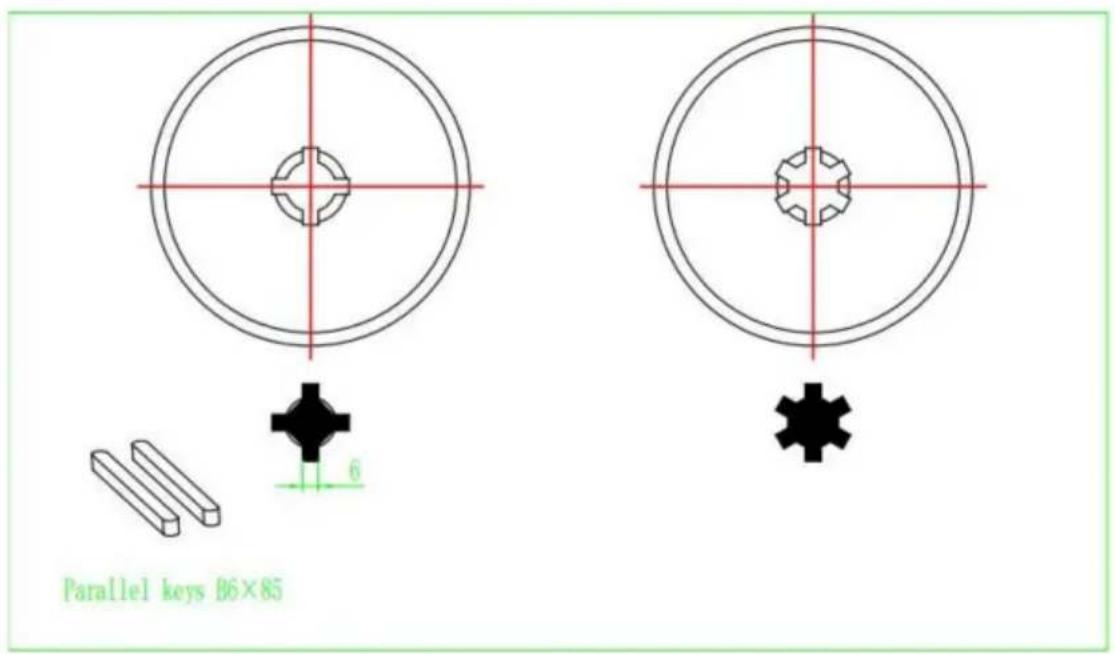

Wenn die Trommelbürste wie die unten abgebildeten aussieht, verwenden Sie zur Befestigung bitte die beiden Passfedern.

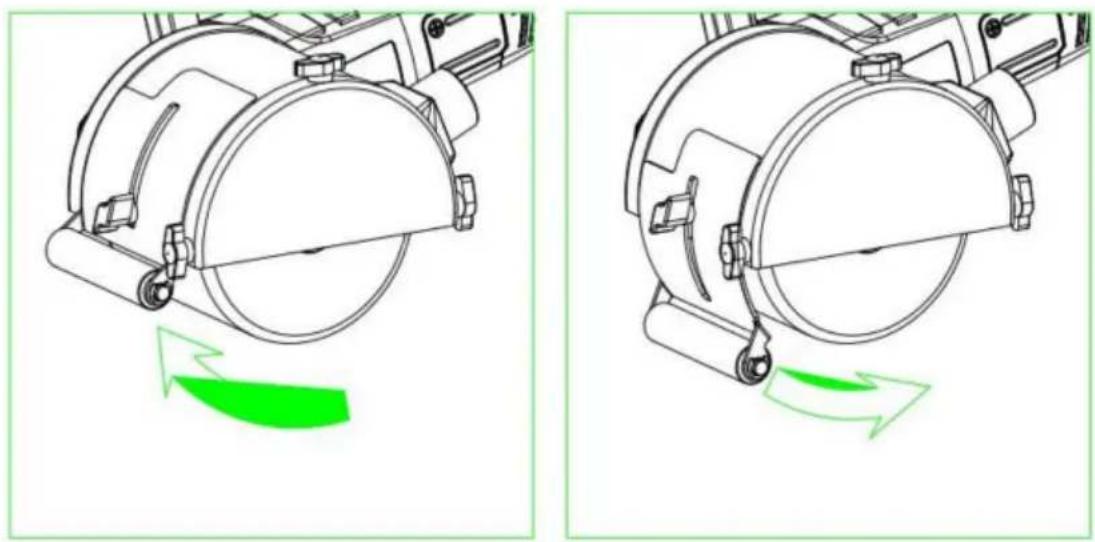

Höhenverstellung des Schutzes

Vor allen Arbeiten an der Elektrik den Netzstecker ziehen.

Ausrüstung.

Vor der Inbetriebnahme

Packen Sie das Elektrowerkzeug aus und überprüfen Sie die Vollständigkeit des übergebenen Lieferumfangs.

Stellen Sie fest, ob während des Transports Schäden aufgetreten sind.

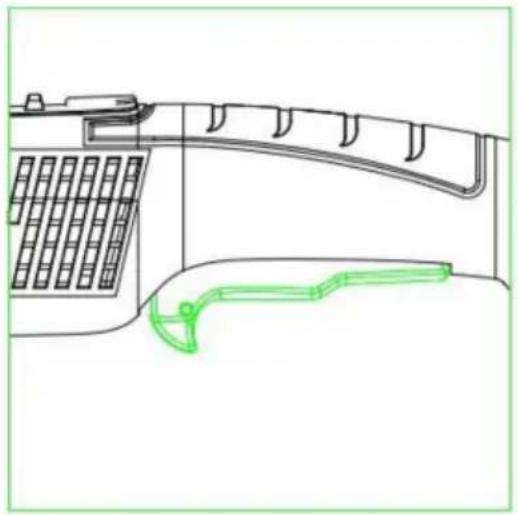

- Drücken Sie den Schalter und halten Sie ihn gedrückt. -

Wenn Sie das Werkzeug stoppen möchten, lassen Sie den Schalter los.

- Um die Arbeitsgeschwindigkeit einzustellen, drehen Sie das Drehzahlreglerrad auf den gewünschten Wert.

Halten Sie das Werkzeug bzw. die

Werkzeughalterung fest. - Ziehen Sie den Stecker aus der Steckdose.

-Drücken Sie den Spindelblockierknopf und halten Sie ihn gedrückt.

-Lösen Sie die Schrauben mit dem Schraubenschlüssel und entfernen Sie beide Scheiben.

- Das Werkzeug bzw. die entsprechende Halterung über den Werkzeughalter bewegen (Position Einstellung, Schlüssel).

2. Werkzeugwechsel

Gang

Während der Garantiezeit dürfen die Schrauben am Getriebekopf nicht gelöst werden.

Bei Nichtbeachtung erlischt die Herstellergarantie.

3. Einstellvorgang

Schutzabdeckungseinstellung

Die Poliermaschine wird immer mit angebrachter Schutzabdeckung verwendet

-1. Deckeleinstellschraube lösen

-2. Stellen Sie die Schutzabdeckung in eine Position, die für die auszuführende Aufgabe geeignet ist und in der entsprechenden Arbeitsposition

- Schraube noch einmal verstellen.

- Passen Sie die Tiefe an

4. Allgemeine Gebrauchshinweise

Nach dem Ausschalten arbeitet das Schleifwerkzeug aufgrund der Massenträgheit noch kurzzeitig weiter.

Bearbeitung ebener Flächen

- Halten Sie das Elektrowerkzeug mit beiden Händen.

- Für eine dekorative Oberflächenbearbeitung: - Setzen

Setzen Sie das Elektrowerkzeug vorsichtig auf die zu bearbeitende Oberfläche auf und führen Sie eine geradlinige Bewegung vorwärts und dann zurück.

Wartungs- und Reinigungshinweise

Vor allen Arbeiten an der Elektrik den Netzstecker ziehen.

Ausrüstung.

Reinigung

Bei der Metallbearbeitung kann es zur Ablagerung leitfähiger Stäube im Gehäuseinneren kommen.

Dies kann Einfluss auf die Schutzisolierung haben!

Starten Sie die Maschine mit einem Fehlerstrom-Schutzschalter (maximaler Betriebsstrom 30mA)

Reinigen Sie das Gerät und die Lüftungsschlitze regelmäßig. Die Reinigungshäufigkeit hängt vom Material und der Nutzungsintensität ab.

Reinigen Sie das Gehäuseunterteil und den Motor regelmäßig mit trockener Druckluft.

1. Reparaturservice

Der technische Service berät Sie bei allen Fragen rund um die Reparatur und Wartung Ihres Produkts, aber auch zu Ersatzteilen. Die Diagramme für Informationen zur Demontage und zu Ersatzteilen erhalten Sie im Service-Store. Unser Team von technischen Beratern berät Sie gerne über den Erwerb, die Anwendung und die Einstellung der Produkte und des Zubehörs.

2. Garantie

Garantiekarte

Die Garantiekarte finden Sie in den Unterlagen, die dem Elektrowerkzeug beiliegen. Die Garantiekarte muss vollständig ausgefüllt und mit einer Kopie des Kaufbelegs oder der Rechnung beim Einzelhändler abgegeben werden, um eine Empfangsbestätigung zu erhalten.

HINWEIS! Fordern Sie diese Karte bei Verlust umgehend bei Ihrem Händler an. Die Garantie ist ausschließlich auf Herstellungs- oder Bearbeitungsfehler beschränkt und erlischt, wenn die Teile außerhalb des Fabrik.

3. Beseitigung

Wir empfehlen, Elektrowerkzeuge, Zubehör und Verpackungen einem Recyclingprozess zuzuführen, der die Umwelt schont.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Müll!

Gemäß der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und nach der Umsetzung in nationales Recht müssen elektrische Werkzeuge getrennt gesammelt und einem ökologischen Recycling zugeführt werden.

Es könnte die Schwingungsbelastung während der gesamten Periode deutlich erhöhen. Die Zeit, während der das Gerät stillsteht oder in der es nicht wirklich in Betrieb ist, wird ebenfalls berücksichtigt, um die Schwingungsbelastungen zu ermitteln. Dadurch kann die Schwingungsbelastung während der gesamten Arbeitszeit deutlich reduziert werden.

Treffen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners, bevor Sie die Schwingungen, zum Beispiel: Wartung von Elektro- und Anwendungswerkzeugen, Warmhalten der Hände, Organisation von Arbeitsabläufen.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat
