KD-Y7548 - Werkzeugmaschine Vevor - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG KD-Y7548 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

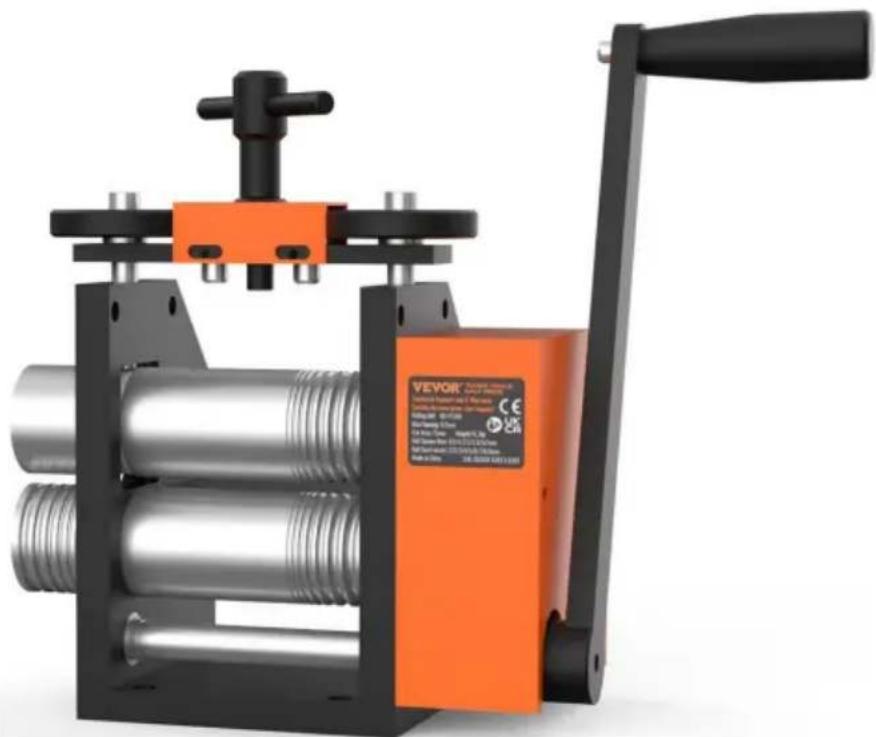

WALZWERK

MODELL:KD-Y7548

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

WALZWERK

MODELL:KD-Y7548

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNUNG:

1. Lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie versuchen, Montage oder Betrieb.
2. Lesen Sie die Warnhinweise in diesem Handbuch sorgfältig durch. Bei Nichtbeachtung Nichtbeachtung aller dieser Warnungen kann zu schweren Verletzungen führen.
3. Dieses Walzwerk ist für die Benutzung durch entsprechend geschulte und nur durch erfahrenes Personal. Wenn Sie nicht vertraut sind mit der richtigen und sicheren Betrieb eines Walzwerks, nicht verwenden, bis entsprechende Ausbildung und Wissen wurden erhalten.
4. Verwenden Sie dieses Walzwerk nicht für andere als den vorgesehenen Zweck.
5. Tragen Sie bei der Verwendung dieser Laube immer eine zugelassene Schutzbrille/einen Gesichtsschutz. drücken. Normale Brillen haben nur schlagfeste Gläser; sie sind keine Schutzbrille.
6. Bedienen Sie die Dornpresse nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamente.
7. Überprüfen Sie beschädigte Teile. Vor der weiteren Verwendung des Walzwerks muss ein Teil, das ist, sollte sorgfältig überprüft werden, um sicherzustellen, dass es funktioniert ordnungsgemäß funktionieren und ihre vorgesehene Funktion erfüllen. Überprüfen Sie die Ausrichtung der beweglichen Teile, Blockieren beweglicher Teile, Bruch von Teilen, Montage und alle anderen Bedingungen, die den Betrieb beeinträchtigen können. Ein Schutz oder ein anderes Teil, das beschädigte Teile müssen fachgerecht repariert oder ersetzt werden.
8. Sorgen Sie für ausreichend Platz rund um den Arbeitsbereich und eine blendfreie Deckenbeleuchtung.
9. Halten Sie Besucher in sicherem Abstand zum Arbeitsbereich. Halten Sie Kinder fern.
10. Verwenden Sie empfohlenes Zubehör. Ungeeignetes Zubehör kann gefährlich.
11. Stellen Sie sicher, dass das Werkstück sicher am Tisch befestigt oder festgeklemmt ist.
12. Entfernen Sie lose Gegenstände und nicht benötigte Werkstücke aus dem Bereich

bevor Sie die Maschine starten.

1. Erlauben Sie Kindern die Benutzung nicht. Vorsicht vor Klemmhänden!
2. Achten Sie darauf, keine weite Kleidung zu tragen und die Haare sicher zurückzubinden.
3. Überprüfen Sie, dass keine Kabel, Seile oder andere Gegenstände vorhanden sind, die sich verfangen könnten in den Rollen oder im Griff.
4. Verwendbare Metalle: Gold, K-Gold, Sterling-Silber, 925er-Silber, Kupfer, Aluminium und andere dehnbare Metalle.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

MODELL UND PARAMETER

Modell KD-Y7548
Maximale Öffnung	6,5 mm
Rollendurchmesser	ÿ49 mm
Flache Fläche	75 mm
Rolle Vierkantdraht	0,5/1/2/3/3,5/5/7 mm
Rolle Halbkreis 1,2/2/3/4/5/6 mm + 7/8/9 mm
	StahlMaterial
Farbe	Schwarz & Orange

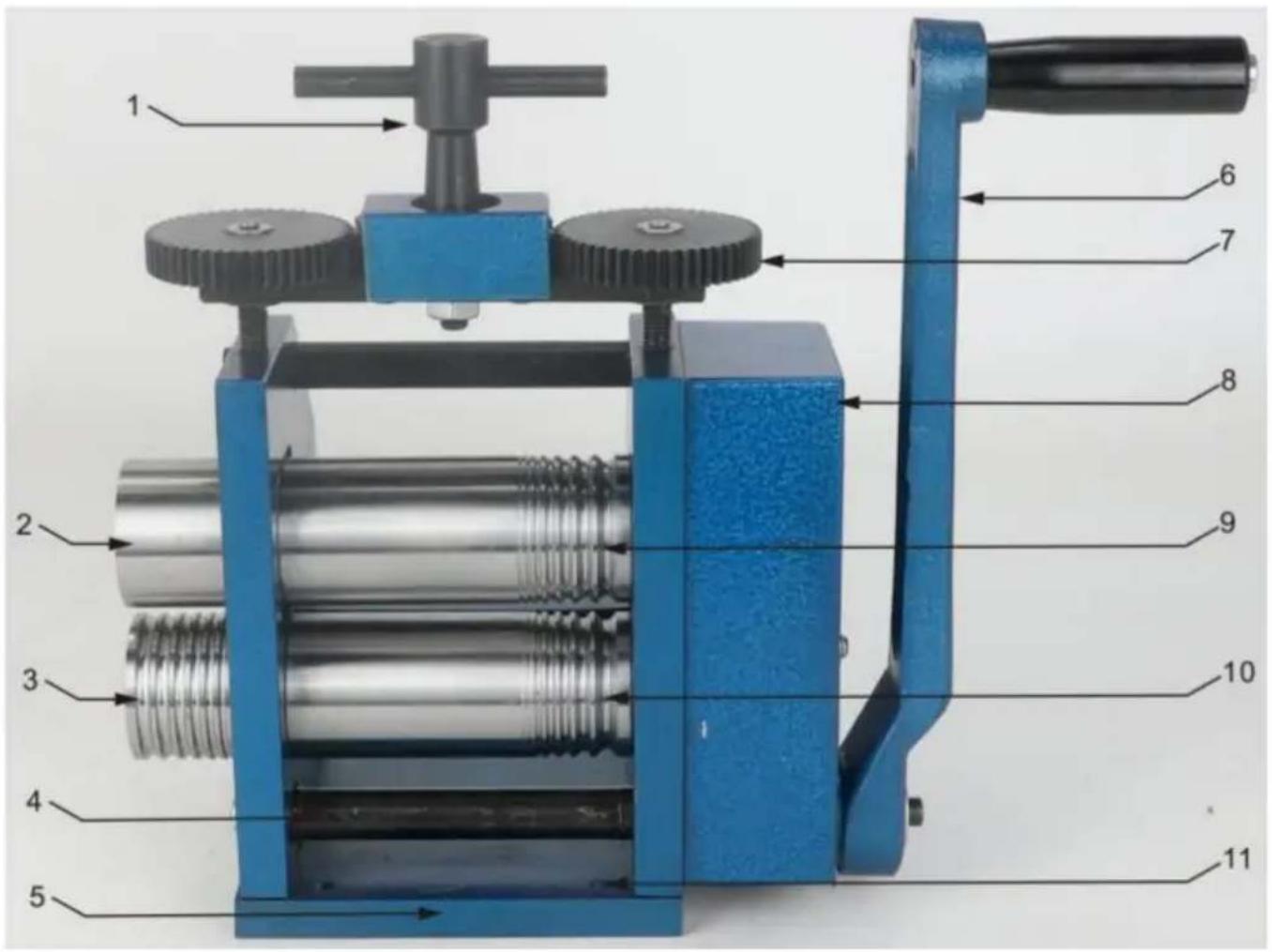

STRUKTURDIAGRAMM

1. Höhenverstellbarer T-Griff
2. Angebrachte untere Walze
   5.Körperrahmen

3. Höhenverstellgetriebe
   9.Obere Walze
   11.Befestigungsloch für Arbeitsplatte

4. Angebrachte obere Walze

5. Rotierende Hilfswelle
   6.Griff
6. Untersetzungsgetriebe
7. Untere Walze

KOMPONENTEN

NEIN.	Bild	Name	Menge
1		Hauptteil	1
2		Kurbel	1
3		Extra Roller	1
4		Höhenverstellbarer T-Griff	1
5		Bolzen	2
6		Waschmaschine	1
7		Schrauben (inkl. Mutter)	2
8		Bedienungsanleitung	1

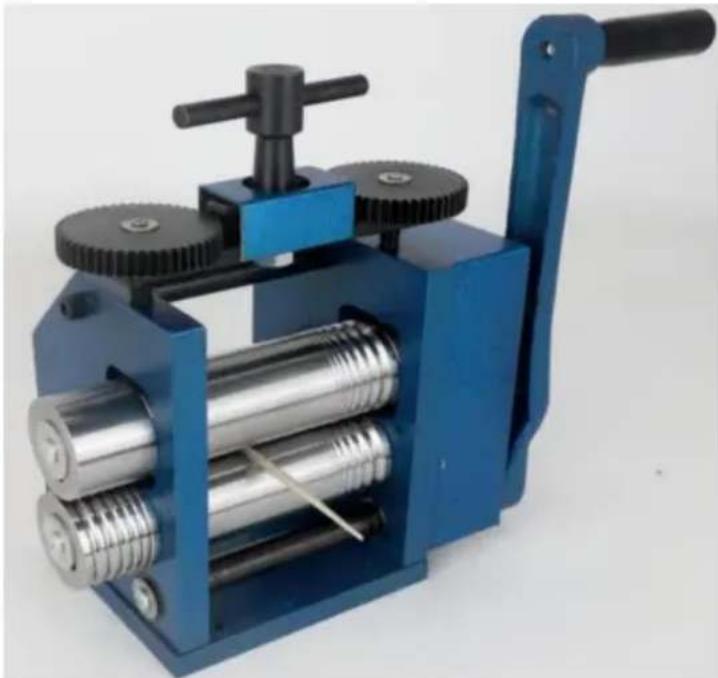

BETRIEB

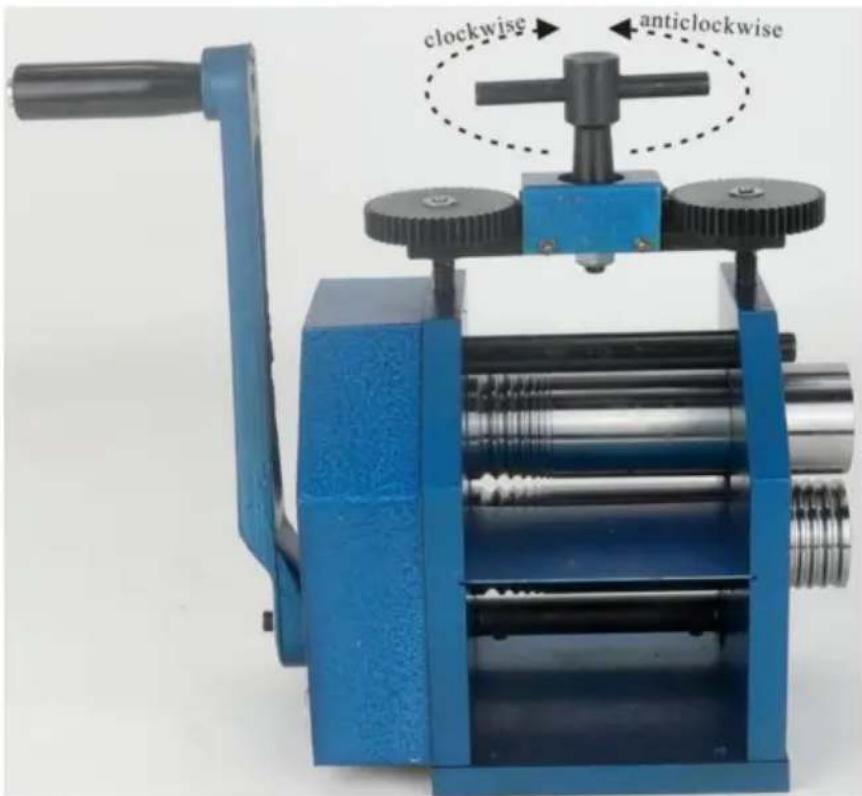

clockwise anticlockwise

1. Die T-Stange oben auf der Walze wird verwendet, um die obere Walze abzusenken oder anzuheben. Dadurch wird der Abstand zwischen den beiden Walzen vergrößert. Beachten Sie, dass sich nur die obere Walze auf und ab bewegt und die untere Walze fest bleibt. Wenn Sie die T-Stange im Uhrzeigersinn drehen (von oben nach unten gesehen), wird die obere Walze abgesenkt und der Abstand verringert, was zu einem dünneren Draht oder Blech führt. Wenn Sie die T-Stange gegen den Uhrzeigersinn drehen, wird die obere Walze angehoben und der Abstand für dickeres Material vergrößert.

1. Im Normalbetrieb öffnen Sie zunächst die Walzen und legen das zu reduzierende Metall hinein. Drehen Sie die T-Stange, um die obere Walze abzusenken, bis sie das Metall berührt. Nehmen Sie das Metall heraus und drehen Sie die T-Stange eine weitere halbe Umdrehung. Legen Sie das Metall wieder ein und drehen Sie den Griff, sodass sich die Walze nach innen dreht, das Metall greift und es von Ihnen weg rollt. Drehen Sie die T-Stange vor jedem Durchgang weiterhin eine halbe Umdrehung, wodurch die Dicke Ihres Materials langsam reduziert wird.

Abhängig vom gewünschten Effekt möchten Sie Ihr Metall vielleicht um 90° drehen, um quadratische oder rechteckige Stäbe zu erzeugen.

HINWEIS: Wenn Sie die Dicke Ihres Metalls reduzieren, wird es normalerweise ziemlich stark in der Länge zunehmen. Sie können auch eine leichte Zunahme in der Breite feststellen, aber

das wird weniger auffallen. Wenn Sie es nach jedem Durchgang um 90° drehen, wird es dünner und länger. Berücksichtigen Sie dies beim Schneiden oder Gießen Ihres ersten Ausgangsstücks.

1. Machen Sie mithilfe der V-Rillen Vierkantdraht. Zunächst ist es wichtig, dass Ihr Metall gleichmäßig und parallel ist. Beginnen Sie mit dem gegossenen Barren und rollen Sie ihn durch die Maschine. Drehen Sie das Material um 90 Grad und rollen Sie es dann erneut durch die Maschine. Hinweis: Jedes Mal, wenn sich der T-förmige Stab um eine halbe Drehung dreht, lässt sich die obere Welle absenken und das Material durchrollen. Nachdem Sie das Material um 90 Grad gedreht haben, rollen Sie es noch einmal durch. Dieser Zweikanalprozess formt das Material zu einem Vierkantstab.

2. Sobald es passt, fahren Sie mit den V-Nut-Rollen fort. Beginnen Sie mit der größten, rollen Sie den Draht wieder auf dieselbe Weise durch, drehen Sie ihn um 90° und rollen Sie ihn erneut durch. Es kann hilfreich sein, mit einem Permanentmarker eine Markierung auf der Seite des Metalls zu hinterlassen, damit Sie sehen, in welche Richtung Sie es drehen. Wenn die Rollen einander näher kommen, reduzieren Sie die Dicke um eine Vierteldrehung und führen Sie den Draht mehrere Male durch, wobei Sie ihn jedes Mal drehen, bevor Sie ihn weiter reduzieren.

Dadurch wird ein Einklemmen beim Berühren der Walzen vermieden. Fahren Sie mit der nächsten Walze fort, bis Sie die gewünschten Abmessungen erreicht haben. Beachten Sie, dass die Länge während dieses Vorgangs stark zunimmt. Ein kleiner Barren von einigen Zentimetern kann in mehrere Meter dünnen Draht verwandelt werden.

TIPPS UND TRICKS

GLÜHEN: Wenn das Metall durch die Walzen gepresst und umgeformt wird, wird es dadurch gehärtet. Wenn Ihr Material schwer zu rollen ist oder sich starr anfühlt, sollte es geglüht werden. Beim Glühen wird Metall weicher und seine Elastizität reduziert, wodurch es biegsamer wird. Wenn Sie mit dem Glühen noch nicht vertraut sind, ist seine Spannung

Es ist ratsam, die beste Methode zum Glühen des Metalls zu prüfen, mit dem Sie arbeiten. Normalerweise geschieht dies, indem man es vorsichtig auf eine stumpfe Rotglut erhitzt, diese etwa eine Minute lang beibehält und es dann in Wasser abschreckt oder an der Luft abkühlen lässt. Dadurch wird das Metall biegsamer, lässt sich leichter verarbeiten und neigt weniger zum Reißen. Wenn Sie einen Barren zu Draht verarbeiten, müssen Sie ihn während dieses Vorgangs möglicherweise mehrmals glühen. Tipp: Arbeiten Sie an mehreren separaten Stücken gleichzeitig. Wenn also eines abkühlt, können Sie ein anderes rollen.

HINWEIS: Stellen Sie immer sicher, dass Ihr Metall trocken ist, bevor Sie es durch die Mühle führen, um Feuchtigkeit auf den Walzen zu vermeiden.

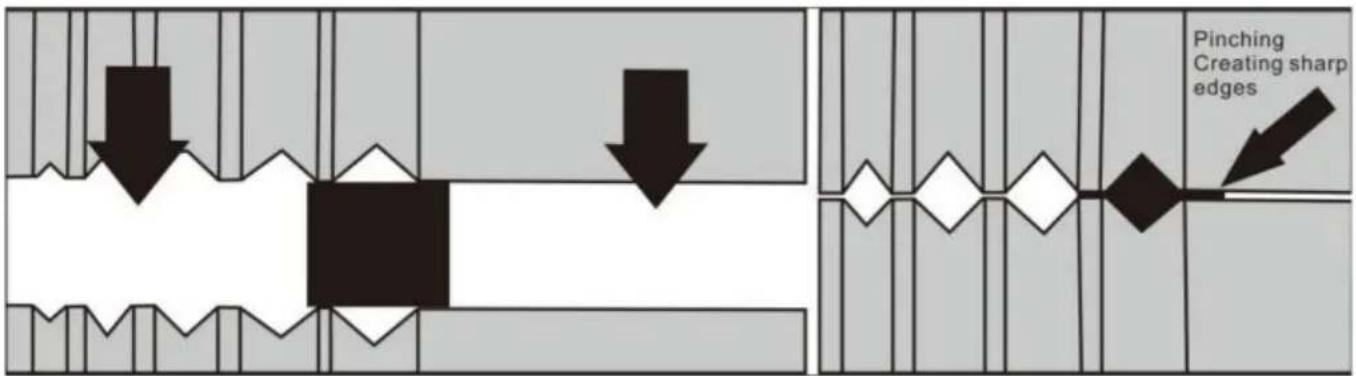

Perfekte Kanten erzeugen: Bearbeiten Sie Ihr Metall langsam und schrittweise. Drehen Sie es

während Sie arbeiten. Wenn Sie das Metall mit zu viel Druck in eine Richtung durchpressen, kann es dazu führen, dass die Seiten „eingeklemmt“ werden, wodurch dünne und scharfe Kanten entstehen. Wenn dies passiert, reiben Sie das Metall mit Schmirgelpapier ab, um die Kanten zu entfernen (tragen Sie Lederhandschuhe). Und führen Sie es mehrere Male durch die Walze, wobei die scharfe Kante in der V-Nut nach oben zeigt.

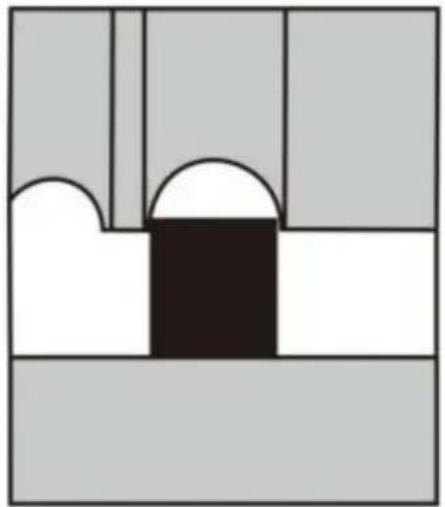

D-Profildraht: Wenn Sie den dicken/ovalen Abschnitt der Kombinationsrolle verwenden, können Sie einen D-Profildraht für Ringschäfte usw. herstellen. Beginnen Sie mit gut geglühtem Vierkantdraht, der etwas schmaler als die Nut ist, und rollen Sie den Draht nach und nach in mehreren Durchgängen durch, um die obere Oberfläche zu wölben.

PRÄGETIPPS

1. In Edelmetalle und Nichteisenmetalle kann fast alles geprägt werden, z. B. Spitze, Blätter, Stoff, Papierausschnitte, Draht usw. Mit dieser Technik können Sie Ihrem Schmuck interessante Texturen verleihen.

Sie möchten Ihre Walzen jedoch nicht beschädigen, indem Sie ein Muster in den Stahl einbetten. Aus diesem Grund ist es äußerst wichtig, dass Sie ein Opfermetallstück als Schutz zwischen Ihrem Strukturierungsobjekt und Ihren Walzen verwenden.

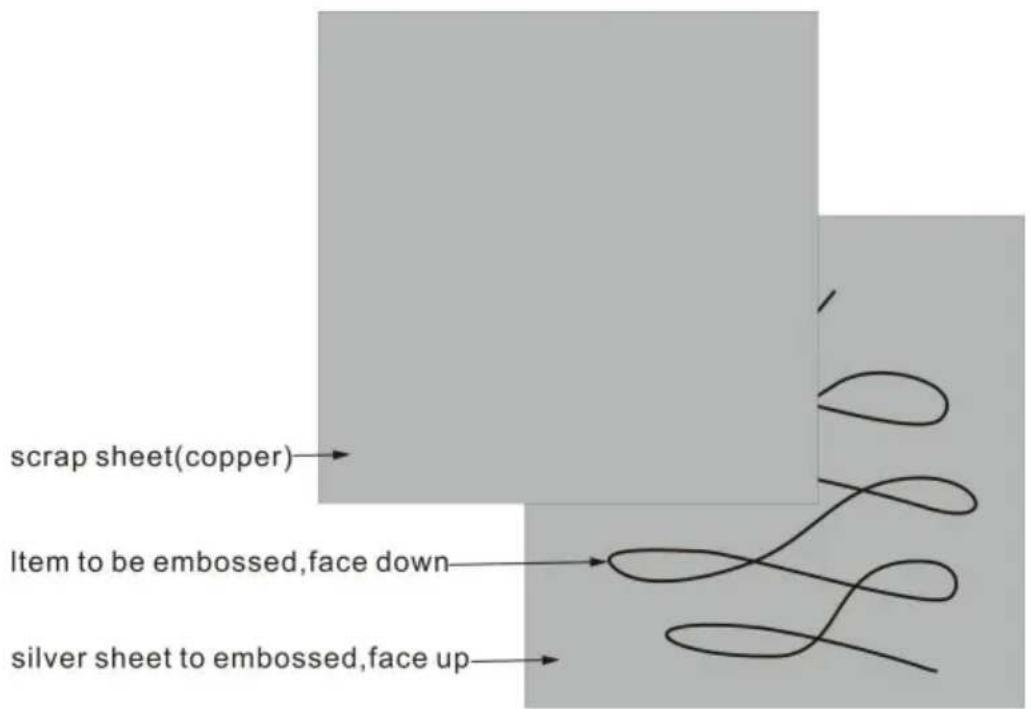

1. Bilden Sie ein Sandwich wie gezeigt: Unten ist Ihr Metall. Flach, sauber

und gut geglüht, zB Silberblech. Die oberste Fläche wird geprägt.

Darauf liegt das zu prägende Objekt, z. B. ein Blatt oder Drahtschlaufen (siehe hier). Die zu prägende Seite sollte nach unten auf dem Silber liegen.

Darüber liegt ein Altblech aus Kupfer oder Messing. Dieses schützt Ihre Walzen.

Verwenden Sie weiche Metalle, keinen Stahl, da dieser Ihre Walzen zerkratzen kann.

Dies wird als Ausschuss bezeichnet, das Muster wird auch hierauf geprägt

Blatt, so dass einige interessante Ergebnisse erzielt werden können. Aber normalerweise ist dies nur ein Stück flaches Altmetall, das als Schutz wiederverwendet werden kann. Stellen Sie sicher, dass die Schild ist größer als das Silber, um zu vermeiden, dass die Kanten in Ihre Silber.

1. Achten Sie darauf, dass das Sandwich nur durch den flachen Teil des

Rollen. Wenn es durch die V-Rollen geführt wird, bleiben flache parallele Linien auf dem Unterseite Ihres Silbers.

1. Legen Sie das Sandwich zwischen die Walzen und senken Sie die obere Walze ab, bis das

Sandwich sitzt fest zwischen ihnen. Nehmen Sie das Sandwich heraus und drehen Sie den Deckel

Griff eine halbe Umdrehung oder etwas weniger. Führen Sie das Material durch und die halbe Umdrehung

übt genügend Druck aus, um den Gegenstand in das Silber zu prägen.

WARTUNG

Ihr Walzwerk ist ein sehr robustes Gerät und sollte Ihnen

Jahre Service. Wie bei jedem mechanischen Gegenstand wird ein wenig Wartung

Halten Sie es in optimalem Zustand, um die bestmögliche Leistung zu erzielen.

1. Alle beweglichen Teile ölen: Es ist wichtig, dass die Rollen nicht

verrostet, achten Sie daher auf Kondensation in feuchten Bereichen. Wischen Sie die Walzen mit einem

Tragen Sie eine dünne Schicht Öl auf ein Baumwolltuch auf und lagern Sie die Mühle mit auseinander liegenden Walzen. Wenn

Wenn das Gerät längere Zeit nicht benutzt wird, ölen Sie alle Teile gründlich und

decken Sie es ab und stellen Sie sicher, dass es trocken und frei von Feuchtigkeit bleibt.

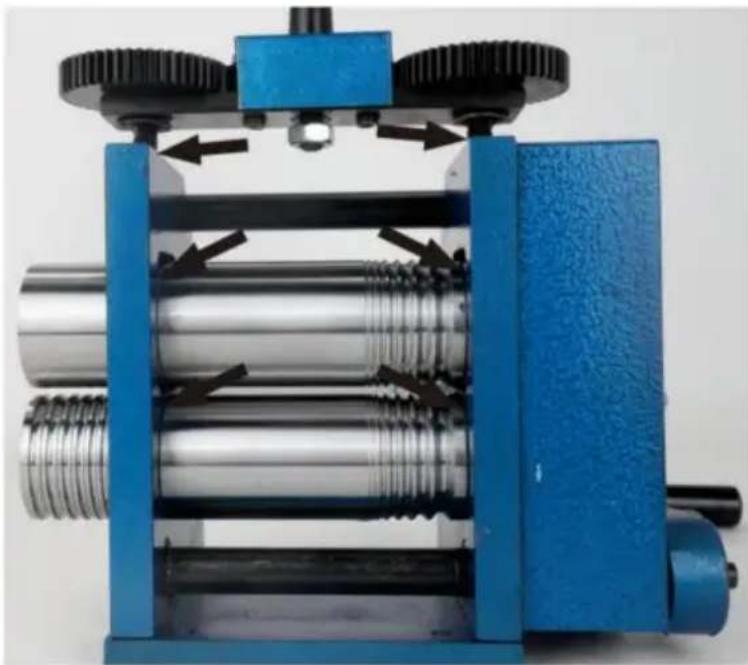

1. 1. Das Getriebe sollte keine besondere Wartung erfordern. Im Inneren des

Rahmen, wo sich die Buchsen auf und ab bewegen, profitiert von ein wenig

Fett oder Öl, aber es ist nicht notwendig, Teile des Geräts zu demontieren, um

dies. Schließen Sie einfach die Walzen, um Fett um die Buchsen aufzutragen, und öffnen Sie dann

vollständig und mehrmals schließen, um das Fett zu bewegen.

1. 3.Wenn die Walzen oberflächliche Flecken oder Flecken aufweisen, können diese

von Hand mit einem Tuch und Autometallpolitur, beispielsweise Rostlöser, poliert.

Mit sehr feinem Schmirgelpapier und Öl (falls unbedingt erforderlich)

oberflächliche Flecken entfernen, aber generell sollten immer scharfe Scheuermittel verwendet werden

vermieden werden.

1. 4.Das Gerät ist für den Einsatz in der Schmuckindustrie mit Edel- und Nichteisenmetallen konzipiert.

Metalle. Versuchen Sie nicht, gehärteten Stahl zu rollen, da dies den

Rollen. Achten Sie beim Glühen und Beizen von Metall immer darauf, dass alle Teile gründlich trocken sind, bevor sie durch die Rollen laufen. Nach einem anstrengenden Tag mit intensiver Nutzung ist eine schnelle Reinigung und das Abwischen der Rollen mit Öl äußerst nützlich. Entwickeln Sie gute Arbeitsgewohnheiten, pflegen Sie Ihre Mühle und sie wird Ihnen jahrelang gute Dienste leisten.

1. Wenn die Oberflächen der Rollen durch unsachgemäßen Gebrauch beschädigt werden, kann ein Austausch der Rollen erforderlich sein, was mit Kosten verbunden sein kann.
