MANUALE UTENTE KD-Y7548 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

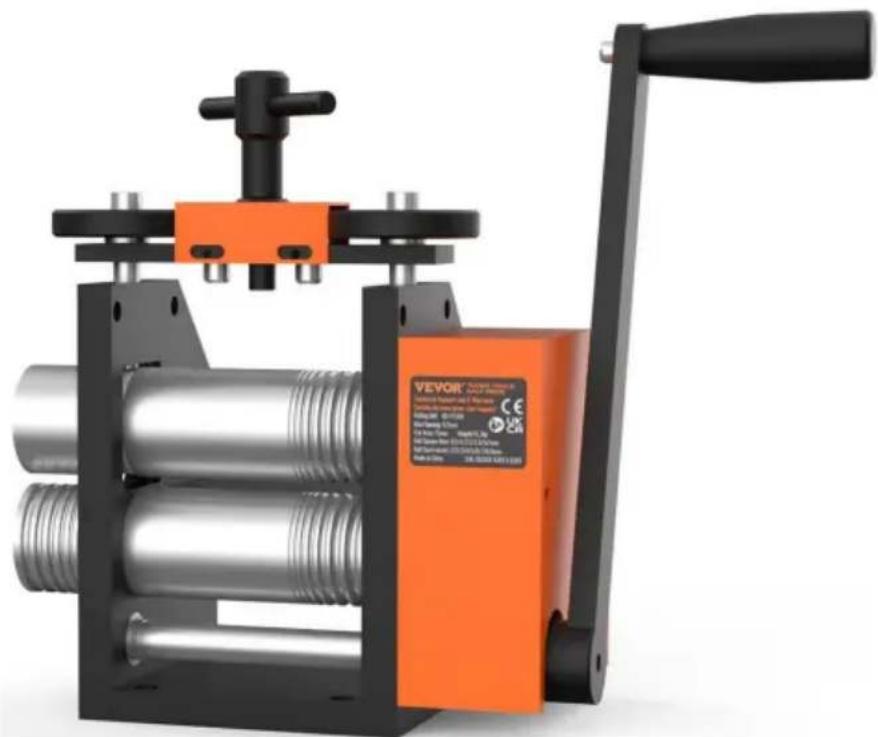

LAMINATOIO

MODELLO:KD-Y7548

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

LAMINATOIO

MODELLO:KD-Y7548

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

AVVERTIMENTO:

1. Leggere e comprendere l'intero manuale del proprietario prima di tentare assemblaggio o funzionamento.
2. Leggere e comprendere le avvertenze contenute nel presente manuale. La mancata osservanza con tutte queste avvertenze può causare gravi lesioni.
3. Questo laminatoio è progettato e destinato all'uso da parte di personale adeguatamente formato e solo personale esperto. Se non si ha familiarità con le procedure appropriate e sicure funzionamento di un laminatoio, non utilizzare fino a quando non si è ottenuta la formazione e la conoscenza adeguate sono stati ottenuti.
4. Non utilizzare questo laminatoio per scopi diversi da quelli per cui è stato progettato.
5. Indossare sempre occhiali di sicurezza/protezioni facciali approvati durante l'utilizzo di questo albero stampa. Gli occhiali da vista di tutti i giorni hanno solo lenti resistenti agli urti; sono non occhiali di sicurezza.
6. Non utilizzare questa pressa a colonna quando si è stanchi o sotto l'effetto di droghe, alcol o qualsiasi medicinale.
7. Controllare le parti danneggiate. Prima di utilizzare ulteriormente il laminatoio, una parte che è danneggiato deve essere attentamente controllato per determinare se funzionerà correttamente e svolgere la funzione prevista. Controllare l'allineamento del movimento parti, legatura di parti mobili, rottura di parti, montaggio e qualsiasi altro condizioni che possono influenzarne il funzionamento. Una protezione o altra parte che è danneggiati devono essere riparati o sostituiti correttamente.
8. Prevedere uno spazio adeguato attorno all'area di lavoro e un'illuminazione dall'alto antiriflesso.
9. Mantenere i visitatori a distanza di sicurezza dall'area di lavoro. Tenere lontani i bambini.
10. Utilizzare gli accessori consigliati; potrebbero essere utilizzati accessori non adatti. pericoloso.
11. Assicurarsi che il pezzo in lavorazione sia saldamente fissato o bloccato al tavolo.
12. Rimuovere gli oggetti sciolti e i pezzi di lavoro non necessari dall'area

prima di avviare la macchina.

1. Non permettere ai bambini di utilizzarlo, fare attenzione alle mani!
2. Assicurarsi di non indossare abiti larghi e di legare i capelli in modo sicuro.

3. Controllare che non ci siano cavi, corde o altro che possa impigliarsi nei rulli o nella maniglia.

4. Metalli applicabili: oro, oro K, argento sterling, argento 925, rame, alluminio e altri metalli duttili.

SALVA QUESTE ISTRUZIONI

MODELLO E PARAMETRI

	Modello KD-Y7548Modello
Apertura massima	6,5 mm
Diametro del rotolo	ÿ49mm
Area Piana	75mm
Rotolo di filo quadrato	0,5/1/2/3/3,5/5/7 mm
	1,2/2/3/4/5/6 mm+7/8/9 mmRotolo Semicerchio
Materiale	Acciaio
Colore	Nero e arancione

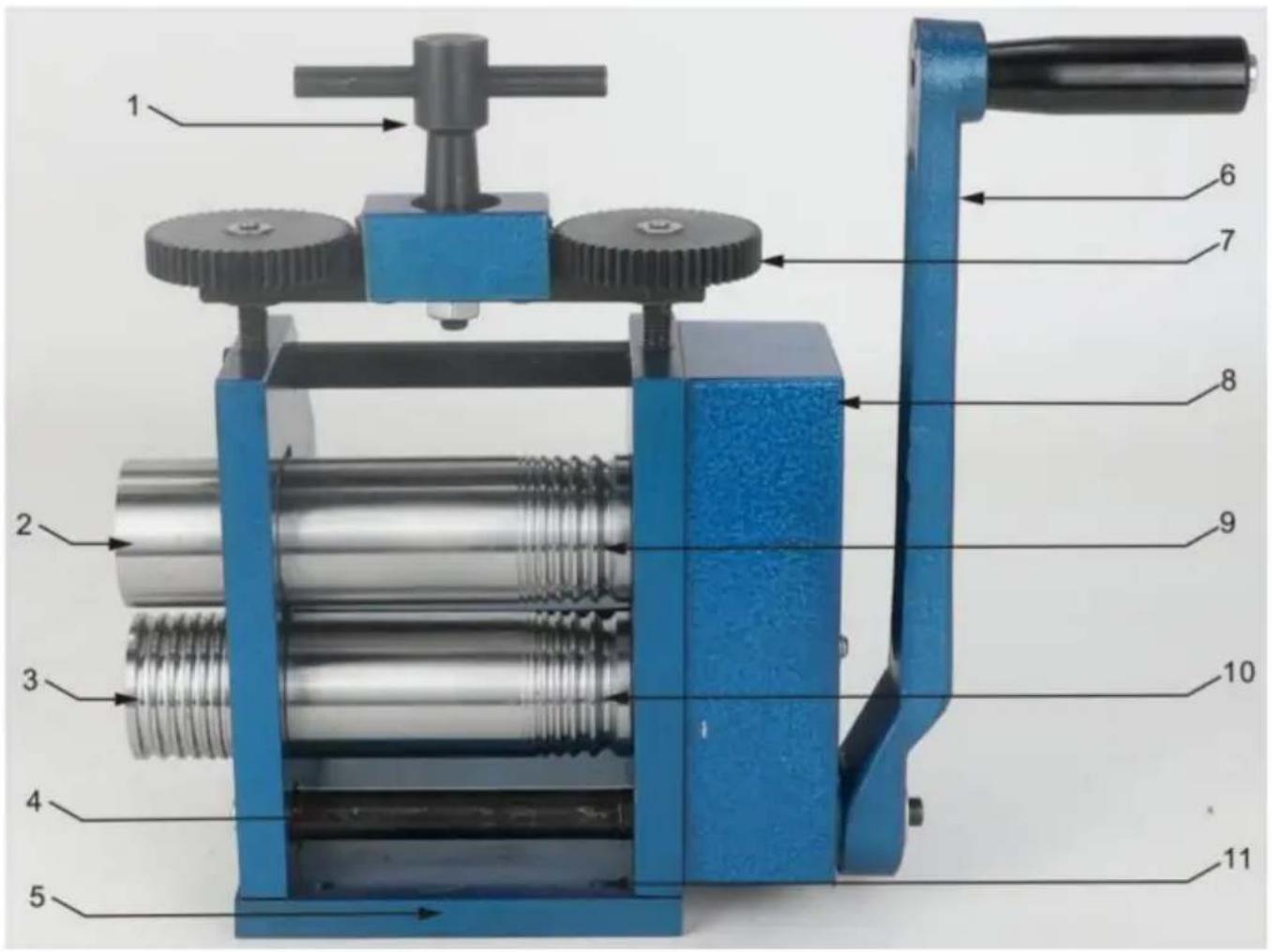

SCHEMA DELLA STRUTTURA

1. Maniglia a T regolabile in altezza
2. Rullo inferiore attaccato
3. Telaio della carrozzeria
4. Dispositivo di regolazione dell'altezza
5. Rullo superiore

6. Foro di montaggio sul piano di lavoro

7. Rullo superiore attaccato

8. Albero ausiliario rotante
   6.Maniglia
9. Riduttore di velocità
10. Rullo inferiore

COMPONENTI

NO.	Immagine	Nome	Quantità
1		Corpo principale	1
2		Manovella	1
3		Rullo extra	1
4		Maniglia a T regolabile in altezza	1
5		Bulloni	2
6		Rondella	1
7		Bulloni (incluso il dado)	2
		Manuale d'uso8	1

OPERAZIONE

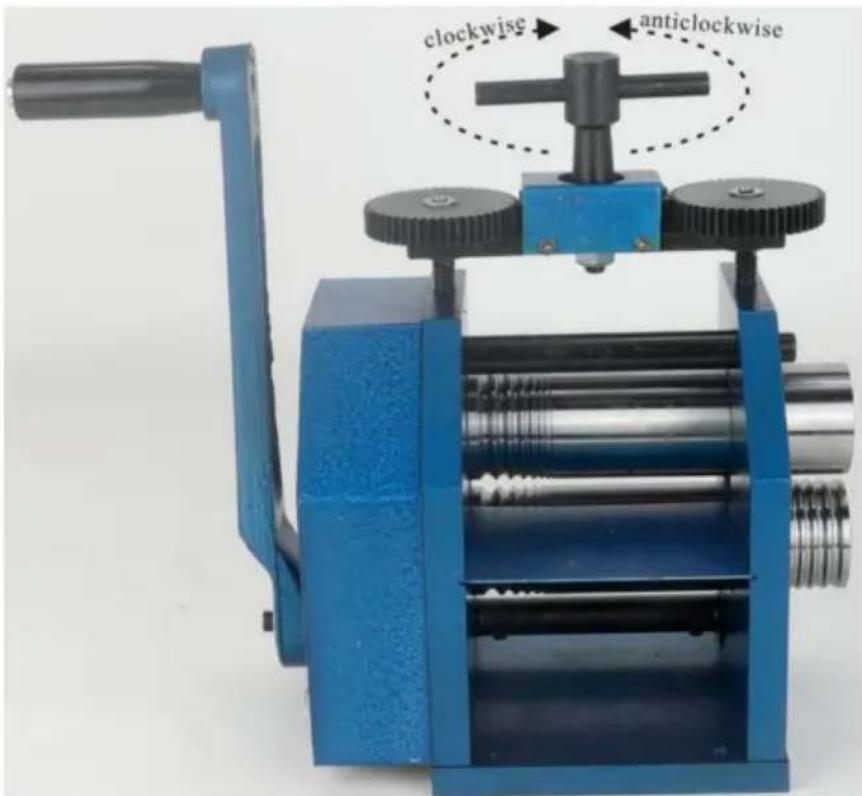

clockwise anticlockwise

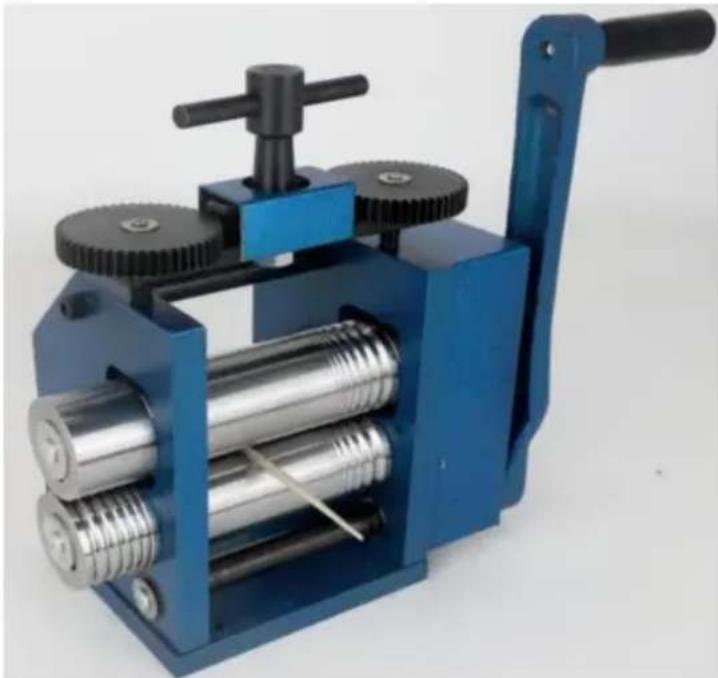

1. La barra a T sulla parte superiore del mulino viene utilizzata per abbassare o sollevare il rullo superiore. Aumentando la distanza tra i due rulli. Nota che solo quello superiore si muove su e giù, mentre il rullo inferiore rimane fisso. Ruotando la barra a T in senso orario (guardano dall'alto verso il basso) si abbasserà il rullo superiore e si ridurrà lo spazio, con conseguente filo o foglio più sottile. Ruotando la barra a T in senso antiorario si solleverà il rullo superiore, aumentando lo spazio per materiale più spesso.

1. In un normale funzionamento, si inizia aprendo i rulli e inserendo il metallo da ridurre. Girla barra a T per abbassare il rullo superiore finché non tocca il metallo. Rimuovere il metallo e girare la barra a T di un altro mezzo giro. Reinserire il metallo e girare la manovella, in m che il rullo giri verso l'interno e afferri il metallo, facendolo rotolare lontano da voi.

Continuare a girare la barra a T di mezzo giro prima di ogni passaggio e questo ridurrà lentamente lo spessore del materiale.

A seconda dell'effetto desiderato, è possibile ruotare il metallo di 90° per creare barre quadrate o rettangolari.

NOTA: quando si riduce lo spessore del metallo, solitamente aumenta in lunghezza in modo piuttosto drammatico. Si può anche notare un leggero aumento in larghezza, ma questo sarà meno evidente. Se lo ruoti di 90° dopo ogni passaggio, diventerà più sottile e più a lungo. Considera questo quando tagli o fondi il tuo pezzo iniziale di partenza.

1. Crea un filo quadrato usando le scanalature a V. Innanzitutto è importante che il metallo sia uniforme e parallelo. Partendo dal lingotto fuso, fallo rotolare nella macchina; ruota il materiale di 90 gradi, quindi fallo rotolare di nuovo nella macchina. Nota: ogni volta che la barra a forma di T ruota di mezzo giro, consentendo all'albero superiore di scendere e di rotolare il materiale. Dopo aver ruotato il materiale di 90 gradi, fallo rotolare ancora una volta. Questo processo a doppio canale modellerà il materiale in una barra quadrata.

2. Non appena si adatta, passa ai rulli con scanalatura a V. Inizia con il più grande, segui di nuovo lo stesso metodo di avvolgimento del filo, ruota di 90° e fai scorrere di nuovo. Potresti trovare utile usare un pennarello indelebile per segnare sul lato del metallo in modo da poter vedere in che modo lo stai ruotando. Quando i rulli si avvicinano, riduci lo spessore di 1/4 di giro e fai passare il filo più volte, ruotando ogni volta prima di ridurre ulteriormente.

Questo eviterà qualsiasi pizzicamento quando i rulli si toccano. Continue fino al rullo successivo finché non avrete le dimensioni desiderate. Notate che la lunghezza aumenterà notevolmente durante questa operazione. Un piccolo lingotto di un paio di pollici può essere trasformato in molti piedi di filo sottile.

SUGGERIMENTI E TRUCCHI

RICOTTURA: Quando il metallo viene forzato attraverso i rulli e trasformato, questo lo temprerà.

Quando il tuo materiale diventa duro da rotolare o sembra rigido, dovrebbe essere ricotto. La ricottui è il processo di ammorbidimento e riduzione del metallo, rendendolo più flessibile. Se non hai

familiarità con la ricottura, il suo stress

è consigliabile controllare il metodo migliore per ricotturare il metallo con cui si sta lavorando.

Di solito questo viene fatto riscaldandolo delicatamente fino a un calore rosso opaco,

mantenendolo per un minuto circa, e poi raffreddandolo in acqua o lasciandolo raffreddare all'aria.

Questo rende il metallo più flessibile, più facile da lavorare e meno soggetto a crepe. Se si

lavora un lingotto fino a trasformarlo in filo, potrebbe essere necessario ricotturare più volte

durante questo processo. Suggerimento: lavorare su più pezzi separati contemporaneamente.

Quindi, quando uno si raffredda, puoi arrotolarne un altro.

NOTA: assicurarsi sempre che il metallo sia asciutto prima di passarlo nel laminatoio, per evitare che sui rulli si depositi umidità.

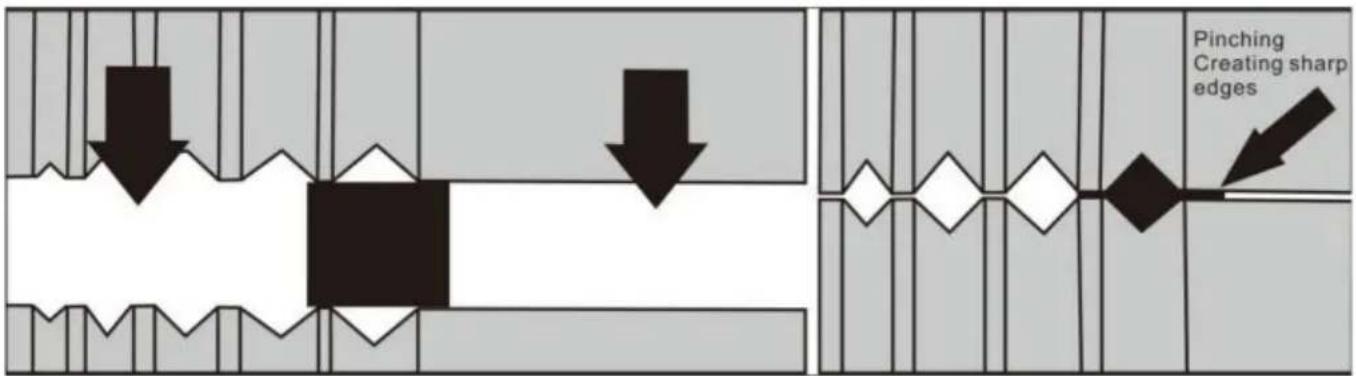

Creazione di bordi perfetti: lavora il tuo metallo lentamente e gradualmente. Ruotandolo

mentre procedi. Forzare il metallo in una direzione con troppa pressione può causare "pizzicamenti" sui lati, creando bordi sottili e taglienti. Se ciò accade, strofina il metallo con carta vetrata per rimuovere i bordi (indossa guanti di pelle). E passalo attraverso il rullo più volte co il bordo tagliente rivolto verso l'alto nella scanalatura a V.

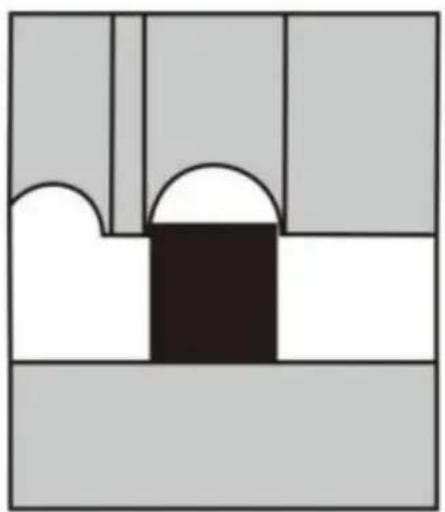

Filo condiviso D: quando si utilizza la sezione spessa/ovale del rullo combinato, è possibile realizzare un filo con profilo D per gambi ad anello ecc. Iniziare con un filo quadrato ben ricot leggermente più stretto della scanalatura, e arrotolare gradualmente il filo in più passaggi per curvare la superficie superiore.

SUGGERIMENTI PER GOFFRATURA

1. Quasi tutto può essere goffrato su metalli preziosi e non ferrosi, come pizzi, foglie, tessuti, ritagli di carta, fili metallici, ecc. Questa tecnica può essere utilizzata per aggiungere interessanti texture ai tuoi gioielli.

Tuttavia non vuoi danneggiare i tuoi rulli inserendo un motivo nell'acciaio. Quindi per questo motivo è di vitale importanza che tu debba usare un pezzo di metallo sacrificale come scudo tra il tuo oggetto di texturing e i tuoi rulli.

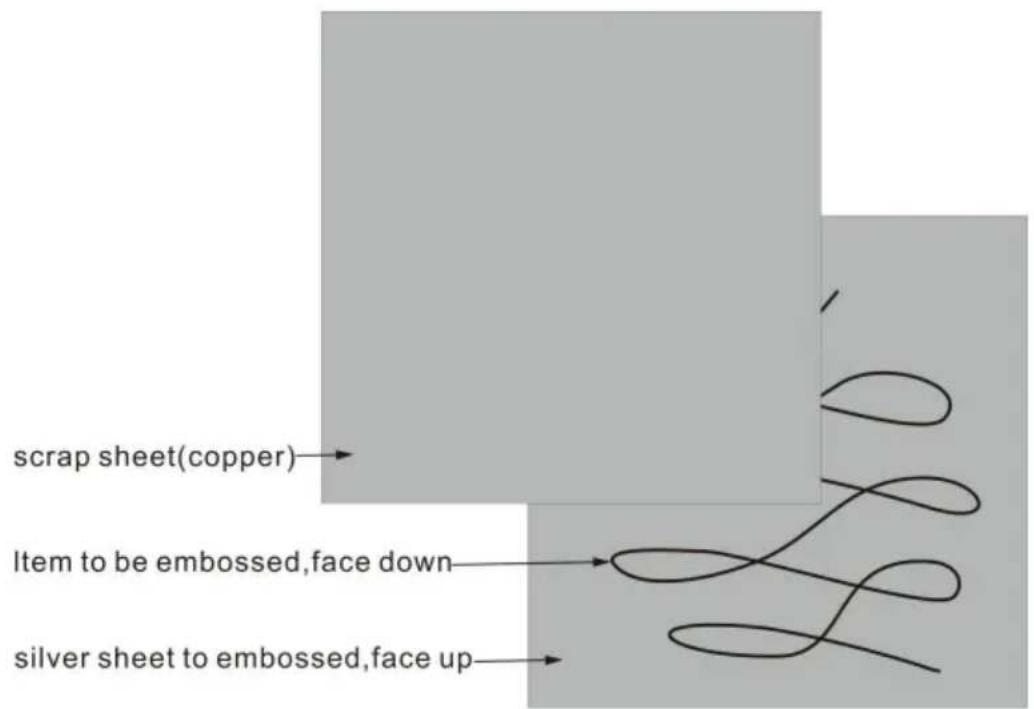

1. Crea un sandwich come mostrato: sul fondo c'è il tuo metallo. Piatto, pulito e ben ricotto, ad esempio foglio d'argento. La faccia superiore sarà goffrata. In cima c'è l'oggetto da goffrare, ad esempio una foglia o anelli di filo (mostrati qui). Il lato che vuoi far goffrare deve essere rivolto verso il basso, sull'argento. Sopra c'è un foglio di scarto di rame o ottone. Questo proteggerà i tuoi rulli. Utilizzare metalli morbidi, non acciaio, poiché potrebbe graffiare i rulli. Mentre questo è definito scarto, il motivo verrà anche impresso su questo foglio, quindi si possono ottenere risultati interessanti. Ma di solito, questo è solo un pezzo di rottame metallico piatto, che può essere riutilizzato come scudo. Assicurarsi che il lo scudo è più grande dell'argento per evitare di incidere i bordi sul tuo argento.

2. Assicurarsi che il panino venga passato solo attraverso la parte piatta del rulli. Passandolo attraverso i rulli a V lascerà linee parallele piatte sul la parte inferiore del tuo argento.

3. Posizionare il panino tra i rulli e abbassare il rullo superiore fino a quando il il panino è stretto tra loro. Togliere il panino e girare la parte superiore gestire 1/2 giro o poco meno. Passare il materiale attraverso e il mezzo giro fornirà una pressione sufficiente per imprimere l'oggetto nell'argento.

MANUTENZIONE

Il tuo laminatoio è un'attrezzatura molto robusta e dovrebbe darti

anni di servizio. Come per qualsiasi articolo meccanico, un po' di manutenzione mantenerlo in condizioni ottimali per ottenere le migliori prestazioni possibili.

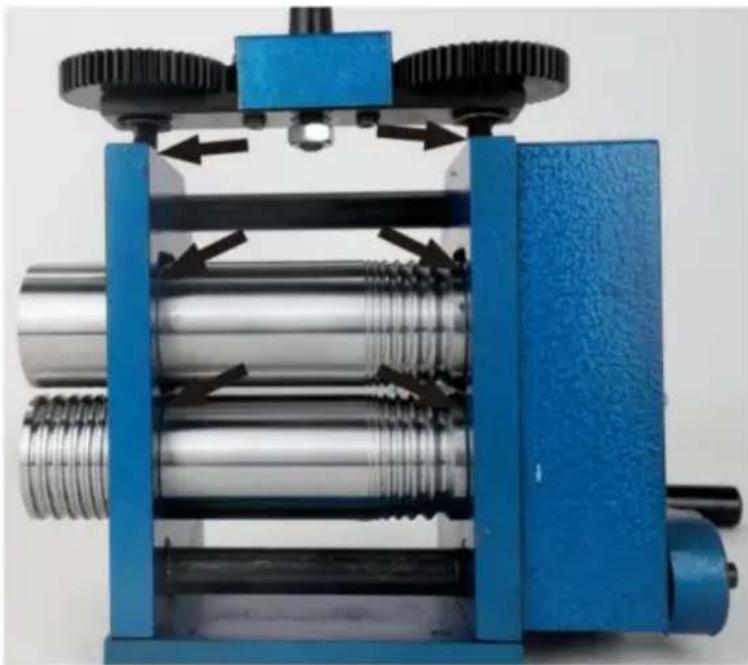

1. Lubrificare tutte le parti mobili: è importante che i rulli non diventino

arrugginiti, quindi fai attenzione alla condensa nelle aree umide. Pulisci i rulli con un un leggero strato di olio su un panno di cotone e riporre il mulino con i rulli separati. Se se l'unità non viene utilizzata per un lungo periodo di tempo, oliare accuratamente tutte le parti e coprirlo, assicurandosi che sia asciutto e al riparo dall'umidità.

1. 2.Il cambio non dovrebbe richiedere alcuna manutenzione speciale. All'interno del telaio, dove i cespugli si muovono su e giù, trarranno beneficio da un po' grasso o olio, ma non è necessario smontare alcuna parte dell'unità per farlo questo. Basta chiudere i rulli per applicare il grasso attorno alle boccole, quindi aprire completamente e chiudere più volte per spostare il grasso.

2. 1. Se i rulli presentano segni o macchie superficiali, è possibile lucidato a mano utilizzando un panno e un prodotto per lucidare i metalli delle auto, come un antiruggine. Si può usare carta vetrata molto fine e olio (se assolutamente necessario) per rimuovere i segni superficiali, ma in genere gli abrasivi aggressivi dovrebbero sempre essere evitato.
3. 1. L'unità è progettata per l'uso in gioielleria con metalli preziosi e non ferrosi metalli. Non tentare di laminare l'acciaio temprato, poiché ciò potrebbe danneggiare il

rulli. Quando si ricottura e si decapano metalli, assicurarsi sempre che tutti gli articoli siano completamente asciutti prima di passare attraverso i rulli. Dopo una giornata intensa di uso intensivo, una rapida pulizia e una passata di olio sui rulli saranno molto utili. Sviluppa buone abitudini di lavoro, prenditi cura del tuo mil e ti fornirà anni di servizio.

1. Se le superfici dei rulli vengono danneggiate a causa di un uso improprio, potrebbe essere necessario sostituirli, con conseguenti costi.
