INSTRUKCJA OBSŁUGI KD-Y7548 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

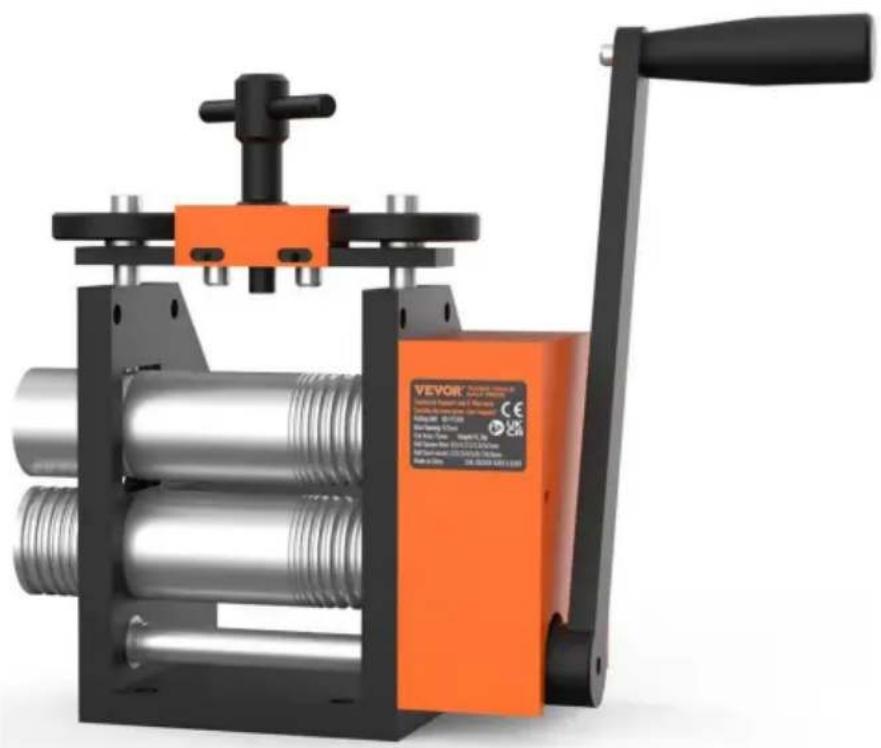

WALCOWNIA

MODEL:KD-Y7548

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

WALCOWNIA

MODEL:KD-Y7548

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE:

1. Przed przystąpieniem do naprawy należy przeczytać i zrozumieć całą instrukcję obsługi. montaż lub eksploatacja.
2. Przeczytaj i zrozum ostrzeżenia zawarte w niniejszej instrukcji. Nieprzestrzeganie Nieprzestrzeganie wszystkich tych ostrzeżeń może spowodować poważne obrażenia.
3. Niniejsza walcownia jest zaprojektowana i przeznaczona do użytkowania przez odpowiednio przeszkolonych i tylko doświadczony personel. Jeśli nie jesteś zaznajomiony z właściwymi i bezpiecznymi obsługa walcowni, nie należy jej używać do czasu uzyskania odpowiedniego przeszkolenia i wiedzy zostały uzyskane.
4. Nie należy używać tej walcarki do celów innych niż te, do których jest przeznaczona.
5. Podczas korzystania z tej walca należy zawsze nosić zatwierdzone okulary ochronne/osłony twarzy. naciśnij. Codzienne okulary mają tylko soczewki odporne na uderzenia; są nie są to okulary ochronne.
6. Nie należy obsługiwać prasy stolarskiej, będąc zmęczonym lub pod wpływem alkoholu. narkotyków, alkoholu lub jakichkolwiek leków.
7. Sprawdź uszkodzone części. Przed dalszym użytkowaniem walcarki, część, która jest uszkodzony, należy go dokładnie sprawdzić, aby upewnić się, że będzie działał prawidłowo i wykonywać swoją zamierzoną funkcję. Sprawdź wyrównanie ruchomych części, wiązanie części ruchomych, pękanie części, mocowanie i wszelkie inne warunki, które mogą mieć wpływ na jego działanie. Osłona lub inna część, która jest uszkodzone należy odpowiednio naprawić lub wymienić.
8. Zapewnij odpowiednią przestrzeń wokół stanowiska pracy i oświetlenie górne, nieoślepiające.
9. Utrzymuj gości w bezpiecznej odległości od miejsca pracy. Trzymaj dzieci z daleka.
10. Używaj zalecanych akcesoriów; niewłaściwe akcesoria mogą być niebezpieczny.
11. Upewnij się, że obrabiany przedmiot jest solidnie przymocowany lub zaciśnięty na stole.
12. Usuń luźne przedmioty i niepotrzebne części robocze z obszaru

przed uruchomieniem maszyny.

1. Nie pozwalaj dzieciom na korzystanie z urządzenia, uważaj, aby nie przytrzasnęły im rąk!
2. Upewnij się, że nie masz na sobie luźnego ubrania i że włosy są bezpiecznie związane.
3. Sprawdź, czy nie ma żadnych kabli, lin lub czegokolwiek, co mogłoby zostać zaplątane w rolkach lub uchwycie.
4. Metale nadające się do stosowania: złoto, złoto K, srebro próby 925, miedź, aluminium i inne metale ciągliwe.

ZAPISZ TE INSTRUKCJE

MODEL I PARAMETRY

Model	KD-Y7548
Maksymalne otwarcie	6,5 mm
Średnica rolki	Φ49mm
Powierzchnia płaska	75mm
Zwiń drut kwadratowy	0,5/1/2/3/3,5/5/7 mm
	1,2/2/3/4/5/6 mm + 7/8/9 mmZwiń półkole
Tworzywo	Stal
Kolor	Czarny i pomarańczowy

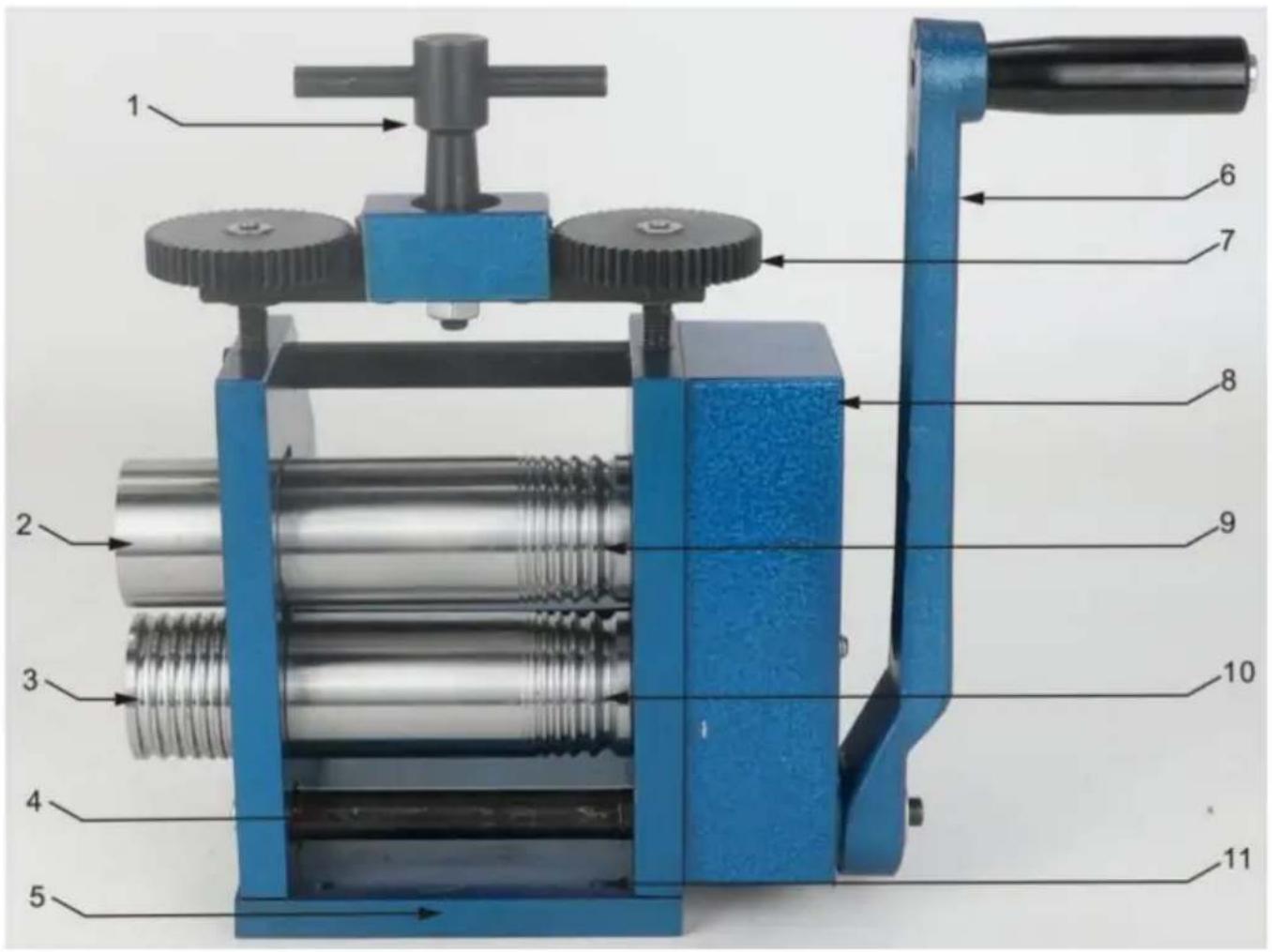

SCHEMAT STRUKTURY

1. Uchwyt w kształcie litery T z regulacją wysokości
2. Dołączony dolny wałek
3. Rama nadwozia
4. Przekładnia regulacji wysokości
5. Górny wałek

6. Otwór montażowy na blacie

7. Zamontowany górny wałek

8. Obrotowy wał pomocniczy
9. Uchwyt
   8.Reduktor biegów
   10.Wałek dolny

SKŁADNIKI

NIE.	Zdjęcie	Nazwa	Ilość
1		Główna część	1
2		Korba	1
3		Dodatkowy wałek	1
4		Uchwyt w kształcie litery T z regulacją wysokości	1
5		Śruby	2
6		Pralka	1
7		Śruby (wraz z nakrętką)	2
		Instrukcja obsługi8	1

DZIAŁANIE

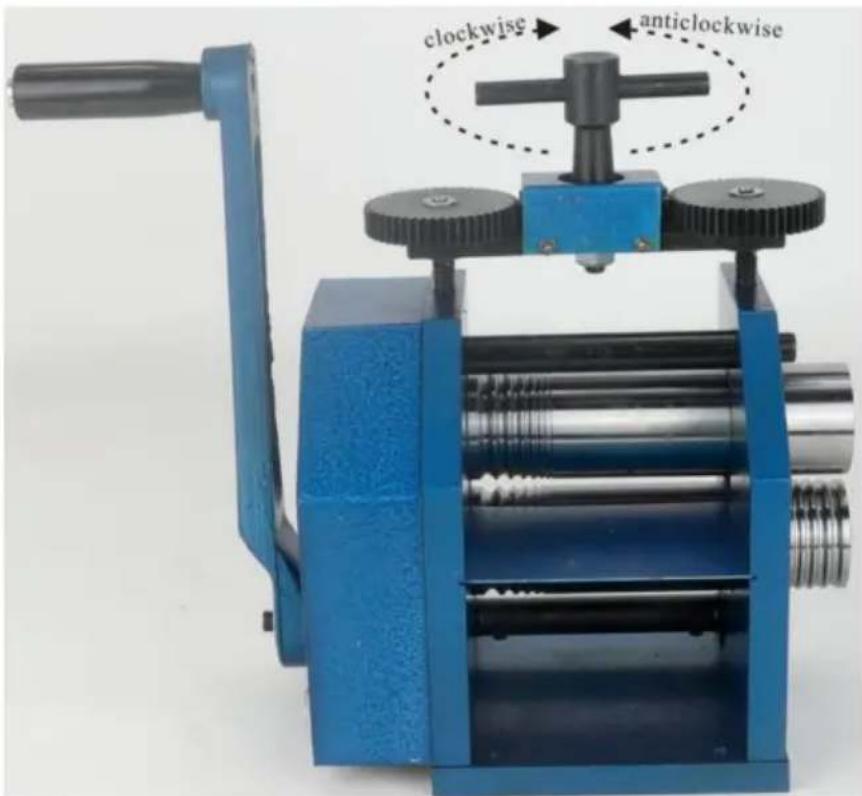

clockwise anticlockwise

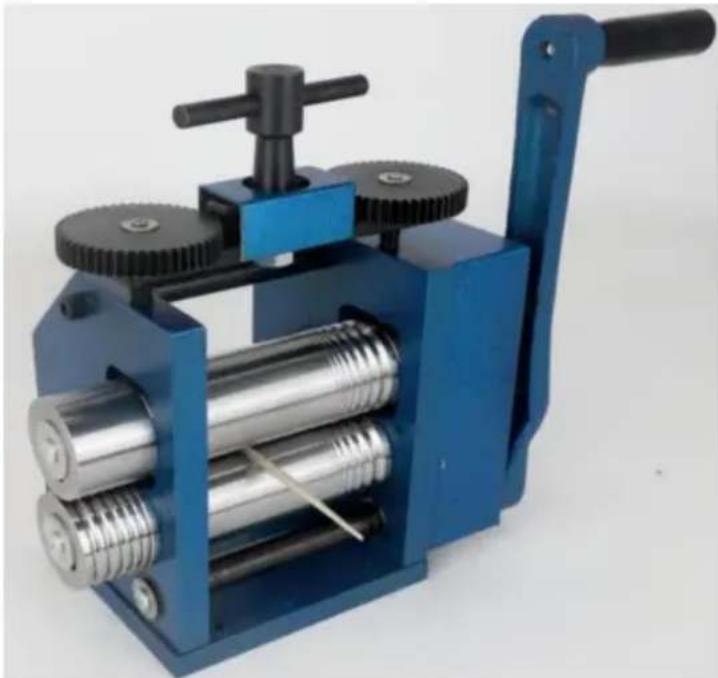

1. T-bar na górze młyna służy do opuszczania lub podnoszenia górnego walca. Zwiększenie odległości między dwoma walcami. Należy zauważyć, że tylko górny porusza się w góre i w dół a dolny walec pozostaje nieruchomozy. Obrót T-bar zgodnie z ruchem wskazówek zegara (patrząc w dół z góry) obniży górny walec i zmniejszy szczelinę, co spowoduje cieńszy drut lub arkusz. Obrót T-bar przeciwnie do ruchu wskazówek zegara podniesie górny walec, zwiększając szczelinę w przypadku grubszego materiału.

1. W normalnym trybie pracy zaczynasz od otwarcia rolek i włożenia metalu, który ma zostać zredukowany. Obróć drążek T, aby obniżyć górny wałek, aż dotknie metalu. Wyjmij metal i obróć drążek T o kolejne 1/2 obrotu. Ponownie włóż metal i przekręć korbą, tak aby wałek obrócił się do wewnątrz i chwycił metal, tocząc go od Ciebie. Kontynuuj obracanie drążka T o 1/2 obrotu przed każdym przejściem, co powoli zmniejszy grubość materiału.

W zależności od pożądanego efektu, możesz obrócić metal o 90°, aby stworzyć kwadratowe lub prostokątne pręty.

UWAGA: Gdy zmniejszysz grubość swojego metalu, zazwyczaj jego długość znacznie się zwiększy. Możesz również zauważyć nieznaczny wzrost szerokości, ale

to będzie mniej zauważalne. Jeśli obrócisz go o 90° po każdym przejściu, stanie się cieńszy i dłużej. Weź to pod uwagę podczas cięcia lub odlewania swojego początkowego elementu.

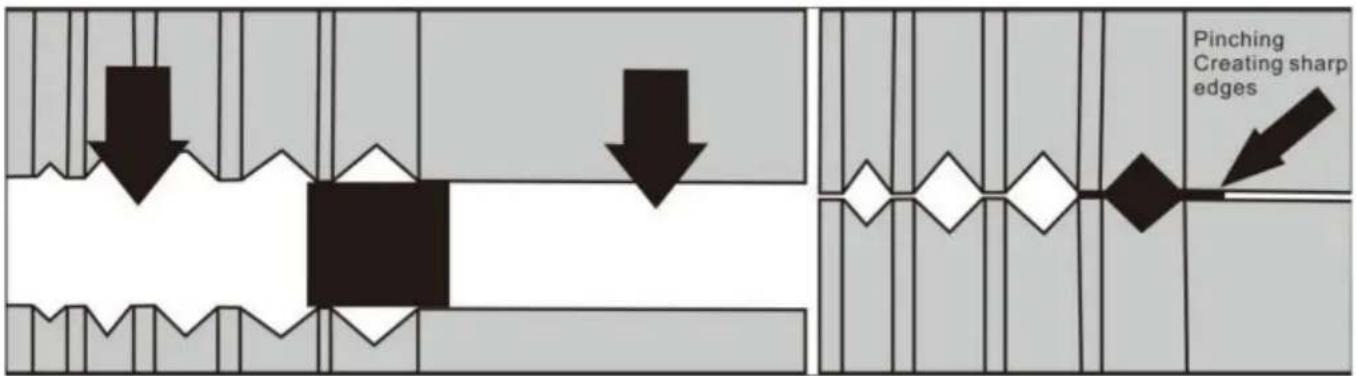

1. Wykonaj kwadratowy drut za pomocą rowków V. Najpierw ważne jest, aby metal był jednolity i równoległy. Zaczynając od odlewanego wlewka, przetocz go przez maszynę; obróć materiał o 90 stopni, a następnie przetocz go ponownie przez maszynę. Uwaga: Za każdym razem, gdy pręt w kształcie litery T obraca się o pół obrotu, umożliwiając opadnięcie górnego wału i przetoczenie materiału. Po obróceniu materiału o 90 stopni przetocz go jeszcze raz. Ten dwukanałowy proces nada materiałowii kształt kwadratowego pręta.

2. Gdy tylko się zmieści, przejdź do rolek z rowkiem V. Zacznij od największych, ponownie zastosuj tę samą metodę przetaczania drutu, obróć o 90° i przetocz ponownie. Możesz uznać za pomocne użycie trwałego markera do zaznaczenia na boku metalu, aby zobaczyć, w którą stronę go obracasz. Gdy rolki zbliżą się do siebie, zmniejsz grubość o 1/4 obrotu i przeciągnij drut kilka razy, obracając za każdym razem przed dalszym zmniejszaniem.

Dzięki temu unikniesz szczypania, gdy rolki się stykają. Kontynuuj w dół do następnej rolki, aż uzyskasz pożądane wymiary. Zwróć uwagę, że długość znacznie wzrośnie podczas tej operacji. Mały sztabka o długości kilku cali może zostać przekształcony w wiele stóp cienkiego drutu.

WYŻARZANIE: W miarę jak metal jest przeciskany przez rolki i przekształcany, będzie to działać w celu jego

utwardzenia. Gdy materiał staje się trudny do zwijania lub wydaje się sztywny, należy go wyżarzać. Wyżarzanie to proces zmiękczania metalu i zmniejszania, czyniąc go bardziej elastycznym. Jeśli nie jesteś jeszcze zaznajomiony z

wyżarzaniem, jego naprężenie

zaleca się sprawdzenie najlepszej metody wyżarzania metalu, z którym się pracuje. Zazwyczaj robi się to poprzez delikatne podgrzanie go do matowego czerwonego ciepła, utrzymywanie przez minutę lub dłużej, a następnie hartowanie w wodzie lub pozostawienie do ostygnięcia na powietrzu. Dzięki temu metal staje się bardziej plastyczny, łatwiejszy w obróbce i mniej podatny na pękanie. Jeśli przetwarzasz sztabkę na drut, może być konieczne wyżarzane kilka razy w trakcie tego procesu. Wskazówka: Pracuj nad kilkoma oddzielnymi kawałkami na raz. Tak więc, gdy jeden się stygnie, możesz zwinąć drugi.

UWAGA: Zawsze upewnij się, że metal jest suchy przed wrzuceniem go do walcarki, aby zapobiec przedostaniu się wilgoci na walce.

Tworzenie idealnych krawędzi: Obrób metal powoli i stopniowo. Obracając go

w miarę postępów. Przeciskanie metalu w jednym kierunku z nadmierną siłą może spowodować „ściśnięcie” boków, tworząc cienkie i ostre krawędzie. Jeśli tak się stanie, przetrzyj metal papierem ściernym, aby usunąć krawędzie (założ skórzane rękawiczki). I przeciągnij go przez wałek kilka razy, kierując ostrą krawędź do góry w rowek V.

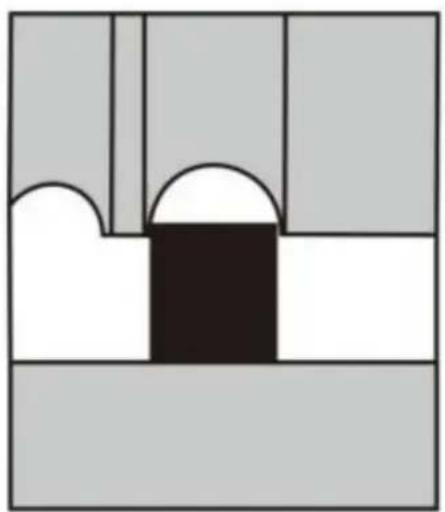

D Wspólny drut: Używając grubej/owalnej części walca kombinowanego, można wykonać drut o profilu D na trzonki pierścieniowe itp. Zacznij od dobrze wyżarzonego drutu kwadratowego, nieco węższego niż rowek, i stopniowo przeciągaj drut w kilku przejściach, aby nadać górnej powierzchni wypukłość.

WSKAZÓWKI DOTYCZĄCE TŁOCZENIA

1. W metalach szlachetnych i metalach nieżelaznych można wytłoczyć niemal wszystko, na przykład koronkę, liście, tkaninę, wycinanki z papieru, drut itp. Technikę tę można wykorzystać do dodania ciekawej faktury do biżuterii.

Jednak nie chcesz uszkodzić swoich rolek, wtapiając wzór w stal. Dlatego też niezwykle ważne jest, aby użyć kawałka metalu jako tarczy między elementem teksturującym a rolkami.

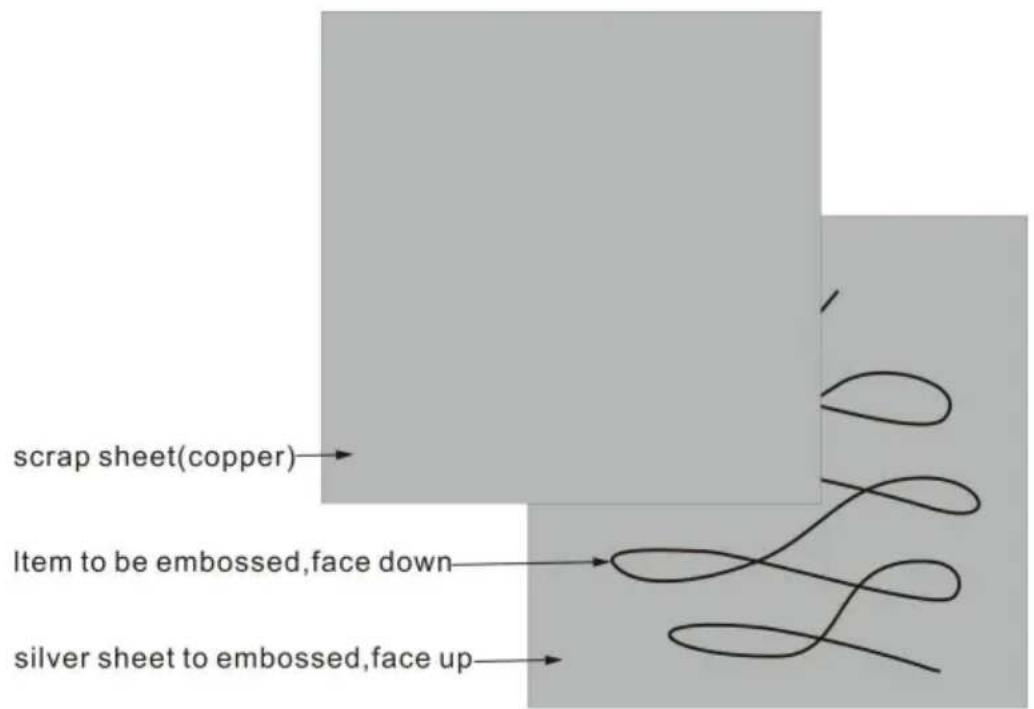

1. Utwórz kanapkę, jak pokazano: Na dole jest twój metal. Płaski, czysty

i dobrze wyżarzane, np. blacha srebrna. Górna powierzchnia będzie wytłoczona.

Na górze znajduje się przedmiot, który ma zostać wytłoczony, np. liść lub pętle drutu (pokazane tutaj). Strona, którą chcesz wytłoczyć powinna być skierowana w dół na srebro.

Nad nim znajduje się kawałek miedzi lub mosiądzu. To ochroni twoje rolki.

Używaj miękkich metali, nie używaj stali, ponieważ może to porysować Twoje rolki. Podczas gdy to się nazywa złom, wzór będzie również wytłoczony na tym

arkusz, więc można uzyskać kilka interesujących wyników. Ale zwykle jest to tylko

kawałek płaskiego złomu, który można ponownie wykorzystać jako tarczę. Upewnij się, że tarcza jest większa od srebra, aby uniknąć wytłoczenia krawędzi w srebrny.

1. Upewnij się, że kanapka jest przepuszczana tylko przez płaską część

wałki. Przepuszczenie go przez wałki V pozostawi płaskie równoległe linie na spodnia część twojego srebra.

1. Umieść kanapkę pomiędzy rolkami i opuść górną rolkę, aż

kanapka jest ciasno pomiędzy nimi. Wyjmij kanapkę i obróć góre uchwyt 1/2 obrotu lub trochę mniej. Przepuść materiał i pół obrotu zapewni wystarczające ciśnienie, aby wytłoczyć przedmiot w srebrze.

KONSERWACJA

Twoja walcownia jest bardzo wytrzymałym urządzeniem i powinna zapewnić Ci lat użytkowania. Jak w przypadku każdego przedmiotu mechanicznego, odrobina konserwacji utrzymuj go w optymalnym stanie, aby zapewnić najlepszą możliwą wydajność.

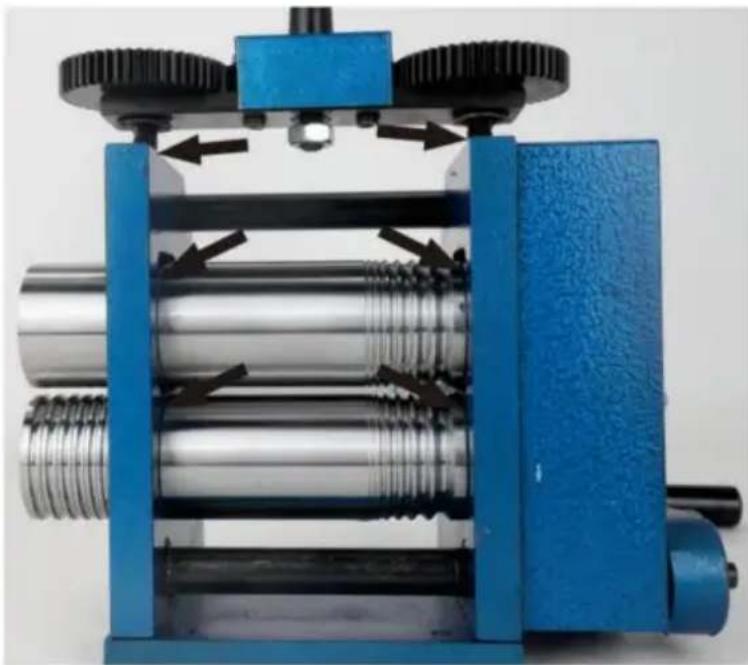

1. Nasmaruj wszystkie ruchome części. Ważne jest, aby rolki nie uległy uszkodzeniu. zardzewiałe, więc uważaj na kondensację w wilgotnych miejscach. Wytrzyj rolki za pomocą cienką warstwą oleju na bawełnianą ściereczkę i przechowuj młyn z wałkami rozstawionymi. Jeśli jeśli urządzenie nie będzie używane przez dłuższy czas, dokładnie nasmaruj wszystkie części i przykryj ją, upewniając się, że jest sucha i wolna od wilgoci.

2. 1. Skrzynia biegów nie powinna wymagać żadnej specjalnej konserwacji. Wewnątrz rama, w której krzewy poruszają się w góre i w dół, odrobinkę skorzysta smaru lub oleju, ale nie ma potrzeby demontażu żadnej części urządzenia, aby to zrobić to. Po prostu zamknij rolki, aby nałożyć smar wokół krzaków, a następnie otwórz całkowicie i zamknij kilka razy, aby rozprowadzić smar.
3. 1. Jeśli na wałkach pojawią się jakieś powierzchowne ślady lub plamy, można je polerowane ręcznie przy użyciu szmatki i środka do polerowania metalu samochodowego, np. odrdzewiacza. W razie konieczności można użyć bardzo drobnego papieru ściernego i oleju.

usuń powierzchniowe ślady, ale generalnie zawsze należy używać szorstkich materiałów ściernych uniknięto.

1. 1. Urządzenie przeznaczone jest do stosowania w jubilerstwie z metali szlachetnych i nieżelaznych. metali. Nie próbuj walcować stali hartowanej, ponieważ może to spowodować jej uszkodzenie.

rolki. Podczas wyżarzania i trawienia metalu zawsze upewnij się, że wszystkie elementy są dokładnie suche przed przejściem przez rolki. Po intensywnym dniu intensywnego użytkowania szybkie czyszczenie i przetarcie rolek olejem będzie bardzo korzystne. Wyrób dobre nawyki pracy, dbaj o swój młyn, a będzie służył przez lata.

1. Jeśli powierzchnia rolek ulegnie uszkodzeniu na skutek niewłaściwego użytkowania, może być konieczna wymiana rolek, co może wiązać się z kosztami.
