BEDIENUNGSANLEITUNG FF-930EQ Vevor

E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

VEVOR

Dies ist die Originalanleitung.itte lessen Sie alle Anweisungen sorgfalt durch,bevor Sie das Gerät in Betriebnehmen.VEVOR besteht sich d Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren Das Aussehen des Produkts hangt vom gefelften Produkt ab.itte h Sie Verständnis darauf, dass wir Sie nicht erneut uber Technologie- od Software-Updates informieren.

WARNING

1. Lesen Sie vor der Inbetriebnahme alle MONTAGE- UND BEDIENUNGSANWEISUNGEN sorgfältig durch und stellen Sie sichere dass Sie sie verstanden haben.

2. Die Nichtbeachtung der Sicherheitsregeln und anderer grundlegenden Sicherheitsvorkehrungen kann zu schweren Verletzungen führen.

GENERAL SAFETY RULES

Bei der Verwendung theses Produkts sollenn immer grundlegende Vorsichtsmaßnahmen beachtet werden, darunter die folgenden:

• für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in die Verwendung des Produkts eingewiesen.
• Verwenden Sie diesen Produkt nicht für andere als die vorgesehener Zwecke.
• Tragen Sie bei der Installation oder Verwendung these Produktsgeeignete Schutzausrüstung.
• vor der Inbetriebnahme sicher, dass alle Armaturen und Gewindeverbindungen festgezogen sind und keine Lecks aufweisen.

EINE GEFAHR!

Kraftstoffe sind hochentzündlich. Von Hitze, Funken und offenem Feuerfernhalten.

• Verwenden Sie beim Pumpen brennbarer Flüssigkeiten keine elektronischen Geräte oder mobile Kommunikationsgeräte wie Mobiltelefone.

• Bringen Sie ein Erdungskabel an und verbinden Sie die Behälter, au denen bzw. in die gepumpt wird. Erden Sie alle Behälter an eine tatsächchen Erdungsquelle, um staticische Elektrizität abzuleiten, bevor Sie Flüssigkeiten pumpen.

• Kraftstoffdämpfe können explodingen. Gesundheitsschädlich oder töglich beim Verschlucken. Einatmen von Kraftstoffdämpfen vermeiden.

• Rauchen Sie nicht in der Höhe des Kraftstoffbehalters oder während der Verwendung.
• Dieses Produkt ist nur für die Kraftstoffübertragung vorgesehen und nicht für den Transport von Kraftstoff in Fahrzeugen oder Anhängen
• Nehmen Sie an thisem Produkt keine Änderungen vor.

EINE WARNING! VORSICHT! ACHTUNG!

• Verwenden Sie diesen Produkt nicht zur längerfristigen Lagerung von Kraftstoff.
• verwenden Sie einen Caddy nur für eine Kraftstoffart.
• Überwachen Sie Durchflussrate und Füllstand, um Überläufe und Verschüttten zu verhindern.
• Entleeren Sie nach Gebrauch des Behalters immer die Pumpe und die Schlauch. Heben Sie den Schlauch an und drehen Sie den Griff in entgegengesetzte Richtung, um die restliche Flüssigkeit darüber in der Behälter zu entleeren.
• Vorsicht beim Befüllen des Behälters durch das Füllrohr. Beobachten Sie genau, um ein Überlaufen oder Verschütten zu verhindern.

Verwenden Sie den Brennstoffbehalter niemals in der Höhe v euer oder Wärmequellen.

Entsorgung Information:Das Produkt unterliegt der Bereitstellung europäischer Richtlinie2012/ 19/ EG . Die Symbol zeigt A Wheelie bin gekreuzt durchdass das Produkt eine separate verweigern Sammlung In Dieeuropeisch Union. Dies gilt für die Produkt- und alle Zubehör mitthisem Symbol gekennzeichnet. Produkte als solche gekennzeichneMai nicht Sei verworfen mit normalen Hausmüll , Aber mussgenommen werden, um A Sammelstelle für das Recycling von Elund elektronisch Geräte

FC

Das Gerät entspricht mit Teil 15 von Die FCC Regeln . Betriebunterliegt den folgenden zwei Bedingungen:(1)Dieses Gerät Mai niscchädliche Störungen verursachen und (2 )dies Gerät mussakzeptieren beliebig Störungen empfangen, einschließlichStörungen, die kann verursachenerwünschter Betrieb.

BEWAHREN SIE DIESE ANLEITUNG AUF

MODEL AND PARAMETERS

Modell	FF-930EQ
Kapazität	30 Gallonen
Kraftstoffart	Benzin, Diesel
Pumpe	Elektrische Pumpe, DC 12 V, 100 W/10
Max. Durchfluss	32 l /min (8,4 GPM)
Schlauch	Φ19 (Innendurchmesser) x L300cm
Rad	10" (Rückseite)
Material	Stahl
Farbe	Rot

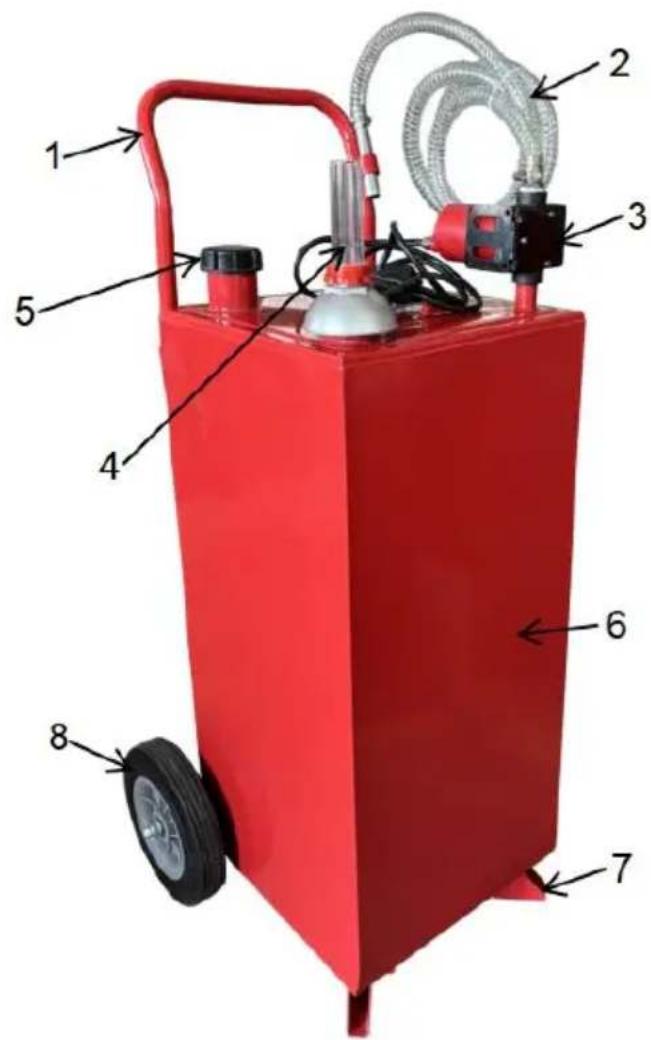

STRUCTURE DIAGRAM

1. Handhaben
2. Schlauch
3. Pumpe
4. Ölstandsanzeige
5. Tankdeckel
6. Kraftstofftank
7. Stutzfuß
8. Festes Rad

COMPONENTS

NEI	Bild	Name und	NEI	Bild	Name und Menge
1		Kraftstoffta nk (x1)	11		Rohband (x1)
2		Griff (x1)	12		Schlauch Klemme (x2)
3		Rad (x2)	13		Radwelle (x1)
4		Ölschlauch (1)	14		Ölstandsanzeige-Befestigung smutter (x1)
5		Auslassroh (2)	15		Ölstandsanzeige (x1)
6		Elektrische Pumpe (mit Erdungsa	16		Schlauchanschluss (x1)
7		Stützfuß (x2)	17		Flache Dichtung ( x4 )
8		Mutter M8	18		Hutmutter M12 (x2)
9		Schraube M8*16 (x2)	19	/	Benutzerhandbuch (x1)
10		Schraube M8*40 (x2)

ASSEMBLY

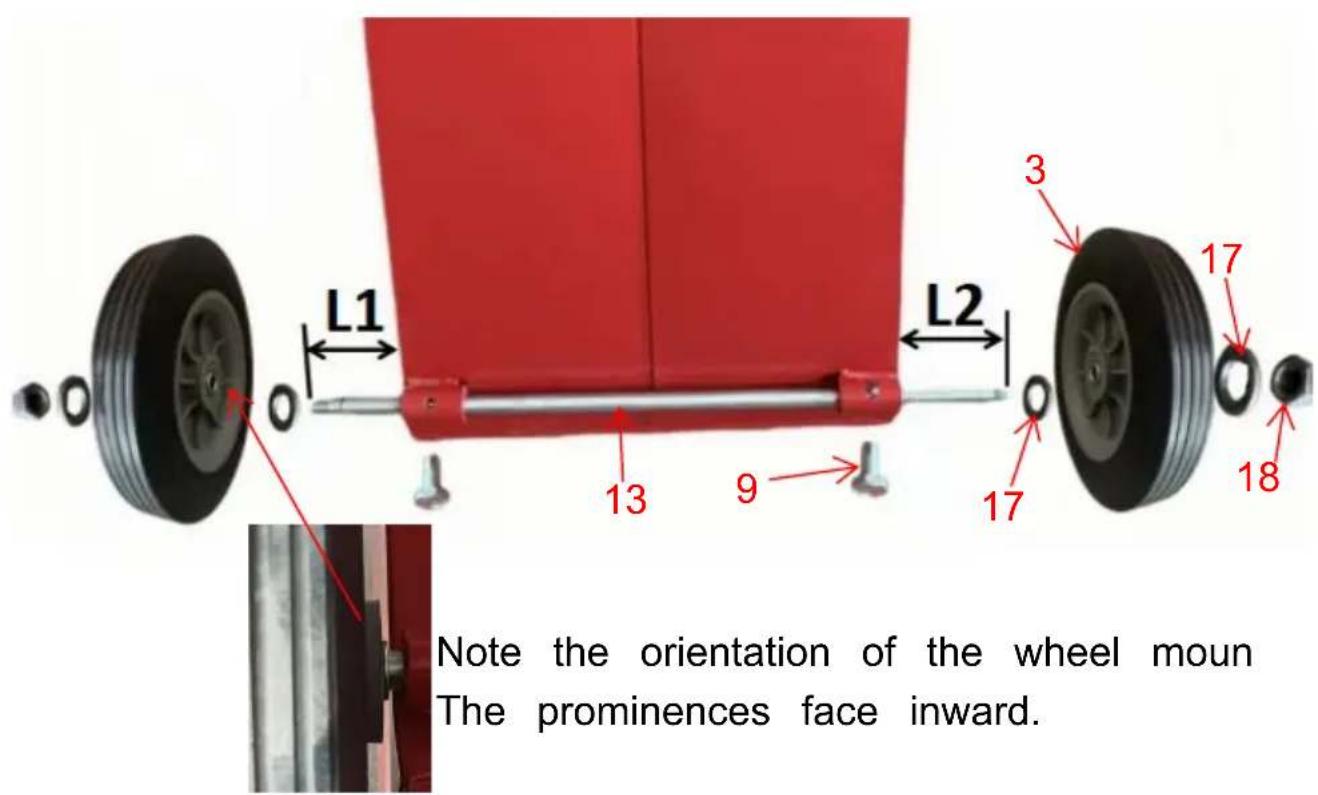

Schritt 1: Montieren Sie die Festräder. Schrauben Sie die Radwellen in den Kraftstoffank und achten Sie darauf, dass die Abmessungen benden (L1 und L2) gleich sind.

Befestigen Sie die Radwelle mit den Schrauben (9).

Dichtung (17) + Rad (3) + Dichtung (17) + Mutter (18) nacheinander auflegen und festziehen.

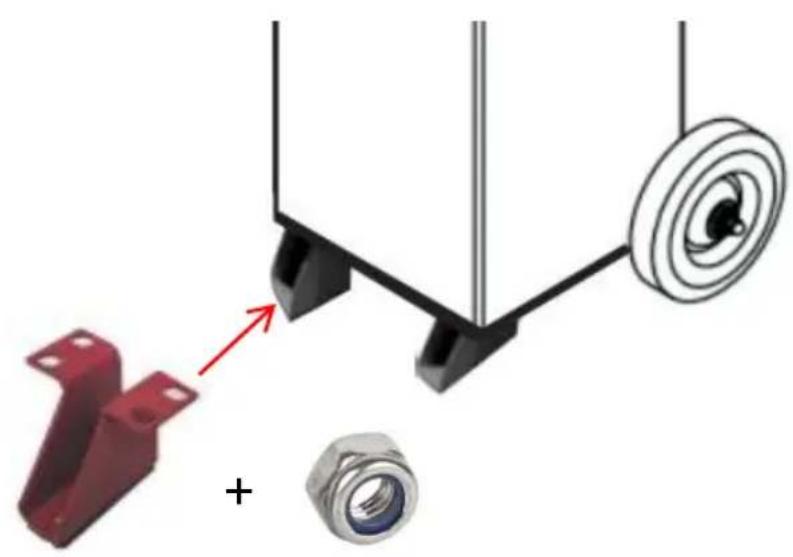

Schritt 2: Installieren Sie den vorderen Stützfuß (7) und schrauben S Mattern (8) fest.

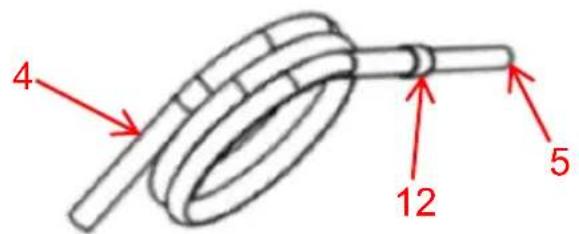

Schritt 3: Installieren Sie das Auslassrohr (5) an einem Ende des Ölschlauchs und befestigen Sie es mit einer Schlauchschelle (12).

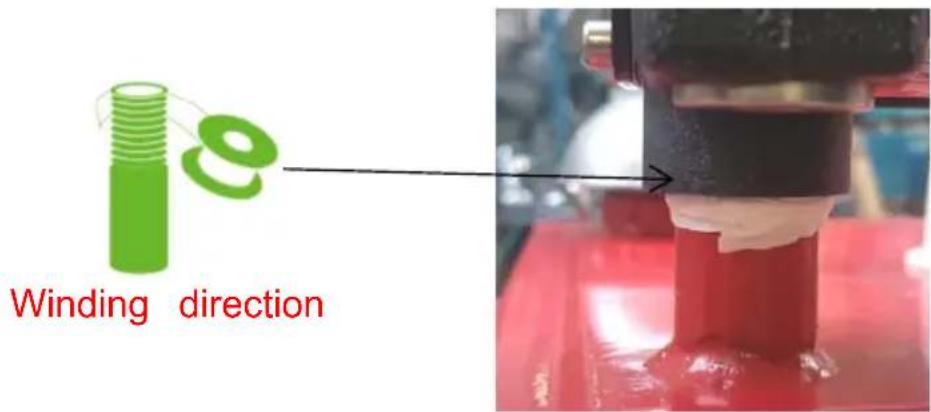

Schritt 4: Wickeln Sie mindestens 5 Kreise Klebeband (11) um den Auslass und schrauben Sie dann die Pumpe (6) auf den Auslass.

HINWEIS: Wenn die Position der Pumpe nicht an der gewünd Schelle ist, versuchen Sie, die Anzahl der Wicklungen des wasserdichten Klebebands zu erhöhen.

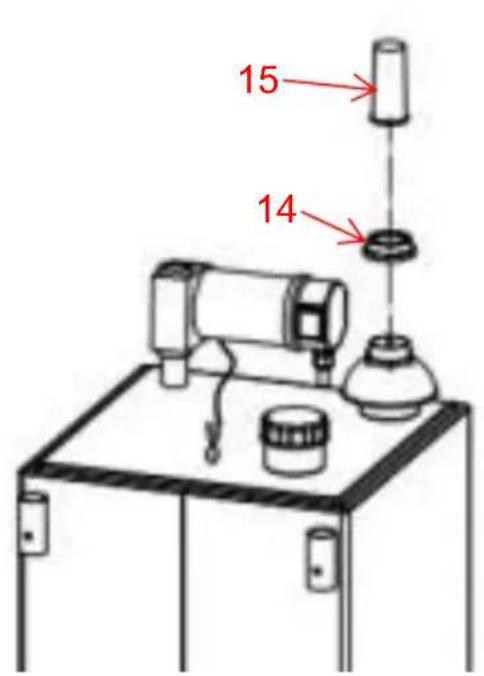

Schritt 5: Befestigen Sie die Ölstandsanzeige (15) mit der Ölstandsanzeigebefestigung (14) an der Pumpe.

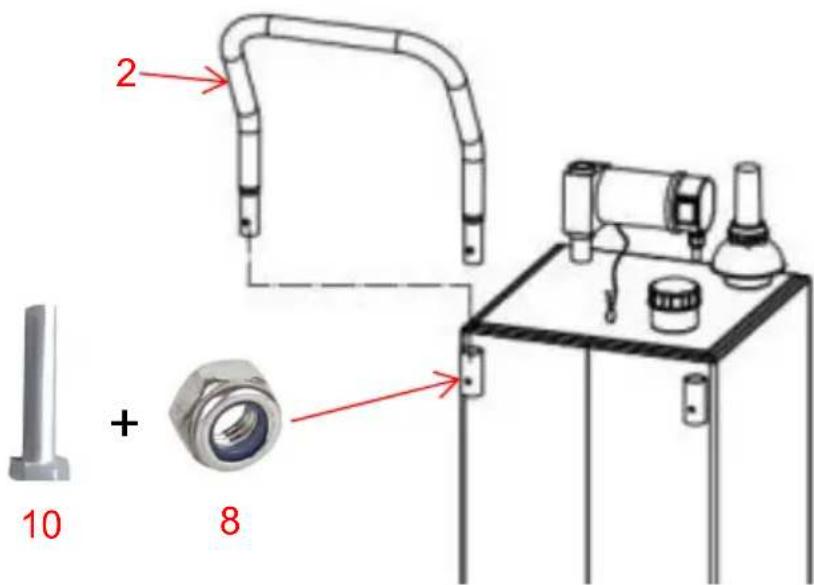

Schritt 6: Den Griff (2) an der entsprechenden Stelle in den Tankeinsetzen und mit Schrauben M8*40 (10) und Mattern M8 (8) befestig

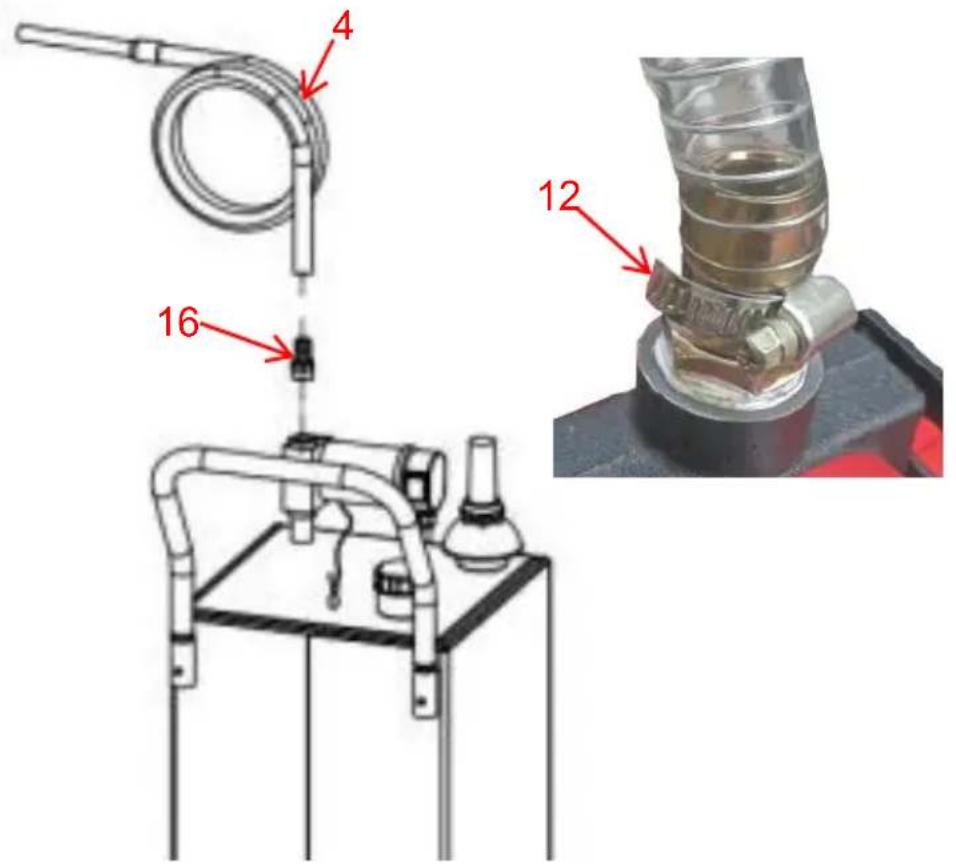

Schritt 7: Wickeln Sie mindestens 5 Kreise Klebeband um den Schlauchanschluss (15) und schrauben Sieihn an den Pumpenauslass. Anschließlich den Ölschlauch (4) an der Schlauchverschraubung (16) befestigen und mit einer Schlauchschelle (12) fixieren.

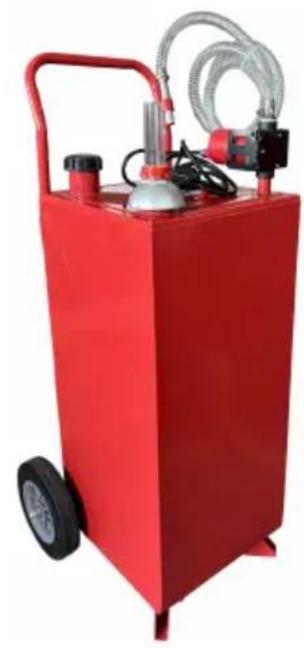

Schritt 8. Das Produkt ist zusammengebaut und einsatzbereit.

HOW TO USE

Vor Beginn der Anwe警告

1. Erdungskabel anbringen und Behälter, aus denen gespumpt wird, verbinden. Erden Sie alle Behälter an einer bekannten Erdungsquelle, statische Elektrizität abzuleiten, bevor Sie Flüssigkeiten pumpen. Leiten Sie statische Elektrizität von ihrem Körper ab, indem Sie eine Metalloberfläche mit der vom Produkt entfernten Seite berühren.

2. Tragen Sie beim Transport von Benzin immer die erforderliche Schutzausrüstung!

! Füllen Sie keinen Kraftstoff um, während das Fahrzeug oder die Heineingeschaltet ist (Brandgefahr).

! Lassen Sie die Pumpe nicht unbeaufsichtigt ( es kann zu einer Übersversorgung mit Öl, einem Brand oder einem Unfall kommt).

! Lassen Sie die Pumpe nicht trocken laufen oder im Leerlauf laufen, zu pumpen (das kann zu Produkt Versagen .)

einer ebenen Fläche verwendet wird (Wenn der Tank herunterfällig während der Flüssigkeitszufahr kann Flüssigkeit austreten und einen Brand oder Unfall verursachen.)

! Stellen Sie sicher, dass die Pumpe fest am Tank befestigt ist, bevo. sie einschalten.

ANWENDUNG:

Tankvorgang:

1. Öffnen Sie den Tankdeckel und füllen Sie das Öl durch die Öleinlassöffnung in den Behälter. Entfernen Sie vor der ersten Inbetriebnahme die Luft und beachten Sie damit die Maßangabe
   8.itte fullen Sie nicht mehr OI ein als angegeben.Wenn der rote die Markierung erreicht, fullen Sie kein weiteres OI nach.
2. Nach dem Befüllen des Tanks den Deckel festziehen und den Tar aufrecht halten.

Pumpbetrieb:

1. Erden Sie das Erdungskabel des Kraftstofftanks.
2. Stellen Sie sicher, dass die Stromversorgung DC12V beträgt; schlieb Sie die rote Leitung der Pumpe an den Pluspol und die schwarze Lean den Minuspol an.

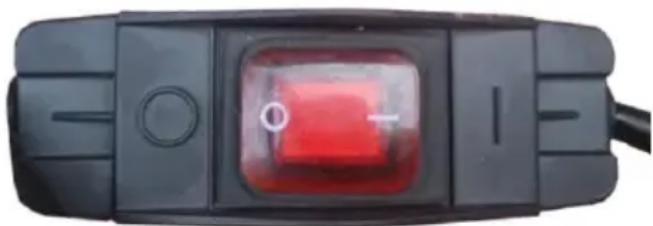

3. Drucken Sie den Schalter, um Öl zu pumpen.

Warning:

1. Die Pumpe sollte nicht länger als 30 Minuten laufen. Lassen Sie Ölpumpe nicht länger als 1 Minute leer, um Schäden an der Ölpumpe zu vermeiden.
2. Wenn kein integriertes Auto-Stopp-System vorhanden ist, seien Sie beim Befüllen des Behälters durch das Füllrohr vorsichtig und achten Siegenau daraufuf, dass es nicht zum Überlaufen oder Verschütten kommt.

MAINTENANCE

1. These Maschine ist für Benzin und Diesel geeignet. Sie ist jeder für Wasser oder andere atzende Lösungsmittel geeignet.
2. Bei entsprechenden Ölsorten empfeht es sich, den Tank vor der

Einlagerung einer anderen Olsorte zu reinigen.

1. Wenn these Produktionszahle nicht verwendet wird, wird empfindes zu reinigen und in einer kühlen und trockenen Umgebung aufzubewahren.
