Produkttyp	Bogenpergola
Marke	Vevor
Modell	L10FT*W10FT (auch kompatibel mit L12FT*W10FT)
Abmessungen des Rahmens	3048 x 3048 x 2438 mm (L x B x H)
Überdachte Fläche	10 ft x 10 ft (ca. 9,3 m²)
Gesamthöhe	8 ft (2438 mm)
Rahmenfarbe	Schwarz
Farbe der Plane	Braun
Rahmenmaterial	Stahl mit Pulverbeschichtung
Dachmaterial	Wasserabweisendes Gewebe (Plane)
Installationsart	Auf hartem Boden (Beton) mit Expansionsschrauben oder auf Gras mit Bodennägeln
Montage erforderlich	Ja, vollständige Montage durch den Benutzer
Anzahl der Montageschritte	11 Hauptschritte
Empfohlene maximale Belastung	Nicht auf der Struktur sitzen oder stehen. Dach mit begrenzter Kapazität
Wartung	Bei Schnee die Plane entfernen, um einen Einsturz zu vermeiden
Reinigung	Mit einem weichen Tuch und Seifenwasser reinigen
Sicherheit	Tragen Sie bei der Montage eine Schutzbrille und Handschuhe. Fest im Boden verankern
Garantie	Elektronische Garantieurkunde verfügbar unter www.vevor.com/support
Technischer Support	www.vevor.com/support
Packungsinhalt	Rahmen, Plane, Schrauben, Nägel, Basen, Gleitteile usw. (siehe Teilliste)
Verwendungszweck	Außenbereich, Beschattung und Dekoration

Häufig gestellte Fragen - L10FT*W10FT Vevor

Wie montiere ich die Vevor Bogenpergola L10FT*W10FT?

Befolgen Sie die 11 Hauptschritte im Handbuch. Beginnen Sie mit der Montage der oberen und Querstangen, dann der Säulen. Befestigen Sie die Verstärkungsstangen und montieren Sie die Plane. Verwenden Sie die mitgelieferten M6-Schrauben. Tragen Sie eine Schutzbrille und Handschuhe.

Welche Sicherheitsvorkehrungen sind zu beachten?

Setzen Sie sich nicht auf die Pergola und stellen Sie sich nicht darauf. Das Stoffdach hat eine begrenzte Tragfähigkeit. Montieren Sie auf einer ebenen, harten Oberfläche. Verankern Sie die Struktur fest im Boden, damit sie nicht vom Wind weggetragen wird.

Wie befestige ich die Pergola am Boden?

Zwei Methoden: Verwenden Sie die Expansionsschrauben für Betonboden oder die Bodennägel für Gras oder weichen Boden. Beide sind im Lieferumfang enthalten.

Was tun bei Schnee?

Entfernen Sie die Plane, um zu verhindern, dass das Schneegewicht die Struktur beschädigt. Die Plane ist nicht dafür ausgelegt, Schneelast zu tragen.

Ist die Plane wasserdicht?

Das Handbuch gibt an, dass das Dach aus Stoff besteht, gibt aber keine genaue Angabe zur Wasserdichtigkeit. Es wird empfohlen, sie bei Bedarf mit einem Imprägnierspray zu behandeln.

Kann ich die Pergola das ganze Jahr über montiert lassen?

Ja, aber Sie müssen die Plane bei Schnee entfernen und die Befestigungen regelmäßig überprüfen. Lagern Sie die Plane im Winter, um ihre Lebensdauer zu verlängern.

Welche Werkzeuge werden für die Montage benötigt?

Ein Kreuzschlitzschraubendreher, ein Inbusschlüssel (nicht im Lieferumfang) und ggf. eine Bohrmaschine für die Expansionsschrauben. Das Handbuch empfiehlt eine Schutzbrille und Handschuhe.

Wie reinige ich die Pergola?

Reinigen Sie den Rahmen mit einem weichen Tuch und Seifenwasser. Für die Plane verwenden Sie einen feuchten Schwamm und ein mildes Reinigungsmittel. Mit klarem Wasser abspülen.

Ist die Pergola windbeständig?

Sie hält normalem Wind stand, wenn sie ordnungsgemäß mit den mitgelieferten Expansionsschrauben oder Nägeln am Boden befestigt ist. Bei starkem Wind wird empfohlen, die Plane zu entfernen, um die Windangriffsfläche zu verringern.

Wo finde ich Ersatzteile oder Unterstützung?

Besuchen Sie www.vevor.com/support für technischen Support und die elektronische Garantieurkunde. Ersatzteile sind auf Anfrage erhältlich.

BEDIENUNGSANLEITUNG L10FT*W10FT Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

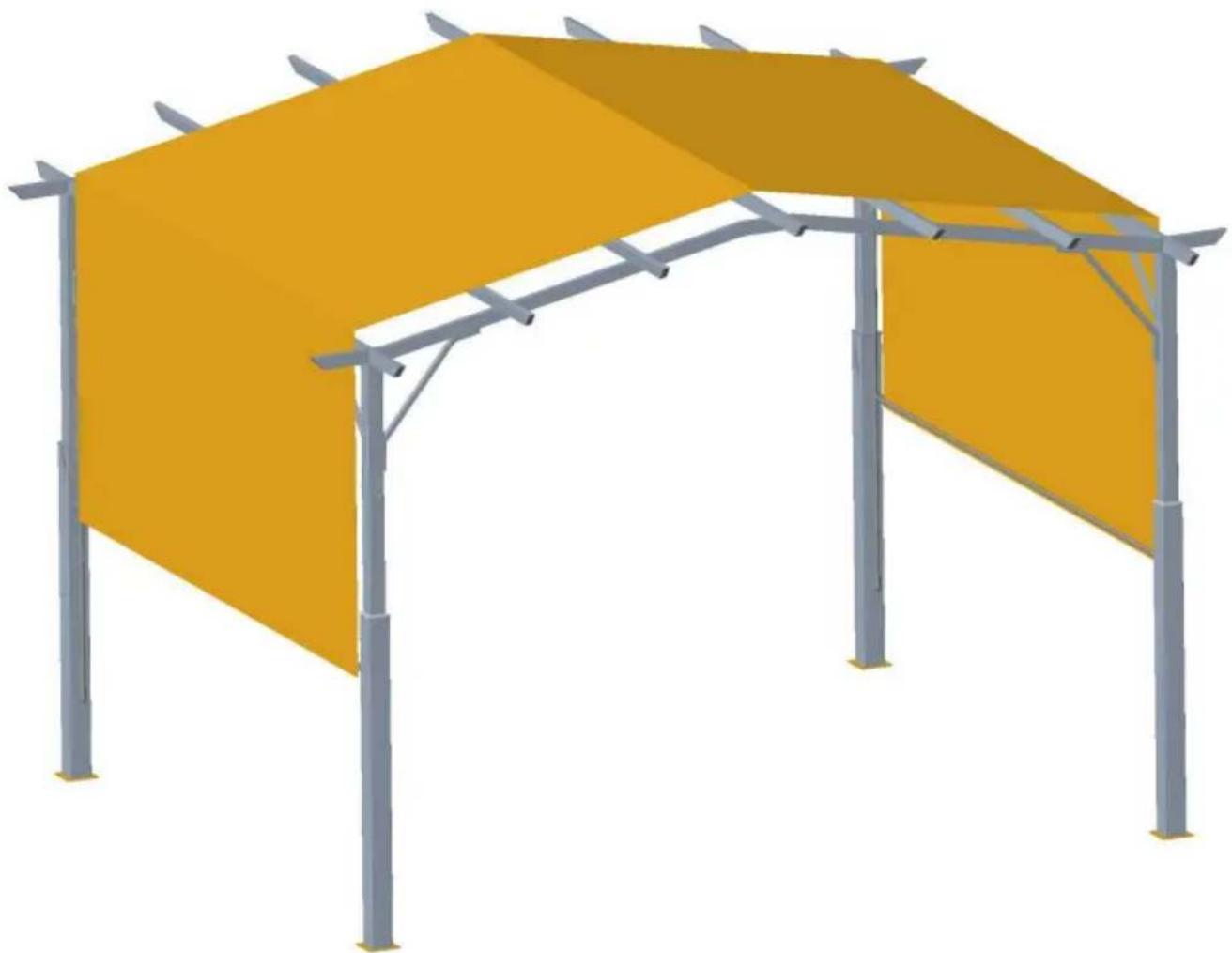

GEBOGENE PERGOLA

BENUTZERHANDBUCH

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

GEBOGENE PERGOLA

MODELL: L10FT*W10FT /L12FT*W10FT

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden.

kann zu schweren Verletzungen führen.

Vorsichtsmaßnahmen bei der Montage

1. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann Gefahren schaffen.
2. Tragen Sie ANSI-zugelassene Schutzbrillen und strapazierfähige Arbeitshandschuhe bei der Montage.
3. Halten Sie den Montagebereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
5. Nicht montieren, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
7. Montieren Sie auf einer flachen, ebenen, harten und glatten Oberfläche, die die gewölbte Pergola sicher trägt.
8. Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie im Montageplan dieses Handbuchs. Packen Sie alle Teile aus und trennen Sie sie in einem sauberen Arbeitsbereich.

Vorsichtsmaßnahmen treffen

1. Setzen oder stellen Sie sich nicht auf diesen Gegenstand.
2. Das Dach besteht aus Stoff und hat eine begrenzte Tragfähigkeit. Bei Schnee entfernen Sie die Plane, damit sie nicht vom Schnee erdrückt wird.
3. Überschreiten Sie nicht die angegebene Gewichtskapazität.
4. Nur auf einer flachen, ebenen, harten und glatten Oberfläche verwenden, die eine vollständig gewölbte Pergola sicher unterstützt.
5. Nur bestimmungsgemäß verwenden.
6. Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt sind. BEWAHREN SIE DIESES HANDBUCH AUF.

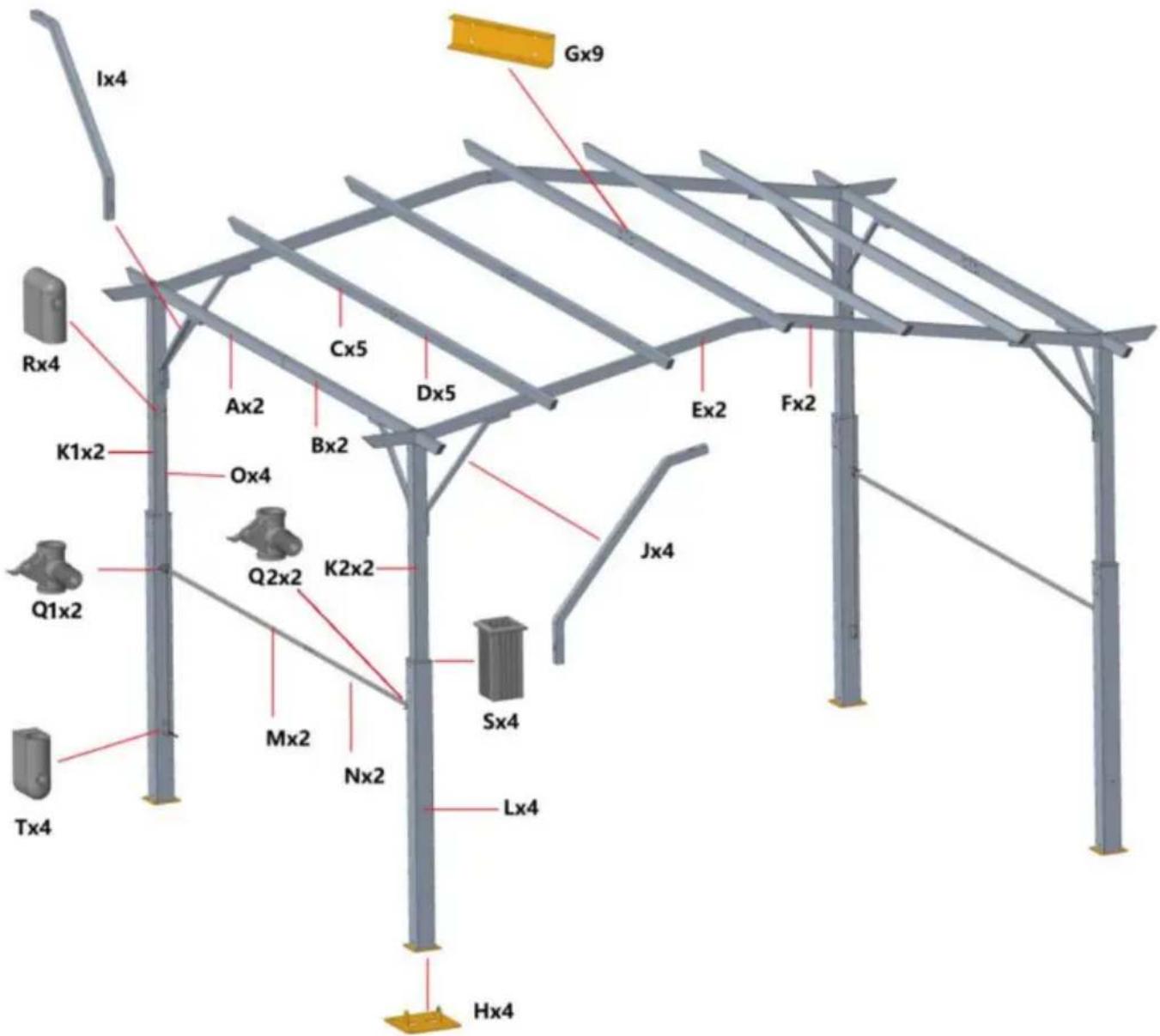

TEILELISTE

Ax2 (Querlatte)	Bx2 (Querlatte)
	Dx5 (Querlatte)Cx5 (Querlatte)
	Fx2 (obere Leiste)Beispiel 2 (obere Leiste)
Gx9 (Interner Anschluss)	Hx4 (Basis)

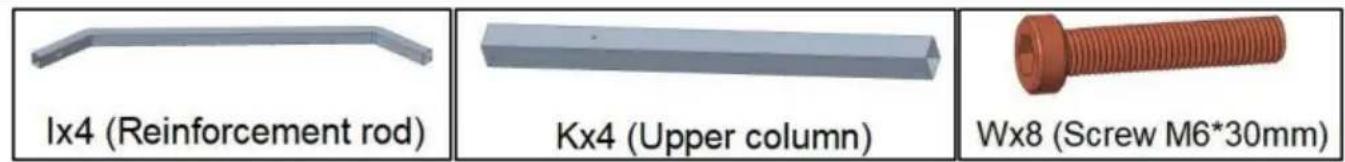

Ix4 (Bewehrungsstab) Jx4 (Bewehrungsstab)
K1x2 K2x2 (obere Spalte) Lx4 (untere Spalte)
Mx2 (Rundrohr) Nx2 (Rundrohr)
Ox4 (Rundrohr)	Px1 (Plane)
Q1x2 Q2x2 (Gleitende Kunststoffteile)	Rx4 (Schiebestecker)
Sx4 (Kunststoffhülle)	Tx4 (Schiebestecker)
Ux62+1 (Schraube M6*16mm)	Vx8 (Bodennägel)
	Xx34+1 (Schraube M6*60mm)Bx32+1 (
Yx8 (Dehnschrauben)	Zx4 (Sandsack)

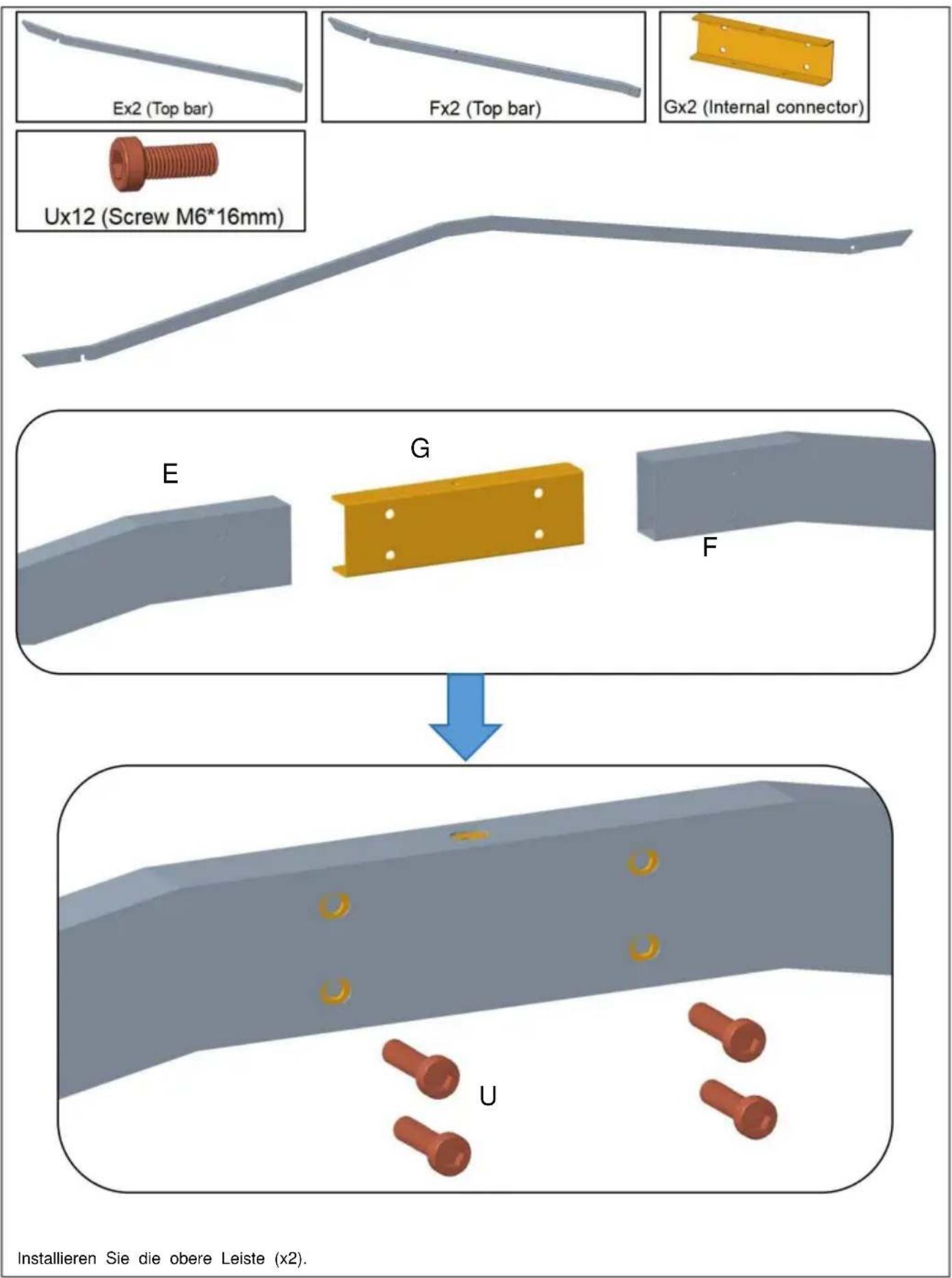

Installieren Sie die obere Leiste (x2).

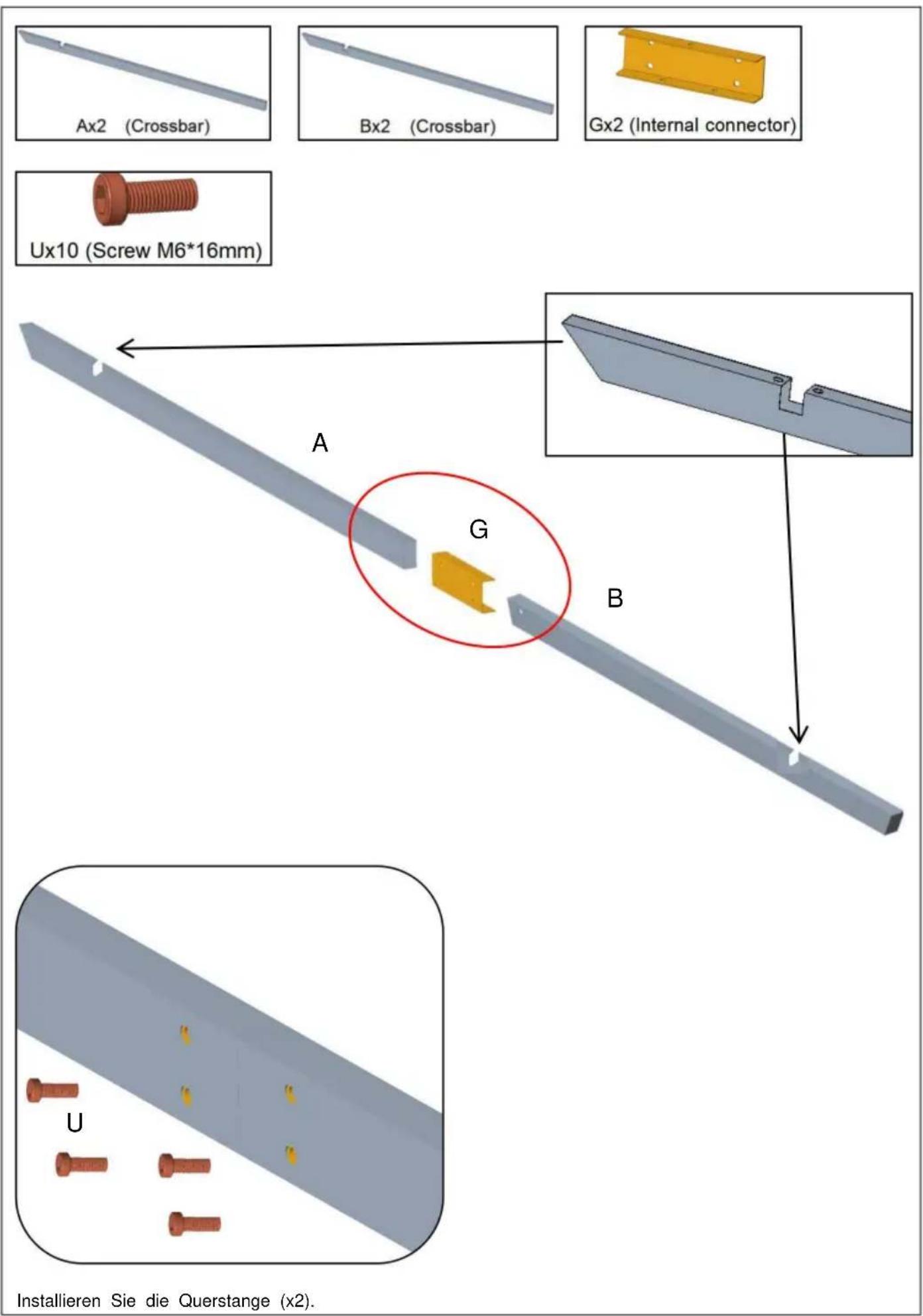

Installieren Sie die Querstange (x2).

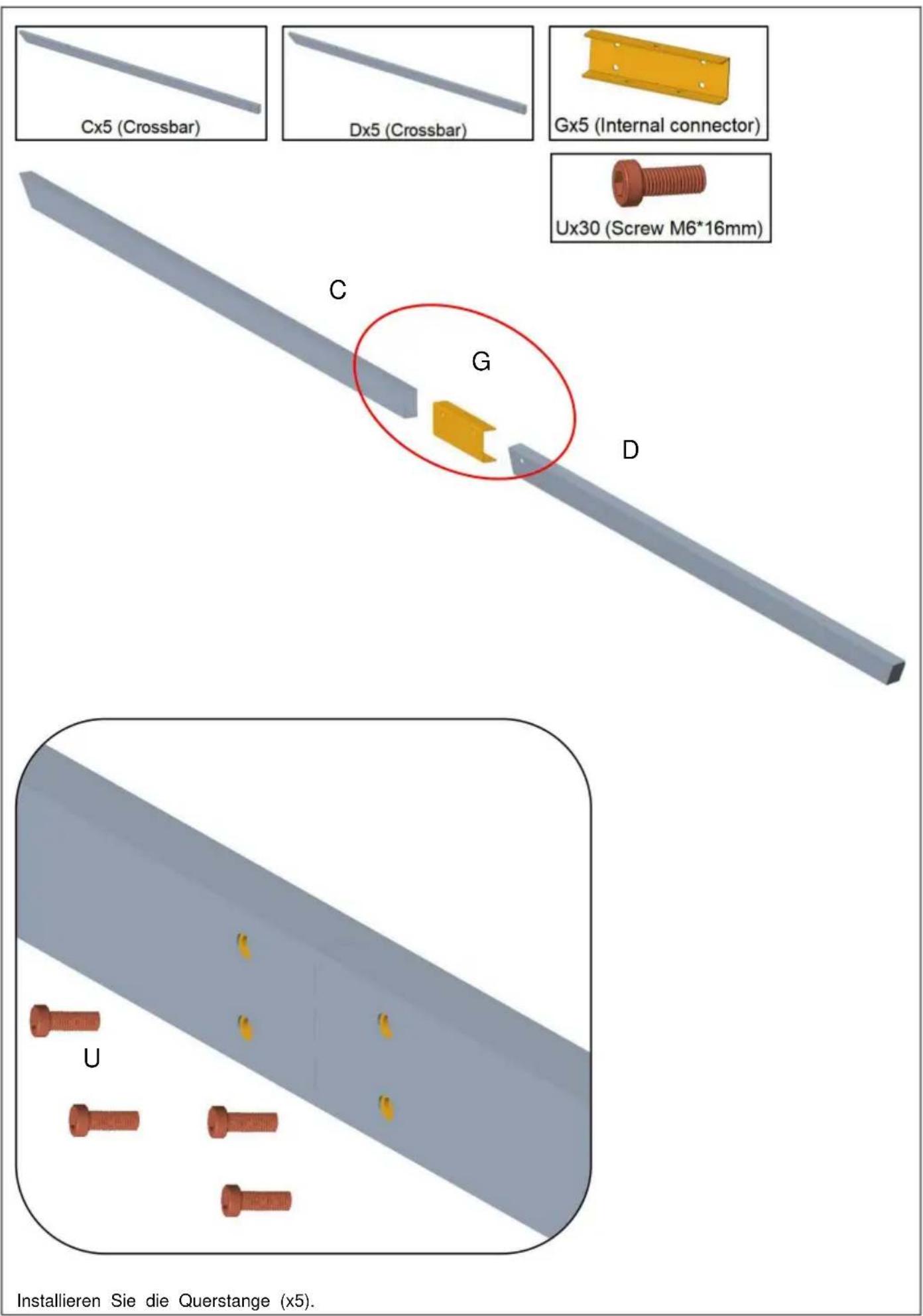

Installieren Sie die Querstange (x5).

Installieren Sie die Querstange an der oberen Säule (x2).

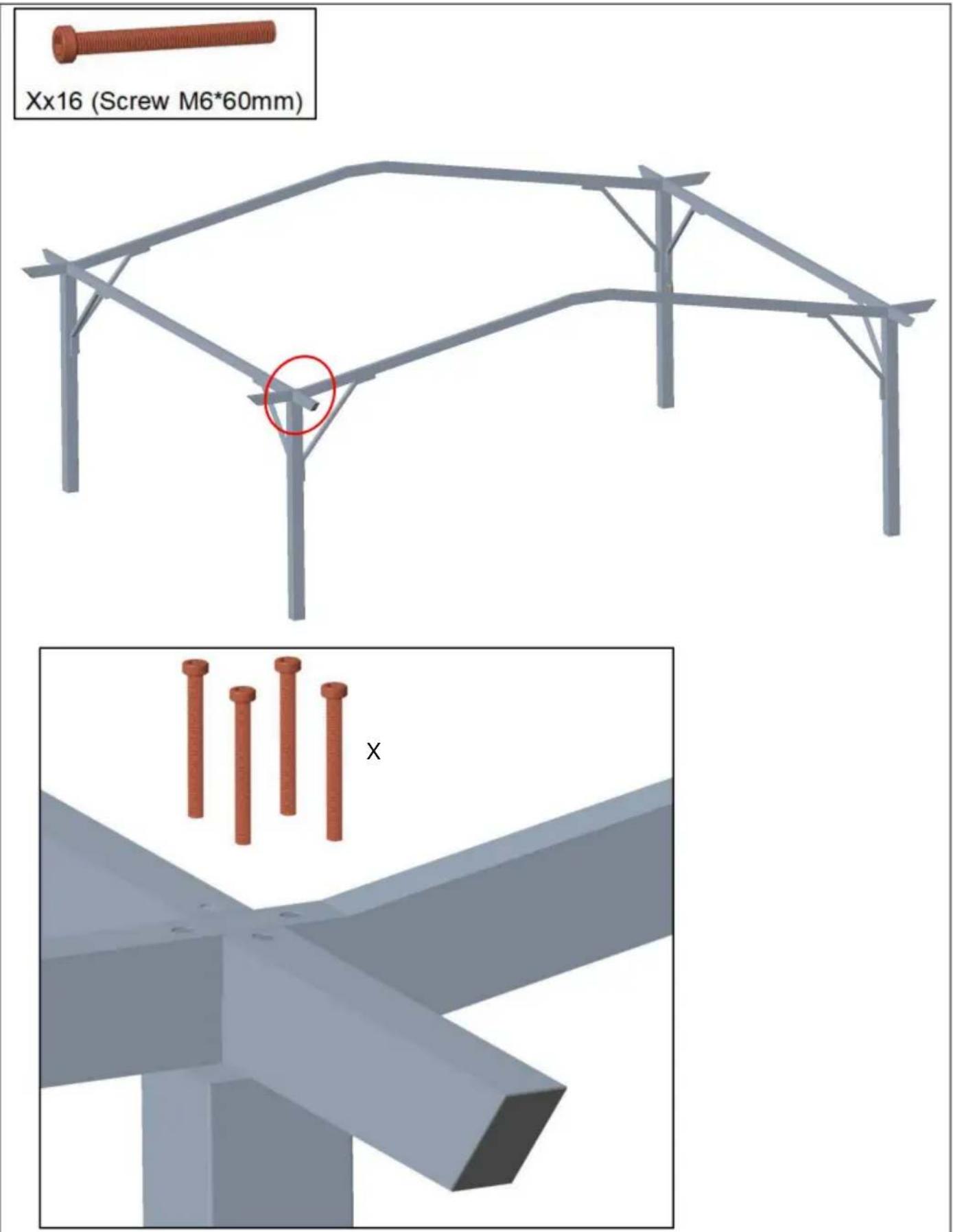

Installieren Sie die obere Leiste an der oberen Säule (x2).

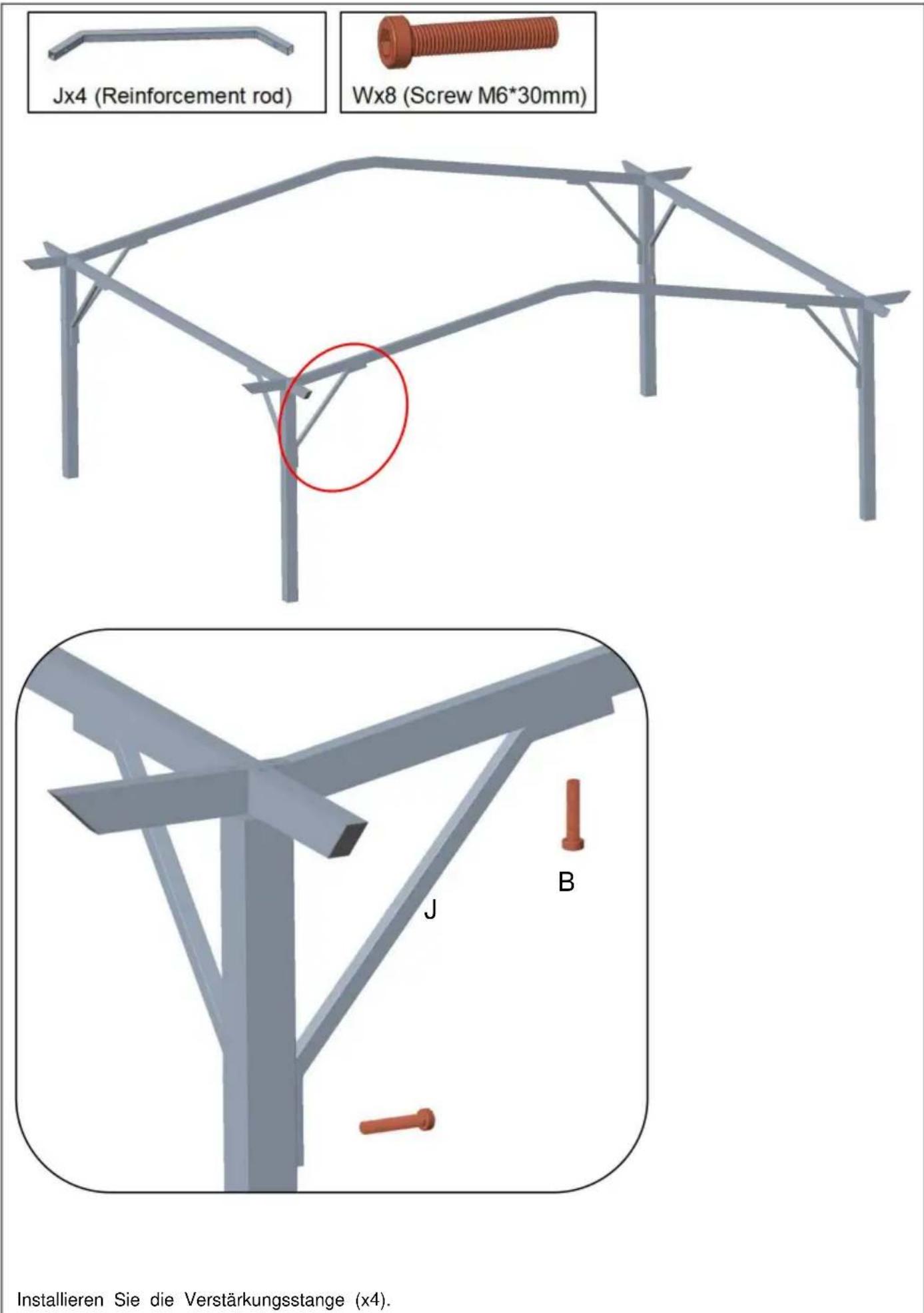

Installieren Sie die Verstärkungsstange (x4).

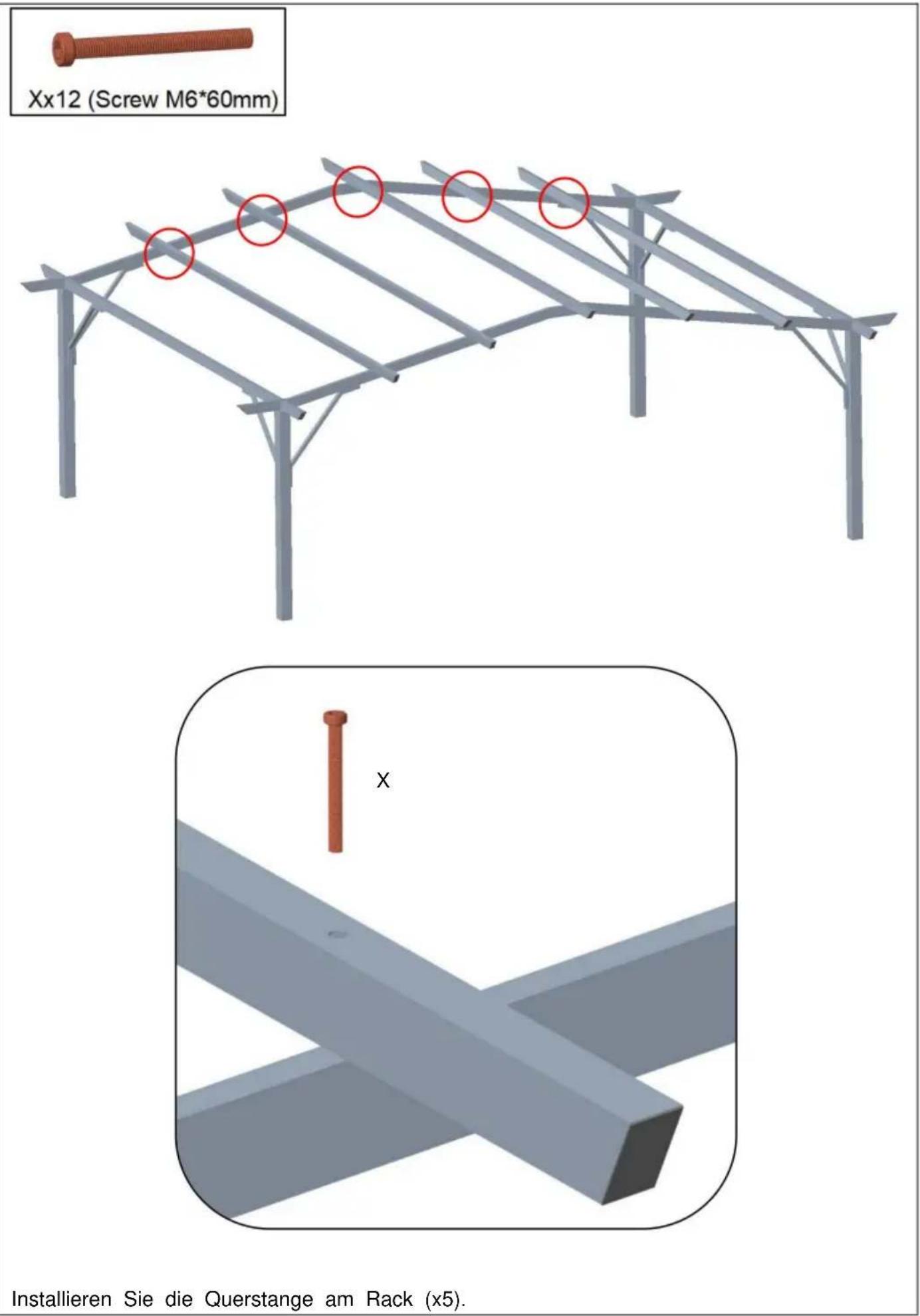

Installieren Sie die Querstange am Rack (x5).

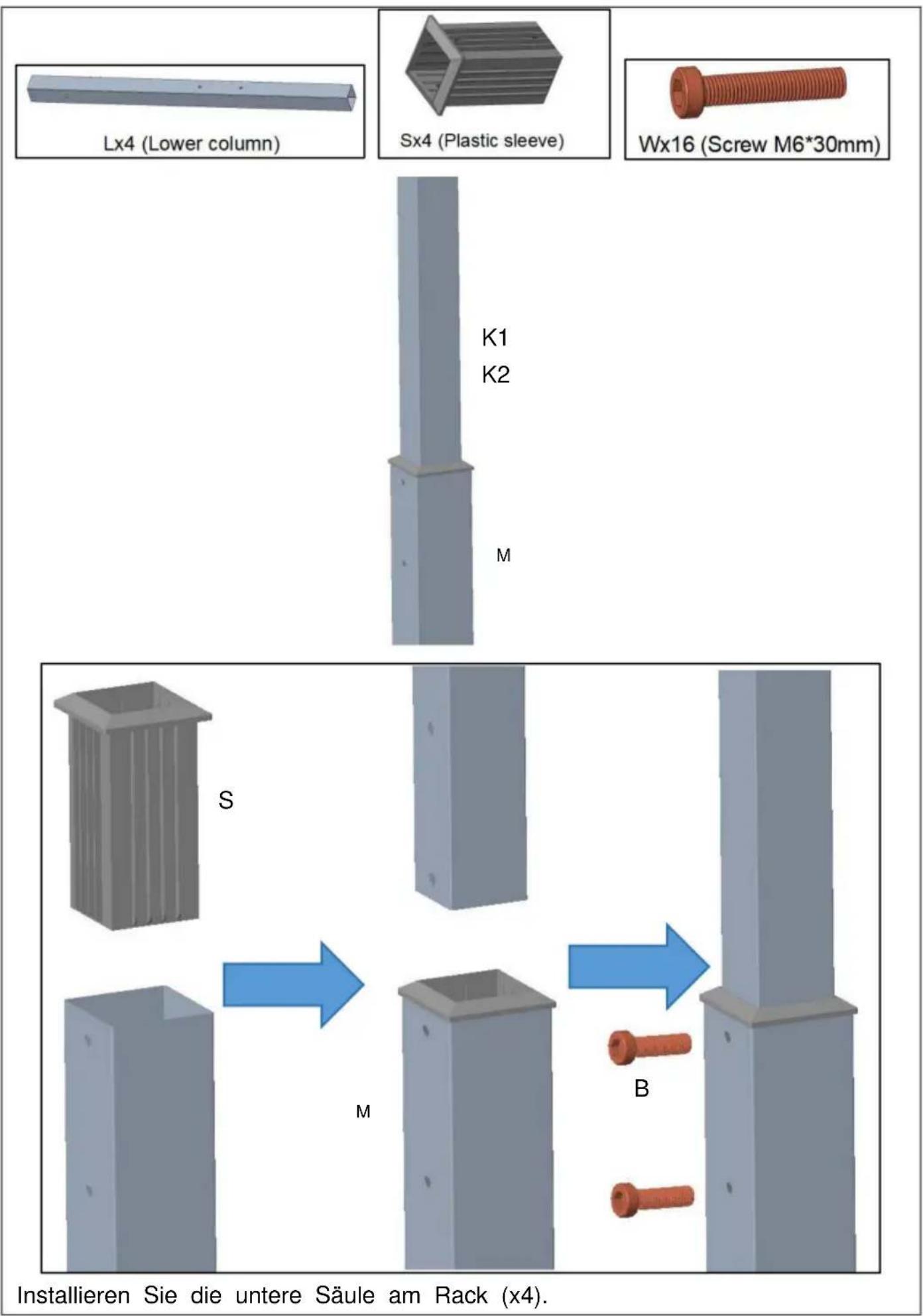

Installieren Sie die untere Säule am Rack (x4).

Befestigen Sie die Plane am Gepäckträger.

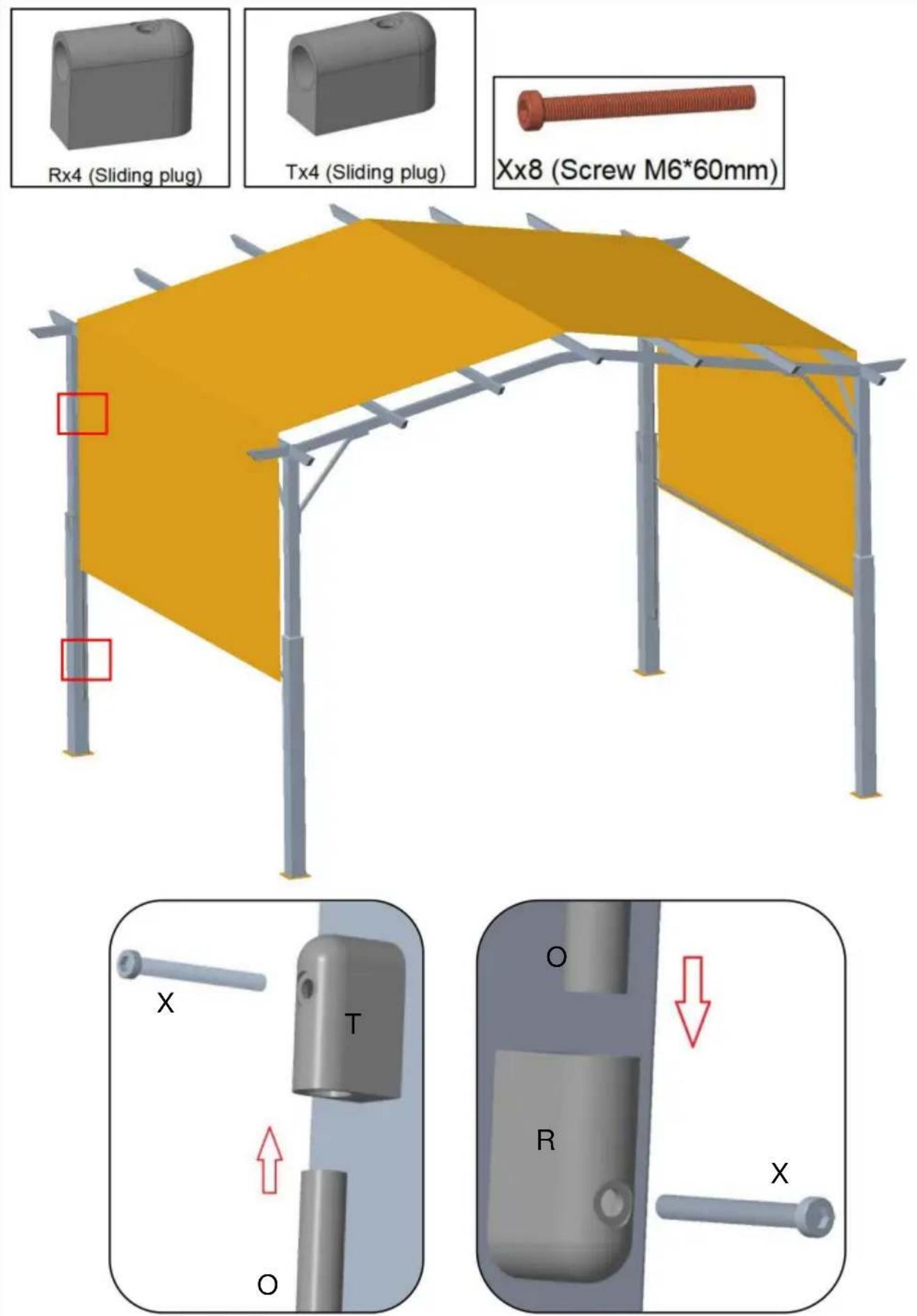

Montieren Sie das Rundrohr am Gepäckträger.

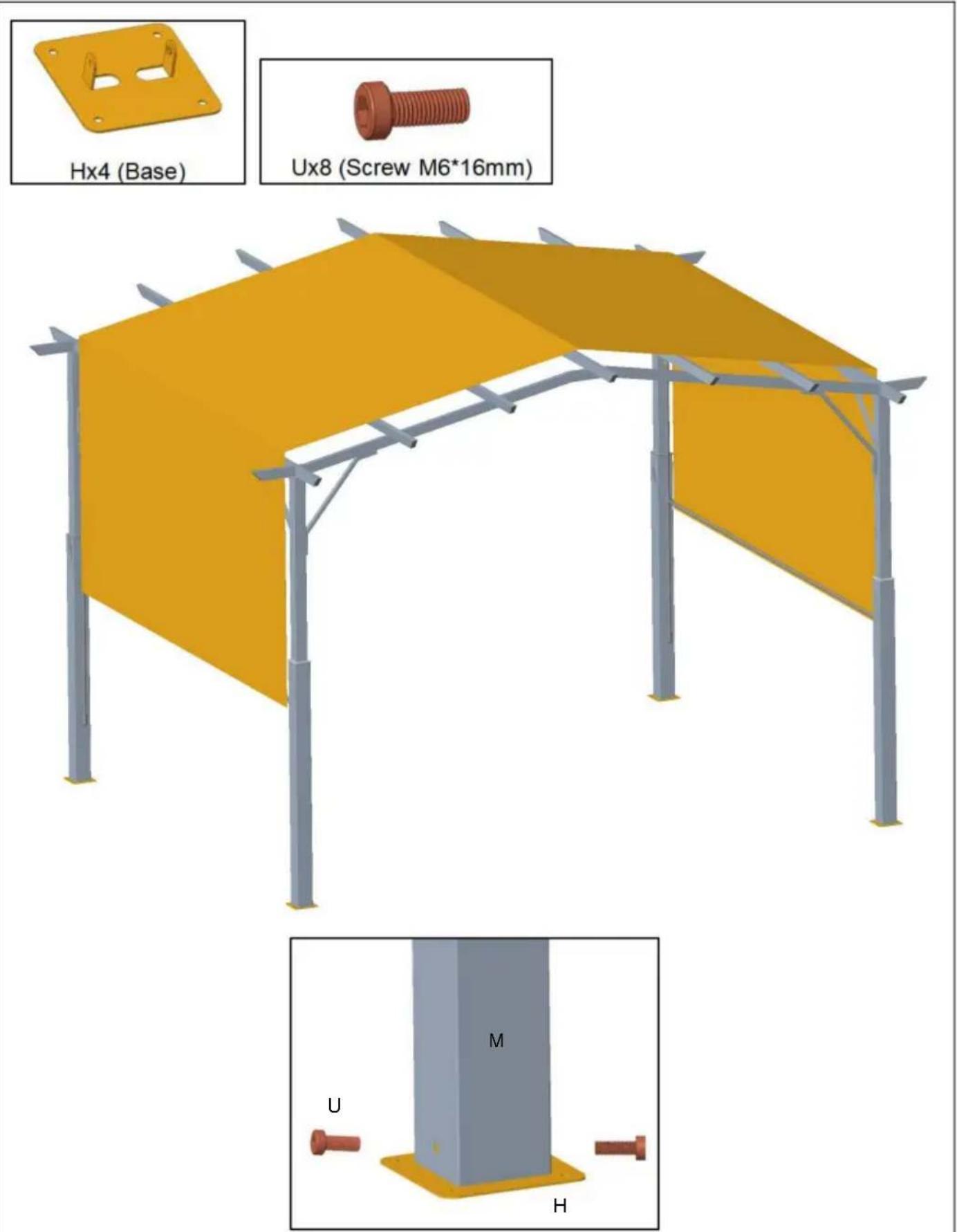

Installieren Sie die Basis (H) auf dem Rack.

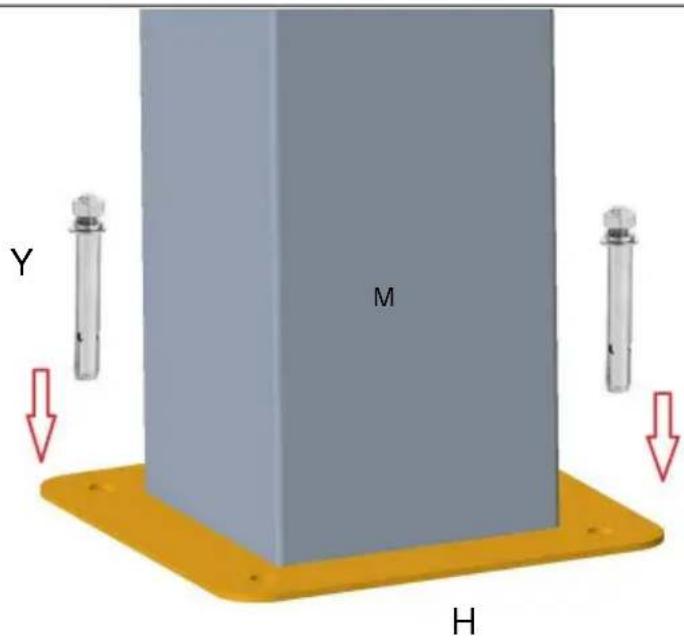

Installationsmethode A: Die Expansionsschraube eignet sich für die Installation auf Zementböden.

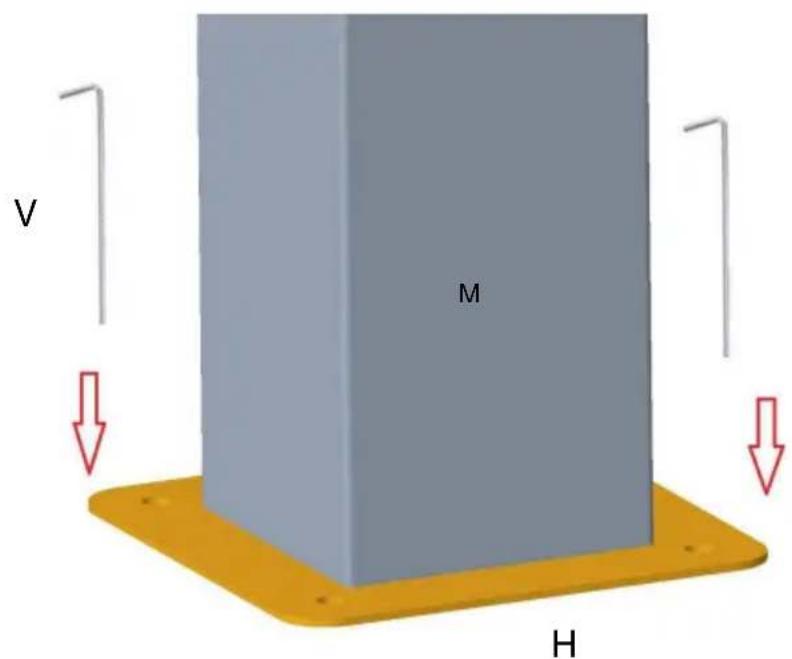

Installationsmethode B: Bodennägel eignen sich für die Installation auf Gras und weichem Boden.

HINWEIS: Bitte achten Sie darauf, den Bogen zu sichern

Pergola am Boden, um zu verhindern, dass sie vom Wind verweht.

PRODUKTPARAMETER

Modell	Länge 10 Fuß x Breite 10 Fuß
Farbe	Rahmen: Schwarz; Plane: Braun
Produktgröße	L10*B10*H8ft(L3048*B3048*H2438 mm)

Modell	Länge 20 Fuß x Breite 10 Fuß
Farbe	Rahmen: Schwarz; Plane: Braun
Produktgröße	L10*B10*H8ft(L3650*B3048*H2438 mm)

Hersteller: Shanghai Muxin Wood Industry Co., Ltd.

Adresse: Shuangcheng Road 803, Nong 11, Hao 1602A-1609, Baoshan District,

Shanghai 200000, China.

EC-REP: E-CrossStu GmbH.

Mainzer Landstr. 69, 60329 Frankfurt am Main.

UK-REP: YH Consulting Limited.

Importiert nach AUS: Sihao Pty Ltd.

1 Rokeva Street, Eastwood NSW 2122, Australien

Importiert in die USA: Sanven Technology Ltd.
