L12FT*W10FT - Pergola Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Bogenpergola
Marke	Vevor
Modell	L12FT*W10FT
Abmessungen (L x B x H)	12 x 10 x 8 Fuß (3650 x 3048 x 2438 mm)
Rahmenfarbe	Schwarz
Farbe der Plane	Braun
Rahmenmaterial	Stahl (nicht spezifiziert, Schätzung)
Material der Plane	Stoff (nicht spezifiziert, Schätzung)
Hauptfunktion	Sonnenschutz und Außendekoration
Empfohlene Nutzung	Ebene, harte und geebnete Oberfläche (Beton, verdichteter Rasen)
Tragfähigkeit	Nicht darauf setzen oder klettern; Dach mit begrenzter Tragfähigkeit
Wartung	Mit einem weichen Tuch und Seifenwasser reinigen; die Plane bei Schnee einlagern
Verankerung	Expansionsschrauben (Beton) oder Bodennägel (Rasen) inklusive
Sandsäcke inklusive	Ja, 4 Stück
Anzahl der Teile	Über 100 Teile (Schrauben, Stangen, Verbinder usw.)
Technische Unterstützung	www.vevor.com/support
Garantie	Elektronischer Garantieschein online verfügbar

Häufig gestellte Fragen - L12FT*W10FT Vevor

Wie sind die genauen Abmessungen der Vevor Bogenpergola L12FT*W10FT?

Die Abmessungen betragen 12 Fuß Länge, 10 Fuß Breite und 8 Fuß Höhe, ca. 3650 x 3048 x 2438 mm.

Ist die Pergola schwierig zu montieren?

Die Montage erfordert mehrere Schritte und zwei Personen. Es wird empfohlen, das Handbuch sorgfältig zu lesen und die Sicherheitsanweisungen zu beachten. Die Teile sind vorgebohrt und die Schrauben sind enthalten.

Wie wird die Pergola am Boden befestigt?

Zwei Methoden werden bereitgestellt: Für Betonboden verwenden Sie die Expansionsschrauben (8 Stück); für Gras oder weichen Boden verwenden Sie die Bodennägel (8 Stück). Sandsäcke sind für zusätzliche Stabilität ebenfalls enthalten.

Kann ich die Plane im Winter liegen lassen?

Es wird davon abgeraten, die Plane bei Schnee liegen zu lassen, da das Gewicht die Struktur beschädigen könnte. Lagern Sie die Plane bei Schneefall im Innenbereich.

Ist die Pergola windbeständig?

Die Pergola muss fest am Boden verankert sein, um Wind standzuhalten. Verwenden Sie die mitgelieferten Befestigungen (Expansionsschrauben oder Nägel) und die Sandsäcke, um die Stabilität zu erhöhen.

Welches Material haben Rahmen und Plane?

Der Rahmen besteht aus lackiertem Stahl (schwarz) und die Plane aus wasserdichtem braunem Stoff. Die genauen Details finden Sie in der Anleitung.

Kann ich Ersatzteile kaufen?

Ja, kontaktieren Sie den Kundendienst unter www.vevor.com/support, um Ersatzteile zu bestellen.

Wie viele Personen sind für die Montage erforderlich?

Es wird empfohlen, mindestens zwei Personen für die Montage der Pergola zu haben, besonders für die Hebevorgänge.

Welche Werkzeuge werden für die Montage benötigt?

Schrauben und Schlüssel werden mitgeliefert. Sie benötigen einen Kreuzschlitzschraubendreher und eventuell einen Rollgabelschlüssel. Tragen Sie Handschuhe und Schutzbrille.

Hat die Pergola eine Garantie?

Ja, eine Garantie ist enthalten. Sie können ein elektronisches Garantiezertifikat auf der Website www.vevor.com/support erhalten.

BEDIENUNGSANLEITUNG L12FT*W10FT Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

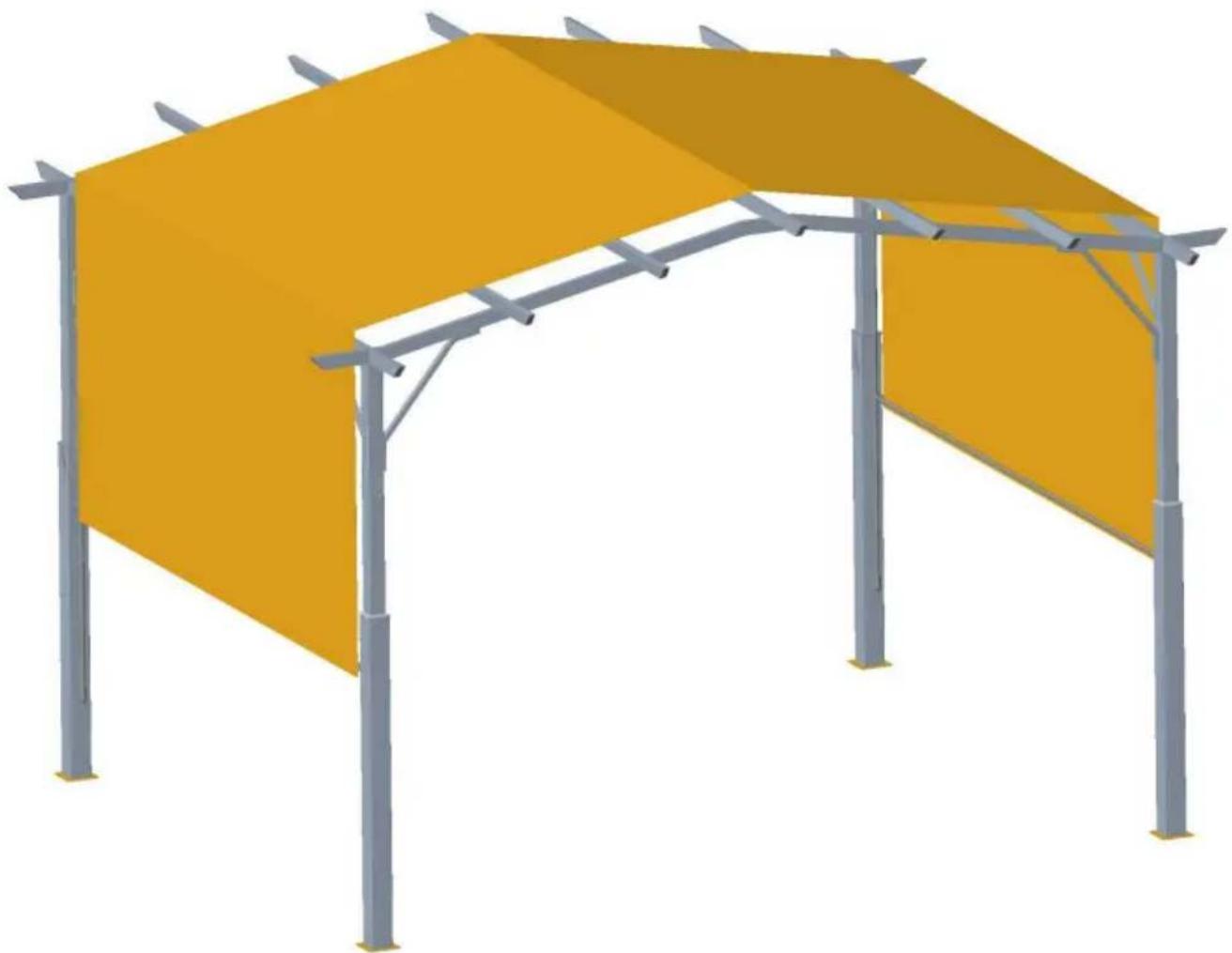

GEBOGENE PERGOLA

BENUTZERHANDBUCH

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

GEBOGENE PERGOLA

MODELL: L10FT*W10FT /L12FT*W10FT

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden.

kann zu schweren Verletzungen führen.

Vorsichtsmaßnahmen bei der Montage

1. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann Gefahren schaffen.
2. Tragen Sie ANSI-zugelassene Schutzbrillen und strapazierfähige Arbeitshandschuhe bei der Montage.
3. Halten Sie den Montagebereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
5. Nicht montieren, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
7. Montieren Sie auf einer flachen, ebenen, harten und glatten Oberfläche, die die gewölbte Pergola sicher trägt.
8. Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie auf den Seiten im Montageplan dieses Handbuchs. Packen Sie alle Teile aus und trennen Sie sie in einem sauberen Arbeitsbereich.

Vorsichtsmaßnahmen treffen

1. Setzen oder stellen Sie sich nicht auf diesen Gegenstand.
2. Das Dach besteht aus Stoff und hat eine begrenzte Tragfähigkeit. Wenn es schneit, bewahren Sie die Plane auf, damit sie nicht vom Schnee erdrückt wird.
3. Überschreiten Sie nicht die angegebene Gewichtskapazität.
4. Nur auf einer flachen, ebenen, harten und glatten Oberfläche verwenden, die eine vollständig gewölbte Pergola sicher unterstützt.
5. Nur bestimmungsgemäß verwenden.
6. Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt sind. BEWAHREN SIE DIESES HANDBUCH AUF.

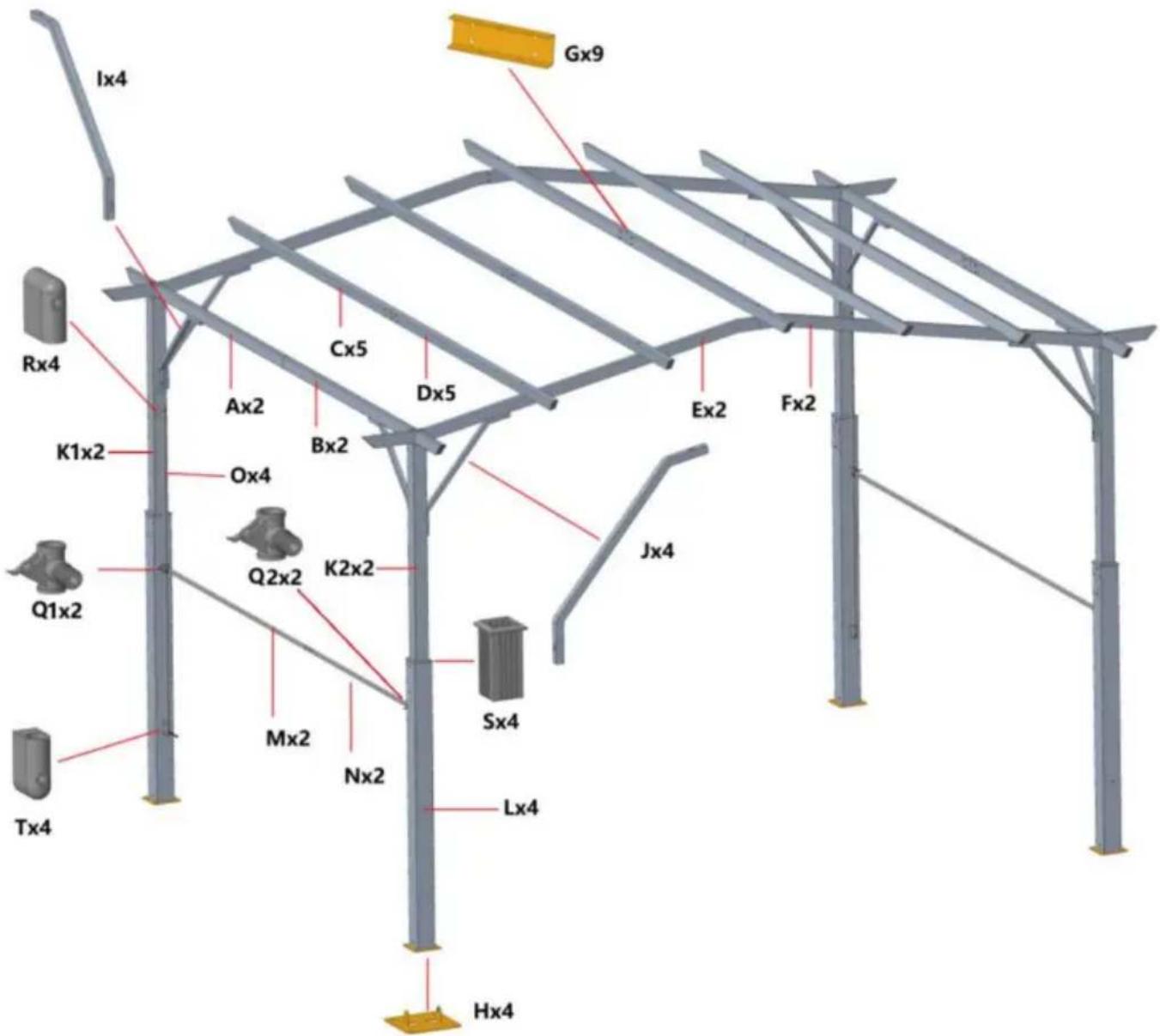

TEILELISTE

Ax2 (Querlatte)	Bx2 (Querlatte)
	Dx5 (Querlatte)Cx5 (Querlatte)
	Fx2 (obere Leiste)Beispiel 2 (obere Leiste)
Gx9 (Interner Anschluss)	Hx4 (Basis)

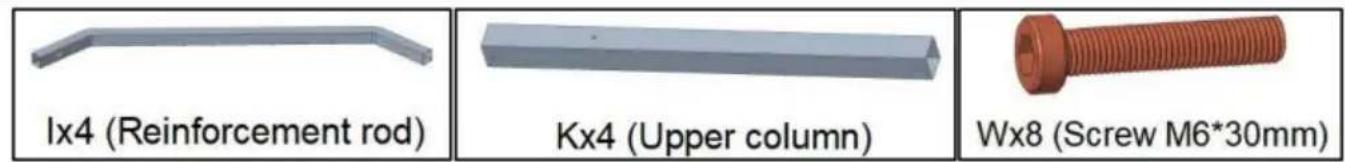

Ix4 (Bewehrungsstab) Jx4 (Bewehrungsstab)
K1x2 K2x2 (obere Spalte) Lx4 (untere Spalte)
Mx2 (Rundrohr) Nx2 (Rundrohr)
Ox4 (Rundrohr)	Px1 (Plane)
Q1x2 Q2x2 (Gleitende Kunststoffteile)	Rx4 (Schiebestecker)
Sx4 (Kunststoffhülle)	Tx4 (Schiebestecker)
Ux62+1 (Schraube M6*16mm)	Vx8 (Bodennägel)
	Xx34+1 (Schraube M6*60mm)Bx32+1 (
Yx8 (Dehnschrauben)	Zx4 (Sandsack)

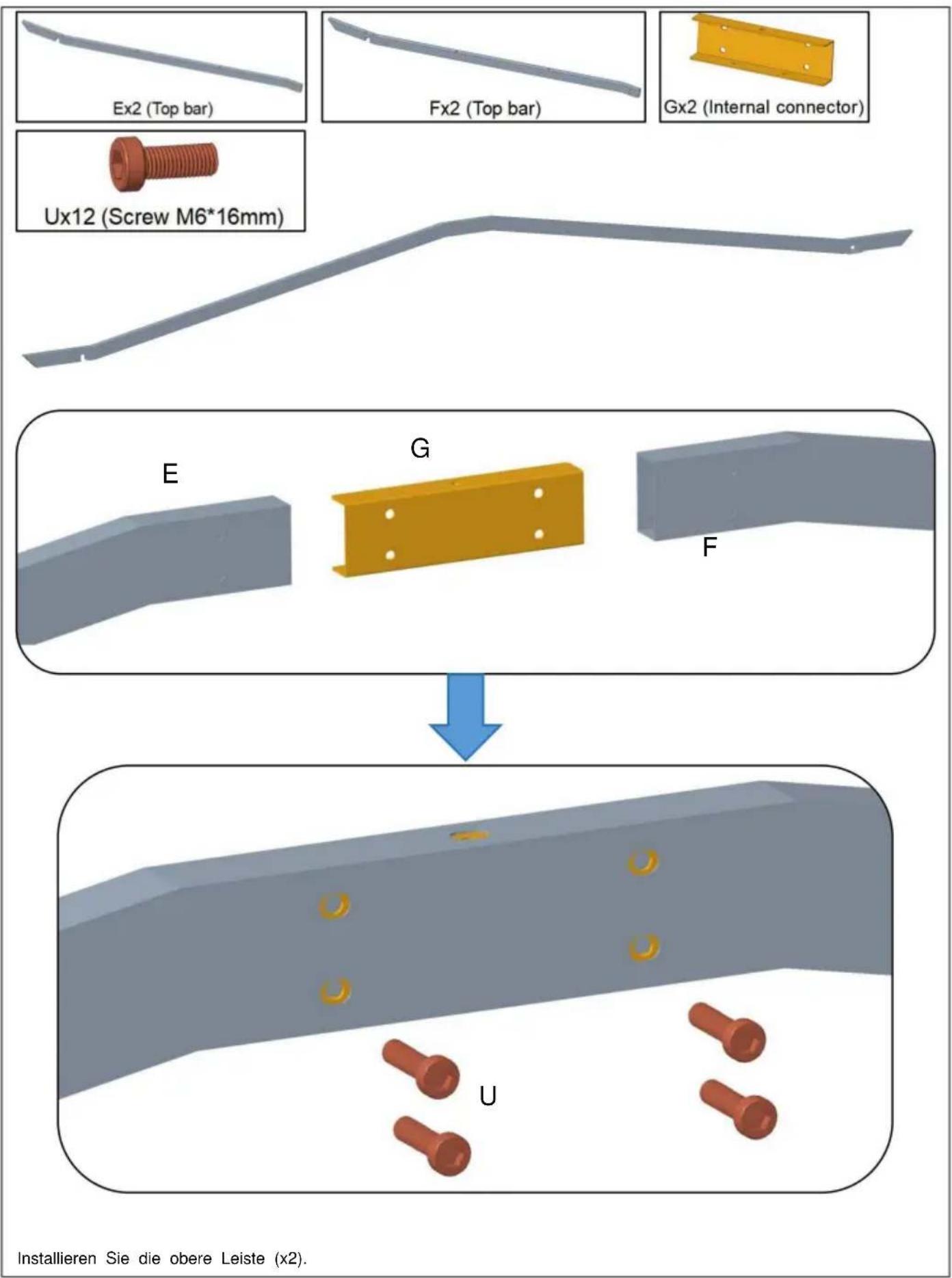

Installieren Sie die obere Leiste (x2).

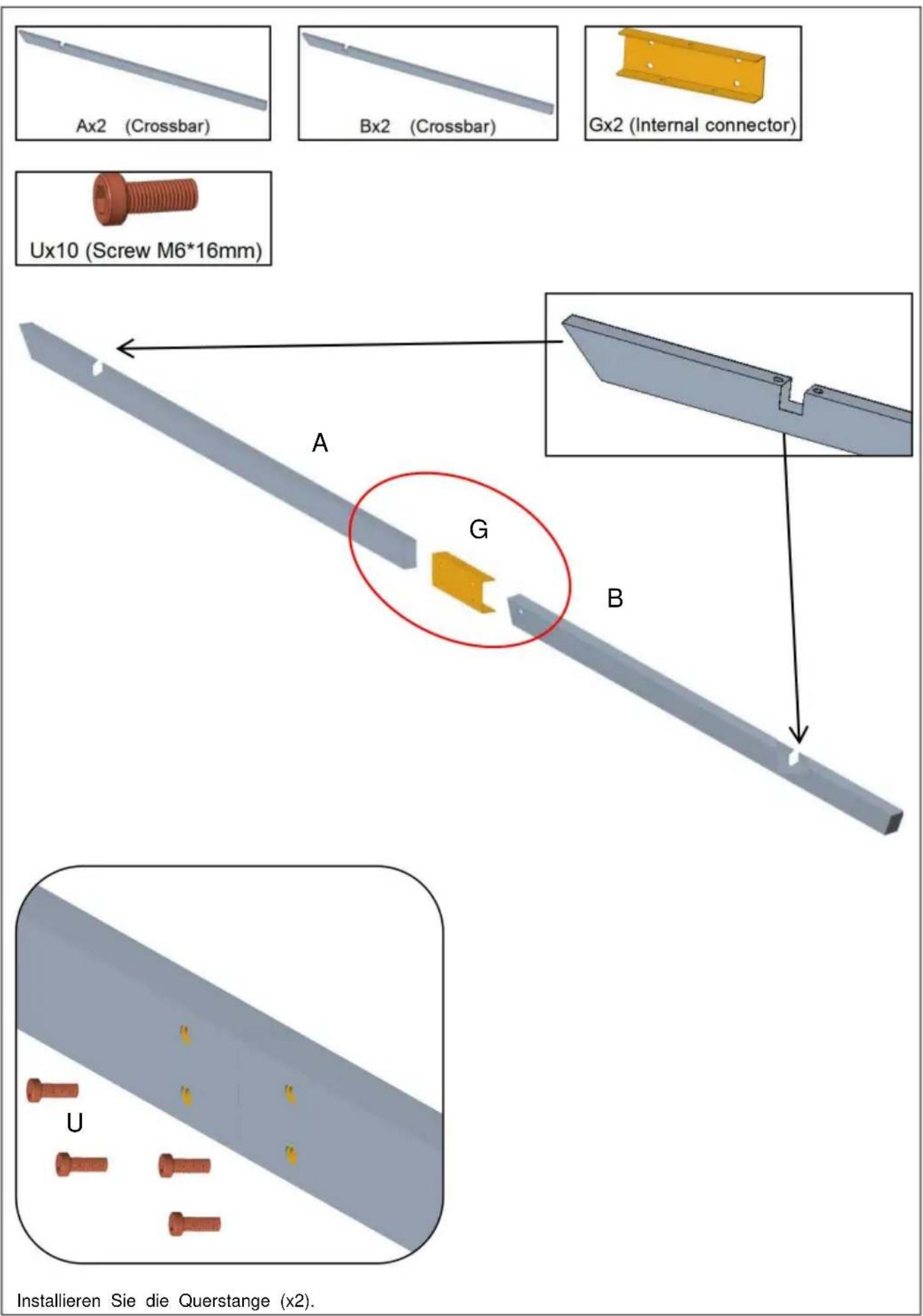

Installieren Sie die Querstange (x2).

Installieren Sie die Querstange (x5).

Installieren Sie die Querstange an der oberen Säule (x2).

Installieren Sie die obere Leiste an der oberen Säule (x2).

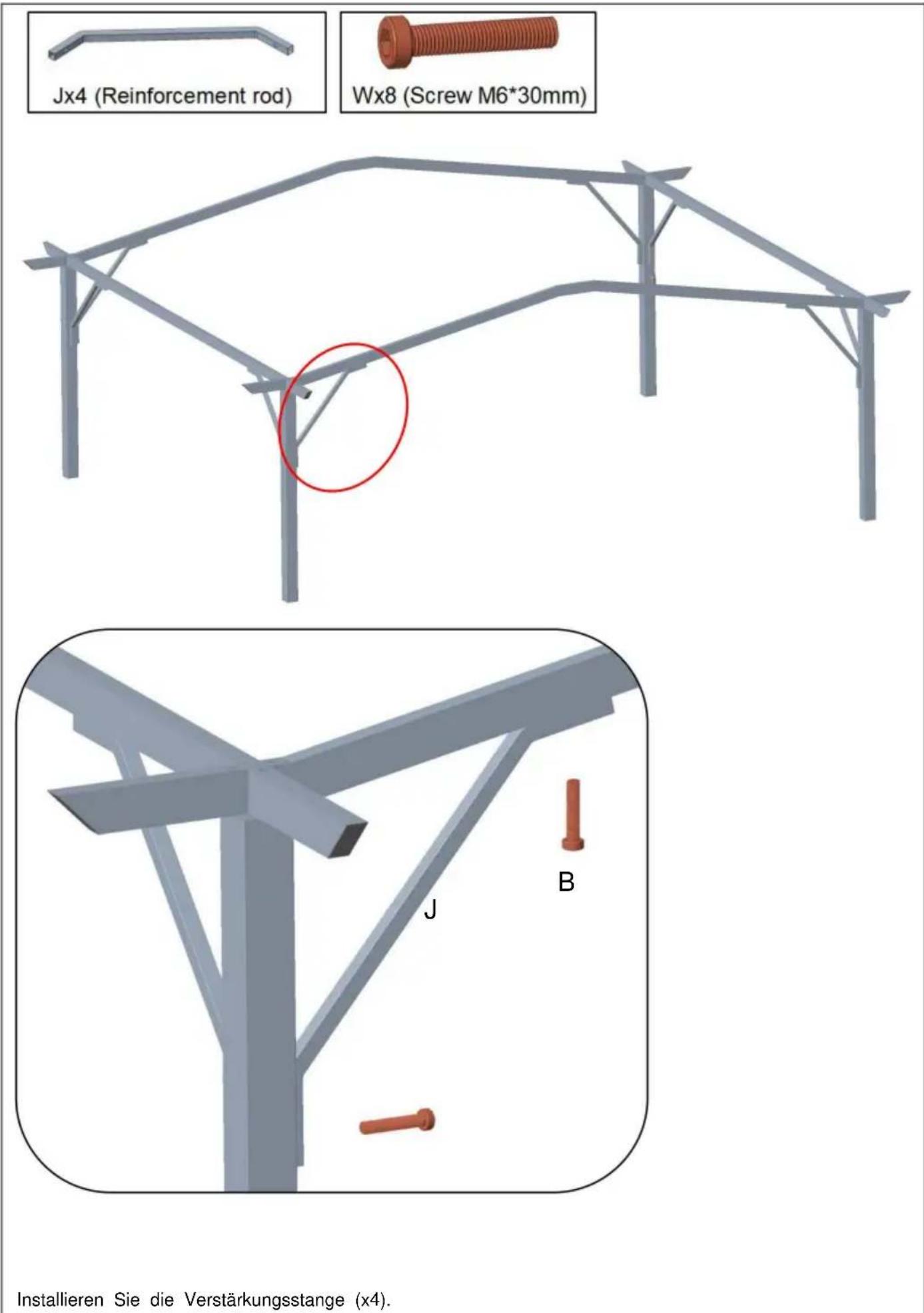

Installieren Sie die Verstärkungsstange (x4).

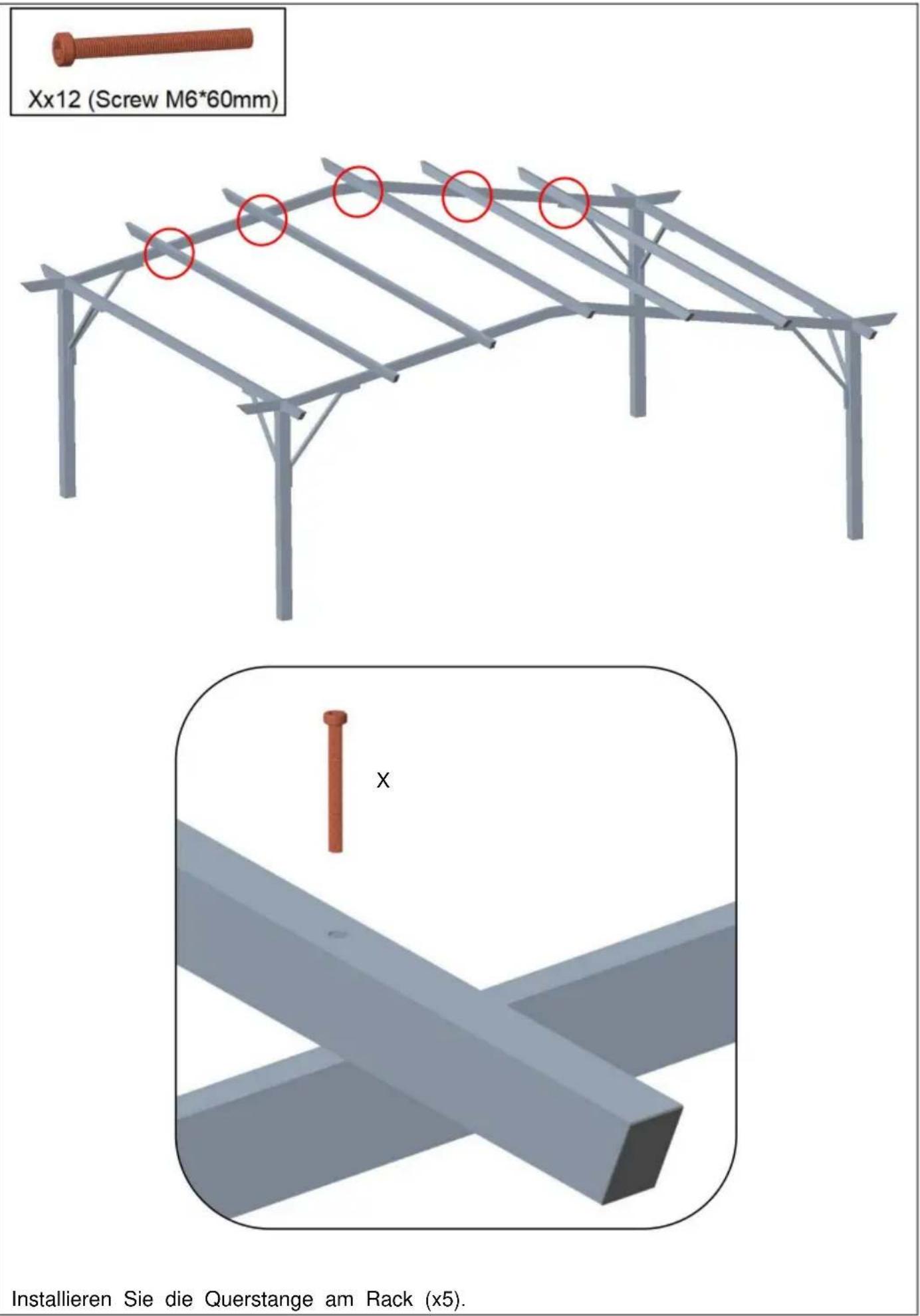

Installieren Sie die Querstange am Rack (x5).

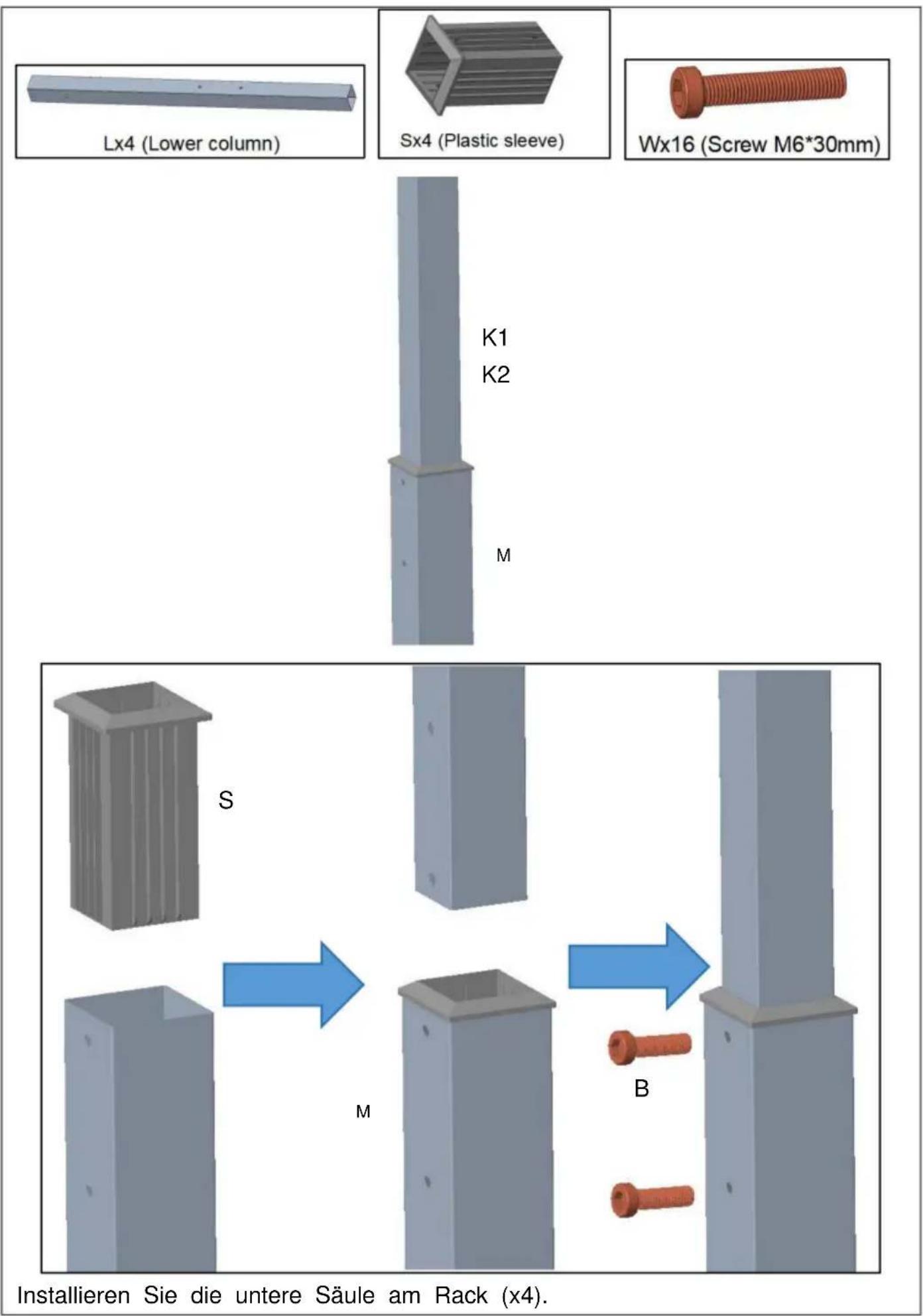

Installieren Sie die untere Säule am Rack (x4).

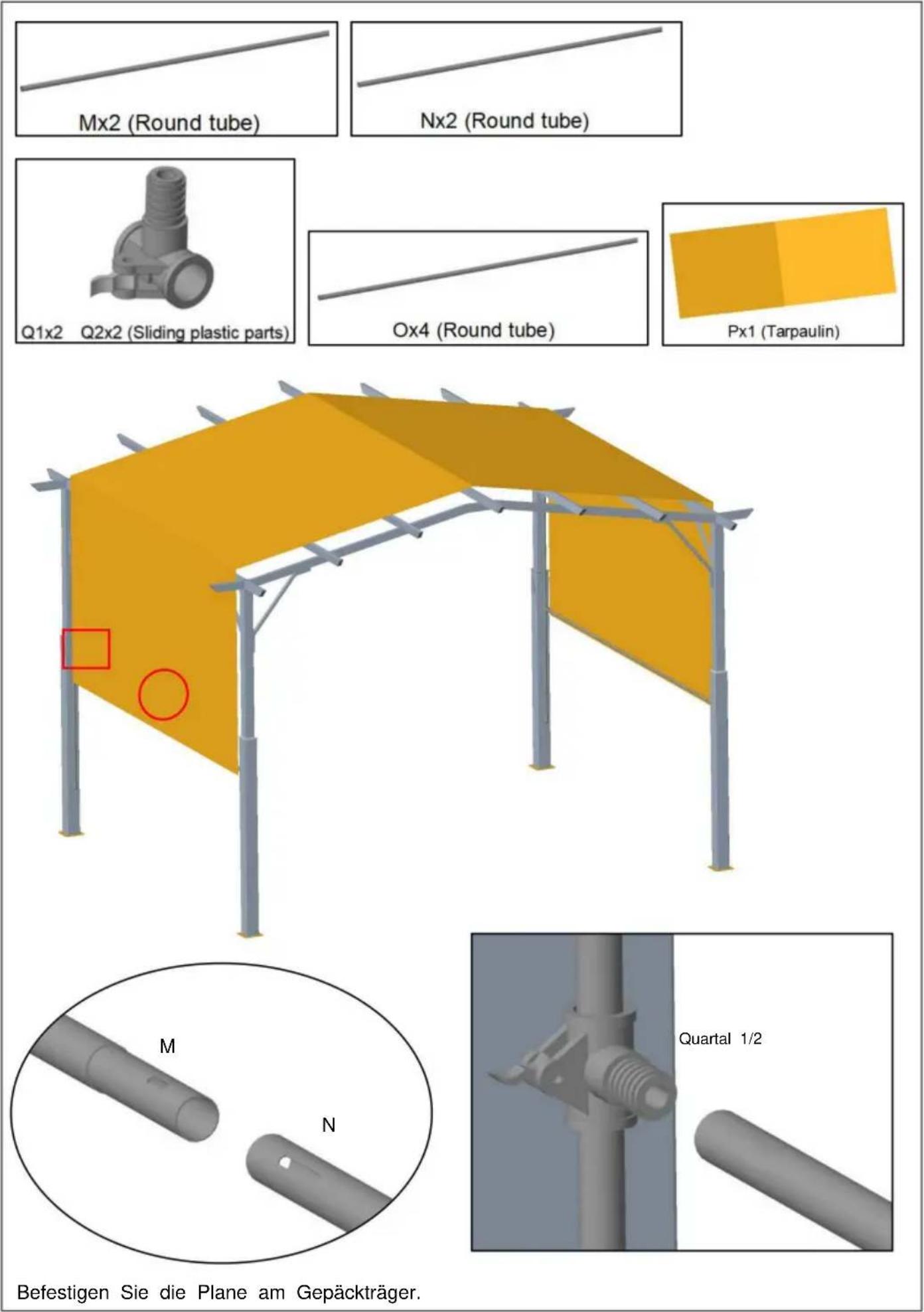

Befestigen Sie die Plane am Gepäckträger.

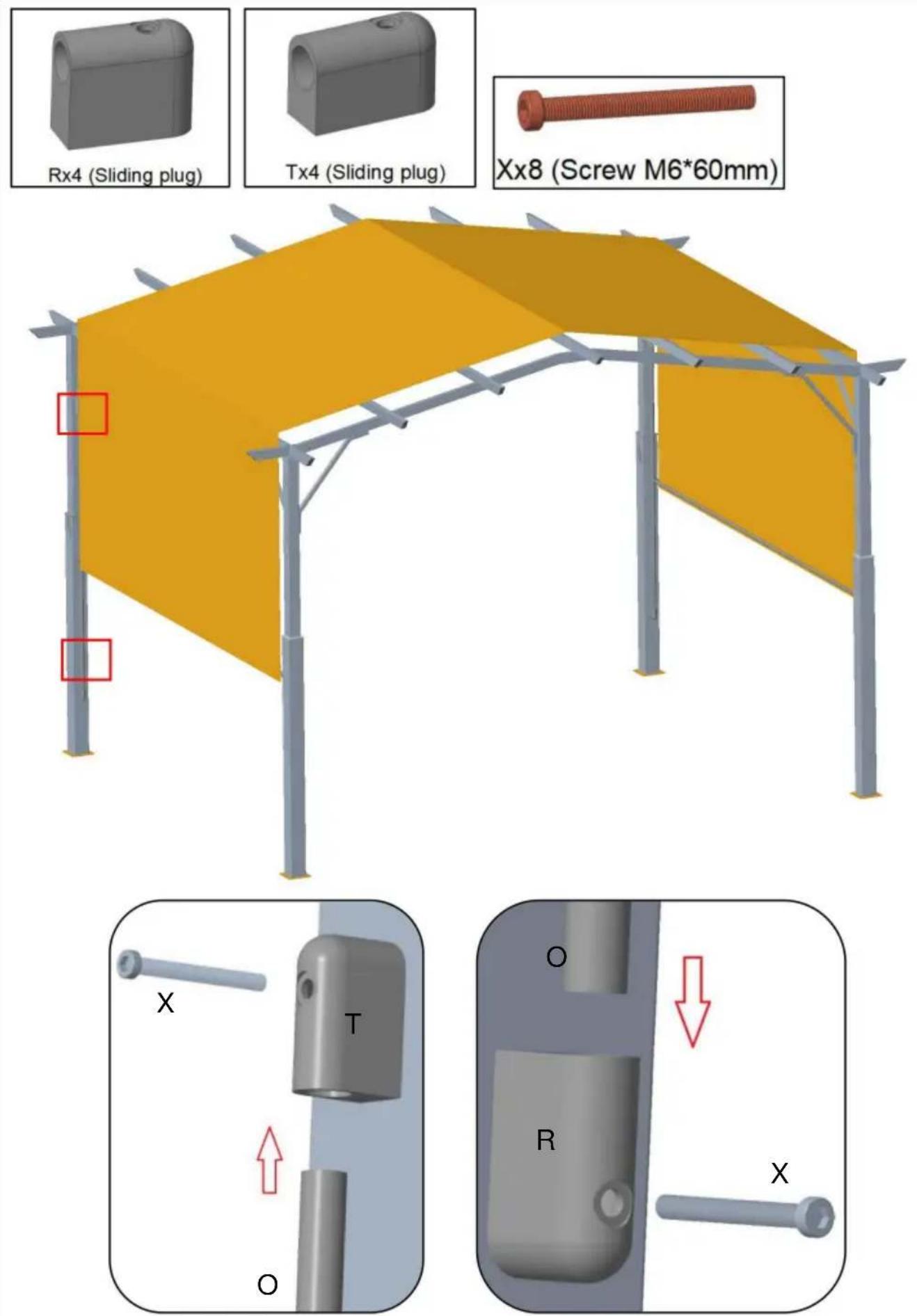

Montieren Sie das Rundrohr am Gepäckträger.

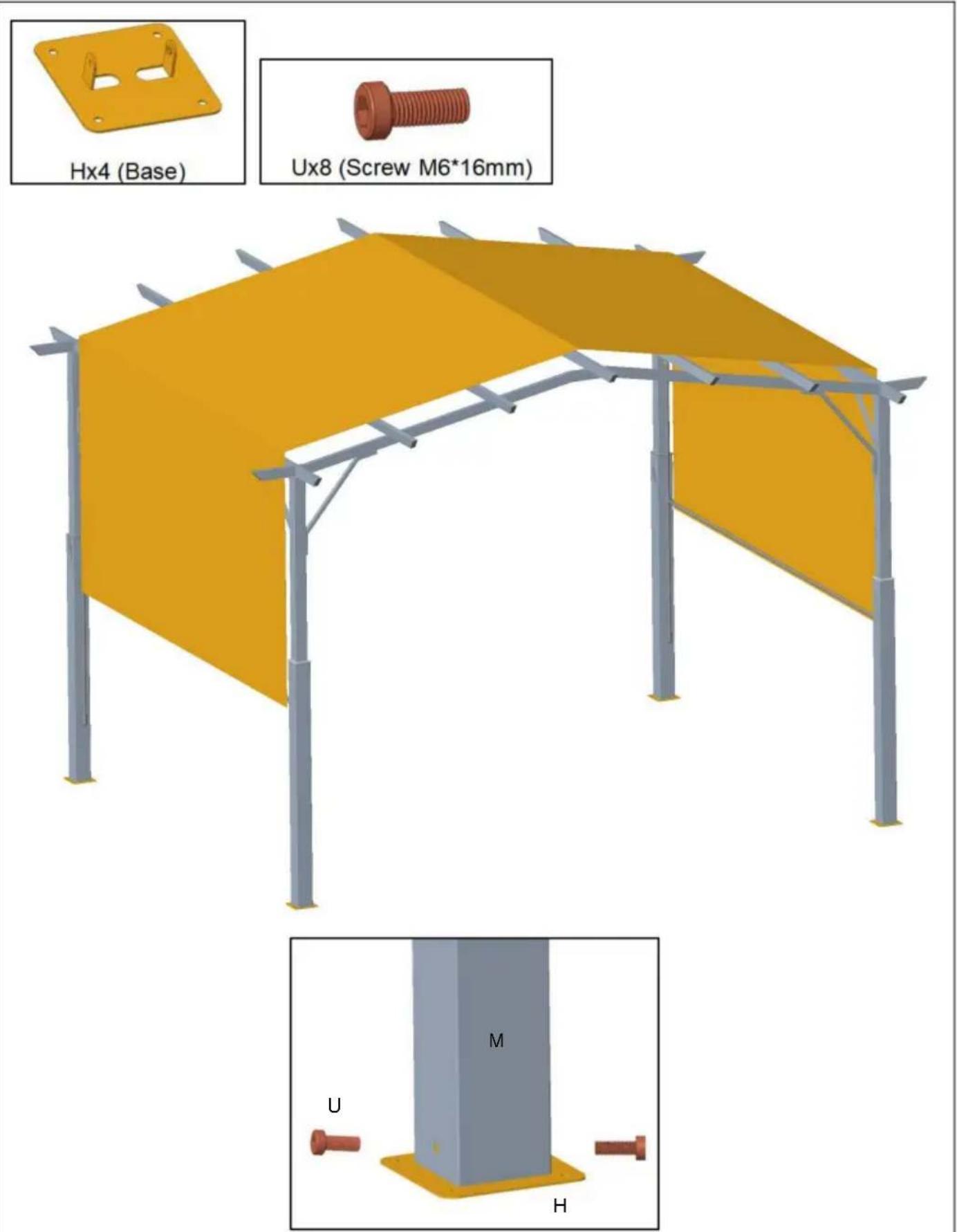

Installieren Sie die Basis (H) auf dem Rack.

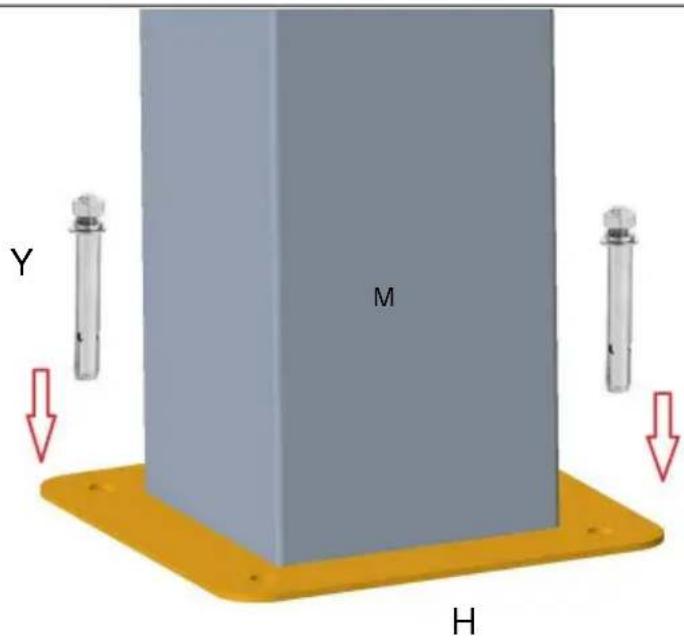

Installationsmethode A: Die Expansionsschraube eignet sich für die Installation auf Zementböden.

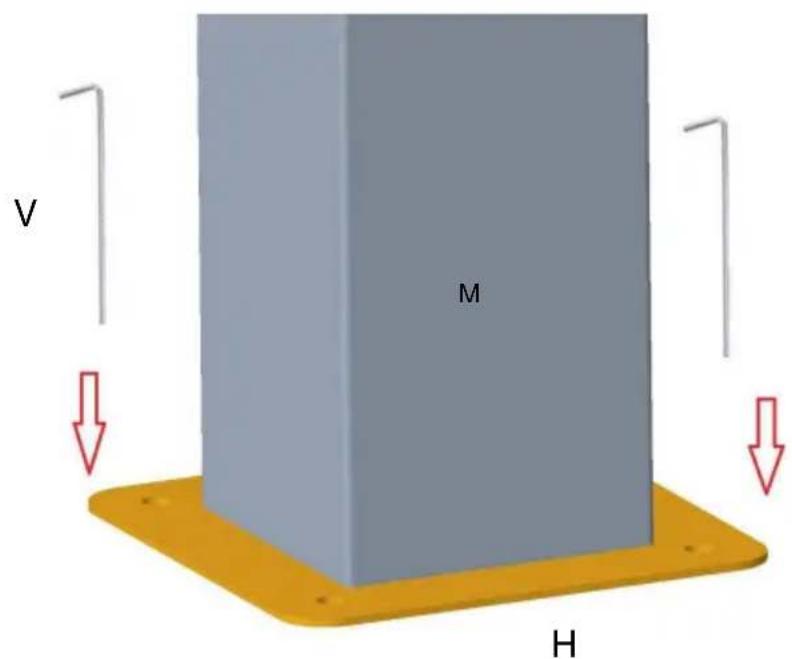

Installationsmethode B: Bodennägel eignen sich für die Installation auf Gras und weichem Boden.

HINWEIS: Bitte achten Sie darauf, den Bogen zu sichern

Pergola am Boden, um zu verhindern, dass sie vom Wind verweht.

PRODUKTPARAMETER

Modell	Länge 10 Fuß x Breite 10 Fuß
Farbe	Rahmen: Schwarz; Plane: Braun
Produktgröße	L10*B10*H8ft(L3048*B3048*H2438 mm)

Modell	Länge 20 Fuß x Breite 10 Fuß
Farbe	Rahmen: Schwarz; Plane: Braun
Produktgröße	L10*B10*H8ft(L3650*B3048*H2438 mm)
