L10FT*W10FT - Pergola Vevor - Gratis bruksanvisning och manual

Produkttyp	Bågformad pergola
Märke	Vevor
Modell	L10FT*W10FT (även kompatibel med L12FT*W10FT)
Ramens dimensioner	3048 x 3048 x 2438 mm (L x B x H)
Täckt yta	10 fot x 10 fot (cirka 9,3 m²)
Totalhöjd	8 fot (2438 mm)
Ramens färg	Svart
Presenningens färg	Brun
Ramens material	Stål med pulverlackering
Takets material	Vattentätt tyg (presenning)
Installationstyp	På hårt underlag (betong) med expansionsskruvar eller på gräs med markpinnar
Montering krävs	Ja, fullständig montering av användaren
Antal monteringssteg	11 huvudsteg
Rekommenderad maximal belastning	Sitt eller stå inte på konstruktionen. Taket har begränsad kapacitet
Underhåll	Ta bort presenningen vid snö för att undvika kollaps
Rengöring	Rengör med en mjuk trasa och tvålvatten
Säkerhet	Bär skyddsglasögon och handskar vid montering. Fäst stadigt i marken
Garanti	Elektroniskt garantibevis finns på www.vevor.com/support
Teknisk support	www.vevor.com/support
Förpackningens innehåll	Ram, presenning, skruvar, spik, baser, glidande delar, etc. (se dellista)
Avsedd användning	Utomhus, skuggning och dekoration

Vanliga frågor - L10FT*W10FT Vevor

Hur monterar jag Vevor L10FT*W10FT pergolan?

Följ de 11 huvudstegen i manualen. Börja med att installera de övre och tvärgående stängerna, sedan kolumnerna. Fäst förstärkningsstavarna och montera presenningen. Använd medföljande M6-skruvar. Bär skyddsglasögon och handskar.

Vilka säkerhetsåtgärder bör iakttas?

Sitt eller stå inte på pergolan. Taket i tyg har begränsad bärförmåga. Montera på en plan och hård yta. Fäst konstruktionen stadigt i marken för att förhindra att den blåser bort.

Hur fäster jag pergolan i marken?

Två metoder: använd expansionsskruvar för betonggolv, eller markpinnar för gräs eller lös mark. Båda medföljer.

Vad gör jag vid snö?

Ta bort presenningen för att undvika att snötyngd skadar konstruktionen. Presenningen är inte konstruerad för att bära snölast.

Är presenningen vattentät?

Manualen anger att taket är av tyg, men specificerar inte vattentäthet. Det rekommenderas att behandla det med ett vattenavvisande spray vid behov.

Kan jag lämna pergolan monterad året runt?

Ja, men du måste ta bort presenningen vid snö och kontrollera fästena regelbundet. Förvara presenningen under vintern för att förlänga dess livslängd.

Vilka verktyg behövs för monteringen?

En skruvmejsel (stjärnspår), en insexnyckel (medföljer inte), och eventuellt en borrmaskin för expansionsskruvarna. Manualen rekommenderar skyddsglasögon och handskar.

Hur rengör jag pergolan?

Rengör ramen med en mjuk trasa och tvålvatten. För presenningen, använd en fuktig svamp och milt rengöringsmedel. Skölj med rent vatten.

Tål pergolan vind?

Den tål normal vind om den är korrekt fastsatt i marken med medföljande expansionsskruvar eller spik. Vid stark vind rekommenderas att ta bort presenningen för att minska vindfånget.

Var hittar jag reservdelar eller support?

Gå till www.vevor.com/support för teknisk support och elektroniskt garantibevis. Reservdelar finns tillgängliga på begäran.

BRUKSANVISNING L10FT*W10FT Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

BÅGAD PERGOLA

ANVÄNDARHANDBOK

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

VALVAD PERGOLA

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig ige om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

WARNING:

Läs detta material innan du använder denna produkt. Underlåtenhet att göra det kan resultera i allvarlig skada.

Försiktighetsåtgärder vid montering

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under monteringen.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Sätt inte ihop om du är trött eller påverkad av alkohol, droger eller medicinering.
6. Produktens egenskaper gäller endast för korrekt och fullständigt monterade produkter.
7. Montera på en plan, jämn, hård och slät yta som kan säkert stödja den välvda pergolan.
8. För ytterligare information om delarna som anges på sidorna nedan, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar i ett rent arbetsområde.

Använd försiktighetsåtgärder

1. SIT ELLER STÅ INTE PÅ DETTA FÖREMÅL.
2. Taket är av tyg och har en begränsad bärförmåga. När det snöar, förvara presenningen för att förhindra att den faller ihop eller krossas av snön.
3. Överskrid inte specificerade viktkapaciteter.
4. Använd endast på en plan, jämn, hård och slät yta som kan säkert stödja en helt välvd pergola.
5. Använd endast på avsett sätt.
6. Inspektera före varje användning; Använd inte om delar är lösa eller skadade.

SPARA DENNA MANUAL

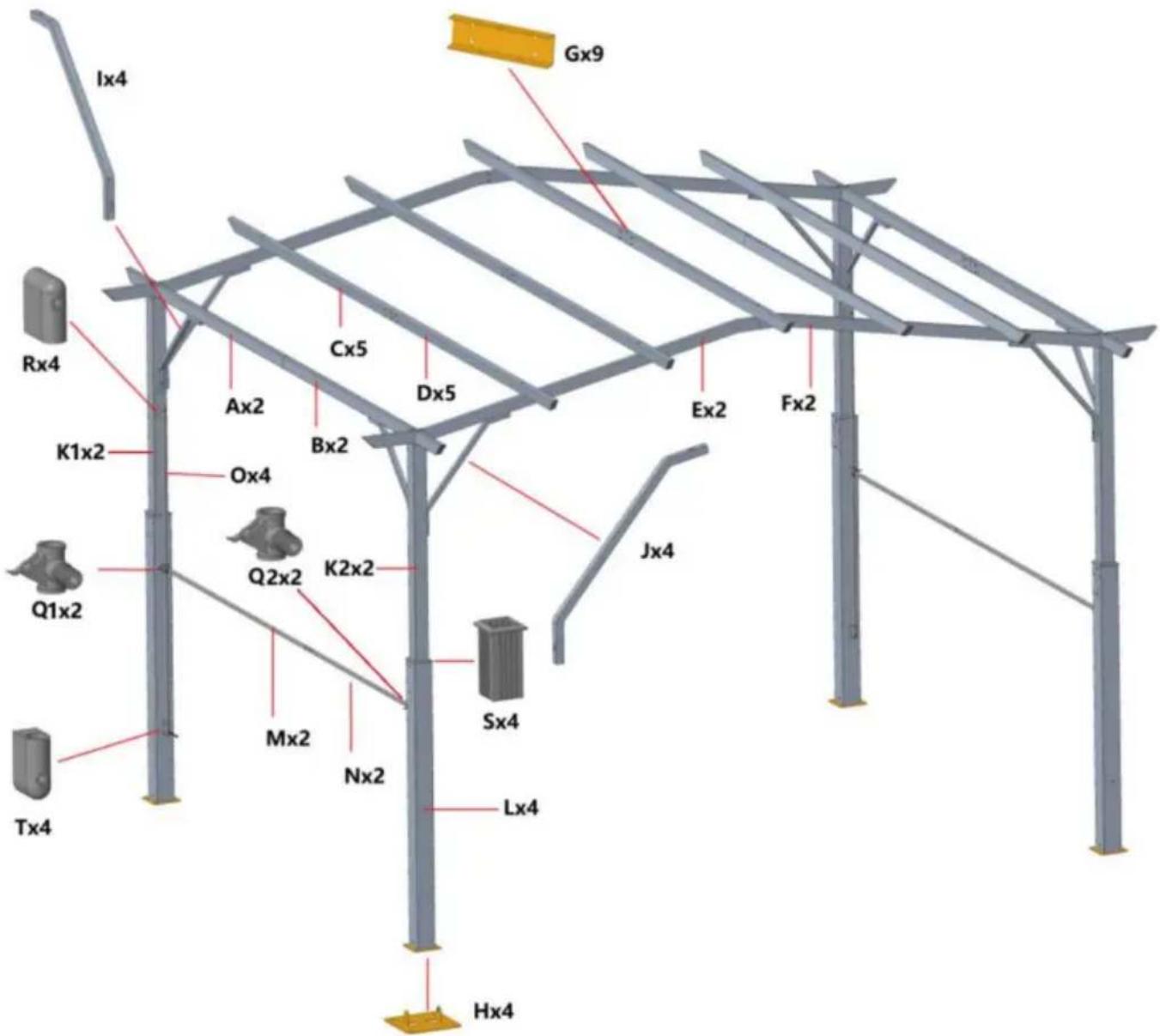

DELLISTA

	Bx2 (korsstav)Ax2 (tvärstång)
Cx5 (tvärstång)	Dx5 (korsstav)
Ex2 (översta fältet)	Fx2 (översta fältet)
Gx9 (intern kontakt)	Hx4 (bas)

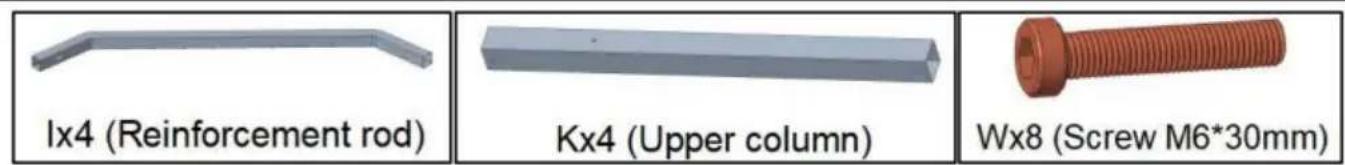

lx4 (förstärkningsstång) Jx4 (förstärkningsstång)
K1x2 K2x2 (Övre kolumn) Lx4 (nedre kolumnen)
Mx2 (rundt rör) Nx2 (rundt rör)
Ox4 (rundt rör)	Px1 (presenning)
Q1x2 Q2x2 (glidande plastdelar)	Rx4 (skjutplugg)
Sx4 (plasthylsa)	Tx4 (skjutplugg)
Ux62+1 (skruv M6*16mm)	Vx8 (Slipade naglar)
Bx32+1 (skruv M6*30mm) Xx34+1 (skruv M6*60mm)
Yx8 (Expansionsskruvar)	Zx4 (sandsäck)

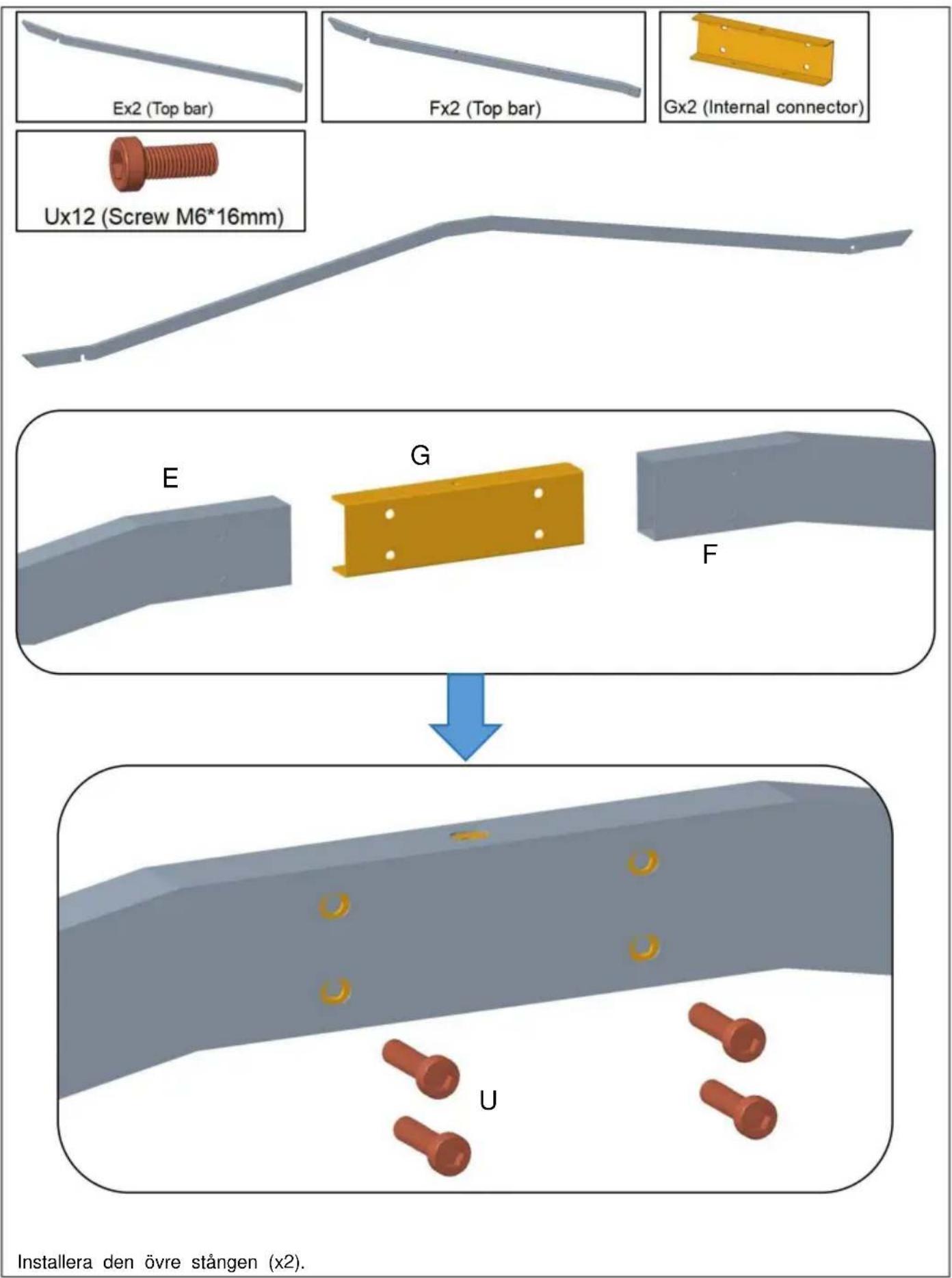

Installera den övre stången (x2).

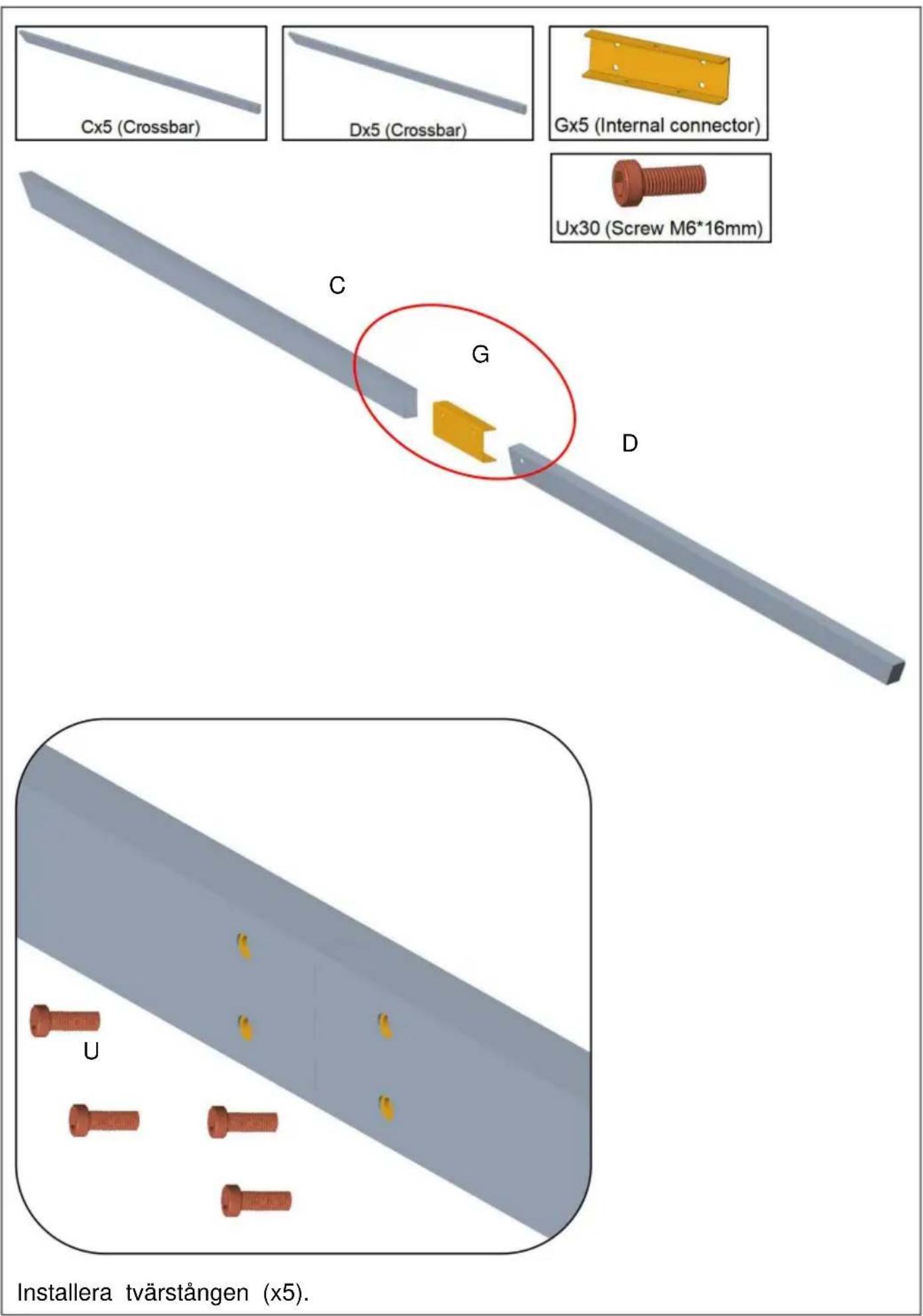

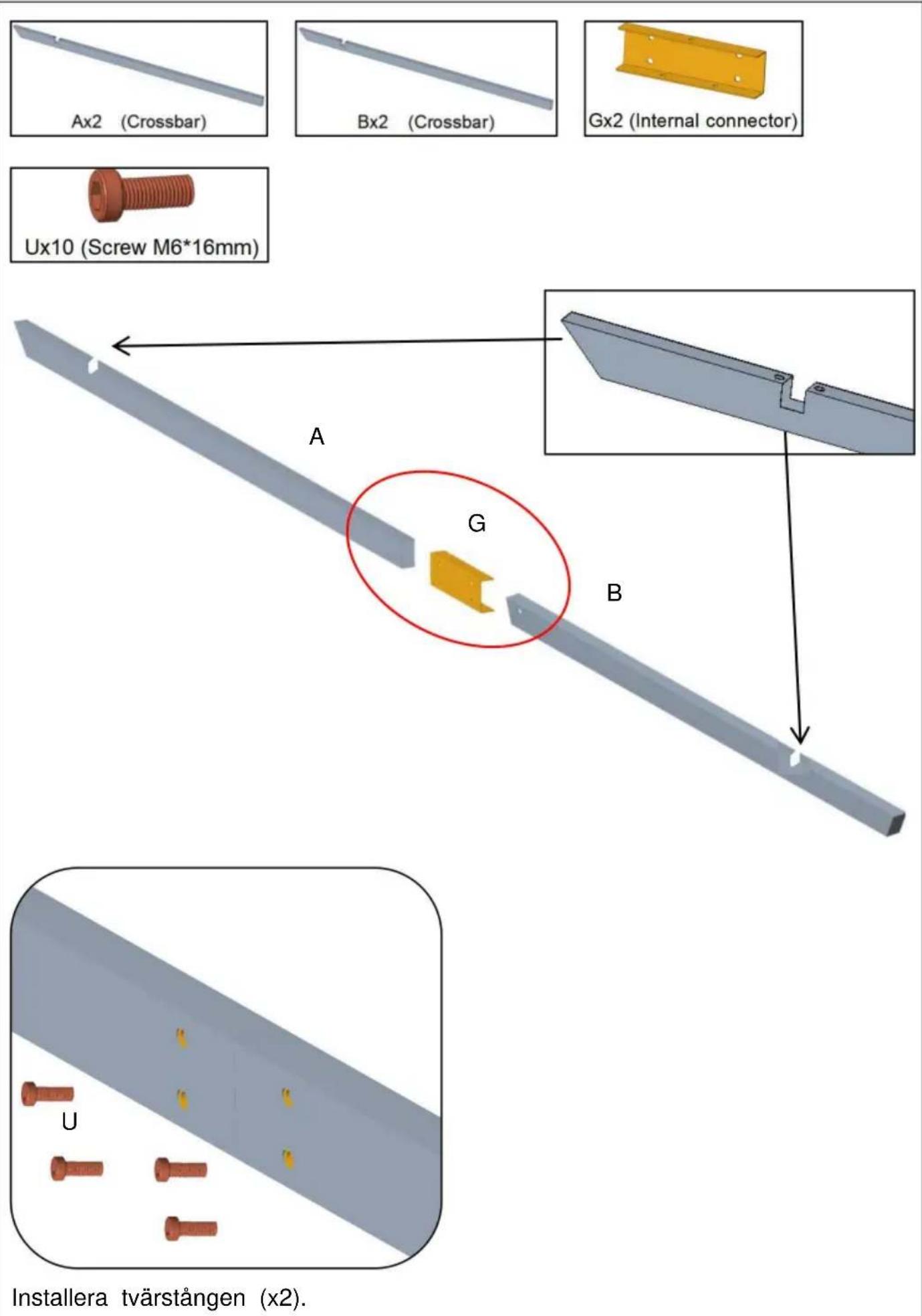

Installera tvärstången (x5).

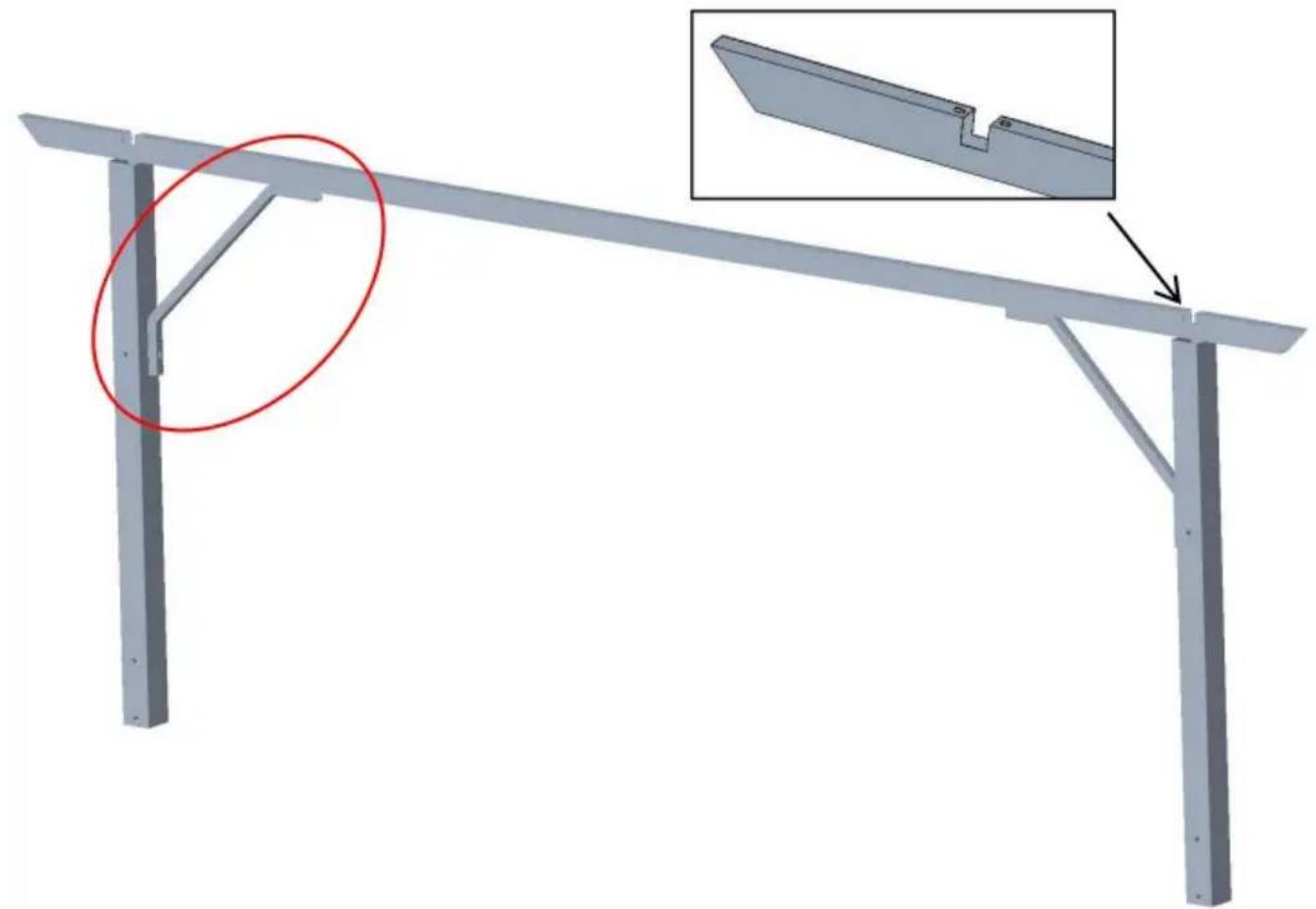

Installera tvärbalken på den övre kolumnen (x2).

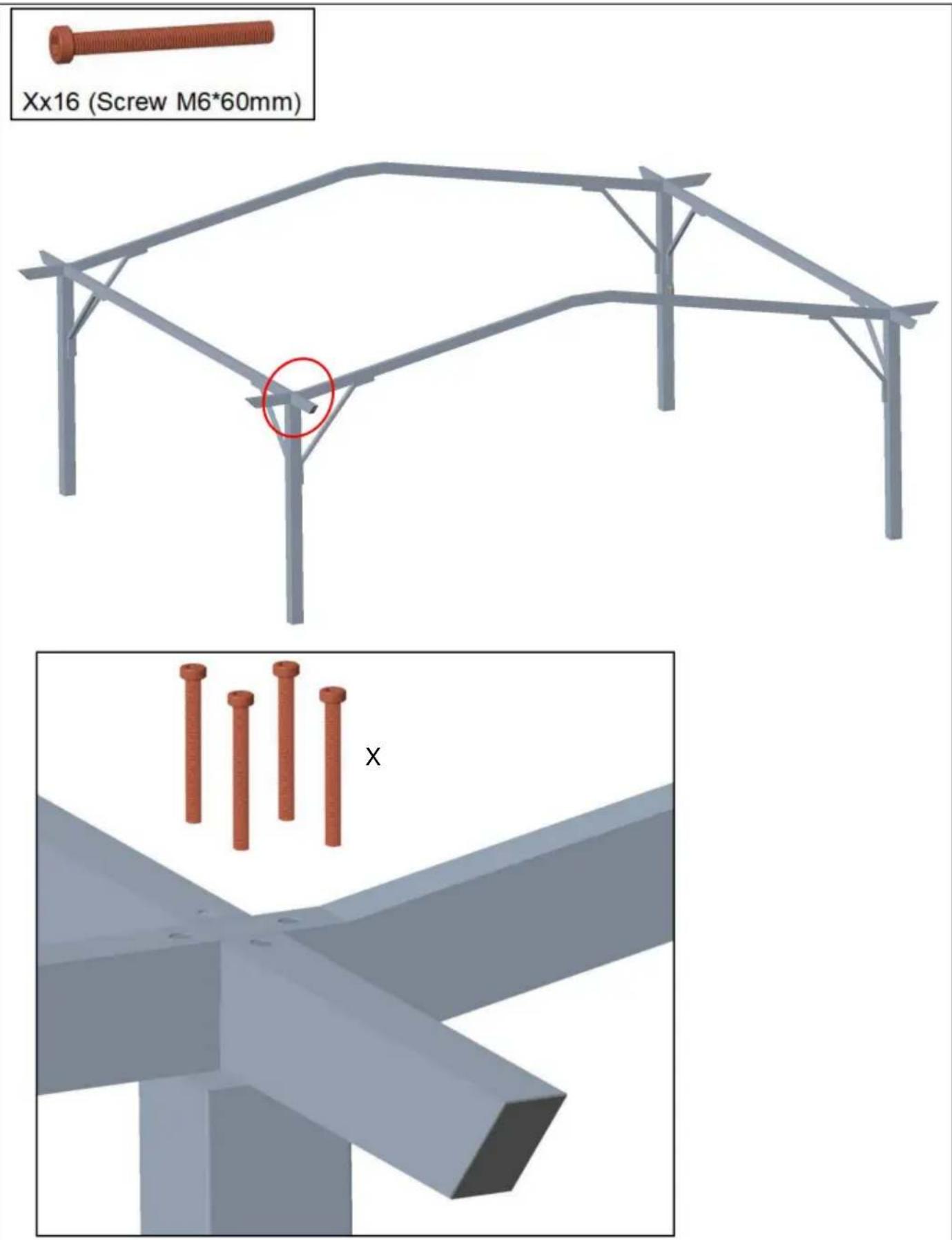

Installera den övre baren på den övre kolumnen (x2).

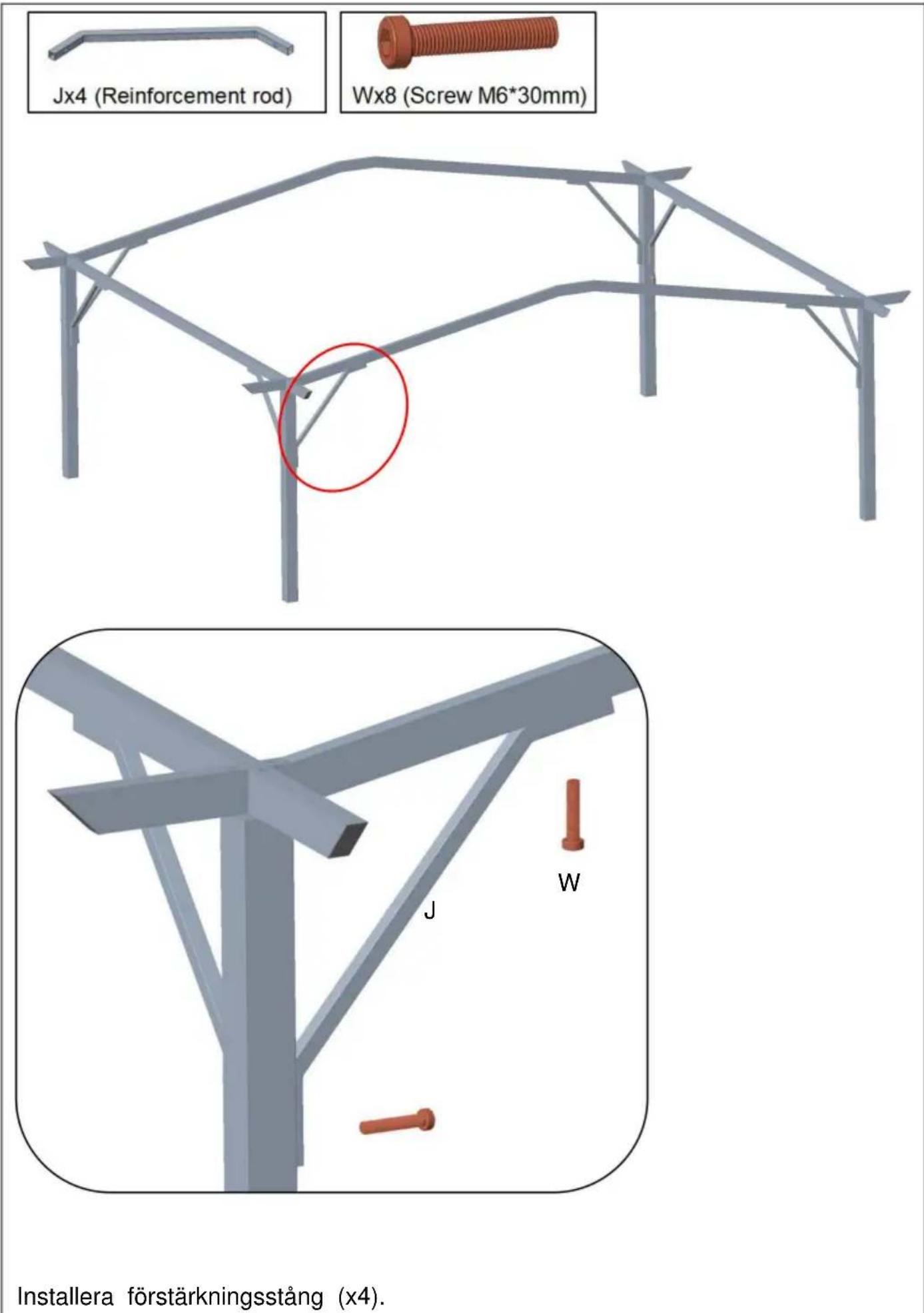

Installera förstärkningsstång (x4).

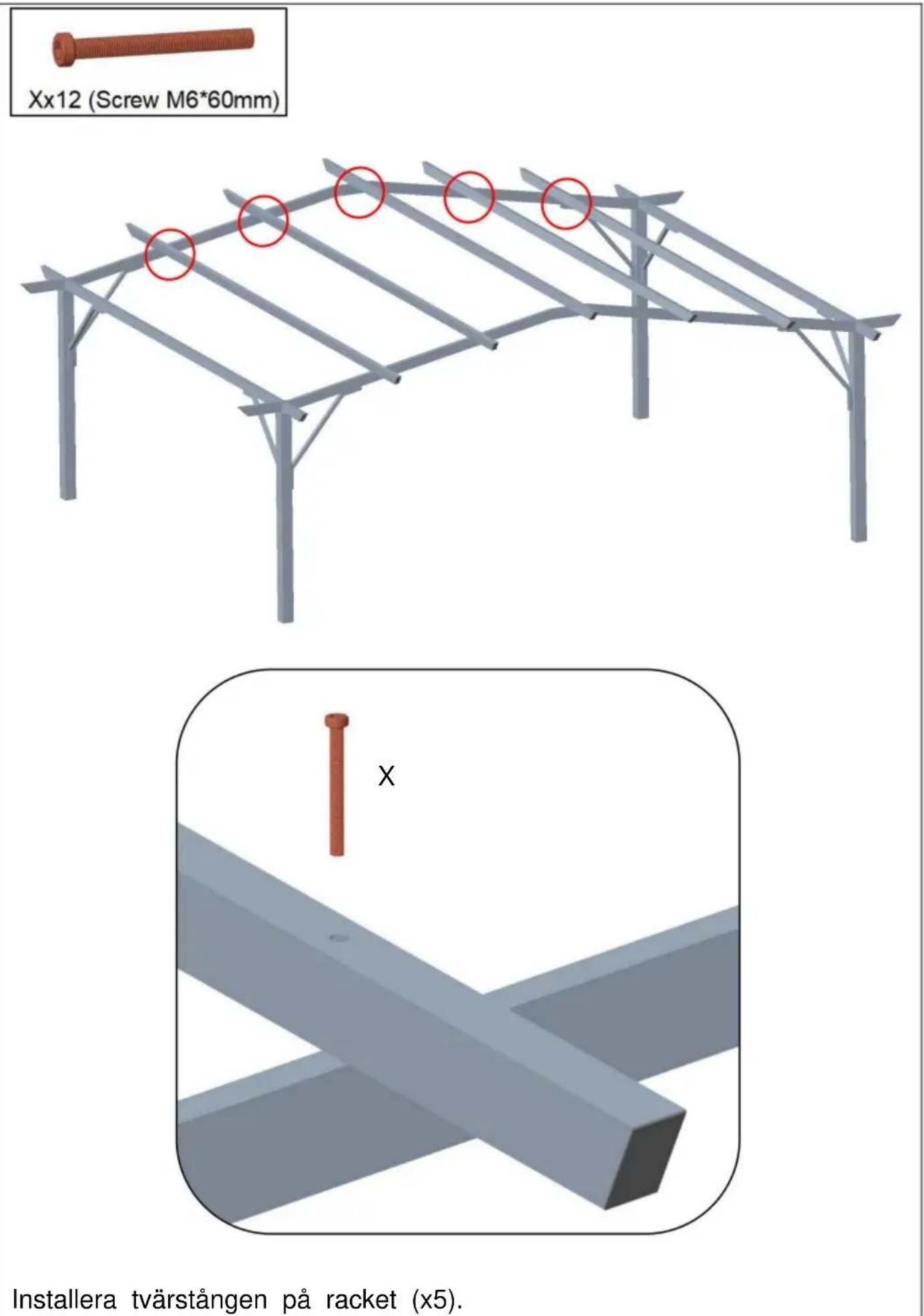

Installera tvärstången på racket (x5).

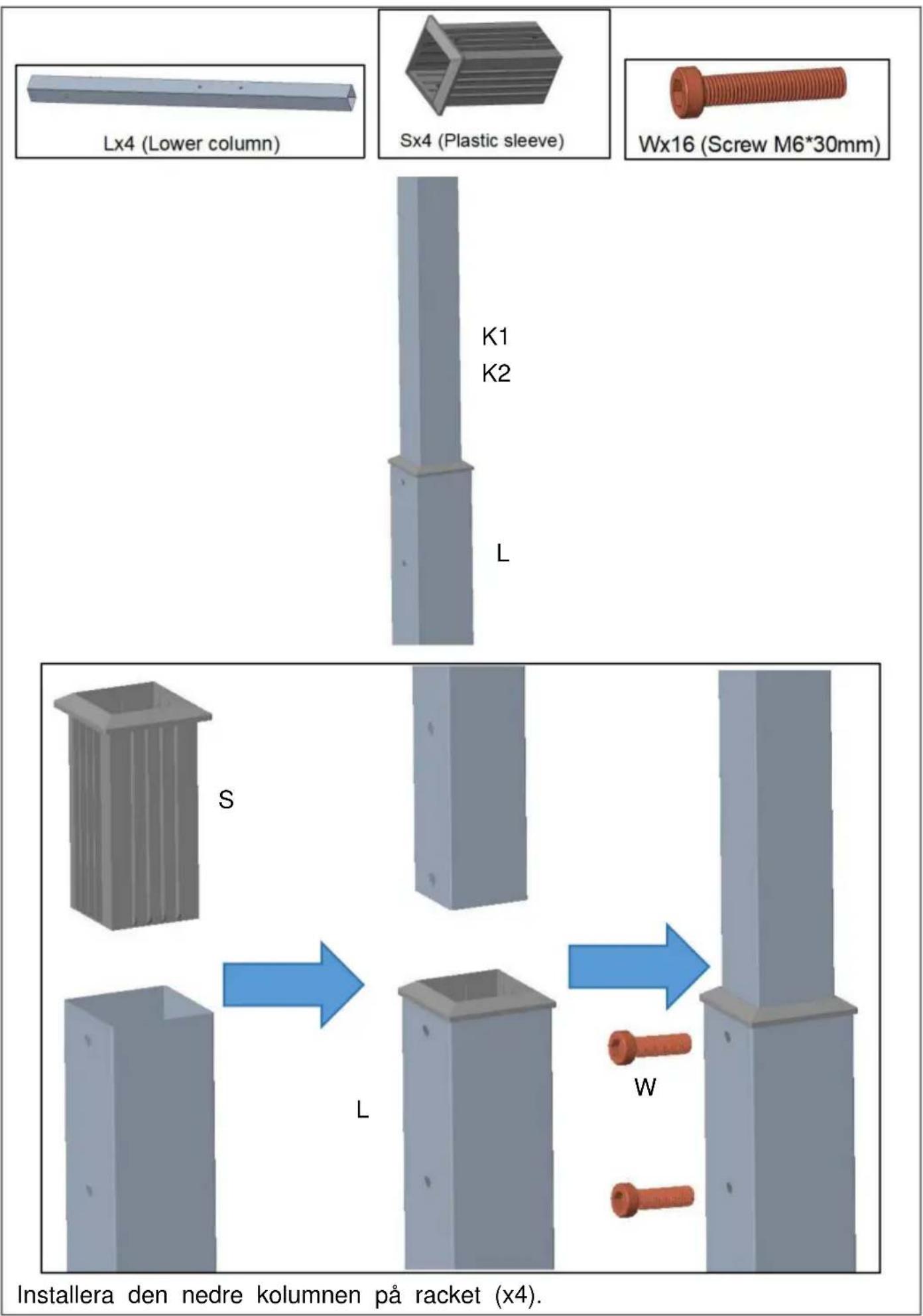

Installera den nedre kolumnen på racket (x4).

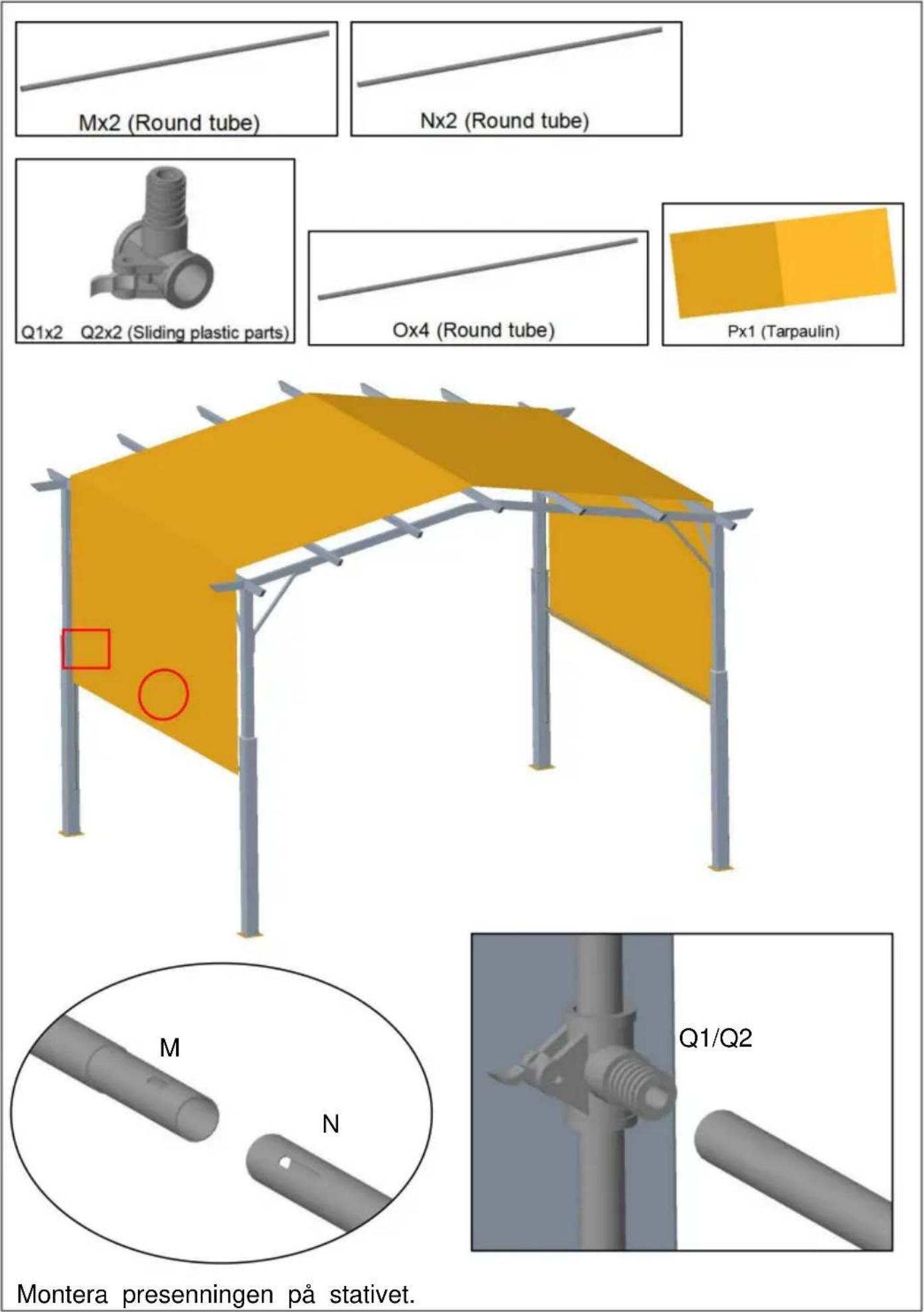

Montera presenningen på stativet.

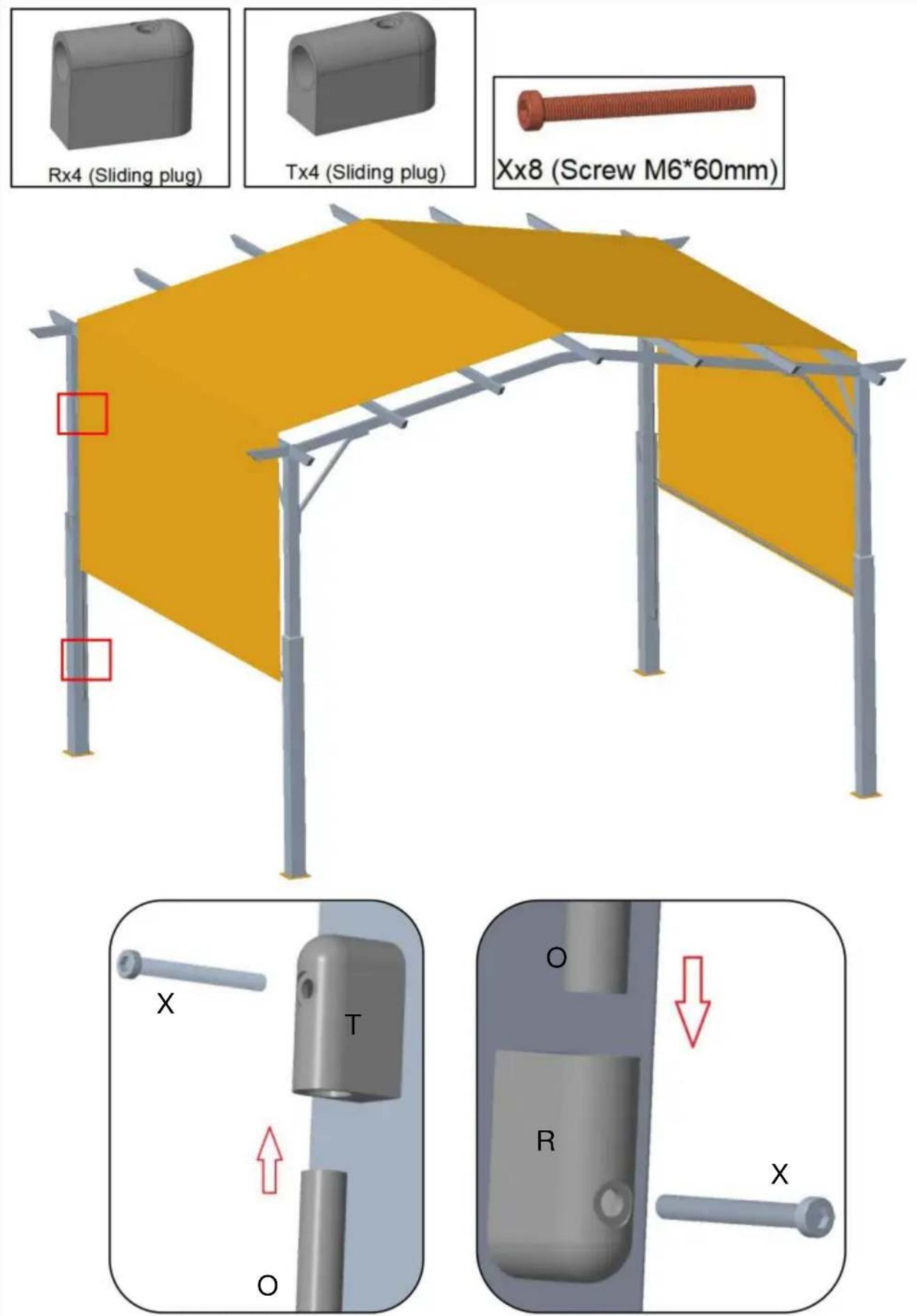

Installera det runda röret på stativet.

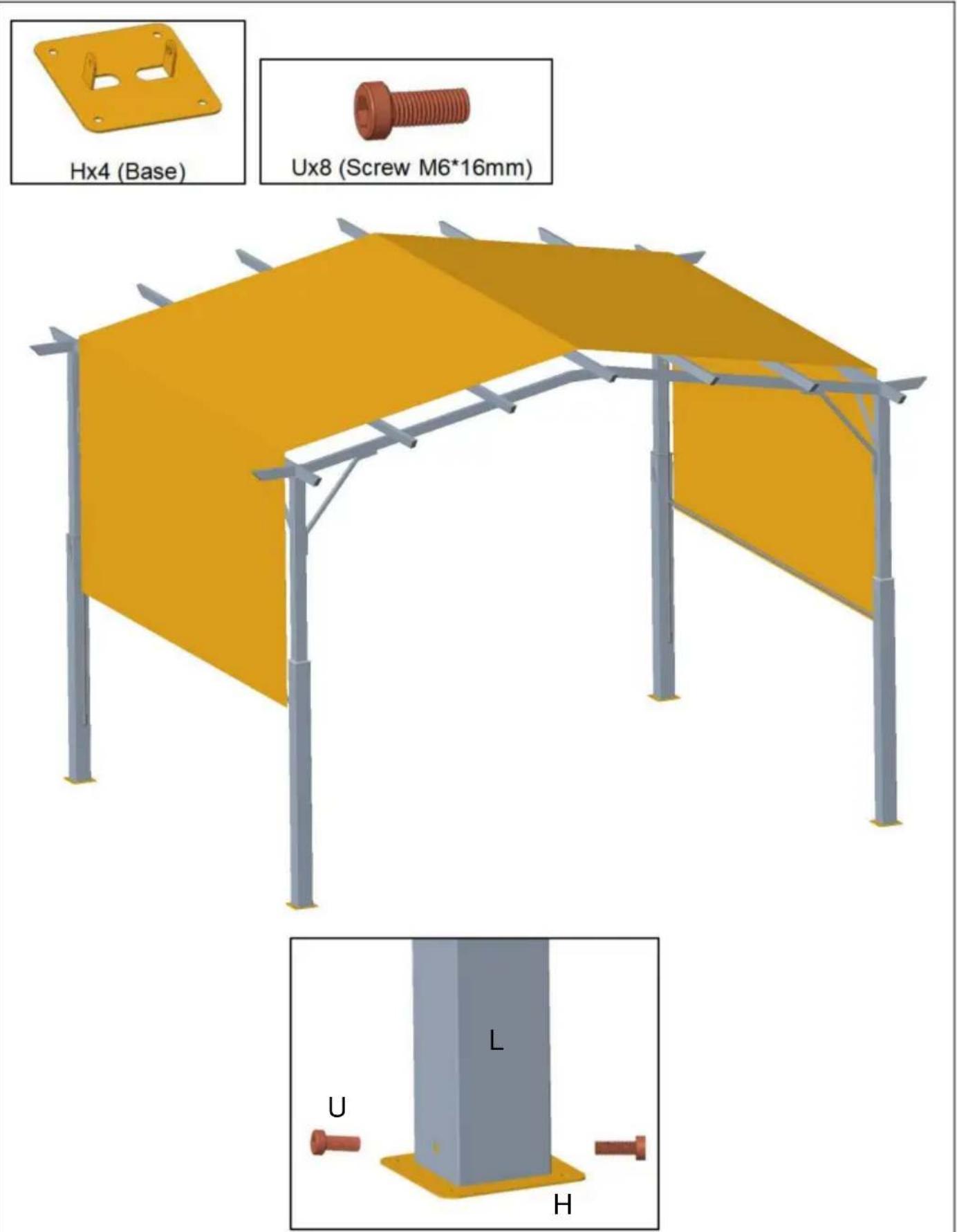

Installera basen (H) på stativet.

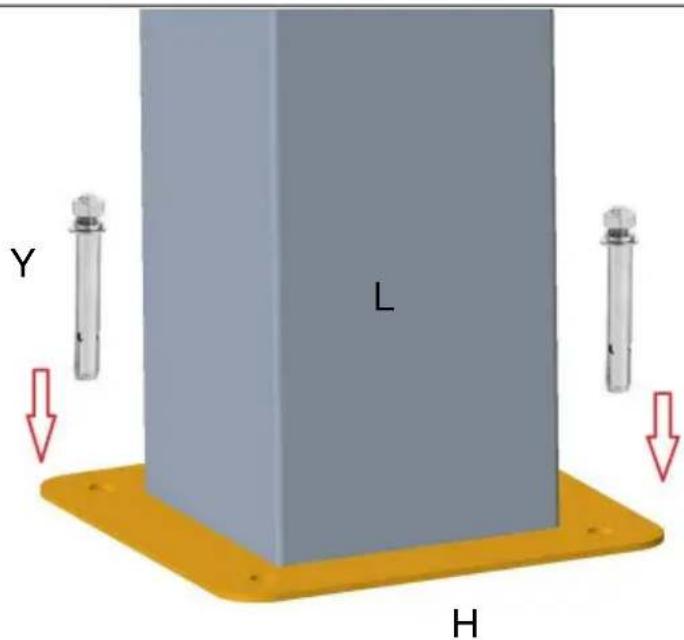

Monteringsmetod A: Expansionsskruven är lämplig för montering på cementgolv.

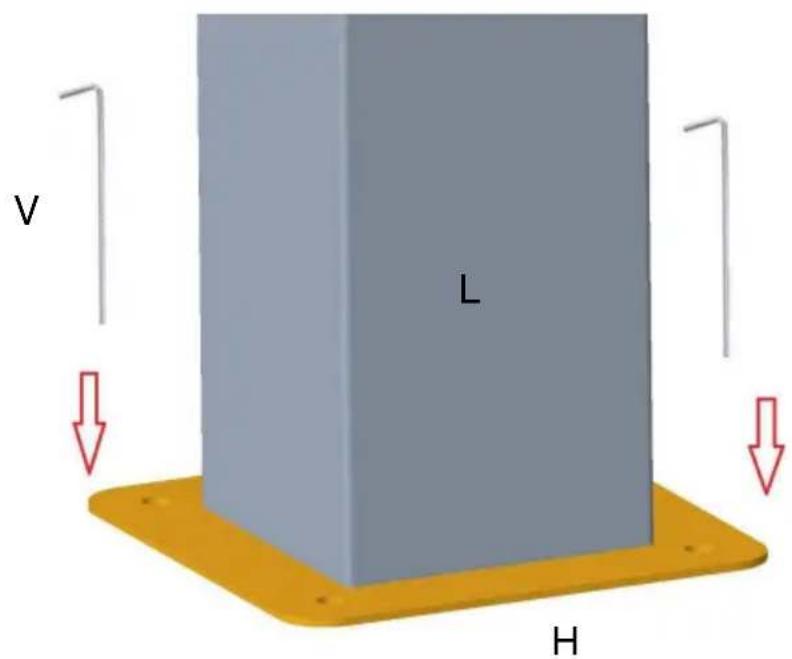

Installationsmetod B: Markspikar är lämpliga för montering på gräs och mjuk mark

OBS: Se till att säkra Arched

pergola till marken för att förhindra att det blir blåst bort av vinden.

PRODUKTPARAMETER

Modell	L10ft*W10ft
Färg	Ram: Svart; Presenning: Brun
Produktstorlek	L10*B10*H8ft(L3048*B3048*H2438mm)

Modell	L20ft*W10ft
Färg	Ram: Svart ; Presenning: Brun
Produktstorlek	L10*B10*H8ft(L3650*W3048*H2438mm)

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshanqu, Shanghai 200000 CN.

EC-REP: E-CrossStu GmbH.

Mainzer Landstr. 69, 60329 Frankfurt am Main.

UK-REP: YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat www.vevor.com/support
