Typ produktu	Pergola łukowa
Marka	Vevor
Model	L10FT*W10FT (również kompatybilny z L12FT*W10FT)
Wymiary ramy	3048 x 3048 x 2438 mm (D x S x W)
Powierzchnia pokryta	10 stóp x 10 stóp (około 9,3 m²)
Wysokość całkowita	8 stóp (2438 mm)
Kolor ramy	Czarny
Kolor plandeki	Brązowy
Materiał ramy	Stal malowana proszkowo
Materiał dachu	Tkanina wodoodporna (plandeka)
Rodzaj montażu	Na twardej powierzchni (beton) za pomocą śrub rozporowych lub na trawie za pomocą szpilek gruntowych
Wymagany montaż	Tak, pełny montaż przez użytkownika
Liczba etapów montażu	11 głównych etapów
Maksymalne obciążenie zalecane	Nie siadać ani nie stać na konstrukcji. Dach o ograniczonej nośności
Konserwacja	Zdejmować plandekę w przypadku śniegu, aby uniknąć zawalenia
Czyszczenie	Czyścić miękką szmatką i wodą z mydłem
Bezpieczeństwo	Nosić okulary ochronne i rękawice podczas montażu. Mocno przymocować do podłoża
Gwarancja	Elektroniczny certyfikat gwarancji dostępny na www.vevor.com/support
Wsparcie techniczne	www.vevor.com/support
Zawartość opakowania	Rama, plandeka, śruby, szpilki, podstawy, elementy przesuwne itp. (patrz lista części)
Przeznaczenie	Na zewnątrz, zacienianie i dekoracja

Często zadawane pytania - L10FT*W10FT Vevor

Jak złożyć pergolę Vevor L10FT*W10FT ?

Postępuj zgodnie z 11 głównymi etapami w instrukcji. Rozpocznij od zamontowania górnych i poprzecznych prętów, następnie kolumn. Zamocuj pręty wzmacniające i zamontuj plandekę. Użyj dostarczonych śrub M6. Noś okulary ochronne i rękawice.

Jakie środki ostrożności należy zachować ?

Nie siadaj ani nie stój na pergoli. Dach z tkaniny ma ograniczoną nośność. Montuj na równej i twardej powierzchni. Mocno przymocuj konstrukcję do podłoża, aby uniknąć porwania przez wiatr.

Jak przymocować pergolę do podłoża ?

Dwie metody: użyj śrub rozporowych do betonu lub szpilek gruntowych do trawy lub miękkiego podłoża. Oba są dostarczone.

Co robić w przypadku śniegu ?

Zdejmij plandekę, aby uniknąć uszkodzenia konstrukcji przez ciężar śniegu. Plandeka nie jest zaprojektowana do przenoszenia obciążenia śniegiem.

Czy plandeka jest wodoodporna ?

Instrukcja wskazuje, że dach jest z tkaniny, ale nie precyzuje wodoodporności. Zaleca się pokrycie go sprayem impregnującym w razie potrzeby.

Czy mogę zostawić pergolę złożoną przez cały rok ?

Tak, ale musisz zdjąć plandekę w przypadku śniegu i regularnie sprawdzać mocowania. Przechowuj plandekę zimą, aby przedłużyć jej żywotność.

Jakie narzędzia są potrzebne do montażu ?

Śrubokręt (krzyżakowy), klucz imbusowy (niedostarczony) i ewentualnie wiertarka do śrub rozporowych. Instrukcja zaleca okulary ochronne i rękawice.

Jak czyścić pergolę ?

Wyczyść ramę miękką szmatką i wodą z mydłem. Do plandeki użyj wilgotnej gąbki i łagodnego detergentu. Spłucz czystą wodą.

Czy pergola jest odporna na wiatr ?

Jest odporna na normalny wiatr, jeśli jest prawidłowo przymocowana do podłoża za pomocą dostarczonych śrub rozporowych lub szpilek. W przypadku silnego wiatru zaleca się zdjąć plandekę, aby zmniejszyć opór wiatru.

Gdzie znaleźć części zamienne lub pomoc ?

Odwiedź www.vevor.com/support w celu uzyskania pomocy technicznej i elektronicznego certyfikatu gwarancji. Części zamienne są dostępne na zamówienie.

INSTRUKCJA OBSŁUGI L10FT*W10FT Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

PERGOLA ŁUKOWA

INSTRUKCJA OBSŁUGI

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

PERGOLA ŁUKOWA

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE:

Przeczytaj ten materiał przed użyciem tego produktu. Nieprzestrzeganie tego może spowodować poważne obrażenia.

Środki ostrożności podczas montażu

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
2. Noś okulary ochronne zatwierdzone przez ANSI i wytrzymałe rękawice robocze podczas montażu.
3. Utrzymuj miejsce montażu w czystości i zapewnij dobre oświetlenie.
4. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
5. Nie przystępuj do montażu, jeśli jesteś zmęczony lub znajdujesz się pod wpływem alkoholu, narkotyków lub leków.
6. Możliwości produktu dotyczą tylko prawidłowego i kompletnego montażu produktu.
7. Montaż należy wykonać na płaskiej, równej, twardej i gładkiej powierzchni, która będzie bezpiecznie podtrzymywać łukową pergolę.
8. Aby uzyskać dodatkowe informacje dotyczące części wymienionych poniżej, zapoznaj się ze schematem montażu w tym podręczniku. Rozpakuj i oddziel wszystkie części w czystym miejscu pracy.

Stosuj środki ostrożności

1. NIE SIADAJ ANI NIE STAWAJ NA TYM PRZEDMIOCIE.
2. Dach wykonany jest z tkaniny i ma ograniczoną nośność. Gdy pada śnieg, schowaj plandekę, aby zapobiec jej zapadnięciu się przygniecionej śniegiem.
3. Nie przekraczać określonego limitu obciążenia.
4. Używać wyłącznie na płaskiej, równej, twardej i gładkiej powierzchni, która może bezpiecznie podtrzymywać całkowicie łukową pergolę.
5. Używać wyłącznie zgodnie z przeznaczeniem.
6. Przed każdym użyciem należy przeprowadzić kontrolę. Nie należy używać produktu, jeśli jakieś części są luźne lub uszkodzone.

ZAPISZ TE INSTRUKCJE

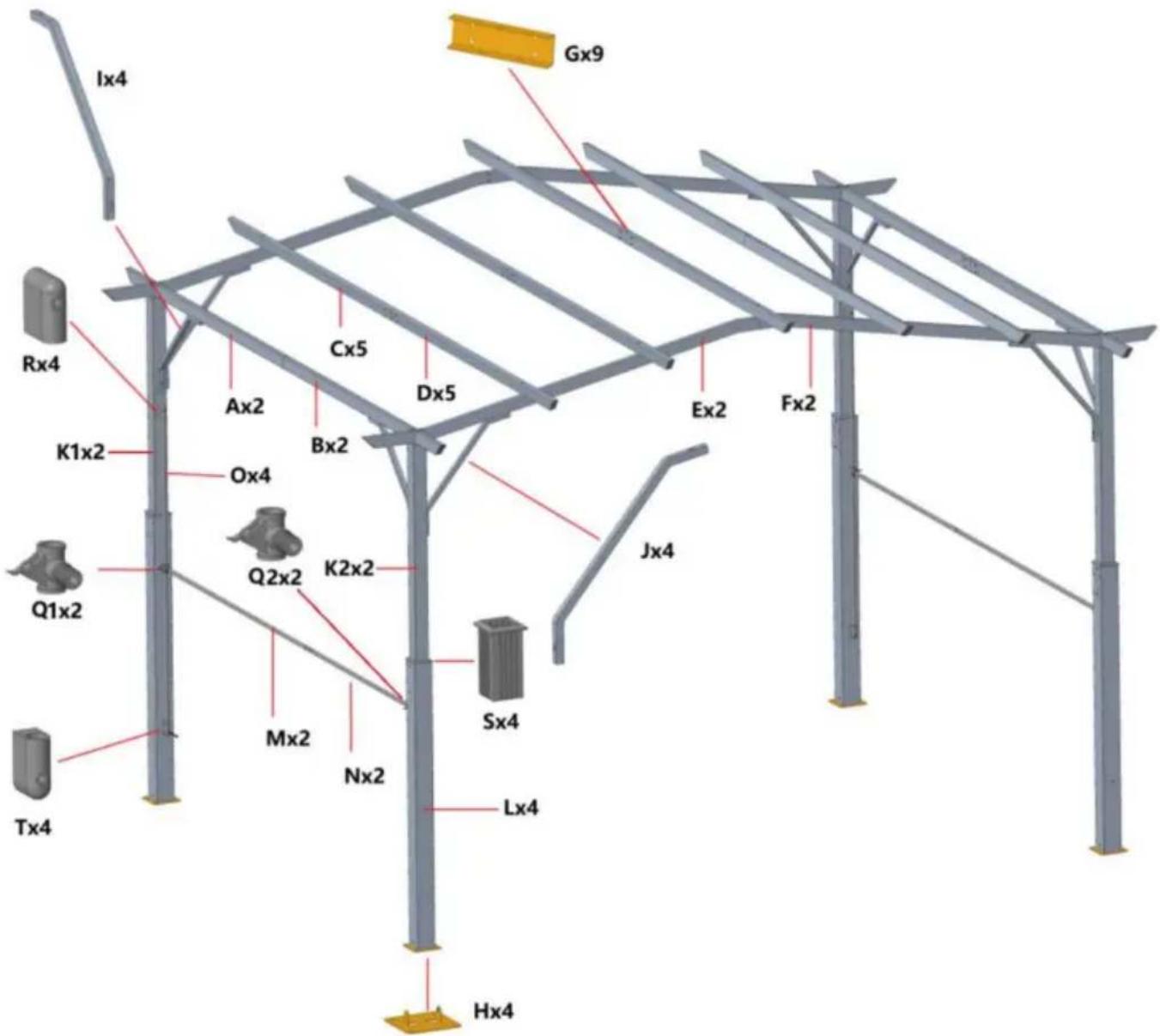

LISTA CZĘŚCI

	Bx2 (Poprzeczka)Ax2 (Poprzeczka)
Cx5 (Poprzeczka) Dx5 (Poprzeczka)
Ex2 (Górny pasek)	Fx2 (Górny pasek)
Gx9 (złącze wewnętrzne)	Hx4 (Podstawa)
Ix4 (Pręt zbrojeniowy)	Jx4 (Pręt zbrojeniowy)
K1x2 K2x2 (Górna kolumna) Lx4 (dolna kolumna)
Mx2 (Rura okrągła) Nx2 (Rura okrągła)
Ox4 (Rura okrągła)	Px1 (Plandeka)
Q1x2 Q2x2 (Przesuwne elementy plastikowe)	Rx4 (wtyczka przesuwna)
Sx4 (Rękaw plastikowy)	Tx4 (wtyczka przesuwna)
Ux62+1 (Śruba M6*16mm)	Vx8 (Gwoździe szlifowane)
Wx32+1 (Śruba M6*30mm)	Xx34+1 (Śruba M6*60mm)
Yx8 (śruby rozprężne)	Zx4 (worek z piaskiem)

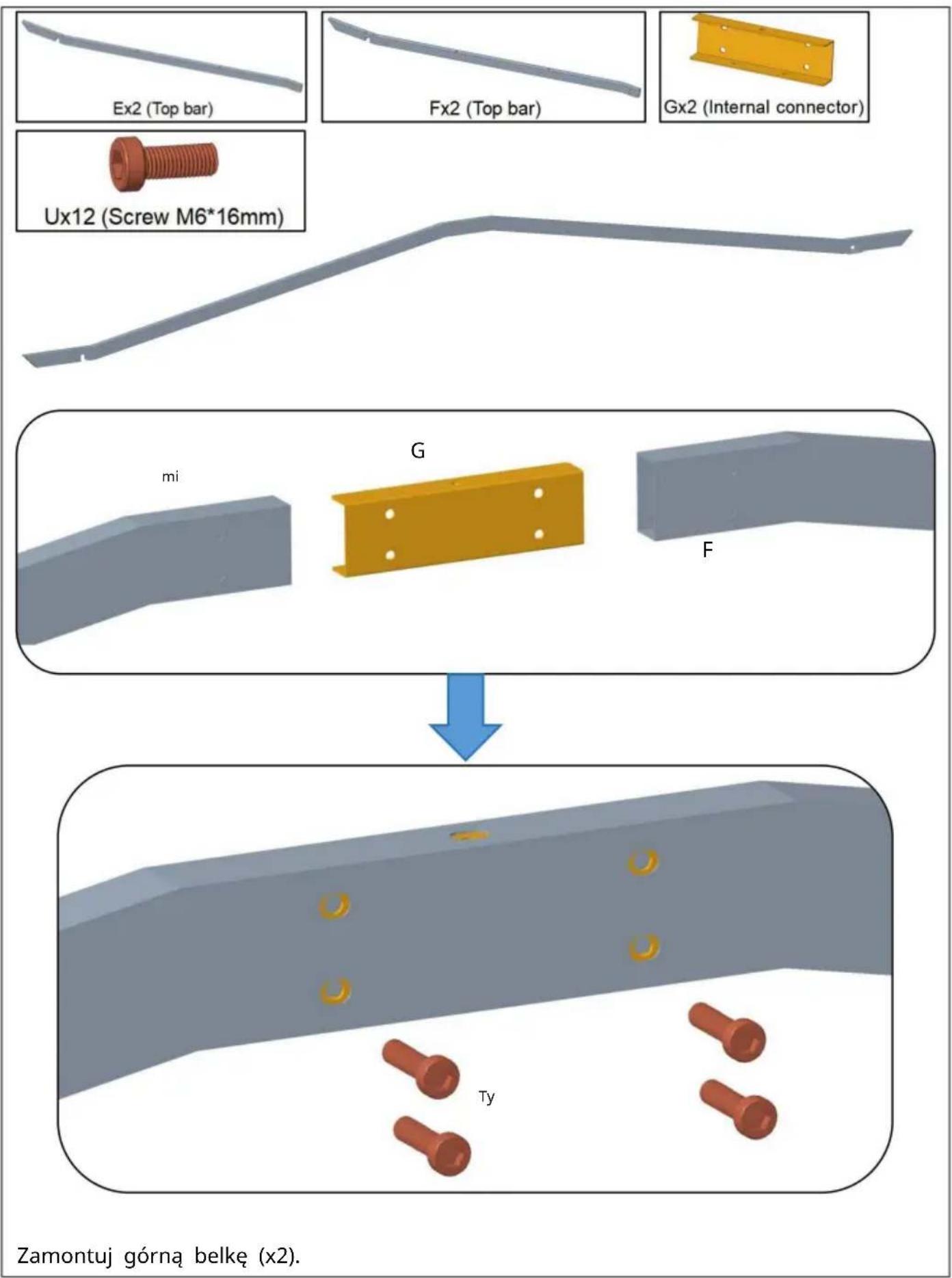

Zamontuj górną belkę (x2).

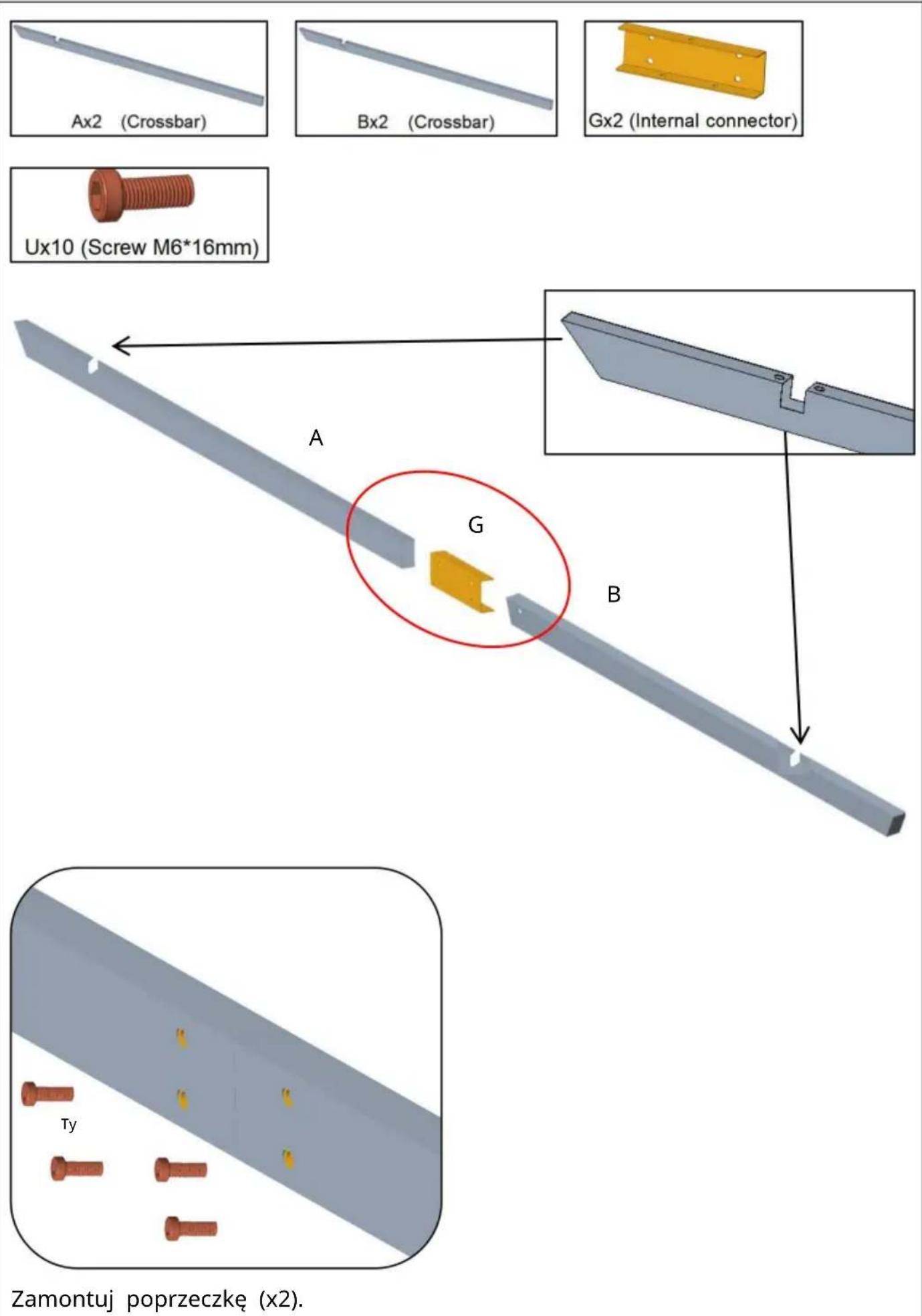

Zamontuj poprzeczkę (x5).

Zamontuj poprzeczkę na górnej kolumnie (x2).

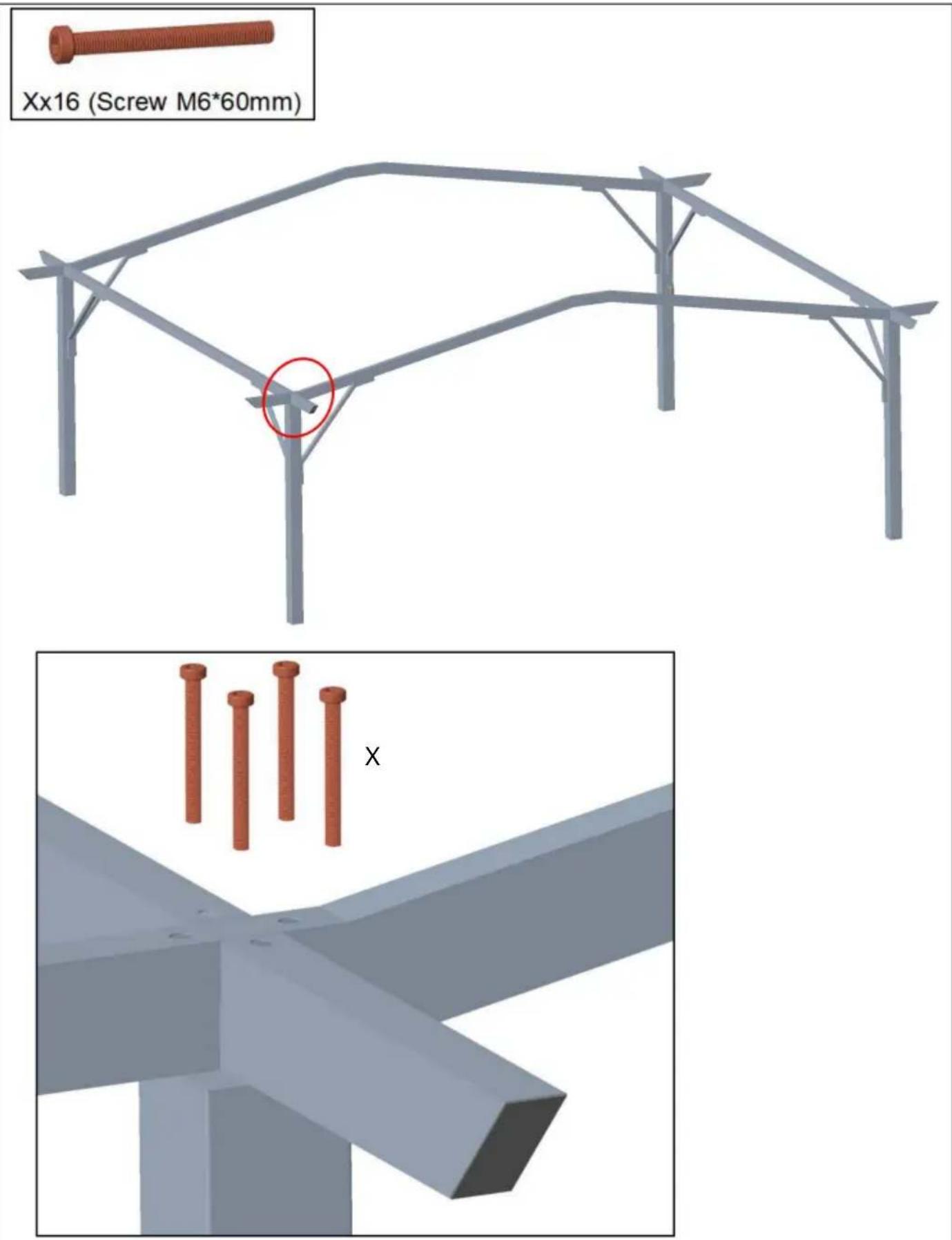

Zamontuj górną belkę na górnej kolumnie (x2).

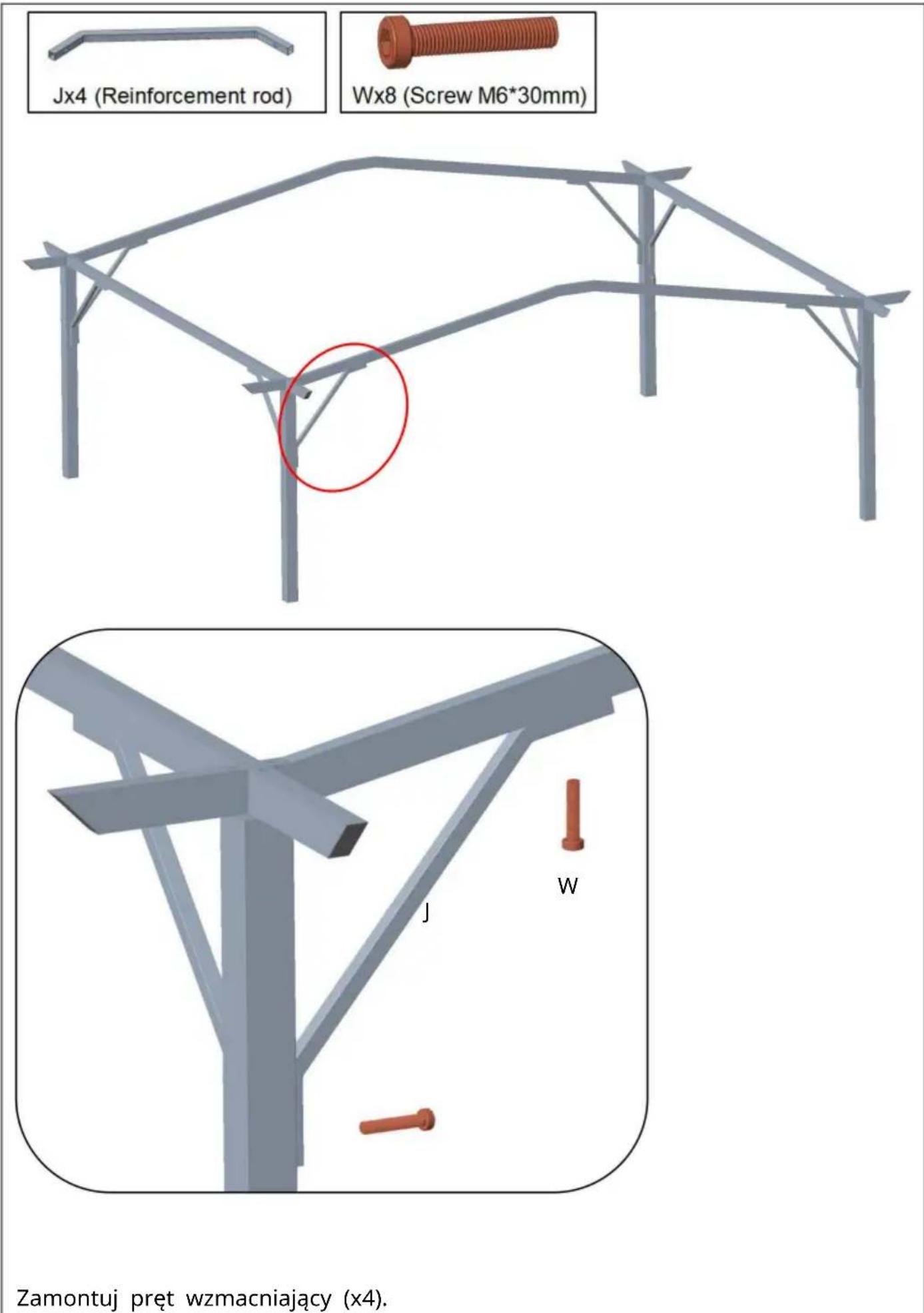

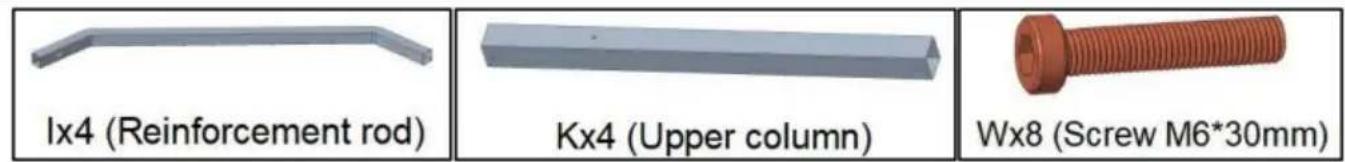

Zamontuj pręt wzmacniający (x4).

Zamontuj poprzeczkę do bagażnika (x5).

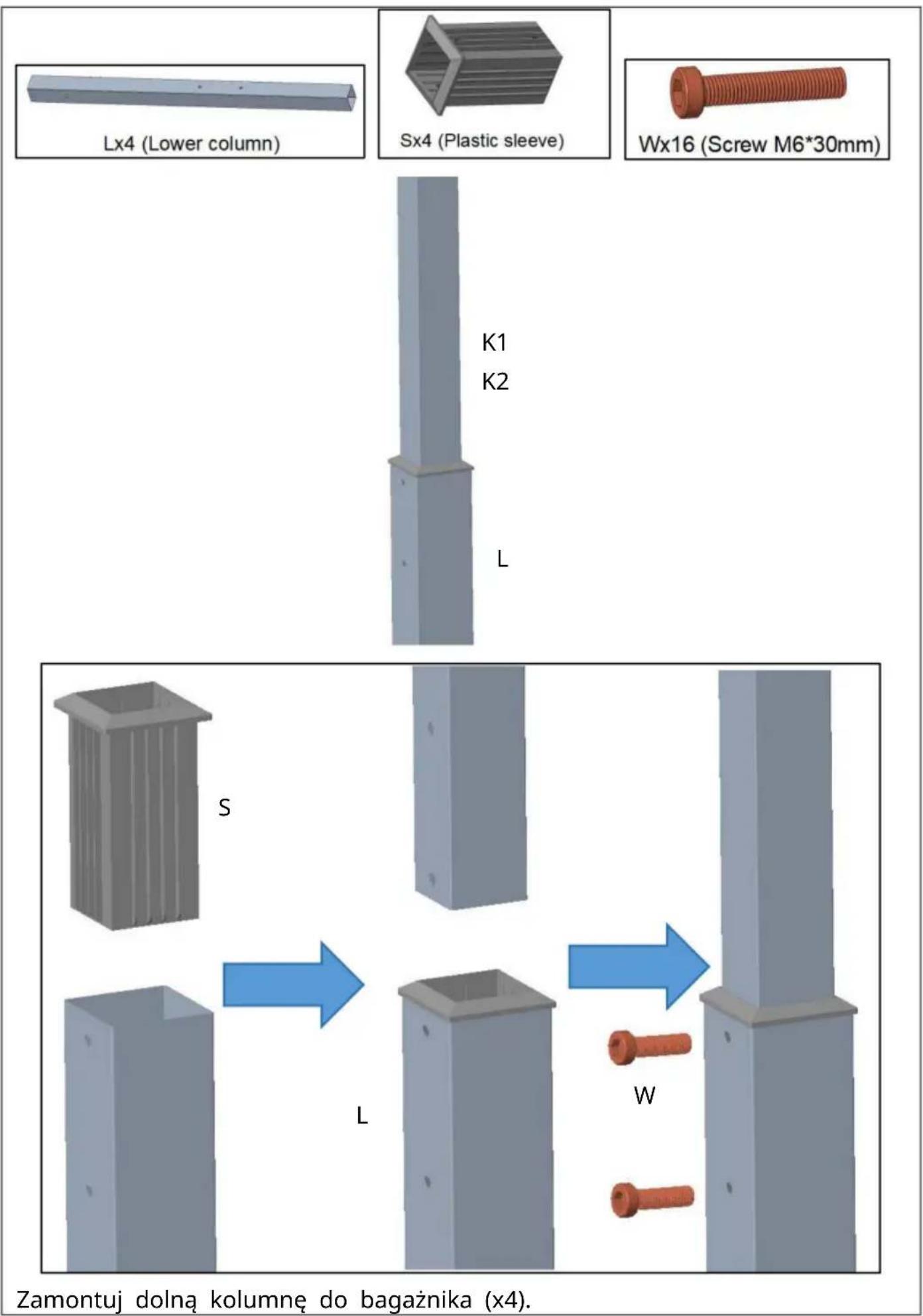

Zamontuj dolną kolumnę do bagażnika (x4).

Zamontuj plandekę na bagażniku.

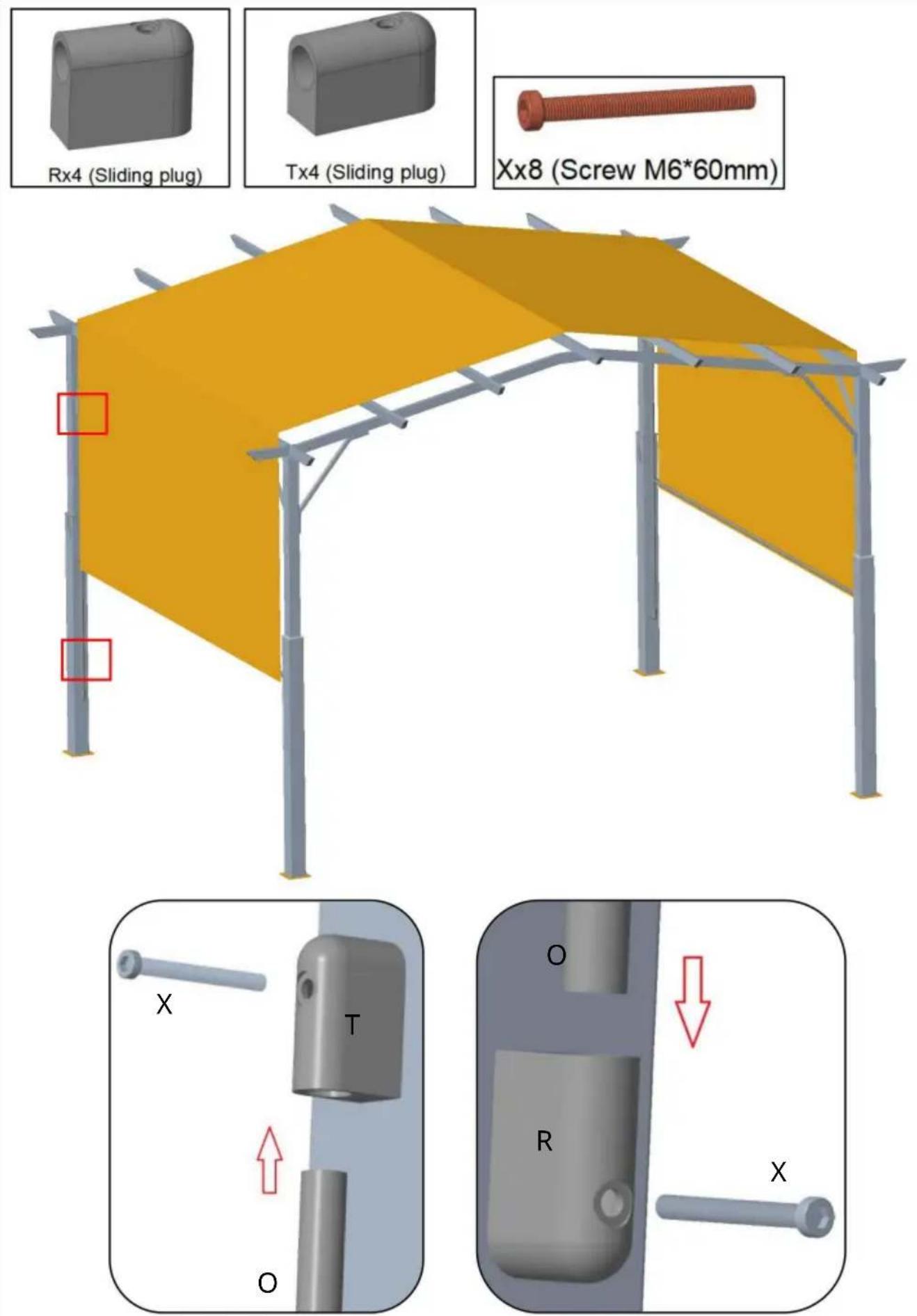

Zamontuj rurkę okrągłą na stojaku.

Zamontuj podstawę (H) na stojaku.

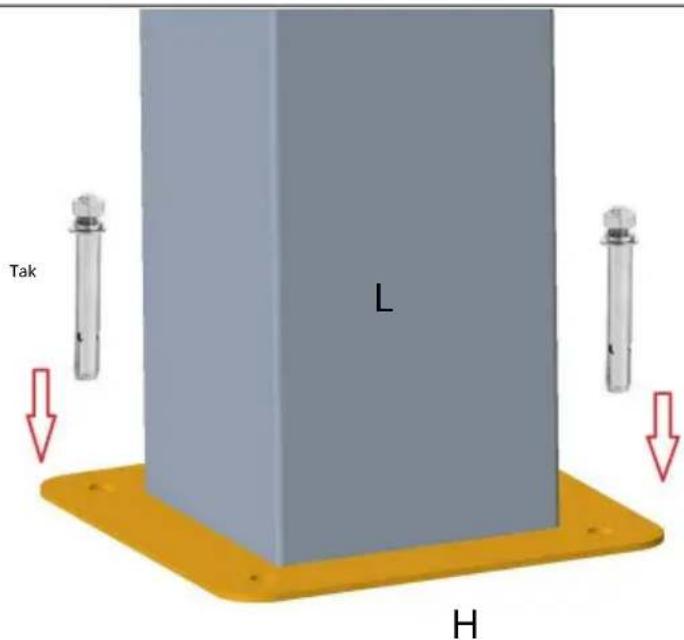

Metoda montażu A: Śruba rozporowa nadaje się do montażu na podłodze cementowej.

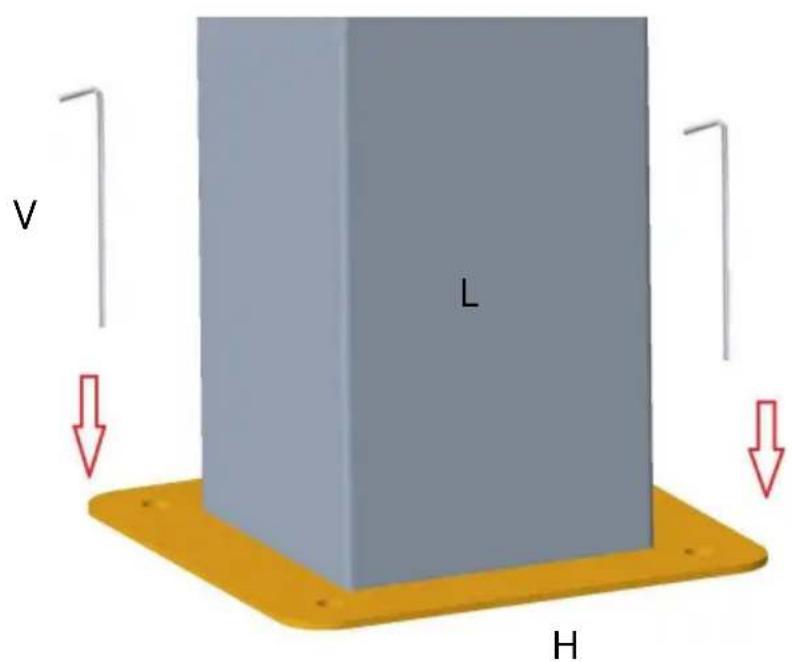

Metoda montażu B: Gwoździe gruntowe nadają się do montażu na trawie i miękkim podłożu.

UWAGA: Upewnij się, że łuk jest dobrze zabezpieczony.

przymocuj pergolę do ziemi, aby zapobiec jej

zdmuchnięciu przez wiatr.

PARAMETR PRODUKTU

Model	Diugość 10 stóp*Szerokość 10 stóp
Kolor	Rama: Czarna; Plandeka: Brązowa
Rozmiar produktu	Dł. 10*Sz. 10*Wys. 8 stóp(Dł. 3048*Szer. 3048*Wys. 2438 mm)

Model	Długość 20 stóp * szerokość 10 stóp
Kolor	Rama: Czarna; Plandeka: Brązowa
Rozmiar produktu	Dł. 10*Sz. 10*Wys. 8 stóp(Dł. 3650*Sz. 3048*Wys. 2438mm)
