BEDIENUNGSANLEITUNG GO.8 M-Live

A + B CE 障选 www.123.com + - A B 08 B 08 B 08 B 08 B 08 B 08 B 08 B 08 B 08 B 08 B 08 B 08 B 08 B 08 B 08 B 08 B 08 B 08 B 08 B 08 B 08 B 08 B 08 B 08 B 08 B 08 C

VIELEN DANK, DASS SIE SICH FÜR GO.8, DEN AUTOMATISCHEN SCHALTER, ENTSCHIEDEN HABEN.

60.8 ist ein automatischer Schalter für redundantes Backup Management. Wenn Sie Sequenzen zur Begleitung Ihrer musikalischen Darbietungen verwenden, und nicht nur das, wissen Sie, wie wichtig die Zuverlässigkeit der Geräte ist. Leider kann es vorkommen, dass eine Sequenz durch einen plötzlichen Absturz unterbrochen wird. Um die Auswirkungen eines Absturzes auf der Bühne zu minimieren, muss ein redundantes System verwendet werden, bei dem zwei Maschinen die Sequenzen abspielen: die Main (Hauptmaschine) und die Spare (Ersatzmaschine). Diese Maschine muss im Synchronschritt aktiviert und unterstützt werden, und zwar mit einer Vielzahl an Signalen und Techniken. Wenn die Hauptmaschine ausfällt, springt die Ersatzmaschine ein, damit die Show nicht unterbrochen wird. Das Umschalten zwischen Haupt- und Ersatzmaschinen kann manuell am Mischpult erfolgen, aber mit 60.8 wird es automatisch und nahtlos durchgeführt, ohne dass doppelt so viele Kanäle am Bühnenmischpult belegt werden.

GO.8 kann automatisch acht Audiokanäle, eine Midi-Leitung und eine Videoleitung umschalten. Die Umschaltung kann zwischen zwei Audio-Playern, wie Z.B. Computern mit Sequenzern, oder zwei B.Beat- oder anderen Ton- und/oder Videoquellen erfolgen. Durch ein redundantes System (d.h. bestehend aus einer Haupt- und einer Ersatzmaschine) übernimmt GO.8 im Falle eines Absturzes automatisch

(oder auch manuell) die automatische Umschaltung. GO.8 funktioniert perfekt mit allen Player-Systemen: alle Audio-Backing-Tracks-Player wie Computer oder andere. Sein volles Potenzial entfaltet er in Verbindung mit M-Live-Produkten, insbesondere mit denen der B.Beat-Reihe. Wenn Sie GO.8 mit B.Beat verwenden, haben Sie einige Vorteile, die wir hier zusammenfassen:

1.1 Es ist nicht notwendig, einen Ausgangskanal für die Synchro-DRO-NE-Spur festzulegen.
2.2 Von B.Beat gespielte Midi-Spuren können redundant verwaltet werden
3.3 Eine von B.beat verwaltete Videospur kann auf redundante Weise verwaltet werden.

GO.8 verfügt über ein Gate, das den Ausfall der Hauptmaschine erkennt und in Echtzeit auf die "Backup"-Maschine umschaltet, so dass die Kontinuität auch bei einem Ausfall des Sequenzers gewährleistet ist.

Es stehen zwei Gruppen von Audioeingängen (mit 8 symmetrischen Kanälen), zwei Videoeingänge und zwei Midi-Eingänge zur Verfügung. Die Umschaltung zwischen den beiden Gruppen erfolgt automatisch über ein spezifisches SYNCH-Audiosignal (sinusförmig, 1 kHz Frequenz) auf Kanal 8 des GO.B. Sobald das Fehlen dieses Signals erkannt wird, schaltet das Gerät auf die Eingangsgruppe B (redundant) um. Die Umschaltung kann auch manuell über die SELECT-Taste auf der Fronttafel erfolgen.

Für komplexe Konfigurationen können mehrere GO.8 miteinander verbunden werden, so dass 16-, 24- oder 32-Spur-Systeme entstehen. Es ist in einem stabilen 19"-GO.8-Stahlrack untergebracht und verfügt wahlweise über 25-polige D-Sub- oder 1/4"-TRS-Eingangsanschlüsse sowie D-Sub- und XLR-Ausgänge. Die XLR-Buchsen auf der Vorderseite erzeugen ein DI-Signal mit symmetrischem Mikrofonpegel zur Einspeisung in ein Snake-System und sind transformatorisoliert, um Brummen und Rauschen durch Masseschleifen zu vermeiden. D-Sub-Anschlüsse auf der Rückseite des Geräts bieten direkte symmetrische Line-Level-Verbindungen. GO.8 verfügt über eine Funktion zum Lesen von SMPTE-Timecode als LTC-Signal von Kanal 7 (sowohl Gruppe A als auch Gruppe B) zur Echtzeitüberprüfung des Timecode-Werts.

AUF DER BÜHNE OHNE SORGEN, GO.8

Just Play!

DE GO.8

FRONTTAFEL

60.8 1 2 3 4 5 6 7 8

GO.B passt in den Rack-Schrank, wo er für eine ausgezeichnete logistische Lösung untergebracht werden kann. Auf der Vorderseite befindet sich ein OLED-Display, das auch bei schlechten Lichtverhältnissen gut ablesbar ist, ein Alpha-Dial mit Enter-Taste (durch Drücken des Alpha-Dials wird Enter aktiviert), eine Taste zum manuellen Umschalten von Bank A auf B, Anschlüsse für den Linked-Modus, mit dem zwei oder mehr GO.B zusammengeschaltet werden können, wenn mehr als 8 Audiokanäle redundant sein sollen, und 8 Audioausgänge, die an den Hallenmischer angeschlossen werden.

Das hintere Bedienfeld enthält:

• 8 Audioeingang-Anschlüsse Jack für Audio Bank A
• 8 Audioeingang-Anschlüsse Jack für Audio Bank B
• 2 DB25-Anschlüsse für den Eingang der Audiobänke A und B
- Ein DB25-Anschluss für den Ausgang der 8 Kanäle zum Hallenmischer.
• Zwei VIDEO IN-Anschlüsse für Bank A und B, Signaleingang.
• VIDEO OUT-Anschluss für die Signalausgabe zum Video
• Zwei Midi IN-Anschlüsse für Bank A und B, Signaleingang
- MIDI OUT-Anschluss für die Signalausgabe an MIDI-Geräte.
- Zwei Eingänge für den Stromversorger, der redundant sein kann.

DISPLAY JNC BLOSCHIRMEDISPLAY UND BILDSCHIRMEN Midi-Signalen.

Die GO.8-Software hat drei Bildschirme: den Hauptbildschirm, den SMPTE-Verwaltungsbildschirm und den SYSTEM Bildschirm für die wichtigsten Einstellungen. Um zwischen den Bildschirmen zu wechseln, das Alpha-Dial drehen. Um den SYSTEM-Bildschirm aufzurufen, müssen Sie sich mit Alpha Dial auf demselben Bildschirm positionieren und ENTER drücken (Alpha Dial drücken).

LIFT: Mit der Ground-Lift-Option werden die Ausgangskabel für die Erdung (Masse) physisch getrennt. Dies reicht in einigen Fällen aus, um Hintergrundgeräusche zu eliminieren, die durch die Masseschleifenverbindung der verschiedenen miteinander verbundenen Geräte entstehen. Normalerweise sollte sie deaktiviert bleiben und nur im Falle von Massenlärm aktiviert werden.

HAUPTBILDSCHIRMSEITEHAUPTBILDSCHIRMSEITE

Auf dem Hauptbildschirm des GO.B sehen Sie in weißer Farbe, welche Audiokanäle verwendet werden und verbunden sind. In der Zeile darunter:

MIDI: MIDI: zeigt den Status des Midi-Kanals an, ob aktiv oder nicht. Blinkt beim

AUTO, MANUAL, LINKED: AUTO, MANUAL, LINKED die Geräte im Automatik-Modus gesteuert werden oder, wenn die Umschaltung über die Taste erfolgt, im manuellen Modus. Wenn zwei GO.8 zusammengeschaltet werden, um die Kanäle zu erweitern, muss ein symmetrisches TRS-Audiokabel zwischen dem LINK OUT-Anschluss des ersten und dem LINK IN-Anschluss des zweiten verwendet werden. Ein unsymmetrisches TS-Kabel ist für dieses Synchronisationssignal nicht geeignet. Auf dem ersten GO.8 steht je nach gewählter Einstellung AUTO oder MANUAL, während auf dem zweiten GO.8 LINKED steht, um anzuzeigen, dass es das erste GO.8 steuert.

SMFTE BILDSCHIRM SMPTE BILDSCHIRM

Wenn der GO.8 an ein SMPTE-Signal angeschlossen ist, fungiert er als SMPTE-Signalanzeige. Um GO.8 an ein SMPTE-Signal anzuschließen, muss das Kabel, das das Signal überträgt, an Kanal XXX ange-

DE GO.8

schlossen werden. Von diesem Moment an ist der GO.8 in der Lage, das SMPTE-Signal anzuzeigen.

Es ist nicht möglich auszuwählen, wo das SMPTE-Signal gelesen werden soll, es wird von Kanal 7 der gerade aktiven Gruppe (A oder B) entnommen. Die beiden Bildschirme zeigen die beiden Fälle an: Vorhandensein oder Fehlen eines Signals

SYSTEM-BILDSCHIRMSYSTEM-BILDSCHIR

Um zum Systembildschirm zu gelangen, drehen Sie das Alpha, bis es erscheint, und drücken Sie ENTER (drücken Sie Alpha Dial), um den Bildschirm aufzurufen:

Auf dieser Seite können Sie die verschiedenen Einträge auswählen, den Alpha-Dial drehen und die Eingabetaste drücken, um die zu bearbeitende Funktion auszuwähl-

en. Drücken Sie ENTER bei Exit, um die Seite System zu verlassen.

SYNC FREQUENZ SYNC FREQUENZ

Wählen Sie die Frequenz des Synch-Signals und drücken Sie Enter. Wählen Sie Back und drücken Sie zum Beenden Enter.

SWITCH MODESWITCH MODE

Wählen Sie die Funktion Switch Mode, um Mestzulegen, in welchem Modus die Umschaltung zwischen den beiden an GO.8 angeschlossenen Maschinen erfolgen soll.

MANUAL MANUAL

Wenn Sie den manuellen Schalter verwenden möchten, wählen Sie Manual. In diesem Fall erfolgt der Wechsel durch Drücken der Wahltaste auf dem vorderen Bedienfeld des GO.B, mit der die Gruppe A oder die Gruppe B ausgewählt wird.

AUTO A: AUTO A:

GO.8 schaltet auf B, wenn kein Synch-Signal auf A anliegt. In diesem Modus ist

DE GO.8

GO.8 auf B, wenn B.Beat auf Stopp steht, und schaltet auf A, wenn B.Beat auf Play steht.

Wenn Sie AUTO wählen, erfolgt die Umstellung dank der Drohnenspur automatisch.

AUTO A+BAUTO A+B

Wird bei der Verwendung von VIDEO mit TV/MONITOR-Anschlüssen verwendet. Wird bei der Verwendung von MIDI-Kanälen mit Midi-In- und Midi-Out-Anschlüssen verwendet. Wenn Sie zwei GO.8 im LINKED-Modus verwenden, übernimmt der zweite GO.8 die Einstellungen des ersten GO.8 in der Kette. GO.8 schaltet auf B, wenn das A-Signal nicht vorhanden ist, aber das B-Signal vorhanden ist. In diesem Modus ist GO.8 auf A, wenn B.Beat auf Stopp steht, und bleibt auf A, auch wenn B.Beat auf Play steht. GO.8 schaltet nur um, wenn B.Beat A. abstürzt.

Dadurch wird die Anzahl der Umschaltvorgänge von G0.8 verringert, was zwei Vorteile mit sich bringt:

1.1. das Fernsehgerät verliert nicht kurzzeitig das Signal (schwarzer Bildschirm)
2.2. verlängert die Lebensdauer der Relais.

Wenn der Modus AUTO Switch ausgewählt ist und die Taste SELECT AB gedrückt wird, erscheint diese Meldung 3 Sekunden lang.

Wählen Sie die Funktion Ground Lift, um die Einstellungen für den Masseausgang zu ändern. Es gibt drei Möglichkeiten: off, on und custom. Mit der Option Ground lift ON werden die Kabel der Erdungsausgänge physisch getrennt. In manchen Fällen reicht dies aus, um Hintergrundgeräusche aufgrund der Verbindung der Massen der verschiedenen miteinander verbundenen Geräte (ground-loop) zu eliminieren. Normalerweise sollte sie deaktiviert bleiben und nur im Falle von Massenlärm aktiviert werden.

Ground LIFT Custom: Hier können Sie auswählen, welche Kanäle mit GROUND verbunden werden sollen. Drücken Sie ENTER, um die Masseverbindung zu aktivieren. Drücken Sie erneut die Eingabetaste, um die Verbindung zu deaktivieren. Drehen Sie den Alpha-Dial, um den Interventionskanal auszuwählen.

DE GO.8

DE GO.8

Mit der MUTE-Funktion können Sie alle GO.8-Ausgänge stummschalten. Wenn sie aktiviert ist, erscheint eine Meldung, die auf diesen Status hinweist. Ein GO.8 in der MUTE-Position gibt keinen Ton von sich.

Hier ist die Nachricht:

Um MUTE zu deaktivieren, die ENTER (Alpha-Dial) 2 Sekunden lang gedrückt halten.

SYNCHRONISIERUNG VON TRACK SYNCHRONISIERUNG-TMONWITHTRACKem B.Beat Ma-FÜR GO.8 MIT DEV COMPUTER FÜR GO.8 MIT DEM COMPUTER 4.7 oder höher geschrieben.

Verbindungsplan zwischen Computer und GO.8

Um eine Synchronisationsspur für G08 zu erzeugen, können Sie Ihren Daw verwenden: Fügen Sie im Projekt eine Audiospur hinzu und erzeugen Sie ein Signal mit einem Sinustan mit einer Frequenz von 1 kHz und einer Amplitude von 0 dB (oder dem Wert, den Sie normalerweise als Referenz verwenden). EEs ist wichtig, dass die Spur keine anfängliche Stille aufweist und dass die Dauer der längsten Audiospur des bearbeiteten Projekts entspricht.

Die erzeugte Audiospur sollte auf den Eingangskanal 8 von GO.8 geroutet werden

VERWENDUNG VON GO.8 VERWENDUNG VON GO.8 MIT B.BEATMIT B.BEAT

Es gibt zwei Möglichkeiten:

TRACK SYNCH ODERTRION-TRACK SYNCH ODER DRONE gene Synch-Spur mit einem

Die Synch- oder Drone-Spur ermöglicht die Synchronisierung der beiden Geräte und deren redundante Verwaltung durch den GO.8. Dieses spezielle Signal muss immer an den Audiokanal 8 von GO.8 gesendet werden, damit es richtig funktioniert. Wenn mehr als ein GO.8 in Kaskade verwendet wird, sollte die DRONE-Spur an den ersten GO.8 in der Reihe adressiert werden.

1-kHz-Signal verwenden, mit dieser Option werden ein Audiokanal und eine Spur aktiviert.
2. Eine Spur verwenden, auf der Sie ein 21-kHz-Signal aufzeichnen können. Mit dieser Option müssen Sie keinen Kanal für das Synch-Signal festlegen. The Synch track is written with B.Be-at manager version 4.7 or later. To do this, enter the editing of the Audio project.

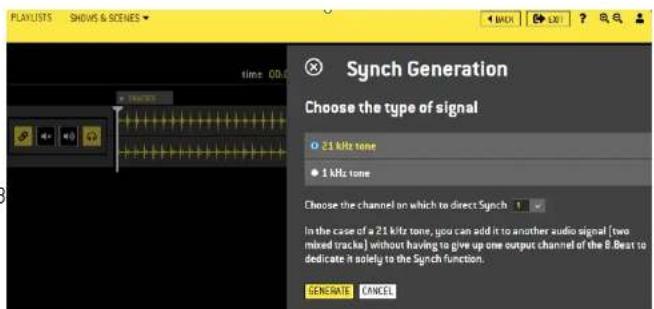

Gehen Sie dazu in die Bearbeitung des Audio-Projekts. Oben rechts befindet sich die Schaltfläche GO.8, die das Fenster zur Konfiguration des Sync-Signals öffnet.

Das Synch-Signal kann ein 1-kHz-Ton (Modus 1) oder ein 21-kHz-Ton (Modus

2) sein, ebenso wie der Audio-OUT-Kanal, auf den die Synch-Spur geroutet werden soll. Im Falle eines 21-kHz-Tons können Sie diesen zu einem anderen Audiosignal hinzufügen (zwei gemischte Spuren), ohne einen Ausgangskanal des B.Beat aufgeben zu müssen, um ihn ausschließlich dieser Synch-Funktion zu widmen. Die Konfiguration wird in diesem Fall automatisch vom System vorbereitet.

A + B CE 障选 B + - + - A B B B B
