BEDIENUNGSANLEITUNG MFS400R0APW MIDEA

Danke, dass Sie sich für Midea entschieden haben! Bitte lesen Sie die Bedienungsanleitung vor der Nutzung Ihres neuen Midea-Produkts sorgfältig durch, um sich mit dem ordnungsgemäßen und sicheren Gebrauch des Geräts vertraut zu machen.

INHALTSVERZEICHNIS

VIELEN DANK 01

SICHERHEITSHINWEISE 02

TECHNISCHE DATEN 05

PRODUKTÜBERSICHT 06

INSTALLATION 07

GEBRAUCH 10

REINIGUNG UND WARTUNG 13

STÖRBEHEBUNG 14

MARKENZEICHEN, UHRHEBERRECHTE UND RECHTLICHE HINWEISE 15

ENTSORGUNG UND RECYCLING 16

DATENSCHUTZHINWEISE 17

GARANTIE / SERVICE 18

SICHERHEITSHINWEISE

Bestimmungsgemäßer Gebrauch

Die nachfolgenden Sicherheitsinformationen dienen dazu, unvorhersehbare Risiken oder Schäden aufgrund einer unsicheren oder inkorrekten Anwendung des Geräts zu vermeiden. Bitte überprüfen Sie nach dem Erhalt die Verpackung und das Gerät, um sich davon zu überzeugen, dass das Gerät in einwandfreiem Zustand ist und so ein sicherer Betrieb gewährleistet werden kann. Falls Schäden vorhanden sind, wenden Sie sich an Ihren Händler. Bitte beachten Sie, dass das Gerät aus Gründen Ihrer Sicherheit nicht modifiziert oder verändert werden darf. Bei Zweckentfremdung können Gefahren verursacht werden und Sie verlieren Ihren Garantieanspruch.

Erläuterung von Symbolen

Gefahr

Dieses Symbol weist auf gesundheits- und lebensbedrohliche Gefahren aufgrund von äußerst entflammbaren Gasen hin.

Warnung vor elektrischer Spannung

Dieses Symbol weist auf gesundheits- und lebensbedrohliche Gefahren aufgrund elektrischer Spannung hin.

Warnung

Dieses Signalwort weist auf eine Gefahr mittlerer Risikostufe hin, die, sofern sie nicht abgewendet wird, schwere oder tödliche Verletzungen zur Folge haben kann.

Vorsicht

Dieses Signalwort weist auf eine Gefahr niedriger Risikostufe hin, die, sofern sie nicht abgewendet wird, leichte oder moderate Verletzungen verursachen kann.

Achtung

Dieses Signalwort weist auf wichtige Informationen (z.B. Sachschäden) jedoch nicht auf eine Gefahr hin.

Anleitung befolgen

Dieses Symbol weist darauf hin, dass Wartungstechniker das Gerät nur gemäß der Bedienungsanleitung bedienen und warten dürfen.

Lesen Sie diese Bedienungsanleitung vor dem Gebrauch/ der Inbetriebnahme sorgfältig und gründlich durch. Bewahren Sie die Anleitung für ein späteres Nachschlagen in der Nähe des installierten Geräts auf!

Vorsicht

• Lesen Sie die Sicherheitshinweise und Anleitungen sorgfältig durch.
• Dieses Gerät ist geeignet für den Gebrauch durch Kinder ab 8 Jahren sowie durch Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und Kenntnisse, sofern sie beaufsichtigt oder hinsichtlich der sicheren Nutzung des Geräts angeleitet werden und die damit einhergehenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.
  Reinigungsarbeiten und Benutzerwartungen dürfen von Kindern nur unter Aufsicht durchgeführt werden.

- Elektrische Geräte gehören nicht in die Hände von Kindern oder gebrechlichen Personen. Diese dürfen das Gerät nur unter Aufsicht verwenden.

- Trennen Sie das Gerät vom Netzstrom, bevor Sie es reinigen oder während es nicht in Gebrauch ist.

- Nach der vollständigen Installation des Geräts darf das Schutzgitter nicht mehr abgenommen werden.

• Trennen Sie das Gerät vor der Reinigung vom Netzstrom.
• Das Schutzgitter darf für die Reinigung der Rotorflügel nicht demontiert/ geöffnet werden.
• Wischen Sie das Gehäuse des Geräts und die Rotorflügel mit einem leicht angefeuchteten Lappen ab.

- Stecken Sie während des Betriebs weder Finger noch Stifte oder andere Gegenstände durch das Sicherheitsgitter des Geräts.

- Trennen Sie das Gerät vom Netzstrom, bevor Sie es an einen anderen Ort stellen.

- Nur für den privaten Gebrauch in Innenräumen.

⚠️ Warnung

• Ein beschädigtes Netzkabel muss vom Hersteller, dessen Kundendienst oder einer ähnlich qualifizierten Fachkraft ersetzt werden, um Gefahrensituationen zu vermeiden.
• Um Gefahren durch Stromschläge zu vermeiden, dürfen das Gerät, dessen Kabel und der Stecker nicht in Wasser oder andere Flüssigkeiten getaucht werden.
• Trennen Sie das Gerät vom Netzstrom, bevor Sie es reinigen oder während es nicht in Gebrauch ist.
• Das Gerät muss vom Netzstrom getrennt werden, bevor das Schutzgitter entfernt wird.
• ENTSORGUNG: Elektrische Geräte dürfen nicht über den Hausmüll entsorgt werden, sondern müssen an entsprechenden Sammelstellen abgegeben werden. Auf Ihrer Behörde vor Ort erhalten Sie Informationen über Standorte von Sammelstellen. Falls elektrische Geräte auf Deponien oder Müllhalden entsorgt werden, können gefährliche Substanzen in das Grundwasser gelangen und so die Gesundheit und das Wohlbefinden beeinträchtigen.

TECHNISCHE DATEN

Produktmodell	MFS400R0APHMFS400R0APW
Spannung	220-240V~
Frequenz	50Hz
Nennleistung	50W

ParameterSymbolWert			Einheit
Maximales Gebläse	F	61,77	m^3/min
Eingangsleistung Gebläse	P	40,30	W
Servicewert	Sv	1,53	(m^3/min)W
Energieverbrauch Standby	PSB	0,31	W
Energieverbrauch im ausgeschalteten Zustand	POFF	-	W
Schallleistungspegel	LWA	56,55	dB(A)
Maximale Luftgeschwindigkeit	C	2,94	Meter/Sek.
Saisonaler Energieverbrauch	Q	13,24	kWh/a
Messnorm für Servicewert	EN IEC 60879:2019
Kontaktdaten für weitere Informationen	Midea Italia S.rl. a socio unico Viale Luigi Bodio 29/37 20158 Milano Italia midea.com/it

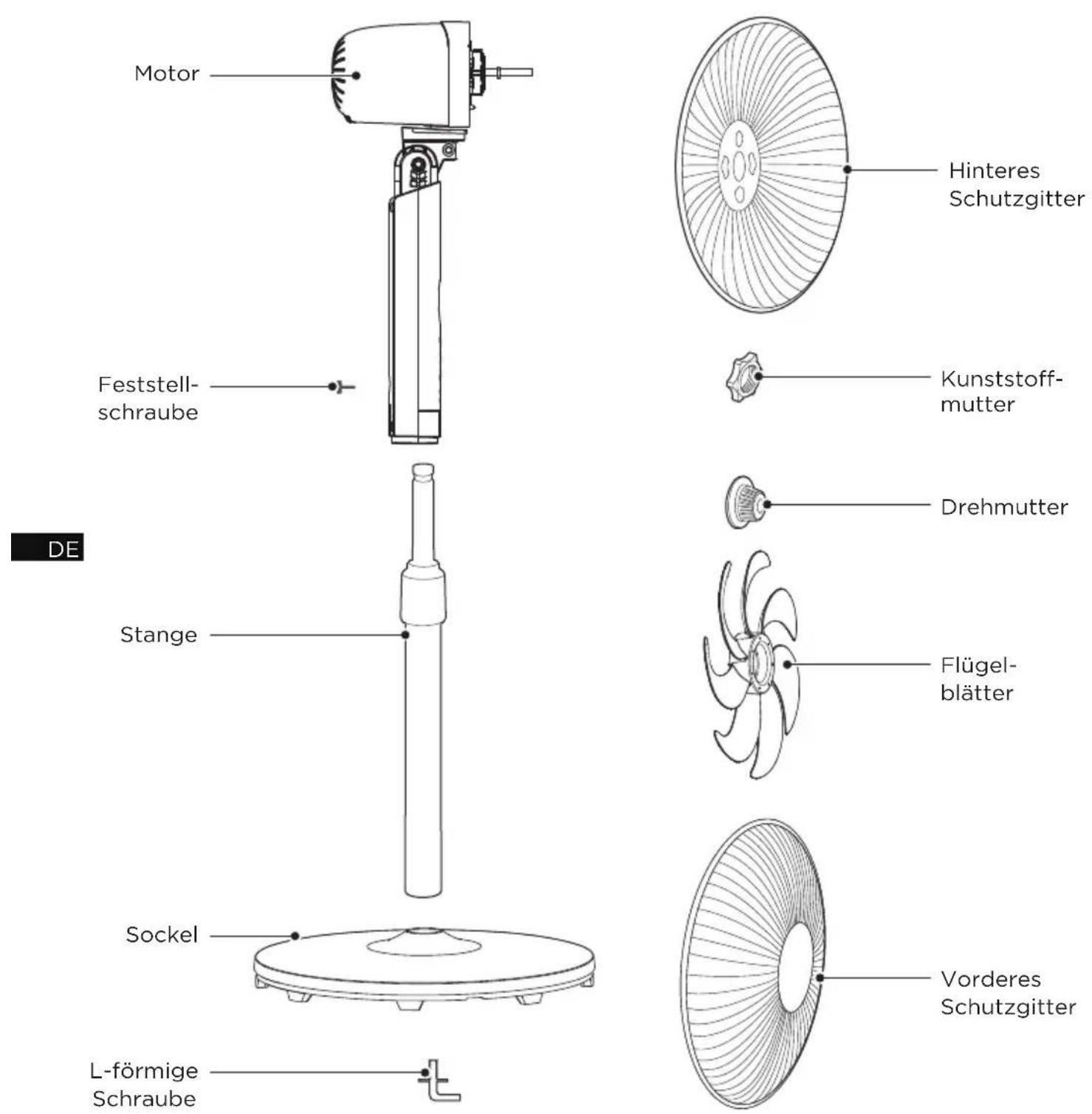

PRODUKTÜBERSICHT

Teilebezeichnung

Motor Feststell- schraube Stange Sockel L-förmige Schraube Hinteres Schutzgitter Kunststoff- mutter Drehmutter Flügel- blätter Vorderes Schutzgitter

HINWEIS

Die Abbildungen in dieser Anleitung dienen nur der Veranschaulichung und können vom tatsächlichen Produkt abweichen.

Entfernen Sie vor der Installation die entsprechenden Komponenten.

INSTALLATION

Installationsschritte

HINWEIS

Entfernen Sie zunächst die L-förmigen Schrauben von der Stange sowie die Drehmutter und die Kunststoffmutter, bevor Sie mit der Installation beginnen.

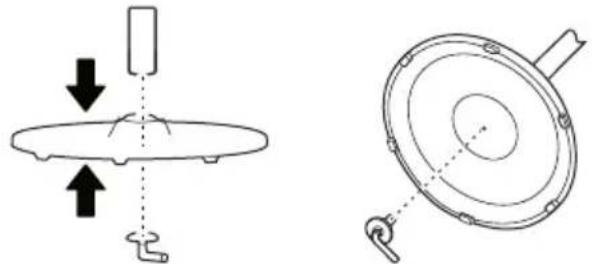

1 Sockel installieren

Richten Sie die untere Stange und den Sockel miteinander aus und verbinden Sie beide Teile mit den Schrauben des Sockels.

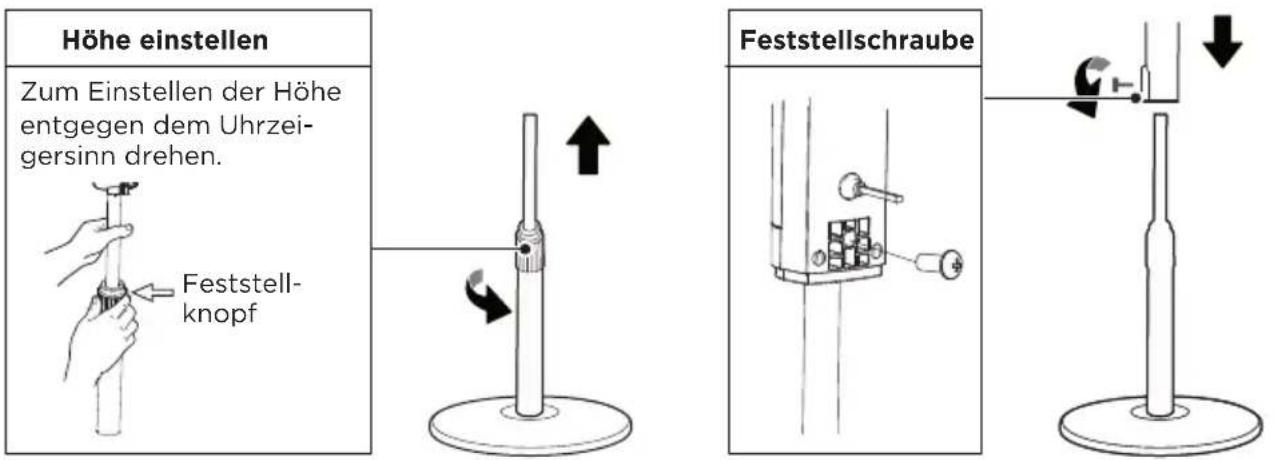

2.1 Lösen Sie den Feststellknopf an der Stange, um die innere Stange bis zur gewünschten Höhe herauszuziehen. Sichern Sie die innere Stange mithilfe des Feststellknopfs.
2.2 Installieren und sichern Sie den Motor mithilfe der Feststellschraube.

Höhe einstellen Zum Einstellen der Höhe entgegen dem Uhrzei- gersinn drehen. Feststell- knopf Feststellschraube

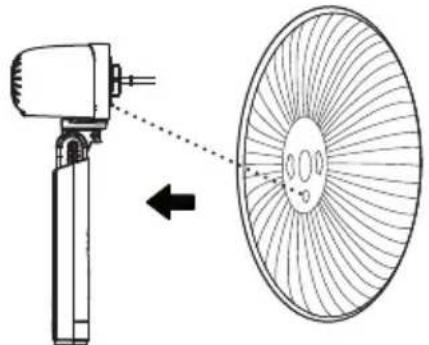

3 Hinteres Schutzgitter installieren

Richten Sie die Öffnungen des hinteren Schutzgitters mit den Erhebungen am Motorgehäuse aus.

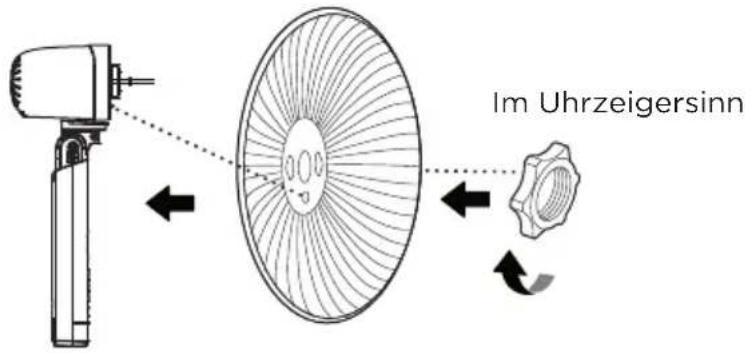

4 Kunststoffmutter installieren

Drehen Sie die Kunststoffmutter im Uhrzeigersinn fest, um das hintere Schutzgitter zu sichern.

Im Uhrzeigersinn

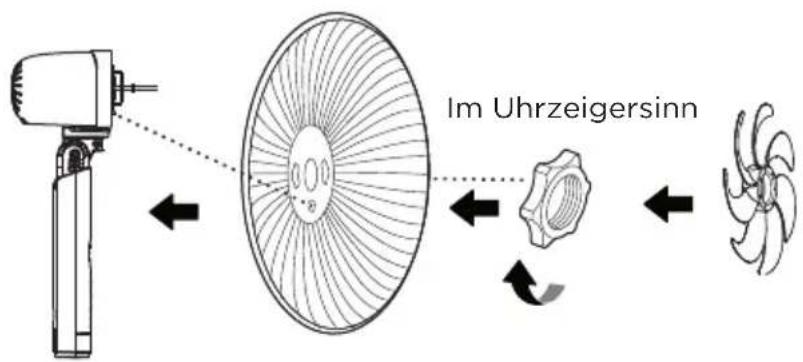

5 Flügelblätter installieren

Befestigen Sie die Flügelblätter und drehen Sie diese dann mit Ihrem Finger, um sich über deren ordnungsgemäßen Gebrauch zu vergewissern.

Im Uhrzeigersinn

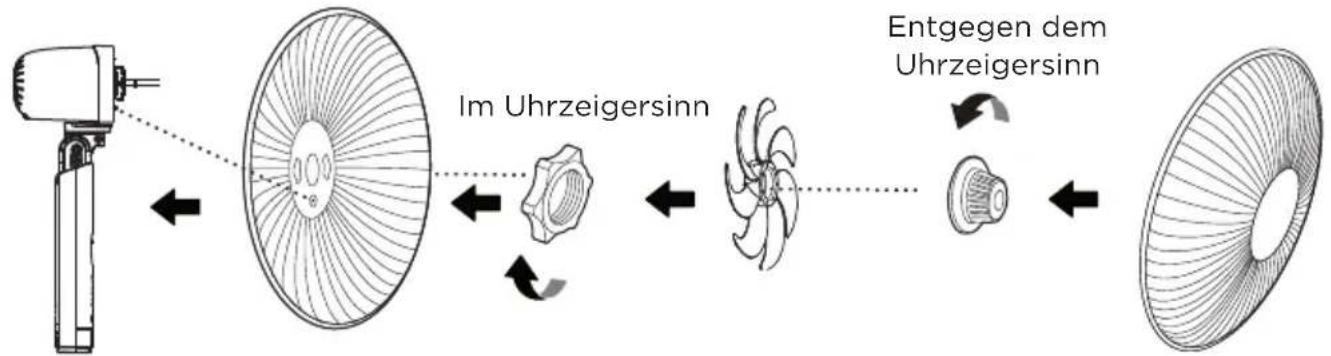

6 Drehmutter installieren

Drehen Sie die Drehmutter entgegen dem Uhrzeigersinn fest und installieren Sie dann das vordere Schutzgitter.

7 Vorderes Schutzgitter installieren

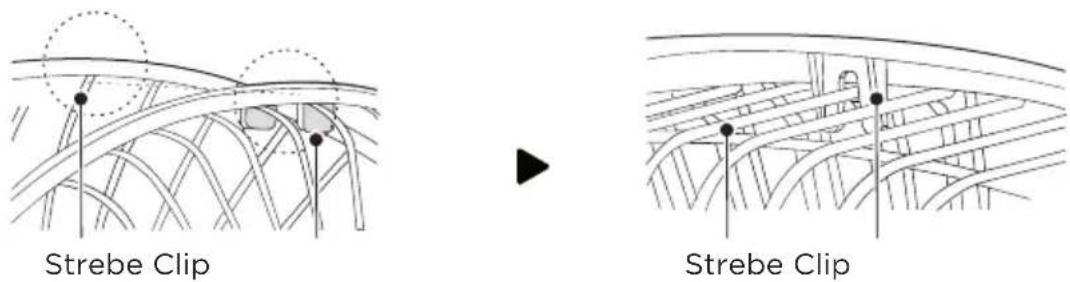

7.1 Richten Sie die Clips des vorderen Gitters von oben nach unten beginnend mit der obersten Strebe des hinteren Gitters aus.

Verriegeln Sie die Clips nach der korrekten Ausrichtung von hinten nach vorn; siehe Abbildung.

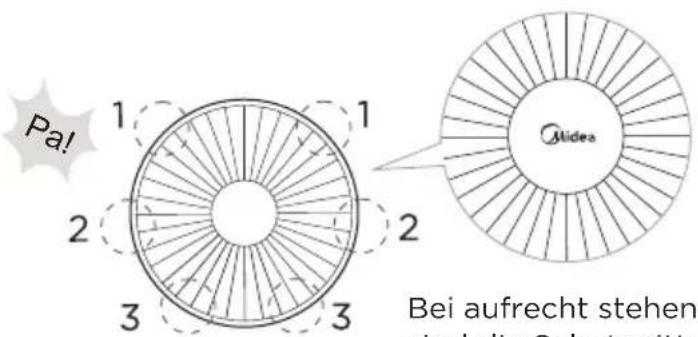

7.2 Drücken Sie die Schutzgitter mit beiden Händen zusammen, bis alle Clips mit einem „Klickgeräusch“ eingerastet sind.

Pa! 1 1 2 2 3 3 Midea Bei aufrecht stehen in line Soluten with

Bei aufrecht stehendem Logo sind die Schutzgitter richtig ausgerichtet.

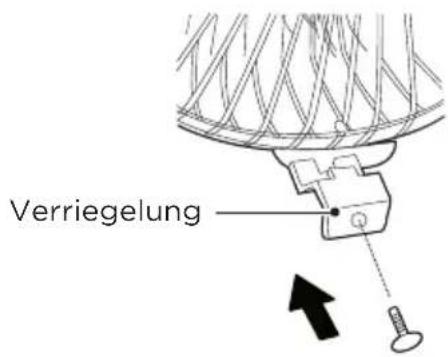

7.3 Verriegelung installieren

Verriegelung

DE

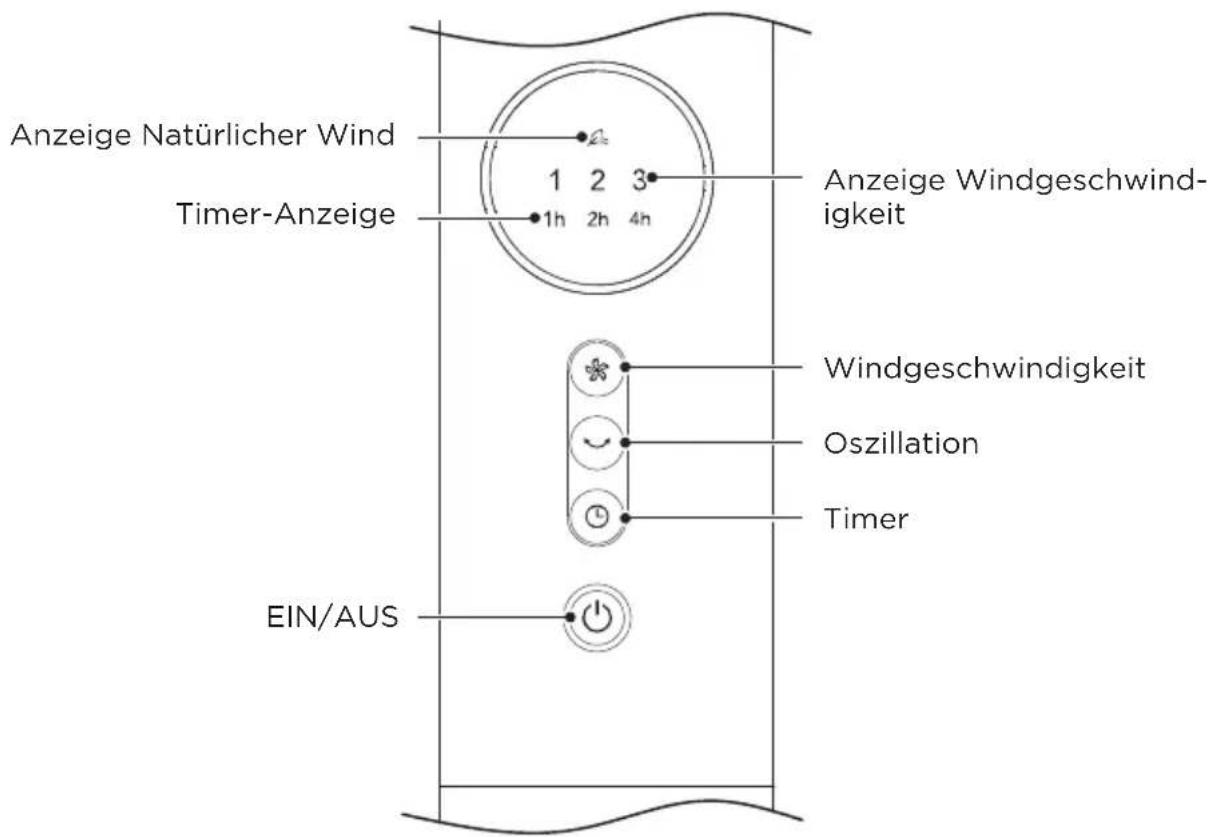

Tasten und Funktionen

Anzeige Natürlicher Wind Timer-Anzeige 1 2 3 1h 2h 4h Anzeige Windgeschwind- igkeit Windgeschwindigkeit Oszillation Timer EIN/AUS

		FunktionTaste
	EIN/AUS	• Mit dieser Taste schalten Sie das Gerät ein. Das Gerät startet mit niedriger Geschwindigkeit. Durch erneutes Drücken schalten Sie das Gerät wieder aus.
	TIMER	• Mit jedem Drücken der TIMER-Taste erhöht sich die Betriebsdauer schrittweise. Wenn das Gerät zum Beispiel 7 Stunden lang laufen soll, drücken Sie die Taste so oft, bis die Anzeigen 1, 2 und 4 gleichzeitig leuchten.• Die Betriebsdauer beträgt dann 1+2+4=7 Stunden. Die von den Anzeigelampen angedeutete Betriebsdauer erhöht sich mit jedem Drücken um jeweils 1 Stunde. Drücken Sie die TIMER-Taste nicht, falls das Gerät kontinuierlich laufen soll. In solch einem Fall leuchtet keine der Timer-Anzeigen.
	OSZILLATION	• Drücken Sie diese Taste während des Betriebs, um die Oszillation ein-/ auszuschalten.
	WINDGESCH-WINDIGKEIT	• Mit dieser Taste wählen Sie die Windgeschwindigkeit wie folgt aus: Stufe 1 → Stufe 2 → Stufe 3 → Natürlicher Wind.

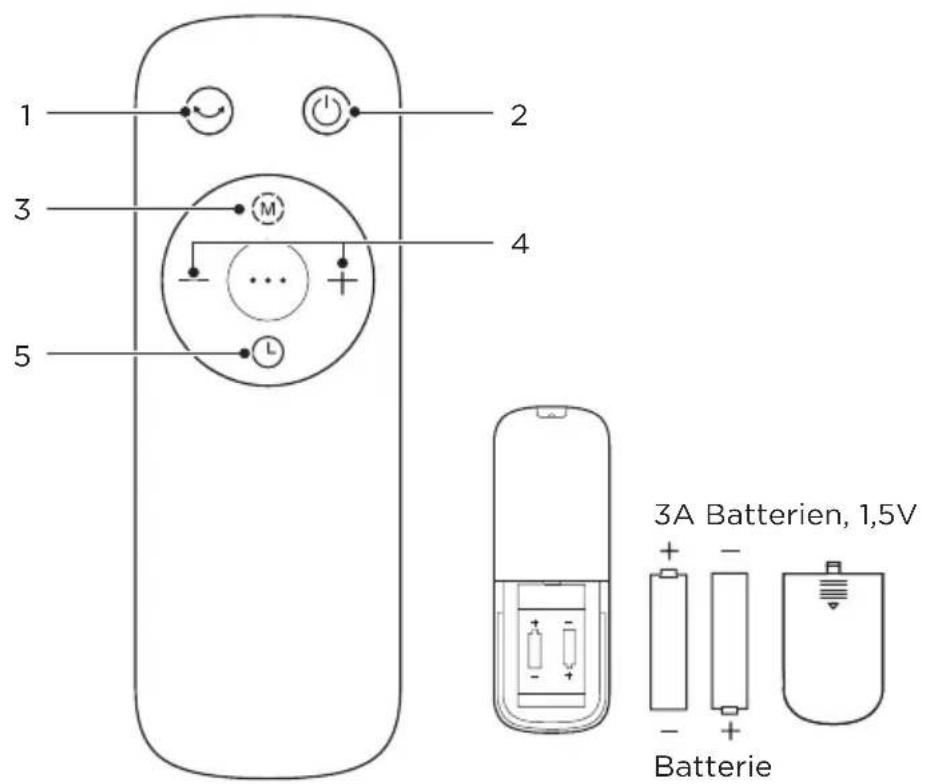

Fernbedienung

• Die Fernbedienung hat eine Reichweite von 5 Metern zur Vorderseite des Geräts sowie einen Winkelbereich von 30 Grad.
• Die Batterie enthält Schwermetalle, Säuren, Basen, usw., die gesundheitsschädlich sind. Die Batterie muss daher getrennt vom Hausmüll entsorgt werden.

1 2 3 4 5 3A Batterien, 1,5V + - + - Batterie

		FunktionTasteNr.
1		• Oszillationsfunktion ein-/ ausschalten.
2		• Start/Standby.
3		• Umschalten zwischen normalem und natürlichem Windmodus.
4		• Einstellen der Windgeschwindigkeit.
5		• Programmierte Einschaltung/ Abschaltung einstellen.

Batterien einlegen

Batterie nicht im Lieferumfang enthalten

1 Öffnen Sie das Batteriefach durch Verschieben der Abdeckung.

2 Legen Sie die Batterien gemäß Abbildung 2 ein.

3 Installieren Sie dann wieder die Batteriefachabdeckung.

- Verwenden Sie Mangan- oder Alkalibatterien des Typs „AAA“.

Warnhinweise für Batterien

• Batterien dürfen nicht ins Feuer geworfen werden; sie könnten explodieren oder auslaufen.
• Alte und neue Batterien dürfen nicht gemeinsam verwendet werden.
• Alkali-Batterien, herkömmliche Batterien (Kohle-Zink) und wiederaufladbare Batterien (Nickel-Kadmium) dürfen nicht gemeinsam verwendet werden.
• Nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden.
• Legen Sie Batterien der richtigen Polarität entsprechend ein.
• Entfernen Sie leere Batterien aus dem Gerät.
• Entfernen Sie die Batterien aus der Fernbedienung vor der deren Entsorgung und entsorgen Sie die Batterien umweltgerecht.

REINIGUNG UND WARTUNG

Das Gerät muss nur geringfügig gewartet werden. Versuchen Sie nicht, es selbständig zu reparieren. Lassen Sie Reparaturen nur von qualifizierten Fachkräften durchführen.

1. Trennen Sie vor der Reinigung und Demontage das Gerät vom Netzstrom.
2. Um eine adäquate Luftzirkulation um den Motor herum zu gewährleisten, müssen die Belüftungsöffnungen an der Rückseite des Motors immer sauber sein. Zum Entfernen von Staub darf das Gerät nicht demontiert werden.

Wischen Sie die äußeren Oberflächen mit einem weichen Lappen, den Sie mit einem milden Reinigungsmittel leicht anfeuchten, ab.

1. Verwenden Sie keine Scheuermittel oder Lösungsmittel, da diese die Oberfläche zerkratzen würden.
2. Verwenden Sie keine der folgenden Reinigungsmittel: Benzol, Verdünner.
3. Achten Sie darauf, dass weder Wasser noch andere Flüssigkeiten in das Motorgehäuse oder die inneren Teile eindringen.
4. Trennen Sie das Gerät vor der Reinigung vom Netzstrom.
5. Reinigen Sie Kunststoffteile mit einem weichen Lappen, den Sie mit einem milden Reinigungsmittel leicht anfeuchten. Entfernen Sie Rückstände mit einem trockenen Lappen.

STÖRBEHEBUNG

Während des Betriebs können Fehler oder Fehlfunktionen auftreten. In der nachfolgenden Übersicht finden Sie Informationen zu potenziellen Fehlfunktionen und darüber, wie diese verursacht und behoben werden können. Bitte lesen Sie diese Übersicht sorgfältig durch, um Zeit und Kosten für den Anruf des Kundendiensts zu sparen.

	Ursache BehebungProblem
Gerät funktioniert nach der Installation nicht ordnungsgemäß.	Netzkabel nicht richtig angeschlossen oder hat keinen guten Kontakt.	Vergewissern Sie sich, dass der Netzstecker richtig in der Steckdose sitzt.
	Gerät nicht über die Betriebstaste am Gerät eingeschaltet.	Schalten Sie das Gerät mit der entsprechenden Taste ein.
Fernbedienung funktioniert nicht.	Batterie muss ersetzt werden.	Ersetzen Sie die Batterie.
	Abstand zwischen Fernbedienung und Gerät ist höher als 5 m.	Halten Sie die Fernbedienung näher an das Gerät und vergewissern Sie sich, dass diese direkt auf das Display gerichtet ist.

DE

MARKENZEICHEN, UHRHEBERRECHTE UND RECHTLICHE HINWEISE

Logo Midea, Wortmarken, Handelsnamen, Handelsaufmachungen und alle Versionen davon sind wertvolle Vermögenswerte von Midea und verbundenen Unternehmen, an denen Midea Marken, Urheberrechte und andere geistige Eigentumsrechte besitzt, sowie sämtliche Vermögenswerte, die sich aus der Verwendung eines Teils einer Midea-Marke ergeben. Die Verwendung der Marke Midea für kommerzielle Zwecke ohne die vorherige schriftliche Zustimmung von Midea stellt eine Markenverletzung bzw. einen unlauteren Wettbewerb dar, der gegen die einschlägigen Gesetze verstößt.

Diese Bedienungsanleitung wurde von Midea erstellt und Midea behält sich alle damit verbundenen Urheberrechte vor. Keine juristische Person oder Einzelperson darf diese Bedienungsanleitung ganz oder teilweise ohne die vorherige schriftliche Zustimmung von Midea verwenden, vervielfältigen, modifizieren, verteilen oder mit anderen Produkten bündeln oder verkaufen.

Alle erläuterten Funktionen und Anleitungen waren zum Zeitpunkt des Drucks aktuell.

DE

ENTSORGUNG UND RECYCLING

Wichtige Hinweise

Konformität mit der WEEE-Richtlinie zur Entsorgung von Altgeräten:

Dieses Gerät entspricht der EU WEEE-Richtlinie (2012/19/EU). Auf dem Gerät befindet sich eine Kennzeichnung, die das Gerät als elektrisches bzw. elektronisches Gerät (WEEE) klassifiziert.

Dieses Symbol weist darauf hin, dass das Produkt am Ende seiner Nutzungsdauer nicht über den normalen Haushaltsmüll entsorgt warden darf. Es muss an einer offiziellen Sammelstelle für das Recycling elektrischer und elektronischer Altgeräte abgegeben werden. Informationen über die Standorte solcher Sammelstellen erhalten Sie auf Ihrer Behörde vor Ort oder beim Händler, bei dem Sie das Gerät erworben haben. Jeder Haushalt leistet einen wichtigen Beitrag durch die

Wiederverwertung und das Recycling alter Geräte. Eine ordnungsgemäße Entsorgung des Geräts hilft dabei, negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

Konformität mit der RoHS-Richtlinie

Das von Ihnen erworbene Produkt ist konform mit der EU RoHS-Richtlinie (2011/65/EU). Es enthält keine der in der Richtlinie genannten schädlichen oder verbotenen Materialien.

Wichtige Hinweise

Die Verpackungsmaterialien des Produkts wurden gemäß nationalen Umweltvorschriften aus wiederverwertbaren Materialien hergestellt. Entsorgen Sie das Verpackungsmaterial nicht zusammen mit dem Hausmüll oder anderen Abfällen. Bringen Sie es zu einer von den örtlichen Behörden ausgewiesenen Sammelstelle für die Entsorgung von Verpackungsmaterial.

Zur Erbringung der mit dem Kunden vereinbarten Leistungen,

verpflichten wir uns, alle Bestimmungen des anwendbaren Datenschutzrechts gemäß den vereinbarten Ländern, in denen Dienstleistungen für den Kunden erbracht werden, sowie gegebenenfalls die EU-Datenschutzgrundverordnung (GDPR) uneingeschränkt einzuhalten.

Generell erfolgt unsere Datenverarbeitung zur Erfüllung unserer vertraglichen Verpflichtungen mit Ihnen und aus Gründen der Produktsicherheit, sowie zur Wahrung Ihrer Rechte im Zusammenhang mit Gewährleistungs- und

Produktregistrierungsfragen. In einigen Fällen, jedoch nur wenn ein angemessener Datenschutz gewährleistet ist, können personenbezogene Daten an Empfänger außerhalb des Europäischen Wirtschaftsraums übermittelt werden.

Für weitere Informationen wenden Sie sich bitte an unsern Datenschutzbeauftragten via [e-mail]. Um Ihre Rechte auszuüben, wie z. B. das Recht, der Verarbeitung Ihrer personenbezogenen Daten für Direktmarketingzwecke zu widersprechen, kontaktieren Sie uns bitte via [e-mail]. Weitere Informationen erhalten Sie über den QR-Code.

Garantie/Kundendienst

Wir gratulieren Ihnen zu Ihrem neuen Gerät und sind überzeugt, dass Sie mit diesem modernen Gerät zufrieden sein werden und Ihre Freude daran haben.

Wenn Sie jedoch einen Grund für eine Reklamation erkennen, nehmen Sie bitte Kontakt mit uns auf:

Midea Europe GmbH

Ludwig-Erhard-Str. 14

65760 Eschborn

Telefon: [phone] - 0

Fax: [phone]

E-mail: [e-mail]

Internet: www.midea.com/de

Kundendienst:

Telefon: [phone] - 0

Fax: [phone]

E-mail: [e-mail]

Geben Sie im Fall einer technischen Störung Ihre genaue Adresse, Telefonnummer, Kaufvertragsnummer und den Gerätetyp (vom Typenschild des Geräts) an.

Eine genaue Fehlerbeschreibung spart Zeit und Geld. Bei speziellen Fragen wenden Sie sich bitte an den Kundendienst.

Vor dem Anruf beim Kundendienst:

DE

Überprüfen Sie, ob ein Bedienungsfehler oder eine Ursache vorliegt, die nichts mit der Funktion Ihres Geräts zu tun hat.

Bitte beachten Sie den Hinweis im Benutzerhandbuch und prüfen Sie, ob:

• der Netzstecker in der Steckdose steckt;
• der Netzstecker beschädigt ist;
• der Strom eingeschaltet ist.

Garantiebedingungen

Dieses Gerät wurde gemäß den modernsten Methoden gefertigt und getestet. Der Verkäufer garantiert einwandfreies Material und ordnungsgemäße Fertigung für einen Zeitraum von 36 Monaten ab Verkaufsdatum für den Endverbraucher. Das Gerät ist nicht für den kommerziellen Gebrauch geeignet.

Der Garantieanspruch erlischt bei einem Eingriff des Käufers oder Dritten. Schäden, die durch unsachgemäße Behandlung oder Bedienung, fehlerhafte Installation oder Lagerung, unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder andere äußere Einflüsse verursacht werden, fallen nicht unter diese Garantie.

Bei Reklamationen behält sich der Hersteller das Recht vor, defekte Teile nachzubessern oder das Gerät zu ersetzen oder auszutauschen.

Nur wenn es nicht möglich ist, den bestimmungsgemäßen Gebrauch des Geräts durch Reparatur oder Austausch des Gerätes zu erreichen, kann der Käufer innerhalb von 6 Monaten ab Kaufdatum eine Minderung des Kaufpreises oder die Aufhebung des Kaufvertrags verlangen.

Schadenersatzansprüche, auch für Folgeschäden, sind ausgeschlossen, es sei denn, sie beruhen auf Vorsatz oder grober Fahrlässigkeit.

Der Garantieanspruch besteht nur bei Vorlage des Produkts und des Kaufbelegs. Diese Garantie ist innerhalb Deutschlands gültig.
