BEDIENUNGSANLEITUNG Rider P 524XR EFI HUSQVARNA

DE Bedienungsanweisung 2-96

Einleitung	2
Sicherheit	13
Montage	28
Betrieb	31
Wartung	46
Fehlerbehebung	76
Transport, Lagerung und Entsorgung	84

Technische Daten	87
Zubehör	95
Service	95
Gewährleistung	95
Eingetragene Marken	95
Konformitätserklärung	96

Einleitung

Fernbedienung

Anweisungen zur Fernbedienung finden Sie unter Fernbedienung auf Seite 10.

Inspektion vor der Auslieferung und Artikelnummern

Hinweis: Eine Inspektion vor der Auslieferung wurde für dieses Gerät vorgenommen. Stellen Sie sicher, dass Sie eine unterschriebene Kopie des Auslieferungsinspektions-Dokuments von Ihrem Händler erhalten.

Kontakt Information der Servicewerkstatt:
Dieses Handbuch gehört zum Gerät mit der Artikelnummer/Seriennummer:
/
Motor:
Getriebe:

Gerätebeschreibung

Bei diesem Gerät handelt es sich um einen Frontmäher. Als Antriebsaggregat dient ein Benzinmotor. Das Gerät ist mit einem Display, Scheinwerfern und Allradantrieb (AWD) ausgestattet. Mit den Vorwärts- und Rückwärts-Pedalen kann der Fahrer die Geschwindigkeit schrittweise anpassen. Sie können das Gerät mit verschiedenen Arten von Mähdecks oder anderen von Husqvarna zugelassenen Geräten verwenden. Das Gerät verfügt über integrierte Warnlichter und kann vom Sitz aus oder mit der Fernbedienung bedient werden.

Verwendungszweck

Das Gerät ist für den Grasschnitt in gewerblichen Bereichen konzipiert. Bringen Sie optionales Zubehör

an, um das Gerät für weitere Aufgaben zu verwenden. Wenden Sie sich bitte an einen Husqvarna-Händler in Ihrer Nähe, um weitere Informationen über verfügbares Zubehör zu erhalten.

Versichern Sie Ihr Gerät

Vergewissern Sie sich, dass für Ihr neues Gerät Versicherungsschutz besteht. Sprechen Sie mit Ihrer Versicherungsgesellschaft, wenn Sie nicht sicher sind. Wir empfehlen Ihnen eine umfassende Versicherung, die Dritte, Feuer, Beschädigung, Diebstahl und Haftung einschließt.

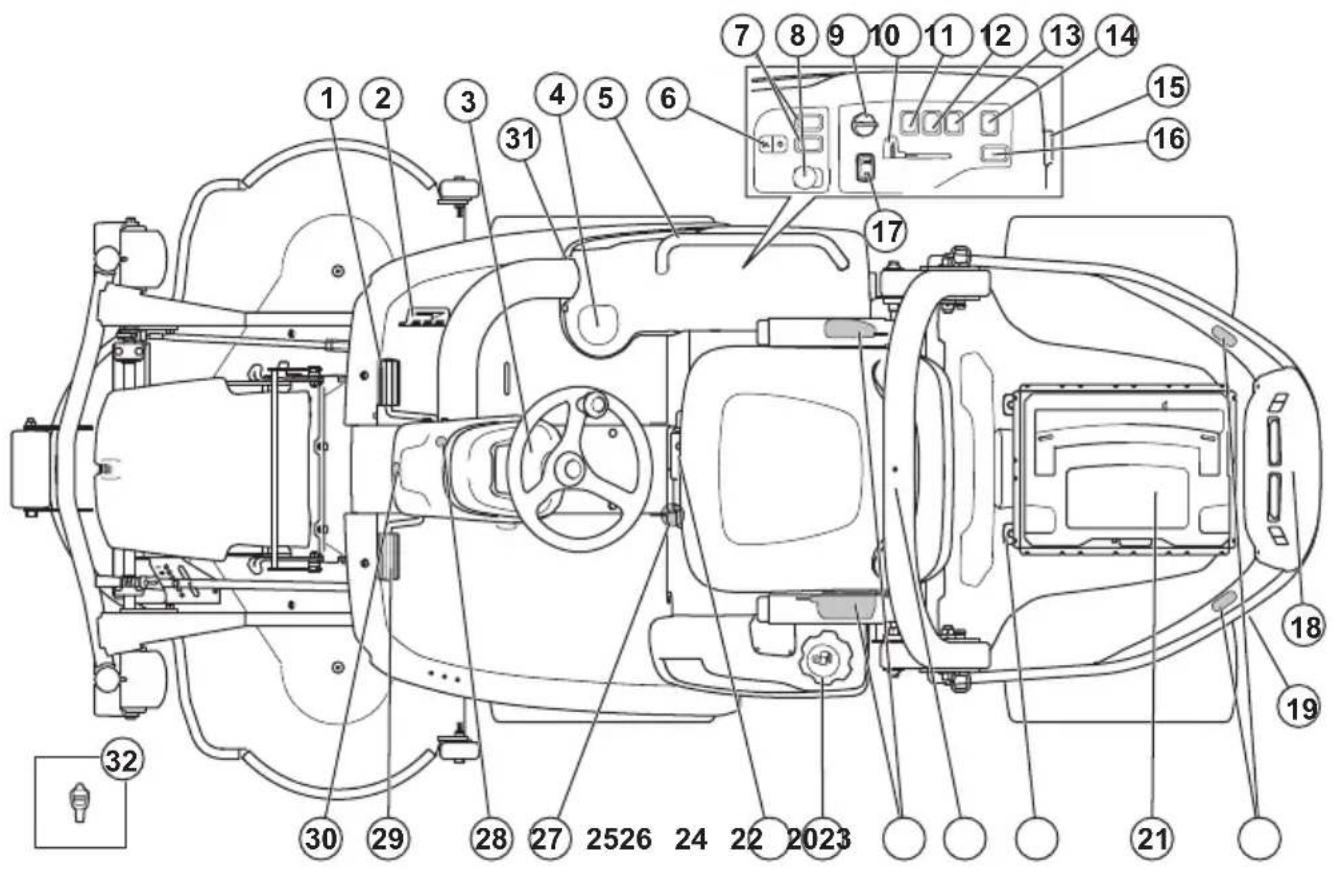

1. Vorwärtspedal
2. Rückwärtspedal
3. Display
4. Becherhalter
5. Handgriff (Zubehör)
6. Elektrischer Hub für das Mähdeck
7. Funktionstaste für Zubehörteile (Zubehör) vorne
8. Zapfwellenschalter
9. Zündschlüssel
10. Gashebel
11. Scheinwerferschalter
12. Schalter für Warnleuchten
13. Schalter für Steckdose, 12 V
14. Schalter für AUX-Steckdose, 12 V (Zubehör)
15. Steckdose, 12 V

16. Funktionstaste für Zubehörteile (Zubehör) hinten

17. Schalter für Fernsteuerungsmodus

18. AUX-Steckdose hinten, 12 V (Zubehör)
19. Bypassventil für das hintere Getriebe
20. Warnleuchten hinten
21. Aufbewahrungsbox der Fernbedienung
22. Schienen
23. ROPS (Überrollschutz)
24. Sicherheitsgurt
25. Kraftstofftankdeckel
26. Sitzeinstellungshebel
27. Bypassventil für das vordere Getriebe
28. Feststellbremsen-Dauerarretierung
29. Feststellbremse
30. Warnleuchte vorne
31. AUX-Steckdose vorne, 12 V (Zubehör)
32. Werkzeug

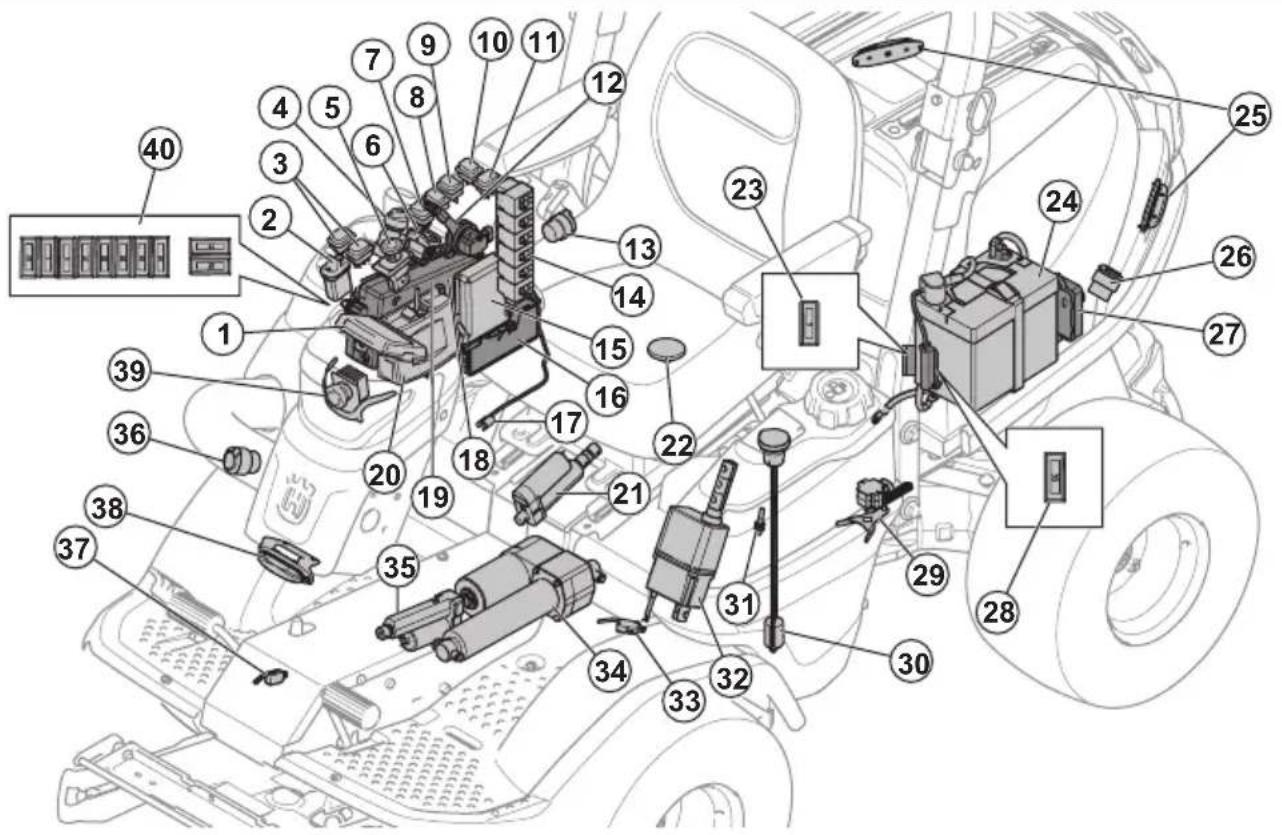

1. Display

2. Funktionstaste für Mähdeckhub

3. Funktionstaste für Zubehörteile (Zubehör)

4. Zündschlüssel

5. Zapfwellenschalter

6. Schalter für Fernsteuerungsmodus

7. Scheinwerferschalter

8. Schalter für Warnleuchten

9. Schalter für Steckdose, 12 V

10. Schalter für AUX-Steckdose, 12 V (Zubehör)

11. Funktionstaste für Zubehörteile (Zubehör)

12. EFI-Gashebel

13. Steckdose, 12 V

14. Relais

15. VCU (Fahrzeugsteuergerät)

16. Mäher-Steuereinheit

17. Hydrauliköltemperatursensor

18. Steuereinheit

19. Wartungsanschluss

20. Fernbedienungsempfänger

21. Auslöser für Fernsteuerungsmodus

22. OPC-Schalter

23. Sicherung für 12-V-Speicherspannung zum Steuermodul des Mähers, 3 A

24. Akku

25. Warnleuchten hinten

26. AUX-Steckdose hinten, 12 V (Zubehör)

27. EFI-Steuereinheit
28. Sicherung für die elektrische Betätigung des Mähdeckhubs, 30 A
29. Lenkwinkelsensor
30. Kraftstoffstandsensor
31. Näherungssensor
32. Antriebsdrehzahlstellglied
33. Mikroschalter für Feststellbremse
34. Elektrische Betätigung des Mähdeckhubs
35. Feststellbremsenstellglied
36. AUX-Steckdose vorne, 12 V (Zubehör)
37. Feststellbremsschalter
38. Warnleuchte vorne
39. Scheinwerfer
40. Sicherungen

Steckdosen

Das Gerät verfügt über folgende Steckdosen:

• 12-V-Steckdose
• 12-V-AUX-Steckdose vorne, (Zubehör)
• 12-V-AUX-Steckdose hinten, (Zubehör)

Die Sicherungen für die Steckdosen finden Sie unter Sicherungsübersicht auf Seite 54.

Informationen zur Lage der Steckdosen finden Sie unter Übersicht elektrisches System auf Seite 4.

Die Steckdosen können mit dem Schalter auf der Bedientafel mit Strom versorgt werden.

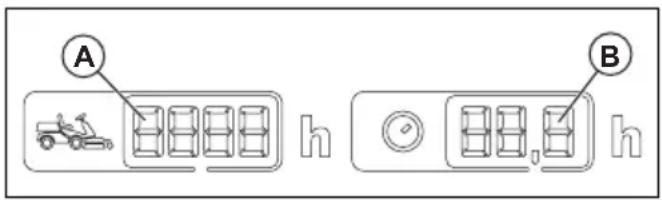

Betriebsstundenzähler

Das Gerät hat 2 Betriebsstundenzähler auf dem Display. Die Betriebsstundenzähler zeigen die Gesamtanzahl der Betriebsstunden des Motors (A) sowie die Anzahl der Betriebsstunden im Betriebszeitraum (B) an. Die letzte Ziffer des Betriebsstundenzählers für den Betriebszeitraum zeigt eine Zehntelstunde (6 Minuten) an.

Die Zeit bei eingeschalteter Zündung, aber abgestelltem Motor wird nicht registriert.

Hinweis: Der Gesamtbetriebsstundenzähler (A) zeigt nur volle Stunden an.

Hinweis: Ein Betriebszeitraum ist die Zeit, in der der Motor während eines Tages eingeschaltet war. Ein neuer Betriebszeitraum beginnt, wenn der Motor mindestens 6 h ausgeschaltet ist.

A B h 88,8 h

Steuernmodul Mäher

Das Gerät verfügt über ein Steuermodul für den Mäher, das dem Fahrer Informationen zum Gerät gibt. Die Informationen erscheinen auf dem Display auf dem Bedienfeld. Siehe Display auf Seite 7.

Durch das Steuermodul für den Mäher kann der Servicemechaniker (Händler) während der Wartung das Gerät zur Diagnose anschließen.

Fahrzeugsteuergerät (VCU)

Das Gerät verfügt über ein Fahrzeugsteuergerät (VCU). Das VCU steuert das Fernbedienungssystem.

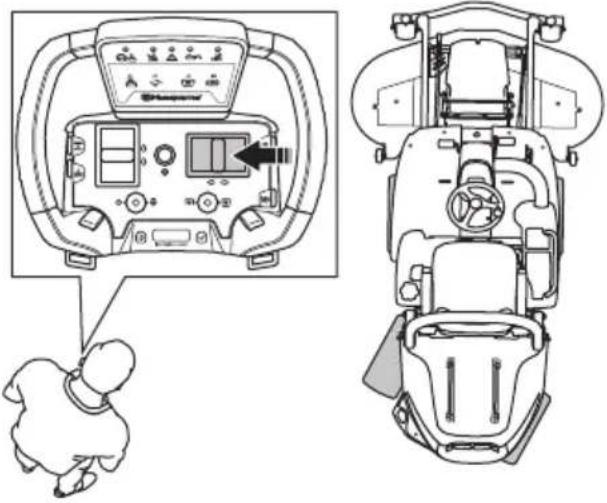

Empfänger für das Steuersignal der Fernbedienung

Das Gerät verfügt über einen Fernbedienungsempfänger, der Signale von der Fernbedienung empfängt.

Husqvarna Connect

Das Gerät verfügt über -Drahtlostechnologie und kann sich mit mobilen Geräten, die die Husqvarna Connect-Anwendung installiert haben, verbinden. Die Husqvarna Connect-Anwendung ist eine kostenlose Anwendung für Ihr Mobilgerät. Die Husqvarna Connect-Anwendung bietet erweiterte Funktionen für Ihr Husqvarna Gerät:

• Sperren und Entsperren Sie Funktionen, um eine unzulässige Betätigung des Geräts zu verhindern.
• Erweiterte Produktinformationen
• Informationen über Produkteile und -wartung sowie entsprechende Hilfe dazu.

Husqvarna Fleet Services™

Husqvarna Fleet Services ^™ ist eine Cloud-Lösung, durch die der Flottenmanager bei kommerzieller Anwendung eine Übersicht über alle Geräte erhält. Hier erfahren Sie mehr über Husqvarna Fleet Services ^™ siehe www.husqvarna.com.

So stellen Sie mit Husqvarna Fleet Services™ eine Verbindung zum Gerät her

1. Laden Sie die Husqvarna Fleet Services ^TM -App auf Ihr Mobilgerät herunter.
2. Melden Sie sich bei der Husqvarna Fleet Services ^TM -App an.
3. Befolgen Sie die Anweisungen, wie das Gerät mit Husqvarna Fleet Services ^™ zu verbinden ist.

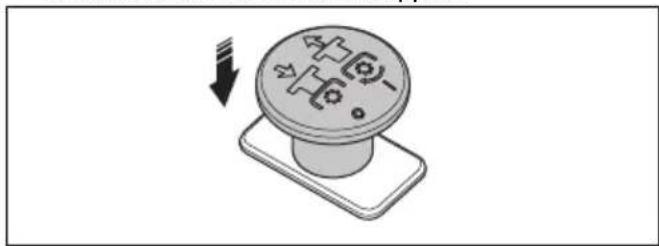

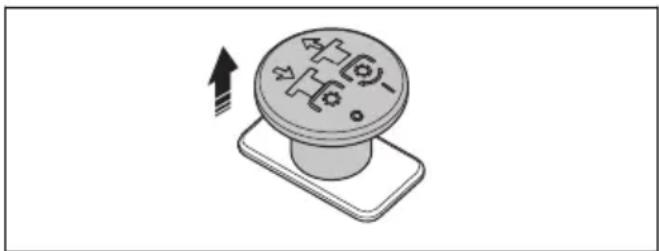

PTO-Knopf (Zapfwellenantrieb)

Mit dem PTO-Knopf werden die Zapfwellenkupplung und das Mähdeck oder andere daran angeschlossene Geräte ein- und ausgerückt. Befolgen Sie die korrekten Startbedingungen, um das Mähdeck zu aktivieren. Unter So kontrollieren Sie die Betriebsbedingungen auf Seite 17 finden Sie die richtigen Startbedingungen.

- Ziehen Sie den PTO-Knopf heraus, um den Antrieb für das Mähdeck oder andere Geräte zu aktivieren.

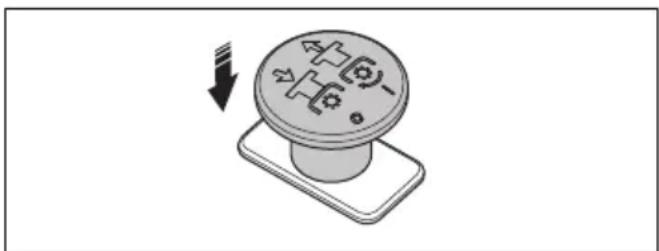

- Drücken Sie den PTO-Knopf wieder hinein, um den Antrieb für das Mähdeck oder andere Geräte zu deaktivieren.

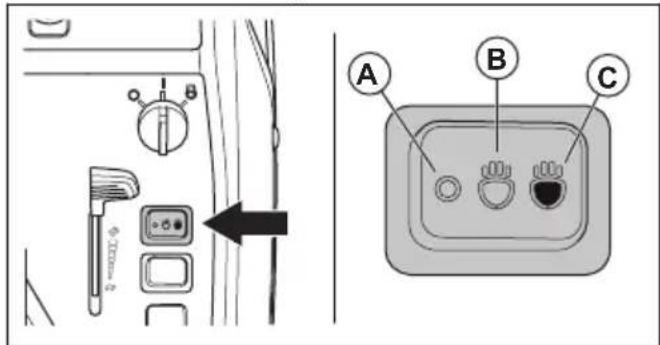

Der Scheinwerfer hat eine Arbeitsleuchte und eine Fernlichtleuchte.

- Drücken Sie den Ein-/Aus-Schalter in Position (A), damit die Beleuchtung erlischt.

• Drücken Sie den Ein-/Aus-Schalter in Position (B), damit der Arbeitsscheinwerfer eingeschaltet wird.
• Drücken Sie den Ein-/Aus-Schalter in Position (C), um die Fernleuchte und die Arbeitsleuchte einzuschalten.

Der Arbeitsscheinwerfer bleibt noch 3 Minuten lang eingeschaltet, nachdem der Zündschlüssel auf STOP gestellt wurde. Wenn die Scheinwerfer eingeschaltet sind, zeigt das Display das Symbol des Scheinwerfers an. Siehe Display auf Seite 7.

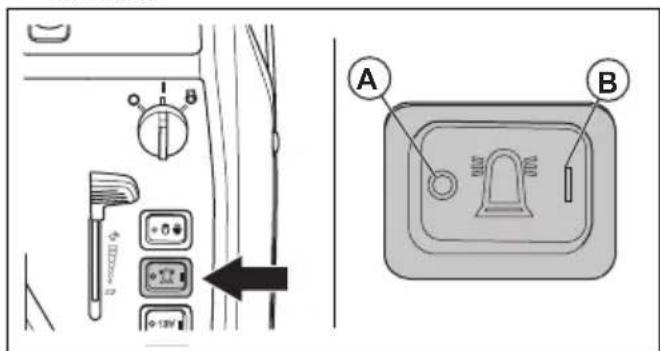

Warnlichter

Hinweis: Die Warnleuchten leuchten automatisch auf, wenn sich das Gerät im Fernsteuerungsmodus befindet.

Das Gerät verfügt über Warnleuchten vorn und hinten.

- Drücken Sie den Ein-/Aus-Schalter in Position (A), damit die Warnleuchten im manuellen Modus erlöschen.

- Drücken Sie den Ein-/Aus-Schalter in Position (B), damit die Warnleuchten im manuellen Modus eingeschaltet werden.

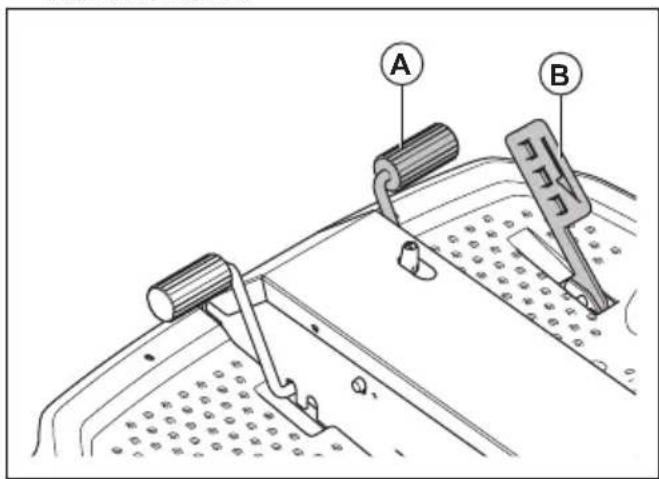

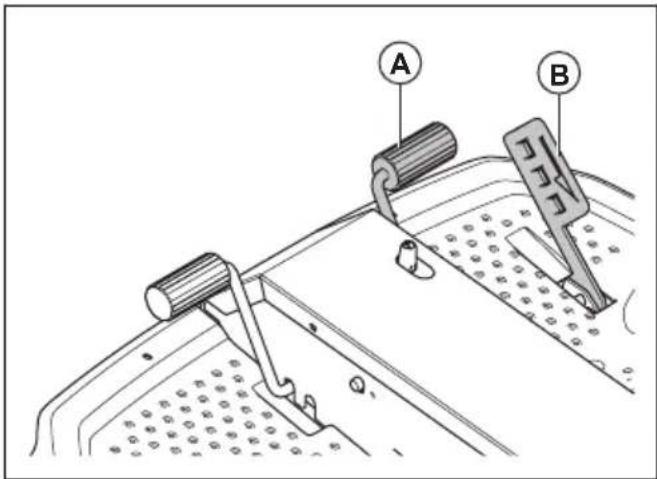

Pedale für Vorwärts- und Rückwärtsfahren

Die Geschwindigkeit wird stufenlos mit zwei Pedalen geregelt. Das linke Pedal (A) wird für die Vorwärtsfahrt verwendet, das rechte Pedal (B) wird für die Rückwärtsfahrt verwendet. Das Gerät bremst, wenn die Pedale losgelassen werden.

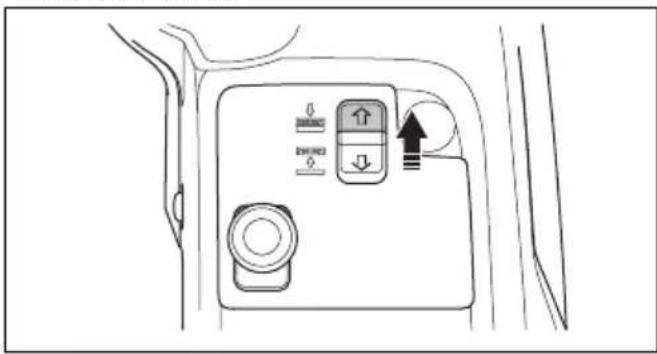

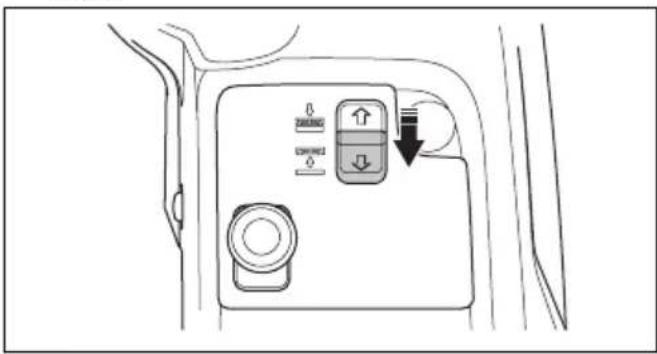

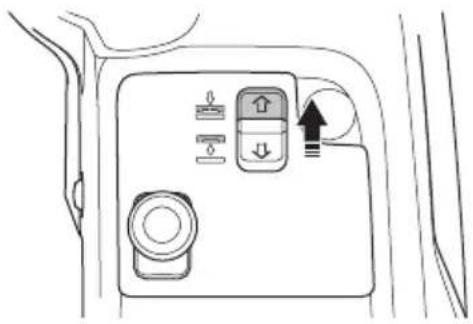

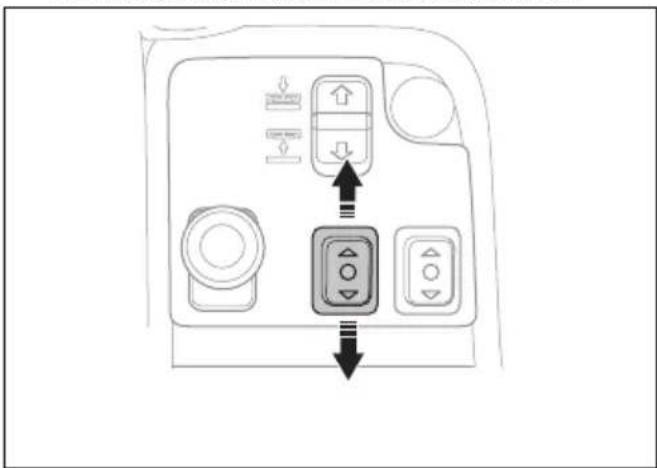

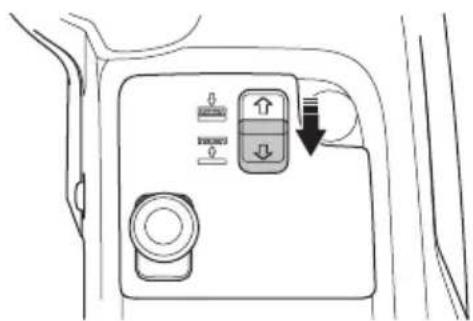

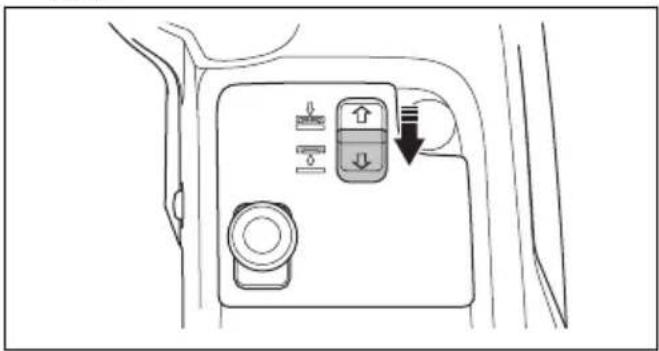

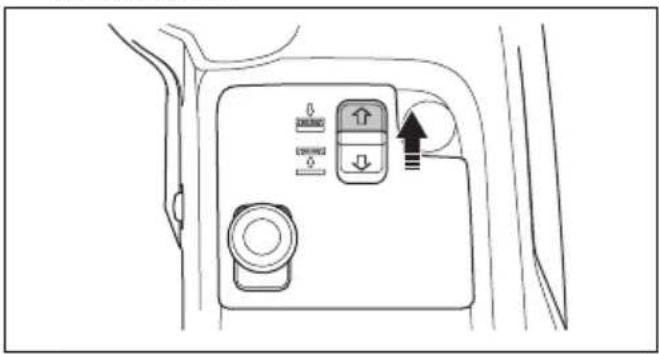

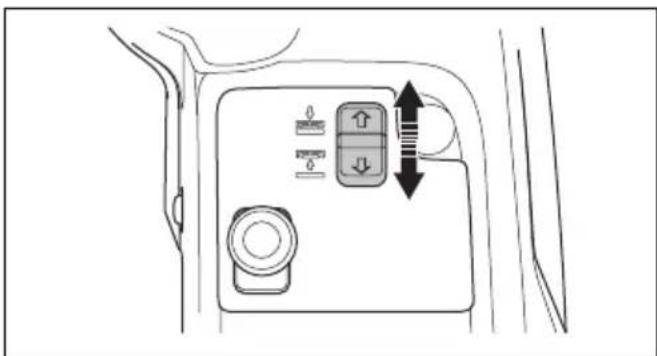

Schalter für elektrischen Hub des Mähdecks

Der Schalter steuert den elektrischen Hub. Heben und senken Sie das Mähdeck über den elektrischen Hub in die richtige Position.

Der Schalter hat keine festgelegte Position. Ziehen Sie den Schalter für den elektrischen Hub nach hinten, um das Mähdeck anzuheben. Drücken Sie den Schalter für den elektrischen Hub nach vorne, um das Mähdeck abzusenken. Das Mähdeck kann immer angehoben und abgesenkt werden, wenn sich der Zündschlüssel in der Position ON befindet.

Das Mähdeck muss sich immer in der Schwimmposition befinden, wenn Sie Gras schneiden. Durch die Schwimmposition kann das Mähdeck den verschiedenen Bodenebenen folgen.

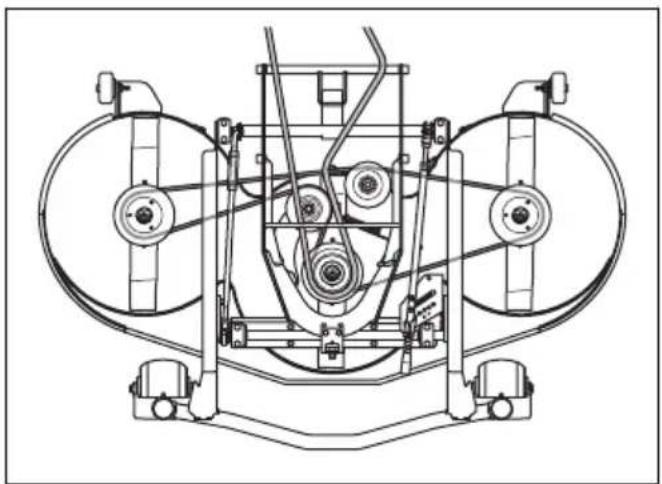

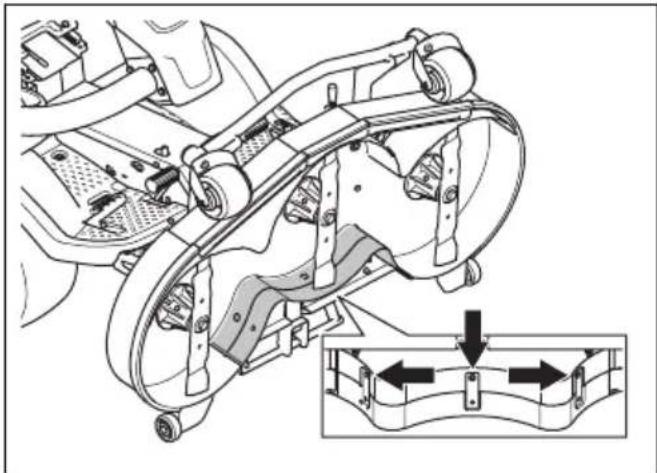

Bei den Mähdecks für dieses Gerät handelt es sich um Combi-Mähdecks und ein (R137)-Mähdeck. Die Mähdecks sind auch als X-Modelle erhältlich, mit denen Sie die Schnitthöhe über das Bedienfeld einstellen können. Siehe Technische Daten auf Seite 87.

Die Mähdecks arbeiten mit einem Mulcheinsatz oder einem Heckauswurf. Wenn die Mähdecks mit dem Mulcheinsatz betrieben werden, wird das Gras in kleinere Stücke geschnitten, die zu einem Dünger für den Rasen werden. Wird der Mulcheinsatz entfernt, wirft das Mähdeck das Gras nach hinten aus. Die Combi -Mähdecks wurden speziell für den Einsatz mit

Mulcheinsatz entwickelt, während das (R137)-Mähdeck speziell für Heckauswurf ausgelegt ist.

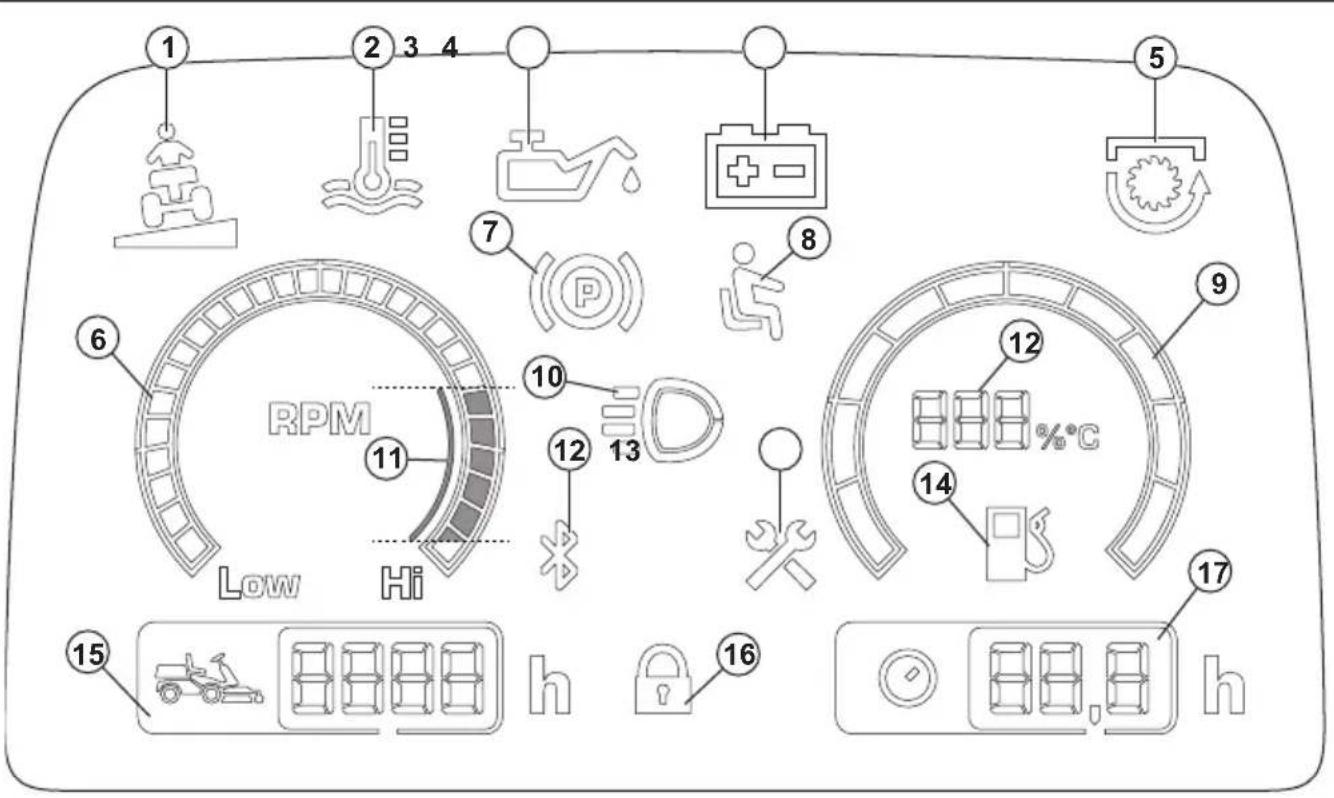

Display

Das Display des Bedienfelds zeigt Informationen über den Status des Geräts an.

1 2 3 4 5 6 RPM Low Hi 7 P 8 10 11 12 13 12 9 14 17 15 h 16 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0

1. Neigungsanzeige
2. Anzeige für die Hydrauliköltemperatur
3. Anzeige für Motoröldruck
4. Akkustandanzeige
5. Zapfwellenanzeige
6. Drehzahlmesser
7. Handbremsanzeige
8. Sitzkontaktschalter (OPC)
9. Tankanzeige
10. Arbeits- oder Fernlichtanzeige
11. Empfohlene Motordrehzahl beim Bedienen des Geräts
12. Bluetooth®
13. Wartungsanzeige
14. Kraftstoffanzeige gemessen in Schritten von 5 %

Hinweis: Wenn die Anzeige für die Temperatur des Hydrauliköls leuchtet, zeigt die Kraftstoffanzeige die Hydrauliköltemperatur an.

1. Betriebsstundenzähler. Gesamtlaufzeit in Stunden.
2. Digitalsperre
3. Betriebsstundenzähler. Arbeitsstunden/Tag.

Hinweis: Das Aussehen des Displays kann je nach Modell variieren.

Hinweis: Wenn der Zündschlüssel von der STOP-Position in die ON-Position gedreht wird, leuchten alle Symbole für kurze Zeit auf. Danach leuchten nur noch die im Betrieb befindlichen Symbole.

Symbole auf dem Gerät

WARNUNG: Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß. Dieses Gerät kann schwere oder tödliche Verletzungen des Bedieners oder anderer Personen verursachen.

Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich mit den Anweisungen vertraut, bevor Sie das Gerät benutzen.

Rotierende Klingen. Halten Sie Körperteile von der Abdeckung fern, wenn der Motor eingeschaltet ist.

Achtung: rotierende Teile. Halten Sie Körperteile fern.

Warnung: Risiko von Quetschverletzungen.

Warnung: Risiko von Quetschverletzungen. Die Hubarme bewegen sich mit großer Kraft, halten Sie alle Körperteile fern.

Achten Sie auf herausschleudernde, abprallende Gegenstände.

Heiße Oberfläche.

Zuschauer sollten einen Sicherheitsabstand einhalten.

Schauen Sie hinter sich bevor und während Sie mit dem Gerät rückwärts fahren.

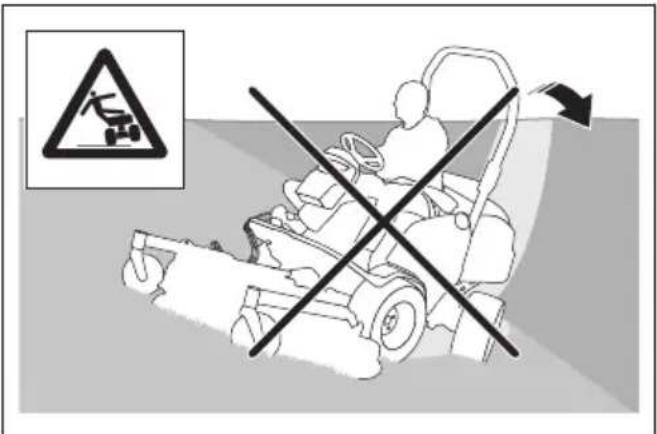

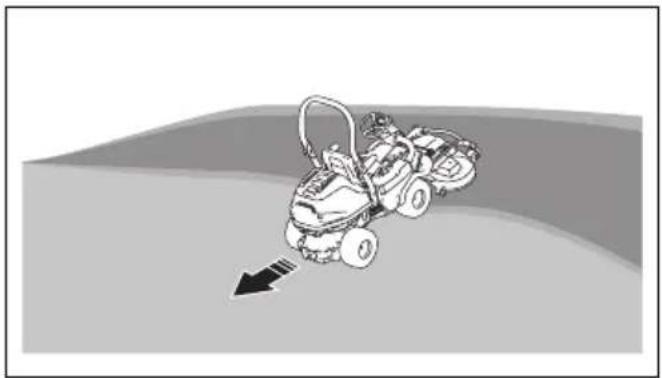

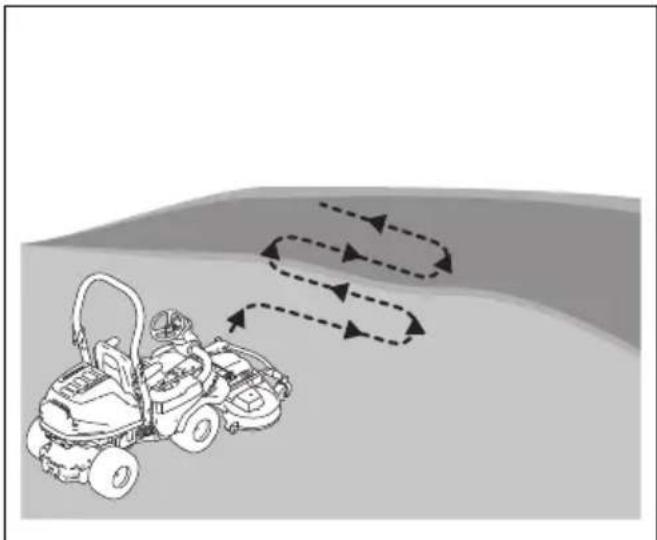

Mähen Sie niemals quer zum Hang. Mähen Sie nicht in Gelände mit einer Neigung von mehr als 10°. Siehe So mähen Sie den Rasen an Steigungen auf Seite 17.

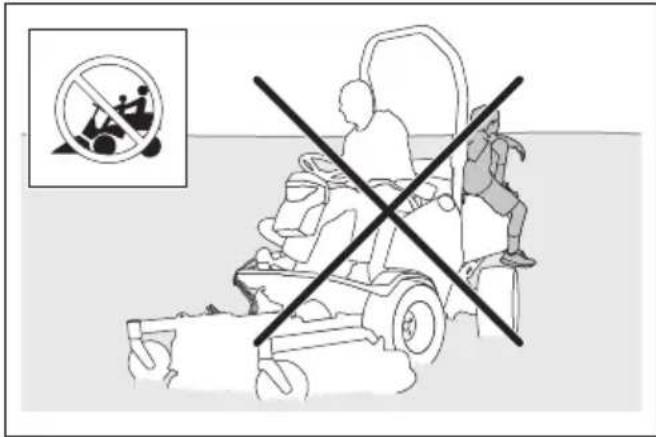

Transportieren Sie niemals Personen auf dem Gerät oder der Ausrüstung.

Kippgefahr.

Vorwärts fahren.

Rückwärts fahren.

Pedal der Handbremse

Feststellbremse.

Dieses Gerät stimmt mit den geltenden EG-Richtlinien überein.

Dieses Gerät entspricht den geltenden UK-Richtlinien.

Etikett mit Geräuschemissionen gemäß EU- und UK-Richtlinien und Verordnungen sowie der australischen „Protection of the Environment Operations (Noise Control) Regulation 2017“ (Umweltschutz-/Lärmschutzbestimmung) von New South Wales. Der garantierte Schallleistungspegel des Geräts ist unter Technische Daten auf Seite 87 und auf dem Etikett angegeben.

Tragen Sie stets einen zugelassenen Gehörschutz.

Schalten Sie vor der Durchführung von Reparatur- oder Wartungsarbeiten den Motor aus und entfernen Sie das Zündkerzenkabel.

Motor aus.

Motor ein.

Motorstart.

Motordrehzahl – schnell.

Motordrehzahl – langsam.

Fernsteuerungsmodus.

Kraftstoff.

Max. 10 % Ethanol.

Transportposition für das Mähdeck.

Betriebsposition für das Mähdeck.

Ziehen Sie den PTO-Knopf heraus.

Drücken Sie den Zapfwellenschalter nach unten.

AUX für Ausgangsleistung hinten.

AUX für Ausgangsleistung vorne.

Ölstand.

Scanbarer Code.

Umweltkennzeichen. Das Gerät und die Verpackung des Geräts dürfen nicht über den Hausmüll entsorgt werden. Recyceln Sie es an einer Recyclingstation für elektrische und elektronische Geräte.

Die max. zulässige vertikale Kraft auf die Anhängerkupplung ist angegeben in Technische Daten auf Seite 87 und auf dem Etikett angegeben.

Die max. zulässige horizontale Kraft auf die Anhängerkupplung ist angegeben in Technische Daten auf Seite 87 und auf dem Etikett angegeben.

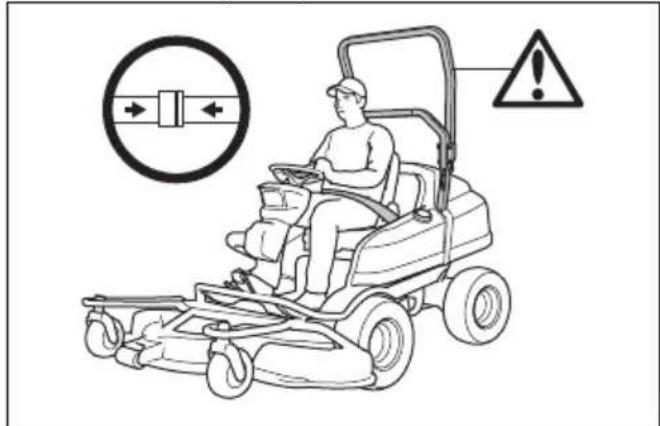

Verwenden Sie den Sicherheitsgurt nicht, wenn der Überrollschutz (ROPS) unten ist.

Verwenden Sie stets den Sicherheitsgurt, wenn der Überrollschutz (ROPS) oben ist.

Bleiben Sie während des Betriebs in einer sicheren und stabilen Position. Gehen oder stehen Sie nicht unter oder über dem Gerät.

Halten Sie den richtigen Betriebsabstand ein.

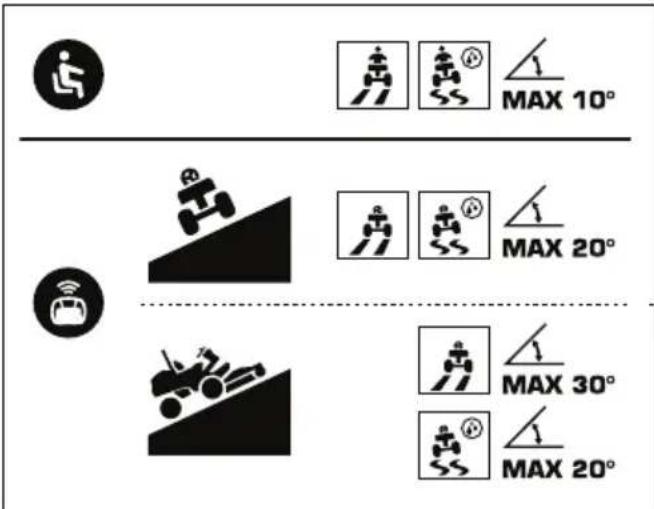

Der maximal mögliche Neigungswinkel ändert sich je nach Witterungsbedingungen, Bodenverhältnissen und Schneidmethoden.

Hinweis: Weitere Symbole/Aufkleber auf dem Gerät beziehen sich auf die Zertifizierungsanforderungen für einige gewerbliche Bereiche.

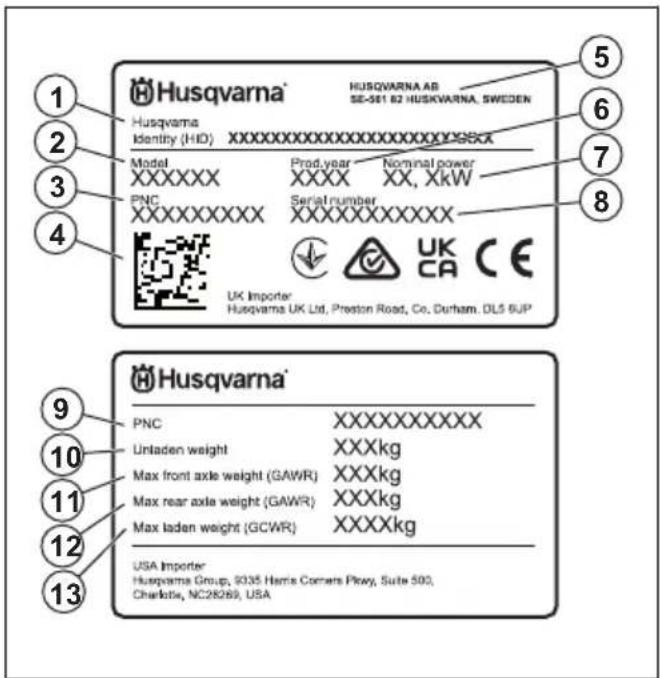

Typenschild

1. Husqvarna Identity (HID) mit Artikelnummer, Werk und Band, Datum, Sequenznummer und Kontrollnummer

2. Modellname

3. Gerätenummerncode (PNC)

4. Scanbarer Code
5. Hersteller und Herstelleradresse
6. Baujahr
7. Nennleistung
8. Seriennummer mit Produktionsdatum, Jahr, Woche und Sequenznummer
9. Gerätenummerncode (PNC)
10. Gerätegewicht, unbeladen
11. Maximales Vorderachsgewicht (GAWR)
12. Maximales Hinterachsgewicht (GAWR)
13. Maximales Gesamtgewicht (GCWR)

Emissionen nach Euro V

WARNUNG: Bei jeglichen Manipulationen des Motors erlischt die EU-Typgenehmigung für dieses Produkt.

Produktschäden

Wir haften nicht für Schäden an unserem Produkt, wenn:

• das Gerät nicht ordnungsgemäß repariert wird.
• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.
• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.
• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird.

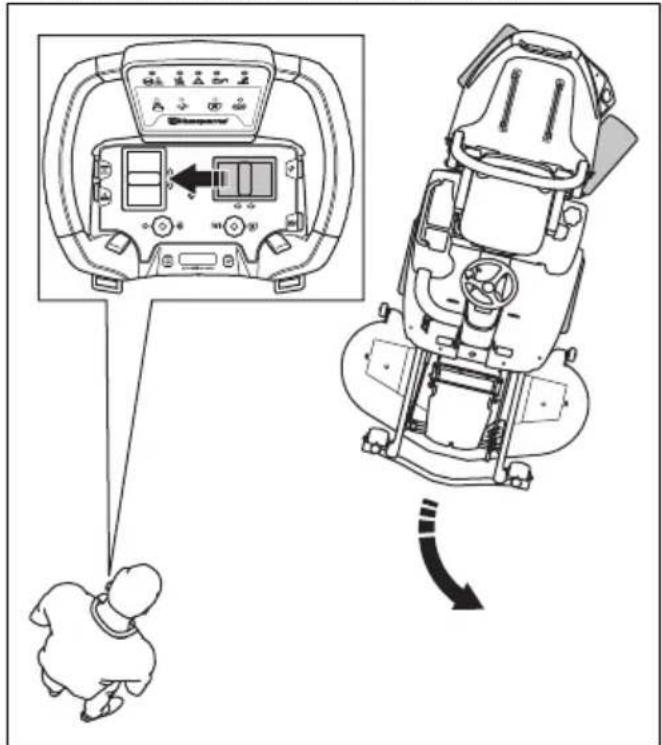

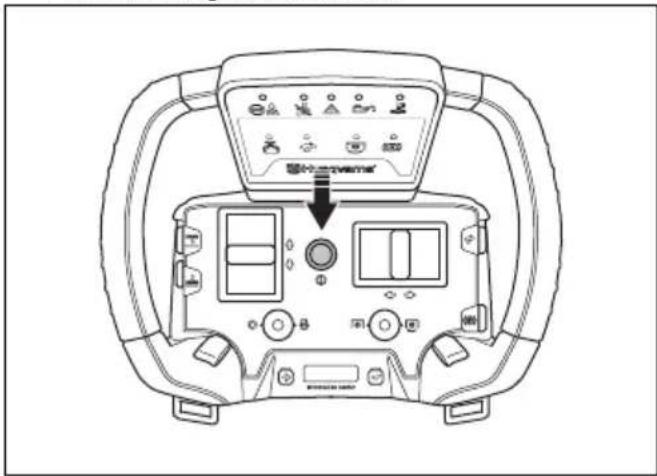

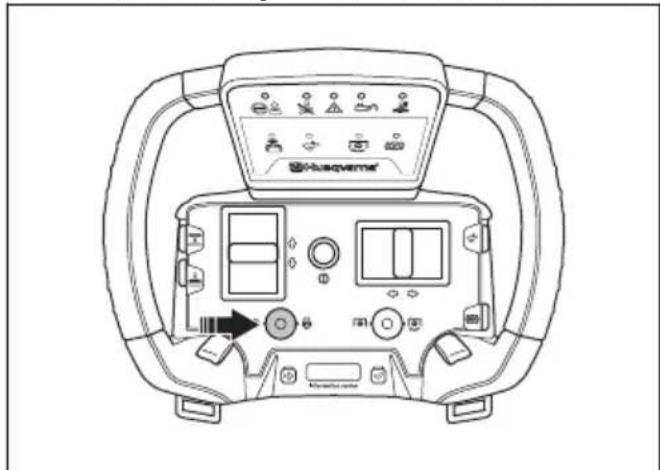

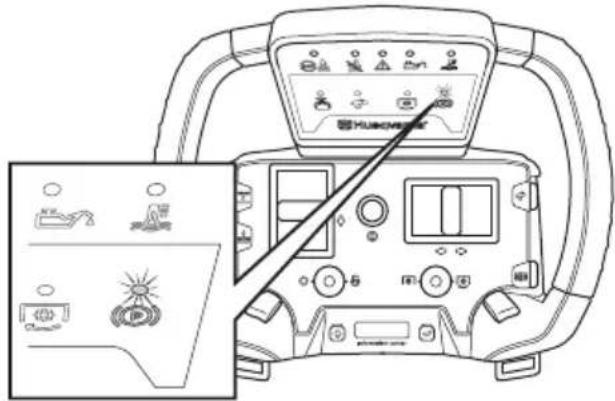

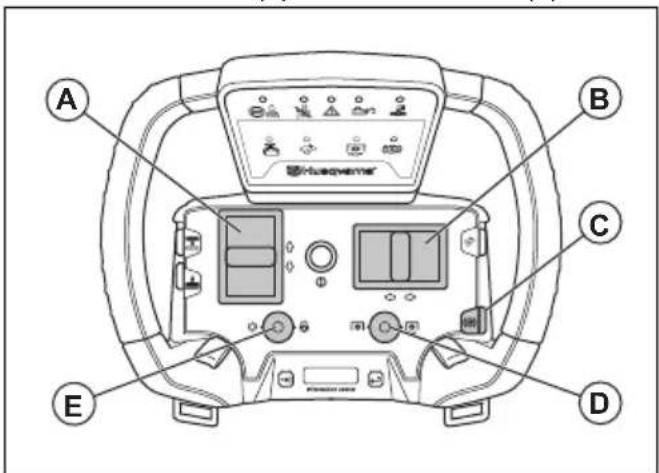

Fernbedienung

Anweisungen für P 524XR EFI siehe Einleitung auf Seite 2

Gerätebeschreibung

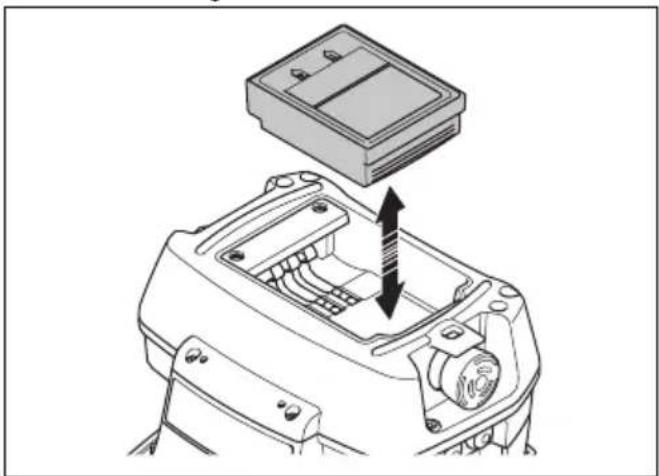

Die Fernbedienung umfasst 2 Akkus und 1 Akku-Ladegerät.

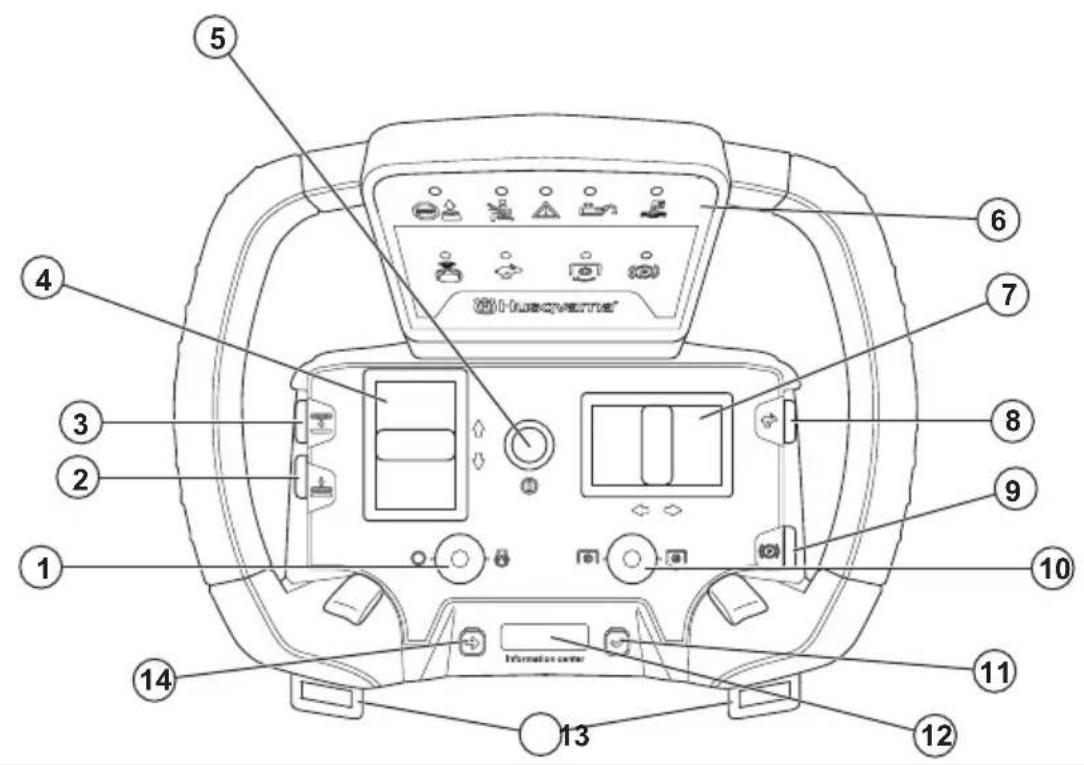

Bestimmungsgemäße Verwendung

Verwenden Sie diese Fernbedienung, um den P 524XR EFI zu bedienen. Verwenden den Tragegurt, wenn Sie mit der Fernbedienung arbeiten. Wenn die Fernbedienung nicht in Betrieb ist, schalten Sie sie aus, und legen Sie sie in das Aufbewahrungsfach des P 524XR EFI.

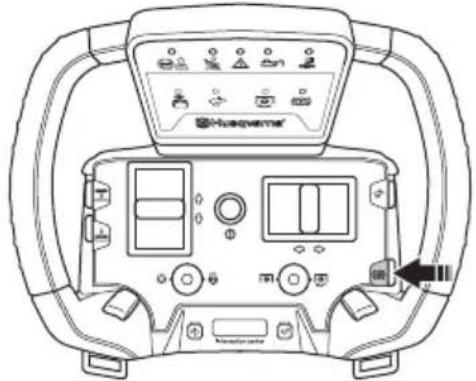

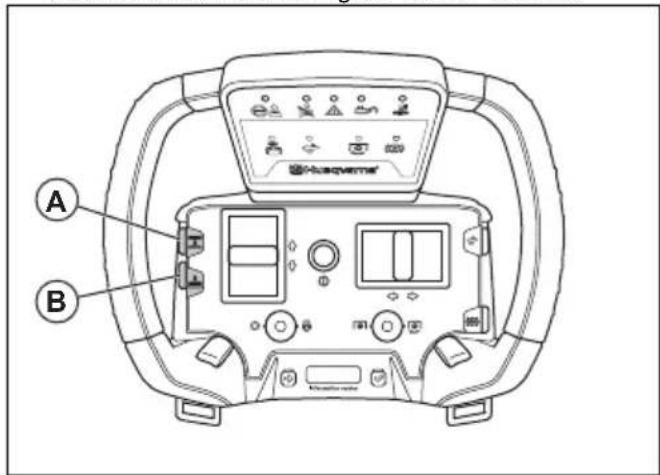

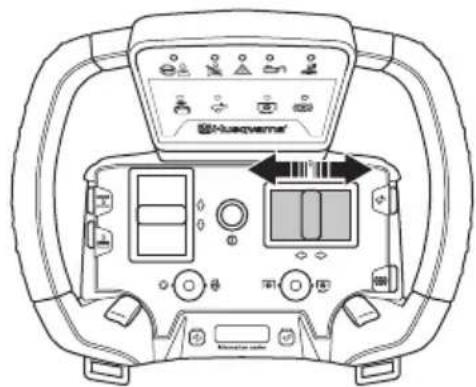

1. Start-/Stopschalter des Motors
2. Schalter zum Absenken des Mähdecks
3. Schalter zum Anheben des Mähdecks
4. Antriebssteuerung
5. ON/OFF-Taste
6. Anzeigefeld
7. Lenkhebel

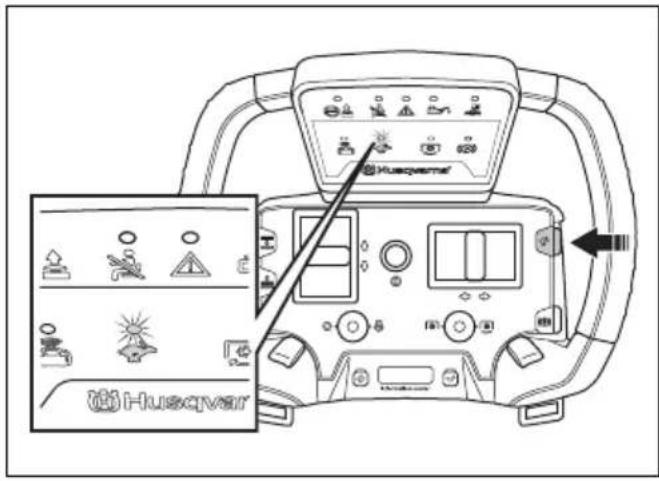

8. Boost-Taste

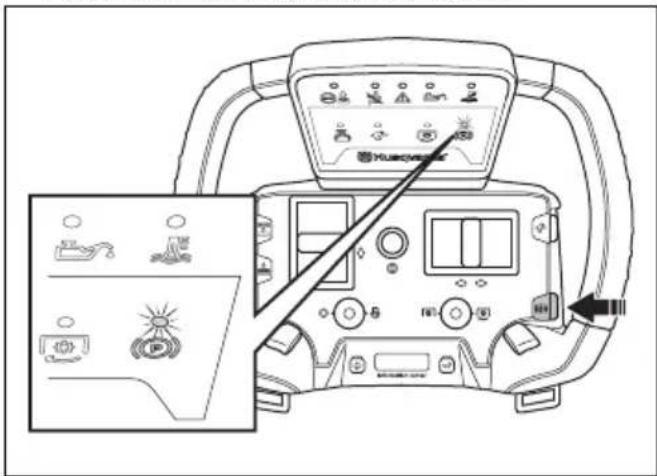

9. Feststellbremse
10. Zapfwellenschalter
11. Auswahltaste
12. Anzeige des Info-Displays
13. Tragegurtschlaufen

14. Taste zum Durchsuchen

15. AC/DC-Adapter

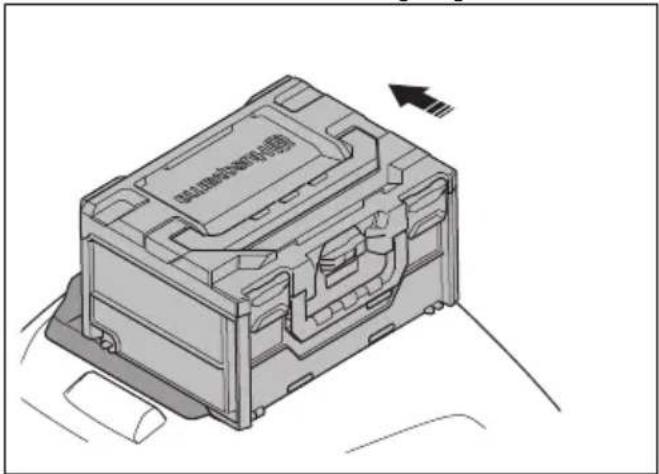

16. Aufbewahrungsfach für Fernbedienung
17. Akku der Fernbedienung
18. Ladegerät für den Akku der Fernbedienung

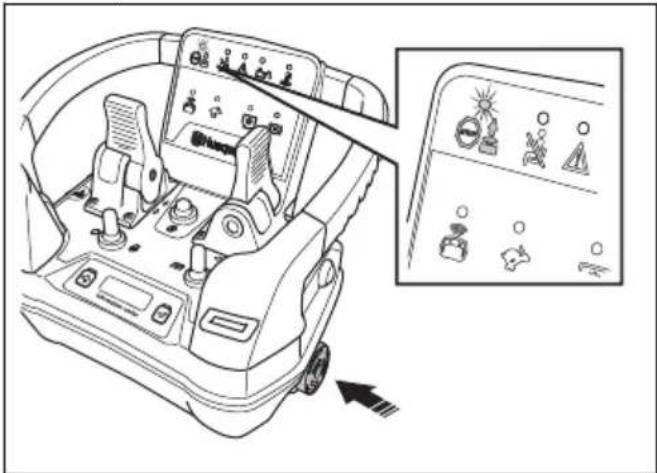

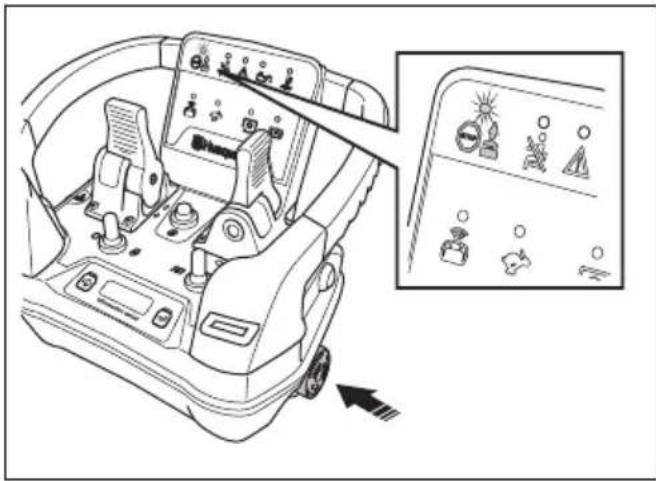

19. Maschinen-Stopptaste
20. Handgriff der Fernbedienung
21. Tragevorrichtung für Fernbedienung

Symbole auf der Fernsteuerung

Anzeige für allgemeine Fehler.

Anzeige „Betrieb verhindert“.

Anzeige für Bedienerpräsenzsteuerung (OPC).

Ölstandsanzeige.

Anzeige für die Hydrauliköltemperatur.

Anzeige des Fernsteuerungsmodus.

Anzeige der Boost-Funktion

Anzeige für Zapfwellensteuerung.

Anzeige für Zapfwellensteuerung.

Feststellbremse.

Gerät EIN/AUS.

Mähdeckposition – oben.

Mähdeckposition – unten.

Fahrt – vorwärts/rückwärts.

Lenkung – links/rechts

Motorstart.

Motorstopp

Funksignalstärke.

Das Funksignal befindet sich im Standby-Modus.

Kein Funksignal.

Akku-Ladestatus.

Akkufehler.

Hinweis: Weitere Symbole/Aufkleber auf dem Gerät beziehen sich auf die Zertifizierungsanforderungen für einige gewerbliche Bereiche.

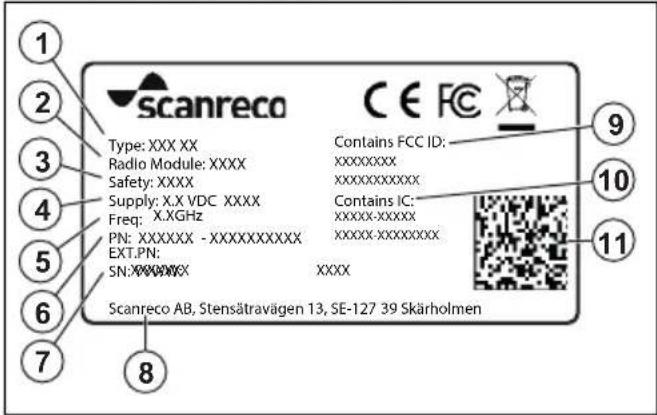

Geräteetikett des Herstellers

Scanreco Type: XXX XX Radio Module: XXXX Safety: XXXX Supply: X.X VDC XXXX Freq: X.XGHz PN: XXXXXX - XXXXXXXXXXXX EXT.PN: SN: XXXXXX Scanreco AB, Stensätravägen 13, SE-127 39 Skärholmen Contains FCC ID: xxxxxxxxx xxxxxxxxxx Contains IC: xxxxxx-xxxxxx xxxxxx-xxxxxxx XXXX 8

1. Typ

2. Funkmodul

3. Sicherheit
4. Netzteil
5. Funkfrequenzbänder

6. Gerätenummer

7. Sequenznummer mit Produktionsjahr und -woche

8. Name und Adresse des Herstellers
9. Enthält FCC-ID
10. Enthält IC
11. Scanbarer Code

Sicherheit

Fernbedienung

Anweisungen zur Fernbedienung finden Sie unter Sicherheit in Verbindung mit der Fernbedienung auf Seite 20.

Sicherheitsdefinitionen

Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen.

WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht.

ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht.

Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind.

Allgemeine Sicherheitshinweise

WARNUNG: Dieses Gerät kann Hände oder Füße abtrennen und Gegenstände hochschleudern. Schwere oder tödliche Verletzungen können auftreten, wenn die Sicherheitshinweise nicht befolgt werden.

WARNUNG: Verwenden Sie ein Gerät mit beschädigter Schneidausrüstung nicht weiter. Eine beschädigte Schneidausrüstung kann Gegenstände hochschleudern und zu schweren Verletzungen oder zum Tod führen. Tauschen Sie beschädigte Klingen umgehend aus.

WARNUNG: Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer

Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, zu reduzieren, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Geräts ihren Arzt und den Hersteller des Implantats konsultieren.

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Lassen Sie immer Vorsicht walten, und arbeiten Sie mit gesundem Menschenverstand. Vermeiden Sie Situationen, denen Sie sich nicht gewachsen fühlen. Wenn Sie sich beim Betriebsablauf unsicher fühlen, nachdem Sie die Bedienungsanleitung gelesen haben, lassen Sie sich bei einem Fachmann beraten, bevor Sie fortfahren.
• Lesen Sie die Bedienungsanleitung und die Anweisungen auf dem Gerät sorgfältig durch und machen Sie sich damit vertraut, bevor Sie das Gerät anschalten.
• Lernen Sie die sichere Bedienung des Geräts und seiner Bedienelemente und wie Sie das Gerät schnell anhalten können.
  • Lernen Sie die Bedeutung der Sicherheitsschilder.
• Halten Sie das Gerät sauber, um sicherzustellen, dass Sie die Schilder und Aufkleber gut lesen können.
• Denken Sie daran, dass der Bediener für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.
• Transportieren Sie keine Passagiere. Das Gerät darf nur von einer Person verwendet werden.

• Lassen Sie das Gerät bei laufendem Motor nicht unbeaufsichtigt. Lassen Sie die Klingen immer zuerst zum Stillstand kommen, aktivieren Sie die Feststellbremse, stellen Sie den Motor ab, und ziehen Sie den Zündschlüssel ab, bevor Sie das Gerät unbeaufsichtigt lassen.
• Betreiben Sie das Gerät nur bei Tageslicht oder guter Beleuchtung. Halten Sie sicheren Abstand zu Löchern oder anderen Bodenunebenheiten. Achten Sie auf andere mögliche Gefahrenquellen.
• Verwenden Sie das Gerät nicht bei schlechtem Wetter, z. B. bei Nebel, Regen, an feuchten oder nassen Orten, bei starkem Wind, großer Kälte, Gewittergefahr usw.

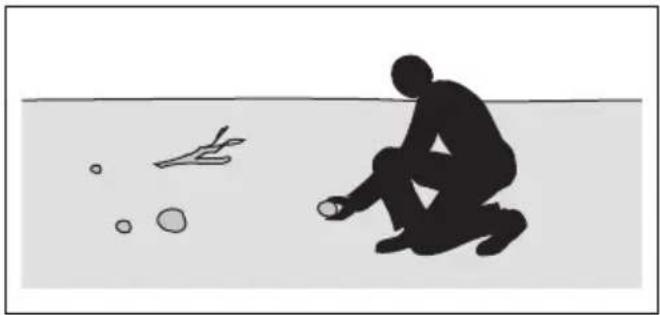

• Lokalisieren und kennzeichnen Sie Steine und Gegenstände, die nicht entfernt werden können, um Zusammenstöße zu vermeiden.
• Entfernen Sie Gegenstände wie Steine, Spielzeug, Kabel usw. aus dem Bereich, die in die Klingen geraten und hochgeschleudert werden könnten.

• Lassen Sie keine Kinder oder andere Personen, die für die Bedienung nicht zugelassen sind, das Gerät benutzen oder warten. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen.
• Stellen Sie sicher, dass sich niemand in der Nähe des Geräts aufhält, wenn Sie den Motor starten, den Antrieb aktivieren und das Gerät in Bewegung setzen.
• Achten Sie auf den Verkehr, wenn Sie in der Nähe einer Straße mähen oder eine Straße überqueren.
• Verwenden Sie das Gerät nicht, wenn Sie müde sind, unter dem Einfluss von Alkohol, Drogen, Medikamenten oder sonstigen Mitteln stehen, die Ihre Sehkraft, Aufmerksamkeit, Körperkontrolle oder Ihr Urteilsvermögen beeinträchtigen können.
• Nehmen Sie keine Änderungen an der Einstellung der Motordrehzahlregelung vor.
• Parken Sie das Gerät stets auf einer ebenen Oberfläche und schalten Sie den Motor ab.

Sicherheitsvorschriften in Bezug auf Kinder

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

- Es kann zu schweren Unfällen kommen, wenn Sie nicht auf Kinder in der Nähe des Geräts achten. Kinder können vom Gerät und von Mährarbeiten

angezogen werden. Es ist sehr wahrscheinlich, dass Kinder nicht an dem Ort bleiben, an dem Sie sie zuletzt gesehen haben.

• Halten Sie Kinder aus dem Bereich, der gemäht werden soll, fern. Stellen Sie sicher, dass ein Erwachsener für die Kinder verantwortlich ist.
• Seien Sie aufmerksam, und stellen Sie das Gerät ab, falls Kinder den Arbeitsbereich betreten. Gehen Sie in der Nähe von Ecken, Büschen, Bäumen oder anderen Objekten, die Ihre Sicht behindern, besonders vorsichtig vor.
• Schauen Sie bevor und während Sie mit dem Gerät rückwärts fahren hinter sich und nach unten, um sicherzustellen, dass sich keine kleinen Kinder in der Nähe des Geräts aufhalten.

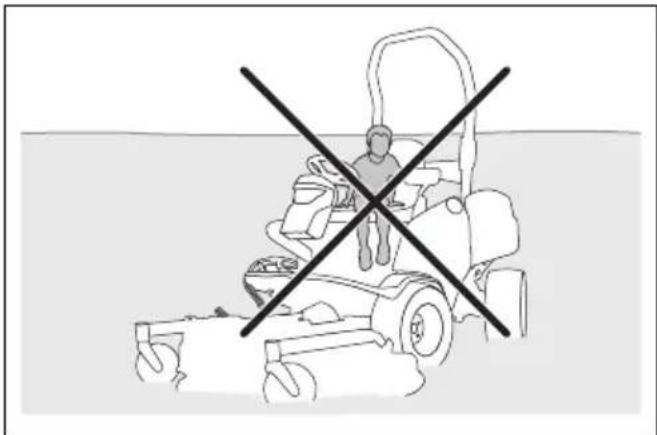

• Lassen Sie keine Kinder mitfahren. Sie können herunterfallen und sich schwer verletzen oder ein sicheres Lenken des Geräts verhindern.
• Lassen Sie Kinder das Gerät nicht bedienen.

Sicherheitshinweise für den Betrieb

WARNUNG: Berühren Sie nicht den Motors oder die Abgasanlage während oder direkt nach dem Betrieb. Der Motor und das Abgassystem werden während des Betriebs sehr heiß. Gefahr von Verbrennungen, Brand und Schäden an Eigentum oder angrenzenden Bereichen. Wenn Sie das Gerät bedienen, halten Sie Abstand zu Büschen und anderen Objekten.

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Schauen Sie immer nach unten und hinter sich, bevor und während Sie rückwärtsfahren. Achten Sie auf große und kleine Hindernisse.
  • Verringern Sie die Geschwindigkeit, bevor Sie um eine Ecke fahren.
• Stoppen Sie die Klingen, wenn Sie über Bereiche fahren, die nicht gemäht werden sollen.

ACHTUNG: Lesen Sie die folgenden Vorsichtshinweise, bevor Sie das Gerät benutzen.

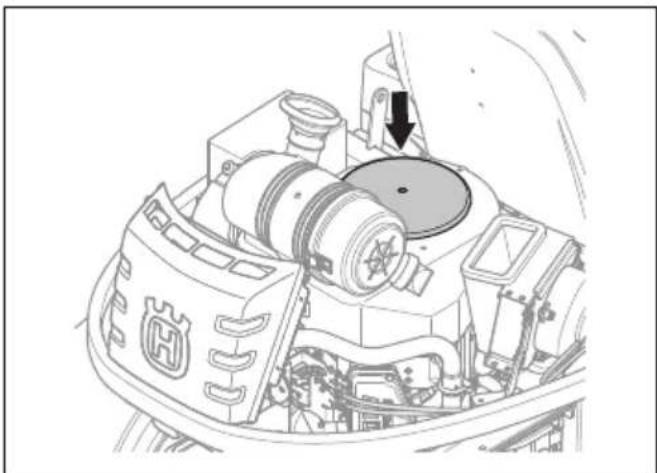

• Bevor Sie das Gerät in Betrieb nehmen, befreien Sie den Kaltlufteinlass des Motors von Gras und Schmutz. Wenn der Kaltlufteinlass verstopft ist, besteht die Gefahr der Beschädigung des Motors.
• Umfahren Sie Steine und andere größere Gegenstände vorsichtig und stellen Sie sicher, dass die Klingen die Objekte nicht berühren.
• Fahren Sie mit dem Gerät nicht über Objekte. Halten Sie an und untersuchen Sie das Gerät und das Mähdeck, wenn Sie über ein Objekt oder dagegen gefahren sind. Falls erforderlich, führen Sie Reparaturen aus, bevor Sie das Gerät wieder starten.

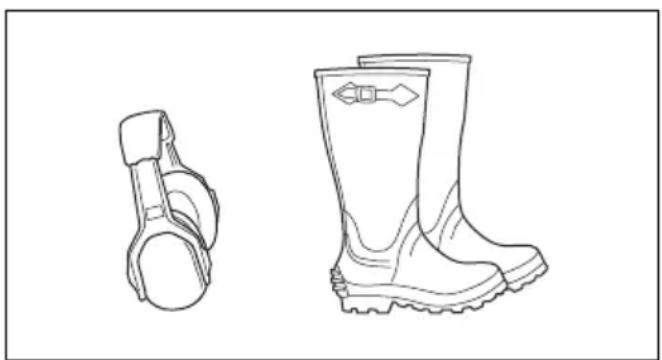

Persönliche Schutzausrüstung

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Verwenden Sie die vorgeschriebene persönliche Schutzausrüstung bei der Benutzung des Geräts. Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von Ihrem Händler bei der Auswahl der richtigen Ausrüstung unterstützen.
• Tragen Sie einen zugelassenen Gehörschutz. Eine längerfristige Lärmeinwirkung kann zu bleibenden Gehörschäden führen.
• Tragen Sie rutschfeste Sicherheitsstiefel oder -schuhe. Stahlkappen werden empfohlen. Verwenden Sie keine offenen Schuhe und gehen Sie nicht barfuß.

• Tragen Sie bei Bedarf Schutzhandschuhe, beispielsweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung.
• Tragen Sie keine lose sitzende Kleidung, Schmuck oder andere Gegenstände, die sich in beweglichen Teilen verfangen können.
• Halten Sie eine Erste-Hilfe-Ausrüstung und einen Feuerlöscher griffbereit.

Sicherheitsvorrichtungen am Gerät

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Produkt verwenden.

• Verwenden Sie kein Gerät mit Sicherheitsvorrichtungen, die beschädigt sind oder nicht ordnungsgemäß funktionieren. Führen Sie regelmäßig eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die Sicherheitsvorrichtungen beschädigt sind, wenden Sie sich an Ihre Husqvarna Servicewerkstatt.
• Führen Sie keine Änderungen an den Sicherheitsvorrichtungen durch. Verwenden Sie das Gerät nicht, wenn Schutzbleche, Schutzabdeckungen, Sicherheitsschalter oder andere Schutzvorrichtungen nicht angebracht oder beschädigt sind.

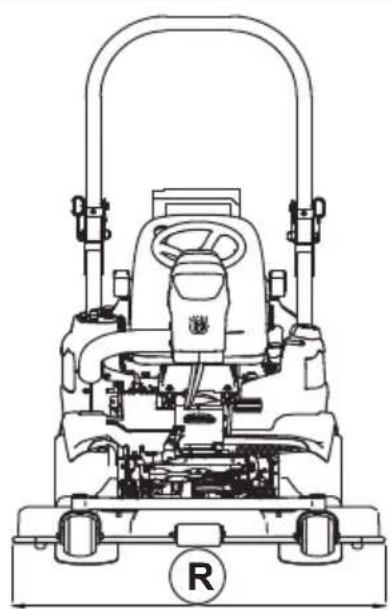

Überrollschutz (ROPS)

Der Überrollschutz ist ein Sicherheitsbügel, der die Verletzungsgefahr bei einem Überschlag reduziert. Verwenden Sie den Überrollschutz mit dem Sicherheitsgurt für den Betrieb des Produkts an Hängen.

Sicherheitsgurt

Der Sicherheitsgurt verhindert Verletzungen bei Unfällen oder bei einem Überschlag. Verwenden Sie den Sicherheitsgurt nur, wenn der Überrollschutz aktiviert ist. Stellen Sie sicher, dass der Sicherheitsgurt korrekt befestigt und nicht beschädigt ist.

Zum Aktivieren und Deaktivieren des Überrollschutzes

- Entfernen Sie die beiden Stifte, die für die Halterung des Überrollschutzes sorgen, und legen Sie diesen nach hinten, um ihn zu deaktivieren. So aktivieren Sie den Überrollschutz in umgekehrter Reihenfolge.

WARNUNG: Beachten Sie bitte folgende Anweisungen für den Überrollschutz und den Sicherheitsgurt.

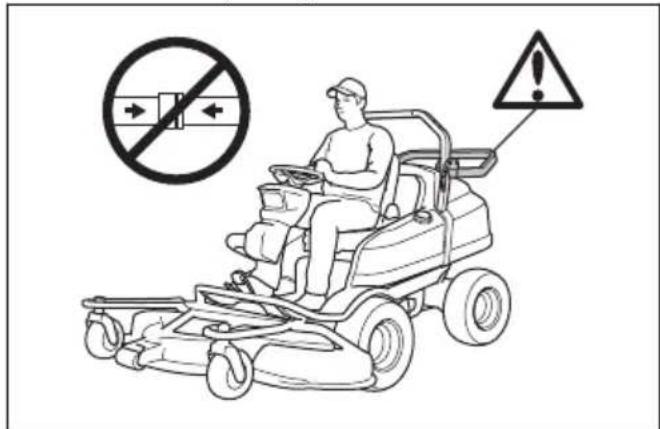

- Verwenden Sie nicht den Sicherheitsgurt, wenn der Überrollschutz (ROPS) deaktiviert ist.

- Verwenden Sie stets den Sicherheitsgurt, wenn der Überrollschutz (ROPS) aktiviert ist.

- Stellen Sie sicher, dass der Überrollschutz fest sitzt und unbeschädigt ist.

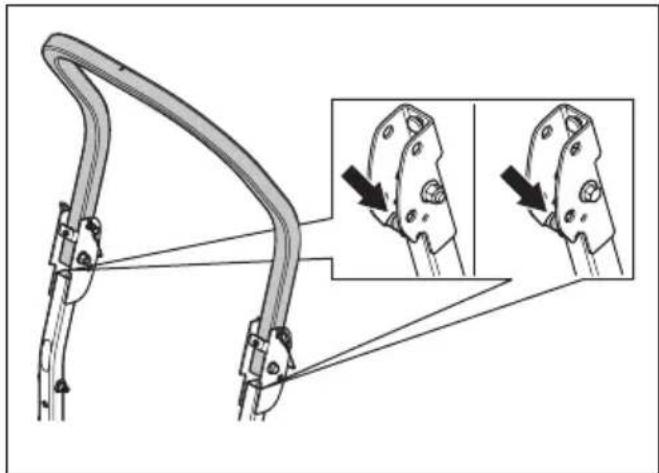

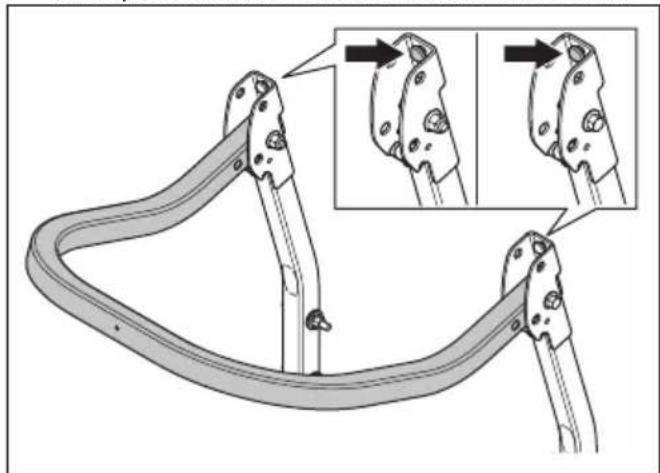

So stellen Sie die Antivibrationseinheiten am Überrollschutz (ROPS) ein

Der Überrollschutz verfügt über

4 Antivibrationseinheiten, die Vibration und Geräusche vom Überrollschutz verhindern.

1. Deaktivieren sie den Überrollschutz. Siehe Zum Aktivieren und Deaktivieren des Überrollschutzes auf Seite 15.

2. Drehen Sie die oberen Antivibrationseinheiten, bis kein Spiel mehr beim Überrollschutz vorhanden ist.

1. Aktivieren Sie den Überrollschutz. Siehe Zum Aktivieren und Deaktivieren des Überrollschutzes auf Seite 15.
2. Drehen Sie die unteren Antivibrationseinheiten, bis kein Spiel mehr beim Überrollschutz vorhanden ist.

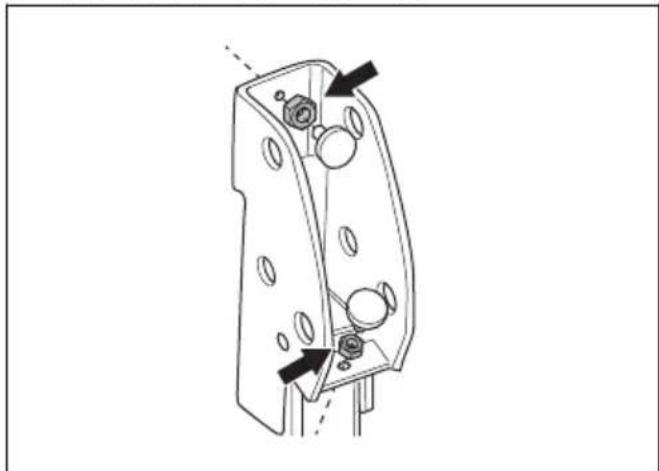

1. Ziehen Sie die Kontermuttern fest.

Bedienerpräsenzsteuerung (OPC)

OPC wird aktiviert, wenn der Bediener vom Sitz aufsteht. Die OPC-Anzeige im Display leuchtet auf. Die OPC aktiviert das Sicherheitssystem. Siehe Übersicht elektrisches System auf Seite 4.

Betriebsbedingungen

Die Betriebsbedingungen sind wie folgt:

• Der Motor kann nur gestartet werden, wenn die Fernbedienung ausgeschaltet ist.
• Der Motor kann nur gestartet werden, wenn sich der Schalter für den Fernsteuerungsmodus am Gerät in der Stellung „0“ befindet.
• Der Motor kann nur gestartet werden, wenn der Antrieb der Klingen ausgeschaltet ist.
• Der Motor kann nur gestartet werden, wenn die Handbremse angezogen ist.
• Der Antrieb der Klingen kann nur betrieben werden, wenn der Anwender auf dem Sitz sitzt.

So kontrollieren Sie die Betriebsbedingungen

Überprüfen Sie die Betriebsbedingungen täglich.

1. Stellen Sie das Gerät auf einem ebenen Untergrund ab. Versuchen Sie, den Motor bei eingeschalteter Fernbedienung zu starten. Wenn die Betriebsbedingungen korrekt funktionieren, startet der Motor nicht.
2. Stellen Sie das Gerät auf einem ebenen Untergrund ab. Versuchen Sie, den Motor zu starten, wenn sich der Schalter für den Fernsteuerungsmodus am Gerät in der Stellung „1“ befindet. Wenn die Betriebsbedingungen korrekt funktionieren, startet der Motor nicht.
3. Versuchen Sie, den Motor bei eingeschaltetem Antrieb der Klingen zu starten. Wenn die Betriebsbedingungen korrekt funktionieren, startet der Motor nicht.
4. Versuchen Sie, den Motor ohne angezogene Feststellbremse zu starten. Wenn die Betriebsbedingungen korrekt funktionieren, startet der Motor nicht.
5. Starten Sie den Motor, koppeln Sie den Antrieb auf die Klingen ein und erheben Sie sich vom Sitz. Wenn die Betriebsbedingungen korrekt funktionieren, schalten sich die Klingen im Mähdeck aus.

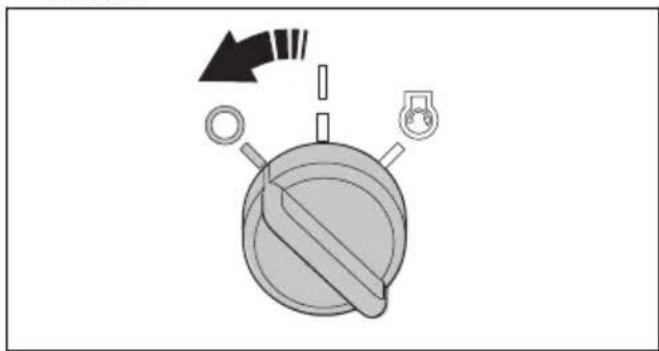

So kontrollieren Sie den Zündschlüssel

• Starten und stoppen Sie den Motor, um das Zündschloss zu kontrollieren. Siehe So starten Sie den Motor auf Seite 33 und So schalten Sie den Motor aus auf Seite 36.
• Stellen Sie sicher, dass der Motor anspringt, wenn Sie den Zündschlüssel in die Start-Position drehen.
• Stellen Sie sicher, dass der Motor sofort ausgeht, wenn Sie den Zündschlüssel in die Stopp-Position drehen.

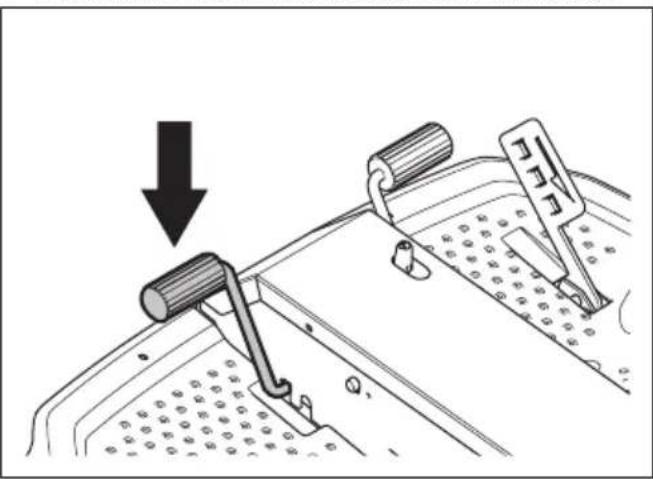

So prüfen Sie das Vorwärts- und Rückwärtspedal

1. Starten Sie das Gerät.
2. Stellen Sie sicher, dass das Vorwärts- und Rückwärtspedal nicht blockiert sind und sich frei bewegen können.
3. Drücken Sie vorsichtig auf das Vorwärtspedal, um vorwärts zu fahren.
4. Lassen Sie das Vorwärtspedal zum Bremsen los. Stellen Sie sicher, dass die Bremse einrückt, sobald das Vorwärtspedal losgelassen wird.
5. Verfahren Sie für das Rückwärtspedal genauso.

Hinweis: Das Gerät verfügt über eine Bremsfunktion, die aktiviert wird, wenn Sie die Pedale loslassen. Um die Geschwindigkeit schneller zu verringern, drücken Sie das andere Pedal.

1. Stellen Sie sicher, dass sich das Gerät nicht bewegt, wenn die Vorwärts- und Rückwärtspedale nicht eingerastet sind.

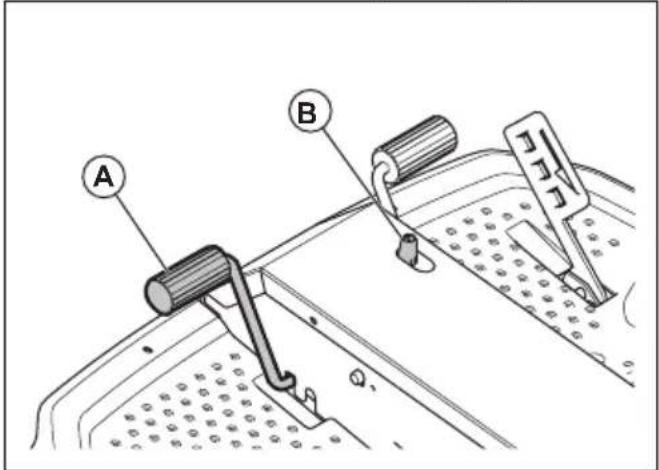

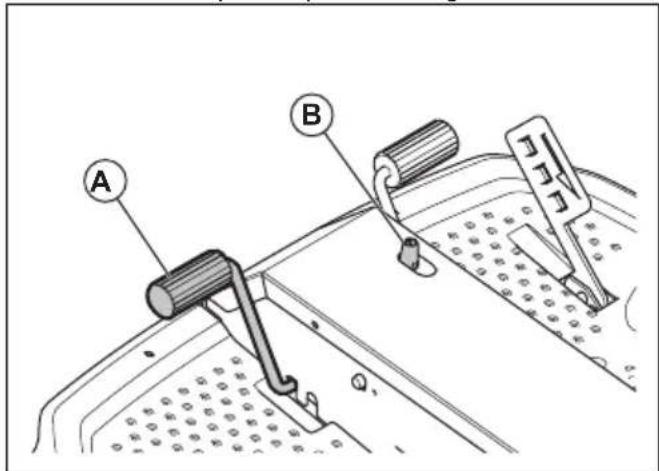

Feststellbremse

WARNUNG: Wenn die

Feststellbremse nicht funktioniert, kann das Gerät sich in Bewegung setzen und Verletzungen oder Schäden verursachen. Stellen Sie sicher, dass die Feststellbremse regelmäßig überprüft und eingestellt wird.

Siehe So kontrollieren Sie die Feststellbremse auf Seite 52.

Schalldämpfer

Der Schalldämpfer senkt den Geräuschpegel so weit wie möglich und hält die Abgase des Motors vom Anwender fern.

Verwenden Sie das Gerät nicht, wenn der Schalldämpfer fehlt oder beschädigt ist. Ein beschädigter Schalldämpfer erhöht den Geräuschpegel und die Brandgefahr.

WARNUNG: Der Schalldämpfer wird während und nach Gebrauch und wenn der Motor im Leerlauf läuft, sehr heiß. Seien Sie in der Nähe von entzündlichen Materialien und/oder Dämpfen besonders vorsichtig, um Brandgefahr zu verhindern.

So prüfen Sie den Schalldämpfer

- Überprüfen Sie den Schalldämpfer regelmäßig, um sicherzustellen, dass er richtig angebracht und nicht beschädigt ist.

Schutzabdeckungen

Fehlende oder beschädigte Schutzabdeckungen erhöhen das Risiko von Verletzungen an beweglichen Teilen und heißen Oberflächen. Prüfen Sie die Schutzabdeckungen, bevor Sie das Gerät bedienen. Achten Sie darauf, dass die Schutzabdeckungen richtig montiert sind und keine Risse oder andere Schäden aufweisen. Ersetzen Sie die beschädigten Abdeckungen.

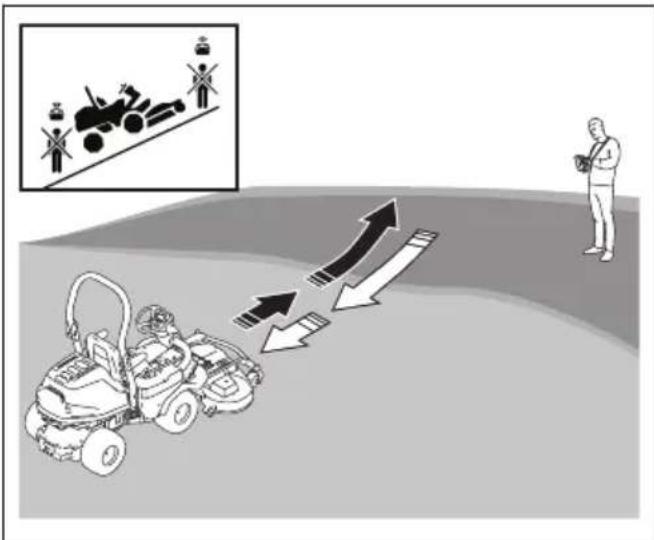

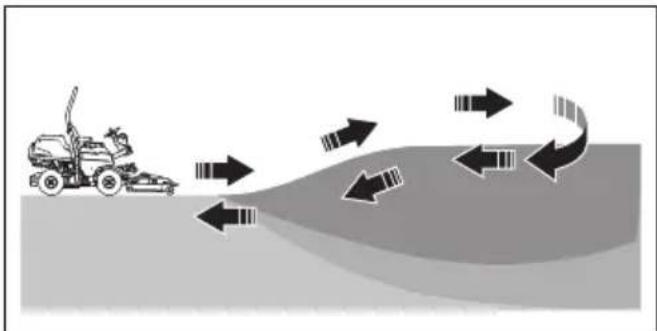

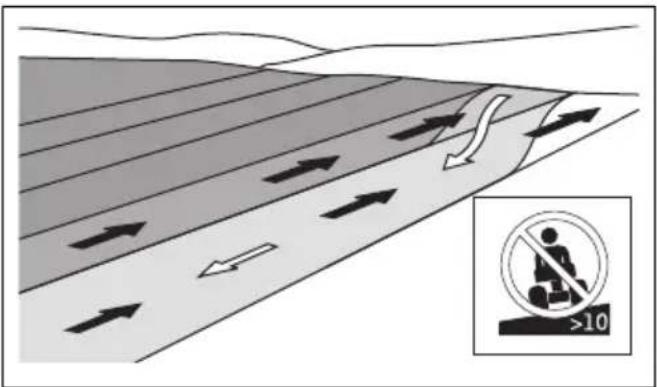

So mähen Sie den Rasen an Steigungen

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

- Beim Rasenmähen an Steigungen besteht ein erhöhtes Risiko, dass Sie das Gerät nicht kontrollieren können und es umkippt. Dies kann zu Verletzungen oder zum Tod führen. Es ist notwendig, auf abschüssigem Gelände vorsichtig zu

mähen. Wenn Sie am Hang nicht wenden können oder wenn Sie sich dabei nicht sicher fühlen, mähen Sie dort nicht.

• Entfernen Sie Steine, Äste und andere Hindernisse.
• Mähen Sie den Hang hinauf und hinunter, nicht von Seite zu Seite.
• Fahren Sie einen Hang nicht mit angehobenem Mähdeck hinunter.
• Verwenden Sie das Gerät nicht in Gelände mit einer Neigung von mehr als 10°.

• Starten oder stoppen Sie nicht am Hang.
• Bewegen Sie sich an Hängen gleichmäßig und langsam.
• Vermeiden Sie abrupte Geschwindigkeits- und Richtungswechsel.
• Wenden Sie nicht mehr als notwendig. Wenden Sie langsam und schrittweise, wenn Sie einen Hang hinunterfahren. Fahren Sie mit niedriger Geschwindigkeit. Drehen Sie das Lenkrad vorsichtig.
• Achten Sie auf Furchen, Löcher und Unebenheiten und fahren Sie nicht darüber hinweg. Am Hang besteht ein erhöhtes Risiko, dass das Gerät umkippt. Langes Gras kann Hindernisse verdecken.
• Mähen Sie nicht in der Nähe von Kanten, Gräben oder Böschungen. Das Gerät kann plötzlich umkippen, wenn ein Rad über den Rand einer steilen Steigung oder eines Grabens fährt oder wenn eine Kante nachgibt. Wenn das Gerät ins Wasser fällt, besteht die Gefahr des Ertrinkens.

- Mähen Sie nicht, wenn das Gras nass ist. Es ist rutschig, und die Räder können die Haftung verlieren, sodass das Gerät rutscht.

• Stellen Sie nicht einen Fuß auf den Boden, um das Gerät zu stabilisieren.
• Bewegen Sie das Gerät sehr vorsichtig, wenn ein Zubehörteil oder anderes Objekt angebracht ist, das die Stabilität des Geräts beeinträchtigen kann.

Sicherheit beim Abschleppen

WARNUNG: Ziehen Sie Zubehörgeräte nur im manuellen Modus. Ziehen Sie Zubehörgeräte nicht im Fernsteuerungsmodus.

• Verwenden Sie nur Zubehör zum Abschleppen, dass von Husqvarna empfohlen wurde.
• Verwenden Sie die Zugschiene, um das Abschleppzubehör anzubringen.

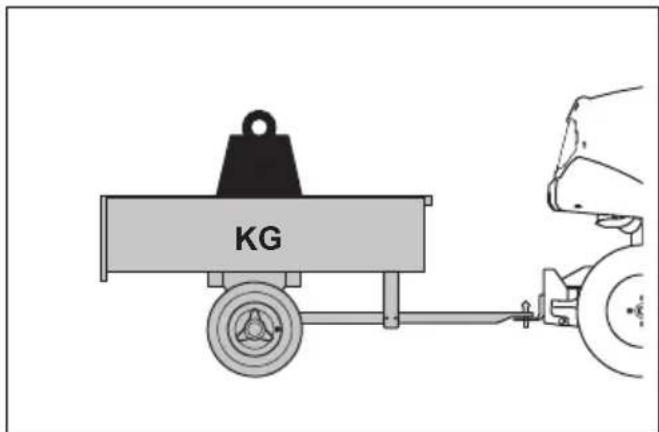

• Ziehen Sie kein Zubehör, das schwerer ist als das maximal zulässige Gesamtgewicht. Siehe Technische Daten auf Seite 87.

KG

• Stellen Sie sicher, dass sich keine anderen Personen in der Nähe des Geräts befinden, wenn Sie Zubehörgeräte schleppen.
• Vermeiden Sie das Ziehen von Zubehör an Steigungen oder auf unebenem Boden.
• Betreiben Sie das Gerät beim Abschleppen mit niedriger Geschwindigkeit, wenn Sie Zubehör abschleppen.

Sicherer Umgang mit Kraftstoff

WARNUNG: Gehen Sie vorsichtig mit Kraftstoff um. Er ist sehr leicht entzündlich und kann zu Verletzungen und Sachschäden führen.

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Füllen Sie den Kraftstofftank nicht in geschlossenen Räumen.
• Benzin und Benzindämpfe sind giftig und leicht entzündlich. Seien Sie beim Umgang mit Kraftstoff

vorsichtig, um Verletzungen oder Feuer zu vermeiden.

• Entfernen Sie nicht den Tankdeckel oder füllen den Kraftstofftank, wenn der Motor eingeschaltet ist.
• Lassen Sie den Motor vor dem Auftanken abkühlen.
• Rauchen Sie nicht, wenn Sie Kraftstoff auffüllen.
• Füllen Sie Kraftstoff nicht in der Nähe von Funken oder offenem Feuer ein.
• Starten Sie den Motor bei einer Leckage im Kraftstoffsystem nicht, bis die Undichtigkeiten repariert werden.
• Nicht höher als den empfohlen Kraftstofffüllstand befüllen. Durch die Wärme von Motor und Sonne dehnt sich der Kraftstoff aus und läuft aus, wenn der Tank zu sehr gefüllt ist.
• Füllen Sie nicht zu viel nach. Wenn Sie Kraftstoff auf das Gerät verschütten, wischen Sie die Flüssigkeit ab und warten, bis es trocken ist, bevor Sie den Motor anlassen. Wenn Sie etwas auf Ihre Kleidung verschütten, wechseln Sie diese.
• Lagern Sie den Kraftstoff nur in zugelassenen Behältern.
• Bewahren Sie Gerät und Kraftstoff so auf, dass keine Gefahr besteht, dass Kraftstoff ausläuft oder Dämpfe zu Beschädigungen führen können.
• Leeren Sie den Kraftstoff im Freien und weit entfernt von offenem Feuer in einen für Kraftstoff zugelassenen Behälter.

Sicherer Umgang mit Akkus

WARNUNG: Ein beschädigter Akku kann eine Explosion verursachen und zu Verletzungen führen. Wenn der Akku deformiert oder beschädigt ist, wenden Sie sich an eine zugelassene Husqvarna Servicewerkstatt.

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie in der Nähe von Akkus stets eine Schutzbrille.
• Tragen Sie keine Uhren, Schmuck oder andere Gegenstände aus Metall in der Nähe des Akkus.
• Bewahren Sie den Akku außerhalb der Reichweite von Kindern auf.
• Laden Sie den Akku in einem Bereich mit guter Belüftung auf.
• Halten Sie entflammbare Materialien in einem Mindestabstand von 1 m, wenn Sie den Akku aufladen.
• Entsorgen Sie ausgetauschte Akkus. Siehe Entsorgung auf Seite 86.
• Von der Batterie können explosive Gase ausgehen. Rauchen Sie nicht in der Nähe der Batterie! Halten

Sie den Akku von offenen Flammen oder Funken fern.

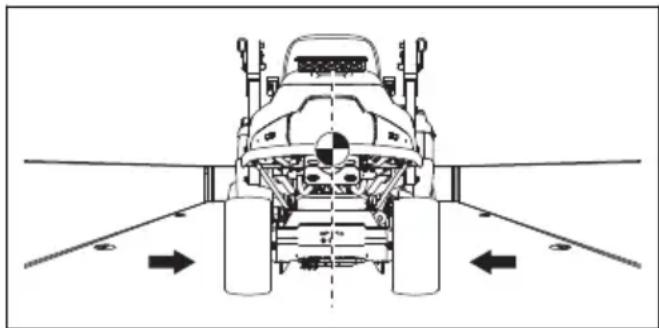

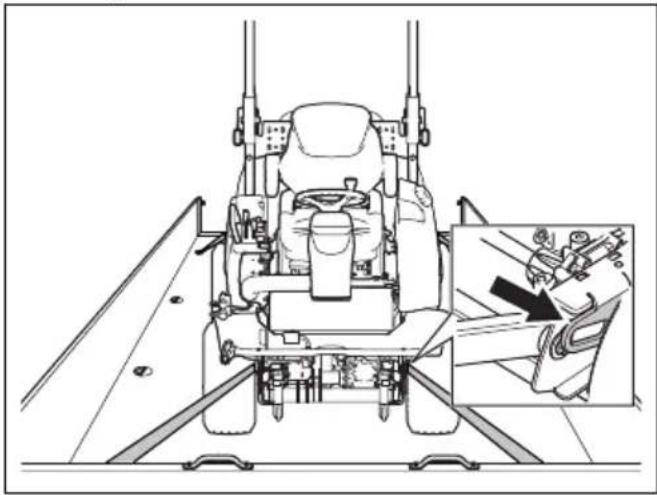

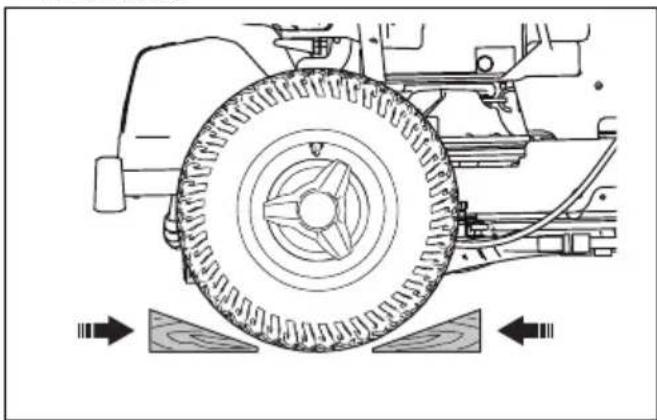

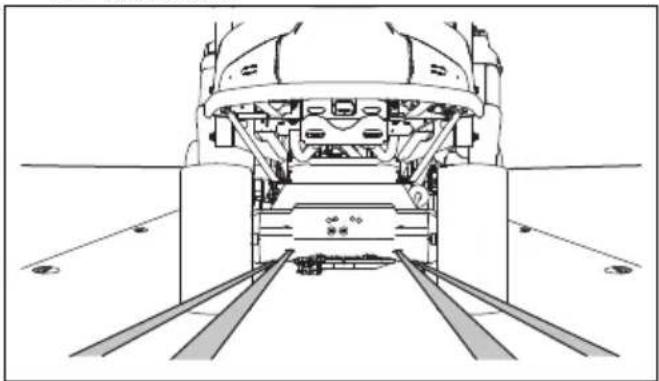

Transportsicherheit

• Verwenden Sie ein für den Transport des Geräts zugelassenes Fahrzeug.
• Das Gerät ist schwer und kann Quetschungen verursachen. Seien Sie vorsichtig, wenn Sie es auf ein Fahrzeug oder einen Anhänger laden oder davon herunterladen.
• Der Transport des Geräts kann durch nationale oder lokale Vorschriften eingeschränkt sein.
• Der Fahrer des Transportfahrzeugs ist für die sichere Befestigung des Geräts während des Transports verantwortlich. Siehe Transport auf Seite 84.

Sicherheitshinweise für die Wartung

WARNUNG: Das Gerät ist schwer und kann zu Verletzungen oder Schäden an Eigentum oder angrenzenden Bereichen führen. Führen Sie keine Wartungsarbeiten oder Überprüfungen an Motor oder Mähdeck durch, ohne dass die folgenden Bedingungen erfüllt sind:

• Der Motor ist ausgeschaltet.
- Das Gerät ist auf einer ebenen Fläche abgestellt.
• Die Handbremse ist angezogen.
- Der Zündschlüssel ist abgezogen.
• Das Mähdeck ist angehoben.
• Die Zündkabel sind von den Zündkerzen abgezogen.
• Die Fernbedienung ist ausgeschaltet.

WARNUNG: Die Abgase des Motors enthalten Kohlenmonoxid, ein geruchloses, giftiges und sehr gefährliches Gas. Bedienen Sie das Gerät nicht in geschlossenen Räumen oder in Räumen mit unzureichendem Luftstrom.

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Für eine optimale Leistung und Sicherheit führen Sie regelmäßig Wartungsarbeiten am Gerät entsprechend den Angaben im Wartungsplan durch. Siehe Wartungsplan auf Seite 47.
• Stromschläge können zu Verletzungen führen. Berühren Sie keine Kabel, während der Motor läuft. Führen Sie keinen Funktionstest an der Zündanlage mit den Fingern durch.
• Starten Sie den Motor nicht, wenn die Schutzabdeckungen entfernt wurden. Es besteht

große Gefahr von Verletzungen durch bewegliche oder heiße Teile.

• Lassen Sie das Gerät abkühlen, bevor Sie Wartungsarbeiten im Bereich des Motors durchführen.
  • Die Klingen sind scharf und können Schnittwunden verursachen. Umwickeln Sie die Klingen zum Schutz, oder tragen Sie Schutzhandschuhe, wenn Sie an ihnen arbeiten.

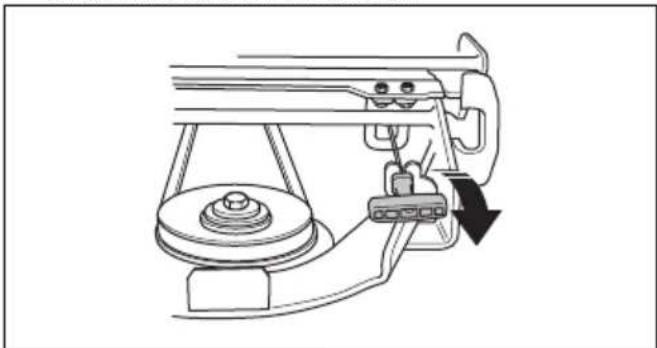

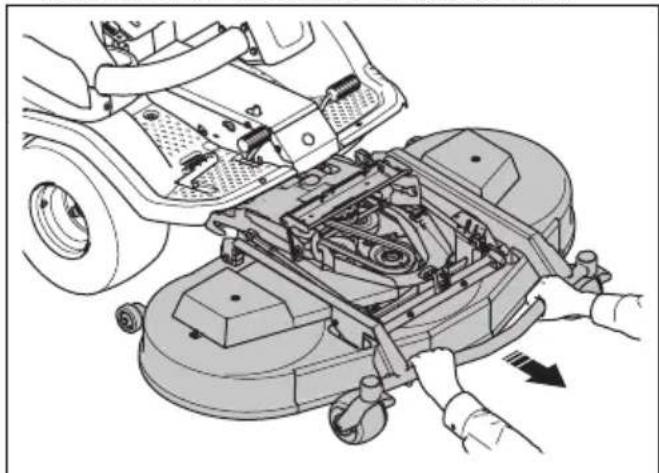

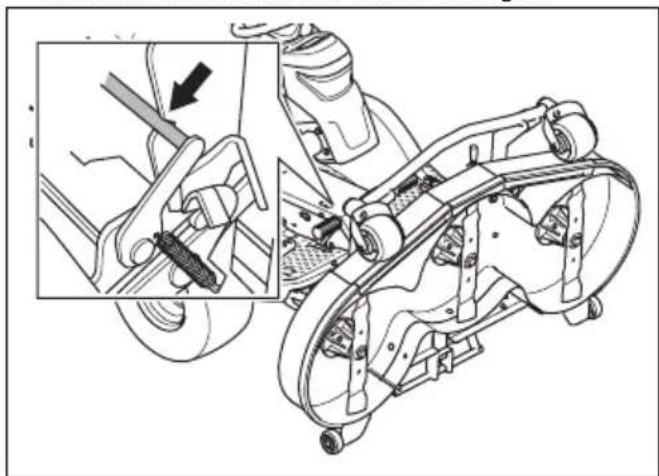

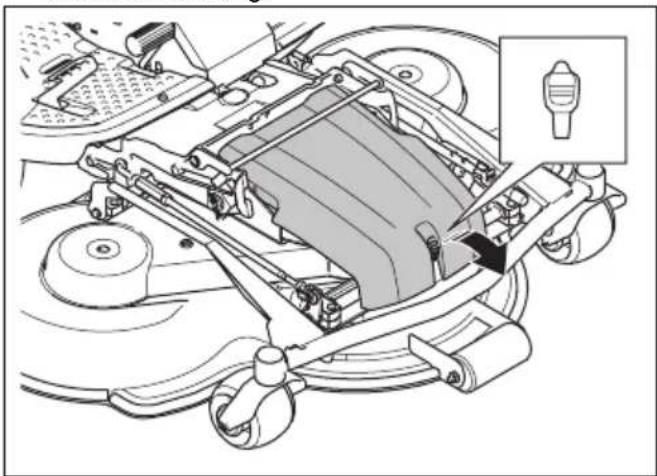

• Bringen Sie das Mähdeck immer in die Wartungsposition, um es zu reinigen. Stellen Sie das Gerät nicht am Rand eines Grabens oder einer Steigung ab, wenn Sie sich Zugang zum Mähdeck verschaffen möchten.

ACHTUNG: Lesen Sie die folgenden Vorsichtshinweise, bevor Sie das Gerät benutzen.

• Starten Sie den Motor nicht, wenn die Zündkerze oder das Zündkabel entfernt wurde.
• Stellen Sie sicher, dass alle Muttern und Schrauben korrekt angezogen sind und dass die Ausrüstung in gutem Zustand ist.
• Ändern Sie nicht die Einstellung des Drehzahlreglers. Wenn die Motordrehzahl zu hoch ist, können die Gerätebestandteile beschädigt werden. Siehe Technische Daten auf Seite 87für die maximal zulässige Motordrehzahl.
• Das Gerät nur mit der vom Hersteller gelieferten oder empfohlenen Ausrüstung zugelassen.

WARNUNG: Berühren Sie die Hydraulikschläuche nicht. Unter Druck stehende Hydraulikflüssigkeit kann austreten und die Haut verletzen.

Sicherheit in Verbindung mit der Fernbedienung

Bevor Sie das Gerät mit der Fernbedienung steuern, lesen und verstehen Sie das Kapitel zur Sicherheit für P 524XR EFI, siehe Sicherheit auf Seite 13.

Sicherheitsdefinitionen

Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen.

WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht.

ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am

Gerät, an anderen Materialien oder in der Umgebung besteht.

Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind.

Allgemeine Sicherheitshinweise

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Lesen Sie die Bedienungsanleitung und die Anweisungen für die Fernbedienung sorgfältig durch und machen Sie sich damit vertraut, bevor Sie das Gerät anschalten. Untersagen Sie allen Personen die Steuerung des Geräts mit der Fernbedienung, wenn diese den Inhalt der Bedienungsanleitung nicht gelesen und verstanden haben.
• Lassen Sie immer Vorsicht walten, und arbeiten Sie mit gesundem Menschenverstand. Vermeiden Sie Situationen, in denen Sie unsicher fühlen. Wenn Sie sich nach dem Lesen der Bedienungsanleitung über einen Betriebsablauf unsicher fühlen, sprechen Sie mit Ihrem Husqvarna Servicehändler, bevor Sie fortfahren.
• Bewahren Sie alle Warnhinweise und Anweisungen auf und stellen Sie sicher, dass sie allen Bedienern zur Verfügung stehen.
• Die Fernbedienung wird automatisch ausgeschaltet, wenn sie herunterfällt oder auf dem Boden aufschlägt. Wenn das Gerät plötzlich anhält, kann dies zu einer gefährlichen Situation führen.
• Laden Sie den Akku der Fernbedienung auf, bevor Sie das Gerät im Fernsteuerungsmodus betreiben. Die Fernbedienung wird automatisch ausgeschaltet, wenn die Akkuspannung zu niedrig ist. Wenn das Gerät plötzlich anhält, kann dies zu einer gefährlichen Situation führen.
• Laden oder ersetzen Sie den Akku, wenn auf dem Informationsdisplay ein schwacher Ladezustand des Akkus der Fernbedienung angezeigt wird. Siehe Anzeige des Info-Displays auf Seite 46 und So laden Sie den Akku der Fernbedienung mit dem Akkuladegerät auf auf Seite 75.

Hinweis: Wenn die Fernbedienung ausgeschaltet ist, wird die Feststellbremse automatisch angezogen, der Antrieb des Mähdecks wird deaktiviert und der Motor abgestellt.

• Steuern Sie das Gerät mit der Fernbedienung sicher. Nehmen Sie das Gerät erst in Betrieb, nachdem alle Sicherheitsrisiken beseitigt sind.
• Verwenden Sie am Gerät nur Anbaugeräte, die für den Betrieb mit der Fernbedienung zugelassen sind. Siehe Technische Daten auf Seite 87.
• Überwachen Sie stets die LED-Anzeigen auf der Fernbedienung.

Hinweis: Die LED-Anzeigen auf der

Fernbedienung enthalten nicht alle Informationen zum Gerät.

- Lernen Sie die Steuerung des Geräts mit der Fernbedienung auf einer ebenen Fläche. Siehe So lernen Sie, wie Sie das Gerät im Fernsteuerungsmodus bedienen auf Seite 39.

WARNUNG: Unzureichende

Kenntnisse über die sichere Bedienung der Fernbedienung können zu gefährlichen Situationen für Sie und andere führen.

- Lernen Sie die sichere Bedienung der Fernbedienung und ihrer Bedienelemente und wie Sie das Gerät schnell anhalten können. Siehe So lernen Sie, wie Sie das Gerät im Fernsteuerungsmodus bedienen auf Seite 39

WARNUNG: Lernen Sie die

Verwendung der Bedienelemente der Fernbedienung, bevor Sie das Gerät in Ihre Richtung bewegen. Wenn das Gerät beispielsweise auf Sie zu fährt, wird es durch eine Rechtsdrehung auf der Fernbedienung nach links gelenkt. Stellen Sie sicher, dass Sie wissen, wie das Gerät in die gewünschte Richtung bewegt wird.

- Lassen Sie keine Kinder oder andere Personen, die für die Steuerung des Geräts mit der Fernbedienung nicht zugelassen sind, das Gerät benutzen oder warten. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen.

- Halten Sie die Fernbedienung von nicht zugelassenen Personen fern. Wenn die Fernbedienung nicht verwendet wird, stellen Sie sicher, dass sie ausgeschaltet ist und im mitgelieferten Aufbewahrungsfach verstaut wird.

- Stellen Sie den Schalter für den Fernsteuerungsmodus auf die Position „0“, wenn die Fernbedienung nicht in Betrieb ist.

- Lassen Sie die Fernbedienung nicht unbeaufsichtigt, wenn sich das Gerät im Fernbedienungsmodus befindet.

- Bewahren Sie die Fernbedienung nicht an Orten auf, an denen sie herunterfallen oder durch äußere Krafteinwirkung beschädigt werden kann. Wenn die Fernbedienung herunterfällt, kann sie sich versehentlich einschalten.

- Lassen Sie das Gerät bei laufendem Motor nicht unbeaufsichtigt. Lassen Sie die Klingen immer zuerst zum Stillstand kommen, aktivieren Sie die Feststellbremse, stellen Sie den Motor ab, und ziehen Sie den Zündschlüssel ab, bevor Sie das Gerät unbeaufsichtigt lassen.

- Der Bediener ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich.

• Transportieren Sie niemals Personen auf dem Gerät.
• Setzen Sie sich nicht auf das Gerät, wenn es im Fernsteuerungsmodus verwendet wird.

Sicherheitshinweise für den Betrieb im Fernsteuerungsmodus

WARNUNG: Lesen Sie die folgenden

Warnhinweise, bevor Sie das Gerät verwenden.

• Das Gerät kann auf Entfernung mit einer Fernbedienung gesteuert werden. Der Empfänger für das Signal der Fernbedienung ermöglicht den Betrieb, wenn das Gerät vorübergehend hinter einem Hindernis verborgen ist. Betreiben Sie das Gerät nur, wenn Sie eine klare Sicht auf das Gerät und den Risikobereich haben. Stellen Sie sicher, dass der Abstand zum Gerät maximal 50 m beträgt.
• Halten Sie den richtigen Betriebsabstand ein, wenn Sie das Gerät mit der Fernbedienung steuern. Wenn sich das Gerät außerhalb des Betriebsbereichs der Fernbedienung befindet, wird die Feststellbremse automatisch angezogen, der Antrieb des Mähdecks wird deaktiviert und der Motor abgestellt. Dies kann zu gefährlichen Situationen für Sie oder andere führen. Informationen zur Betriebsreichweite finden Sie unter Sicherheit des Arbeitsbereichs im Fernsteuerungsmodus auf Seite 22.
• Überprüfen Sie den Arbeitsbereich, um gefährliche Situationen zu vermeiden. Drücken Sie in einer Gefahrensituation sofort die Maschinen-Stoptaste.
• Stellen Sie sicher, dass während des Betriebs mit der Fernbedienung ausreichend Platz um Sie herum vorhanden ist. Stellen Sie sicher, dass keine Gefahr besteht, dass Sie oder umstehende Personen zwischen dem Gerät und einem Hindernis wie einer Wand oder einer anderen harten Oberfläche eingeklemmt werden.
• Stellen Sie sicher, dass sich keine Personen in der Nähe des Geräts aufhalten, wenn Sie das Gerät mit der Fernbedienung steuern. Siehe Sicherheit des Arbeitsbereichs im Fernsteuerungsmodus auf Seite 22.
• Verwenden Sie das Gerät nicht in Bereichen, in denen Explosionen auftreten können.
• Steuern Sie das Gerät mit der Fernbedienung nicht über Gegenstände. Umfahren Sie Steine und andere große Gegenstände vorsichtig und stellen Sie sicher, dass die Klingen die Gegenstände nicht berühren. Halten Sie an und untersuchen Sie das Gerät und das Mähdeck, wenn Sie über einen Gegenstand oder dagegen gefahren sind. Führen Sie alle erforderlichen Reparaturen durch, bevor Sie das Gerät neu starten.

WARNUNG: Führen Sie keine

Überprüfungen am Mähdeck durch, ohne dass die folgenden Bedingungen erfüllt sind:

• Der Motor ist ausgeschaltet.
• Das Gerät ist auf einer ebenen Fläche abgestellt.
• Die Handbremse ist angezogen.
- Der Zündschlüssel befindet sich in der STOP-Position.
• Das Mähdeck ist angehoben.
• Die Fernbedienung ist ausgeschaltet.

• Steuern Sie das Gerät mit der Fernbedienung nicht im Straßenverkehr oder über eine Straße. Seien Sie vorsichtig beim Mähen an Straßen. Halten Sie einen sicheren Abstand zum Verkehr ein.
• Stoppen Sie die Klingen, wenn Sie über Bereiche fahren, die nicht gemäht werden sollen.
• Steuern Sie das Gerät nur bei Tageslicht oder guter Beleuchtung mit der Fernbedienung. Halten Sie sicheren Abstand zu Löchern oder anderen Hindernissen im Boden. Achten Sie auf andere mögliche Gefahrenquellen.
• Steuern Sie das Gerät mit der Fernbedienung nicht in der Nähe von Kanten, Gräben oder Uferhängen. Das Gerät kann plötzlich umkippen, wenn ein Rad über den Rand einer steilen Steigung oder eines Grabens fährt oder wenn eine Kante nachgibt. Stellen Sie sicher, dass der Untergrund für das Gerätegewicht ausreichend stabil ist. Siehe Technische Daten auf Seite 87.
• Versuchen Sie nicht, das Gerät anzuhalten, wenn es rutscht oder umkippt. Das Gerät ist schwer und kann beim Abrutschen schwere Verletzungen verursachen.

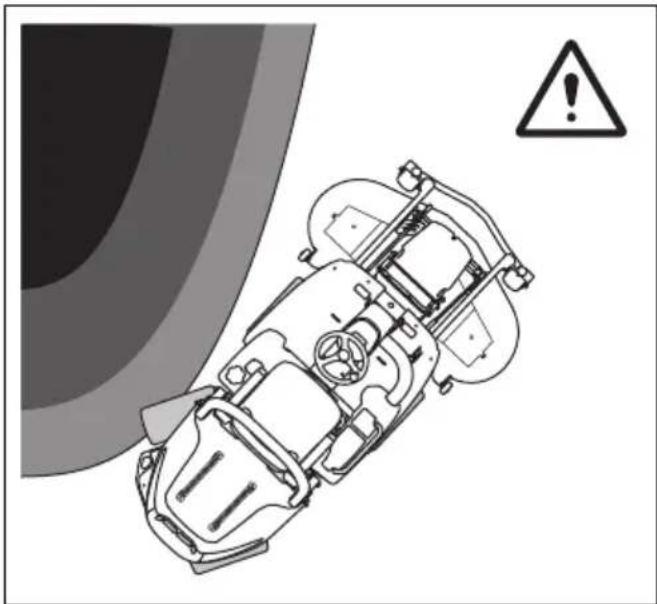

Sicherheit des Arbeitsbereichs im Fernsteuerungsmodus

WARNUNG: Stellen Sie sicher, dass sich keine Personen, Kinder oder Tiere im Arbeitsbereich aufhalten. Wenn Personen oder Tiere in den Arbeitsbereich gelangen, stoppen Sie das Gerät sofort.

• Entfernen Sie Steine, Äste und andere Hindernisse.
• Achten Sie auf umstehende Personen, Gegenstände und Situationen, die einen sicheren Betrieb des Geräts verhindern könnten.
• Halten Sie den richtigen Betriebsabstand ein, wenn Sie das Gerät mit der Fernbedienung steuern.

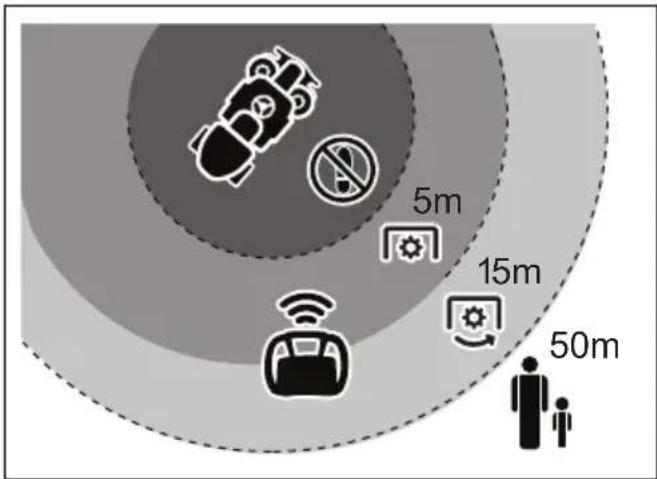

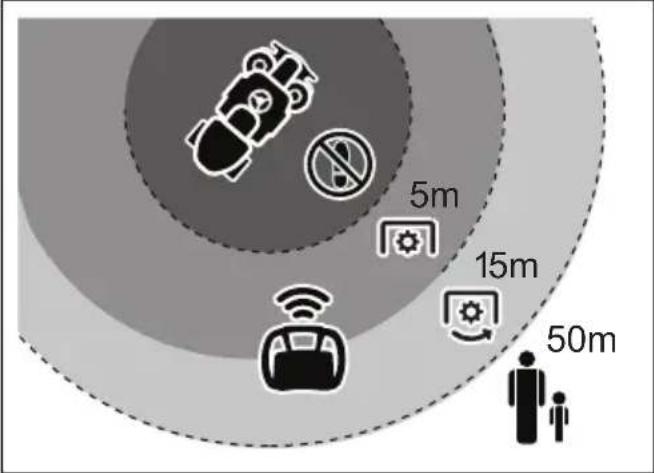

Richtiger Betriebsabstand	Anwender	UmstehendePersonen
Während des Betriebs mit aktiviertem Mähdeck	15–50 m >50 m
Während des Betriebs mit deaktiviertem Mähdeck	5–50 m >50 m

• Bevor Sie während der Steuerung mit der Fernbedienung Ihre Arbeitsposition ändern, halten Sie das Gerät an und betätigen Sie die Feststellbremse über die Fernbedienung.
• Stellen Sie sicher, dass Sie während der Arbeit eine sichere und stabile Position einnehmen.
• Halten Sie sich nicht hinter oder vor dem Gerät auf, wenn Sie es mit der Fernbedienung steuern.
• Seien Sie vorsichtig, wenn Sie das Gerät in der Nähe eines Hindernisses, einer Wand oder eines Gefälles steuern. Das Gerät verfügt über eine Knicklenkung. Dadurch bewegt sich das hintere Ende des Geräts im entgegengesetzten Winkel zur Vorderseite.

• Starten oder stoppen Sie nicht am Hang.
• Halten Sie vor dem Betreten des Arbeitsbereichs stets die Klingen an, ziehen Sie die Feststellbremse an und schalten Sie den Motor ab.

Schneiden von Gras an Hängen im Fernsteuerungsmodus

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Beim Rasenmähen an Steigungen besteht ein erhöhtes Risiko, dass Sie das Gerät nicht kontrollieren können und es umkippt. Dies kann zu Verletzungen oder zum Tod führen.
• Diese Bedienungsanleitung kann nicht alle Situationen abdecken, die bei der Verwendung des Geräts auftreten können. Seien Sie immer vorsichtig, und arbeiten Sie mit gesundem Menschenverstand.
• Fahren Sie nicht über Hindernisse und Löcher. Am Hang besteht ein erhöhtes Risiko, dass das Gerät umkippt. Halten Sie Ausschau nach versteckten Hindernissen in langem Gras.
• Starten oder stoppen Sie nicht am Hang.

WARNUNG: Wenn das Gerät an einem Hang anhält, ziehen Sie die Feststellbremse an und stellen Sie den Motor ab, damit das Gerät nicht umkippt.

Hinweis: Wenn die Fernbedienung ausgeschaltet ist, wird die Feststellbremse automatisch angezogen, der Antrieb des Mähdecks wird deaktiviert und der Motor abgestellt.

WARNUNG: Wenn das Gerät an einem Hang anhält, betreten Sie den Arbeitsbereich immer von oben. Stehen Sie nicht unterhalb des Geräts.

- Stellen Sie sicher, dass Sie während der Arbeit eine sichere und stabile Position einnehmen. Gehen oder stehen Sie nicht unter oder über dem Gerät.

- Wenn Sie das Gerät im Fernsteuerungsmodus betreiben, erhöht sich der maximal mögliche Neigungswinkel. Der maximal mögliche Neigungswinkel ändert sich je nach Witterungsbedingungen, Bodenverhältnissen und Schneidmethoden. Siehe Technische Daten auf Seite 87.

WARNUNG: Die maximal möglichen Neigungswinkel werden mit Husqvarna Originalteilen gemessen. Nehmen Sie keine Modifikationen am Gerät vor. Veränderungen am Gerät, die vom Hersteller nicht genehmigt wurden, können zu schweren Verletzungen oder zum Tod führen.

WARNUNG: Verwenden Sie das Gerät im manuellen Modus nicht in Gelände mit einer Steigung von mehr als 10°.

Hinweis: Anbaugeräte am Gerät können den maximal zulässigen Neigungswinkel verringern. Verwenden Sie am Gerät nur Anbaugeräte, die für

den Betrieb mit der Fernbedienung zugelassen sind. Siehe Technische Daten auf Seite 87.

- Verwenden Sie das Gerät mit der Fernbedienung nicht auf rutschigen Flächen mit einer Steigung von mehr als 20°.

WARNUNG: Rutschige

Oberflächen können dazu führen, dass das Gerät die Bodenhaftung verliert und rutscht oder umkippt. Rutschige Oberflächen können dazu führen, dass der Bediener oder umstehende Personen rutschen oder fallen.

WARNUNG: Überprüfen Sie stets die Bodenverhältnisse und schätzen Sie die Gefahr rutschiger oder instabiler Böden ein. Rutschige Oberflächen können dazu führen, dass das Gerät auf einer Steigung rutscht oder umkippt und einen geringeren als den maximal möglichen Neigungswinkel aufweist.

• Bevor Sie eine Entscheidung darüber treffen, welche Schneidemethode Sie verwenden, überprüfen Sie den Arbeitsbereich, bereiten Sie Ihre Arbeit vor und legen Sie fest, wo Sie wenden müssen.

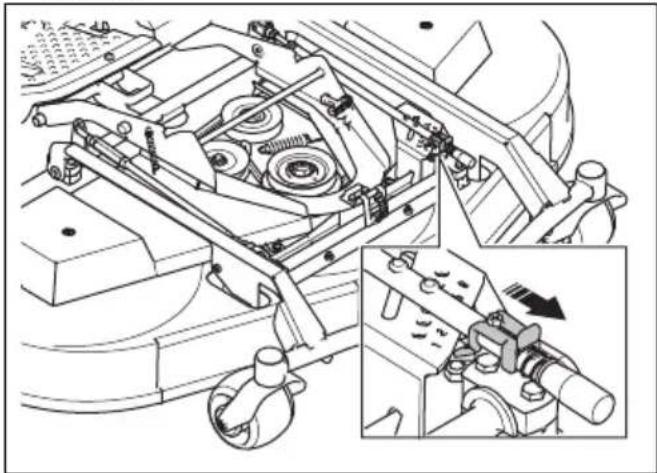

• Stellen Sie die Höhe des Mähdecks auf Position 6, wenn Sie sich über die Bodenverhältnisse nicht sicher sind. Siehe So stellen Sie die Schnitthöhe (C112, C122, R137) ein auf Seite 35 oder So stellen Sie die Schnitthöhe (C112X, C122X, R137X) ein auf Seite 36.
• Drücken Sie den Gashebel am Gerät auf Vollgas, wenn Sie das Gerät an Hängen betreiben. Die Leistung des Geräts ändert sich je nach Motordrehzahl.

Hinweis: Halten Sie auf der Fernbedienung die Boost-Taste gedrückt. Die Boost-Funktion der Fernbedienung erhöht die Kraftübertragung des Geräts, wodurch die Neigung erhöht wird, um das Gerät aus einem Hindernis oder Loch zu bewegen oder um das Gerät zwischen Bereichen zu bewegen, die nicht geschnitten werden sollen.

WARNUNG: Drücken Sie die Boost-Taste nicht, wenn Sie das Gerät wenden. Eine zu hohe Betriebsgeschwindigkeit kann dazu führen, dass das Gerät rutscht oder umkippt.

• Bewegen Sie sich an Hängen gleichmäßig und langsam. Vermeiden Sie abrupte Richtungswechsel.
• Wenden Sie langsam und schrittweise, wenn Sie einen Hang hinunterfahren. Fahren Sie mit niedriger Geschwindigkeit.

WARNUNG: Die

Betriebsgeschwindigkeit kann dazu führen, dass das Gerät auf einer Steigung rutscht oder umkippt, die einen geringeren als den maximal möglichen Neigungswinkel aufweist.

• Betreiben Sie das Gerät nicht mit der Fernbedienung auf Neigungen von mehr als 20°, wenn Sie an einem Hang von einer Seite zur anderen mähen.
• Es wird empfohlen, das Gerät beim Mähen an Hängen hangaufwärts zu bewegen.

• Betreiben Sie das Gerät nicht mit der Fernbedienung an Steigungen von mehr als 30°, wenn Sie an einem Hang aufwärts und abwärts mähen. Das Gerät ist nur auf trockenem und stabilem Untergrund mit einer maximalen Steigung von 30° zu verwenden.
• Wenn Sie hangauf- und hangabwärts mähen, wenden Sie dort, wo der Neigungswinkel am geringsten ist.

- Wenn der Neigungswinkel beim Wenden zu groß ist, fahren Sie den Hang vorwärts nach oben und rückwärts nach unten.

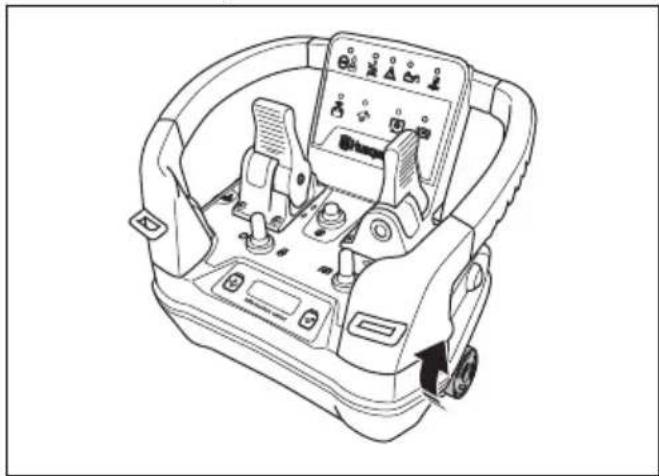

Sicherheitsvorrichtungen an der Fernbedienung

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Verwenden Sie keine Fernbedienung mit Sicherheitsvorrichtungen, die beschädigt sind oder nicht ordnungsgemäß funktionieren.
• Führen Sie regelmäßig eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die Sicherheitsvorrichtungen beschädigt sind, wenden Sie sich an Ihre Husqvarna-Servicewerkstatt.
• Führen Sie keine Änderungen an den Sicherheitsvorrichtungen durch.

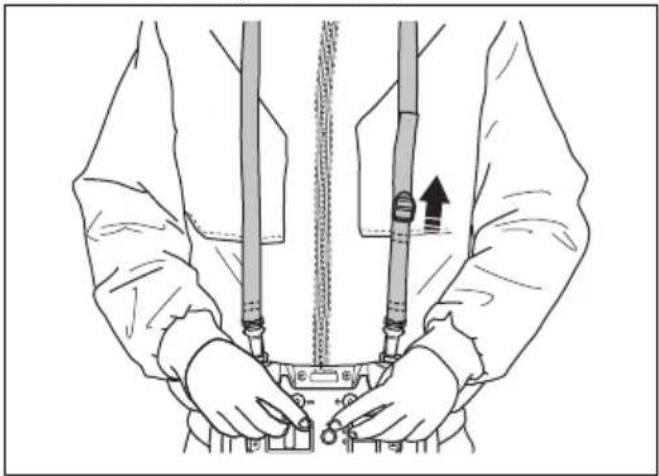

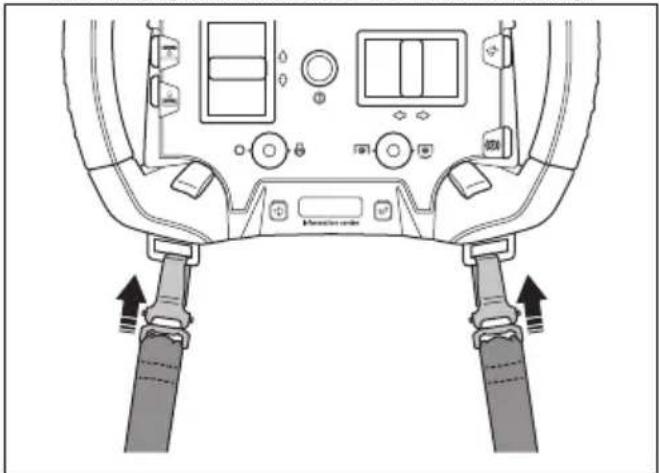

Tragevorrichtung für Fernbedienung

Verwenden Sie immer die Tragevorrichtung der Fernbedienung, wenn Sie mit dem Gerät arbeiten. Wenn Sie die Tragevorrichtung der Fernbedienung nicht verwenden, können Sie das Gerät nicht sicher bedienen. Damit setzen Sie sich selbst und andere einer Verletzungsgefahr aus. Stellen Sie sicher, dass die Fernbedienung korrekt an der Tragevorrichtung befestigt ist. Dadurch soll verhindert werden, dass die Fernbedienung herunterfällt und beschädigt wird oder versehentlich gestartet wird.

Maschinen-Stopptaste auf der Fernbedienung

Die Maschinen-Stopptaste ^1 Die Maschinen-Stopptaste stoppt den Motor schnell, schaltet den Antrieb des Mähdecks aus und betätigt die Feststellbremse.

WARNUNG: Die Maschinen-Stopptaste stoppt den Motor des Geräts. Die Maschinen-Stopptaste auf der Fernbedienung kann nicht verwendet werden, wenn das Gerät manuell bedient wird.

ACHTUNG: Verwenden Sie die Maschinen-Stopptaste auf der Fernbedienung nicht als Stopp-Taste für das Gerät.

WARNUNG: Gehen Sie beim Drücken der Maschinen-Stopptaste an einer Steigung vorsichtig vor. Der Neigungswinkel kann unerwünschte Bewegungen hangabwärts verursachen.

WARNUNG: Wenn Sie das Gerät starten, nachdem Sie die Maschinen-Stopptaste gedrückt haben, können Objekte aus dem Mähdeck ausgeworfen werden. Es besteht die Gefahr von schweren Verletzungen.

WARNUNG: Steuern Sie das Gerät nicht mit der Fernbedienung, wenn die Maschinen-Stopptaste nicht ordnungsgemäß funktioniert. Wenden Sie sich an einen zugelassenen Servicehändler, wenn die Fernbedienung beschädigt ist oder nicht ordnungsgemäß funktioniert.

So führen Sie einen Test der Maschinen-Stopptaste auf der Fernbedienung durch

Hinweis: Der Schalter für die Fernbedienung muss sich innerhalb von weniger als 3 Minuten, nachdem der Zündschlüssel in die Neutralstellung gebracht wurde, in

Position „1“ befinden. Dauert das länger als 3 Minuten, muss der Zündschlüssel in die Position „STOP“ gedreht werden, bevor Sie es erneut versuchen können.

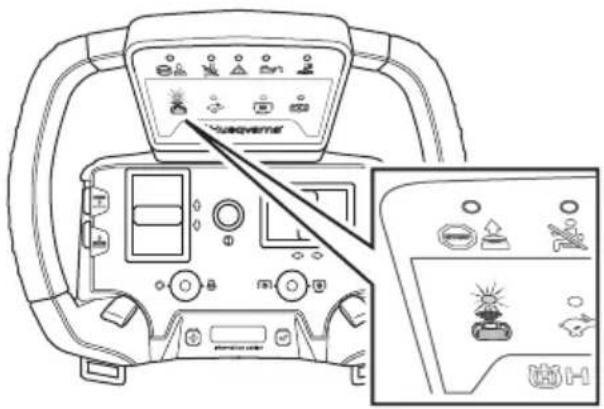

1. Schalten Sie das Gerät in den Fernsteuerungsmodus. Siehe So starten Sie den Fernsteuerungsmodus auf Seite 40.
2. Drücken Sie die Maschinen-Stopptaste auf der Fernbedienung, und stellen Sie sicher, dass die Anzeige „Betrieb verhindert“ aufleuchtet.

1. Drehen Sie die Maschinen-Stopptaste auf der Fernbedienung im Uhrzeigersinn, um sie zu deaktivieren.

Anzeige für Bedienerpräsenzsteuerung (Operator Presence Control, OPC) auf der Fernbedienung

Die OPC-Anzeige wird aktiviert, wenn sich der Bediener auf dem Sitz befindet. Siehe Bedienerpräsenzsteuerung (OPC) auf Seite 16. Die OPC-Anzeige auf der Fernbedienung leuchtet auf.

Betriebsbedingungen für den Fernsteuerungsmodus

Hinweis: Wenn sich eine Betriebsbedingung ändert, wird der Motor sofort abgestellt. Die Feststellbremse wird sofort betätigt und der Antrieb des Mähdecks wird deaktiviert.

Die Betriebsbedingungen für den Fernsteuerungsmodus sind wie folgt:

• Der Bediener sitzt nicht auf dem Sitz.
- Der Zapfwellenschalter am Gerät ist deaktiviert, der Zündschlüssel befindet sich in der Neutralstellung und die Feststellbremse am Gerät ist gelöst. Siehe So starten Sie den Fernsteuerungsmodus auf Seite 40.
- Der Schalter für den Fernsteuerungsmodus befindet sich in Stellung „1“.

Hinweis: Der Schalter für die Fernbedienung muss sich innerhalb von weniger als 3 Minuten, nachdem der Zündschlüssel in die Neutralstellung gebracht wurde, in Position „1“ befinden. Dauert das

länger als 3 Minuten, muss der Zündschlüssel in die Position „STOP“ gedreht werden, bevor Sie es erneut versuchen können.

• Die Maschinen-Stopptaste auf der Fernbedienung ist deaktiviert.
• Das Gerät befindet innerhalb der Betriebsreichweite.

So überprüfen Sie die Betriebsbedingungen für den Fernsteuerungsmodus

Überprüfen Sie die Betriebsbedingungen täglich.

1. Starten Sie den Fernsteuerungsmodus, halten Sie das Gerät auf ebenem Untergrund an und betätigen Sie mit der Fernbedienung die Feststellbremse. Setzen Sie sich auf den Sitz, und drücken Sie den Start-/Stopschalter des Motors auf der Fernbedienung. Wenn die Betriebsbedingungen funktionieren, startet der Motor nicht.
2. Starten Sie den Fernsteuerungsmodus, halten Sie das Gerät auf ebenem Untergrund an und betätigen Sie mit der Fernbedienung die Feststellbremse. Drehen Sie den Zündschlüssel in die Startposition, und drücken Sie den Start-/Stopschalter des Motors auf der Fernbedienung. Wenn die Betriebsbedingungen funktionieren, startet der Motor nicht.

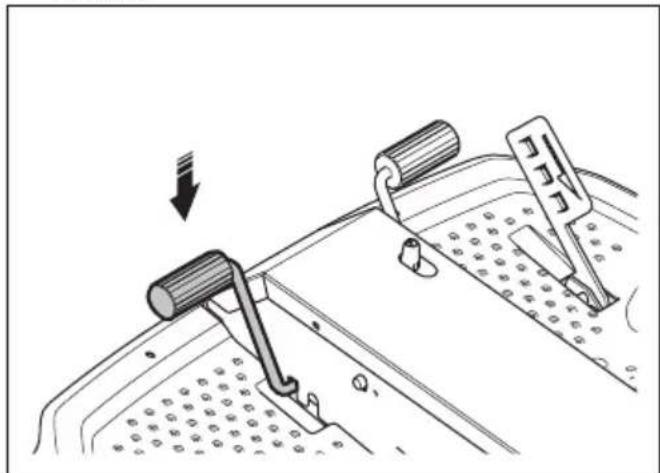

3. Starten Sie den Fernsteuerungsmodus, halten Sie das Gerät auf ebenem Untergrund an und betätigen Sie mit der Fernbedienung die Feststellbremse. Ziehen Sie den Zapfwellenschalter am Gerät, und drücken Sie den Start-/Stopschalter des Motors auf der Fernbedienung. Wenn die Betriebsbedingungen funktionieren, startet der Motor nicht.
4. Starten Sie den Fernsteuerungsmodus, wenn sich der Schalter für den Fernsteuerungsmodus in der Position „0“ befindet. Drücken Sie den Start-/Stop-Schalter des Motors auf der Fernbedienung. Wenn die Betriebsbedingungen funktionieren, startet der Motor nicht.
5. Starten Sie den Fernsteuerungsmodus, halten Sie das Gerät auf ebenem Untergrund an und betätigen Sie mit der Fernbedienung die Feststellbremse. Verlassen Sie die Betriebsreichweite, und drücken Sie den Start-/Stopschalter des Motors auf der Fernbedienung. Wenn die Betriebsbedingungen funktionieren, startet der Motor nicht.
6. Versuchen Sie, den Fernsteuerungsmodus bei aktivierter Maschinen-Stoptaste zu starten. Wenn die Betriebsbedingungen funktionieren, startet das Gerät den Fernsteuerungsmodus nicht.

Sicherheitshinweise für die Wartung der Fernbedienung

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Verwenden Sie keine Fernbedienung, die beschädigt ist oder nicht ordnungsgemäß funktioniert.
• Führen Sie alle Sicherheitskontrollen, Wartungen und Servicemaßnahmen durch, die in dieser Bedienungsanleitung angegeben sind. Alle anderen Wartungsarbeiten müssen von einem autorisierten Servicehändler durchgeführt werden.
• Nehmen Sie keine Änderungen an der Fernbedienung oder ihren Komponenten vor. Stellen Sie sicher, dass die Fernbedienung und ihre Komponenten nur von einem Husqvarna Servicehändler durch Originalteile ersetzt werden.
• Tauschen Sie abgenutzte Komponenten aus. Es besteht ein erhöhtes Risiko eines mechanischen Ausfalls, wenn die Fernbedienung mit beschädigten oder abgenutzten Komponenten verwendet wird. Ersetzen Sie abgenutzte oder fehlende Schilder und Aufkleber.

Sicherheit der Akkus für die Fernbedienung

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Verwenden Sie nur die Husqvarna Akkus, die wir für Ihr Gerät empfehlen. Siehe Technische Daten auf Seite 87. Die Akkus verfügen über eine Softwareverschlüsselung.
  • Die Akkus immer korrekt einlegen und dabei die Polarität beachten (+ und -).
• Verwenden Sie als Stromversorgung für die zugehörigen Geräte von Husqvarna nur die wiederaufladbaren Akkus Husqvarna. Siehe Technische Daten auf Seite 87. Um Verletzungen zu vermeiden, verwenden Sie den Akku nicht zur Energieversorgung anderer Geräte.
• Entfernen Sie die Akkus, wenn die Fernbedienung eine Woche oder länger nicht verwendet wird.
• Es besteht die Gefahr von elektrischen Schlägen. Achten Sie beim Lagern oder Transportieren der Akkus darauf, dass die Batteriepole keine leitfähigen Materialien berühren: Schlüssel, Münzen oder Handwerkzeuge. Dadurch kann es zu einem Kurzschluss des Akkus kommen.
• Benutzen Sie keine Akkus, die nicht wiederaufladbar sind.
• Legen Sie keine Gegenstände in die Luftschlitze des Akkus.
• Halten Sie den Akku von direkter Sonneneinstrahlung, Hitze oder offenem Feuer fern. Der Akku kann Verbrennungen und/oder chemische Verätzungen verursachen.
• Halten Sie den Akku von Regen und Feuchtigkeit fern.
• Halten Sie den Akku von Mikrowellen und hohem Druck fern.

• Versuchen Sie nicht, den Akku zu zerlegen oder aufzubrechen.

• Der Akku darf nur bei Temperaturen zwischen -25 und 70 °C verwendet werden.

• Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Siehe So reinigen Sie den Akku der Fernbedienung und das Ladegerät auf Seite 74.
• Verwenden Sie keine beschädigten, fehlerhaften, undichten, aufgeblähten, korrodierten oder nicht ordnungsgemäß funktionstüchtigen Akkus.
• Halten Sie den Akku fern von Kindern.

Sicherheit des Ladegeräts für die Fernbedienung

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Der Gebrauch des Geräts durch Personen (einschließlich Kindern), die über eingeschränkte körperliche, sensorische oder geistige Fähigkeiten verfügen oder denen es an der erforderlichen Erfahrung und Kenntnissen mangelt, ist untersagt, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person bei der Arbeit überwacht und im Gebrauch des Geräts zuvor geschult wurden.
• Achten Sie darauf, dass Kinder und unbefugte Personen keinen Zugriff auf das Ladegerät haben.
• Dieses Gerät darf nur mit Sicherheitskleinspannung (SELV) gemäß der Kennzeichnung auf dem Gerät versorgt werden.
• Setzen Sie keine nicht wiederaufladbaren Akkus in das Ladegerät ein.
• Verwenden Sie keine beschädigten oder defekten Ladegeräte.
• Verbinden Sie die Anschlüsse des Ladegeräts niemals mit Metallgegenständen. Dies kann zu einem Kurzschluss im Ladegerät führen.
• Verwenden Sie das Ladegerät nur, wenn die Umgebungstemperatur zwischen 0 und 45 °C liegt. Verwenden Sie das Ladegerät in einer trockenen und staubfreien Umgebung mit guter Belüftung.
• Trennen Sie das Ladegerät von der Stromversorgung, wenn es nicht verwendet wird.
• Laden Sie den Akku nur in geschlossenen Räumen an einem Ort mit guter Luftzirkulation und ohne direkte Sonneneinstrahlung. Laden Sie den Akku nicht im Freien. Auf keinen Fall Akkus in feuchter Umgebung laden.
• Das Ladegerät muss extern mit einer 3-A-Sicherung abgesichert sein.
• Nutzen Sie zugelassene Steckdosen, die nicht beschädigt sind. Stellen Sie sicher, dass das Kabel des Ladegeräts nicht beschädigt ist. Wenn Verlängerungskabel verwendet werden, stellen Sie sicher, dass diese nicht beschädigt sind.
• Verwenden Sie das Ladegerät nicht in explosionsgefährdeten Bereichen oder in der Nähe explosiver Stoffe.
• Das Ladegerät darf nicht abgedeckt werden.

- Der Anschluss an das Stromnetz muss gemäß den nationalen Verdrahtungsvorschriften erfolgen.

Montage

So befestigen Sie das Mähdeck

Hinweis: Für Mähdeckmodelle C112X, C122X, R137X: Bevor Sie ein X-Modell-Mähdeck anbringen können, müssen Sie vorne einen AUX-Steckdosensatz (Zubehör) installieren.

Hinweis: Stellen Sie sicher, dass Mähdeck und Gerät auf ebenem Untergrund stehen, bevor Sie das Mähdeck anbringen.

1. Bewegen Sie das Gerät vorsichtig, bis es sich in Position vor dem Mähdeck befindet.
2. Drücken Sie den Schalter für den elektrischen Hub, um das Mähdeck abzusenken. Senken Sie das Mähdeck vollständig ab, bis Sie ein ratterndes Geräusch hören.

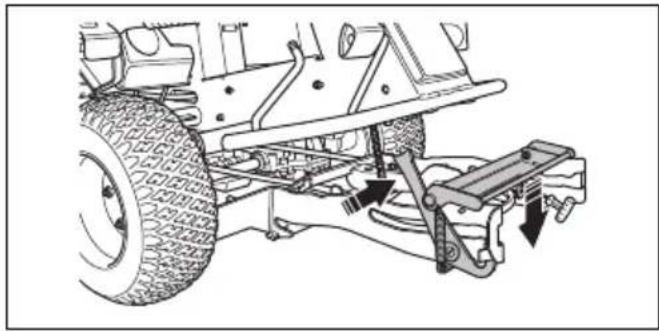

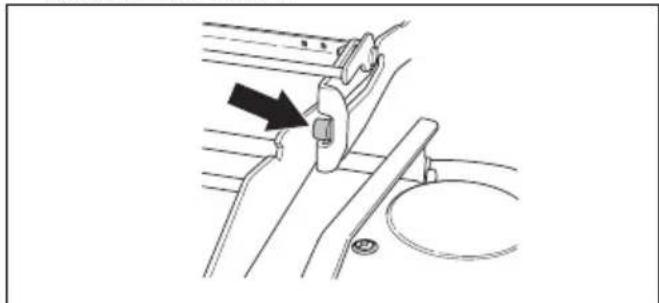

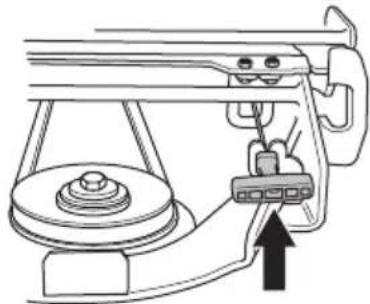

ACHTUNG: Halten Sie den

Schalter mindestens 2 Sekunden lang gedrückt, nachdem das Mähdeck den Boden berührt hat. Stellen Sie sicher, dass sich das Mähdeck in der Schwimmposition befindet.

Hinweis: Das ratternde Geräusch aus dem Rahmentunnel bedeutet nicht, dass das Gerät defekt ist.

1. Betätigen Sie die Handbremse.

2. Stellen Sie den Motor ab.

3. Drücken Sie den Geräterahmen nach unten. Bringen Sie die Geräterahmenverriegelung in eine senkrechte Position.

Verriegelungsmechanismus kann zu Verletzungen an den Fingern führen, wenn Sie ihn nicht vorsichtig betätigen. Halten Sie die Vorderkante der Mähdecks mit beiden Händen fest, wenn Sie mit dem nächsten Schritt fortfahren.

1. Schieben Sie das Mähdeck in den Geräterahmen. Vergewissern Sie sich, dass die vorderen Führungsstifte in die Nut des Geräterahmens eingesetzt werden. Die Geräterahmenverriegelung löst sich automatisch.

1. Schieben Sie das Mähdeck ein, bis die hinteren Führungsstifte die Unterseite der Nut des Geräterahmens berühren.

1. Legen Sie den Treibriemen um die Treibriemenscheibe am Mähdeck.

2. Setzen Sie den Federgriff in die Federhalterung.

1. Befestigen Sie die vordere Abdeckung.

2. Für Mähdeckmodelle C112X, C122X, R137X:

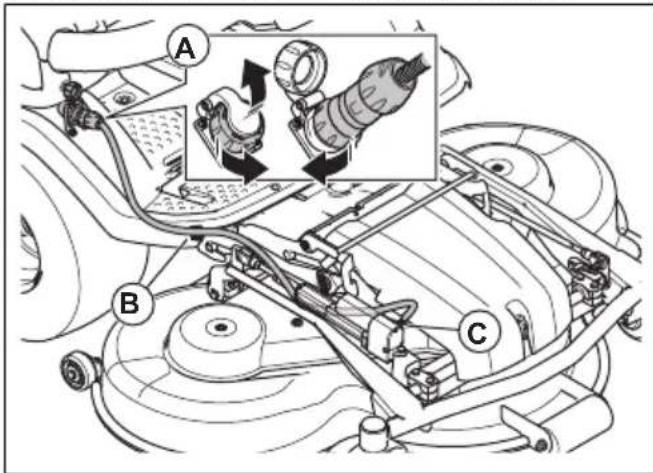

A B C

a) Schließen Sie das Kabel an den Ausgang (A) an. b) Befestigen Sie das Kabel an der Kabelklemme (B) an der Fußstützenplatte.

ACHTUNG: Stellen Sie sicher, dass sich das Kabel in der richtigen Position unter dem Stellglied (C) befindet und nicht gequetscht wird, wenn Sie das Mähdeck in die Mähposition bringen. Siehe So bringen Sie das Mähdeck in die Mähposition auf Seite 58.

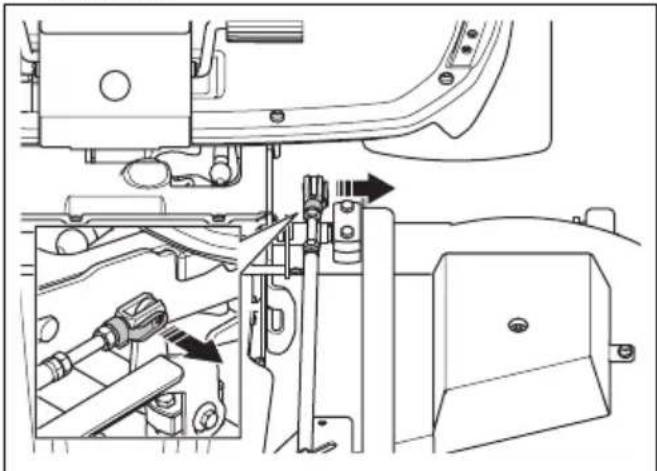

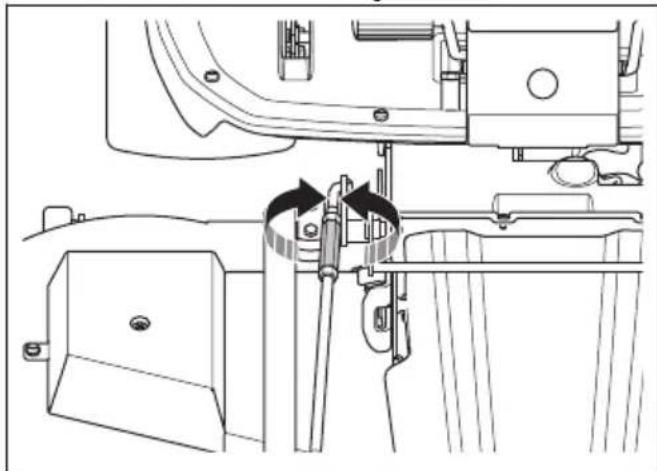

1. Die Fluchtung des Mähdecks kontrollieren. Siehe So überprüfen Sie die Fluchtung des Mähdecks auf Seite 59.

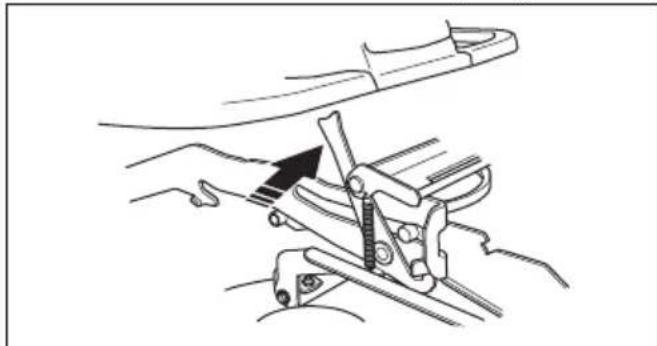

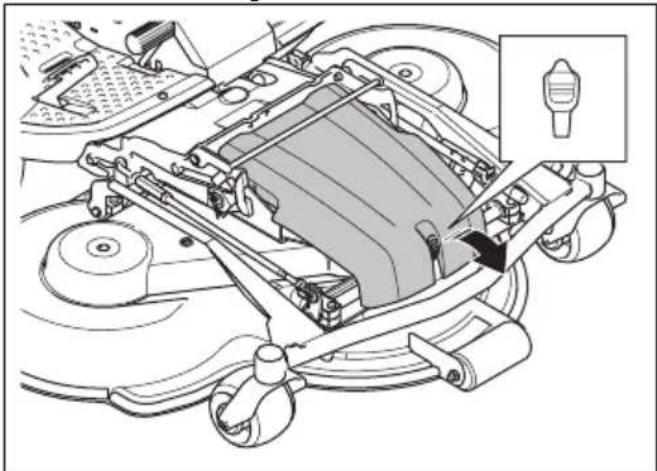

So entfernen Sie das Mähdeck

1. Stellen Sie das Gerät auf einem ebenen Untergrund ab.

2. Betätigen Sie die Handbremse.

3. Für Mähdeckmodelle C112X, C122X, R137X: Stellen Sie die Schnitthöhe auf die niedrigste Stufe ein. Siehe So stellen Sie die Schnitthöhe (C112X, C122X, R137X) ein auf Seite 36.

4. Drücken Sie den Schalter für den elektrischen Hub, um das Mähdeck abzusenken. Senken Sie das Mähdeck vollständig ab, bis Sie ein ratterndes Geräusch hören.

ACHTUNG: Halten Sie den Schalter mindestens 2 Sekunden lang gedrückt, nachdem das Mähdeck den Boden berührt hat. Stellen Sie sicher, dass sich das Mähdeck in der Schwimmposition befindet.

Hinweis: Das ratternde Geräusch aus dem Rahmentunnel bedeutet nicht, dass das Gerät defekt ist.

1. Stellen Sie den Motor ab.
2. Bringen Sie den Zündschlüssel in die Neutralstellung.
3. Für Mähdeckmodelle C112X, C122X, R137X:

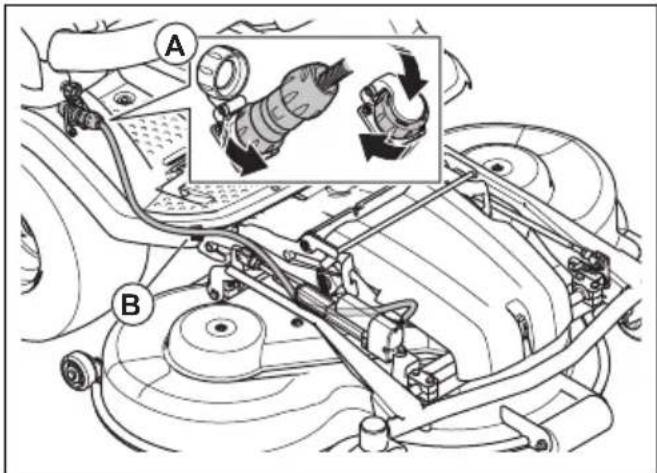

a) Trennen Sie das Kabel von der Steckdose (A). b) Entfernen Sie das Kabel von der Kabelklammer (B) auf der Fußstützenplatte.

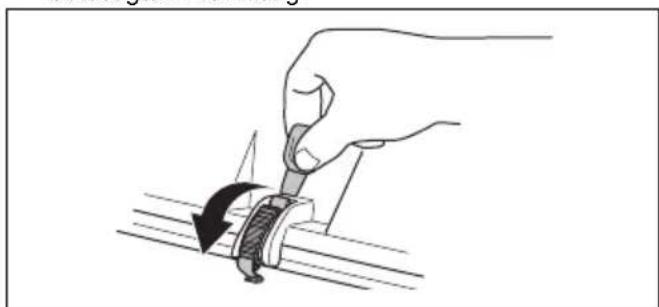

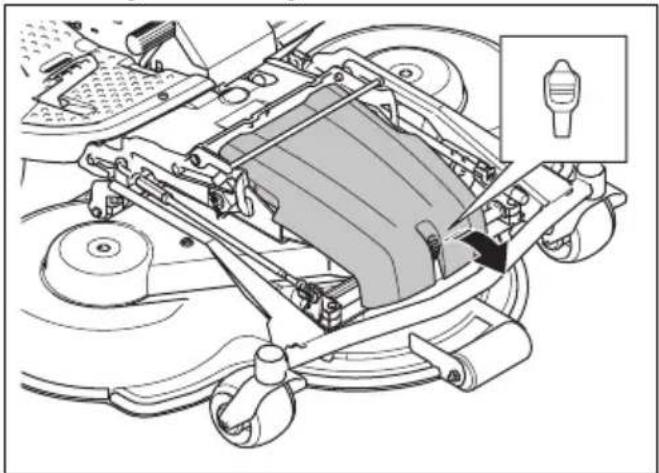

1. Lösen Sie die Klammer an der vorderen Abdeckung mit dem Werkzeug am Zündschlüssel, und entfernen Sie die Abdeckung.

1. Für Mähdeckmodelle C112, C122, R137: Stellen Sie die Schnitthöhe auf die niedrigste Stufe ein. Siehe So stellen Sie die Schnitthöhe (C112, C122, R137) ein auf Seite 35.

2. Ziehen Sie den Federgriff aus der Federhalterung, um die Spannung des Antriebsriemens zu lösen.

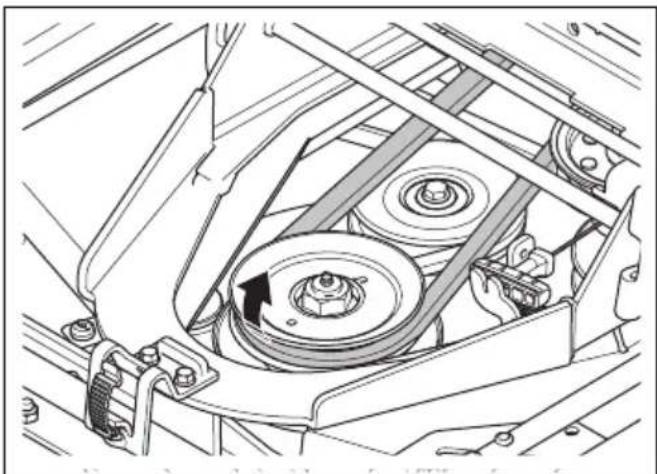

1. Entfernen Sie den Treibriemen, und setzen Sie ihn in den Riemenhalter.

1. Ziehen Sie die Vorderkante des Mähdecks mit beiden Händen heraus.

2. Senken Sie das Mähdeck vollständig ab.

3. Öffnen Sie die Geräterahmenverriegelung.

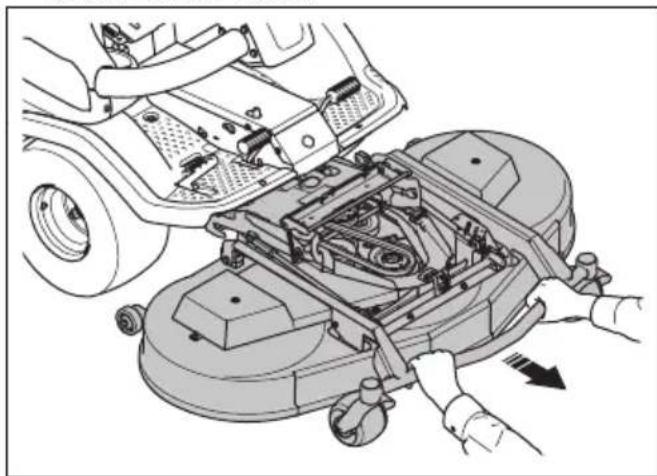

1. Ziehen Sie die Vorderkante des Mähdecks mit beiden Händen heraus.

WARNUNG: Risiko von Quetschverletzungen. Halten Sie Körperteile fern.

Fernbedienung

Anweisungen für P 524XR EFI siehe Montage auf Seite 28

So können Sie die Aufbewahrungsbox der Fernbedienung anbringen und entfernen

Hinweis: Das vordere Ende der Befestigungsplatte befindet sich auf der rechten Seite des Geräts. Bleiben Sie vor der Befestigungsplatte, wenn Sie die Aufbewahrungsbox der Fernbedienung anbringen.

1. Legen Sie die Aufbewahrungsbox der Fernbedienung so auf die Befestigungsplatte, dass die Vorderseite in Ihre Richtung zeigt.

1. Schieben Sie Aufbewahrungsbox der Fernbedienung in die Endposition, um sie zu verriegeln.

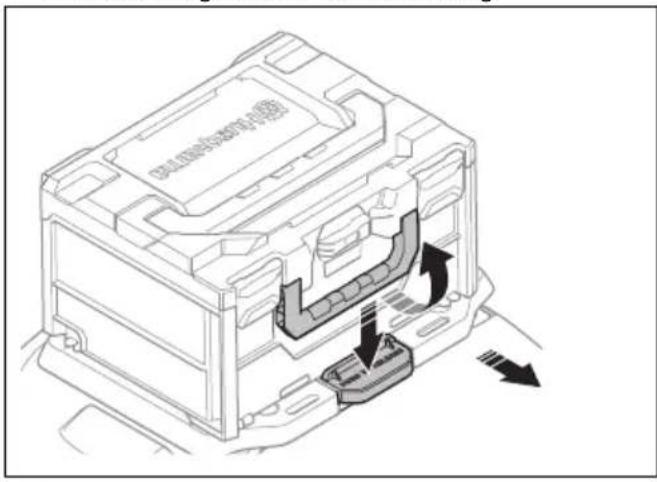

1. Zum Entfernen des Aufbewahrungsbox der Fernbedienung drücken Sie den Griff der Befestigungsplatte mit einer Hand nach unten. Ziehen Sie den Griff der Aufbewahrungsbox der Fernbedienung in Ihre Richtung. Entfernen Sie die Aufbewahrungsbox der Fernbedienung.

1. Hinweis: Wenn die Fernbedienung nicht in Betrieb ist, schalten Sie sie aus und legen sie in die Aufbewahrungsbox.

Legen Sie die Fernbedienung, den Akku und die Tragevorrichtung für die Fernbedienung in die Aufbewahrungsbox.

Betrieb

Fernbedienung

Anweisungen zur Fernbedienung finden Sie unter Fernbedienung auf Seite 37.

Einleitung

WARNUNG: Vor dem Betrieb des Gerätes müssen Sie die Sicherheitsinformationen lesen und verstehen.

So verwenden Sie Husqvarna Connect

1. Laden Sie die Husqvarna Connect App auf Ihr Mobiltelefon.

2. Anmeldung bei der Husqvarna Connect App.

3. Befolgen Sie die Anweisungen in der Husqvarna Connect App, um sich zu verbinden und das Gerät zu registrieren.

So füllen Sie Kraftstoff ein

WARNUNG: Benzin ist leicht entzündlich. Gehen Sie vorsichtig vor und befüllen Sie den Tank im Freien (siehe Sicherer Umgang mit Kraftstoff auf Seite 18).

WARNUNG: Verwenden Sie den Kraftstofftank nicht als Auflagefläche.

Der Motor läuft mit bleifreiem Benzin mit einer Mindest-Oktanzahl von 95 (nicht mit Öl gemischt). Wir empfehlen

Ihnen biologisch abbaubares Alkylatbenzin (max. 5 % Methanol, max. 10 % Ethanol, max. MTBE 15 %).

Kontrollieren Sie den Füllstand vor jedem Gebrauch und füllen Sie bei Bedarf auf.

Sie können den Kraftstoffstand im Kraftstofftank eindeutig erkennen. Füllen Sie nicht zu viel nach. Es sollten stets mindestens 2,5 cm frei bleiben.

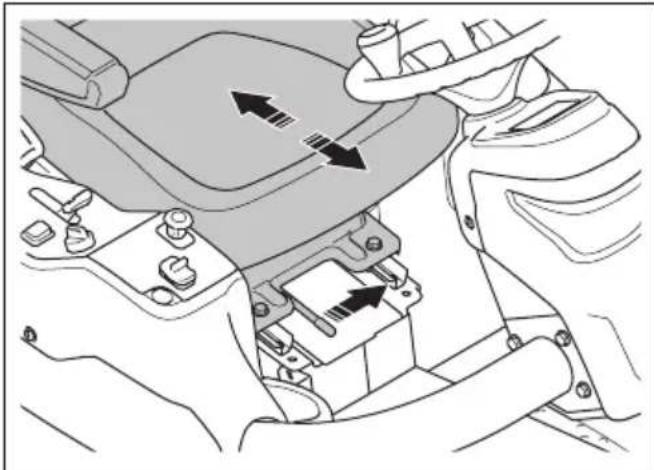

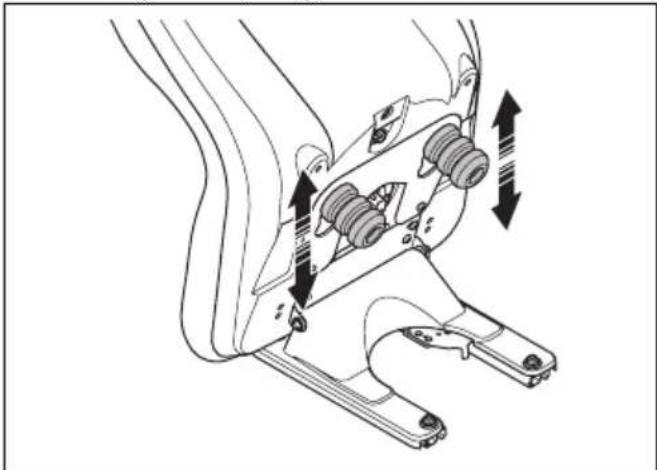

So stellen Sie den Sitz ein

WARNUNG: Stellen Sie den Sitz nicht während des Betriebs des Geräts ein.

Der Sitz kann nach vorne gekippt werden. Er kann ebenfalls nach vorn und hinten verstellt werden.

- Um den Sitz nach vorn und hinten zu verstellen, stellen Sie Ihre Füße auf die Fußstützen und drücken Sie den Hebel unter der Vorderkante des Sitzes nach links. Bringen Sie den Sitz in die gewünschte Position.

- Um die Sitzfederung einzustellen bewegen Sie die Gummianschläge unter dem Sitz entsprechend den Angaben in der Abbildung. Platzieren Sie die beiden Anschläge vorne, mittig, oder hinten.

So heben Sie das Mähdeck an

1. Drücken Sie den Zapfwellenschalter, um den Antrieb des Mähdecks auszukoppeln.

1. Ziehen Sie am Schalter für den elektrischen Hub, um das Mähdeck anzuheben. Heben Sie das Mähdeck vollständig an, bis Sie ein ratterndes Geräusch hören.

Hinweis: Das ratternde Geräusch aus dem Rahmentunnel bedeutet nicht, dass das Gerät defekt ist.

Hinweis: Sie können das Mähdeck ein kleines Stück anheben, während der Antrieb auf den Klingen eingekoppelt ist. Verwenden Sie diese Funktion für sehr hohes Gras oder raue Oberflächen.

WARNUNG: Heben Sie das Mähdeck nicht vollständig an, während der Antrieb des Mähdecks aktiviert ist. Teile können herumgeschleudert werden, die schwere oder tödliche Verletzungen verursachen können.

So senken Sie das Mähdeck ab

1. Drücken Sie den Schalter für den elektrischen Hub, um das Mähdeck abzusenken. Senken Sie das Mähdeck vollständig ab, bis Sie ein ratterndes Geräusch hören.

ACHTUNG: Halten Sie den Schalter mindestens 2 Sekunden lang gedrückt, nachdem das Mähdeck den Boden berührt hat. Stellen Sie sicher, dass sich das Mähdeck in der Schwimmposition befindet.

Hinweis: Das ratternde Geräusch aus dem Rahmentunnel bedeutet nicht, dass das Gerät defekt ist.

1. Ziehen Sie den Zapfwellenschalter, um den Antrieb für die Klingen des Mähdecks zuzuschalten.

Bevor Sie das Gerät bedienen

WARNUNG: Steuern Sie den Mäher nicht mit der Fernbedienung, wenn Sie keinen freien Blick auf den Mäher haben. Die Reichweite der Fernbedienung ermöglicht es, das Gerät auch dann zu bewegen, wenn Sie es nicht sehen können. Es besteht die Gefahr von Verletzungen und Schäden.

WARNUNG: Halten Sie den Betriebsabstand ein, wenn Sie das Gerät mit der Fernbedienung steuern. Siehe Technische Daten auf Seite 87. Das Gerät stoppt automatisch, wenn sich das Gerät außerhalb der Reichweite der Fernbedienung befindet. Dies kann zu gefährlichen Situationen führen.

1. Lesen Sie die Bedienungsanleitung sorgfältig durch, und stellen Sie sicher, dass Sie die Anweisungen verstehen.
2. Legen Sie die notwendige persönliche Schutzausrüstung an. Siehe Persönliche Schutzausrüstung auf Seite 15.
3. Stellen Sie sicher, dass sich nur befugte Personen im Arbeitsbereich befinden.
4. Warten Sie das Gerät täglich. Siehe Wartung auf Seite 46.
5. Stellen Sie sicher, dass das Gerät korrekt zusammengebaut und unbeschädigt ist.
6. Schalten Sie die Fernbedienung aus. Siehe So schalten Sie die Fernbedienung aus auf Seite 45.
7. Legen Sie die Fernbedienung in das Aufbewahrungsfach für die Fernbedienung.
8. Befestigen Sie das Aufbewahrungsfach für die Fernsteuerung an der Motorabdeckung. Siehe So können Sie die Aufbewahrungsbox der Fernbedienung anbringen und entfernen auf Seite 30.

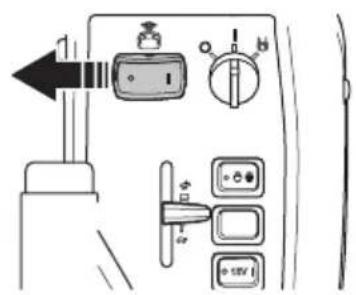

9. Stellen Sie den Schalter für den Fernsteuerungsmodus auf die Position „0“.

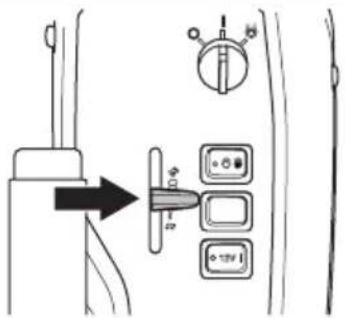

So starten Sie den Motor

1. Betätigen Sie die Handbremse.
2. Drücken Sie den PTO-Knopf hinein, um beim Mähdeck den Antrieb auszukoppeln.

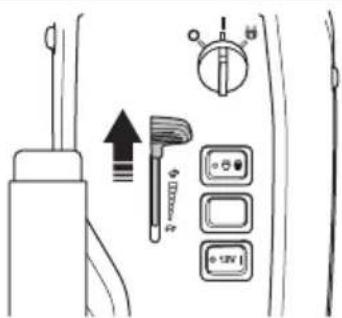

1. Bewegen Sie den Gashebel in die Mittelstellung.

1. Drehen Sie den Zündschlüssel in die Startstellung.

1. Wenn der Motor startet, lassen Sie den Zündschlüssel sofort los, sodass er in die Neutralstellung zurückkehrt.

ACHTUNG: Aktivieren Sie den Anlasser jeweils nicht länger als fünf Sekunden. Wenn der Motor nicht startet, warten Sie 15 Sekunden, bevor Sie es erneut versuchen.

1. Lassen Sie den Motor mit halber Drehzahl für 3 bis 5 Minuten laufen, bevor Sie ihn stark belasten.

2. Drücken Sie den Gashebel in die Vollgas-Position (C).

ACHTUNG: Das Aktivieren der Klingen bei laufendem Motor mit voller Drehzahl belastet die Treibriemen. Geben Sie auf keinen Fall Vollgas, bevor das Mähdeck in die Mähposition abgesenkt wurde.

So bedienen Sie das Gerät

1. Sicherstellen, dass die Bypassventile geschlossen sind. Siehe So deaktivieren Sie das hydrostatische Getriebe auf Seite 37.
2. Starten Sie den Motor.
3. Betätigen Sie das Feststellbremspedal und geben Sie es dann frei, um die Feststellbremse zu lösen.

1. Drücken Sie vorsichtig auf eins der Gaspedale. Die Geschwindigkeit erhöht sich je mehr das Pedal heruntergedrückt wird. Verwenden Sie Pedal (A) zum Vorwärtsfahren und Pedal (B) zum Rückwärtsfahren.

1. Lassen Sie das Pedal zum Bremsen los. Wollen Sie stärker bremsen, drücken Sie auf das andere Geschwindigkeitspedal.

2. Wählen Sie die Schnitthöhe. Siehe So stellen Sie die Schnitthöhe (C112, C122, R137) ein auf Seite 35 oder So stellen Sie die Schnitthöhe (C112X, C122X, R137X) ein auf Seite 36.

3. Drücken Sie den Schalter für den elektrischen Hub, um das Mähdeck abzusenken. Senken Sie das Mähdeck vollständig ab, bis Sie ein ratterndes Geräusch hören.

ACHTUNG: Halten Sie den Schalter mindestens 2 Sekunden lang gedrückt, nachdem das Mähdeck den Boden berührt hat. Stellen Sie sicher, dass sich das Mähdeck in der Schwimposition befindet.

Hinweis: Das ratternde Geräusch aus dem Rahmentunnel bedeutet nicht, dass das Gerät defekt ist.

1. Ziehen Sie den Kupplungsschalter (PTO) heraus, um die Kupplung/das Arbeitsgerät einzuschalten.

So stellen Sie die Schnitthöhe (C112, C122, R137) ein

1. Ziehen Sie am Schalter für den elektrischen Hub, um das Mähdeck anzuheben. Heben Sie das Mähdeck vollständig an, bis Sie ein ratterndes Geräusch hören.

Hinweis: Das ratternde Geräusch aus dem Rahmentunnel bedeutet nicht, dass das Gerät defekt ist.

1. Betätigen Sie die Handbremse.
2. Drehen Sie den Zündschlüssel in die STOPP-Position.
3. Drücken und halten Sie die Sicherungsplatte in Richtung der Vorderseite des Mähdecks. Ziehen und heben Sie den Einstellhebel für die Schnitthöhe mit der rechten Hand an. Lassen Sie den Einstellhebel nicht los.

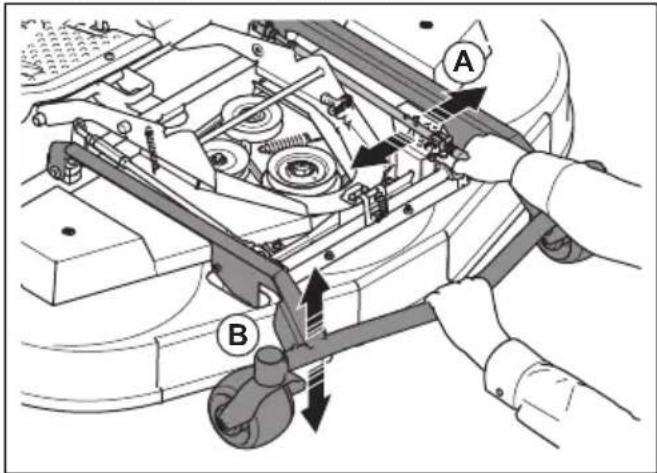

1. Halten Sie den Geräterahmen (B) mit der linken Hand fest. Heben oder senken Sie das Mähdeck, während Sie den Einstellhebel (A) für die Schnitthöhe horizontal bewegen.

1. Lassen Sie den Einstellhebel für die Schnitthöhe in eines der Löcher in der Einstellungsplatte einrasten.
2. Lassen Sie den Geräterahmen los.

Hinweis: Siehe Tabelle unten, welche ungefähre Schnitthöhe mit welcher Nummer übereinstimmt.

Nummer Schnitthöhe	mm
Mähdeck C112, C122	R137
1 (S) Wartungsposition, niedrigste Position	25 35
2 35 50
3 45 60
Nummer Schnitthöhe, mm
4 55 75
5 65 90
6 75 100

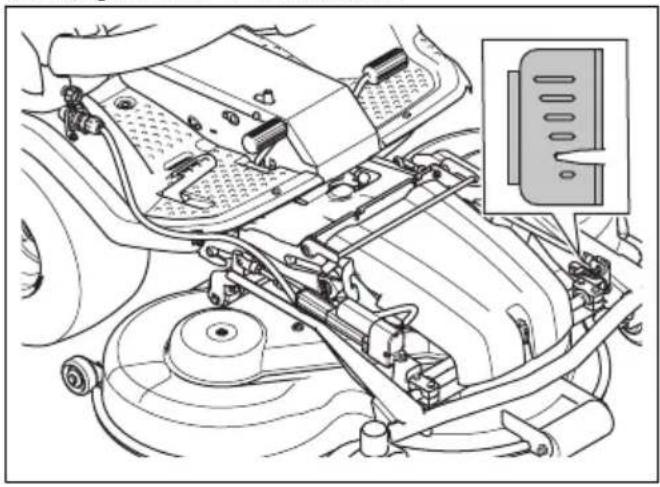

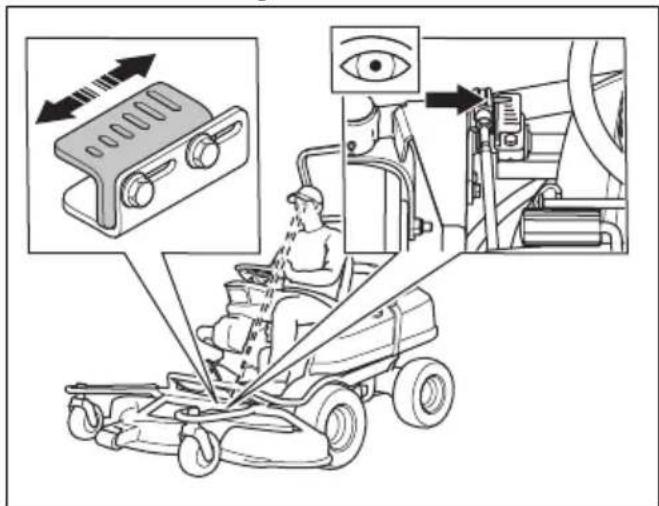

So stellen Sie die Schnitthöhe (C112X, C122X, R137X) ein

- Drücken Sie die obere linke Funktionstaste für Frontzubehör, um die Schnitthöhe zu verringern. Drücken Sie die untere linke Funktionstaste für Frontzubehör, um die Schnitthöhe zu erhöhen.

Die Markierungen auf dem Mähdeck zeigen die Position der ausgewählten Schnitthöhe an.

Hinweis: Siehe Tabelle unten, welche ungefähre Schnitthöhe mit welcher Markierung übereinstimmt.

Markierungen Schnitthöhe, mm
Mähdeck C112X,	C122X R137X
	75 100
	65 90
	55 75

Markierungen Schnitthöhe, mm
	45 60
	35 50
	25 35

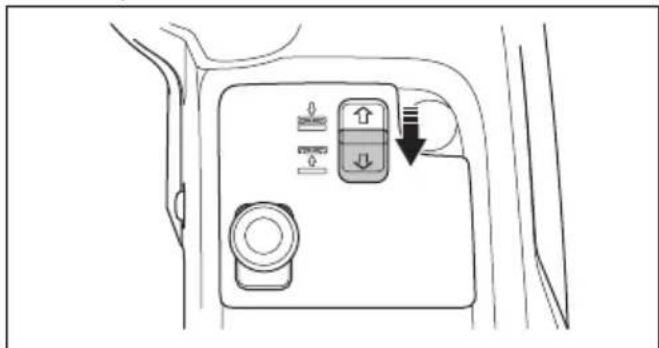

So schalten Sie den Motor aus

1. Geben Sie die Geschwindigkeitspedale frei.
2. Drücken Sie den PTO-Knopf wieder hinein, um beim Mähdeck den Antrieb auszukoppeln.

1. Lassen Sie den Motor 1 Minute im Leerlauf laufen, um die Motortemperatur zu verringern.

2. Ziehen Sie den Hubhebel für das Mähdeck nach hinten, um das Mähdeck anzuheben.

1. Drehen Sie den Zündschlüssel in die STOPP-Position.

1. Wenn das Gerät anhält, betätigen Sie die Feststellbremse.

So betätigen und lösen Sie die Feststellbremse

1. Betätigen Sie das Pedal der Feststellbremse (A).

2. Drücken und halten Sie den Sperrknopf (B).

1. Halten Sie den Sperrknopf gedrückt und lassen Sie das Pedal der Feststellbremse los.
2. Zum Lösen der Feststellbremse, betätigen Sie das Pedal der Feststellbremse erneut.

So erhalten Sie ein gutes Mähergebnis

• Führen Sie für eine optimale Leistung regelmäßig Wartungsarbeiten am Gerät entsprechend den Angaben im Wartungsplan durch. Siehe Wartung auf Seite 46.
• Mähen Sie keinen nassen Rasen. Nasses Gras kann zu schlechten Mähergebnissen führen.
• Beginnen Sie mit einer hohen Schnitthöhe, und verringern Sie diese allmählich.
• Mähen Sie mit Klingen, die bei hoher Drehzahl rotieren (für maximal zulässige Motordrehzahl siehe Technische Daten auf Seite 87). Bewegen Sie das Gerät mit geringer Geschwindigkeit vorwärts. Wenn das Gras nicht zu hoch und zu dick ist, können Sie auch bei höherer Geschwindigkeit ein gutes Mähergebnis erzielen.
• Schneiden Sie das Gras in einem unregelmäßigen Muster.
• Um die besten Mähergebnisse zu erzielen, mähen Sie den Rasen häufig und verwenden die mulch-Funktion.

So deaktivieren Sie das hydrostatische Getriebe

Um das Gerät bei abgestelltem Motor zu bewegen, müssen Sie die Hydraulikkreise am vorderen und hinteren Getriebe öffnen. Dies erfolgt durch Öffnen der Bypassventile in den Getriebemotoren.

ACHTUNG: Das Gerät hat keine Bremsen, wenn die Bypassventile geöffnet sind. Die Bypassventile müssen geschlossen sein, bevor Sie das Gerät in Betrieb nehmen.

ACHTUNG: Schleppen Sie das Gerät nicht mit hoher Geschwindigkeit oder über lange Strecken ab. Dies kann zu Schäden an den Getrieben führen.

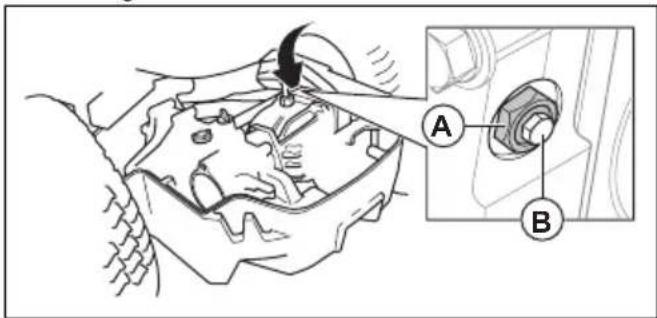

Hinteres Getriebe

- Um das Bypassventil zu öffnen, öffnen Sie die Kontermutter (A) um eine 14 bis 12 Drehung gegen den Uhrzeigersinn und drehen danach die Ventilschraube (B) um zwei Drehungen gegen den Uhrzeigersinn.

- Um das Bypassventil zu schließen, schließen Sie die Ventilschraube (B) und ziehen Sie mit 8 Nm fest. Ziehen Sie anschließend die Sicherungsmutter (A) mit 30 Nm fest.

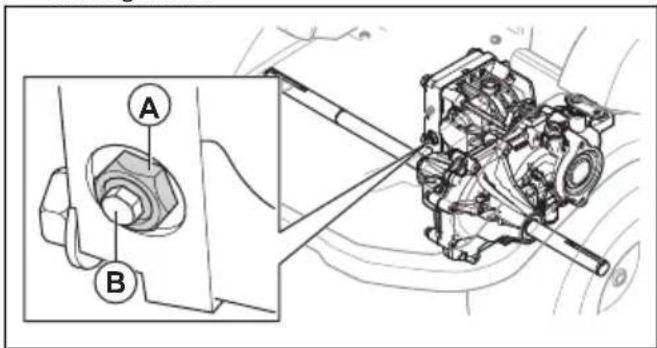

Vorderes Getriebe

- Um das Bypassventil zu öffnen, öffnen Sie die Kontermutter (A) um eine 14 bis 12 Drehung gegen den Uhrzeigersinn und drehen danach die Ventilschraube (B) um zwei Drehungen gegen den Uhrzeigersinn.

- Um das Bypassventil zu schließen, schließen Sie die Ventilschraube (B) und ziehen Sie mit 8 Nm fest. Ziehen Sie anschließend die Sicherungsmutter (A) mit 30 Nm fest.

Fernbedienung

Anweisungen zum manuellen Betrieb des P 524XR EFI finden Sie unter Betrieb auf Seite 31.

Die Fernbedienung verfügt über alle Bedienelemente, die zur Bedienung des Geräts erforderlich sind. Die Bedienelemente der Fernbedienung reagieren direkt, wenn Sie sie bedienen.

Die Fernbedienung arbeitet per Funksignalübertragung. Bei einer Übertragungsstörung wird die Frequenz automatisch geändert.

ACHTUNG: Verwenden Sie nur die im Lieferumfang des Geräts enthaltene Fernbedienung.

Ein Kopplungsvorgang zwischen dem Gerät und der Fernbedienung wird ab Werk durchgeführt. Wenden Sie sich an Ihren Husqvarna Servicehändler, wenn eine neue Kopplung zwischen dem Gerät und der Fernbedienung erforderlich ist.

Bevor Sie das Gerät mit der Fernbedienung steuern

WARNUNG: Stellen Sie sicher, dass Sie das Gerät jederzeit sehen können, wenn Sie es mit der Fernbedienung bedienen. Der Empfänger für das Signal der Fernbedienung ermöglicht den Betrieb, wenn das Gerät vorübergehend hinter einem Hindernis verborgen ist.

WARNUNG: Halten Sie den richtigen Betriebsabstand ein, wenn Sie das Gerät mit der Fernbedienung steuern. Wenn sich das Gerät außerhalb des Betriebsbereichs der Fernbedienung befindet, wird die Feststellbremse automatisch angezogen, der Antrieb des Mähdecks wird deaktiviert und der Motor abgestellt. Dies kann zu gefährlichen Situationen für Sie oder andere führen. Informationen zur Betriebsreichweite finden Sie unter Technische Daten auf Seite 87.

Richtiger Betriebsabstand Anwen-der	Umste-hende Perso-nen
Während des Betriebs mit akti-viertem Mähdeck.	15–50 m >50 m
Während des Betriebs mit deaktiviertem Mähdeck.	5–50 m >50 m

• Stellen Sie sicher, dass sich keine Personen im Arbeitsbereich aufhalten.
• Lesen Sie die Bedienungsanleitung sorgfältig durch, und stellen Sie sicher, dass Sie die Anweisungen verstehen.
• Lernen Sie, wie das Gerät mit der Fernbedienung gesteuert wird Siehe So lernen Sie, wie Sie das Gerät im Fernsteuerungsmodus bedienen auf Seite 39.
• Führen Sie die tägliche Wartung am Gerät und an der Fernbedienung durch. Siehe Wartungsplan auf Seite 47 und Fernbedienung auf Seite 74.
• Stellen Sie sicher, dass die Fernbedienung nicht beschädigt ist und dass sich alle Bedienelemente und Schalter in der Neutralstellung befinden.
• Stellen Sie sicher, dass die Sicherheitsvorrichtungen an der Fernbedienung ordnungsgemäß funktionieren und nicht beschädigt sind.
• Stellen Sie sicher, dass alle Bedienelemente nach dem Loslassen wieder in die Neutralstellung zurückkehren.
• Laden Sie den Akku der Fernbedienung auf, bevor Sie das Gerät im Fernsteuerungsmodus betreiben. Die Fernbedienung wird automatisch ausgeschaltet, wenn die Akkuspannung zu niedrig ist, was zu einer gefährlichen Situation führen kann.
• Laden oder ersetzen Sie den Akku, wenn auf dem Informationsdisplay ein schwacher Ladezustand des Akkus der Fernbedienung angezeigt wird. Siehe Anzeige des Info-Displays auf Seite 46 und So laden Sie den Akku der Fernbedienung mit dem Akkuladegerät auf auf Seite 75.
• Sicherstellen, dass die Bypassventile geschlossen sind. Siehe So deaktivieren Sie das hydrostatische Getriebe auf Seite 37.
• Drücken Sie den Gashebel am Gerät in die Vollgasstellung, bevor Sie das Gerät mit der Fernbedienung bedienen. Die Motordrehzahl kann nicht mit der Fernbedienung eingestellt werden.
• Stellen Sie sicher, dass sich der Zündschlüssel in der Neutralstellung befindet und dass die Feststellbremse am Gerät gelöst ist. Siehe So betätigen und lösen Sie die Feststellbremse auf Seite 36.

- Stellen Sie sicher, dass der Zapfwellenschalter am Gerät deaktiviert ist. Siehe PTO-Knopf (Zapfwellenantrieb) auf Seite 5.

So verwenden Sie die Tragevorrichtung für die Fernbedienung

WARNUNG: Die Fernbedienung

muss während des Betriebs im

Fernbedienungsmodus immer korrekt an der Tragevorrichtung befestigt sein. Verwenden Sie keine beschädigte Tragevorrichtung für die Fernbedienung.

1. Montieren Sie die Haken der Tragevorrichtung an den Tragegurtschlaufen an der Fernbedienung.

1. Legen Sie die Tragevorrichtung für die Fernbedienung an.
2. Stellen Sie die Höhe des Aufhängepunkts mit der Schnalle der Tragevorrichtung ein.

So lernen Sie, wie Sie das Gerät im Fernsteuerungsmodus bedienen

Lernen Sie die Steuerung mit der Fernbedienung auf einer großen, ebenen Fläche, bevor Sie in der Nähe von Hindernissen oder an Steigungen arbeiten. Fahren Sie fort, bis Sie sicher sind, dass Sie das Gerät mit der Fernbedienung sicher steuern können. Erhöhen Sie den Neigungswinkel mit fortschreitender Übung schrittweise.

WARNUNG: Unzureichende

Kenntnisse über die sichere Bedienung des Geräts können zu gefährlichen Situationen für Sie oder andere führen.

WARNUNG: Das Gerät hat rotierende

Teile. Halten Sie Körperteile fern.

WARNUNG: Achten Sie auf

Objekte, die während des Betriebs herausgeschleudert werden können. Schwere oder tödliche Verletzungen können auftreten, wenn die Sicherheitshinweise nicht befolgt werden.

- Lernen Sie auf ebener Oberfläche, zwischen dem manuellen Modus und Fernsteuerungsmodus zu wechseln. Siehe Bevor Sie das Gerät mit der Fernbedienung steuern auf Seite 38 und So starten Sie den Fernsteuerungsmodus auf Seite 40.

WARNUNG: Halten Sie vor dem

Betreten des Arbeitsbereichs stets die Klingen an, ziehen Sie die Feststellbremse an und schalten Sie den Motor ab.

• Lernen Sie, wie Sie das Gerät mit der Maschinen-Stopptaste anhalten. Siehe Maschinen-Stopptaste auf der Fernbedienung auf Seite 25 und So führen Sie einen Test der Maschinen-Stopptaste auf der Fernbedienung durch auf Seite 25.
• Lernen Sie auf einer großen, ebenen Fläche, wie Sie das Gerät mit deaktiviertem Mähdeck steuern. Siehe So steuern Sie das Gerät mit der Fernbedienung auf Seite 42. Lernen Sie, wie sich das Gerät bewegt, wenn Sie die Lenksteuerung drücken. Halten Sie jederzeit einen sicheren Abstand zum Gerät ein.

- Lernen Sie, wie Sie die Bedienelemente verwenden, bevor Sie das Gerät in Ihre Richtung steuern. Die Bedienelemente auf der Fernbedienung haben Bezug zur Bewegungsrichtung des Geräts. Das Gerät dreht sich in Bezug auf die Bewegungsrichtung vom Standpunkt des Geräts aus gesehen. Die Abbildung unten zeigt einen Bediener, der im Verhältnis zum Gerät nach links lenkt.

So starten Sie den Fernsteuerungsmodus

1. Drücken Sie den Zapfwellenschalter am Gerät.
2. Bringen Sie den Zündschlüssel in die Neutralstellung.
3. Lösen Sie die Handbremse am Gerät. Siehe So betätigen und lösen Sie die Feststellbremse auf Seite 36.

1. Entfernen Sie die Fernbedienung aus der Aufbewahrungsbox der Fernbedienung.

2. Legen Sie die Tragevorrichtung für die Fernbedienung an, wenn Sie das Gerät mit der Fernbedienung steuern. Siehe So verwenden Sie die Tragevorrichtung für die Fernbedienung auf Seite 39.

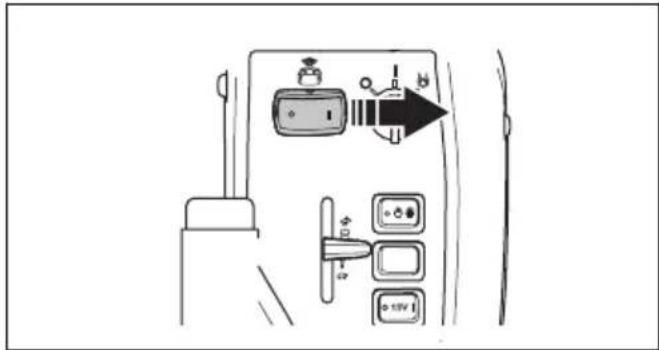

3. Stellen Sie den Schalter für den Fernsteuerungsmodus am Gerät auf die Position „1“.

Hinweis: Der Schalter für die Fernbedienung muss sich innerhalb von weniger als 3 Minuten, nachdem der Zündschlüssel in die Neutralstellung gebracht wurde, in Position „1“ befinden. Dauert das länger als 3 Minuten, muss der Zündschlüssel in die Position „STOP“ gedreht werden, bevor Sie es erneut versuchen können.

1. Verlassen Sie den Arbeitsbereich mit der Fernbedienung.
2. Drehen Sie die Maschinen-Stopptaste auf der Fernbedienung im Uhrzeigersinn, um sicherzustellen, dass sie deaktiviert ist.

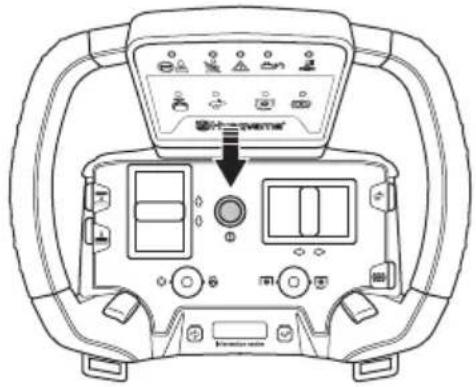

1. Drücken Sie die ON/OFF-Taste auf der Fernbedienung, um die Fernbedienung zu starten.

1. Stellen Sie sicher, dass die LED über dem Fernbedienungssymbol an der Fernbedienung leuchtet.

Hinweis: Der Fernsteuerungsmodus kann nicht gestartet werden, wenn die Hydrauliköltemperatur zu niedrig ist. Siehe Bedienfeld – Fehlerbehebung für die Fernbedienung auf Seite 81.

1. Stellen Sie sicher, dass das Funksignalsymbol im Informationsdisplay der Fernbedienung angezeigt wird. Siehe Symbole auf der Fernsteuerung auf Seite 11.

2. Stellen Sie sicher, dass die Handbremse angezogen ist.

1. Bevor Sie das Gerät mit der Fernbedienung steuern, drücken Sie den Lenkhebel nach rechts, und lassen Sie ihn los. Stellen Sie sicher, dass sich das hintere Ende des Geräts zur Seite und wieder in die Neutralstellung bewegt, wenn der Lenkhebel losgelassen wird. Drücken Sie den Lenkhebel nach links, und lassen Sie ihn los. Stellen Sie sicher, dass sich das hintere Ende des Geräts zur Seite und wieder in die Neutralstellung bewegt, wenn der Lenkhebel losgelassen wird.

2. Wenn sich das Gerät in einer gedrehten Position befindet, bevor Sie das Gerät im Fernsteuerungsmodus bedienen, müssen Sie es ausrichten. Wenn sich das Gerät in einer Rechtskurvenposition befindet, schieben Sie den Lenkhebel auf der Fernbedienung nach rechts. Wenn sich das Gerät in einer Linkskurvenposition befindet, schieben Sie den Lenkhebel auf der Fernbedienung nach links.

Hinweis: Die Anzeige „Betrieb verhindert“ leuchtet auf, bis die Räder des Geräts ausgerichtet sind.

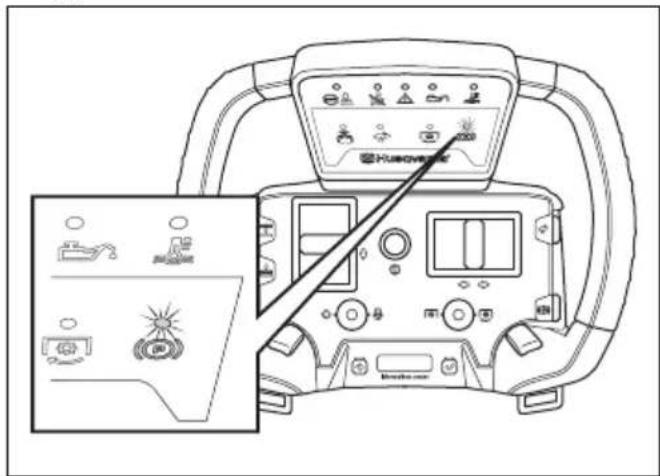

So starten Sie den Motor mit der Fernbedienung

1. Stellen Sie den Tragegurt so ein, dass Sie eine gute Arbeitsposition haben.
2. Stellen Sie sicher, dass die Handbremse angezogen ist.

Huaontrain Balance sensor

1. Drücken Sie den Start-/Stopp-Schalter des Motors auf der Fernbedienung nach rechts, und halten Sie ihn 1 Sekunde lang, um den Motor zu starten.

So aktivieren und deaktivieren Sie den Antrieb des Mähdecks

WARNUNG: Halten Sie den richtigen Betriebsabstand ein, wenn Sie das Gerät mit der Fernbedienung steuern. Halten Sie einen Mindestabstand von 15 m zum Gerät ein, wenn der Antrieb des Mähdecks aktiviert ist. Siehe Sicherheit des Arbeitsbereichs im Fernsteuerungsmodus auf Seite 22.

Hinweis: Deaktivieren Sie den Antrieb des Mähdecks, wenn Sie das Gerät über Bereiche bewegen, auf denen Sie nicht mähen.

WARNUNG: Lassen Sie die Fernbedienung nicht unbeaufsichtigt, wenn sich das Gerät im Fernsteuerungsmodus befindet.

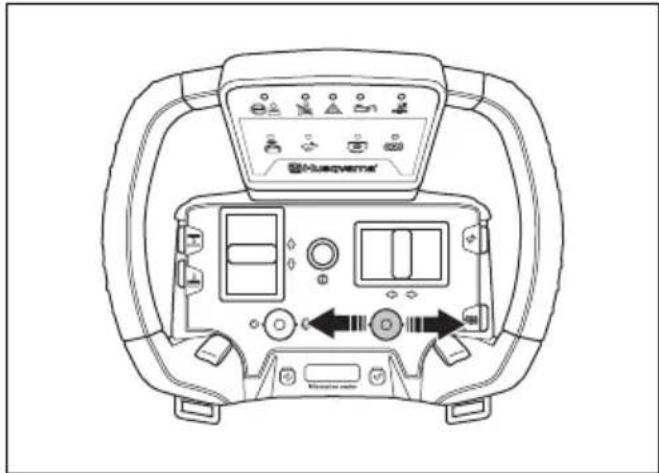

- Drücken Sie den Zapfwellenschalter auf der Fernbedienung nach rechts und halten Sie ihn 1 Sekunde lang gedrückt, um den Antrieb des Mähdecks zu aktivieren.

- Drücken Sie den Zapfwellenschalter nach links, um den Antrieb des Mähdecks auszukoppeln.

Hinweis: Wenn der Antrieb des Mähdecks mit dem Zapfwellenschalter auf der Fernbedienung deaktiviert wird, halten die Klingen in weniger als 3,5 Sekunden an.

Hinweis: Der Antrieb der Klingen wird automatisch deaktiviert, wenn Sie auf der Fernbedienung Folgendes tun:

• Den Start-/Stop-Schalter des Motors nach links drücken.
  • Die ON/OFF-Taste drücken.
  • Die Maschinen-Stoptaste drücken.

WARNUNG: Gehen Sie beim Drücken der Maschinen-Stoptaste an einem Hang vorsichtig vor. Der Neigungswinkel kann unerwünschte Bewegungen hangabwärts verursachen.

So steuern Sie das Gerät mit der Fernbedienung

WARNUNG: Vor dem Betrieb des Gerätes müssen Sie die Sicherheitsinformationen lesen und verstehen. Siehe Sicherheit in Verbindung mit der Fernbedienung auf Seite 20.

WARNUNG: Stellen Sie sicher, dass Sie das Gerät jederzeit sehen können, wenn Sie es mit der Fernbedienung bedienen. Die Reichweite der Fernbedienung ermöglicht es, das Gerät auch dann zu bewegen, wenn Sie es nicht sehen können. Es besteht die Gefahr von Verletzungen und Schäden.

WARNUNG: Auf einem Hang dürfen Sie das Gerät nicht starten oder stoppen. Die Räder können die Haftung verlieren, sodass das Gerät rutscht.

WARNUNG: Deaktivieren Sie den Antrieb des Mähdecks, ziehen Sie die Feststellbremse an und schalten Sie den Motor ab, bevor Sie den Arbeitsbereich betreten.

Bevor Sie das Gerät mit der Fernbedienung bedienen, richten Sie die Bedienelemente der Fernbedienung am Gerät aus. Siehe So starten Sie den Fernsteuerungsmodus auf Seite 40.

1. Starten Sie den Motor. Siehe So starten Sie den Motor auf Seite 33.
2. Drücken Sie die Taste der Feststellbremse, um die Feststellbremse zu lösen.

Hinweis: Die Anzeige „Betrieb verhindert“ leuchtet auf, wenn sich das Gerät in einer Kurvenposition befindet, wenn Sie den Fernbedienungsmodus starten und versuchen, das Gerät mit der Fernbedienung zu bedienen. Richten Sie die Räder des Geräts aus, und starten Sie erneut, sieheSo starten Sie den Fernsteuerungsmodus auf Seite 40.

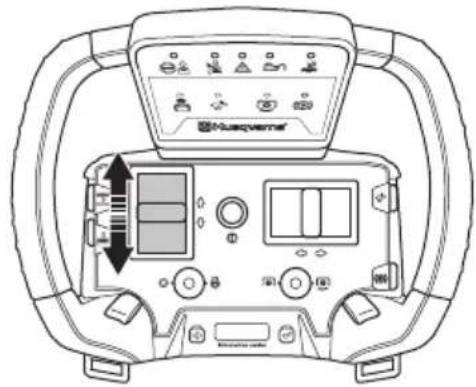

1. Drücken Sie die Antriebssteuerung, um das Gerät vorwärts zu bewegen. Ziehen Sie die Steuerung für den Antrieb in Ihre Richtung, um das Gerät rückwärts zu bewegen.

1. Drücken Sie den Lenkhebel nach links oder rechts, um die Richtung des Geräts zu steuern.

Hinweis: Durch die Bewegung des Lenkhebels wird die Richtung der Räder allmählich geändert. Kleine Bewegungen der Bedienelemente führen zu kleinen Bewegungen der Räder. Die Bedienelemente werden nach dem Loslassen wieder in die Neutralstellung gebracht.

1. Lassen Sie die Antriebssteuerung los, um die Bewegung des Geräts zu stoppen.

Hinweis: Wenn die Antriebssteuerung freigegeben wurde, hält das Gerät in weniger als 1,5 Sekunden an.

Hinweis: Das Gerät hält automatisch an, wenn Sie auf der Fernbedienung Folgendes tun:

• Drücken Sie den Start-/Stoppschalter des Motors nach links.
• Drücken Sie die ON/OFF-Taste.
• Drücken Sie die Maschinen-Stopptaste.

WARNUNG: Gehen Sie beim Drücken der Maschinen-Stopptaste an einem Hang vorsichtig vor. Der Neigungswinkel kann unerwünschte Bewegungen hangabwärts verursachen.

WARNUNG: Seien Sie vorsichtig, wenn Sie das Gerät in der Nähe eines Hindernisses, einer Wand oder eines Gefälles steuern. Das Gerät verfügt über eine Knicklenkung. Dadurch bewegt sich das hintere Ende des Geräts im entgegengesetzten Winkel zur Vorderseite.

ACHTUNG: Bewegen Sie die Bedienelemente vorsichtig. Wenn Sie die Bedienelemente mit Gewalt bewegen, wird die Leistung des Geräts nicht gesteigert. Die Bedienelemente können beschädigt werden, wenn Sie sie mit zu viel Kraft betätigen.

ACHTUNG: Heben Sie die Fernbedienung nicht an den Bedienelementen an.

So können Sie das Mähdeck mit der Fernbedienung anheben und absenken

1. Halten Sie die Taste (A) gedrückt, um das Mähdeck anzuheben. Lassen Sie die Taste (A) los, wenn sich das Mähdeck in der richtigen Position befindet.

1. Halten Sie die Taste (B) gedrückt, um das Mähdeck abzusenken. Lassen Sie die Taste (B) los, wenn sich das Mähdeck in der richtigen Position befindet.

ACHTUNG: Halten Sie die Taste mindestens 2 Sekunden lang gedrückt, nachdem das Mähdeck den Boden berührt hat. Stellen Sie sicher, dass sich das Mähdeck in der Schwimmposition befindet.

Hinweis: Das ratternde Geräusch aus dem Rahmentunnel bedeutet nicht, dass das Gerät defekt ist oder nicht korrekt funktioniert.

So verwenden Sie die Boost-Funktion

Die Fernbedienung verfügt über eine Boost-Funktion, die die Kraftübertragung des Geräts erhöht, wodurch die Betriebsgeschwindigkeit erhöht wird. Verwenden Sie die Boost-Funktion an steilen Hängen, um das Gerät aus einem Hindernis oder Loch zu bewegen oder um das Gerät zwischen Bereichen zu bewegen, die Sie nicht mähen.

WARNUNG: Drücken Sie die Boost-Taste nicht, wenn Sie das Gerät wenden. Eine zu hohe Betriebsgeschwindigkeit kann dazu führen, dass das Gerät rutscht oder umkippt.

1. Halten Sie die Boost-Taste gedrückt, um die Boost-Funktion zu verwenden.

Husqvar Husqvar

Hinweis: Die Anzeige der Boost-Taste leuchtet auf, wenn Sie die Boost-Taste drücken.

1. Lassen Sie die Boost-Taste los, um die Boost-Funktion zu deaktivieren.

Hinweis: Wenn die Boost-Taste und die Antriebssteuerung losgelassen werden, hält das Gerät in weniger als 2 Sekunden an.

Hinweis: Das Gerät hält automatisch an, wenn Sie auf der Fernbedienung Folgendes tun:

• Den Start-/Stop-Schalter des Motors nach links drücken.
  • Die ON/OFF-Taste drücken.
  • Die Maschinen-Stoptaste drücken.

WARNUNG: Gehen Sie beim Drücken der Maschinen-Stoptaste an einem Hang vorsichtig vor. Der Neigungswinkel kann unerwünschte Bewegungen hangabwärts verursachen.

So stoppen Sie den Motor mit der Fernbedienung

1. Lassen Sie die Steuerung für Vorwärts- oder Rückwärtsbetrieb (A) und den Lenkhebel (B) los.

1. Drücken Sie den Zapfwellenschalter wieder nach links, um den Antrieb auf dem Mähdeck auszukoppeln.
2. Drücken Sie die Taste der Feststellbremse (C), um die Feststellbremse zu betätigen.
3. Drücken Sie den Start-/Stopschalter des Motors (E) nach links, um den Motor abzustellen.

So stellen Sie die Schnitthöhe ein

WARNUNG: Deaktivieren Sie den Antrieb des Mähdecks, ziehen Sie die Feststellbremse an und schalten Sie den Motor ab, bevor Sie den Arbeitsbereich betreten.

Zum Einstellen der Schnitthöhe siehe So stellen Sie die Schnitthöhe (C112, C122, R137) ein auf Seite 35 oder So stellen Sie die Schnitthöhe (C112X, C122X, R137X) ein auf Seite 36 für Anweisungen.

So können Sie die Feststellbremse mit der Fernbedienung anziehen und lösen

- Drücken Sie die Taste der Feststellbremse, um die Feststellbremse anzuziehen und zu lösen.

So schalten Sie die Fernbedienung aus

- Drücken Sie auf die ON/OFF-Taste, um die Fernbedienung auszuschalten.

WARNUNG: Wenn das Gerät manuell bedient wird, stellen Sie den Schalter für den Fernsteuerungsmodus in die Position „0“, legen Sie die Fernbedienung in das Aufbewahrungsfach und befestigen Sie das Aufbewahrungsfach für die Fernsteuerung an der Motorabdeckung.

Anzeige des Info-Displays

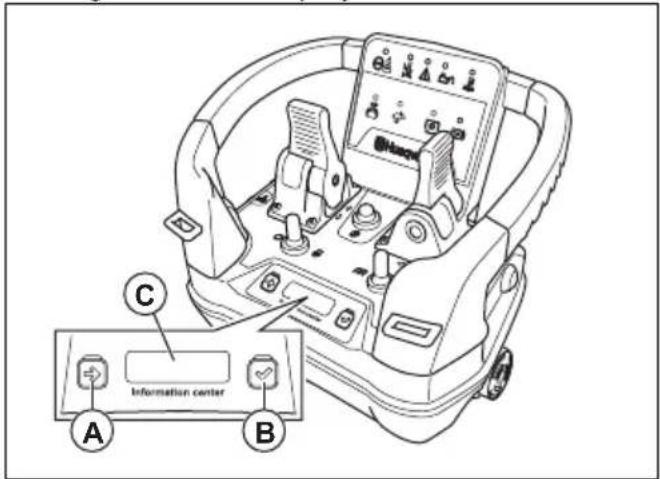

A B C Information center

Die Anzeige des Info-Displays (C) auf der Fernbedienung zeigt die folgenden Informationen über die Fernbedienung an:

• Ob die Fernbedienung ein- oder ausgeschaltet ist.
• Fehlercodes. Siehe Fehlercodes und Beschreibungen auf Seite 83.

Hinweis: Die Anzeige des Info-Displays wird ROT, wenn ein Systemfehler aufgetreten ist.

• Die Funksignalstärke zwischen der Fernbedienung und dem Gerät.

Funksignal	Symbol
Anzeige der Funksignalstärke, 4 Stufen.
Das Funksignal befindet sich im Standby-Modus. Die Fernbedienung funktioniert nicht ordnungsgemäß. Stellen Sie sicher, dass sich alle Bedienelemente und Schalter auf der Fernbedienung in der Neutralstellung befinden. Stellen Sie sicher, dass die Maschinen-Stoptaste nicht aktiviert ist, wenn Sie die Fernbedienung starten.	[227H]

Funksignal Symbol
Kein Funksignal.

- Akkuladezustand.

Ladezustand Symbol
Akkuladestand, 5 Stufen.0–25%25–50 %50–75%75–100%
Akkufehler.

• Drücken Sie die Taste zum Durchsuchen (A), um zum nächsten Symbol im Display zu gelangen.
• Drücken Sie die Auswahltaste (B), um eine Auswahl zu treffen.

Hinweis: Die Anzeige des Info-Displays wechselt den Modus, wenn die Tasten gleichzeitig gedrückt werden. Siehe Fehlerbehebung für die Fernbedienung auf Seite 79.

Wartung

Fernbedienung

Anweisungen zur Fernbedienung finden Sie unter Fernbedienung auf Seite 74.

Einleitung

WARNUNG: Lesen Sie vor dem Warten des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

Wartungsplan

Tägliche Wartung vor der Verwendung

Sicherstellen, dass alle Muttern und Schrauben angezogen sind.

Sicherstellen, dass keine Kraftstoff- oder Ölleckagen vorhanden sind.

Das Gerät reinigen.

Die Innenseite des Mähdecks reinigen.

Motor und Schalldämpfer reinigen.

Sicherstellen, dass der Kaltlufteinlass des Motors nicht blockiert ist.

Sicherstellen, dass die Sicherheitsvorrichtungen nicht beschädigt sind.

Die Klingen im Mähdeck überprüfen.

Das Mähdeck auf Schäden überprüfen.

Die Bremsen prüfen und testen.

Den Motorölstand kontrollieren.

Den Getriebeölstand kontrollieren.

Vergewissern Sie sich, dass die Fernlichtleuchte und die Arbeitsleuchte ordnungsgemäß funktionieren.

X = Diese Anweisungen sind in dieser Bedienungsanleitung enthalten.
O = Diese Anweisungen sind nicht in dieser Bedienungsanleitung enthalten. Lassen Sie die Wartung von einer zugelassenen Servicewerkstatt durchführen.

Instand halten	Wöchentlich (al-le 40 Betriebs-stunden)	Nach den ers-ten 50 Betriebs-stunden	Wartungsinter-vall in Stunden
			100	200	400
Sicherstellen, dass alle Muttern und Schrauben angezogen sind.			O
Sicherstellen, dass keine Kraftstoff- oder Ölleckagen vorhanden sind.			O
Das Gerät reinigen. X
Sicherstellen, dass die Sicherheitsvorrichtungen nicht be-schädigt sind.			X
Schmieren gemäß Schmierplan. X X
Schmieren Sie das Mähdeck X X
Sicherstellen, dass die Kraftstoffschläuche und die Kupplun-gen sauber und nicht beschädigt sind.		O	O
Die 12-V-Batterie überprüfen. X X
Die elektrischen Anschlüsse und Kabel des Geräts überprü-fen.		O	O
Prüfen Sie das Bremsseil und stellen Sie die Handbremse ein.			O
Vergewissern Sie sich, dass die Scheinwerfer und die Warnleuchten ordnungsgemäß funktionieren (falls zutref-fend).	X		X
Führen Sie nach der Reinigung eine Sichtprüfung der Pum-pen-Riemenspannung durch.	O		O
Ersetzen Sie den Pumpenriemen. O
Ersetzen Sie den Zapfwellenriemen. X
Prüfen Sie das Gelenklager im Knickgelenk. O
Führen Sie nach der Reinigung eine Sichtprüfung aller Rie-menscheiben durch.				O
Führen Sie eine Sichtprüfung aller Hydrostatkabel mit Ver-bindungsstücken durch.			O
Prüfen Sie die Gas- und Choke-Hebel. O
Führen Sie bei Bedarf eine Update der Firmware durch. O
Ersetzen Sie den PTO-Schalter.	Alle 10 Jahre
	O
Den Hydraulikölfilter ersetzen. O O
Hydrauliköl wechseln. O
Überprüfen Sie die Zündkerze auf Schäden und stellen Sie sicher, dass der Elektrodenabstand richtig eingestellt ist.			X
Den Luftfilter reinigen. X X
Den Kraftstofffilter ersetzen. X X
Ersetzen Sie den Luftfiltereinsatz. X
Prüfen Sie den inneren Luftfilter. X
Ersetzen Sie den inneren Luftfilter.					X
Prüfen Sie Ventilspiel des Motors prüfen und stellen Sie es ein.				O
Reinigen Sie die Oberfläche der Ventilsitzfläche.				O
Prüfen Sie den Schalldämpfer und das Prallblech.	XX
Das Motoröl wechseln.		XX
Den Motorölfilter ersetzen.		X		X
Die Zündkerze ersetzen.					X
Die Kraftstoffschläuche ersetzen.	Alle 5 Jahre
	O
Die Drehzahl der Vorder- und Hinterräder überprüfen und ggf. einstellen.			O
Kontrollieren Sie den Ölstand im Getriebe. X X
Das Getriebeöl wechseln. O O
Sicherstellen, dass der Reifendruck korrekt ist. X X
Prüfen und korrigieren Sie die Schnitthöheneinstellungen. X
Den Riemen des Mähdecks austauschen. X
Das Mähdeck auf Schäden überprüfen. X
Die Klingen im Mähdeck überprüfen. X

So reinigen Sie das Gerät

ACHTUNG: Verwenden Sie keinen Hochdruck- oder Dampfreiniger. Wasser kann in Lager und elektrische Anschlüsse gelangen und Korrosion verursachen, die zu Schäden am Gerät führt.

Reinigen Sie das Gerät sofort nach der Anwendung.

• Reinigen Sie keine heißen Oberflächen wie Motor, Schalldämpfer und Abgasanlage. Warten Sie, bis die Oberflächen abgekühlt sind, und entfernen Sie dann Gras oder Schmutz.
• Vor dem Reinigen mit Wasser reinigen Sie mit einer Bürste. Entfernen Sie Gras und Schmutz auf dem und um das Getriebe, dem Getriebe-Lufteinlass und dem Motor.

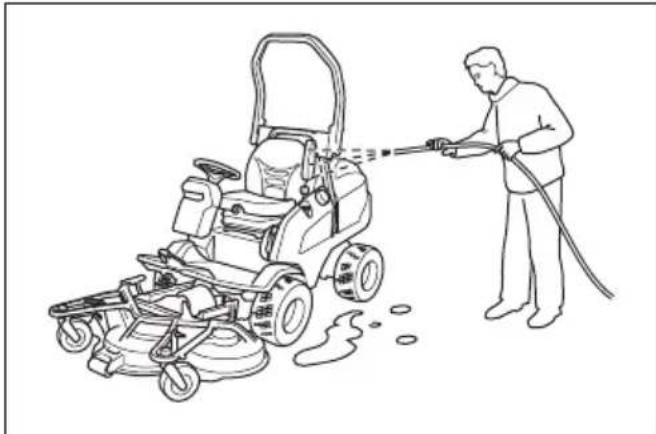

• Verwenden Sie fließendes Wasser aus einem Schlauch, um das Gerät zu reinigen. Verwenden Sie keinen Hochdruckreiniger.
• Richten Sie den Wasserstrahl nicht auf elektrische Bauteile oder Lager. Reinigungsmittel erhöhen in der Regel die Beschädigung.
• Bringen Sie das Mähdeck zum Reinigen in die Wartungsposition und spritzen Sie es mit einem Schlauch ab.
• Wenn das Gerät sauber ist, schalten Sie das Mähdeck kurz ein, um noch verbleibendes Wasser abzublasen.
• Überprüfen Sie alle Schmierpunkte und schmieren Sie diese bei Bedarf. Schmieren Sie nach einer Reinigung immer alle Lager.

So reinigen Sie Motor und Schalldämpfer

Halten Sie Motor und Schalldämpfer frei von Rasenschnitt und Schmutz. In Benzin oder Öl getränkter Rasenschnitt auf dem Motor kann die Brandgefahr erhöhen und das Risiko, dass der Motor zu heiß wird. Lassen Sie den Motor abkühlen, bevor er gereinigt wird. Mit Wasser und einer Bürste reinigen.

Rasenschnitt rund um den Schalldämpfer trocknet schnell und stellt eine Brandgefahr dar. Verwenden Sie eine Bürste oder entfernen Sie den Rasenschnitt mit Wasser, wenn der Schalldämpfer kalt ist.

So reinigen Sie den Kaltlufteinlass des Motors

WARNUNG: Stellen Sie den Motor ab. Der Kaltlufteinlass dreht sich und kann Verletzungen an Ihren Fingern verursachen.

1. Stellen Sie sicher, dass das Lufteinlassgitter nicht verstopft ist. Entfernen Sie Gras und Schmutz mit einer Bürste.

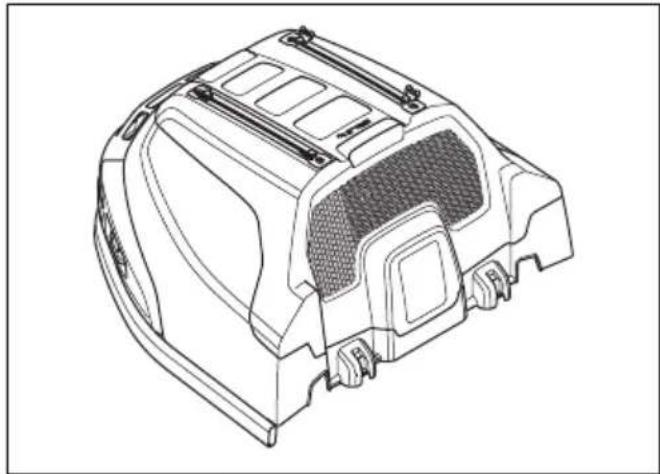

1. Entfernen Sie die Motorabdeckung.
2. Stellen Sie sicher, dass der Kaltlufteinlass nicht verstopft ist. Entfernen Sie Gras und Schmutz mit einer Bürste.

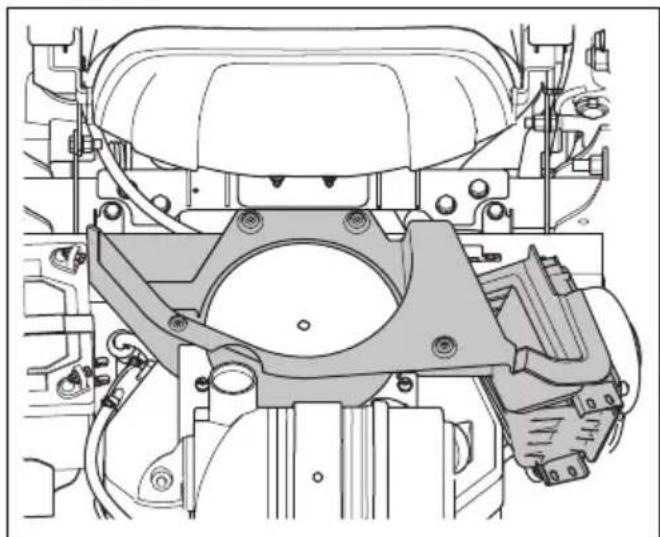

1. Überprüfen Sie die Luftleitung auf der Innenseite der Motorabdeckung. Stellen Sie sicher, dass der Luftkanal sauber ist und nicht am Kaltlufteinlass scheuert.

So reinigen Sie den Hydraulikölkühler

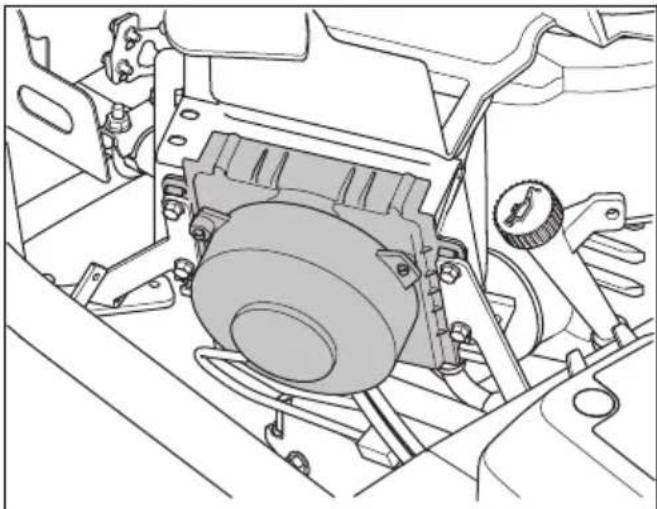

Stellen Sie sicher, dass das Hydrauliköl-Kühlgebläse nicht blockiert ist und dass der Bereich um das Hydrauliköl-Kühlgebläse sauber ist. Entfernen Sie Gras und Schmutz mit einer Bürste.

So entfernen Sie die Abdeckungen

So entfernen und montieren Sie die Motorabdeckung

1. Klappen Sie den Sitz nach vorne.
2. Lösen Sie die 2 Klammern an der Motorabdeckung mit dem Werkzeug mit dem am Zündschlüssel befestigten Werkzeug.
3. Klappen Sie den Sitz nach vorne.
4. Lösen Sie die 2 Klammern an der Motorabdeckung mit dem Werkzeug mit dem am Zündschlüssel befestigten Werkzeug.

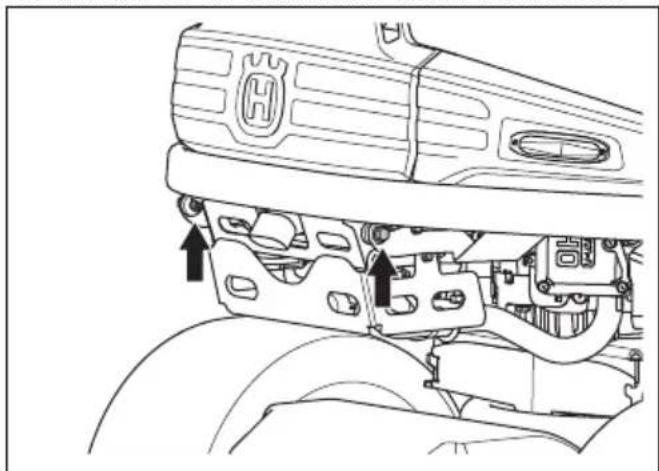

1. Entfernen Sie die Schrauben von den Scharnieren.

1. Klappen Sie die Motorabdeckung nach hinten.
2. Die Installation erfolgt in umgekehrter Reihenfolge.

So nehmen Sie die vordere Abdeckung ab

1. Lösen Sie die Klammer an der vorderen Abdeckung mit dem Werkzeug mit dem am Zündschlüssel befestigten Werkzeug.

1. Entfernen Sie die vordere Abdeckung.

So entfernen Sie die Abdeckungen des Mähdecks (R137, 137X)

1. Stellen Sie die Schnitthöhe auf die niedrigste Stufe ein. Siehe So stellen Sie die Schnitthöhe (C112, C122, R137) ein auf Seite 35 oder So stellen Sie die Schnitthöhe (C112X, C122X, R137X) ein auf Seite 36.

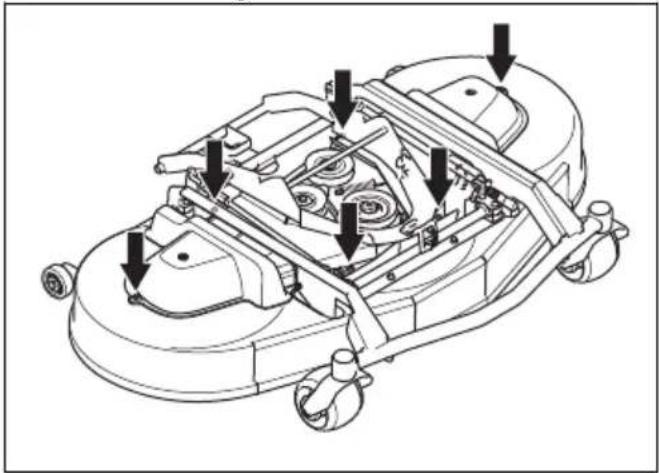

2. Entfernen Sie die 6 Schrauben von den Seitenabdeckungen des Mähdecks.

1. Entfernen Sie die Seitenabdeckungen des Mähdecks.
2. Die Installation erfolgt in umgekehrter Reihenfolge.

So entfernen Sie die rechte Seitenabdeckung

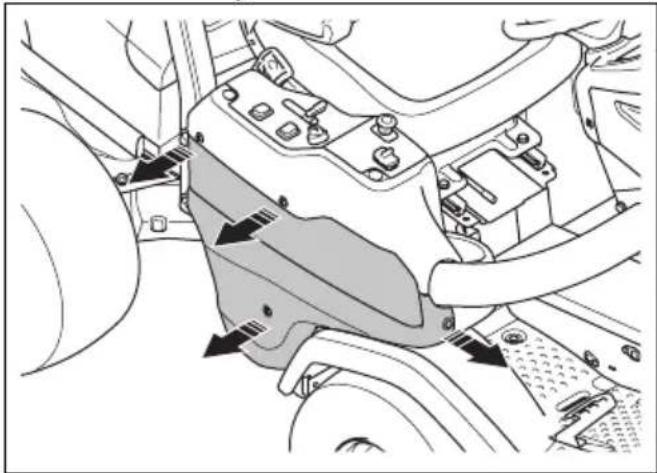

1. Entfernen Sie die 4 Schrauben und nehmen Sie die Seitenabdeckung ab.

So entfernen Sie die Abdeckung der Steuereinheit

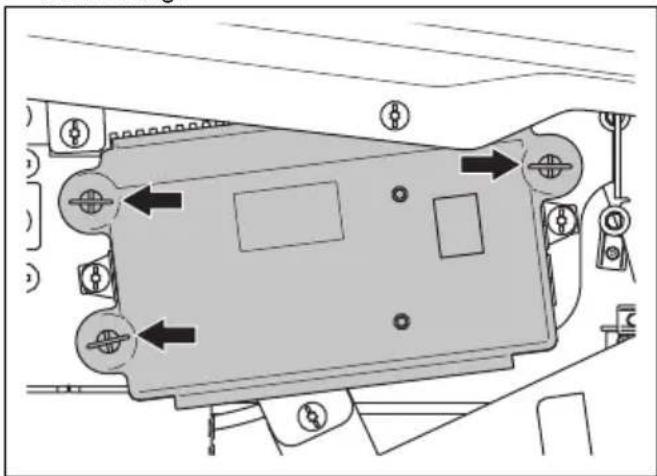

1. Drehen Sie die drei Schrauben um eine ¼ Drehung gegen den Uhrzeigersinn, und entfernen Sie die Abdeckung.

Entfernen und Montieren der rechten Fußstütze

1. Entfernen Sie das Rückwärtspedal.
2. Entfernen Sie die rechte Seitenabdeckung. Siehe So entfernen Sie die rechte Seitenabdeckung auf Seite 51.

3. Entfernen Sie 2 Schrauben und den Becherhalter.

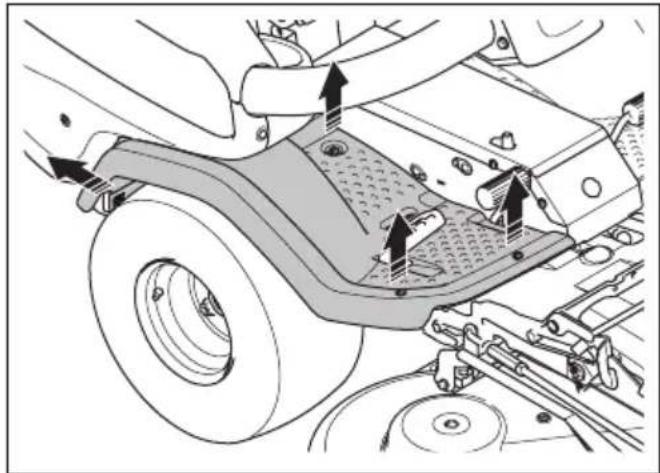

4. Entfernen Sie die 4 Schrauben und die Fußstütze.

1. Die Installation erfolgt in umgekehrter Reihenfolge.

So entfernen und montieren Sie die linke Fußstütze

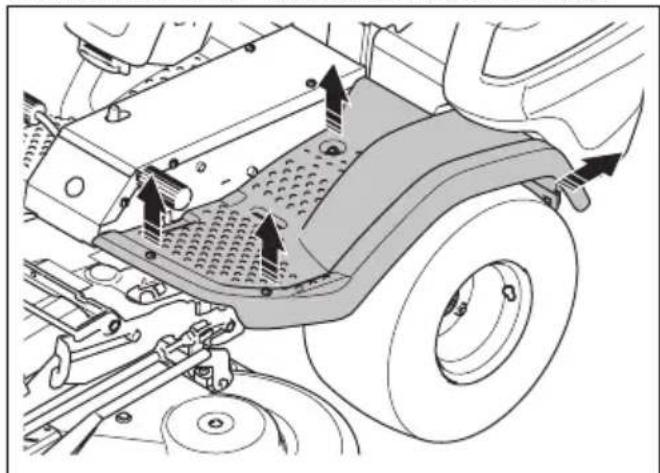

1. Entfernen Sie die 4 Schrauben und die Fußstütze.

1. Die Installation erfolgt in umgekehrter Reihenfolge.

So kontrollieren Sie die Feststellbremse

1. Stellen Sie das Gerät auf einem festen Untergrund mit Neigung ab.

Hinweis: Stellen Sie das Gerät nicht auf einem Grashang ab, wenn Sie eine Kontrolle der Handbremse durchführen.

1. Betätigen Sie das Pedal der Feststellbremse (A).

2. Drücken und halten Sie den Sperrknopf (B) und lassen Sie das Pedal der Feststellbremse los, während der Sperrknopf weiterhin gedrückt wird.

1. Wenn das Gerät sich bewegt, lassen Sie die Handbremse von einer autorisierten Servicewerkstatt einstellen.
2. Betätigen Sie das Pedal der Feststellbremse erneut, um die Feststellbremse zu lösen.

So ersetzen Sie den Kraftstofffilter

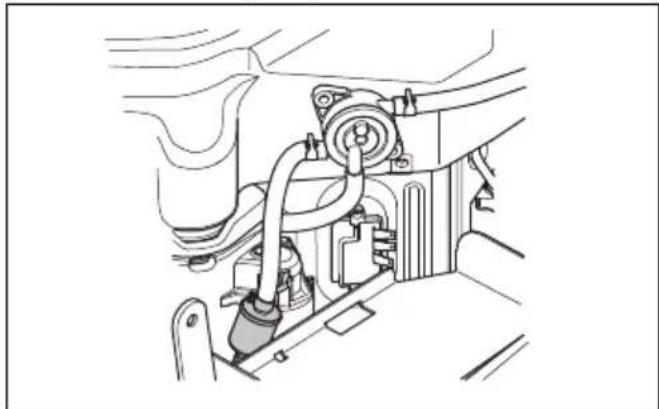

1. Entfernen Sie die Motorabdeckung, um an den Kraftstofffilter zu gelangen.

1. Drücken Sie den Kraftstoffschlauch zusammen, um ein Austreten von Kraftstoff zu verhindern.
2. Schieben Sie die Schlauchschellen mit einer Flachzange vom Kraftstofffilter.
3. Ziehen Sie den Kraftstofffilter von den Schlauchenden ab.
4. Drücken Sie die Schlauchenden in den neuen Kraftstofffilter. Verwenden Sie flüssiges Reinigungsmittel an den Enden des Kraftstofffilters, um ihn leichter auf den Schlauch schieben zu können.
5. Schieben Sie die Schlauchschellen gegen den Kraftstofffilter.

So reinigen Sie den Luftfilter und tauschen ihn aus

ACHTUNG: Starten Sie den Motor nicht, wenn der Luftfilter nicht angeschlossen ist.

1. Entfernen Sie die Motorabdeckung.

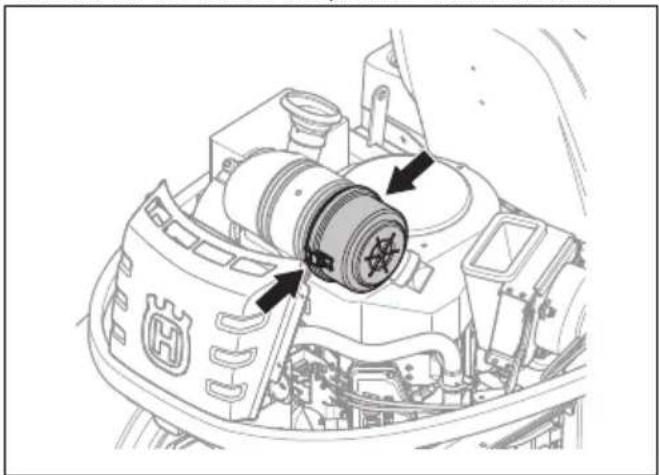

2. Lösen Sie die beiden Knöpfe des Luftfilterdeckels.

1. Entfernen Sie den Luftfilterdeckel.
2. Nehmen Sie den Luftfiltereinsatz aus dem Filtergehäuse.

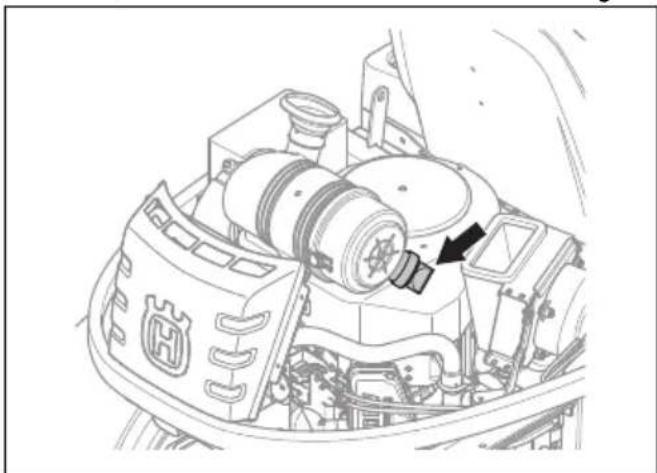

1. Reinigen Sie die innere Oberfläche des Luftfiltergehäuses mit einem trockenen Tuch.

2. Schlagen Sie den Luftfiltereinsatz vorsichtig gegen eine harte Oberfläche und blasen Sie mit Druckluft gegen die Innenseite. Tauschen Sie den Luftfilter aus, falls er nicht zu reinigen oder beschädigt ist.

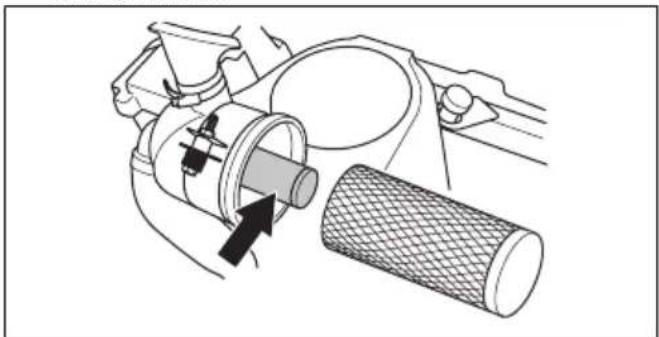

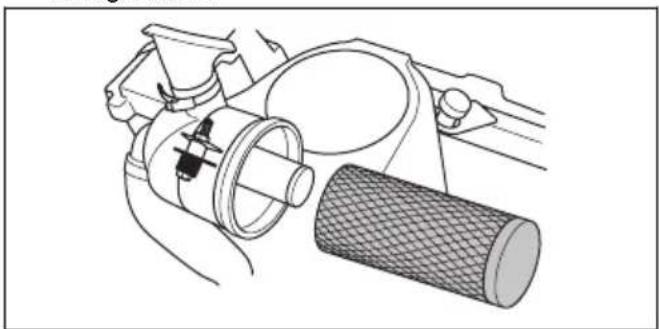

3. Entfernen Sie den inneren Luftfilter hinter dem Luftfiltereinsatz.

1. Schlagen Sie inneren Luftfilter gegen eine harte Oberfläche, um ihn zu reinigen. Tauschen Sie den Luftfilter aus, falls er nicht zu reinigen oder beschädigt ist.

ACHTUNG: Verwenden Sie zur Reinigung des inneren Luftfilters keine Druckluft.

1. Setzen Sie den inneren Luftfilter und den Luftfiltereinsatz in ihre Ausgangsposition im Filtergehäuse. Achten Sie darauf, dass der Luftfiltereinsatz über dem Lufteinlass richtig befestigt ist.

2. Befestigen Sie den Luftfilterdeckel und stellen Sie sicher, dass der Partikelsammler nach unten zeigt.

So überprüfen und wechseln Sie eine Zündkerze

1. Öffnen Sie die Motorhaube.
2. Entfernen Sie den Zündkerzenstecker und reinigen Sie den Bereich um die Zündkerze.
3. Entfernen Sie die Zündkerze mit einem Zündkerzenschlüssel.
4. Die Zündkerze überprüfen. Ersetzen Sie die Zündkerze, wenn die Elektroden durchgebrannt sind oder die Isolierung Risse oder Schäden aufweist. Wenn die Zündkerze nicht beschädigt ist, reinigen Sie sie mit einer Stahlbürste.
5. Prüfen Sie den Elektrodenabstand und stellen Sie sicher, dass er korrekt ist. Siehe Technische Daten auf Seite 87.

1. Verbiegen Sie die Seitenelektrode, um den Elektrodenabstand einzustellen.

2. Setzen Sie die Zündkerze wieder ein und drehen Sie sie von Hand, bis sie den Zündkerzensitz berührt.

3. Ziehen Sie die Zündkerze mit dem Zündkerzenschlüssel an, bis die Scheibe komprimiert wird.
4. Ziehen Sie eine gebrauchte Zündkerze um weitere 3 mm, eine neue Zündkerze um eine weitere Vierteldrehung an.

ACHTUNG: Zündkerzen, die nicht richtig festgezogen sind, können zu Schäden am Motor führen.

Sicherungsübersicht

1. Setzen Sie die Zündkappe wieder auf.

ACHTUNG: Versuchen Sie nicht, den Motor bei entfernter Zündkerze oder abgetrenntem Zündkabel zu starten.

9

10

2 4 6 8 1 3 5 7

13 12

11

1. 12-V-Stromversorgung zum Steuermodul des Mähers, 20 A

2. Anzeigestrom, 5 A

3. Zündstrom, 5 A

4. J14 + 12-V-Warnleuchte, 10 A

5. J16 + 12 V, Extra-Schalter, Extra-Ausgang, Hydraulikstrom, 10 A

6. Handbremse/Sitz, 10 A

7. Lichtstrom, 10 A

8. USB, 12-V-Steckdose, 12-V-Schalterstrom, 10 A

9. 12-V-Speicherspannung zum Steuermodul des Mähers, 3 A

10. 12 V, Sicherung für elektrische Betätigung des Mähdeckhubs, 30 A

11. Anzeigelampe der Sicherung

12. Steuermodul Mäher AUX, 15 A

13. • 12-V-Akku, 10 A

So tauschen Sie eine Sicherung aus

Eine defekte Sicherung erkennt man am durchgebrannten Schmelzdraht. Bei den Sicherungen 1–8, 12 und 13 erlischt die entsprechende Anzeigelampe, wenn eine Sicherung defekt ist.

Die Platzierung der Sicherungen finden Sie in der Sicherungsübersicht, siehe Sicherungsübersicht auf Seite 54.

1. Finden Sie die defekte Sicherung:

a) Entfernen Sie die rechte Seitenabdeckung, um die Sicherungen 1-8 zu ersetzen.

b) Öffnen Sie die Motorabdeckung, um die Sicherungen 9 und 10 zu ersetzen.

1. Ziehen Sie die Sicherung aus der Halterung.
2. Ersetzen Sie die defekte Sicherung durch eine neue Sicherung des gleichen Typs.
3. Installieren Sie die Abdeckungen.

Hinweis: Wenn die Sicherung kurze Zeit nach dem Ersetzen erneut defekt ist, liegt ein Kurzschluss vor. Beseitigen Sie den Kurzschluss vor der erneuten Inbetriebnahme des Geräts. Wenden Sie sich an eine zugelassene Servicewerkstatt.

So laden Sie den Akku

• Laden Sie die Batterie, wenn sie zu schwach ist, um den Motor zu starten.
• Verwenden Sie ein Standard-Ladegerät.

ACHTUNG: Benutzen Sie kein Schnellladegerät oder ähnliche Starthilfen. Das führt zu Schäden am elektrischen System des Geräts.

- Trennen Sie vor dem Anlassen des Motors immer die Verbindung zum Ladegerät.

So führen Sie einen Fremdstart des Motors durch

Wenn die Batterie zu schwach ist, um den Motor zu starten, können Sie Überbrückungskabel für einen Fremdstart verwenden. Das Gerät ist mit einem negativ geerdeten 12-Volt-System ausgestattet. Das Produkt, das Sie für den Fremdstart verwenden, muss ebenfalls ein 12V-System mit negativer Masse haben.

So schließen Sie die Überbrückungskabel an

WARNUNG: Es besteht Explosionsgefahr aufgrund explosiver Gase, die von der Batterie ausgehen. Schließen Sie die Minusklemme der geladenen Batterie nicht an die oder in der Nähe der Minusklemme der schwachen Batterie an.

ACHTUNG: Verwenden Sie die Batterie Ihres Geräts nicht zum Fremdstarten anderer Fahrzeuge.

1. Öffnen Sie die Motorhaube. Siehe So entfernen und montieren Sie die Motorabdeckung auf Seite 50

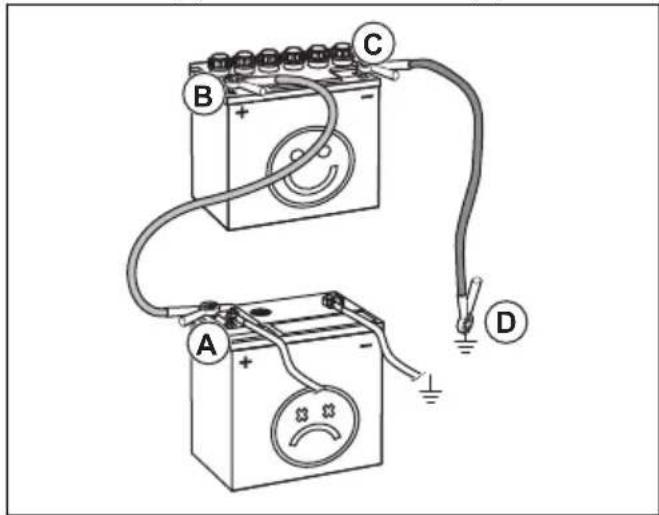

2. Schließen Sie ein Ende des roten Kabels an den PLUSPOL (+) der leeren Batterie an (A).

1. Schließen Sie das andere Ende des roten Kabels an den PLUSPOL (+) der vollständig geladenen Batterie (B) an.

WARNUNG: Schließen Sie die Enden des roten Kabels nicht am Chassis kurz.

1. Verbinden Sie ein Ende des schwarzen Kabels mit dem MINUSPOL (-) der vollgeladenen Batterie (C).
2. Verbinden Sie das andere Ende des schwarzen Kabels mit einer KAROSSERIE-MASSE (D), nicht in der Nähe von Kraftstofftank und Batterie.
3. Bringen Sie die Abdeckungen wieder an.

So entfernen Sie die Überbrückungskabel

Hinweis: Entfernen Sie die Überbrückungskabel in umgekehrter Reihenfolge, wie Sie sie angeschlossen haben.

1. Entfernen Sie das SCHWARZE Kabel vom Chassis.
2. Entfernen Sie das SCHWARZE Kabel vom voll aufgeladenen Akku.
3. Entfernen Sie das ROTE Kabel von den 2 Batterien.

Reifendruck

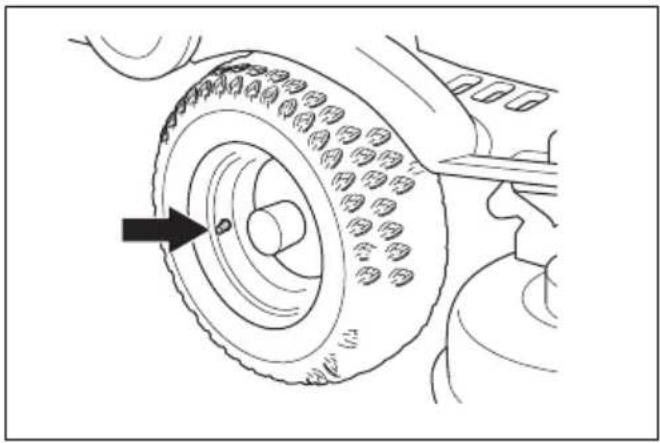

Der korrekte Reifendruck beträgt 120 kPa (1.2 bar /17.4 PSI) an allen vier Reifen.

So ersetzen Sie den Zapfwellenriemen

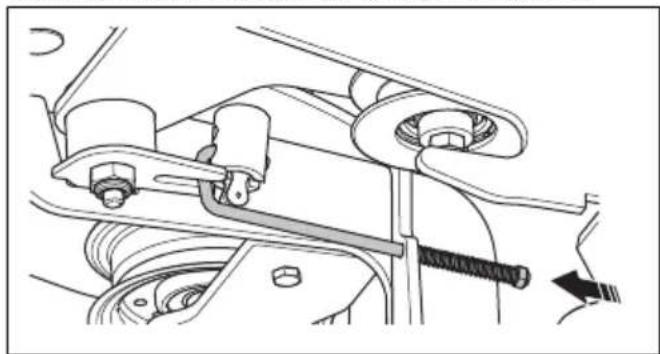

1. Starten Sie den Motor.
2. Drehen Sie das Lenkrad ganz nach links, um die Motorriemenscheibe leicht zu erreichen.
3. Senken Sie das Mähdeck ab.
4. Stellen Sie den Motor ab.
5. Entfernen Sie das Mähdeck oder das Zubehör.
6. Ziehen Sie die Federstrebe von der Hubkette ab.

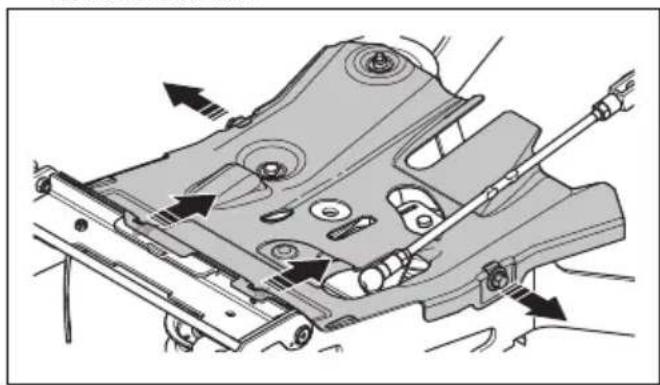

1. Entfernen Sie die 4 Schrauben und nehmen Sie den Riemenschutz ab.

1. Entfernen Sie den Riemen von der Riemenscheibe, heben Sie die Riemenhalterung (A) an und entfernen Sie den Riemen von der Spannrolle.

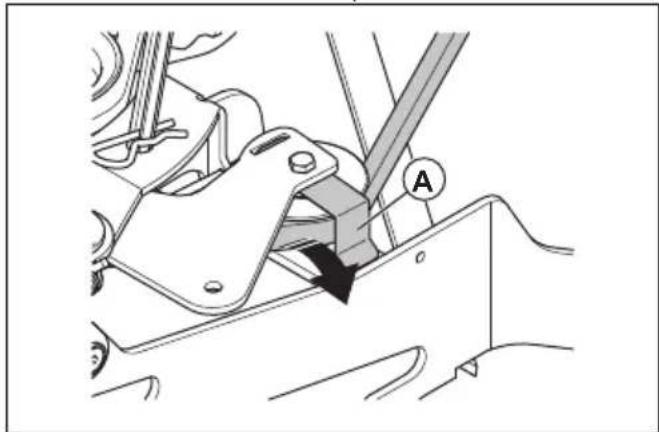

1. Entfernen Sie den Riemenschutz unter der Riemenscheibe des Motors.

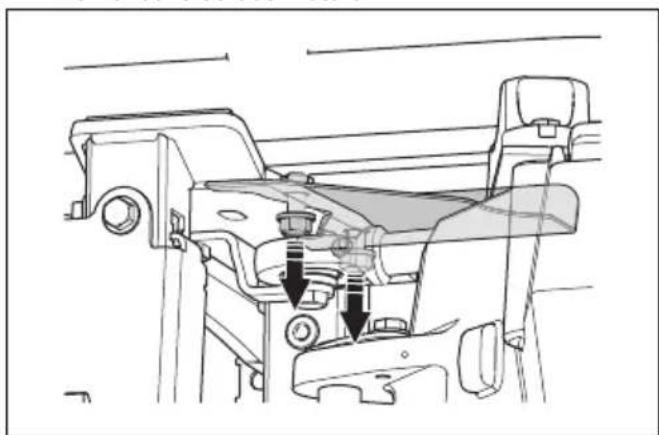

1. Entfernen Sie den Riemenschutz vor dem hinteren Getriebe.

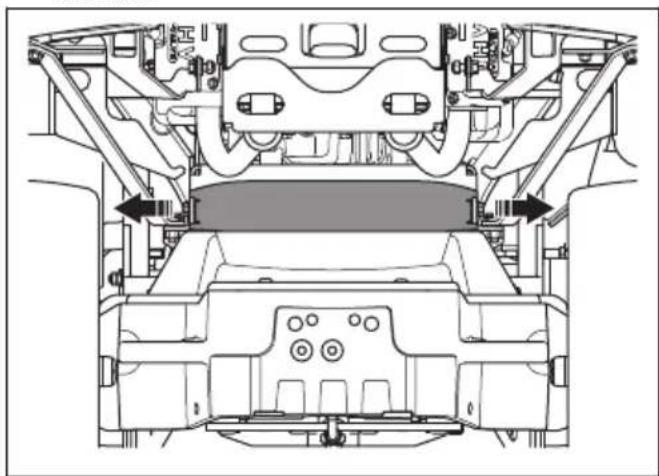

1. Entfernen Sie den Riemen von der Riemenscheibe.

2. Entfernen Sie den Riemenschutz auf der rechten Seite des Geräts.

3. Ziehen Sie den Antriebsriemen heraus.

4. Entfernen Sie den Riemen von der hinteren Motorriemenscheibe.

5. Befestigen Sie einen neuen Antriebsriemen in der umgekehrten Reihenfolge.

Stellen Sie sicher, dass der Antriebsriemen für das Mähdeck so befestigt ist, wie in der Abbildung dargestellt. Stellen Sie sicher, dass er korrekt an der Einstellriemenscheibe positioniert ist, wie durch den Pfeil in der Abbildung dargestellt.

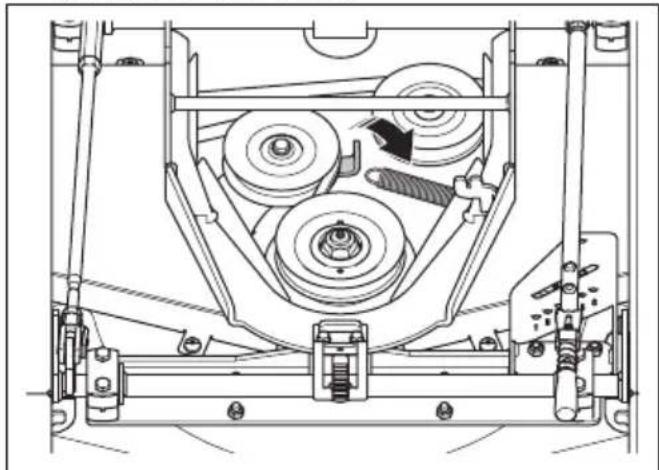

1. Entfernen Sie den Riemen vom Haken an der mittleren Riemenscheibe.

So bringen Sie das Mähdeck in die Wartungsposition

WARNUNG: Risiko von

Quetschverletzungen. Halten Sie Körperteile fern.

1. Ziehen Sie am Schalter für den elektrischen Hub, um das Mähdeck anzuheben. Heben Sie das Mähdeck vollständig an, bis Sie ein ratterndes Geräusch hören.

Hinweis: Das ratternde Geräusch aus dem Rahmentunnel bedeutet nicht, dass das Gerät defekt ist.

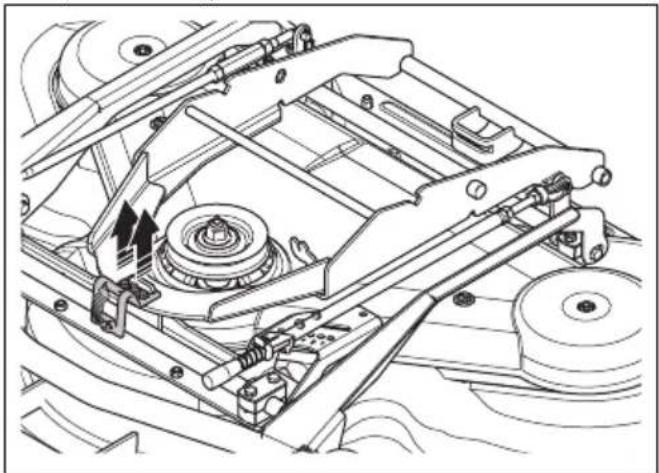

1. Lösen Sie die Klammer an der vorderen Abdeckung mit dem Werkzeug am Zündschlüssel, und entfernen Sie die Abdeckung.

1. Stellen Sie die Schnitthöhe auf die niedrigste Stufe ein. Siehe So stellen Sie die Schnitthöhe (C112, C122, R137) ein auf Seite 35 oder So stellen Sie die Schnitthöhe (C112X, C122X, R137X) ein auf Seite 36.

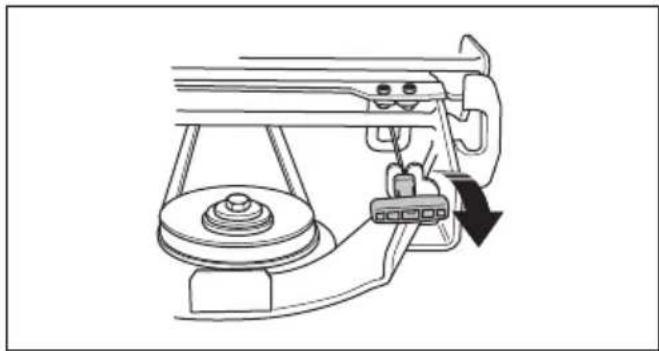

2. Ziehen Sie den Federgriff nach links aus der Federhalterung, um die Spannung an der Spannrolle für den Antriebsriemen zu lösen.

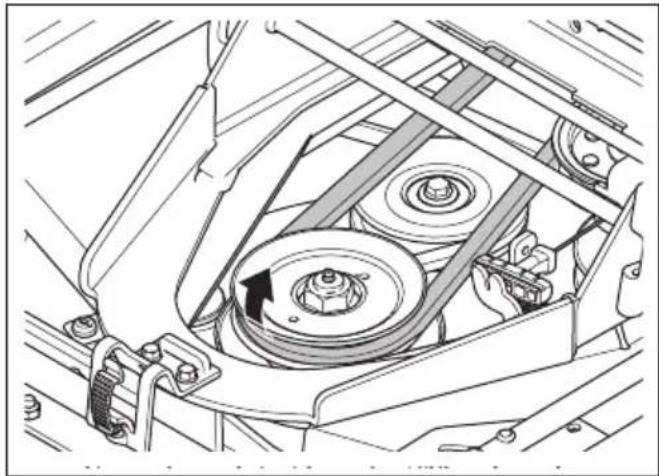

1. Entfernen Sie den Riemen von der Riemenscheibe auf dem Geräterahmen.

1. Ziehen Sie die Vorderkante des Mähdecks mit beiden Händen bis zum Anschlag nach vorne.

1. Heben Sie das Mähdeck in eine senkrechte Position, bis ein Klicken zu hören ist. Das Mähdeck wird automatisch in vertikaler Position verriegelt.

So bringen Sie das Mähdeck in die Mähposition

1. Halten Sie die Vorderkante des Mähdecks mit der linken Hand fest.

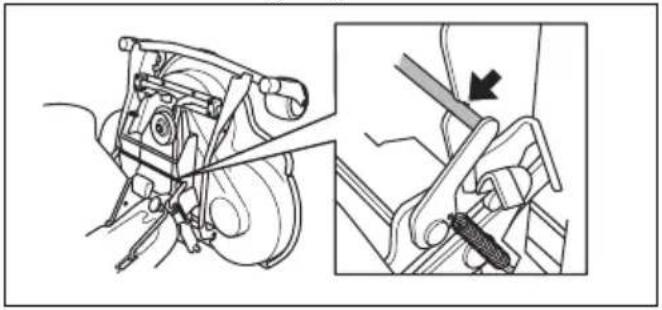

2. Lösen Sie die Verriegelung mit der rechten Hand.

1. Senken Sie das Mähdeck ab und drücken Sie es bis zum Anschlag hinein.

ACHTUNG: Für die

Mähdeckmodelle C112X, C122X, R137X: Stellen Sie sicher, dass das Kabel zum Mähdeck nicht gequetscht wird.

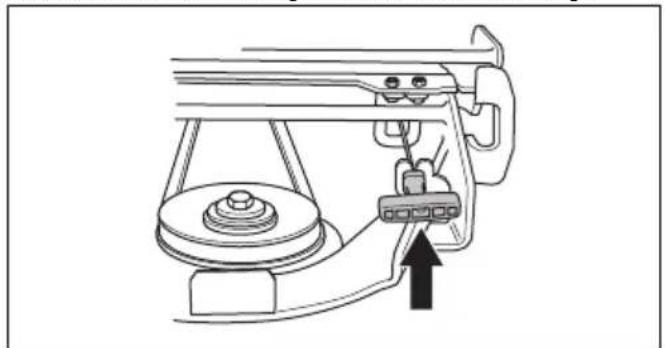

1. Legen Sie den Treibriemen um das Antriebsrad am Mähdeck.

2. Setzen Sie den Federgriff in die Federhalterung.

1. Installieren Sie die vordere obere Abdeckung.

So prüfen und ändern Sie den Bodendruck des Mähdecks

Ein korrekter Bodendruck sorgt dafür, dass das Mähdeck sich entlang der Oberfläche bewegt, aber nicht zu stark aufliegt.

1. Kontrollieren Sie den Luftdruck in den Reifen. Siehe Reifendruck auf Seite 56

2. Stellen Sie das Gerät auf einer ebenen Fläche ab.

3. Senken Sie das Mähdeck in die Mähposition ab.

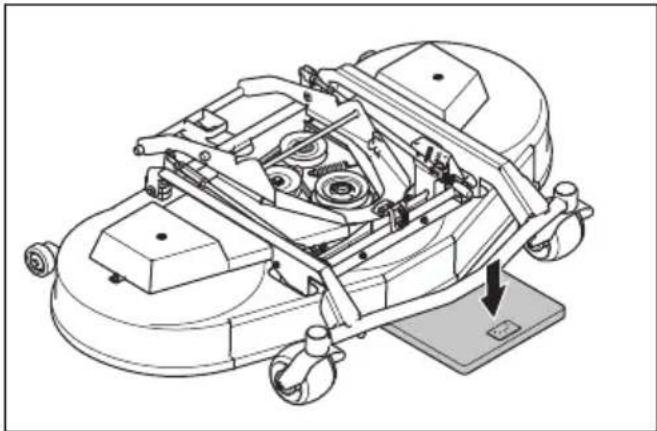

4. Legen Sie eine Personenwaage unter die Vorderkante des Mähdecks.

1. Legen Sie einen Holzkeil zwischen den Rahmen und die Waage. Der Holzkeil stellt sicher, dass kein Gewicht auf den Stützradern lastet.

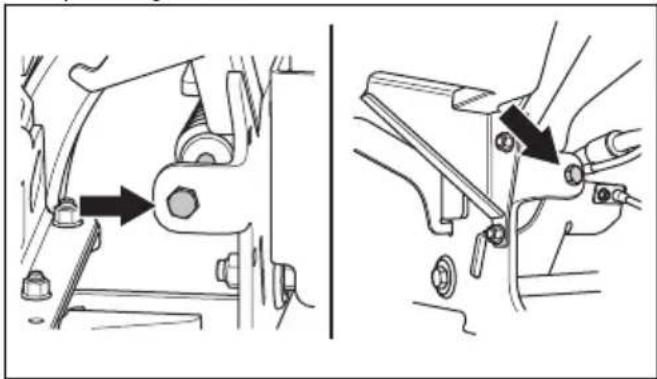

2. Zum Einstellen des Bodendrucks, drehen Sie die Stellschrauben hinter den Vorderrädern auf der rechten und linken Seite.

3. Drehen Sie die Schrauben nach rechts oder links, bis der Bodendruck korrekt eingestellt ist. Stellen Sie sicher, dass die Federn rechts und links die gleiche Spannung haben.

So überprüfen Sie die Fluchtung des Mähdecks

1. Kontrollieren Sie den Luftdruck in den Reifen. Siehe Reifendruck auf Seite 56.

2. Stellen Sie das Gerät auf einer ebenen Fläche ab.

3. Senken Sie das Mähdeck in die Mähposition ab.

4. Stellen Sie die Schnitthöhe auf die niedrigste Stufe ein. Siehe So stellen Sie die Schnitthöhe (C112, C122, R137) ein auf Seite 35 oder So stellen Sie die Schnitthöhe (C112X, C122X, R137X) ein auf Seite 36.

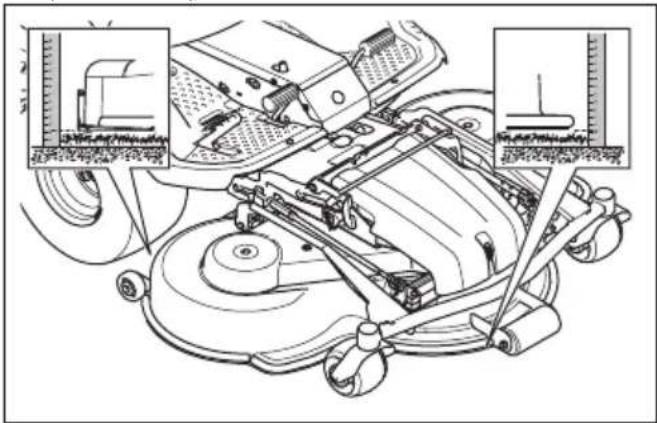

5. Messen Sie den Abstand zwischen dem Boden und der vorderen und hinteren Kante des Mähdecks. Stellen Sie sicher, dass die hintere Kante 5–10 mm (0,2–0,4 Zoll) höher steht als die Vorderkante.

So stellen Sie die Fluchtung des Mähdecks (C112, C122, R137) ein

Stellen Sie die Fluchtung ein, wenn das Mähdeck am Gerät montiert ist.

1. Entfernen Sie die vordere Abdeckung. Siehe So nehmen Sie die vordere Abdeckung ab auf Seite 51.
2. Stellen Sie die Schnitthöhe auf die niedrigste Stufe ein. Siehe So stellen Sie die Schnitthöhe (C112, C122, R137) ein auf Seite 35.
3. Entfernen Sie das Gabelkopfgelenk am hinteren Ende der Höheneinstellungsstrebe vom Rahmen des Mähdecks.

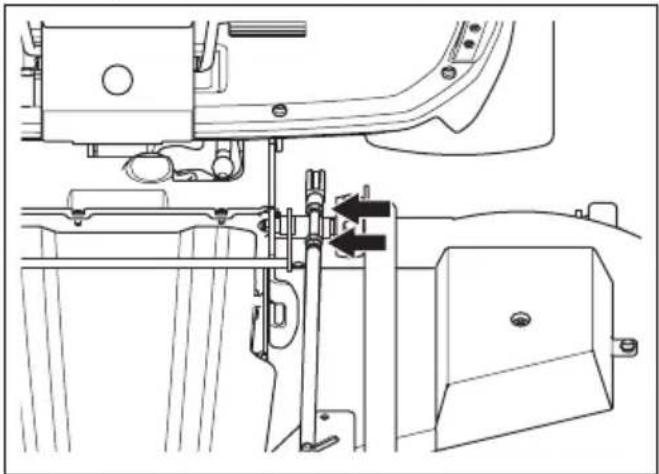

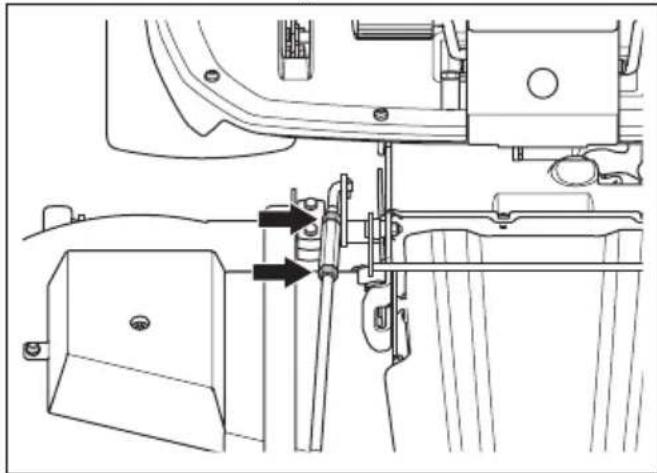

1. Lösen Sie die Sicherungsmuttern an der Hubstrebe.

1. Drehen Sie die Einstellmutter an der Hubstrebe, um die Länge der Hubstrebe einzustellen. Verlängern Sie die Strebe, um die hintere Kante der Abdeckung anzuheben. Verkürzen Sie die Strebe, um die hintere Kante der Abdeckung abzusenken.

1. Befolgen Sie die Anweisungen in Abschnitt So überprüfen Sie die Fluchtung des Mähdecks auf Seite 59.

2. Ziehen Sie die Sicherungsmuttern an der Hubstrebe fest, wenn die Länge der Hubstrebe korrekt ist.

3. Lockern Sie die Sicherungsmuttern an der Höheneinstellungsstrebe. Drehen Sie das Gabelkopfgelenk, um die Länge der Höheneinstellungsstrebe anzupassen. Richten Sie das Gabelkopfgelenk mit den Löchern am Rahmen des Mähdecks aus. Montieren Sie das Gabelkopfgelenk am Rahmen des Mähdecks.

1. Prüfen Sie alle Schnitthöhen. Siehe So stellen Sie die Schnitthöhe (C112, C122, R137) ein auf Seite 35
2. Ziehen Sie die Sicherungsmuttern an der Höheneinstellungsstrebe fest.
3. Installieren Sie die vordere obere Abdeckung.

So stellen Sie die Fluchtung des Mähdecks (C112X, C122X, R137X) ein

Stellen Sie die Fluchtung ein, wenn das Mähdeck am Gerät montiert ist.

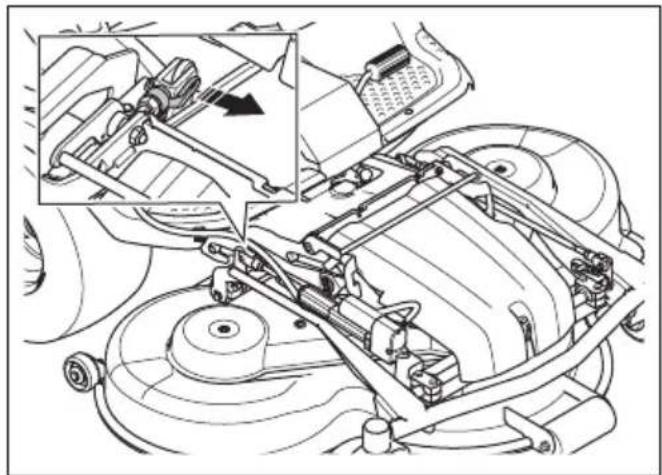

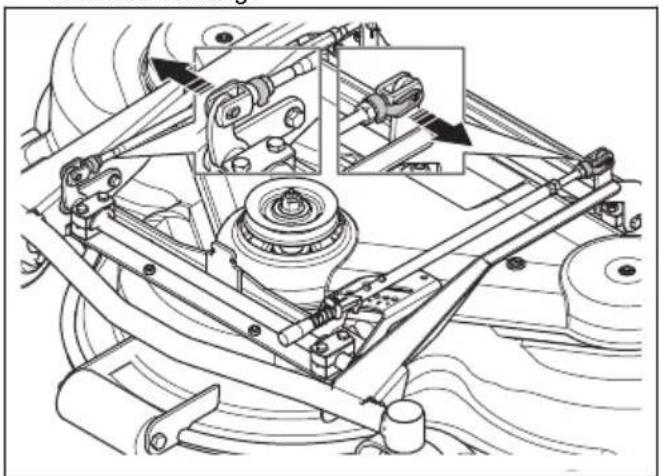

1. Entfernen Sie das Gabelkopfgelenk am hinteren Ende des elektrischen Stellglieds vom Rahmen des Mähdecks.

1. Drücken Sie den Schalter für den elektrischen Hub, um das Mähdeck abzusenken. Senken Sie das Mähdeck vollständig ab, bis Sie ein ratterndes Geräusch hören.

ACHTUNG: Halten Sie den Schalter mindestens 2 Sekunden lang gedrückt, nachdem das Mähdeck den Boden berührt hat. Stellen Sie sicher, dass sich das Mähdeck in der Schwimmposition befindet.

Hinweis: Das ratternde Geräusch aus dem Rahmentunnel bedeutet nicht, dass das Gerät defekt ist.

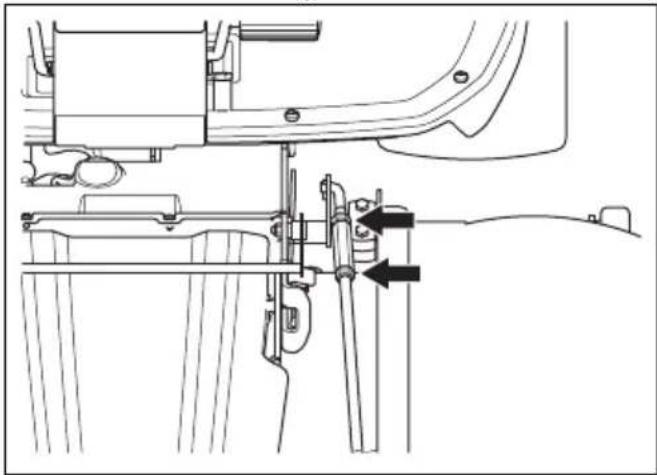

1. Lösen Sie die Sicherungsmuttern an der Hubstrebe.

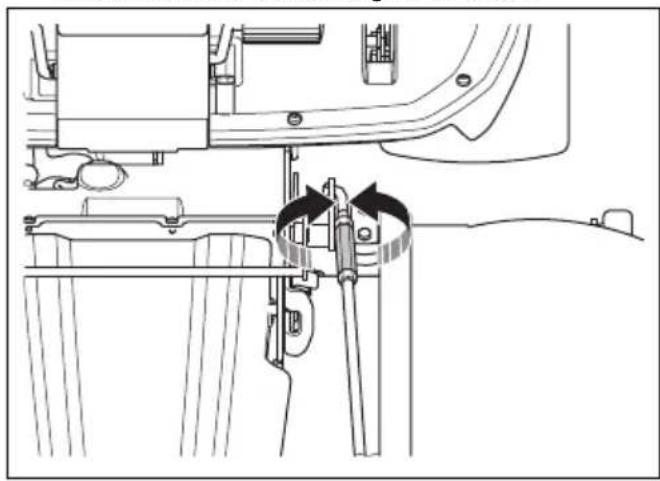

1. Drehen Sie die Einstellmutter an der Hubstrebe, um die Länge der Hubstrebe einzustellen. Verlängern Sie die Strebe, um die hintere Kante der Abdeckung anzuheben. Verkürzen Sie die Strebe, um die hintere Kante der Abdeckung abzusenken.

1. Befolgen Sie die Anweisungen in Abschnitt So stellen Sie die Schnitthöhe (C112X, C122X, R137X) ein auf Seite 36.
2. Ziehen Sie die Sicherungsmuttern an der Hubstrebe fest, wenn die Länge der Hubstrebe korrekt ist.

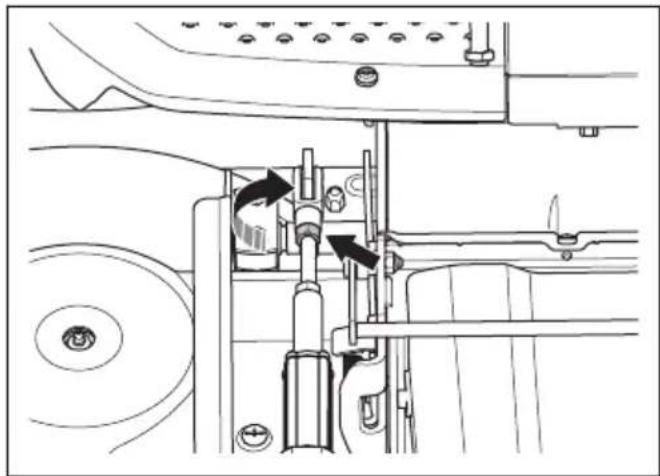

3. Lösen Sie die Sicherungsmutter am elektrischen Stellglied. Drehen Sie das Gabelkopfgelenk im Uhrzeigersinn, um die Länge der Höheneinstellungsstrebe zu vergrößern. Die Länge der Höhenverstellungsstrebe so weit wie möglich vergrößern, bis zwischen Schraube und Arm kein Spiel mehr besteht. Richten Sie das Gabelkopfgelenk mit den Löchern am Rahmen des Mähdecks aus. Montieren Sie das Gabelkopfgelenk am Rahmen des Mähdecks.

1. Ziehen Sie die Sicherungsmutter am elektrischen Stellglied fest.
2. Stellen Sie die Schnitthöhenanzeige ggf. ein. Siehe So stellen Sie die Schnitthöhenanzeige (C112X, C122X, R137X) ein auf Seite 62.

So stellen Sie die Schnitthöhenanzeige (C112X, C122X, R137X) ein

Die Schnitthöhenanzeige auf dem Mähdeck zeigt die Position der ausgewählten Schnitthöhe an.

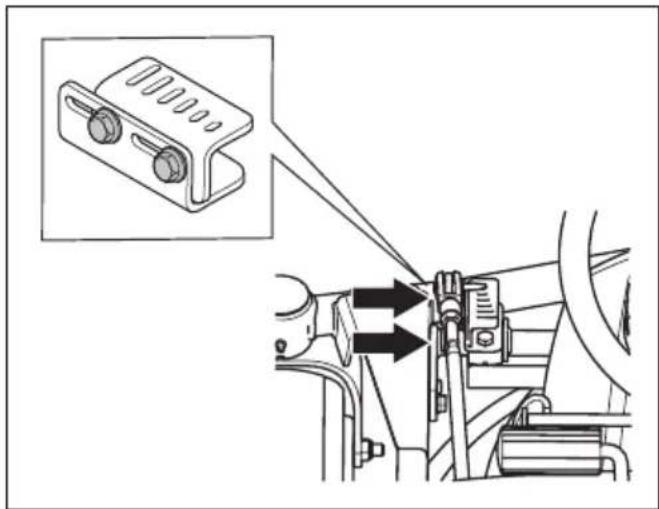

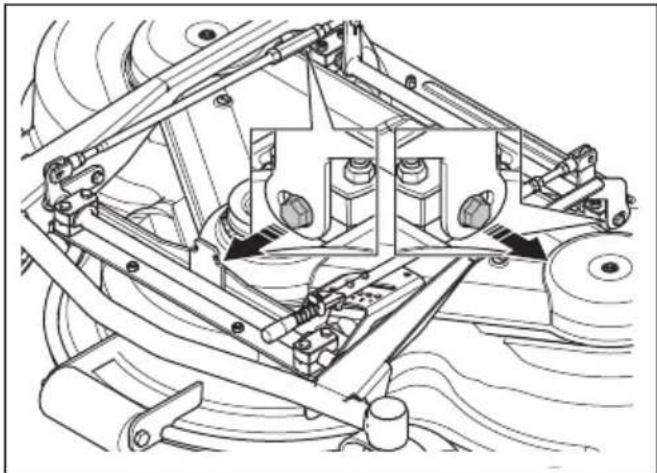

1. Lösen Sie die 2 Schrauben.

1. Stellen Sie die Schnitthöhe auf die niedrigste Stufe ein. Siehe So stellen Sie die Schnitthöhe (C112X, C122X, R137X) ein auf Seite 36.
2. Stellen Sie die Schnitthöhenanzeige so ein, dass sie aus Sicht des Fahrers auf dem Sitz die niedrigste Schnitthöhe anzeigt.

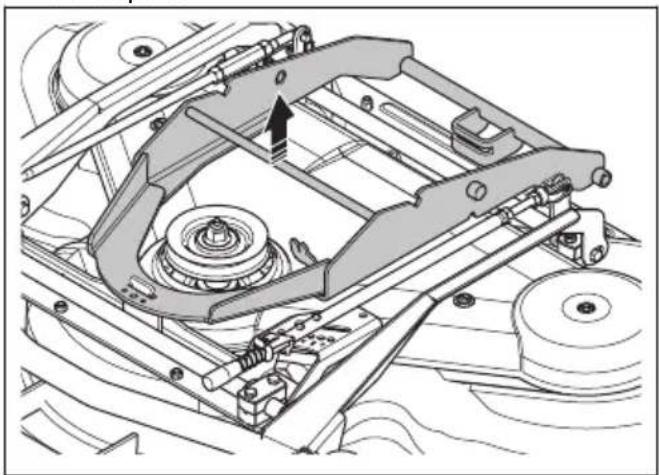

1. Ziehen Sie die 2 Schrauben an.

So tauschen Sie den Riemen des Mähdecks (C112, C112X, C122, C122X) aus

WARNUNG: Quetschungsrisiko. Tragen Sie stets Schutzhandschuhe.

Hinweis: Die Mähdecks können bei verschiedenen Modellen unterschiedlich aussehen.

1. Entfernen Sie das Mähdeck. Siehe So entfernen Sie das Mähdeck auf Seite 29
2. Entfernen Sie die zwei Schrauben, welche die Sperrhalterung auf dem Mähdeckrahmen halten.

1. Entfernen Sie die Sperrhalterung und die Schutzplatte.

1. Öffnen und entfernen Sie die Sicherung für die vordere Hubstrebe und die hintere Stange der Höheneinstellung.

1. Entfernen Sie die 2 Schrauben auf dem Geräterahmen.

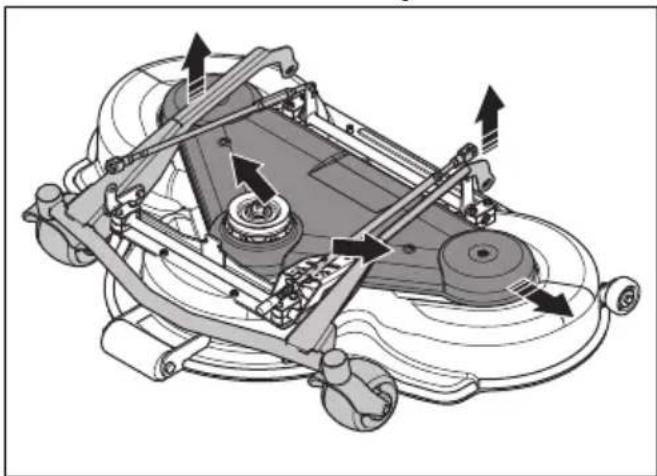

1. Entfernen Sie die 2 Schrauben an der Abdeckung des Mähdecks. Heben Sie den Mähdeckrahmen an und nehmen Sie die Abdeckung des Mähdecks ab.

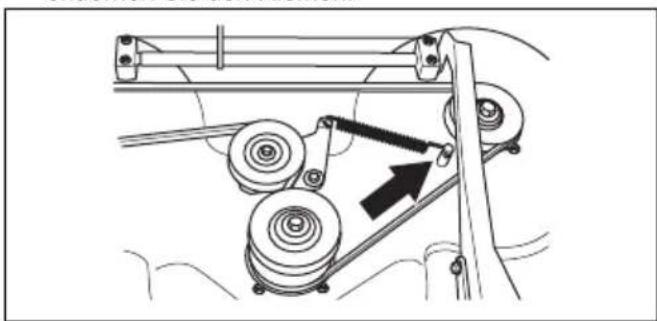

1. Trennen Sie die Spannfeder des Riemens und entfernen Sie den Riemen.

1. Bauen Sie den neuen Riemen in umgekehrter Reihenfolge ein.

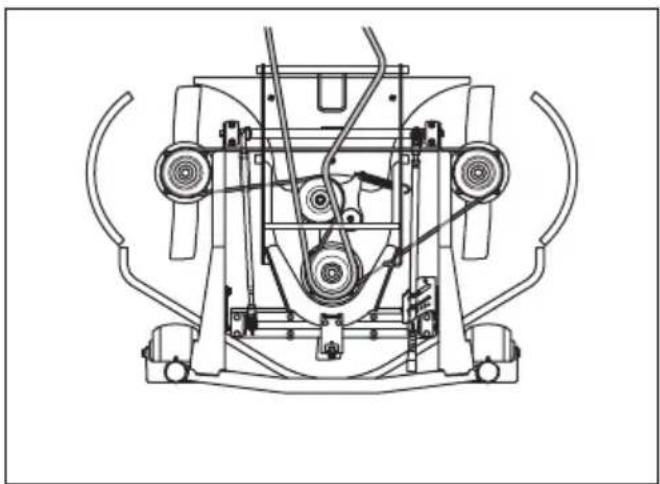

Riemenübersicht – C112, C112X

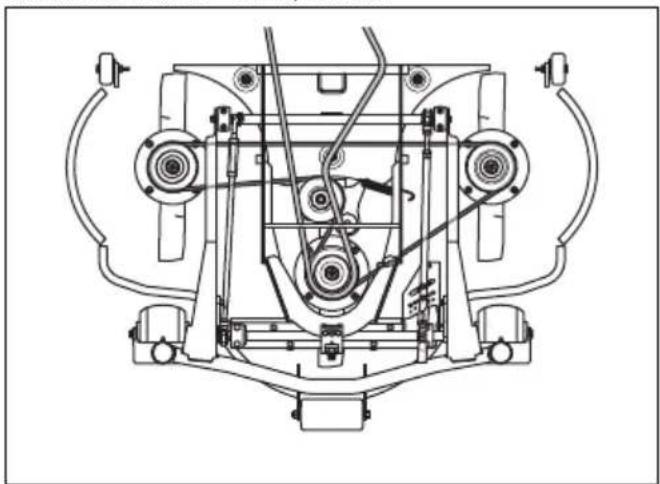

Riemenübersicht – C122, C122X

So tauschen Sie den Riemen des Mähdecks (R137, R137X) aus

WARNUNG: Quetschungsrisiko. Tragen Sie stets Schutzhandschuhe.

Hinweis: Die Mähdecks können bei verschiedenen Modellen unterschiedlich aussehen.

1. Entfernen Sie das Mähdeck. Siehe So entfernen Sie das Mähdeck auf Seite 29.

2. Entfernen Sie die vordere Abdeckung.

3. Ziehen Sie den Federgriff nach links aus der Federhalterung, um die Spannung an der Spannrolle für den Antriebsriemen zu lösen.

1. Entfernen Sie den Riemen von der Riemenscheibe auf dem Geräterahmen.

1. Entfernen Sie die Abdeckungen des Mähdecks. Siehe So entfernen Sie die Abdeckungen des Mähdecks (R137, 137X) auf Seite 51.
2. Trennen Sie die Spannfeder des Riemens und entfernen Sie den Riemen.

1. Bauen Sie den neuen Riemen in umgekehrter Reihenfolge ein.

Riemenübersicht – R137, R137X

So entfernen und installieren Sie den Mulcheinsatz (C112, C112X, C122, C122X)

1. Bringen Sie das Mähdeck in die Wartungsposition.
2. Entfernen Sie die 3 Schrauben, die den Mulcheinsatz halten, und entfernen Sie den Einsatz.

1. Bringen Sie die 3 Schrauben in den Löchern für den Mulcheinsatz an, damit die Gewinde nicht beschädigt werden.
2. Bringen Sie das Mähdeck zurück die Mähposition.
3. Bringen Sie den Mulcheinsatz in umgekehrter Reihenfolge an.

So entfernen und installieren Sie den Mulcheinsatz (R137, R137X)

1. Bringen Sie das Mähdeck in die Wartungsposition.

2. Entfernen Sie die 3 Muttern und Schrauben, die den Mulcheinsatz halten und entfernen Sie den Einsatz.

1. Bringen Sie das Mähdeck zurück die Mähposition.
2. Bringen Sie den Mulcheinsatz in umgekehrter Reihenfolge an.
3. Bringen Sie die Muttern und Schrauben in den 3 Löchern nahe der oberen Kante des Mähdecks an.

So überprüfen Sie die Klingen

ACHTUNG: Beschädigte oder falsch ausgewuchtete Klingen können zu Schäden am Gerät führen. Ersetzen Sie beschädigte Glättflügel. Wenden Sie sich zum Schärfen und Auswuchten von stumpfen Klingen an eine zugelassene Servicewerkstatt.

1. Bringen Sie das Mähdeck in die Wartungsposition.
2. Sehen Sie sich die Klingen an, um zu prüfen, ob sie beschädigt sind und ob es notwendig ist, sie zu schärfen.

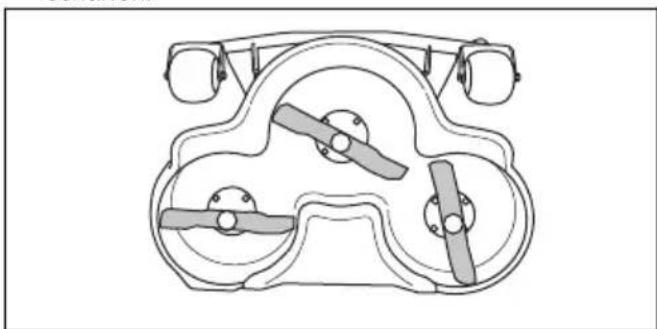

1. Ziehen Sie die Klingenschrauben mit dem korrekten Anziehmoment fest. Siehe Technische Daten auf Seite 87.

So ersetzen Sie die Klingen

1. Bringen Sie das Mähdeck in die Wartungsposition.

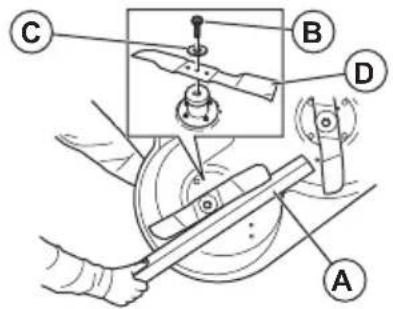

2. Stellen Sie die Klinge mit einem Holzklotz (A) fest.

1. Lösen und entfernen Sie die Klingenschraube (B), die Scheiben (C) und die Klinge (D).

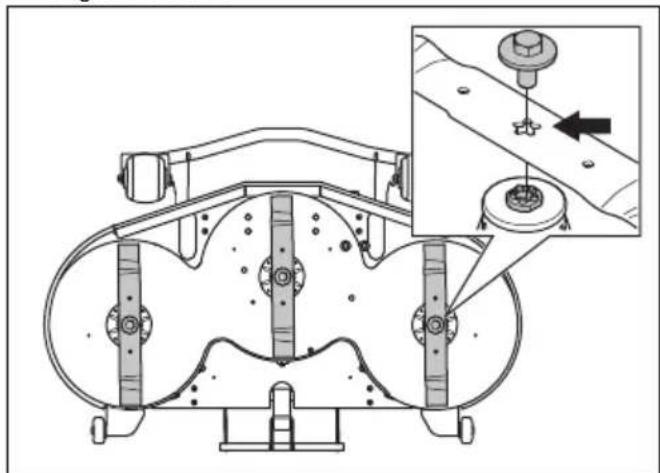

2. Montieren Sie die Klingen parallel zueinander.
3. Beim Mähdeck (R137): Stellen Sie sicher, dass die Führungsstifte korrekt durch die Nut der Klingen angebracht sind.

1. Installieren Sie die neue Klinge mit den spitzen Enden in Richtung Mähdeck.

WARNUNG: Ein falscher

Klingentyp kann dazu führen, dass Objekte aus dem Mähdeck geschleudert werden und schwere Verletzungen verursachen. Verwenden Sie nur Klingen entsprechend den Angaben in Technische Daten auf Seite 87.

ACHTUNG: Der falsche Klingentyp kann unerwünschte Geräusche verursachen. Verwenden Sie nur Klingen entsprechend den Angaben in Technische Daten auf Seite 87.

1. Installieren Sie die Scheibe und die Schraube, um die Klinge zu befestigen. Ziehen Sie die Schraube mit dem korrekten Drehmoment fest. Siehe Technische Daten auf Seite 87.

So prüfen Sie den Motorölstand

1. Stellen Sie das Gerät auf einer ebenen Fläche ab und stellen Sie den Motor ab.

2. Entfernen Sie die Motorabdeckung.

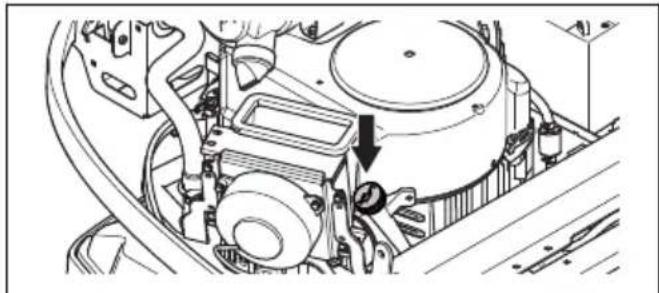

3. Lösen Sie den Messstab und ziehen Sie ihn heraus.

1. Reinigen Sie den Messstab von Öl.
2. Stecken Sie den Messstab wieder hinein. Drehen Sie ihn nicht fest.
3. Ziehen Sie den Messstab heraus und lesen Sie den Ölstand ab.
4. Der Ölstand muss zwischen den Markierungen auf dem Messstab liegen. Wenn sich der Ölstand nahe der „ADD“-Markierung befindet, füllen Sie Öl bis zur Markierung „FULL“ nach.

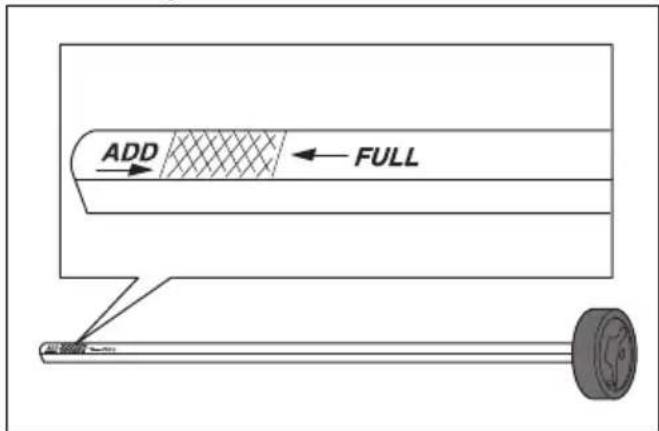

ADD FULL

1. Füllen Sie Öl langsam durch die Öffnung für den Ölmessstab ein. Wählen Sie die Viskosität des Öls entsprechend den Temperaturbereichen in der Abbildung.

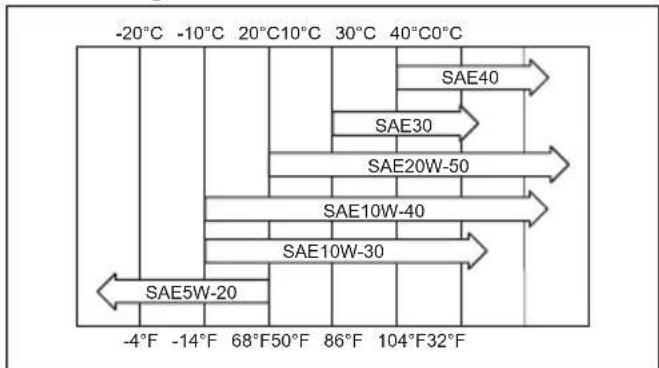

-20°C -10°C 20°C10°C 30°C 40°C0°C SAE40 SAE30 SAE20W-50 SAE10W-40 SAE10W-30 SAE5W-20 -4°F -14°F 68°F50°F 86°F 104°F32°F

ACHTUNG: Mischen Sie nicht verschiedene Arten von Öl.

1. Drehen Sie den Messstab ordnungsgemäß fest, bevor Sie den Motor anlassen. Starten Sie den Motor und lassen Sie ihn ca. 30 Sekunden lang im Leerlauf laufen. Den Motor stoppen. Warten Sie 30 Sekunden und prüfen Sie den Ölstand erneut.

So wechseln Sie Motoröl und Ölfilter

Wenn der Motor kalt ist, starten Sie den Motor für 1 bis 2 Minuten, bevor Sie das Motoröl ablassen. Dadurch wird das Motoröl erwärmt und kann leichter ablaufen.

WARNUNG: Betreiben Sie den Motor nicht länger als 1-2 Minuten, bevor Sie das Motoröl ablassen. Das Motoröl wird sehr heiß und kann zu Verbrennungen führen. Lassen Sie den Motor abkühlen, bevor Sie das Motoröl ablassen.

WARNUNG: Wenn Sie Motoröl auf Körperteile verschütten, reinigen Sie sie mit Wasser und Seife.

1. Entfernen Sie die Motorabdeckung.
2. Stellen Sie einen Behälter unter den Ölablasshahn.

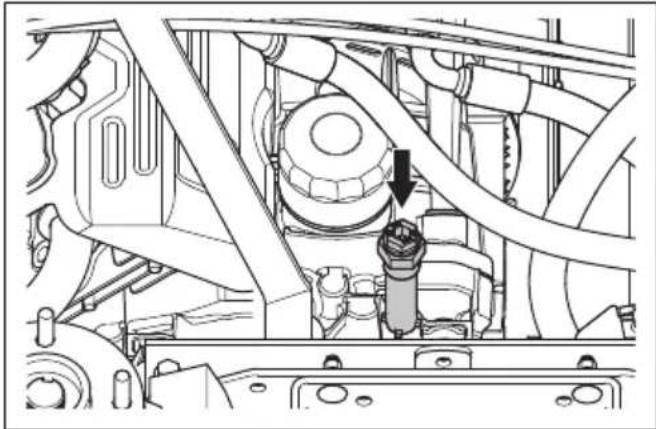

1. Entfernen Sie den Messstab.
2. Entfernen Sie den Ölablasshahn aus dem Motor.
3. Lassen Sie das Öl in den Behälter laufen.
4. Bringen Sie den Ölablasshahn an, und ziehen Sie ihn fest.

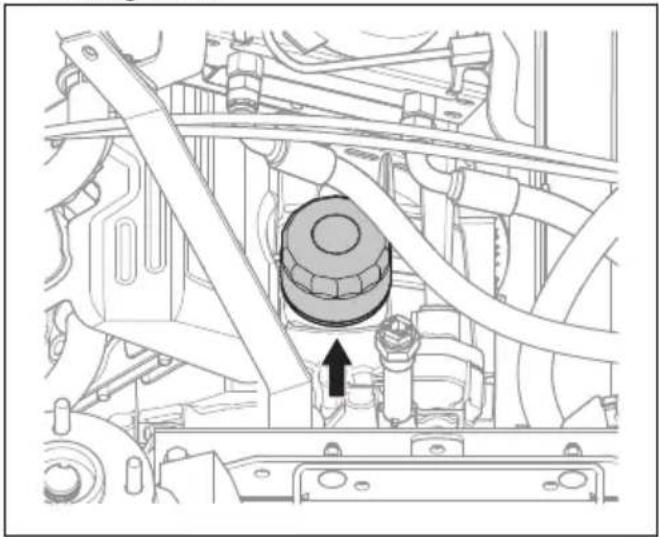

5. Drehen Sie den Ölfilter zum Entfernen gegen den Uhrzeigersinn.

1. Schmieren Sie die Gummidichtung am neuen Ölfilter mit frischem Öl leicht ab.
2. Zum Einsetzen des Ölfilters drehen Sie ihn von Hand im Uhrzeigersinn ein, bis die Gummidichtung sitzt und drehen Sie dann eine weitere halbe Umdrehung.
3. Füllen Sie neues Öl entsprechend den Angaben in Technische Daten auf Seite 87 ein.
4. Starten Sie den Motor und lassen Sie ihn 3 Minuten im Leerlauf laufen.
5. Halten Sie den Motor an und stellen Sie sicher, dass der Ölfilter keine Undichtigkeit aufweist.
6. Füllen Sie Öl als Ausgleich für das Öl im neuen Ölfilter nach.

Hinweis: Für eine sichere Entsorgung von altem Motoröl siehe Entsorgung auf Seite 86.

So prüfen Sie den Hydraulikölstand

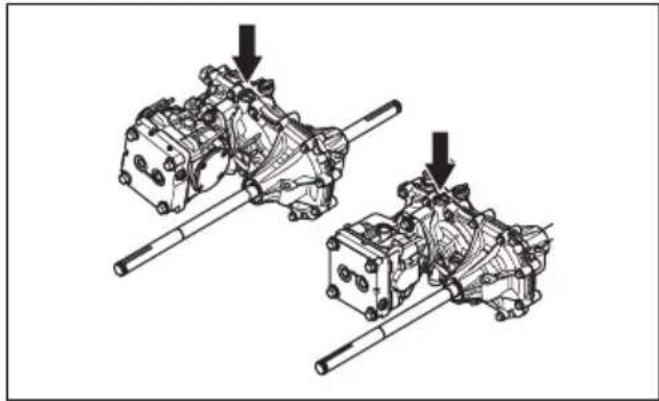

1. Verwenden Sie den Ölmessstab, um den Ölstand im Getriebe abzulesen.

1. Der Ölstand muss zwischen den Markierungen auf dem Messstab liegen.

1. Wenn der Ölstand zu niedrig ist, füllen Sie das richtige Öl nach, wie hier angegeben: Technische Daten auf Seite 87.

So prüfen Sie den Ölstand im Hydrauliksystem

1. Kippen Sie den Sitz nach vorne.

2. Reinigen Sie den Bereich um den Öldeckel mit einem trockenen Tuch.

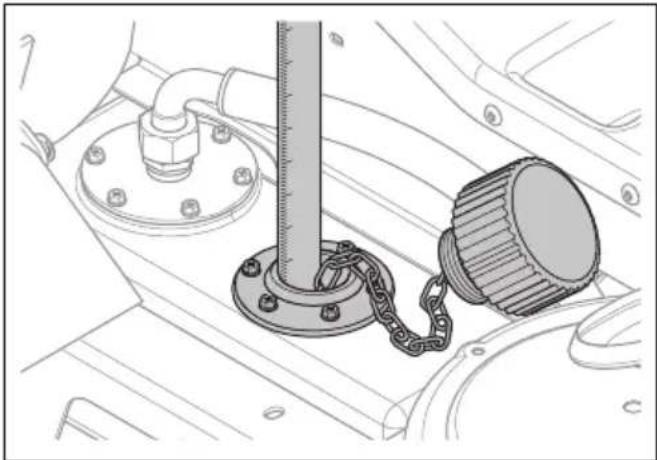

3. Entfernen Sie den Öldeckel und prüfen Sie den Hydraulikölstand. Der korrekte Ölstand ist 40 bis 60 mm von der Oberseite des Siebs.

1. Wenn der Ölstand zu niedrig ist, füllen Sie das richtige Öl nach, wie hier angegeben: Technische Daten auf Seite 87.

So stellen Sie den Riemen der Hydraulikpumpe ein

1. Klappen Sie den Fahrersitz nach vorne.

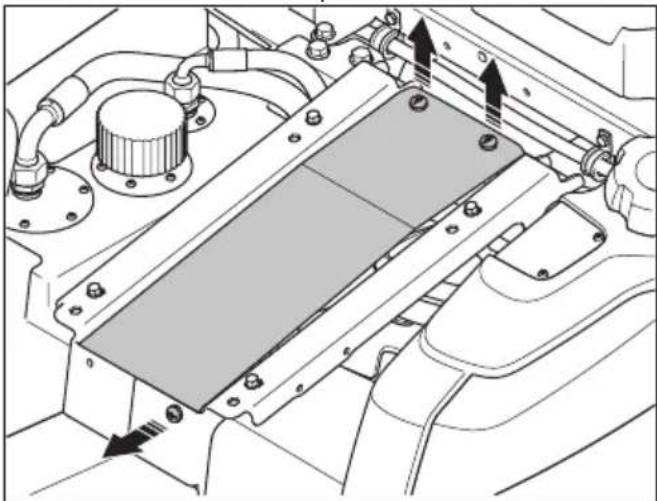

2. Entfernen Sie die Schutzplatte unter dem Sitz.

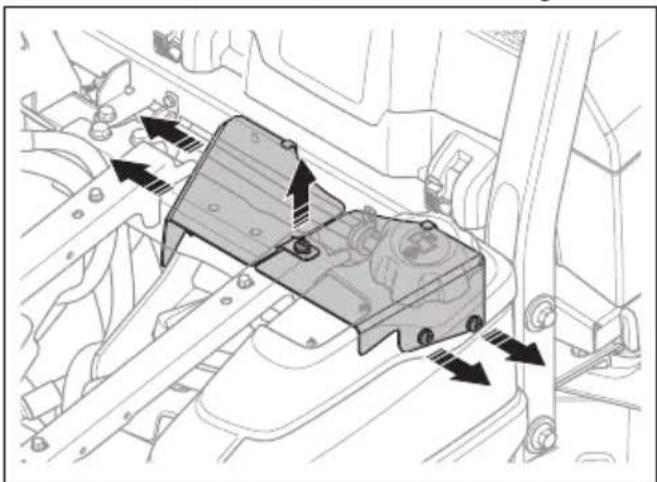

1. Entfernen Sie die 2 Riemenschutzabdeckungen.

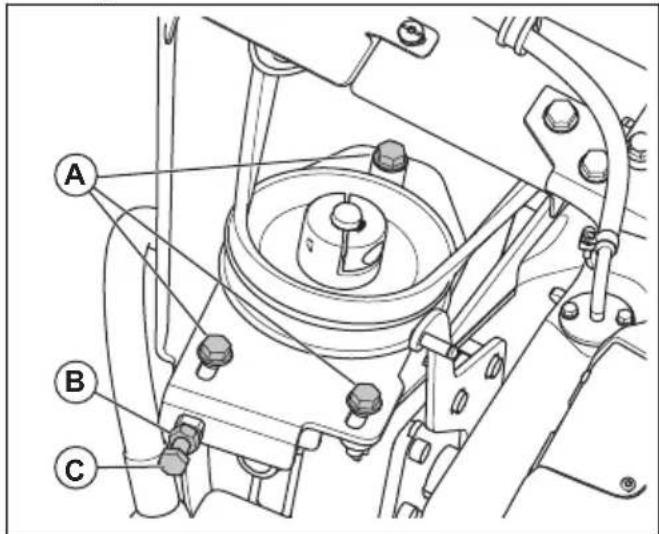

1. Lösen Sie die 3 Schrauben (A) an der Pumpenriemenschiene.

1. Lösen Sie die Kontermutter (B) an der Stellschraube.

2. Drehen Sie die Stellschraube (C) für den Pumpenriemen, bis der Riemen richtig gespannt ist.

3. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Symbole auf der Schnellwartungsanleitung

Ersetzen Sie den Filter

Tauschen Sie das Öl aus

Führen Sie eine Sichtprüfung durch oder prüfen Sie den Ölstand.

Schmieren Sie den Schmiernippel mit Fett

Schmieren Sie mit Öl.

Prüfen Sie Zustand und Spannung des Treibriemens

Tauschen Sie den Treibriemen aus

Austausch der Klingen

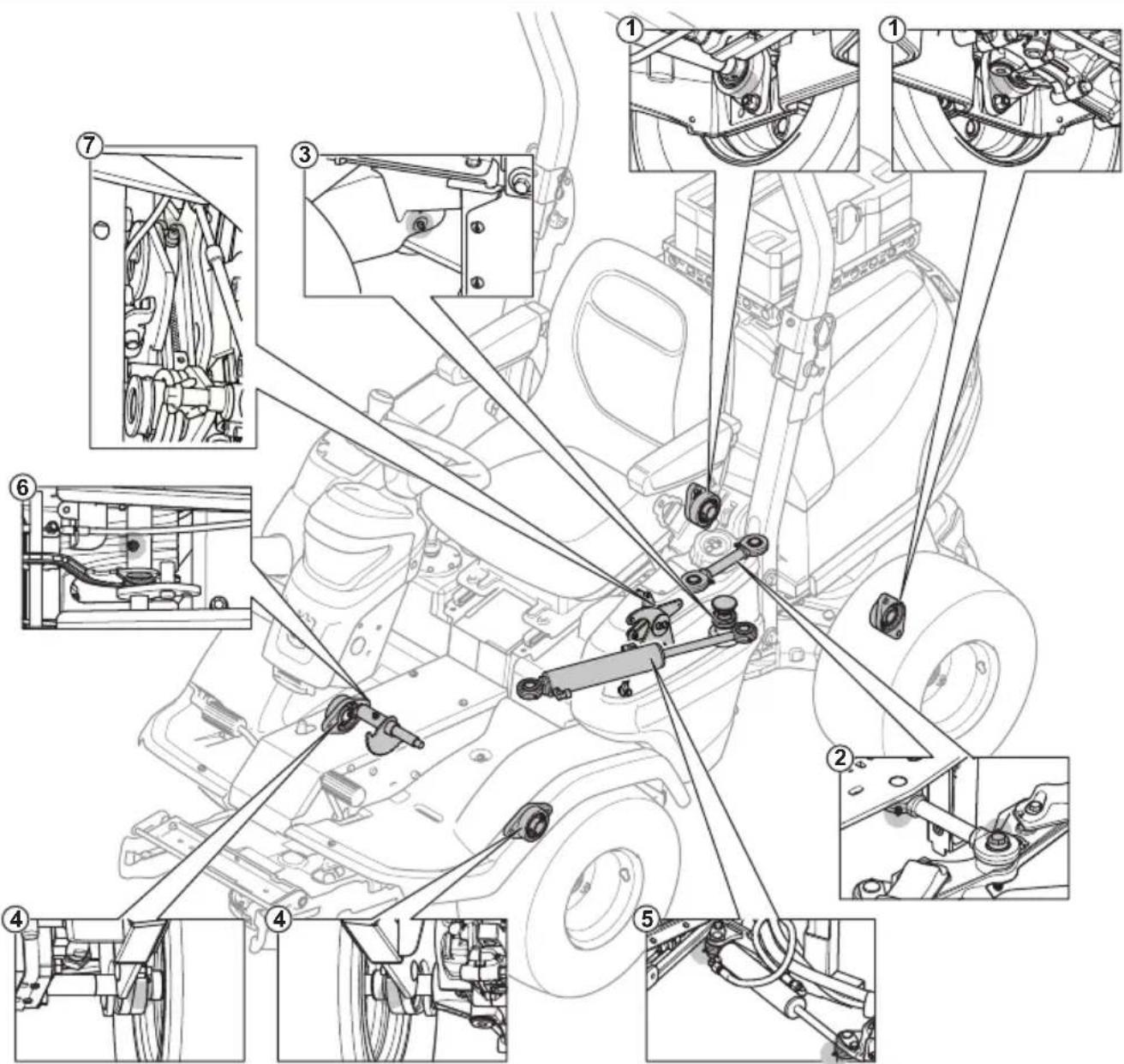

1. Hinterachsenlager
2. Verbindungsstange
3. Knickgelenklager
4. Vorderachsenlager
5. Lenkzylinder
6. Hubketten-Achse
7. Getriebearm

Schmierung, allgemeine Informationen

• Ziehen Sie den Zündschlüssel ab, um unbeabsichtigte Bewegungen während des Schmierens zu vermeiden.

• Reinigen Sie den Bereich, bevor Sie ein Teil an dem Produkt schmieren.

• Verwenden Sie Öl, wenn Sie mit einem Ölkännchen schmieren.

• Wenn Sie mit Fett schmieren, verwenden Sie ein Chassis- oder Lagerfett, das Korrosion verhindert. Entfernen Sie überflüssiges Schmierfett nach dem Schmieren.
• Schmieren Sie zwei Mal pro Woche, wenn Sie das Gerät täglich betreiben.
• Verschütten Sie kein Schmiermittel auf die Treibriemen oder die Nuten der Riesenscheiben. Sollten Sie dennoch etwas Schmiermittel verschütten, mit Alkohol reinigen. Wenn die Reibung zwischen Treibriemen und Riemenscheibe nach der Reinigung mit Alkohol nicht ausreichend ist, ersetzen Sie den Treibriemen.

ACHTUNG: Verwenden Sie kein Benzin oder andere Erdölprodukte zur Reinigung der Treibriemen.

So schmieren Sie die Kabel

• Schmieren Sie die beiden Enden der Kabel an, und bewegen Sie den Steuerhebel in die Endpositionen.
• Bringen Sie nach dem Schmieren den Gummischutz wieder an den Kabeln an.
• Kabel mit Ummantelung müssen regelmäßig geschmiert werden, um Fehlfunktionen zu verhindern.

a) Entfernen Sie das Kabel und hängen Sie es senkrecht auf.
b) Schmieren Sie das Kabel mit dünnflüssigem Motoröl, bis das Öl beginnt, aus der Unterseite auszutreten. Ersetzen Sie das Kabel, falls das Öl nicht aus der Unterseite austritt.

Hinweis: Sie können eine kleine Plastiktüte mit Öl füllen und diese mit Klebeband um die Kabelummantelung kleben. Lassen Sie das Kabel bis zum nächsten Tag senkrecht aus der Tüte hängen.

So schmieren Sie das Mähdeck

Hinweis: Die Mähdecks können bei verschiedenen Modellen unterschiedlich aussehen.

1. Entfernen Sie die vordere Abdeckung.
2. Schmieren Sie die Gelenke und Lager (A) mit Öl.
3. Schmieren Sie mit einer Schmierfettpistole durch die Schmiernippel am Mähdeck (B). Schmieren Sie solange, bis Fett an der Rückseite des Schmiernippels austritt.

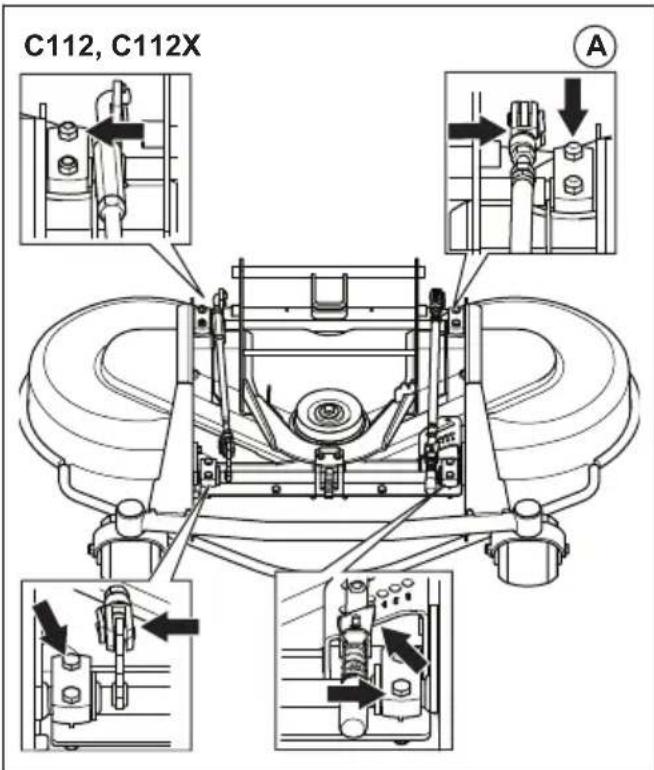

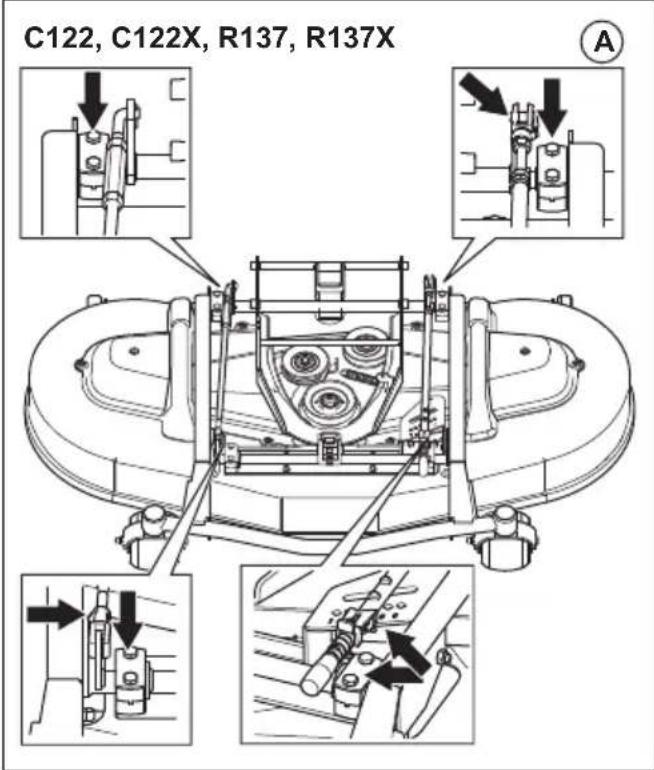

C112, C112X A

So schmieren Sie das Pedalsystem

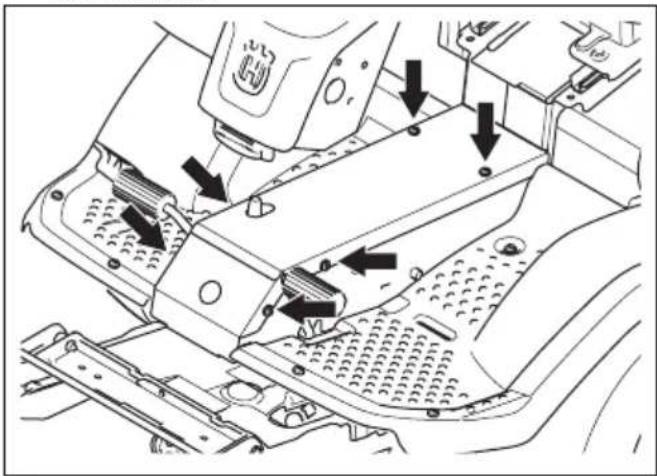

1. Entfernen Sie die vier Schrauben und die Rahmenplatte.

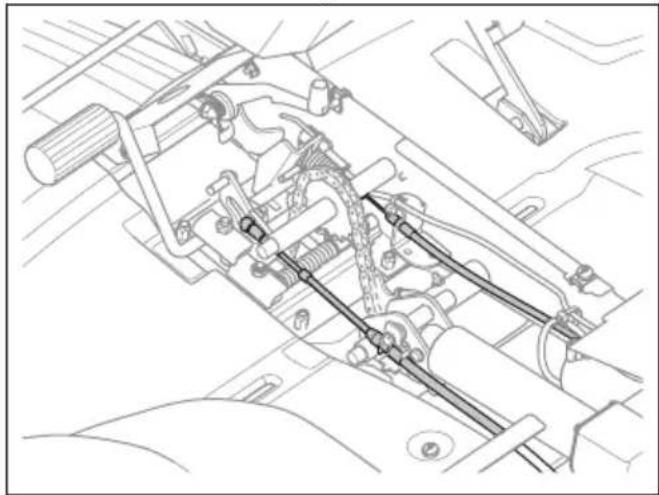

1. Drücken Sie die Pedale, lassen Sie sie dann los und schmieren Sie die beweglichen Teile mit Öl.

1. Schmieren Sie die Kabel für die Vorwärts- und Rückwärts-Pedale mit Öl.

So schmieren Sie den Seilzug der Handbremse

1. Entfernen Sie die vier Schrauben und die Rahmenplatte.
2. Entfernen Sie die linke Seitenabdeckung.
3. Entfernen Sie die Gummiabdeckung vom Seilzug der Handbremse.
4. Schmieren Sie die Enden des Kabels der Feststellbremse mit Öl.

1. Schmieren Sie den Seilzug der Handbremse mit Öl ein.

2. Betätigen Sie das Feststellbremspedal drei Mal und schmieren Sie das Feststellbremskabel erneut.

3. Befestigen Sie die linke Seitenabdeckung und die Rahmenplatte.

So schmieren Sie die Ketten im Rahmentunnel

1. Entfernen Sie die Schrauben und die Rahmenplatte.

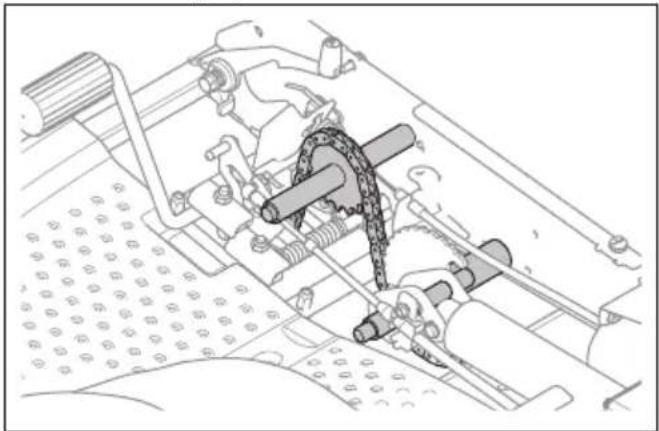

2. Schmieren Sie die Kette im Rahmentunnel mit Öl oder Kettenspray.

So schmieren Sie die Sitzschienen

1. Kippen Sie den Sitz nach vorne.

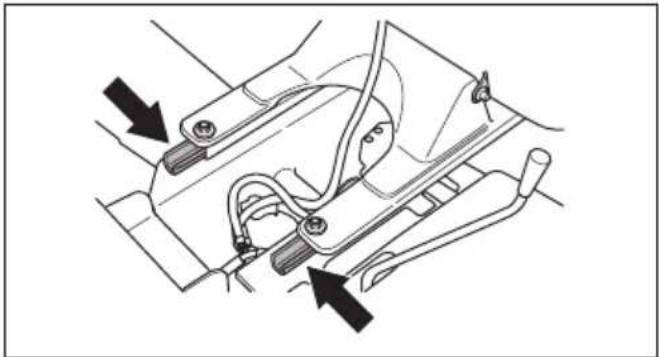

2. Schmieren Sie die Sitzschienen mit Öl.

So schmieren Sie das Kabel des hydrostatischen Getriebes

1. Schmieren Sie die Gelenke und Lager des Kabels des hydrostatischen Getriebes mit Öl.

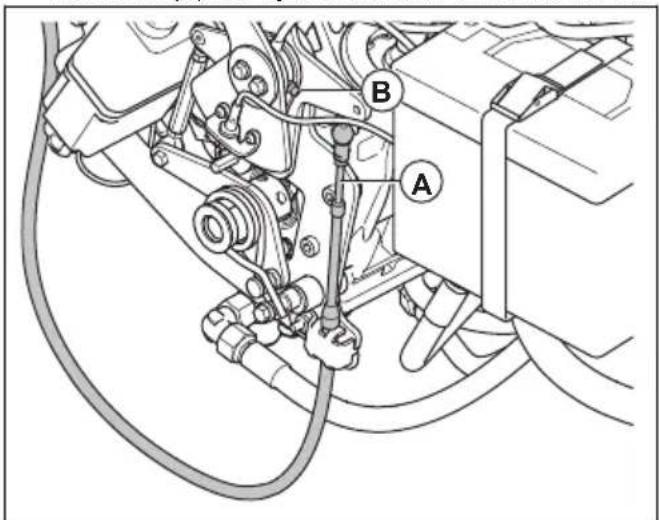

2. Entfernen Sie den Gummischutz und schmieren Sie das Kabel (A) des hydrostatischen Getriebes mit Öl.

1. Schmieren Sie die Schmiernippel (B) mit der Schmierfettpistole, bis Schmierfett austritt.

2. Drücken Sie das Vorwärtspedal 5 Mal und schmieren Sie das Kabel des hydrostatischen Getriebes erneut.

3. Befestigen Sie den Gummischutz.

So schmieren Sie den Lenkzylinder

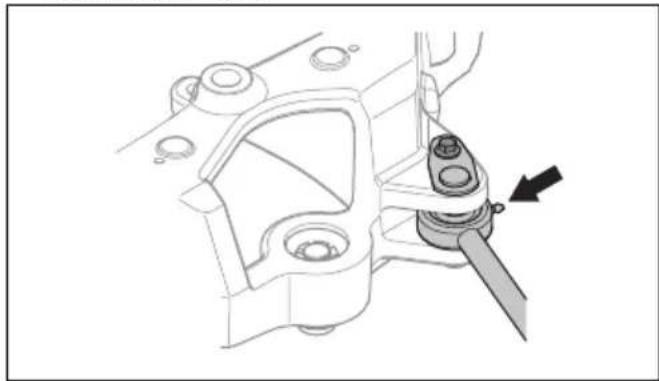

Der Lenkzylinder besitzt zwei Schmiernippel, an jedem Ende einen.

- Schmieren Sie mit der Schmierfettpistole, bis Schmierfett austritt.

So schmieren Sie das Knicklenkungsgelenk

1. Schmieren Sie das Knicklenkungslager, wenn alle Räder des Geräts auf dem Boden stehen. Schmieren Sie durch den Schmiernippel (A), bis Fett aus dem Loch (B) austritt.

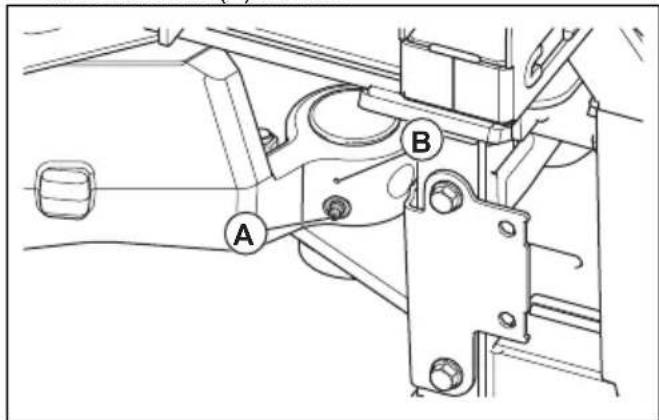

A B

1. Heben Sie das Gerät an, um den Druck von der Knicklenkung zu nehmen. Die Abbildung zeigt, wo die Halterungen angebracht werden müssen.

ACHTUNG: Vergewissern Sie sich, dass die Halterung keine Schäden an der Steuerstrebe oder eine Blockierung der Knicklenkung verursacht.

1. Schmieren Sie das Knicklenkungslager erneut, während das Gerät angehoben wird.

ACHTUNG: Vergewissern Sie sich, dass das Fett aus dem Gelenk unter dem Schmiernippel austritt.

1. Lassen Sie das Gerät herab.

So schmieren Sie die Verbindungsstange

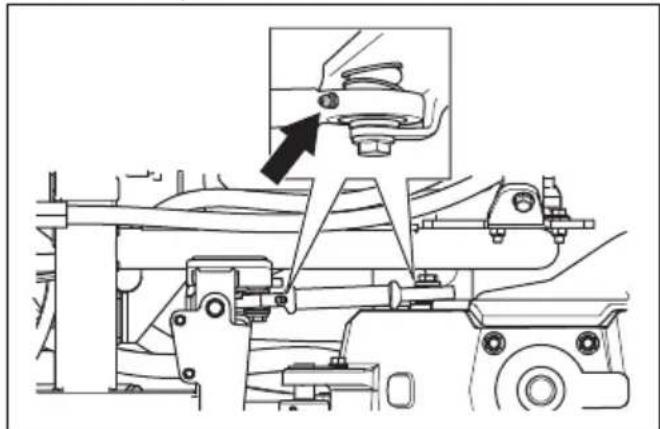

1. Es gibt zwei Schmiernippel, einer auf jeder Seite der Verbindungsstange. Schmieren Sie mit der Schmierfettpistole, bis Schmierfett austritt.

Anweisungen für P 524XR EFI siehe Wartung auf Seite 46

So trennen Sie das Kabel für den Auslöser des Fernsteuerungsmodus

WARNUNG: Bedienen Sie das Gerät nicht länger als notwendig, wenn das Kabel für den Auslöser des Fernsteuerungsmodus getrennt ist. Wenden Sie sich an Ihren Husqvarna Servicehändler, wenn der Schalter für den Fernsteuerungsmodus beschädigt ist. Wenn der Schalter für den Fernsteuerungsmodus beschädigt ist, trennen Sie das Kabel für den Auslöser des Fernsteuerungsmodus, um das Gerät im manuellen Modus zu betreiben.

1. Ziehen Sie die Feststellbremse am Gerät an.
2. Stellen Sie den Motor ab.

3. Klappen Sie den Fahrersitz nach vorne.

4. Entfernen Sie die Schutzplatte unter dem Sitz.

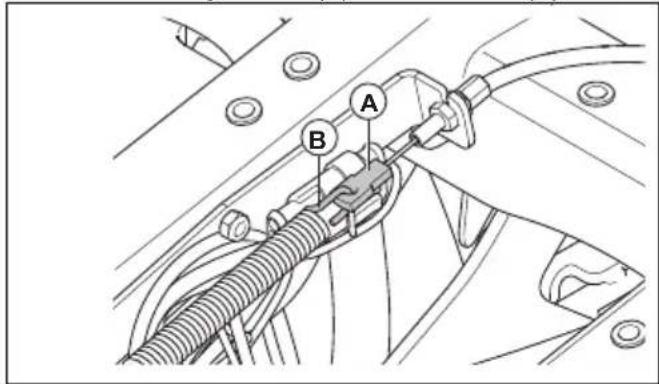

1. Trennen Sie das Kabel für den Auslöser des Fernsteuerungsmodus (A) von der Feder (B).

So reinigen Sie die Fernbedienung

• Reinigen Sie die Fernbedienung regelmäßig.
• Reinigen Sie die äußeren Teile der Fernbedienung mit einem feuchten Tuch.
• Verwenden Sie zum Reinigen keine scharfen oder spitzen Gegenstände.
• Verwenden Sie zur Reinigung keine Lösungsmittel oder entflammbaren/korrosiven Materialien.
• Prüfen Sie die Gummibälge und Gummidichtungen der Bedienelemente, Schalter und Tasten auf Beschädigung. Ersetzen Sie alle defekten Gummibälge und/oder Gummidichtungen.

ACHTUNG: Verwenden Sie zur Reinigung der Fernbedienung keinen Hochdruckreiniger.

So reinigen Sie den Akku der Fernbedienung und das Ladegerät

ACHTUNG: Reinigen Sie weder den Akku noch das Ladegerät mit Wasser.

- Vergewissern Sie sich, dass der Akku und das Akkuladegerät sauber und trocken sind, bevor Sie die Akkus an das Akkuladegerät anschließen.

• Reinigen Sie die Klemmen am Akku mit Druckluft oder einem weichen und trockenen Tuch.
• Reinigen Sie die Oberflächen des Akkus und des Ladegeräts mit einem weichen, trockenen Tuch.

Akku der Fernbedienung

Die Fernbedienung verfügt über 1 Akkufach. Für den Akku gibt es ein Symbol für den Ladezustand auf der Anzeige des Info-Displays, siehe Status des Ladegeräts auf Seite 84 und Anzeige des Info-Displays auf Seite 46. Der Betrieb der Fernbedienung ist nicht möglich, wenn der Ladezustand des Akkus der Fernbedienung zu niedrig ist. Laden Sie den Akku, wenn auf dem Informationsdisplay ein schwacher Ladezustand des Akkus der Fernbedienung angezeigt wird. Siehe Anzeige des Info-Displays auf Seite 46 und So laden Sie den Akku der Fernbedienung mit dem Akkuladegerät auf auf Seite 75.

Die Betriebsdauer für einen voll aufgeladenen Akku der Fernbedienung beträgt ca. 10 bis 12 Stunden.

Hinweis: Die Akkulaufzeit kann bei kaltem Wetter geringer sein.

Vor dem Betrieb muss der Akku an ein Ladegerät angeschlossen werden. Bevor Sie die Fernbedienung zum ersten Mal benutzen, müssen Sie den Akku aufladen.

Hinweis: Schalten Sie die Fernbedienung aus, wenn sie nicht in Betrieb ist, um den Akku zu schonen. Die Fernbedienung schaltet sich nicht automatisch aus, wenn sie nicht in Betrieb ist.

So entfernen Sie den Akku und setzen ihn in der Fernbedienung ein

1. Drehen Sie die Fernbedienung, um Zugang zu der Rückseite zu erhalten, wo der Akku eingesetzt wird.
2. Entfernen oder setzen Sie den Akku der Fernbedienung ein.

So laden Sie den Akku der Fernbedienung mit dem Akkuladegerät auf

Die Ladezeit für einen leeren Akku der Fernbedienung beträgt mit dem Ladegerät ca. 2 Stunden. Die Temperatur beim Laden des Akkus der Fernbedienung muss zwischen 0° und +45 °C liegen.

1. Nehmen Sie den leeren Akku aus der Fernbedienung heraus. Siehe So entfernen Sie den Akku und setzen ihn in der Fernbedienung ein auf Seite 75.
2. Schließen Sie das Ladegerät an eine Steckdose an. Die Betriebsanzeige (A) für den Akku wird rot. Siehe Status des Ladegeräts auf Seite 84.

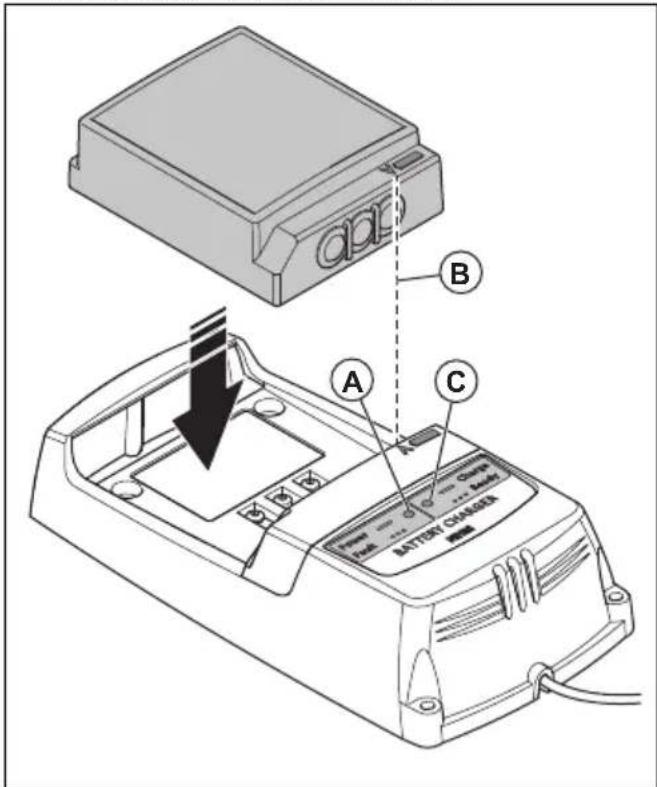

1. Schließen Sie den Akku der Fernbedienung an das Ladegerät an. Vergewissern Sie sich, dass die Pfeile (B) auf dem Akku der Fernbedienung und dem Akkuladegerät übereinstimmen. Die Anzeige (C) für den Akkustatus am Akkuladegerät blinkt grün, wenn der Akku der Fernbedienung geladen wird.
2. Wenn der Akku der Fernbedienung vollständig aufgeladen ist, leuchtet die Anzeige grün. Entfernen Sie den Akku der Fernbedienung aus dem Ladegerät.
3. Trennen Sie das Ladegerät von der Steckdose.

Fehlerbehebung

Störungen beseitigen

Anweisungen zur Fernbedienung finden Sie unter Fernbedienung auf Seite 79.

Wenn Sie in dieser Bedienungsanleitung keine Lösung für Ihre Probleme finden können, wenden Sie sich an Ihren Husqvarna Servicehändler.

Problem Ursache
Der Anlasser dreht den Motor nicht. Der	Zapfwellenschalter ist aktiviert. Siehe So starten Sie den Motor auf Seite 33.
	Die Handbremse ist nicht angezogen. Siehe So betätigen und lösen Sie die Feststellbremse auf Seite 36.
	Die Hauptsicherung ist durchgebrannt. Siehe So tauschen Sie eine Sicherung aus auf Seite 54.
	Eine Sicherung ist defekt. Siehe So tauschen Sie eine Sicherung aus auf Seite 54.
	Der Zündschlüssel ist beschädigt.
	Die Verbindung zwischen dem Kabel und der Batterie ist defekt.
	Die Batterie ist zu schwach. Siehe So laden Sie den Akku auf Seite 55.
	Der Startermotor ist beschädigt oder funktioniert nicht ordnungsgemäß.
	Die Fernbedienung ist eingeschaltet.
	Der Schalter für den Fernsteuerungsmodus befindet sich in Stellung „1“.
	Der Schalter für den Fernsteuerungsmodus funktioniert nicht ordnungsgemäß. Siehe So trennen Sie das Kabel für den Auslöser des Fernsteuerungsmodus auf Seite 74. Wenden Sie sich an Ihren Husqvarna Servicehändler, wenn der Schalter für den Fernsteuerungsmodus beschädigt ist.
Das Gerät bewegt sich nach dem Betrieb im Fernsteuerungsmodus nicht vorwärts oder rückwärts.	Inkorrekter Start des manuellen Betriebsmodus. Stellen Sie den Motor ab. Siehe So schalten Sie den Motor aus auf Seite 36. Betätigen Sie das Pedal der Feststellbremse, und lassen Sie es dann los. Führen Sie den gleichen Vorgang mit dem Vorwärts- und dem Rückwärtsfahrpedal durch. Falls das Problem weiterhin besteht, sich an einen Husqvarna Servicehändler wenden.
Der Motor startet nicht, wenn der Anlasser den Motor dreht.	Kein Kraftstoff im Kraftstofftank. Siehe So füllen Sie Kraftstoff ein auf Seite 31.
	Die Zündkerze ist beschädigt oder funktioniert nicht ordnungsgemäß.
	Das Zündkabel ist beschädigt.
	Es befindet sich Schmutz in der Kraftstoffleitung.
	Die Fernbedienung ist eingeschaltet.
Der Motor läuft nicht rund. Die Zündkerze ist beschädigt oder funktioniert nicht ordnungsgemäß.
		Der Luftfilter ist verstopft. Siehe So reinigen Sie den Luftfilter und tauschen ihn aus auf Seite 53.
		Die Kraftstofftanklüftung ist blockiert.
		Es befindet sich Schmutz in der Kraftstoffleitung.
Der Motor hat offenbar keine Leistung.	Der Luftfilter ist verstopft. Siehe So reinigen Sie den Luftfilter und tauschen ihn aus auf Seite 53.
	Die Zündkerze ist beschädigt oder funktioniert nicht ordnungsgemäß.
	Es befindet sich Schmutz in der Kraftstoffleitung.
	Das Gaskabel ist falsch eingestellt.
Das Getriebe hat keine ausreichende Leistung.	Der Pumpenriemen ist nicht richtig gespannt.
	Die Drehzahl zwischen Vorder- und Hinterachse ist nicht korrekt eingestellt.
	Es ist kein Öl im Getriebe oder der Ölstand ist zu niedrig. Siehe So prüfen Sie den Hydraulikölstand auf Seite 67.
Die Batterie wird nicht aufgeladen. Der	Akku ist beschädigt. Wenden Sie sich an Ihren Husqvarna Servicehändler.
	Die Verbindung der Kabelsteckverbinder an den Batterieklemmen ist schlecht.
Es gibt Vibrationen im Gerät. Die Klingen sind locker. Siehe So überprüfen Sie die Klingen auf Seite 65.
		Eine oder mehrere Klingen sind nicht gewuchtet. Siehe So überprüfen Sie die Klingen auf Seite 65.
		Der Motor ist locker.
		Verstopfung durch Gras im Mähdeck. Siehe So reinigen Sie das Gerät auf Seite 49.
Das Schneidergebnis ist nicht zufriedenstellend.	Die Klingen sind stumpf. Siehe So ersetzen Sie die Klingen auf Seite 65.
	Das Gras ist lang oder nass. Siehe So erhalten Sie ein gutes Mähergebnis auf Seite 37.
	Die Fluchtung des Mähdecks ist nicht eingestellt. Siehe So überprüfen Sie die Fluchtung des Mähdecks auf Seite 59.
	Das Mähdeck ist nicht ausgerichtet.
	Verstopfung durch Gras im Mähdeck. Siehe So reinigen Sie das Gerät auf Seite 49.
	Der Reifendruck ist auf der rechten und linken Seite unterschiedlich. Siehe Reifendruck auf Seite 56.
	Das Gerät wird mit zu hoher Geschwindigkeit betrieben. Siehe So erhalten Sie ein gutes Mähergebnis auf Seite 37.
	Die Motordrehzahl ist zu niedrig. Siehe So bedienen Sie das Gerät auf Seite 34.
	Der Treibriemen rutscht durch.
	Das Kabel zum Mähdeck ist nicht angeschlossen. Siehe So befestigen Sie das Mähdeck auf Seite 28.
	Das Kabel zum Mähdeck ist gequetscht. Siehe So befestigen Sie das Mähdeck auf Seite 28.
	Die Funktionstaste für Frontzubehör ist nicht richtig angeschlossen.

Display – Fehlerbehebung

Symbol Name			Wird auf dem Display angezeigt	Ursache
		Anzeige für die Hydrauliköltemperatur	Das Symbol wird angezeigt.	Die Hydrauliköltemperatur ist zu hoch.
			Das Symbol blinkt schnell auf.	Wenden Sie sich an Ihren Husqvarna Servicehändler.
		Motoröldrucksensor	Das Symbol wird angezeigt.	Geringer Öldruck. Siehe So prüfen Sie den Motorölstand auf Seite 66.
				Das Schmiersystem ist beschädigt oder funktioniert nicht ordnungsge-mäß.
			Das Symbol blinkt auf.	Der Ölschalter oder -kreis ist beschä-digt oder funktioniert nicht ordnungsgemäß.
		Akkustandanzeige	Das Symbol wird ange-zeigt.	Niedrige Spannung. Siehe So laden Sie den Akku auf Seite 55.
		Anzeige für Zapfwellen-schalter	Das Symbol wird ange-zeigt.	Zapfwellenschalter aktiviert. Siehe PTO-Knopf (Zapfwellenantrieb) auf Seite 5.
			Das Symbol blinkt auf.	Falsche Vorgehensweise beim An-lassen. Siehe So starten Sie den Mo-tor auf Seite 33.
			Das Symbol blinkt schnell auf.	Der Zapfwellenschalter ist beschä-digt oder funktioniert nicht ordnungsgemäß. Wenden Sie sich an Ihren Husqvarna Servicehändler.
		Handbremsanzeige	Das Symbol wird ange-zeigt.	Die Feststellbremse ist aktiviert. Sie-he So betätigen und lösen Sie die Feststellbremse auf Seite 36.
			Das Symbol blinkt schnell auf.	Die Feststellbremse ist beschädigt oder funktioniert nicht ordnungsgemäß. Wenden Sie sich an Ihren Husqvarna Servicehändler.
		Anzeige für OPC	Das Symbol blinkt auf.	Der Sitzschalter ist deaktiviert, wenn Sie versuchen, den Motor zu star-ten. Siehe Bedienerpräsenzsteuerung (OPC) auf Seite 16.
			Das Symbol blinkt schnell auf.	Der Sitzschalter wird falsch verwen-det. Starten Sie das Gerät neu. Sie-he Bevor Sie das Gerät bedienen auf Seite 33und Bevor Sie das Gerät mit der Fernbedienung steuern auf Seite 38
				Der Sitzschalter ist beschädigt oder funktioniert nicht ordnungsgemäß. Wenden Sie sich an Ihren Husqvarna Servicehändler.
Symbol Name		Wird auf dem Display angezeigt	Ursache
	Wartungsanzeige	Das Symbol wird angezeigt.	Es sind Servicearbeiten erforderlich. Wenden Sie sich an Ihren Husqvarna Servicehändler.
	Tankanzeige	Das Symbol wird angezeigt.	Geringer Kraftstofffüllstand. Siehe So füllen Sie Kraftstoff ein auf Seite 31.
	Bluetooth®	Das Symbol blinkt auf.	Das Gerät ist gesperrt. Entsperren Sie Ihr Gerät mit der Husqvarna Connect-App.
	Digitalsperre	Das Symbol wird angezeigt.	Das Gerät ist gesperrt. Entsperren Sie Ihr Gerät mit der Husqvarna Connect-App.

Hinweis: Die Symbole und die Positionen der Symbole auf dem Display können zwischen den verschiedenen Modellen variieren.

Fernbedienung

Anweisungen für P 524XR EFI siehe Fehlerbehebung auf Seite 76.

Wenn Sie in dieser Bedienungsanleitung keine Lösung für Ihre Probleme finden können, wenden Sie sich an Ihren Husqvarna Servicehändler.

Fehlerbehebung für die Fernbedienung

Wenn Sie in dieser Bedienungsanleitung keine Lösung für Ihre Probleme finden können, wenden Sie sich an Ihren Husqvarna Servicehändler.

Problem Ursache Lösung
Die Fernbedienung startet nicht, wenn Sie die ON/OFF-Taste drücken.	Der Akku der Fernbedienung ist nicht aufgeladen.	Den Akku der Fernbedienung aufladen oder austauschen.
	Anderer Fehler.	Schalten Sie die Fernbedienung aus und halten Sie das Gerät an. Starten Sie das Gerät und die Fernbedienung nach 5 Sekunden neu. Falls das Problem weiterhin besteht, sich an einen Husqvarna Servicehändler wenden.
Die Fernbedienung ist eingeschaltet, aber die Steuerungsfunktionen sind ausgeschaltet.	Die Hydrauliköltemperatur liegt unter 0 °C.	Betreiben Sie das Gerät im manuel- len Modus, bis ausreichend Wärme im Hydrauliksystem erzeugt wurde.
Die Fernbedienung ist eingeschaltet, aber die Steuerungsfunktionen sind ausgeschaltet. Keine Funkverbindung zwischen dem Gerät und der Fernbedienung.	Falsches Startverfahren für den Fernsteuerungsmodus.	Schalten Sie die Fernbedienung aus und halten Sie das Gerät an. Starten Sie das Gerät und die Fernbedienung nach 5 Sekunden neu. Starten Sie den Fernsteuerungsmodus, siehe So starten Sie den Fernsteuerungsmodus auf Seite 40. Falls das Problem weiterhin besteht, sich an einen Husqvarna Servicehändler wenden.
	Die Fernbedienung befindet sich nicht im Betriebsbereich.	Stellen Sie sicher, dass sich die Fernbedienung im Betriebsbereich befindet. Siehe Technische Daten auf Seite 87 und Sicherheit des Arbeitsbereichs im Fernsteuerungsmodus auf Seite 22.
	Keine Funkkommunikation zwischen der Fernbedienung und dem Gerät aufgrund von Funkkommunikationsstörungen.	Alle anderen Funkkommunikationsgeräte ausschalten, die Störungen verursachen können.
	Es erfolgt kein Kopplungsvorgang zwischen dem Gerät und der Fernbedienung.	Wenden Sie sich an Ihren Husqvarna Servicehändler, wenn ein neuer Kopp-lungsversuch erforderlich ist.
	Der Schalter für den Fernsteuerungsmodus ist beschädigt oder funktioniert nicht ordnungsgemäß.	Trennen Sie das Kabel für den Auslöser für den Fernsteuerungsmodus. Siehe So trennen Sie das Kabel für den Auslöser des Fernsteuerungsmodus auf Seite 74.Wenden Sie sich an Ihren Husqvarna Servicehändler, wenn der Schalter für den Fernsteuerungsmodus beschädigt ist oder nicht ordnungsgemäß funktioniert.
Die Fernbedienung ist eingeschaltet, aber die Steuerungsfunktionen sind ausgeschaltet. Das Funksignal befindet sich im Standby-Modus.	Falsches Startverfahren für den Fernsteuerungsmodus.	Stellen Sie sicher, dass sich alle Bedienelemente und Schalter in der Neutralstellung befinden, wenn die Fernbedienung gestartet wird.
		Deaktivieren Sie die Maschinen-Stopp-taste auf der Fernbedienung.
Die Fernbedienung ist eingeschaltet, aber einige der Steuerungsfunktionen sind ausgeschaltet.	Falsches Startverfahren für den Fernsteuerungsmodus.	Vergewissern Sie sich, dass sich alle Bedienelemente und Schalter in der neutralen Position befinden, wenn Sie die Fernbedienung starten.
	Beschädigte Bedienelemente oder Schalter an der Fernbedienung.	Wenden Sie sich an Ihren Husqvarna Servicehändler.
	Die Bedienelemente oder Schalter der Fernbedienung sind nicht richtig ange-schlossen.
Das Display des Informationscenters wird rot und zeigt einen Fehlercode an.	Ein Fehler ist aufgetreten. Siehe	Fehlercodes und Beschreibungen auf Seite 83.
Auf der Anzeige des Info-Displays wird das folgende Symbol angezeigt.1.	Der Testmodus wurde gestartet. Starten Sie	die Fernbedienung neu, um den Testmodus zu verlassen. Der Testmodus ist nur ein Diagnosewerkzeug für die Wartung des Geräts.Wenden Sie sich an Ihren Husqvarna Servicehändler.
Auf der Anzeige des Info-Displays wird das folgende Symbol angezeigt.2.	Der Kopplungsvorgang zwischen der Fernbedienung und dem Empfänger wurde gestartet.	Starten Sie die Fernbedienung neu, um den Kopplungsvorgang anzuhalten.Wenden Sie sich an Ihren Husqvarna Servicehändler, wenn ein neuer Kopp-lungsversuch erforderlich ist.
Auf der Anzeige des Info-Displays wird das folgende Symbol angezeigt.	Die Fernbedienung ist gesperrt und kann keine Verbindung zum Fernbedienungs- empfänger herstellen.	Halten Sie die rechte Taste auf der Anzeige des Info-Displays gedrückt, während Sie die linke Taste dreimal drücken. Siehe Anzeige des Info-Displays auf Seite 46.
Andere Fehler. Wenn andere F	Fehler auftreten, schalten Sie die Fernbedienung AUS und haltenSie das Gerät an. Starten Sie das Gerät und die Fernbedienung nach 5 Sekunden neu. Falls das Problem weiterhin besteht, sich an einen Husqvarna Servicehändler wenden.

Bedienfeld – Fehlerbehebung für die Fernbedienung

Wenn Sie in dieser Bedienungsanleitung keine Lösung für Ihre Probleme finden können, wenden Sie sich an Ihren Husqvarna Servicehändler.

Symbol Ursache Wird auf dem Bedienfeld		der Fernbedienung angezeigt	Ursache/Maßnahmen
	Anzeige „Betrieb verhindert“. Das Symbol ist rot.		Der Maschinenstopp ist aktiviert.
			Das Gerät befindet sich in einer Kurvenposition, wenn Sie den Fernsteuerungsmodus starten und versuchen, das Gerät mit der Fernbedienung zu bedienen. Richten Sie die Räder des Geräts aus, und starten Sie erneut, siehe So starten Sie den Fernsteuerungsmodus auf Seite 40.
	Anzeige für Bedienerpräsenzsteuerung (OPC).	Das Symbol ist rot.	Der Sitzschalter wird beim Starten des Motors aktiviert. Siehe Bedienerpräsenzsteuerung (OPC) auf Seite 16.
Symbol Ursache Wird	auf dem Bedienfeld	der Fernbedienung angezeigt	Ursache/Maßnahmen
	Allgemeiner Fehler. Das Symbol	ist rot.	Ein Systemfehler ist aufgetreten. Siehe Fehlerbehebung für die Fernbedienung auf Seite 79 und Fehlercodes und Beschreibungen auf Seite 83
	Motoröldrucksensor. Das Symbol	ist rot.	Geringer Öldruck. Siehe So prüfen Sie den Motorölstand auf Seite 66.
	Anzeige der Hydrauliköltemperatur und des Fernsteuerungsmodus.	Die Symbole blinken.	Die Hydrauliköltemperatur liegt unter 0 °C. Betreiben Sie das Gerät im manuel- len Modus, bis ausreichend Wärme im Hydrauliksystem erzeugt wurde.
	Anzeige für die Hydrauliköltemperatur.	Das Symbol ist rot.	Die Hydrauliköltemperatur ist zu hoch.Wenn das Problem weiter- hin besteht, wenden Sie sich an Ihren Husqvarna Service- händler.
	Anzeige für die Hydrauliköltemperatur.	Das Symbol blinkt.	Die Hydrauliköltemperatur liegt unter 15 °C. Die Leis- tung des Geräts ist aufgrund der niedrigen Hydrauliköl- temperatur eingeschränkt.Betreiben Sie das Gerät vorsichtig, bis ausreichend Wärme im Hydrauliksystem erzeugt wurde.
	Fernsteuerungsmodus.	Das Symbol ist grün.	Der Fernsteuerungsmodus ist aktiviert.
	Boost-Funktion. Das Symbol ist grün.		Die Boost-Funktion ist akti- viert.
	Anzeige für Zapfwellensteue- rung.	Das Symbol ist grün.	Der Antrieb des Mähdecks ist aktiviert.
	Handbremsanzeige Das Symbol	ist rot.	Die Handbremse ist angezo- gen.

Fehlercodes und Beschreibungen

Die Fehlercodenummern für die Fernbedienung und den Empfänger der Fernbedienung werden auf der Anzeige des Info-Displays angezeigt.

Fehlercodenummer Ursache	Lösung
1001	Die Maschinen-Stoptaste auf der Fernbedienung wurde zu langsam aktiviert oder deaktiviert.	Schalten Sie die Fernbedienung aus und halten Sie das Gerät an. Starten Sie das Gerät und die Fernbedienung nach 5 Sekunden neu. Falls das Problem weiterhin besteht, sich an einen Husqvarna Servicehändler wenden.
	Die Maschinen-Stoptaste funktioniert nicht korrekt.	Wenden Sie sich an Ihren Husqvarna Servicehändler.
	Anderer Fehler.	Wenden Sie sich an Ihren Husqvarna Servicehändler.
1101-1116	Eine Steuerung oder ein Schalter auf der Fernbedienung wurde zwischen 2 Positionen falsch bewegt.	Schalten Sie die Fernbedienung aus und halten Sie das Gerät an. Starten Sie das Gerät und die Fernbedienung nach 5 Sekunden neu. Falls das Problem weiterhin besteht, sich an einen Husqvarna Servicehändler wenden.
1401-1408	Eine Steuerung oder ein Schalter auf der Fernbedienung funktioniert nicht ordnungsgemäß.	Wenden Sie sich an Ihren Husqvarna Servicehändler.
	Anderer Fehler.	Wenden Sie sich an Ihren Husqvarna Servicehändler.
2025/2225	Die Temperatur der Fernbedienung ist zu hoch.	Warten Sie, bis die Fernbedienung abgekühlt ist. Falls das Problem weiterhin besteht, sich an einen Husqvarna Servicehändler wenden.
	Anderer Fehler.	Wenden Sie sich an Ihren Husqvarna Servicehändler.
2026/2226 Die Temperatur der Fernbedienung ist zu niedrig.		Warten Sie, bis sich die Fernbedienung erwärmt hat. Falls das Problem weiterhin besteht, sich an einen Husqvarna Servicehändler wenden.
		Anderer Fehler. Wenden Sie sich an Ihren Husqvarna Servicehändler.
3201/3202 Der Akku in der Fernbedienung ist falsch. Verwenden Sie nur von Husqvarna gelieferte Ersatzteile.
2119/2319 Die Temperatur des Empfängers der Fernbedienung ist zu hoch.		Warten Sie, bis der Empfänger der Fernbedienung abgekühlt ist. Falls das Problem weiterhin besteht, sich an einen Husqvarna Servicehändler wenden.
		Anderer Fehler. Wenden Sie sich an Ihren Husqvarna Servicehändler.
2120/2320 Die Temperatur des Empfängers der Fernbedienung ist zu niedrig.		Warten Sie, bis sich der Empfänger der Fernbedienung erwärmt hat. Falls das Problem weiterhin besteht, sich an einen Husqvarna Servicehändler wenden.
		Anderer Fehler. Wenden Sie sich an Ihren Husqvarna Servicehändler.
Andere Fehlercodes. Bei anderen Fehlercodes schalten Sie die Fernbedienung aus und halten das Gerät an. Starten Sie das Gerät und die Fernbedienung nach 5 Sekunden neu. Falls das Problem weiterhin besteht, sich an einen Husqvarna Servicehändler wenden.

Status des Ladegeräts

Die Anzeige für den Ladezustand des Akkus erfolgt über 2 LEDs am Akkuladegerät: Akku-Betriebs-LED (rot) und Akku-Ladezustands-LED (grün).

Akkuan-zeige-LED	Akkustatus-LED	Anzeige
Leuchtet durch-gängig rot	AUS Das Ladegerät ist eingeschaltet. Kein Akku im La-degerät.
Leuchtet durch-gängig rot	Leuchtet durchgängig grün	Das Ladegerät ist eingeschaltet. Der Akku ist vollständig geladen.

Akkuan-zeige-LED	Akkustatus-LED	Anzeige
Leuchtet durch-gängig rot	Grüne LED blinkt.	Das Ladegerät ist eingeschaltet. Der Akku wird aufgeladen.
Rote LED blinkt.	AUS Fehler am	Ladegerät, oder Temperatur außerhalb des für die Aufladung zulässigen Bereichs.
Rote LED blinkt.	Grüne LED blinkt.	Der Akku wird aufgrund einer zu hohen oder zu niedrigen Temperatur nicht geladen.

Transport, Lagerung und Entsorgung

Fernbedienung

Anweisungen zur Fernbedienung finden Sie unter Fernbedienung auf Seite 86.

Transport

• Das Gerät ist schwer und kann Quetschungen verursachen. Seien Sie vorsichtig, wenn Sie es auf ein Fahrzeug oder einen Anhänger laden oder davon herunterladen.
• Heben Sie das Gerät nicht an. Die Transportösen sind keine zugelassenen Hebepunkte und dürfen nur verwendet werden, um das Gerät sicher an einem Anhänger zu befestigen.
• Verwenden Sie einen für den Transport des Geräts zugelassenen Anhänger.
• Vergewissern Sie sich, dass Sie die örtliche Straßenverkehrsordnung kennen bevor Sie das Gerät in einem Anhänger oder auf öffentlichen Straßen transportieren.

So befestigen Sie das Gerät sicher für den Transport auf einem Anhänger

Bevor Sie das Gerät befestigen, müssen Sie das Kapitel über Sicherheit lesen und verstanden haben. Siehe Sicherheit auf Seite 13.

WARNUNG: Die Handbremse reicht nicht aus, um das Gerät während des Transports zu sichern. Befestigen Sie das Gerät gut auf dem Ladebereich.

Ausstattung: 4 zugelassene Gurte und 4 Unterlegkeile.

1. Parken Sie das Gerät in der Mitte des Ladebereichs.

WARNUNG: Für den Transport in Transportfahrzeugen mit einer Abdeckung. Stellen Sie sicher, dass das Gerät abgekühlt ist, bevor Sie es in das Transportfahrzeug verladen.

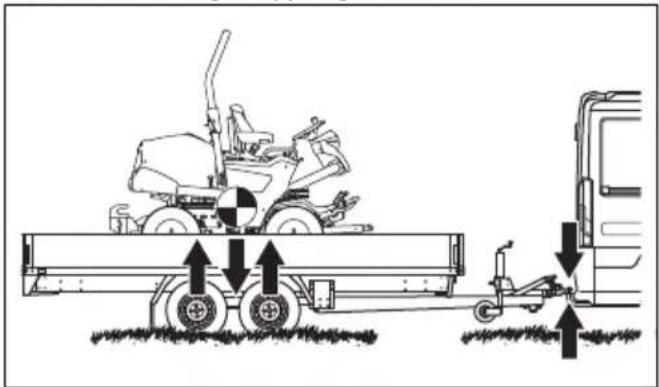

1. Stellen Sie sicher, dass der Schwerpunkt des Geräts oberhalb der Radachse des Transportfahrzeugs liegt. Wenn ein Anhänger für den Transport verwendet wird, stellen Sie sicher, dass die Stützlast auf die Anhängerkupplung korrekt ist.

1. Betätigen Sie die Handbremse.
2. Senken Sie das Mähdeck in die Schwimposition ab.
3. Entfernen Sie alle losen Gegenstände.
4. Ziehen Sie den ersten Gurt durch den hinteren Getrieberahmen.

1. Ziehen Sie den zweiten Gurt durch den hinteren Getrieberahmen.
2. Befestigen Sie die Gurte auf dem Ladebereich.

3. Ziehen Sie die Gurte nach hinten fest, um das Gerät auf dem Ladebereich zu befestigen.

4. Befestigen Sie den dritten Gurt an einer der Transportschlaufen.

1. Befestigen Sie den vierten Gurt an der anderen Transportschlaufe.
2. Befestigen Sie den Gurt auf dem Ladebereich.
3. Ziehen Sie den Gurt nach vorn fest, um das Gerät auf dem Ladebereich zu befestigen.
4. Platzieren Sie die Unterlegkeile vor und hinter die Hinterräder.

So schleppen Sie das Gerät ab

Das Gerät verfügt über ein hydrostatisches Getriebe. Zur Vermeidung von Schäden am Getriebe, darf das Gerät nur über kurze Strecken und bei niedriger Geschwindigkeit abgeschleppt werden.

Schalten Sie das Getriebe ab, bevor Sie das Gerät abschleppen. Siehe So deaktivieren Sie das hydrostatische Getriebe auf Seite 37.

Lagerung

Bereiten Sie das Gerät zur Lagerung am Saisonende vor und wenn es länger als 30 Tage nicht verwendet wird. Wenn Kraftstoff 30 Tage oder länger im Kraftstofftank verbleibt, können klebrige Partikel zu Verstopfungen im Vergaser führen. Dies hat negative Auswirkungen auf die Funktion des Motors.

Zur Vermeidung von klebrigen Partikeln während der Lagerung, fügen Sie einen Stabilisator hinzu. Wenn Alkylatbenzin verwendet wird, ist kein Stabilisator

erforderlich. Wenn Sie Standardbenzin verwenden, wechseln Sie nicht zu Alkylatbenzin. Dadurch können sich empfindliche Gummiteile verhärten. Geben Sie den Stabilisator zum Kraftstoff in den Tank oder in den Behälter für die Lagerung. Befolgen Sie immer die Mischungsverhältnis-Vorgaben des Herstellers. Lassen Sie den Motor mindestens 10 Minuten laufen, nachdem Sie den Stabilisator zugegeben haben bis er in den Vergaser strömt.

WARNUNG: Lagern Sie das Gerät nicht mit Kraftstoff im Tank in Innenräumen oder Räumen mit unzureichender Belüftung. Sonst können Benzindämpfe in Kontakt mit offenem Feuer, Funken oder einem Kontrolllämpchen (z. B. Boiler, Warmwasserspeicher und Wäschetrockner) kommen und Feuer auslösen.

WARNUNG: Entfernen Sie Gras, Blätter und andere brennbare Materialien vom Gerät, um die Brandgefahr zu reduzieren. Lassen Sie das Gerät abkühlen, bevor Sie es einlagern.

• Reinigen Sie das Gerät, siehe So reinigen Sie das Gerät auf Seite 49. Beheben Sie Lackschäden, um Rost zu vermeiden.
• Untersuchen Sie das Gerät auf abgenutzte oder beschädigte Teile und ziehen Sie lose Schrauben und Muttern an.
• Entfernen Sie die Batterie. Reinigen Sie das Gerät, laden Sie es und lagern Sie es kühl.
• Wechseln Sie das Motoröl, und entsorgen Sie das Altöl.
• Leeren Sie den Kraftstofftank. Starten Sie den Motor und lassen Sie ihn laufen, bis kein Kraftstoff mehr im Vergaser ist.

Hinweis: Leeren Sie Tank und Vergaser nicht, wenn ein Stabilisator hinzugefügt wurde.

• Entfernen Sie die Zündkerzen, und füllen Sie einen Esslöffel Motoröl in jeden Zylinder. Drehen Sie die Motorwelle von Hand, um das Öl aufzubringen, und setzen Sie die Zündkerzen wieder ein.
• Schmieren Sie alle Schmiernippel, Gelenke/Verbindungen und Achsen.
• Bewahren Sie das Gerät an einem sauberen, trockenen Ort auf und decken Sie es für zusätzlichen Schutz ab.
• Eine Abdeckung zum Schutz Ihres Geräts während Lagerung oder Transport ist bei Ihrem Händler erhältlich.

Entsorgung

- Chemikalien können gefährlich sein und dürfen nicht auf dem Boden entsorgt werden. Entsorgen Sie immer alle verwendeten Chemikalien in

einem Service Center oder in einer geeigneten Beseitigungsanlage.

• Wenn das Gerät abgenutzt ist, können Sie es zum Händler oder zu einer geeigneten Recyclingstelle schicken.
• Öl, Ölfilter, Kraftstoff und Akku können negative Auswirkungen auf die Umwelt haben. Befolgen Sie die örtlichen Recyclinganforderungen und geltenden Vorschriften.
• Entsorgen Sie den Akku nicht über den Hausmüll.
• Schicken Sie den Akku an eine Husqvarna-Servicewerkstatt oder entsorgen Sie ihn in einer Beseitigungsanlage für Altbatterien.

Fernbedienung

Anweisungen für P 524XR EFI siehe Transport, Lagerung und Entsorgung auf Seite 84.

Lagerung der Fernbedienung

Bereiten Sie das Gerät zur Lagerung am Saisonende vor und wenn es länger als 30 Tage nicht verwendet wird.

• Schalten Sie die Fernbedienung AUS. Siehe So schalten Sie die Fernbedienung aus auf Seite 45.
• Reingien Sie die Fernsteuerung. Siehe So reinigen Sie die Fernbedienung auf Seite 74
• Untersuchen Sie das Gerät auf abgenutzte oder beschädigte Teile und ziehen Sie lockere Schrauben und Muttern an.
• Entfernen Sie den Akku aus der Fernbedienung, wenn das Gerät länger als 1 Monat gelagert wird.
• Laden Sie den Akku der Fernbedienung alle 6 Monate auf, wenn das Gerät längere Zeit gelagert wird.
• Bewahren Sie die Fernbedienung im mitgelieferten Aufbewahrungsfach für die Fernbedienung auf. Lagern Sie das Aufbewahrungsfach für die Fernbedienung in einem verschlossenen Bereich, zu dem Kinder und andere nicht befugte Personen keinen Zutritt haben.
• Bewahren Sie das Ladegerät für die Fernbedienung an einem trockenen und frostfreien Platz auf.

Technische Daten

Technische Daten

Anweisungen zur Fernbedienung finden Sie unter Fernbedienung auf Seite 93.

	P 524XR EFI
Abmessungen siehe auch Gerätemaße auf Seite 92
Gewicht ohne Mähdeck, mit leeren Tanks, kg 472
Reifengröße 18×8,50-8
Reifendruck, hinten – vorn kPa/bar/PSI 140/1,4/20,3
Max. Neigung im manuellen Modus, Grad ° 10
Max. Neigung im Fernsteuerungsmodus über eine Steigung, Grad °	20
Max. Neigung im Fernsteuerungsmodus an einer Steigung auf und ab, Grad °	30
Max. Anhängelast bei einer Steigung von 10°, kg ^2	200
Max. zulässige vertikale Kraft auf die Anhängerkupplung, N/kg	250/25
Max. zulässige horizontale Kraft auf die Anhängerkupplung, N/kg	350/35
Motor
Marke/Modell Kawasaki/V-Twin FX730V EFI-KME01609-D2
Nennleistung des Motors, kW ^3	15,6
Hubraum, cm ^3	726
Höchstdrehzahl des Motors, U/min 3000 +/- 100
Max. Geschwindigkeit vorwärts im manuellen Modus, km/h.	13
Max. Geschwindigkeit rückwärts im manuellen Modus, km/h.	9
Max. Geschwindigkeit vorwärts im Fernsteuerungsmodus, km/h.	5
Max. Geschwindigkeit vorwärts im Fernsteuerungsmodus mit aktivierter Boost-Funktion, km/h.	13
Max. Geschwindigkeit rückwärts im Fernsteuerungsmodus, km/h.	4
Max. Geschwindigkeit rückwärts im Fernsteuerungsmodus mit aktivierter Boost-Funktion, km/h.	11
Kraftstoff, Mindest-Oktanzahl bleifrei 95 (max. 5 % Methanol, max. 10 % Ethanol, max. 15 % MTBE)
Tankvolumen, I 21
Öl, API-Klasse CD oder höher SAE 10W/40
Ölmenge inkl. Filter, I 2,1
Ölmenge ohne Filter, I 1,8
Anlasser Elektrischer Anlasser, 12 V
Getriebe
Marke/Modell Kanzaki/KTM 23
Getriebeöl Husqvarna Getriebeöl 10W-30 (Husqvarna 10W-30 4T AWD oder STOU 10W-30)
Öltankfüllmenge Frontgetriebe, I 0,9
Öltankfüllmenge, rückseitiges Getriebe, I 0,9
Hydrauliksystem
Max. Betriebsdruck, bar 120/1740
Füllmenge Hydrauliktank, I 8
Füllmenge Hydrauliksystem, I 13
Getriebeöl Husqvarna Getriebeöl 10W-30 (Husqvarna 10W-30 4T AWD oder STOU 10W-30)
Elektrisches System
Typ 12 V, negativ geerdet
Akku 12 V, 24 Ah
Zündkerze NGK BPR4ES
Hauptsicherung, Flachstift, A	20
Sicherung für Steckdose, Flachstift, A	5
Elektrodenabstand, mm/Zoll	0,75/0,030
Lampen	LED-Anzeige
Mähdeck
Typ Combi 112
	Combi 122
	R137
	Combi 112X
	Combi 122X
	R137X

Geräuschemissionen4	P 524XR EFI
Schallleistungspegel, gemessen dB (A)
Combi 112 100
Combi 122 105
R137 105
Combi 112X 99
Combi 122X 105
R137X 105
Garantierte Schallleistung dB (A)
Combi 112 100
Combi 122 105
R137 105
Combi 112X 100
Combi 122X 105
R137X 105

Schallpegel5	P 524XR EFI
Schalldruckpegel am Ohr des Bedieners, dB (A)
Combi 112 86
Combi 122 88
R137 90
Combi 112X 86
Schallpegel ^5	P 524XR EFI
Combi 122X 88
R137X 91

Vibrationspegel ^6	P 524XR EFI
Vibrationspegel am Lenkrad, m/s ^2
Combi 112 2,5
Combi 122 2,5
R137 2,5
Combi 112X 2,5
Combi 122X 2,5
R137X 2,5
Vibrationspegel am Sitz, m/s ^2
Combi 112 0,5
Combi 122 0,5
R137 0,5
Combi 112X 0,5
Combi 122X 0,5
R137X 0,5

Mähdeck Combi 112 Combi	122 R137 Combi	112X Combi	122X R137X
Schnittbreite, mm 1120 1220	1370 1120 12	20 1370
Schnitthöhe, 7 Positionen, mm	25-75 25-75 3	5-100 1370 25	-75 35-100
Breite, mm 1220 1330 1409	1220 1330 1409
Gewicht, kg 60 71 89 61 72 90
Länge, mm	420	454	924	420	454	924
Klinge
Anziehmoment Klingenschraube, Nm/kpm/lb-ft	80/8,1/59	80/8,1/59	130/13,2/95,8	80/8,1/59	80/8,1/59	130/13,2/95,8
Artikelnummer 5441027-10	5354294-10 53	21872-55 5441	027-10 535429	4-10 5321872	-55

Funkfrequenzdaten P 524XR EFI
Frequenzbereich, MHz 2402-2480
Ausgangsleistung7, dBm -10

Zugelassene Anbaugeräte für den Betrieb im Fernsteuerungsmodus

Mähdeck Combi 112, ARCM5112v1

Mähdeck Combi 122, ARCM5122v1

Mähdeck R137, ARCR5137v1

Mähdeck Combi 112X, ARCM5112Xv1

Mähdeck Combi 122X, ARCM5122Xv1

Mähdeck R137X, ARCR5137Xv1

Schlegelmäher, ARFM5100v1

WARNUNG: Durch die Verwendung eines Mähdecks, das nicht für das Gerät zugelassen ist, können Gegenstände mit hoher Geschwindigkeit herausgeschleudert

werden und schwere Verletzungen verursachen. Verwenden Sie keine anderen Mähdecktypen als die oben angegebenen.

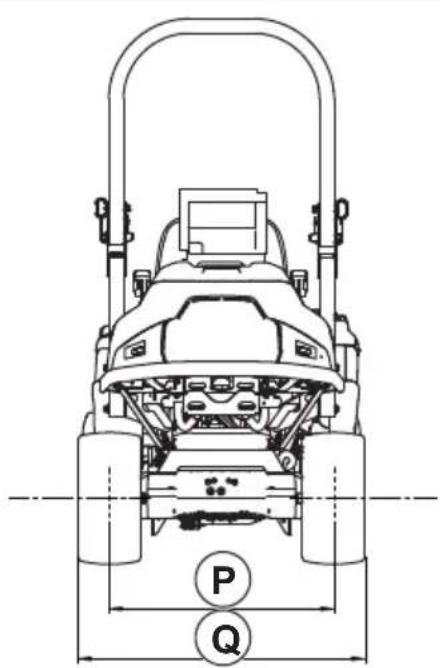

P Q

Technische Daten der Fernbedienung

Anweisungen für P 524XR EFI siehe Technische Daten auf Seite 87.

Fernbedienung P 524XR EFI
Abmessungen siehe auch Abmessungen der Fernbedienung auf Seite 94.
Akkuangaben Nennleistung 7,2 V, 2000 mAh
Akku 1 x NiMH-Akku im Lieferumfang des Geräts enthalten
Betriebszeit, h 10-12
Ladezeit, h 2
Signalübertragung Funksignalübertragung
Funkfrequenzbänder, GHz 2,4
Maximale Funkfrequenz-Ausgangsleistung, mW 100
Betriebsreichweite, m < 200
Gewicht8, kg 1,57
Schutzart IP65
Betriebstemperatur, °C -25 – +70
Lagertemperatur mit Akku, °C -20 – +35
Lagertemperatur ohne Akku, °C -40 – +85
Ladetemperatur, °C 0 – +45
Eingangsspannung des Ladegeräts, VDC 12/24
Anzahl der Ladevorgänge	500

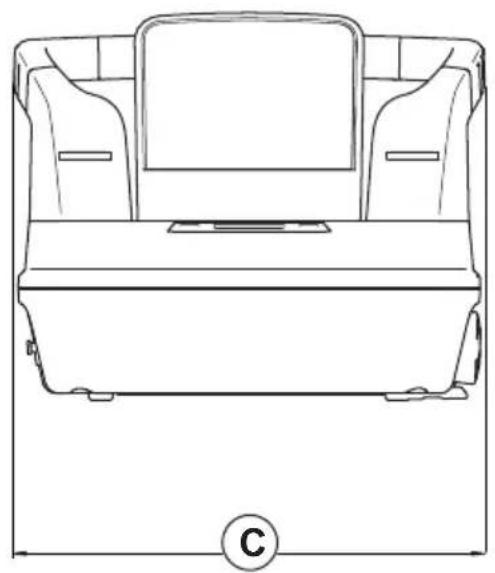

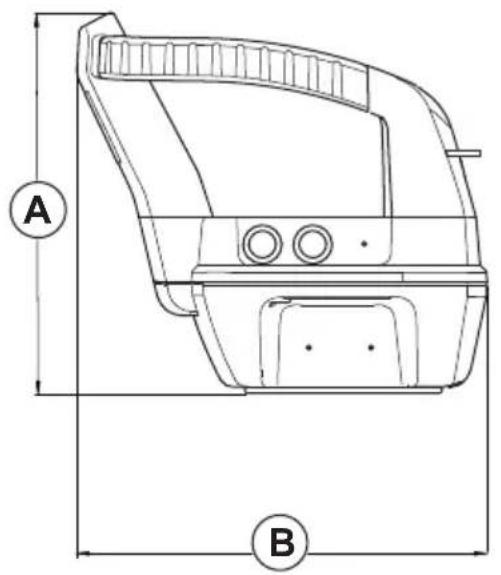

Abmessungen der Fernbedienung

A B

Anweisungen zur Wartung von optionaler Ausstattung oder Zubehörteilen sind nicht in dieser Betriebsanleitung enthalten. Weitere Informationen dazu finden Sie in

der Bedienungsanleitung der jeweiligen optionalen Ausstattung oder des jeweiligen Zubehörs.

Service

Führen Sie eine jährliche Überprüfung bei einem autorisierten Service Center durch, um sicherzustellen, dass das Gerät sicher betrieben werden kann und in der Hochsaison in optimalem Zustand ist. Der beste Zeitpunkt für eine Wartung oder Überholung des Geräts ist die Nebensaison.

Geben Sie bei der Ersatzteilbestellung das Anschaffungsjahr sowie Modell, Typ und Seriennummer an.

Verwenden Sie stets Originalersatzteile.

Gewährleistung

Getriebegewährleistung

Die Getriebegewährleistung gilt nur, wenn Prüfungen der Drehzahl der Vorder- und Hinterräder gemäß

Wartungsplan erfolgen. Lassen Sie das Getriebe zur Vermeidung von Schäden von einer autorisierten Servicewerkstatt entsprechend einstellen.

Eingetragene Marken

Die Bluetooth®-Wortmarke und die Logos sind eingetragene Marken von Bluetooth SIG, inc und die Verwendung dieser Marken durch Husqvarna erfolgt unter Lizenz.

Konformitätserklärung

EU-Konformitätserklärung

Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: [phone], erklärt in alleiniger Verantwortung, dass das Gerät:

Beschreibung Aufsitzrasenmäher
Marke Husqvarna
Typ/Modell P 524XR EFI
Identifizierung Seriennummern ab 2023

die folgenden EU-Richtlinien und -Verordnungen erfüllt:

Richtlinie/Verordnung	Beschreibung
2006/42/EG „Maschinenrichtlinie“
2014/53/EG „zu Funkanlagen“
2000/14/EG „über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“
2011/65/EU „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten“

und dass die folgenden Normen und/oder technischen Daten angewendet werden: EN ISO 12100:2010, EN ISO 13849-1:2015, EN ISO 13849-2:2012, EN ISO 5395-1:2013/A1:2018, EN ISO 5395-3: 2013/A1:2017/A2:2018, EN ISO 14982:2009, EN 50665:2017, EN IEC 61000-6-2:2005, EN IEC 61000-6-4:2007/A1:2011, EN IEC 61000-6-7:2015, ETSI EN 300 328 v2.2.2, ETSI EN 301 489-1 v1.9.2, ETSI EN 301 489-3 v2.1.1, ETSI EN 301 489-17 v3.2.4, EN IEC 63000:2018.

Benannte Stelle: 0404, SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Swedenbestätigte die Konformität mit der Richtlinie 2000/14/EG, Konformitätsbewertungsverfahren nach: Anhang VI.

Informationen zu Geräuschemissionen finden Sie unter Technische Daten auf Seite 87.

Huskvarna, 2024-01-29

$$ \Delta \operatorname {d u} $$

Claes Lossal, Entwicklungsleiter/Gartenprodukte, Husqvarna AB

Verantwortlich für die technische Dokumentation

Sommaire

Sturen – links/rechts

Motor starten.

Motorstop.
