BEDIENUNGSANLEITUNG Cassini AR-PH68 Arkrocket

CASSINI Plattenspieler Bedienungsanleitung

EN

SP

CN

JP

FR

DE

AR-PH68

ARKROCKET INC.

Atlanta, GA

www.ARKROCKET.com

1. Sicherheitshinweise

2. Produktübersicht

2.1 Vogelperspektive
2.2 Rückansicht

1. Einrichten Ihres Plattenspielers

3.1 Installation des Plattentellers und der Plattentellermatte
3.2 Staubschutzabdeckung anbringen
3.3 Anbringen und Einstellen des Gegengewichts

1. Verwendung Ihres Plattenspielers

4.1 Vor dem Abspielen einer Schallplatte
4.2 Plattenspielerbetrieb
4.3 Bluetooth-Betrieb
4.4 Bluetooth-Übertragungsbetrieb
4.5 AUX-IN-Betrieb

5.Fehlerbehebung
6. Technische Spezifikationen
7.CE-Erklärung

Lesen Sie diese gesamte Anleitung durch, bevor Sie das Produkt verwenden.

Bewahren Sie diese Anweisungen für zukünftige Referenz auf.

1. Um das Risiko eines elektrischen Schocks zu vermeiden, verwenden Sie dieses Produkt nicht in der Nähe von Wasser.
2. Für einen sicheren Betrieb stellen Sie bitte sicher, dass dieses Produkt nur mit der auf dem Etikett oder in der Bedienungsanleitung angegebenen Art von Stromquelle verwendet wird.
3. Bitte gefährden Sie nicht die Sicherheit des polarisierten Steckers. Ein polarisierter Stecker hat zwei Stifte, wobei einer breiter als der andere ist. Er ist so konzipiert, dass er nur auf eine Weise in die Steckdose passt und nicht gewaltsam eingesteckt werden sollte. Wenn Sie Schwierigkeiten haben, den Stecker in die Steckdose zu stecken, versuchen Sie es umzukehren. Wenn er immer noch nicht passt, wenden Sie sich bitte an einen qualifizierten Elektriker.
4. Um Beschädigungen des Netzkabels zu vermeiden, vermeiden Sie bitte, darauf zu treten oder es zu quetschen, insbesondere an den Steckern, Buchsen und an der Stelle, an der es aus dem Produkt austritt.
   5.Um das Risiko von Feuer oder Stromschlag zu vermeiden, überlasten Sie bitte keine Wandsteckdosen, Verlängerungskabel oder integrierten Steckdosen.
   6.us Sicherheitsgründen sollten Sie vermeiden, Gegenstände in die Öffnungen dieses Produkts einzuführen, da sie mit gefährlichen Spannungspunkten in Kontakt kommen oder Teile kurzschließen könnten, die einen Brand oder elektrischen Schlag verursachen könnten. Verschütten Sie auch niemals Flüssigkeiten auf das Produkt.
5. Versuchen Sie nicht, dieses Produkt selbst zu warten, da das Öffnen oder Entfernen von Abdeckungen Sie gefährlichen Spannungsniveaus oder anderen Gefahren aussetzen kann. Überlassen Sie alle Reparaturarbeiten qualifiziertem Servicepersonal.
6. Beachten Sie, dass Änderungen oder Modifikationen an dieser Einheit, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, die Befugnis des Benutzers zur Bedienung des Geräts ungültig machen könnten.
7. Um potenzielle Gefahren zu vermeiden, verwenden Sie bitte keine Anhänge, die nicht vom Hersteller des Produkts empfohlen werden.
8. Beim Bewegen der Produkt- und Wagenkombination ist Vorsicht geboten. Schnelle Stopps, übermäßige Kraft und unebene Oberflächen können dazu führen, dass die Kombination umkippt.
9. Die Schlitze und Öffnungen im Gehäuse sind so konzipiert, dass sie eine Belüftung und zuverlässige Funktion des Produkts gewährleisten und es vor Überhitzung schützen. Blockieren oder bedecken Sie diese Öffnungen nicht.
10. Ziehen Sie bei Gewittern oder bei Nichtbenutzung für längere Zeit den Stecker des Geräts heraus.

Produktübersicht

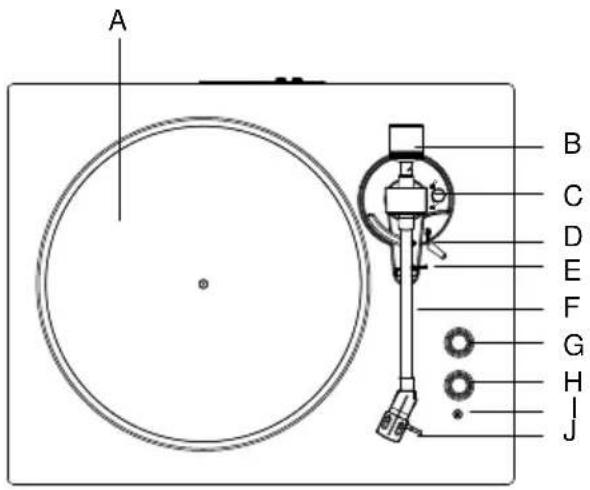

2.1 Obenansicht

#	ARTIKEL BESCHREIBUNG
A	Plattenteller Aluminiumlegierung Plattenteller
B	Gegengewicht Zum Einstellen des Nadeldrucks drehen
C	RPM-Wahlschalter Drehen Sie zur Auswahl des Plattentyps (33 oder 45) und schalten Sie Ihren Plattenspieler aus
D	Tonarm-Heber Nach vorne schieben und zurückziehen, um den Tonarm zu heben und senken
E	Tonarmstütze Legen Sie den Tonarm bei Nichtgebrauch auf diesen Halter
#	ARTIKEL BESCHREIBUNG
F Tonarm Hält die Nadel, die den Ton aus der Schallplatte produziert.
G	Funktionssteuerung	Drehen Sie die Steuerung, um BT/Line In/Phone/BT Transmitter auszuwählen
H Power/Volume Control		Drehen Sie den Regler, um das Gerät ein- / auszuschalten,und verwenden Sie das Steuerrad, um die Lautstärke einzustellen
I	Anzeigelicht	Telefonmodus: Rotes Licht leuchtetBluetooth-Modus: Blaues Licht blinkt schnellBluetooth-Pairing: Blaues Licht leuchtetLine-IN-Modus: Rotes und blaues Licht leuchtenBluetooth-Übertragung: Blaues Licht blinkt schnellBluetooth-Übertragungspairing: Rotes Licht blinkt langsam
J Stylus Erzeugt Ton von einem abspielenden Schallplatten
K	Line-Out-Buchse	Stecken Sie das mitgelieferte Lautsprecher-RCA-Kabel in diese Buchse
L Line-In-Buchse		Schließen Sie ein externes Audio-Gerät an und spielen Sie Musik ab.
M	DC-In-Stromanschluss	Stecken Sie den DC-Stecker in die DC-IN-Strombuchse.
N	Lautsprecher	Ein externer Verstärker für die Musikwiedergabe.

Einrichten Ihres Plattenspielers.

Sie müssen den Plattenspieler installieren, bevor Sie ihn verwenden können.

1. Entnehmen Sie das Zubehör aus der Verpackung und überprüfen Sie, ob das Zubehör vollständig und in gutem Zustand ist

# Zubehör Menge
1	Line-In-Kabel	1 Stück
2	Netzteil	1 Stück
3	Gegengewicht	1 Stück
4	45-U/min-Adapter	1 Stück
5	Turntable-Matte	1 Stück
6	Riemen	2 Stück (einer installiert und einer als Ersatz)
7	Benutzerhandbuch	1 Stück
8	Staubschutzhaube	1 Stück

1. Installieren Sie den Metallteller (der Riemen ist bereits auf der Unterseite des Metalltellers vormontiert) und eine Plattenteller-Matte auf dem Metallteller.
2. Staubschutzhaube installieren
3. Gegengewicht anbringen und einstellen

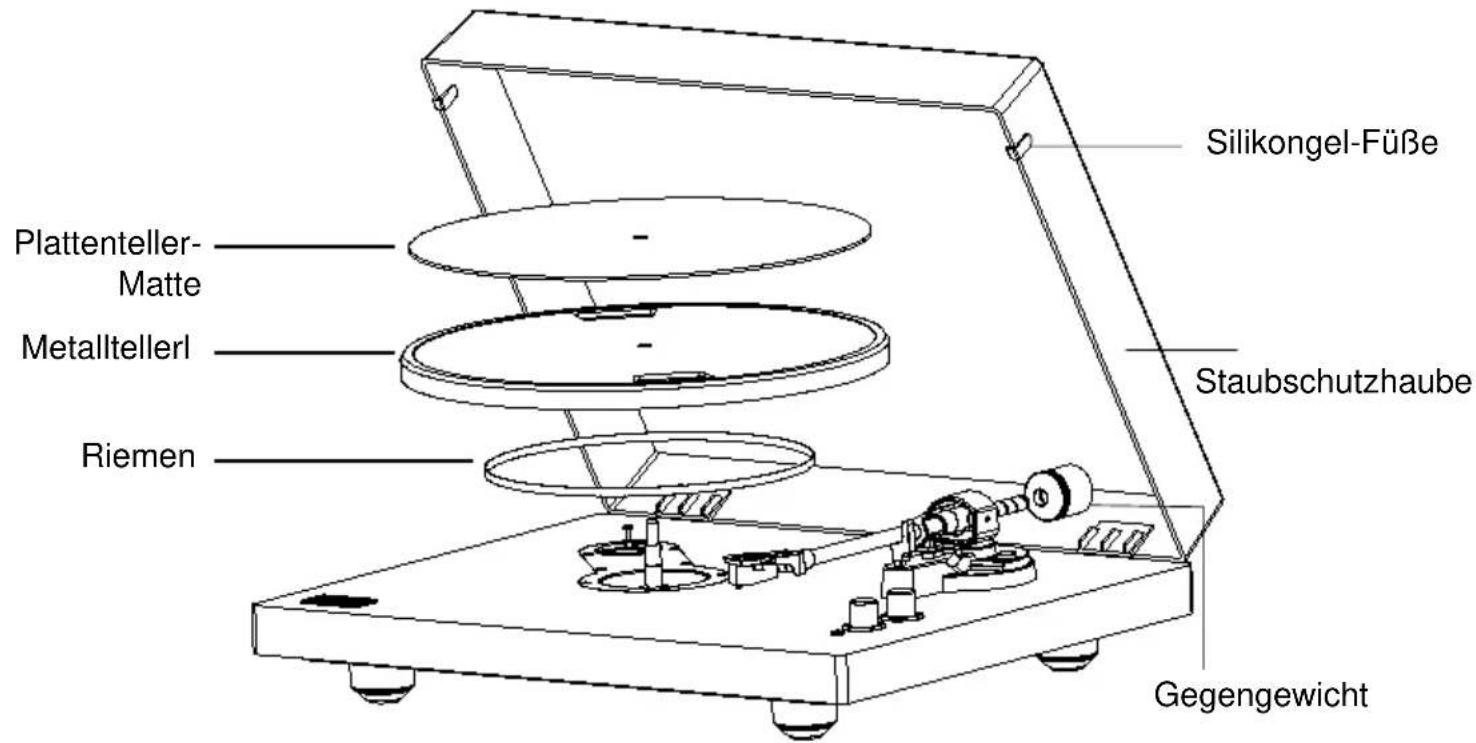

Silikongel-Füße Plattenteller- Matte Metalltellerl Riemen Staubschutzhaube Gegengewicht

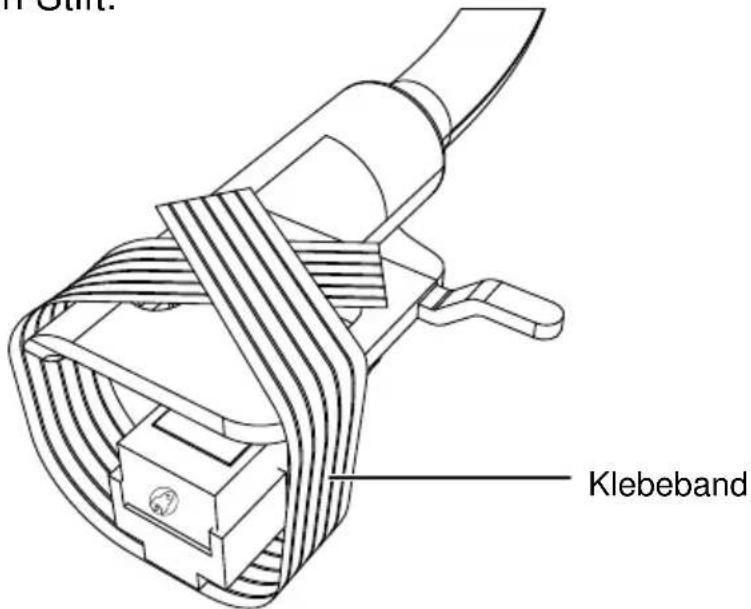

1. Entfernen Sie das Klebeband vorsichtig. Zu viel Kraft beschädigt die Abdeckung und den Stift.

Installieren des Plattentellers und der Plattenteller-Matte

Hinweis: Der Riemen ist bereits am Boden des Metalltellers vormontiert.

Drehen Sie den Plattenteller um und überprüfen Sie die Riemenposition. Stellen Sie sicher, dass der Antriebsriemen in der Mitte des Kreises geschlungen ist. Der Antriebsriemen, der zu hoch oder zu niedrig in diesem Kreis positioniert ist, kann dazu führen, dass der Antriebsriemen abfällt oder die

Geschwindigkeit instabil wird.

Metallteller

bil wird.

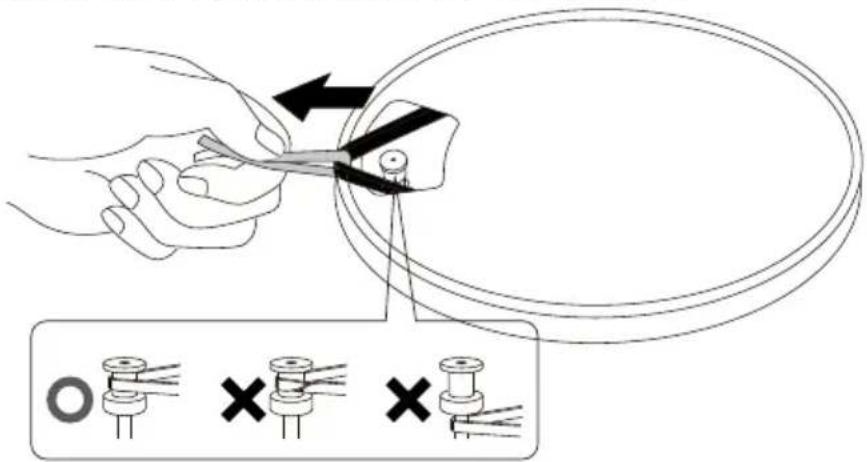

1. Legen Sie den Riemen auf die Motorrolle.

Richten Sie eine der Platteneröffnungen mit der Motorrolle aus und legen Sie den Riemen gemäß der Abbildung auf die Motorrolle, während Sie beide Enden des roten Bandes, das am Riemen befestigt ist, ziehen. Dabei darauf achten, den Riemen nicht zu verdrehen.

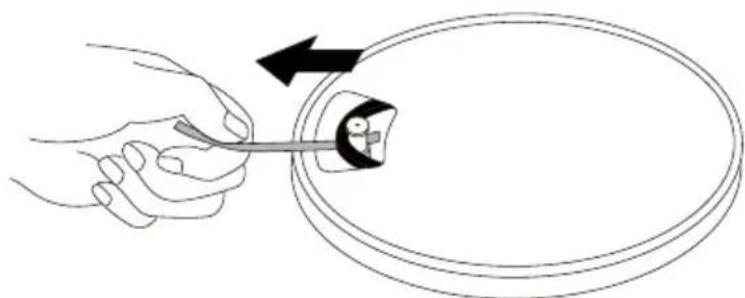

Entfernen Sie das rote Band vom Riemen.

1. Halten Sie den Riemen fest und drehen Sie den Plattenteller um und legen Sie ihn auf die Spindel in der Mitte Ihres Plattenspielers.

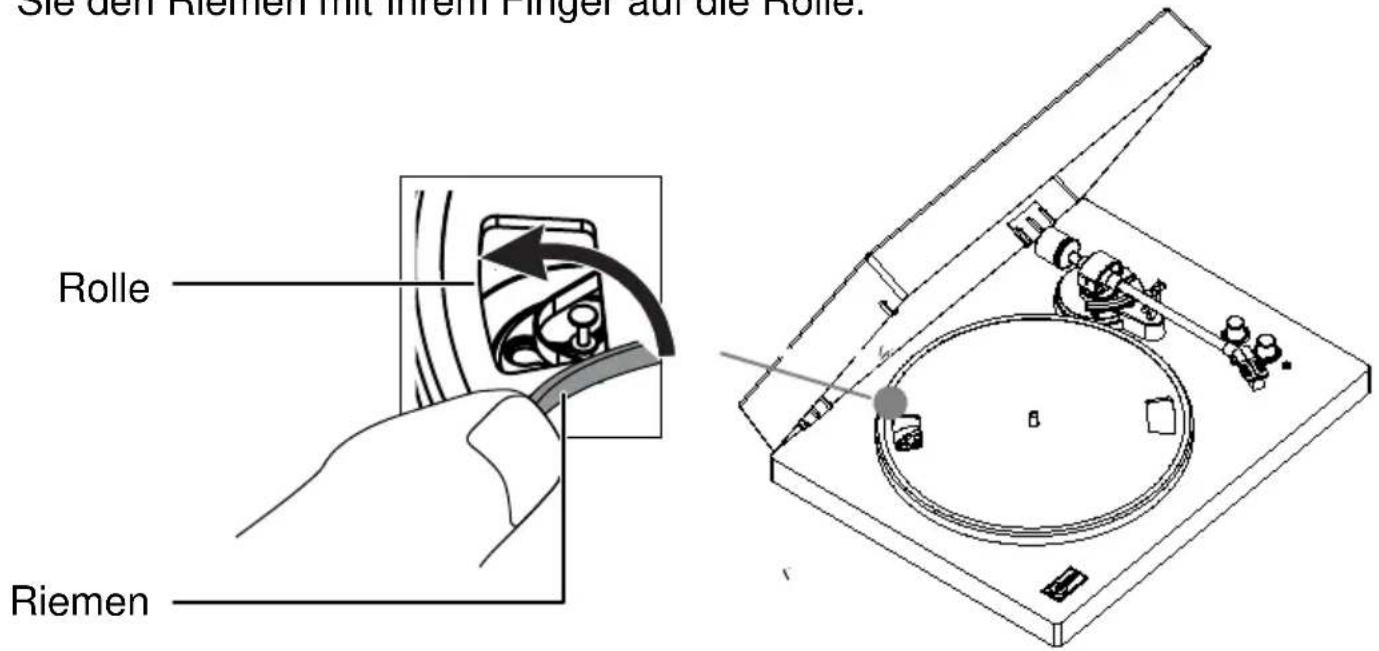

2. Richten Sie das runde Loch im Plattenteller mit der Rolle aus und haken Sie den Riemen mit Ihrem Finger auf die Rolle.

Sie den Riemen mit ihrem Finger auf die Rolle. Rolle Riemen

4.Legen Sie die Plattenteller-Matte auf den Plattenteller.

Hinweis: Wenn Sie den Plattenteller aus dem Plattenspieler herausnehmen möchten, entfernen Sie zuerst die Matte, greifen Sie den Plattenteller und ziehen Sie ihn nach oben. Dies ist besonders wichtig, wenn Sie Ihren Plattenspieler versenden, um zu verhindern, dass der Plattenteller wackelt.

Installieren des Deckels

Führen Sie die Scharniertaschen des Deckels auf die Scharniere des Plattenspielers ein.

Einstellung der Tonabnehmer-Tracking-Kraft

Das mitgelieferte Gegengewicht ist für Tonabnehmer mit einem Gewicht zwischen 3,0 und 6,0 g geeignet.

Zentrierungslinie der Tonabnehmer-Tracking-Kraftskala

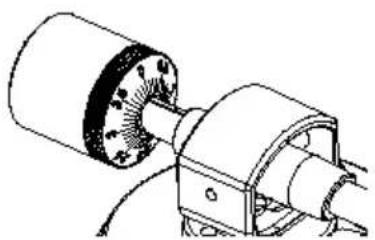

1. Schieben und drehen Sie das Gegengewicht vorsichtig auf die Rückseite des Tonarms und stellen Sie sicher, dass die Skala zur Vorderseite des Plattenspielers zeigt.

1. Greifen Sie das Gegengewicht am schwarzen Zahlenring und schieben Sie es vorsichtig in das Ende des Tonarms.

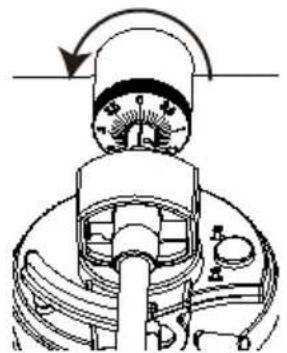

1. Drehen Sie abschließend das Gegengewicht und die Tonabnehmer-Tracking-Kraftskala entgegen dem Uhrzeigersinn (von vorne gesehen), um die Tracking-Kraft entsprechend den Empfehlungen des Tonabnehmer-Herstellers anzupassen.

Hinweis: Jede Markierung auf der Skala entspricht 0,1 g. Die empfohlene Tracking-Kraft für den werkseitig installierten Tonabnehmer beträgt 3,5 g ± 0,5 g. Drehen Sie die Tonabnehmer-Tracking-Kraftskala vorsichtig. Wenn "3,5" über der schwarzen Linie oben auf dem Tonarm zentriert ist, halten Sie an.

Eine Schallplatte abspielen

4.1.Vor dem Abspielen einer Schallplatte

4.1.1 Ziehen Sie den Schutz gerade nach vorne, um ihn zu entfernen.

Hinweis: Eine übermäßige Abwärtskraft kann dazu führen, dass sich der Stylus vom Körper löst. Wenn sich der Stylus löst oder locker erscheint, befolgen Sie die Anweisungen zum Ersetzen des Stylus, um eine ordnungsgemäße Wiederbefestigung sicherzustellen. Wenn der Stylus nicht vollständig befestigt ist, kann nur eine geringe Lautstärke ausgegeben werden..

Schutz Schutzabdeckung

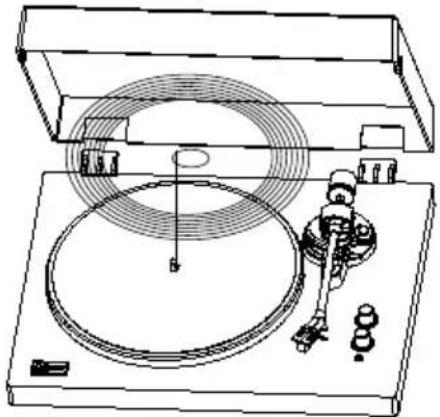

4.1.2 Platzieren Sie die Schallplatte auf der Filzmatte, so dass das Mittelloch mit

dem Spindel ausgerichtet ist.

4.2. Plattenspielerbetrieb

Senken Sie zuerst die Lautstärke des Verstärkers und der Lautsprecher ausreichend.

4.2.1 Schließen Sie das mitgelieferte Netzteil an den Plattenspieler an, schalten Sie den Netzschalter ein und wählen Sie den Telefonmodus aus.
4.2.2 Entfernen Sie den Stylus-Schutz von der Stylus-Nadel.
4.2.3 Legen Sie die Schallplatte auf die Slipmat.
4.2.4 Drücken Sie die Geschwindigkeitsauswahl-Taste, um zwischen 33 und 45 U/min zu wechseln, abhängig von der Art der Schallplatte.
4.2.5 Entriegeln Sie den Tonarm-Clip und stellen Sie den Tonarm-Lift-Hebel auf die obere Position ein.
4.2.6 Positionieren Sie den Tonarm über der gewünschten Stelle (Rille) auf der Schallplatte.
4.2.7 Senken Sie den Tonarm vorsichtig auf die Schallplatte.
4.2.8 Erhöhen Sie bei Bedarf die Lautstärke des Plattenspielers.
4.2.9 Wenn die Schallplatte fertig abgespielt hat, hört der Plattenspieler automatisch auf zu drehen. Heben Sie den Tonarm an und legen Sie ihn zurück auf die Tonarmstütze.

4.3 Bluetooth-Betrieb

4.3.1.Schließen Sie das mitgelieferte Netzteil an den Plattenspieler an und schalten Sie den Stromknopf in den BT-Modus ein. Die blaue Anzeigelampe blinkt schnell.
4.3.2. Schalten Sie die Bluetooth-Funktion Ihres Mediengeräts ein und suchen Sie nach und wählen Sie "Arkrocker Cassion", um das Mediengerät und den Platten-spieler zu koppeln.

4.3.3. Sobald Ihr Mediengerät erfolgreich mit dem Plattenspieler gekoppelt ist, gibt der Plattenspieler einen kurzen Bestätigungston wieder.
4.3.4. Spielen Sie Musik von Ihrem Mediengerät auf dem Plattenspieler ab und streamen Sie sie. Die Anzeigelampe wird fest leuchten.

Hinweis: Bluetooth-Version: 5.0

4.4 Bluetooth-Übertragungsbetrieb

4.4.1. Schließen Sie das mitgelieferte Netzteil an den Plattenspieler an.
4.4.2. Schalten Sie den Plattenspieler ein und stellen Sie dann die Lautstärke an beiden Geräten auf niedrig ein, um zu beginnen.
4.4.3. Stellen Sie das Modusauswahlrad auf dem Plattenspieler auf PHONO ein, um abzuspielen
4.4.4. Halten Sie die Taste (☒) gedrückt, um den Pairing-Vorgang zu starten. Die Betriebsanzeige blinkt einmal rot, wenn die Verbindung hergestellt wurde.
4.4.5. Spielen Sie die Musik vom Plattenspieler auf einem Mediengerät ab. Wenn Sie die Wiedergabe beenden möchten, halten Sie die Taste erneut lange gedrückt ( ), um die Senderfunktion zu deaktivieren.

4.5 AUX-IN Betrieb

Dieser Plattenspieler verfügt über einen Hilfs-Audio-Signal-Eingang für den Anschluss externer Audio-Geräte wie MP3-Player, CD-Player und älterer, nicht-dockfähiger iPods, so dass Sie Ihre externe Quelle über die Lautsprecher des Plattenspielers hören können.

4.5.1. Verwenden Sie ein Audiokabel mit einem 3,5-mm-Stereostecker an jedem Ende.
4.5.2. Stecken Sie ein Ende in die AUX-IN-Buchse des Plattenspielers und das andere Ende in die Line-Out-Buchse des Audiogeräts.
4.5.3. Schalten Sie den Plattenspieler und das Audio-Gerät ein. Die Anzeigeleuchte des Plattenspielers ist rot.
4.5.4. Die Lautstärke kann über den Plattenspieler gesteuert werden. Bedienen Sie alle Funktionen auf dem externen Gerät wie gewohnt.

Hinweis:

1. Stellen Sie sicher, dass der Tonarm sicher verriegelt ist, um Schäden zu vermeiden.
2. Wenn Sie fertig sind, vergessen Sie nicht, die Stromversorgung des Plattenspielers und Ihres externen Geräts auszuschalten.

5. Nadelwechsel

Nadel entfernen

1. Ziehen Sie vorsichtig die Vorderkante der Nadel nach unten.
2. Ziehen Sie die Nadel nach vorne.
3. Herausziehen und entfernen.

Nadel einsetzen

1. Positionieren Sie die Nadel mit der Spitze nach unten.
2. Richten Sie die Rückseite der Nadel mit dem Tonabnehmer aus
3. ISetzen Sie die Nadel mit ihrer Vorderseite in einem nach unten gerichteten Winkel ein und heben Sie die Vorderseite der Nadel sanft nach oben, bis sie einrastet.

Fehlersuche

Potenzielle unsachgemäße Verwendung und Fehlerbedingungen

Diese Plattenspieler werden nach höchsten Standards hergestellt und unterliegen vor Verlassen des Werks strengen Qualitätskontrollen. Fehler, die auftreten können, sind nicht unbedingt auf Material- oder Produktionsfehler zurückzuführen, sondern können manchmal durch unsachgemäße Verwendung oder unglückliche Umstände verursacht werden. Daher ist die folgende Liste häufiger Fehler Symptome enthalten.

Keine Stromversorgung

• Das Netzteil ist nicht korrekt angeschlossen
- Keine Stromversorgung an der Steckdose

Die Stromversorgung ist eingeschaltet, aber der Plattenteller dreht sich nicht

- Der Antriebsriemen des Plattenspielers ist nicht installiert oder ist abgerutscht

Der Plattenspieler dreht sich, aber es gibt keinen Ton oder der Ton ist nicht laut genug.

• Der Stylus-Schutz ist noch auf
• Der Tonarm wird vom Hebel angehoben

Die Schallplatte klingt zu schnell oder zu langsam

- Falsche Geschwindigkeit für die Platte ausgewählt

Ist der Riemen auf der Motorpulle platziert?

Überprüfen Sie, ob der Riemen auf der Motorpulle (messingfarben) platziert ist.korrekt Ist der Riemen beschädigt?

Ersetzen Sie es durch einen neuen Riemen

DE

Starkes Brummen auf dem Phono-Eingang

• Das Kabel ist nicht korrekt geerdet
• Der Plattenspieler ist zu nah an den Lautsprechern

6 Technische Spezifikationen

Modellnummer	PH68-DWT
Bluetooth-Version	JL5.1
Eingang	AC 100-240V ~50/60Hz
Stromversorgung	12V---2000mA
Lautsprecher-Treiber	4 INCH ,
Lautsprecherleistung	2 X 20W
Abmessungen	Bei geschlossenem Deckel H119 X B448 X T351MMBei geöffnetem Deckel H180 X B448 X T351MM
Gewicht	9.05kg
Stylus-Modell	AR-N60

Informationen zur Entsorgung von Elektro- und Elektronikgeräten für Verbraucher.

Dieses Symbol auf dem Produkt und/oder beiliegenden Dokumenten bedeutet, dass es als Elektro- und Elektronik-Altgerät (WEEE) behandelt werden muss, wenn es entsorgt werden muss.

Abfallprodukte, die als WEEE gekennzeichnet sind, dürfen nicht mit dem allgemeinen Haushaltsabfall gemischt werden. Sie sollten getrennt aufbewahrt werden, um eine ordnungsgemäße Behandlung, Wiederaufbereitung und Recycling der verwendeten Materialien zu gewährleisten.

Um eine ordnungsgemäße Behandlung, Wiederaufbereitung und Recycling sicherzustellen, bringen Sie bitte alle mit dem WEEE-Logo gekennzeichneten Abfälle zu Ihrer örtlichen kommunalen Abfallentsorgungsstelle, wo sie kostenlos angenommen werden. Durch die ordnungsgemäße Entsorgung von Elektro- und Elektronikaltgeräten können Verbraucher wertvolle Ressourcen sparen und potenzielle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt durch gefährliche Materialien verhindern, die die Abfälle enthalten können.

Wenn alle Verbraucher elektrische und elektronische Abfälle ordnungsgemäß entsorgen, tragen sie dazu bei, wertvolle Ressourcen zu sparen und potenziell negative Auswirkungen auf die menschliche Gesundheit und die Umwelt von möglicherweise gefährlichen Materialien zu verhindern, die der Abfall enthalten kann.
