BEDIENUNGSANLEITUNG Coryphaeus ARCP01 Arkrocket

CORYPHAEUS Plattenspieler Bedienungsanleitung

ARCP01

ARKROCKET INC.

Atlanta, GA

www.ARKROCKET.com

EN

CN

SP

JP

FR

DE

1 Sicherheitshinweise
2 Produktübersicht

2.1 Im Karton

2.2 Vorderansicht

2.3 Rückansicht

3 Schnelle Einrichtung

3.1 AC-Netzbetrieb
3.2 Bluetooth-Betrieb
3.3 Bluetooth-Übertragungsbetrieb
3.4 AUX-IN-Betrieb
3.5 Line-out
3.6 Kopfhörerausgang
3.7 Eine Schallplatte abspielen

4 Fehlerbehebung
5 Technische Spezifikationen
6 CE-Erklärung

Lesen Sie diese gesamte Anleitung durch, bevor Sie das Produkt verwenden.

Bewahren Sie diese Anweisungen für zukünftige Referenz auf.

1. Verwenden Sie dieses Produkt nicht in der Nähe von Wasser.
2. Dieses Produkt sollte nur mit der auf dem Kennzeichnungsetikett oder in der Bedienungsanleitung angegebenen Art der Stromversorgung betrieben werden.
3. Das Sicherheitsziel des polarisierten Steckers darf nicht beeinträchtigt werden. Ein polarisierter Stecker hat zwei Stifte, wobei ein Stift breiter als der andere ist. Dieser Stecker passt nur auf eine Weise in die Steckdose. Wenn Sie den Stecker nicht vollständig in die Steckdose einstecken können, versuchen Sie es umgekehrt. Wenn der Stecker immer noch nicht passt, wenden Sie sich an Ihren Elektriker.
4. Schützen Sie das Netzkabel davor, dass es überlaufen oder geknickt wird, insbesondere an Steckern, Steckdosen und an der Stelle, wo es aus dem Produkt austritt.
5. Überlasten Sie keine Wandsteckdosen, Verlängerungskabel oder integrierten Steckdosen, da dies zu Brandgefahr oder elektrischem Schock führen kann.
6. Schieben Sie niemals Gegenstände jeglicher Art durch Öffnungen in dieses Produkt, da sie gefährliche Spannungspunkte berühren oder Kurzschlüsse verursachen könnten, die zu einem Brand oder elektrischem Schock führen könnten. Verschütten Sie niemals Flüssigkeiten jeglicher Art auf das Produkt.
7. Versuchen Sie nicht, dieses Produkt selbst zu reparieren, da das Öffnen oder Entfernen von Abdeckungen Sie gefährlichen Spannungen oder anderen Gefahren aussetzen kann. Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal.
8. Änderungen oder Modifikationen an dieser Einheit, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, könnten die Berechtigung des Benutzers zur Bedienung des Geräts aufheben.
9. Verwenden Sie keine Anhänge, die nicht vom Produkt Hersteller empfohlen wurden, da sie Gefahren verursachen können.
10. Eine Produkt- und Wagenkombination sollte vorsichtig bewegt werden. Schnelle Stopps, übermäßige Kraft und unebene Oberflächen können dazu führen, dass die Produkt- und Wagenkombination umkippt.
11. Schlitze und Öffnungen im Gehäuse dienen der Belüftung und zur Gewährleistung des ordnungsgemäßen Betriebs des Produkts und zum Schutz vor Überhitzung. Diese Öffnungen dürfen nicht blockiert oder abgedeckt werden.
12. Ziehen Sie bei Gewitter oder bei längerer Nichtbenutzung des Produkts den Stecker aus der Steckdose.

2 Ihr Coryphaeus Plattenspieler

2.1 Im Karton

Nehmen Sie vorsichtig Ihren Coryphaeus Plattenspieler aus dem Karton. Im Karton finden Sie:

• Hauptgerät | 1 Stück
- Netzteil | 1 Stück
• Line-In-Kabel | 1 Stück
• Benutzerhandbuch | 1 Stück

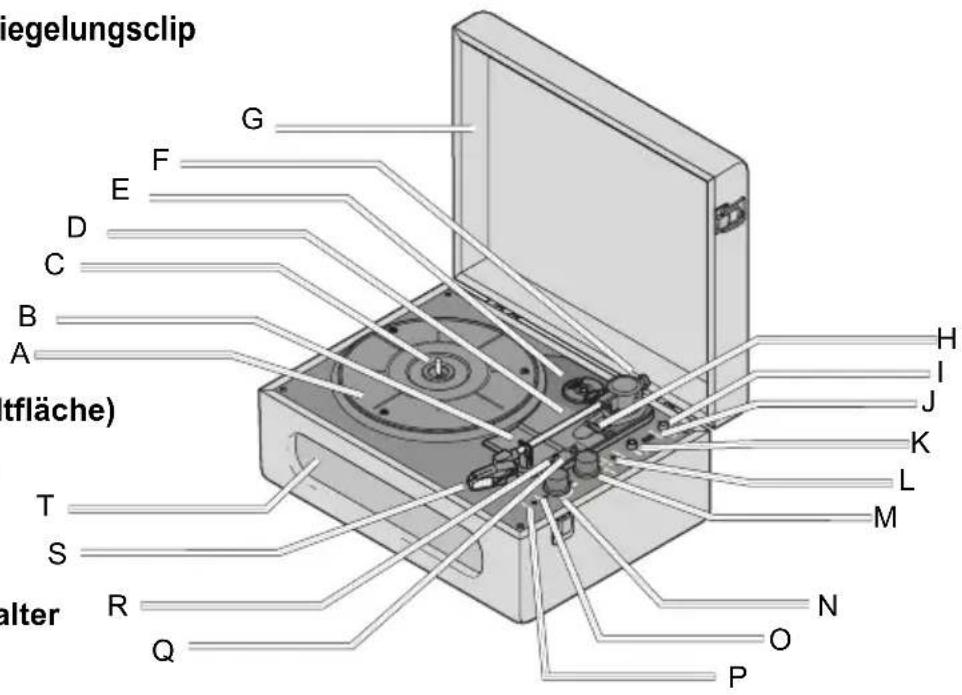

2.2 Frontansicht

A: Plattenspieler

B: Tonarmstütze mit Armverriegelungsclip

C:Spindel

D:Tonarm

E:45-rpm-Adapter

F:Gegengewicht

G:Case

Hébel zum Anheben des Tonarms

I:Senden einschalten (Schaltfläche)

J:USB-Aufnahme-USB-Port

K:Aufnahme stoppen

L:Line-in-Anschluss

M: Modusauswahl-Drehschalter

N:Ein-/Ausschalter und Lautstärkedrehknopf

O: Betriebsanzeigelampe

P: Telefon-Headset-Anschluss

Q: Automatischer Stopp-Schalter

R: Geschwindigkeitsschalter 78/45/33

S: Tonabnehmer mit Nadel

T:Lautsprecher

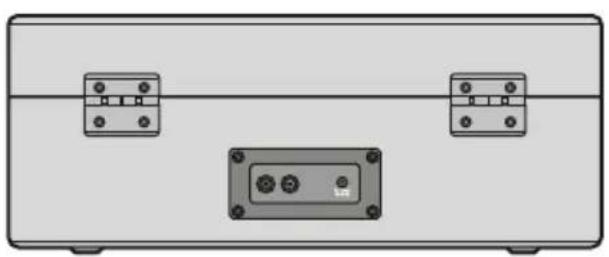

2.3 Rückansicht

U: Line-In-Port

Wird verwendet, um den Audioausgang des Plattenspielers an aktive externe Lautsprecher anzuschließen.

vDC-Eingangsstecker

Wird verwendet, um den Plattenspielerlautsprecher an das Stromnetz anzuschließen.

3 Schnelle Einrichtung

3.1 AC-Strombetrieb:

1. Stecken Sie den DC-Stecker des Adapters in die DC-Buchse auf der Rückseite des Geräts.

2. Stecken Sie den AC-Adapterstecker in die Netzsteckdose. Wenn Sie dieses System an eine andere Stromquelle anschließen, kann dies das System beschädigen.

3.2 Bluetooth-Betrieb

1. Drehen Sie die Funktionssteuerung auf die BT-Position, die blaue Anzeigeleuchte wird zu blinken beginnen.

2. Schalten Sie die Bluetooth-Einstellung Ihrer Geräte ein und suchen Sie nach Geräten.

3. Wählen Sie den Bluetooth-Kopplungsnamen "Arkrocket ARCP01" aus, um sich mit dem Plattenspieler zu verbinden.

4. Sobald Sie verbunden sind, hört die blaue Anzeigeleuchte auf zu blinken. Sie können jetzt Musik von Ihrem Gerät über Ihren Plattenspieler abspielen. Verwenden Sie den Lautstärkeregelknopf, um die Lautstärke anzupassen.

HINWEIS: Nach der Initialisierung bleibt der Plattenspieler mit Ihrem Gerät gekoppelt, es sei denn, er wird manuell entkoppelt oder das Gerät wird zurückgesetzt.

3.3 Bluetooth-Übertragungsbetrieb

1. Stellen Sie den Funktionsregler auf die Grammophonübertragungsfunktion ein. Wenn ein Plattenspieler funktioniert, blinkt die LED-Leuchte.
2. Die Geräte können drahtlos mit anderen Geräten oder Bluetooth-Lautsprechern verbunden werden. HINWEIS: Nach der Initialisierung bleibt der Plattenspieler mit Ihrem Gerät gekoppelt, es sei denn, er wird manuell entkoppelt oder das Gerät wird zurückgesetzt. Sobald die Kopplung erfolgreich ist, zeigt die LED-Lampe blau an und hört auf zu blinken.
3. Nach Abschluss der Musikübertragung können Sie die Schallplattenmusik mit einem anderen Gerät hören.

HINWEIS: Wenn die Übertragung verbunden ist, wird der Lautstärkereglerknopf auf der Haupteinheit nicht kontrolliert.

3.4 Line IN Betrieb

1. Verwenden Sie ein Audiokabel mit einem 3,5-mm-Stereostecker an jedem Ende des Kabels.
2. Stecken Sie ein Ende in die Line-In-Buchse auf der Haupteinheit und das andere Ende des Kabels in die Line-Out-Buchse Ihres externen Audiogeräts.
3. Schalten Sie das Gerät und Ihr externes Audiogerät ein.
4. Um den Aux-Audio-Eingang auszuwählen, drehen Sie den Funktionsregler auf die Line-In-Position.
5. Der Lautstärkepegel kann jetzt über die Haupteinheit gesteuert werden. Alle anderen Funktionen auf dem Auxiliar-Gerät können wie gewohnt bedient werden.

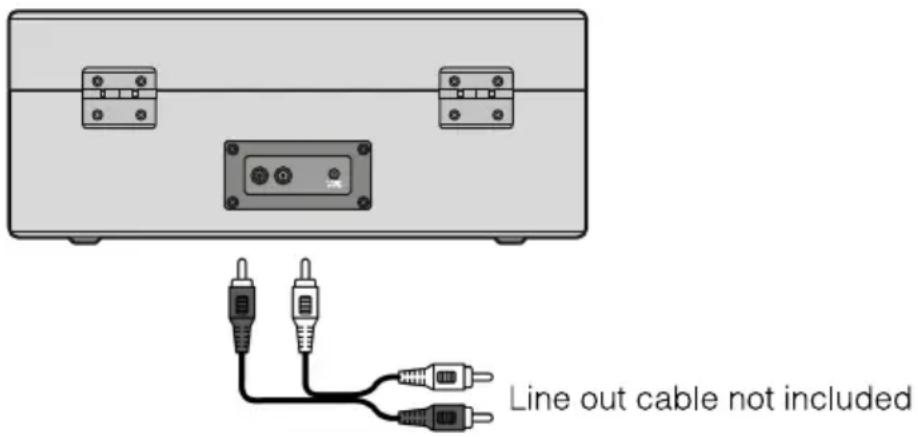

3.5 Line-Ausgang

1. Sie können Ihren neuen Plattenspieler mit den integrierten Lautsprechern hören, aber Sie möchten ihn möglicherweise an Ihr bestehendes Hi-Fi-System anschließen. Schließen Sie die Audio-Stecker mit einem RCA-Kabel an den Line-Eingang Ihres Mischpults oder Verstärkers an.

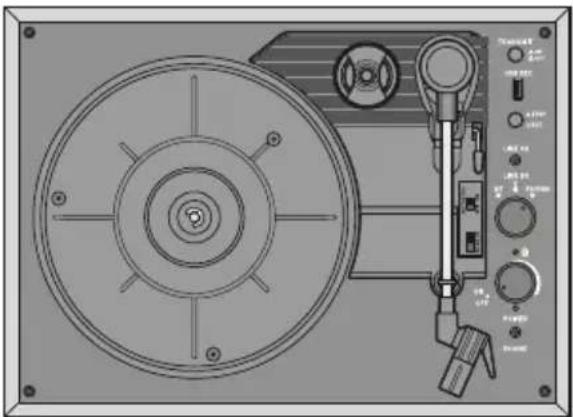

3.6 Kopfhörerausgang

1. Verwenden Sie einen verkabelten Ohrhörer oder Kopfhörer (nicht im Lieferumfang enthalten) und stecken Sie den 3,5-mm-Stereostecker in die Telefonbuchse auf dem Plattenspieler ein.

3.7 Eine Schallplatte abspielen

1. Halten Sie die Vinylplatte vorsichtig an den Kanten und legen Sie sie auf den Coryphaeus Plattenspieler.
2. Schalten Sie die Stromversorgung ein und wählen Sie den Phono-Modus.
3. Wählen Sie die richtige Geschwindigkeit für die Schallplatte aus, die Sie abspielen möchten.
4. Lösen Sie die Tonarmverriegelung.
5. Heben Sie den Tonarm vorsichtig an, der Plattenteller beginnt sich zu drehen.
6. Legen Sie die Nadel über die erste Spur der Schallplatte.
7. Legen Sie die Nadel langsam auf die Schallplatte, um sie abzuspielen.
8. Wenn eine Schallplatte am Ende angelangt ist, wird der Plattenspieler automatisch anhalten, wenn der Auto-Stop-Schalter auf ON steht.
9. Heben Sie den Tonarm hoch und legen Sie ihn auf die Auflage, wenn Sie fertig sind, und setzen Sie die Tonarmverriegelung wieder ein.

4 Fehlersuche

Problem Was tun
Die Stromversorgung funktioniert nicht, wenn das Gerät eingeschaltet wird.	Stecken Sie den AC-Adapter in eine Wandsteckdose.
Kein Ton kommt aus den Lautsprechern.	Stellen Sie die Lautstärke ein.Wählen Sie die gewünschte Eingangsquelle erneut mit der Modus-Taste aus.
Das Gerät reagiert nicht.	Ziehen Sie das Netzkabel und alle anderen Stromversorgungen aus dem Gerät heraus und stecken Sie das Gerät nach einer Minute wieder ein.
Der Ton ist verzerrt, wenn die Schallplatte abgespielt wird.	Setzen Sie die Stylus in die Mitte.
Das Gerät wird nach längerem Spielen bei hoher Lautstärke warm.	Schalten Sie das Gerät für eine bestimmte Zeit aus oder verringern Sie die Lautstärke.

Nadelwechsel

Nadel entfernen

1. Ziehen Sie vorsichtig die Vorderkante der Nadel nach unten.
2. Ziehen Sie die Nadel nach vorne.
3. Herausziehen und entfernen.

Nadel einsetzen

1. Positionieren Sie die Nadel mit der Spitze nach unten.
2. Richten Sie die Rückseite der Nadel mit dem Tonabnehmer aus
3. Setzen Sie die Nadel mit ihrer Vorderseite in einem nach unten gerichteten Winkel ein und heben Sie die Vorderseite der Nadel sanft nach oben, bis sie einrastet.

5 Technische Spezifikationen

Modellnummer	ARCP01
Bluetooth-Version	JL 5.1
Eingang	AC 100-240V ~50/60Hz
Stromversorgung	5V = 1000mA
Lautsprecher-Treiber 3 ZOLL
Lautsprecherleistung	2x3 Watt
Abmessungen	380*300*149mm, wenn der Deckel geschlossen ist
Gewicht	3500g

Informationen zur Entsorgung von Elektro- und Elektronikgeräten für Verbraucher.

Dieses Symbol auf dem Produkt und/oder beiliegenden Dokumenten bedeutet, dass es als Elektro- und Elektronik-Altgerät (WEEE) behandelt werden muss, wenn es entsorgt werden muss.

Abfallprodukte, die als WEEE gekennzeichnet sind, dürfen nicht mit dem allgemeinen Haushaltsabfall gemischt werden. Sie sollten getrennt aufbewahrt werden, um eine ordnungsgemäße Behandlung, Wiederaufbereitung und Recycling der verwendeten Materialien zu gewährleisten.

Um eine ordnungsgemäße Behandlung, Wiederaufbereitung und Recycling sicherzustellen, bringen Sie bitte alle mit dem WEEE-Logo gekennzeichneten Abfälle zu Ihrer örtlichen kommunalen Abfallentsorgungsstelle, wo sie kostenlos angenommen werden. Durch die ordnungsgemäße Entsorgung von Elektro- und Elektronikaltgeräten können Verbraucher wertvolle Ressourcen sparen und potenzielle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt durch gefährliche Materialien verhindern, die die Abfälle enthalten können.

Wenn alle Verbraucher elektrische und elektronische Abfälle ordnungsgemäß entsorgen, tragen sie dazu bei, wertvolle Ressourcen zu sparen und potenziell negative Auswirkungen auf die menschliche Gesundheit und die Umwelt von möglicherweise gefährlichen Materialien zu verhindern, die der Abfall enthalten kann.
