MANUAL DE USUARIO Coryphaeus ARCP01 Arkrocket

Manual de instrucciones del tocadiscos CORYPHAEUS

CORYPHAEUS领唱家系列唱机

Manual de instrucciones del tocadiscos CORYPHAEUS ____

1 Instrucciones de seguridad

2 Visión general del producto

2.1 En la caja
2.2 Vista frontal
2.3 Vista posterior

3 Configuración rápida

3.1 Operación de alimentación eléctrica AC
3.2 Operación Bluetooth
3.3 Operación de transmisión Bluetooth
3.4 Operación AUX-IN
3.5 Salida de línea.
3.6 Salida de auriculares
3.7 Reproduciendo un disco

4 Solución de problemas
5 Especificaciones técnicas
6 Declaración CE

Lea y comprenda todo este manual antes de usar este producto. Guarde estas instrucciones para futuras consultas.

1. No utilice este producto cerca del agua.
2. Este producto debe ser operado sólo con el tipo de fuente de alimentación indicada en la etiqueta o en el manual de instrucciones.
3. No desactive el propósito de seguridad del enchufe polarizado. Un enchufe polarizado tiene dos patillas, una más ancha que la otra. Este enchufe se puede insertar en el tomacorriente sólo de una forma. Si no puede insertar el enchufe completamente en el tomacorriente, intente invertir el enchufe. Si el enchufe sigue sin encajar, contacte a un electricista.
4. Proteja el cable de alimentación para que no sea pisado o pellizado, especialmente en los enchufes, los tomacorrientes y en el punto donde sale del producto.
5. No sobrecargue los enchufes de pared, los cables de extensión o los tomacorrientes integrados, ya que esto puede provocar riesgo de incendio o choque eléctrico.
6. Nunca introduzca objetos de ningún tipo en este producto a través de las aberturas, ya que pueden tocar puntos de voltaje peligrosos o partes que puedan provocar un cortocircuito que resulte en un incendio o choque eléctrico. Nunca derrame líquidos de ningún tipo en el producto.
7. No intente reparar este producto usted mismo, ya que abrir o quitar las cubiertas puede exponerlo a voltajes peligrosos u otros riesgos. Refiera todo mantenimiento a personal calificado de servicio.
8. Los cambios o modificaciones a esta unidad que no hayan sido expresamente aprobados por la parte responsable del cumplimiento pueden anular la autoridad del usuario para operar el equipo.
9. No utilice accesorios que no sean recomendados por el fabricante del producto, ya que pueden causar peligros.
10. La combinación de producto y carrito debe moverse con cuidado. Frenadas bruscas, fuerza excesiva y superficies desiguales pueden provocar que la combinación de producto y carrito se vuelque.
11. Las ranuras y aberturas en el gabinete se proporcionan para ventilación y para garantizar el correcto funcionamiento del producto y protegerlo del sobrecalentamiento. Estas aberturas no deben bloquearse ni cubrirse.
12. Desenchufe el producto durante las tormentas eléctricas o cuando no se use durante largos períodos de tiempo.

2 Su tocadiscos Coryphaeus

2.1 En la caja

Con cuidado, retire su tocadiscos Coryphaeus de la caja. Dentro de la caja encontrará:

• Unidad principal | 1 unidad
• Adaptador de corriente | 1 unidad
• Cable de entrada de línea | 1 unidad
• Guía del usuario | 1 unidad

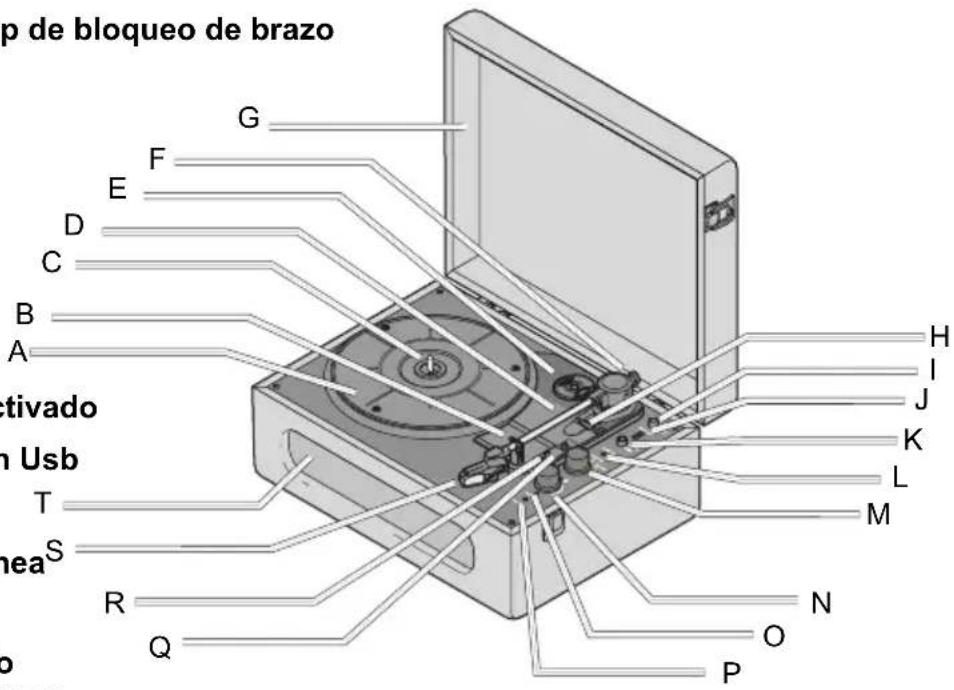

2.2 Vista frontal

A: Plato giradiscos

B: Soporte de brazo con clip de bloqueo de brazo

C:Eje

D:Brazo De Lectura

E:Adaptador De 45rpm

F:contrapeso

G:Case

H: Palanca Para Levantar El Brazo De Lectura

I:Botón De Transmisión Activado

J:Puerto Usb De Grabación Usb

K: Detener Grabación

L:Puerto De Entrada De Línea ^S

M: Selector De Modo

N:Interruptor De Encendido /apagado Y Dial De Volumen

O:Indicador De Luz De Operación

P:Puerto De Auriculares Para Teléfono

Q:Interruptor De Parada Automática

R:Interruptor De Velocidad 78/45/33

S:Cápsula Con Aguja

T:Altavoces

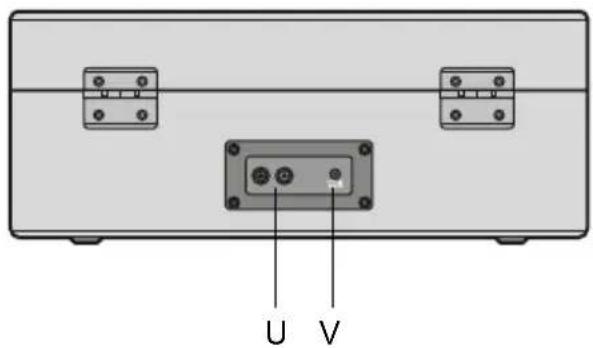

2.3 Vista Posterior

U: Puerto de entrada de línea

Se utiliza para conectar la salida de audio del tocadiscos a altavoces externos activos.

V: Clavija de entrada DC

Utilizado para conectar el altavoz del tocadiscos a la fuente de alimentación de red.

p de bloqueo de brazo G F E D C B A H I J K L M T S R N Q O P En Usb

U V

3 Configuración rápida

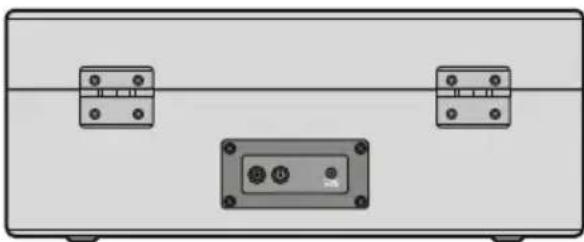

3.1 Operación De Alimentación De Ca:

1. Inserte el enchufe de CC del adaptador en la toma de CC en la parte posterior de la unidad.

2. Conecte el enchufe del adaptador de CA a la toma de corriente principal. Conectar este sistema a cualquier otra fuente de alimentación puede dañar el sistema.

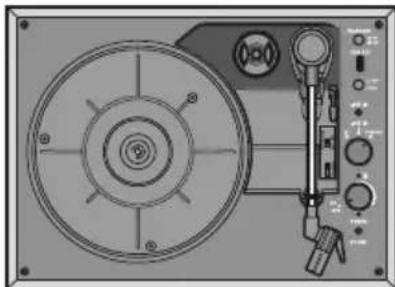

3.2 Operación Bluetooth

1. Gire el control de función a la posición BT, la luz indicadora azul comenzará a parpadear.

2. Encienda la configuración Bluetooth de sus dispositivos y busque dispositivos.

3. Eleccione el nombre de emparejamiento Bluetooth "Arkrocket ARCP01" para conectarse al tocadiscos.

4. Una vez conectado, la luz indicadora azul dejará de parpadear y podrá reproducir música desde su dispositivo a través de su tocadiscos. Use el dial de control de volumen para ajustar el volumen.

NOTA: Después de la configuración inicial, el tocadiscos permanecerá emparejado con su dispositivo a menos que se desempareje manualmente o se restablezca el dispositivo.

3.3 Operación de transmisión Bluetooth

1. Gire el control de funciones a la función de transmisión de gramófono, cuando el tocadiscos esté funcionando, la luz LED parpadeará.
2. Las unidades pueden conectarse de forma inalámbrica con otros dispositivos o altavoces Bluetooth. NOTA: Después de la configuración inicial, el tocadiscos permanecerá emparejado con su dispositivo a menos que se desempareje manualmente o se restablezca el dispositivo.
3. Una vez que el emparejamiento sea exitoso, la luz LED mostrará azul y dejará de parpadear. Después de terminar la transmisión de música, puede escuchar música de discos con otro dispositivo.

NOTA: Cuando la transmisión está conectada, el botón de control de volumen en la unidad principal no está controlado.

3.4 Operación Line IN

1. Use un cable de audio con un conector estéreo de 3.5 mm en cada extremo del cable.
2. Conecte un extremo en el conector de línea de entrada en la unidad principal y conecte el otro extremo del cable a la salida de línea de su dispositivo de audio externo.
3. Encienda la unidad y su dispositivo de audio externo.
4. Para seleccionar la entrada de audio auxiliar, gire el control de función a la posición de Line-In.
5. Ahora puede controlar el nivel de volumen a través de la unidad principal, operar todas las demás funciones en el dispositivo auxiliar como de costumbre.

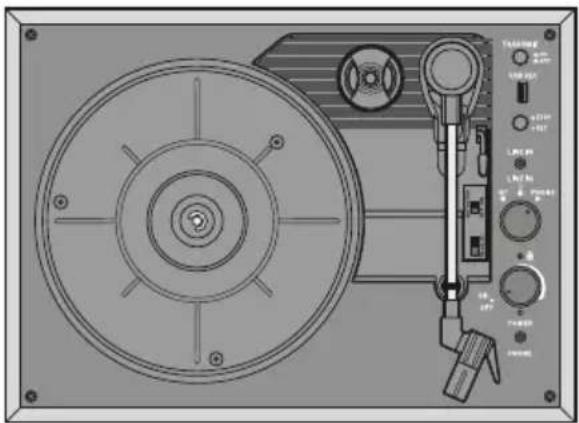

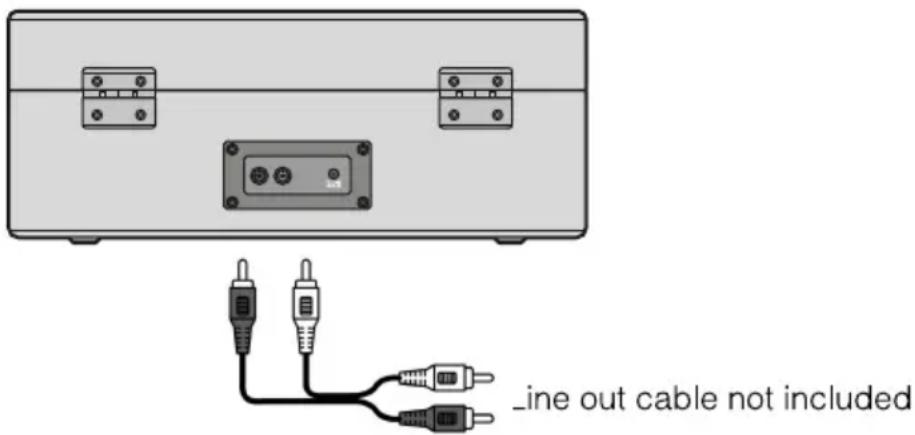

3.5 Salida de línea

1. Puede escuchar su nuevo tocadiscos usando los altavoces incorporados, pero es posible que desee conectarlo a su sistema Hi-Fi existente. Conecte los enchufes de audio a la entrada de línea en su mezclador o amplificador usando un cable RCA.

1. Use un auricular o auricular con cable (no incluido) e inserte el conector estéreo de 3,5 mm en el conector de auriculares en el tocadiscos.

3.7 Reproduciendo un disco

1. Sosteniendo cuidadosamente el disco de vinilo por los bordes, colóquelo en el tocadiscos Coryphaeus.
2. Encienda la alimentación y seleccione el modo Phono.
3. Seleccione la velocidad correcta para el disco que desea reproducir.
4. Desbloquee el brazo del tocadiscos
5. Eleve cuidadosamente el brazo del tocadiscos, el plato giratorio comenzará a girar.
6. Coloque la aguja sobre la primera pista del disco.
7. Coloque lentamente la aguja sobre el disco para reproducirlo.
8. Cuando un disco llega al final, el tocadiscos se detendrá automáticamente si el interruptor de parada automática está en la posición ON.
9. Levante el brazo del tocadiscos y colóquelo en el soporte cuando haya terminado, y vuelva a colocar el bloqueo del brazo del tocadiscos.

4 Solución de problemas

Problema Qué hacer
La unidad no se enciende al encenderla.	Conecte el adaptador de CA a una toma de corriente.
No hay sonido que salga de los altavoces.	Ajustar el volumen.Vuelva a seleccionar la fuente de entrada deseada utilizando el botón de modo.
La unidad no responde.	Retire el cable de alimentación y todos los demás suministros de energía del dispositivo, y luego vuelva a enchufar la unidad después de un minuto.
El sonido está distorsionado al reproducir el disco.	Coloque la aguja en el centro.
La unidad se calienta después de tocar durante un tiempo prolongado con un volumen alto.	Apague la unidad durante un período de tiempo o baje el volumen.

Reemplazo de aguja

Retirar la aguja

1. Con cuidado, jale hacia abajo el borde delantero de la aguja.
2. Tire hacia adelante la aguja.
3. Extraer y quitar.

Instalación de la aguja

1. Posicione la aguja con la punta hacia abajo.
2. Alinee la parte trasera de la aguja con la cápsula
3. Inserte la aguja con su extremo delantero en un ángulo hacia abajo y levante suavemente el frente de la aguja hacia arriba hasta que encaje en su lugar.

5 Especificaciones técnicas

Número de modelo	ARCP01
Versión de Bluetooth	JL 5.1
Entrada	AC 100-240V ~50/60Hz
Fuente de alimentación	5V --- 1000mA
Controlador de altavoz 3 PUL	GADAS
Potencia de altavoz	2x3 vatios
Dimensiones	380*300*149 mm cuando la tapa está cerrada
Peso	3500g

Información sobre la eliminación de residuos para los consumidores de equipos eléctricos y electrónicos

Esta marca, encontrada en el producto y/o documentos que lo acompañan, indica que cuando llegue el momento de desecharlo, debe tratarse como residuo de equipo eléctrico y electrónico (RAEE).

Cualquier producto de desecho marcado como WEEE no debe mezclarse con los residuos domésticos generales. Deben mantenerse separados para el tratamiento, recuperación y reciclaje de los materiales utilizados.

Para garantizar un tratamiento, recuperación y reciclaje adecuados, lleve todos los residuos marcados con la etiqueta WEEE a su centro de residuos cívicos de la autoridad local, donde se aceptarán de forma gratuita. Al disponer correctamente de los equipos eléctricos y electrónicos en desuso, los consumidores pueden ayudar a ahorrar recursos valiosos y prevenir cualquier efecto negativo potencial sobre la salud humana y el medio ambiente causado por los materiales peligrosos que los residuos puedan contener.

Si todos los consumidores eliminan correctamente los residuos de equipos eléctricos y electrónicos, estarán ayudando a ahorrar recursos valiosos y a prevenir cualquier efecto negativo potencial sobre la salud humana y el medio ambiente de cualquier material peligroso que los residuos puedan contener.
