CORYPHAEUSターンテーブル取扱説明書

本製品を使用する前に、取扱説明書の全内容を注意深く読んで理解してください。

これらの説明を将来の参考のために保管してください。

1. 水の近くでこの製品を使用しないでください。
2. この製品は、マーキングラベルまたはこの取扱説明書に表示された電源のみを使用して動作する必要があります。
3. 偏向プラグの安全目的を破壊しないでください。偏向プラグには、片方のプラグがもう一方よりも幅が広い二つのプラグがあります。このプラグは、一方向にしか差し込むことができません。プラグを差し込めない場合は、プラグを反転してみてください。プラグがまだフィットしない場合は、電気技師に連絡してください。
4. 電源コードを踏まれたり、挟まれたりしないように、特にプラグ、コンセント、および製品から出る場所で注意してください。
5. 壁コンセント、延長コード、または内蔵コンセントを過負荷にしないでください。火災や感電の危険があります。
6. 製品の開口部から何らかの物を押し込まないでください。危険な電圧点に触れたり、ショートした部品に触れたりする可能性があり、火災や感電の原因になります。製品に何らかの液体をこぼさないでください。
7. カバーを開けたり取り外したりすると、危険な電圧やその他の危険にさらされる可能性があるため、自分でこの製品を修理しないでください。すべてのサービスは、資格のあるサービススタッフに任せてください。
8. このユニットについて承認を責任する当事者が明示的に承認しない限り、変更や改造は、ユーザーの機器の操作権限を無効にする可能性があります。
9. 製品メーカーが推奨しないアタッチメントは使用しないでください。危険を引き起こす可能性があります。
10. 製品とカートの組み合わせは注意して移動してください。急停止、過度の力、そして不平な表面が、製品とカートの組み合わせを転覆させる可能性があります。
11. 筐体には通気性を確保し、製品の正常な動作を保証し、過熱から保護するためのスロットとオープニングが備わっています。これらの開口部は塞いだり覆ったりしないでください。
12. 雷雨のときや長期間使用しないときは、製品のプラグを抜いてください。

2 あなたのCoryphaeusターンテーブル

2.1 箱の中に

箱からCoryphaeusターンテーブルを取り出す際は注意してください。箱の中には以下が含まれています

• メインユニット | 1個
• 電源アダプター|1個
• ライン入力ケーブル|1本
• 取扱説明書|1冊

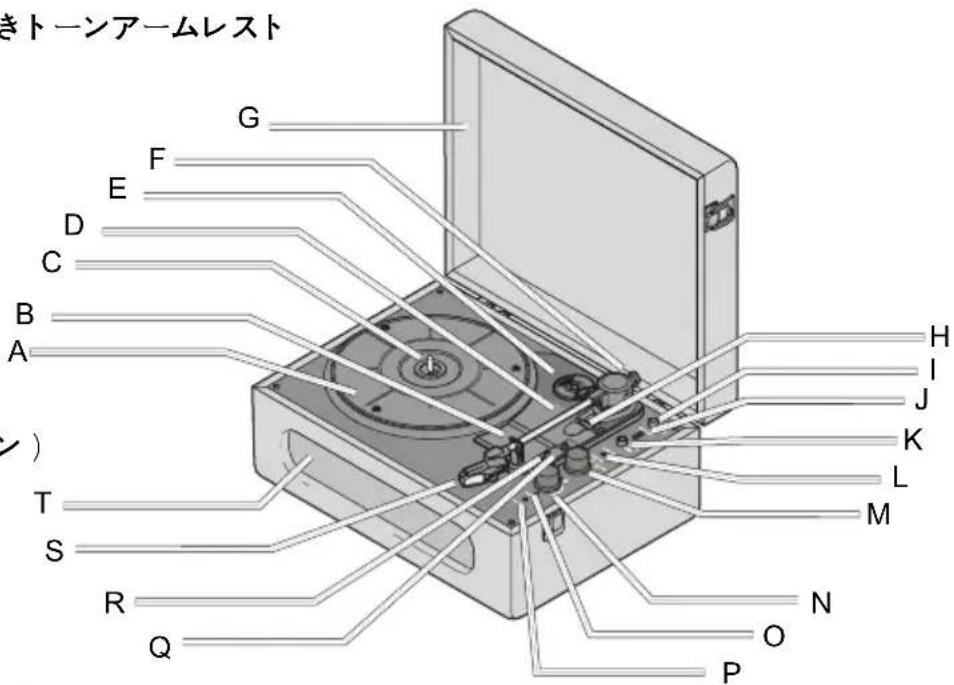

2.2 正面図

A: ターンテーブル B: アームロッククリップ付きトーンアームレスト
C: スピンドル
D: トーンアーム
E: 45回転アダプター
F: カウンターウェイト
G: 绒布
H: トーンアームを持ち上げるためのレバー

I: 送信をオンにする（ボタン）

J: USB REC USBポート
K: 錄音停止
L: ライン入力ポート
M: モード選択ダイヤル
N: オン/オフスイッチと音量ダイヤル
0: 操作インジケーターライト
P: フォンヘッドホンポート
Q: オートストップスイッチ
R: スピードスイッチ 78/45/33
S: 針先付きピックアップ
T: 針先付きピックアップ

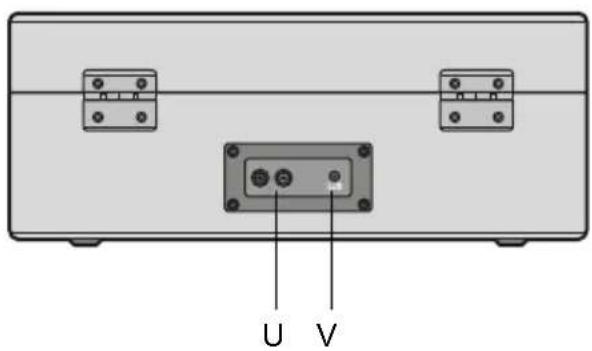

2.3 背面図

U: ライン入力ポート ターンテーブルのオーディオ出力をアクティブな外部スピーカーに接続するために使用します。

v: DCインプラグ

ターンテーブルのスピーカーを電源に接続するために使用されます。

きトーンアームレスト G F E D C B A H I J K L M N O P R S T ( ) Q

U V

3 クイックセットアップ°

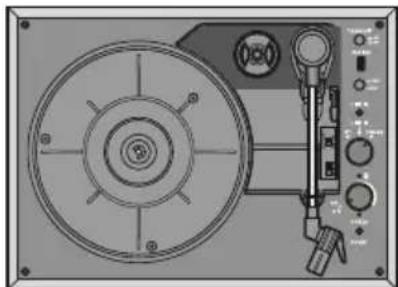

3.1 AC電源操作：

1. アダプターのDCプラグをユニットの背面のDCジャックに挿入してください。

2. ACアダプタプラグをメインのコンセントに差し込んでください。このシステムを他の電源に接続すると、システムが損傷する可能性があります。

1. 機能コントロールをBTの位置に回し、青いインジケーターライトが点滅し始めます。

2. お使いのデバイスのBluetooth設定をオンにして、デバイスを検索してください。

3. Bluetoothペアリング名「Arkrocket ARCP01」を選択してレコードプレーヤーに接続してください。

4. 接続が完了すると、青いインジケーターライトが点滅を停止し、デバイスから音楽をレコードプレーヤーから再生できます。音量制御ダイヤルを使用して音量を調整してください。

注意：初期設定後、デバイスが手動で未ペアリング解除されるか、デバイスがリセットされない限り、レコードプレーヤーはデバイスにペアリングされたままです。

3.3 Bluetooth伝送操作

1.レコードプレーヤーが動作している場合は、機能コントロールをグラモフォントランスミット機能に回し、LEDライトが点滅します
2. ユニットは他のデバイスまたはBluetoothスピーカーとワイヤレス接続できます。注意：初期設定後、レコードプレーヤーは手動でペアリング解除されるか、デバイスがリセットされるまで、デバイスにペアリングされたままになります。
3. ペアリングが成功すると、LEDライトが青色になり点滅が止まります。

音楽の伝送が終わった後、他のデバイスでレコード音楽を聴くことができます。

注意：伝送接続時は、メインユニットの音量コントロールノブは制御されません。

3.4 Line IN操作

1. 両端に3.5mmステレオプラグがあるオーディオケーブルを使用してください。
2. 一方の端をメインユニットのライン入力ジャックに挿し、もう一方の端を外部オーディオデバイスのラインアウトに挿してください。
3. ユニットと外部オーディオデバイスの電源を入れてください。
4. オーディオ入力を選択するには、機能コントロールをLine-Inの位置に回してください。
5. 現在、メインユニットを介して音量レベルを制御できます。オーディオデバイスのその他のすべての機能は通常通り操作してください。

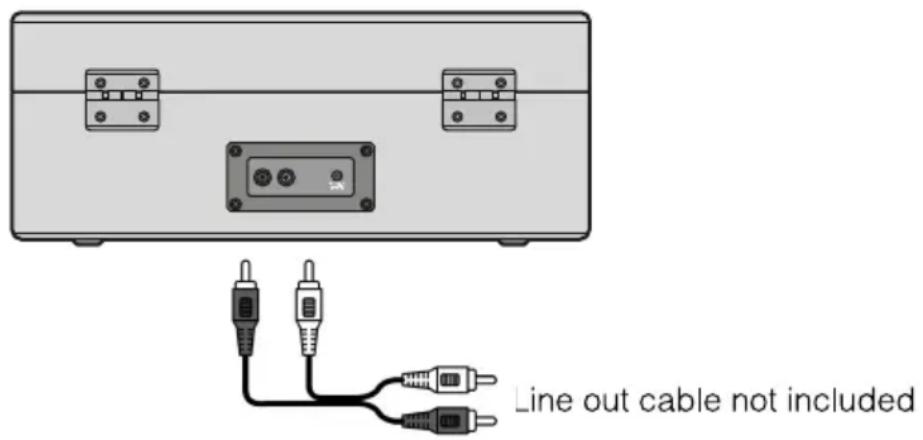

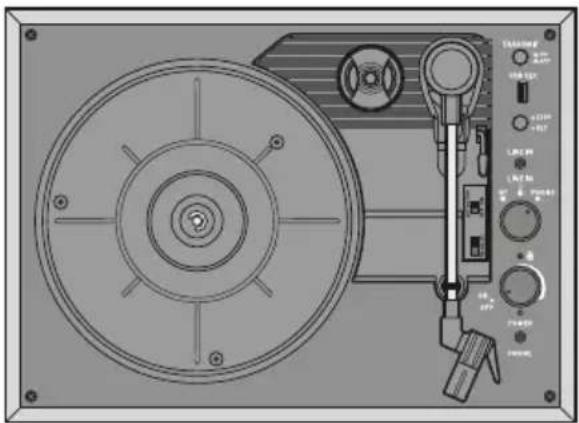

3.5 ライン出力

1. 新しいレコードプレーヤーを内蔵スピーカーを使って聴くことができますが、既存のハイファイシステムに接続することをお勧めします。RCAケーブルを使用して、オーディオプラグをミキサーやアンプのライン入力に接続してください。

1. 有線のイヤホンまたはヘッドフォン（付属していません）を使用し、3.5mm ステレオプラグをレコードプレーヤーの電話ジャックに挿入してください。

1. 端から慎重にレコードを持ち、Coryphaeusターンテーブルに置いてください。

2. 電源を入れてフォノモードを選択してください

3. 再生したいレコードの適切な速度を選択してください。

4. トーンアームのロックを解除してください。

5. トーンアームを慎重に上げると、レコードプレーヤーが回転し始めます。

6.針をレコードの最初のトラックに置いてください。

7.針をレコードにゆっくりと置いて再生してください。

1. レコードが終わると、オートストップスイッチがONの場合、ターンテーブルは自動的に停止します。

9.再生が終了したら、トーンアームを持ち上げてレストに置き、トーンアームのロックを戻してください。

4 トラブルシューティング

問題 対処法
ユニットをオンにしても電源が入らない。	ACアダプタを壁コンセントに差し込んでください。
スピーカーから音が出ない。	音量を調整してください。モードボタンを使用して、所望の入力ソースを再選択してください。
ユニットが応答しない。	電源コードおよびすべての電源供給装置をデバイスから取り外し、1分後に再びユニットに差し込んでください。
レコードを再生すると音が歪んでいます。。	針を中心に置いてください。
高音量で長時間再生すると、ユニットが温かくなります。	一定時間電源を切るか、音量を下げます。

針の交換

針を取り外す

1. 針の前端を軽く引っ張ります。
2. 針を前に引き出してください。
3. 引き出して取り外します。

針の取り付け

1. 針の先を下に向けて配置してください
2. 針の裏側をカートリッジに合わせる
3. 針を前方に下向きに挿入し、前方の針をそっと持ち上げて、カチッと音がするまで挿入します

5 技術仕様

モデル番号	ARCP01
Bluetoothバージョン	JL 51.
入力	AC 100-240V ~50/60Hz
電源供給	5V == 1000mA
スピーカードライバー	3インチ
スピーカーパワー	2x3ワット
寸法	蓋が閉じられた状態で380*300*149mm
重量	3500グラム

電気および電子機器の消費者に対する廃棄物処理に関する情報

この製品及び/または付属書類にあるこのマークは、廃棄の際には廃棄電気電子機器（WEEE）として処理する必要があることを示しています

WEEEとマークされた廃棄物製品は一般家庭ごみと混合してはいけません。使用された材料の処理、回収、リサイクルのために、別々に保管する必要があります。

適切な処理、回収、リサイクルを確保するため、WEEEマークの付いたすべての廃棄物は、地方自治体の廃棄物処理施設に持っていき、無料で受け入れてもらってください。廃棄された電気・電子機器を適切に処理することで、消費者は貴重な資源を節約し、廃棄物に含まれる有害物質による人間の健康と環境に潜在的な負の影響を防止できます。

すべての消費者が廃棄された電気・電子機器を正しく処理することで、貴重な資源を節約し、廃棄物に含まれる有害物質による人間の健康や環境に潜在的な負の影響を防ぐことができます。
