BEDIENUNGSANLEITUNG DA-22 MSW

Parameter	Werte
Bezeichnungen des Produktes	AUSBEULWERKZEUG-SET
Modell	MSW-DA-21	MSW-DA-22
Stangenlange [mm]	670; 610; 1187; 680; 530	720; 630; 550; 370; 430 x2; 410; 370 x2; 290 x2; 280; 710; 620; 540; 470; 300; 980; 900; 840; 815; 830; 545; 735; 745; 695; 665; 570; 545; 485
Gewicht [kg]	2	9
Anzahl der verfügbaren Adapter [Stk.]	8	-
Anzahl der Ausbeulwerkzuge [Stk.]	5	30
Bezeichnungen des Produktes	AUSBEULWERKZEUG-SET
Modell	MSW-DA-23	MSW-DA-24	MSW-DA-25
Stangenlange [mm]	720; 630; 550; 370; 430; 410; 370; 290; 280	710; 620; 540; 470; 430; 370; 290; 300	770; 670; 470; 730; 490 x2
Gewicht [kg]	2		3.1
Anzahl der verfügbaren Adapter [Stk.]	-		12
Anzahl der Ausbeulwerkzuge [Stk.]	9	8	6

1. ALLGEMEINE BESCHREIBUNG

Diese Anleitung ist als Hilfe für eine sichere und zuverlässige Nutzung gedacht. Das Produkt wurde strikt nach den technischen Vorgaben und unter Verwendung moderner Technologien und Komponenten sowie unter Wahrung der höchsten Qualitätsstandards entworfen und angefertigt.

VOR INBETRIEBNAHME MUSS DIE ANLEITUNG GENAU DURCHGELESEN UND VERSTANDEN WERDEN.

Um eine lange Lebensdauer und zuverlässige Arbeit des Gerätes zu gewährleisten, soll für die richtige Bedienung und Wartung gemäß Hinweisen in dieser Bedienungsanleitung gesorgt werden. Die in dieser Bedienungsanleitung enthaltenen technischen Daten und Leistungsverzeichnisse sind aktuell. Der Hersteller behält sich das Recht vor, Änderungen in Zusammenhang mit der Qualitätssteigerung vorzunehmen.

ERLAUTERUNG DER SYMBOLE

Gebrauchsanweisung beachten.

ACHTUNG: oder WARNUNG! oder HINWEIS! um auf bestimmte Umstande aufmerksam zu machen (Allgemeines Warnzeichen).

ACHTUNGI Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

1. NUTZUNGSSICHERHEIT

ACHTUNGI Losen Sie alle Sicherheitswarnungen und alle Bedienungsanleitungen. Die Außerachtlassung der Warnungen und Anleitungen kann zu schweren Körperverletzungen oder zum Tod führen.

Der Begriff „Gerät“ oder „Produkt“ in den Sicherheitshinweisen und in der Gebrauchsanweisung bezieht sich auf die AUSBEULWERKZEUG SET.

a) Halten Sie den Arbeitsbereich aufgeräumt und gut beleuchtet. Unordnung oder schlechte Beleuchtung kann zu Unfallen führen. Beim Gebrauch des Gorätes seien Sie vorausschauend passen Sie darauf, was Sie tun, und nutzen Sie ihren gesunden Menschenvorstand.

b) Wenn Sie nicht sicher sind, ob das Gerät ordnungsgemäß funktioniert, wenden Sie sich an den Kundendienst des Herstellers.

c) Reparaturen dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Führen Sie Reparaturen nicht selbst durch!

d) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden.

c) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der Reichweite von Kindern auf.

f) Bei der Verwendung dieses Geräts mit anderen Geräten beachten Sie auch an andere Gebrauchsanweisungen.

Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

1) Bewahren Sie unbendützte Geräte außerbalt der Reichweite von Kindern und Personen auf, die nicht mit dem Gerät oder dieser Anleitung vertraut sind. Dieses Gerät stellt in den Handen von unerfahrenen Benutzern eine Gefahr dar.

j) Halten Sie das Gerät in gutem Betriebszustand j) Halten Sie das Gerät von Kindem fem.

k) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung von Schmutz zu verhindern.

Die Reinigung und Wartung darf ohne Aufsicht von Erwachsenen nicht von Kindern durchgeführt werden.

m) Es ist untersagt die Konstruktion des Geräts zu verändern, um die Parameter oder Bauweise des Geräts zu modifizieren.

n) Das Gerät muss von Feuer- und Wärmequellen femgehalten werden.

a) Bei der Verwendung des Produkts darf keine übermäßige Kraft angewendet werden, um das Blech nicht zu beschädigen.

ACHTUNG! Trotz der sicheren Konstruktion des Gerätes, der ausreichenden Schutzmaßnahmen und der Verwendung zusätzlicher Sicherheitselemente für den Benutzer besteht dennoch ein geringes Unfall- oder Verletzungsrisiko bei der Arbeit mit dem Gerät. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand halten zu lassen.

1. NUTZUNGSBEDINGUNGEN

Das Produkt ist für die Beseitigung von Beulen bestimmt. Für die Anwendung an der auf der konvexen Seite der Delle. Für alle Schäden bei nicht sachgemäßer Verwendung haftet allein der Betreiber.

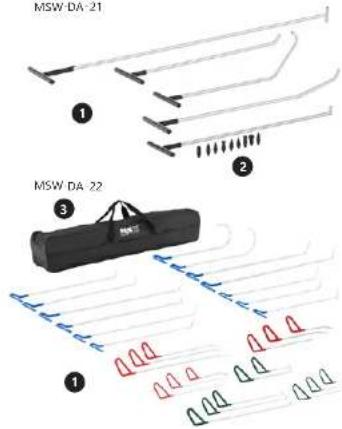

3.1. BESCHREIBUNG DES GERATS MSW-DA-21

1. Ausbeulstäbe

2. Adapter für die Stabe

3. Tasche für die Werkzeuge

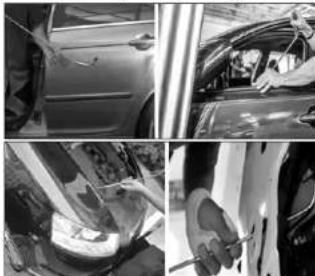

3.2. ARBEIT MIT DEM GERÄT

1. Die Beule muss lokalisiert und gesäubert werden.

2. Das entsprechende Werkzeug in Form der Beule muss

ausgewählt werden.

1. Bei den Modellen MSW DA-21 und MSW DA-25 muss das entsprechende Adapter ausgewählt und auf das Stabende aufgeschraubt werden.

2. Leichte, pulsierende Schläge auf die konvoze Seite der Beule ausführen, bis die Beule beseitigt wird.

3.3. REINIGUNG UND WARTUNG

a) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.

b) Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät wieder verwendet wird.

c) Lagem Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.

d) Das Gerät muss regelmäßig hinsichtlich seiner technischen Leistungsfähigkeit und auf eventuelle Schäden hin überprüft werden.

e) Verwenden Sie zur Reinigung ein weiches, feuchtes Turb

(1) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. eine Drahtbürste oder einen Metallspatel), da diese die Oberfläche des Gerätematerials beschädigen können.

g) Das Gerät darf nicht mit säurehaltigen Substanzen, medizinischen Reinigungsmitteln, Verdünrem, Benzin. Ölen oder anderen chemischen Substanzen gereinigt werden, da dies zu einer Beschädigung des Geräts führen kann.

TECHNICAL DATA

Parameter description	Parameter value
Product name	PDR ROD KIT
Model	MSW-DA-21	MSW-DA-22
Rod length (mm)	670; 610; 1180; 680; 530	720; 630; 550; 370; 430 x2; 410; 370 x2; 290 x2; 280; 710; 620; 540; 470; 300; 980; 900; 840; 815; 830; 545; 735; 745; 695; 663; 570; 545; 485
Weight (kg)	2	9
Number of adapters available (pcs).	8	-
Number of flashing bars (pcs).	5	30
Product name PDR ROD KIT
Model	MSW-DA-23	MSW-DA-24	MSW-DA-25
Rod length (mm)	720; 620; 550; 370; 430; 410; 370; 290; 280	710; 620; 540; 470; 430; 370; 290; 300	770; 670; 470; 730; 490 x2
Weight (kg) 2	3,1
Number of adap- tors available (pcs).	-		12
Number of flashing bars (pcs).	9	8	6
