BEDIENUNGSANLEITUNG Gloria HPS-2.5-1200 HAIER

Installationsanleitung 09-16

1. Wichtige Hinweise 09
2. Verpackungsinformationen 10
3. Produktgröße 10
4. Produktbeschreibung 11
5. Installationsanforderungen 11
6. Installationsschritte 12
7. Anschluss des Systems 14
8. Überprüfung vor dem Einschalten 14
9. Ablauf des Testbetriebs 15
10. App-Verbindung 15
11. Beschreibung der LED-Anzeige 16

IT

DE/ Installationsanleitung

DE/ Installationsanleitung

01/ Wichtige Hinweise

• Dieses Dokument wird regelmäßig aufgrund von Produktverbesserungen oder anderen Gründen aktualisiert. Diese Installationsanleitung ersetzt niemals das Benutzerhandbuch und die Sicherheitshinweise auf dem Produkt.
• Lesen Sie vor der Inbetriebnahme das Benutzerhandbuch und die relevanten Vorschriften und Spezifikationen sorgfältig durch, die Sie auf der Website von www.nahui-newenergy.com finden.
• Lesen Sie das Benutzerhandbuch vollständig durch und machen Sie sich mit den Sicherheitssaspekten und mit den geltenden örtlichen Vorschriften und relevanten Sicherheitsspezifikationen für elektrische Systeme vertraut.
• Verwenden Sie Isollerende Werkzeuge und tragen Sie bei der Installation persönliche Schutzausrüstung.
  • Die Nichteinhaltung der Anweisungen in diesem Dokument und im Benutzerhandbuch bei der Bedienung des Geräts, kann zu Unfällen oder Geräteschäden führen, für die Haier keine Verantwortung übernimmt.

02/Verpackungsinformationen

Bezeichnung Bezeichnung Anzahl			Anzahl
Energiospeicher-system	1	M8x60 Expansionsschraube	2
Wandhalterung	1	Kurzanleitung	1
3m PV-Verlängerungskabel	2	Positionierungsschablone	1
1,5 m Netzanschlusskabel	1	Gabelschlüssel	1
Intelligente Steckdose	1	Zähler oder Intelligenter Zähler	Optional

Warnhinweis auf dem Energiespeicher-System

	Alle externen Stromanschlüsse müssen vor dem Start des Wartungsbetriebs vom Energiespeicher-System getrennt werden.		Der Energiespeicher verfügt im Betrieb über eine hohe Betriebsspannung. Auch nach dem Ausschalten des Energiespeichers ist weiterhin eine Restspannung vorhanden, die auf eine sichere Spannungshohe entladen werden muss.
	Verbrennungsgefahr! Die Temperatur der Geräteoberfläche kann mehr als 60°C betragen.		Lesen Sie die Anweisungen im Benutzerhandbuch, bevor Sie das Energiespeich-er-System in Betrieb nehmen.
	Hochspannungsgefahr! Das Anschließen und Trennen von Kabeln, das Zerlegen des Gehäuses und der Austausch von Geräten unter elektrischer Spannung ist verboten.		Schutzerdung.

03/Produktgröße

HPS-2.5-350, HPS-2.5-400,

HPS-2.5-600, HPS-2.5-800,

HPS-2.5-1000, HPS-2.5-1200,

HPS-2.5-1600, HPS-2.5-2000,

HPS-2.5-2400

510mm 190mm Haier 810mm

04/ Produktbeschreibung

Haier

(1) LED-Anzeige (2) PV-Eingang positiver Anschluss (4) Kommunikationsanschluss (5) Netzanschluss (8) EPS-Anschluss (9) Produkt-Typenschild
(3) PV-Eingang negativer Anschluss (6) Wifi-Antenne (7) Startschalter (10) Exterer Erdungspunkt

05/Installationsanforderungen

Geeignet für Innenräume, Wohnzimmer, Balkon, Garten, sonnen- und wassergeschützte Orte und andere Orte im Haus.

Gewährleisten Sie die Verfügbarkeit Ihres Wifi-Netzwerksignals.

24G

Bei der Installation sollte links und nachts ein Abstand von 50 cm eingehalten werden, um die Wärmesbleitung und die Anforderungen an die Sicherheitsisolierung während der Installation zu

Keine Neigungsmontage. Achten Sie bei der Installation des

Produkts darauf, dass sich keine brennbaren, explosiven oder anderen gefährlichen Gegenstände in der Nähe befinden.

06/Installationsschritte

• Überprüfen Sie vor dem Bohren, ob sich Wasser- und Stromleitungen in der Wand befinden, um diese nicht zu beschädigen.
• Platzieren Sie die Wandhalterung waagerecht an der Wand. Wählen Sie die in der Abbildung gezeigte Lochposition, markieren Sie die Bohrposition. Bohren Sie das Loch und achten Sie darauf, dass die Bohrtiefe 60 mm beträgt.

Schritt 1

Nehmen Sie das Produkt aus dem Karton.

Achten Sie bei der Installation darauf, dass das Produkt mindestens 50 cm von den Wänden entfernt ist und die Wärmeableitung gewährleistet ist. Es sollte an einem wassergeschützten, trockenen und belüfteten Ort installiert werden.

Richten Sie die Positionierungsschablone gemäß den Angaben an der Wand aus. Markieren Sie die Position der Montagelöcher und bohren Sie die Löcher mit einer Schlagbohrmaschine.

Abstand der Löcher: 160 mm

Schritt 4

Entfernen Sie mit dem Staubsauger den Staub in der Bohrung. Entnehmen Sie die Expansionsschraube und stecken Sie den Expansionsanker in die Bohrung. Verwenden Sie einen Gummihammer, um den Expansionsanker vollständig in die Bohrung zu stecken.

Montieren Sie die Wandhalterung.

Entfernen Sie die vier Schrauben an der Rückwand auf der Rückseite des Geräts und bewahren Sie die Schrauben auf.

Schließen Sie die PV+, PV- und AC-Kabel an die entsprechenden Stellen des Geräts an und stellen Sie sicher, dass die Anschlüsse unbeschädigt sind. Bringen Sie die Rückwand wieder an.

Richten Sie die Befestigungsoffnung auf der Rückseite des Geräts an der Wandhalterung aus und setzen Sie das Gerät von oben nach unten auf die Wandhalterung. Stellen Sie sicher, dass das Gerät auf dem Boden steht und sicher befestigt und installiert ist.

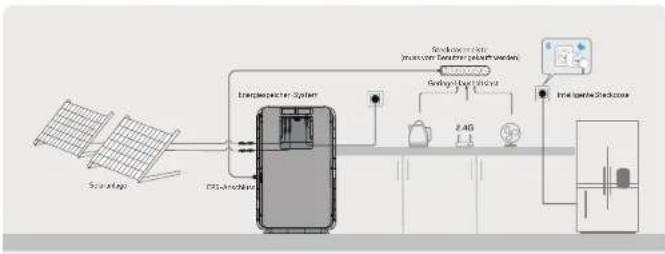

07/Anschluss des Systems

• Vergewissern Sie sich vor dem Anschluss an das Stromnetz, dass die Netzspannung und -frequenz den Anforderungen des Energiespeicher-Systems entsprechen. Detaillierte Parameter finden Sie unter „Technische Daten“ im Benutzerhandbuch. Kontaktieren Sie Ihr Energieversorgungsunternehmen bei Fragen zum Stromnetz.
• Überprüfen Sie die Anforderungen Ihres Standorts, wenn Sie eine Zugangsgenehmigung des örtlichen Energieversorgungsunternehmens benötigen, bevor Sie das Energlespelcher-System an das Stromnetz anschließen.
• Eine Steckdosenleiste für die Nutzung des EPS-Ausgangs müssen Sie selbst beschaffen.
• Vor dem Anschluss der PV-Module und zur Vermeidung von Schäden, die nicht von der Garantie abgedeckt sind, überprüfen Sie die gewählte Konfiguration anhand der wichtigsten Parameter. Überprüfen Sie, dass die Leistung der Anlage (Pmax) 1200W nicht übersteigt, dass die Summe der Ströme (Imp) jedes Panels der Paralleikonfiguration weniger als 28A beträgt und dass die Summe der Spannungen (Voc) jedes Panels der Reihenkonfiguration weniger als 150V beträgt.

08/Überprüfung vor dem Einschalten

Kontrollpunkte Abnahmestandard
Installation des Gerätes an Ort und Stelle	Das Gerät ist korrekt, fest und zuverlässig installiert.
Ordnungsgeimäße Kabelanordnung	Die Kabelanordnung ist sinnvoll und entspricht den Anforderungen des Benutzers.
Saubere Kabelbefestigung	Befestigen Sie das Band gleichmäßig ohne scharfe Ecken an der Schnittkante.
Schalter ausgeschaltet	Der Startschalter des Produkts ist ausgeschaltet. LED und LCD sind ausgeschaltet.
Kabel an den richtigen Stellen angeschlossen	Die Gleichstrom-, Wechselstrom- und Kommunikationsverbindungen sind korrekt, fest und zuverlässig.
Rückwand montiert	Die Rückwand ist an ihrem Platz installiert.
Installationsumgebung entspricht den Anforderungen	Angemessener Installationsraum, saubere und aufgeräumte Umgebung keine Baurückstände.

09/Ablauf des Testbetriebs

Schritt 1: Überprüfen Sie, ob der externe Kabelstrang ordnungsgemäß angeschlossen ist;

Schritt 2: Drücken Sie den Startschalter auf der rechten Seite des Geräts;

Schritt 3: Wenn Sie das Gerät zum ersten Mal einschalten, achten Sie darauf, ob der LCD-Bildschirm eingeschaltet ist und die LED-Anzeige rot leuchtet.

Schritt 4: Richten Sie das Produkt ein und beobachten Sie die Betriebsparameter über die Nahui Intelligent App;

- Scannen Sie den QR-Code oder geben Sie den Link ein, um die App auf Ihr Telefon herunterzuladen. Folgen Sie den Anweisungen zur Registrierung/Anmeldung;

• Android-App / iOS Download-Adresse:

https://server-hr.shuoxd.com:8443/resources/odm/download-hr.html

Ausführlichere Informationen über die App finden Sie im Nahui Intelligent Benutzerhandbuch.

Nahui Intelligent APP Benutzerhandbuch

11/Beschreibung der LED-Anzeige

• Die LED-Anzeige und der LCD-Bildschirm dienen als Schnittstelle zwischen Mensch und Maschine. Die LED-Anzeige auf der Vorderseite des Energiespeichers zeigt den aktuellen Betriebszustand des Energiespeichers an.

Anzeige		Farbe	Beschreibung
	[0736]	Blaue LED leuchtet immer	Entladen
		Blaue LED blinkt	Aufladen
		Grüne LED leuchtet immer	System wird gerade aufgerüstet
		Rote LED leuchtet immer	Systemfehler oder Alarm

LCD-Anzeige	Fehler-Codes
	Siehe das Benutzerhandbuch

Hinweis :

- Lesen Sie bei fehlgeschlagenem Testbetrieb den Abschnitt „Fehlersuche“

Im Benutzerhandbuch.

- Die Definition der LED-Anzeigen finden Sie im Benutzerhandbuch unter „LED-Anzeige“.
