01/Nota Importante

• Questo documento sarà aggiornato periodicamente a causa di aggiornamenti del prodotto o per altri motivi. In nessun caso il presente documento sostituisce il manuale d'uso e le istruzioni di sicurezza del prodotto.
• Prima di qualsiasi operazione, leggere attentamente il Manuale d'uso e le norme e le specifiche pertinenti, disponibili sul sito Web di www.nahui-newenergy.com.
  • Leggere completamente tutti i manuall di funzionamento dell'apparecchiatura, comprendere le questioni di sicurezza relative al funzionamento e familiarizzare con le norme locali e i codici di sicurezza pertinenti per i sistemi elettrici.
• Utilizzare strumenti isolati e indossare dispositivi di protezione personale durante il funzionamento.
• La mancata osservanza dei requisiti del presente documento e del manuale d'uso per le operazioni relative all'apparecchiatura può causare lesioni o morte o danni all'apparecchiatura, per i quali Haier non sarà responsabile.

02/Dettagli della confezione

Nome NomeQuantità			Quantità
Sistema di controllo dell'accumulo di energia	1	Gruppo bullone di espansione M8*60	2
Staffa a muro	1	Guida rapida all'installazione	1
Cavo di prolunga PV da 3 m	2	Carta di localizzazione dell'installazione	1
Cavo AC da 1.5 m	1	Chiave aperta	1
Spina intelligente	1	Contatore o Smart Meter	Opzionale

Etichetta di avvertenza sul sistema controller di accumulo dell'energia

	Prima di eseguire operazioni di manutenzione sul sistema di controllo dell'accumulo di energia, è necessario scollegare tutti i collegamenti di alimentazione esterni.		Quando l'accumulatore è sotto tensione c'è un'alta tensione e quando l'accumulatore e disecittato c'è una tensione residua che deve essere scaricata a una tensione sicura.
	La temperatura delle superfici calde dell'apparecchiatura può essere superiore a 60°C, quindi fare attenzione alle ustioni.		Leggere le istruzioni prima di utilizzare il sistema Energy Storage Controller.
	Pericolo di alta tensione, è vietato collegare e scollegare i fili, smontare il tolario e sostituire la apparecchiature in condizioni di tensione.		Messa a terra di protezione.

03/Dimensioni del prodotto

HPS-2.5-350, HPS-2.5-400,

HPS-2.5-600, HPS-2.5-800,

HPS-2.5-1000, HPS-2.5-1200,

HPS-2.5-1600, HPS-2.5-2000,

HPS-2.5-2400

510mm 190mm Haier 810mm

/Linee Guida Per L'installazione

/Linee Guida Per L'installazione

04/Introduzione al prodotto

(1) Schemo di visualizzazione (2) Ingresso fotovoltaico positivo (3) Ingresso fotovoltaico negativo

(4) Porta di comunicazione (5) Porta di rete

(8) Porta EPS

(6) Antenna Wifi (7) Interruttore di avvio

(10) Punto di messa a terra esterno(9) Targhetta del prodotto

05/Requisiti di installazione

Adatto per interni, soggiorno, balcone, giardino, tenda da sole e altri ambienti domestici.

+20℃ -10℃ IP54

Assicura la copertura del segnale di rete Wifi.

2.4G

Al momento dell'installazione, è necessario riservere uno spazio di 50 cm a destra e a sinistra per garantire la dissipazione del calore e i requisiti di isolamento di sicurezza durante l'installazione.

Installazione senza inclinazione. Quando si installa il prodotto,

assicurarsi che non ci siano oggetti infiammabili, esplosivi o altri oggetti pericolosi nelle vicinanze.

/Fasi di installazione

• Prima di forare, assicurarsi di evitare le linee di alimentazione sulla parete per evitare pericolli!
- Posizionare la piastra a muro in verticale sulla parete. Si consiglia di selezionare i fori indicati nell'immagine, sognare la posizione di foratura e praticare i fori, mantenendo una profondità superiore a 60 mm.

Fase 1

Per prima cosa, estrarre il prodotto dalla scatola.

Durante l'installazione, assicurarsi che il prodotto si trovi ad almeno 50 cm di distanza dai lati della parete e garantire la dissipazione del calore. Il prodotto deve essere installato in un ambiente impermeabile, asciutto e ventilato.

In base al modello di carta di posizionamento, posizionarlo sulla parete, segnare la posizione dei fori di montaggio e praticare i fori con un trapano a percussione.

Utilizzare un aspirapolvere per pulire la polvere all'interno dei fori, rimuovere le viti di espansione, inserire i dadi di espansione nei fori e utilizzare un martello di gomma per inserire completamente i dadi di espansione nei fori.

/Linee Guida Per L'installazione

Fase 5

Installare il supporto a parete.

Rimuovere le quattro viti del pannello posteriore sul retro del prodotto, avendo cura di conservare le viti.

Collegare i cavi PV+, PV- e AC preparati alle posizioni appropriate sul prodotto, assicurandosi che i collegamenti siano intatti, quindi reinstallare la piastra posteriore.

Allineare i fori di montaggio sul retro del prodotto e inserire la staffa di fissaggio dall'alto verso il basso, assicurandosi che il prodotto possa essere posizionato sul pavimento, ovvero che il prodotto sia fissato e installato.

/Linee Guida Per L'installazione

/Connessione del sistema

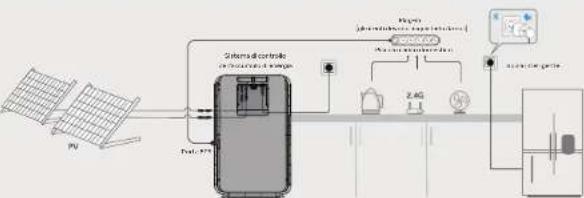

• Prima di effettuare il collegamento alla rete, assicurarsi che la tensione e la frequenza della rete soddisfino i requisitidel sistema di controllo dell'accumulo di energia. Per i parametri dettagliati, fare riferimento a "Parametri tecnici" nel manuale d'uso; in caso contrario, è necessario contattare la società elettrica per risolvere il problema.
• Verificare i requisiti del proprio Paese se è necessario ottenere l'autorizzazione di accesso della società elettrica locale per collegare il sistema di accumulo di energia alla rete elettrica;
• È necessario acquistare le schede di potenza per il collegamento delle porte di uscita dell'EPS alla rete.
• Prima di collegare i PV moduli, e per evitare danni non coperti da garanzia, verificare la configurazione scelta rispetto ai parametri principali. Verificare che la potenza dell'impianto (Pmax) non superi i 1200W, che la somma delle correnti (Imp) di ciascun pannello della configurazione in parallelo sia inferiore a 28A e che la somma delle tensioni (Voc) di ciascun pannello della configurazione in serie sia inferiore a 150V.

/Controllo prima dell'accensione

Elementi di controllo Criteri di accettazione
Installazione dell'apparecchiatura in posizione	L'apparecchiatura è installata correttamento, in modo stabile e affidabile.
Disposizione corretta dei cavi	La disposizione dei cavi è ragionevole e soddisfa i requisiti dell'utente.
Regolazione corretta dei cavi	Legare il nastro in modo uniforme e non lasciare spigoli vivi nel ritaglio.
Disconnessione dell'interruttore	L'interruttore di avvio del prodotto è spento, il LED e il display LCD sono spenti.
Collegamenti dei cavi in posizione	I collegamenti DC, AC e di comunicazione sono corretti, solidi e affidabili.
Backplane montato	Il backplane è installato in posizione.
L'ambiente di installazione soddisfa i requisiti	Spazio di installazione ragionevole, ambiente pulito e ordinato, nessun residuo di costruzione.

/Linee Guida Per L'installazione

/Linee Guida Per L'installazione

10/Procedura di test

Schritt 1: Verificare che il collegamento del cablaggio esterno sia normale;

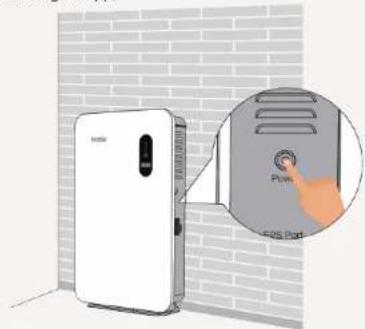

Schritt 2: Premere l'interruttore di avvio sul lato destro del prodotto;

Schritt 3: Alla prima accensione, verificare che lo schermo LCD sia acceso e che l'indicatore LED sia rosso.

Schritt 4: Impostare il prodotto e osservare le condizioni di lavoro attraverso la Nahui Intelligent App;

10/Connessione all'app

- Scansionare Il codice QR o inserire Il link per scaricare l'APP sul telefono e seguire le istruzioni per la registrazione/il login;

- indirizzo di download APP Android e IOS:

https://server-hr.shuoxd.com:8443/resources/odm/download-hr.html

* Per i contenuti più dettagliati dell'app, consultare il manuale d'uso di Nahui Intelligent.

Nahui Intelligent APP Manuale d'uso

11/Definizione di indicatore luminosoo

- La spia LED + lo schermo LCD sono utilizzati come interfaccia di interazione uomo-macchina e l'indicatore LED sul pannello frontale dell'inverter può indicare lo stato di funzionamento attuale dell'inverter.

Indicatore	Colore	Spiegazione
[0220]	Il colore blu è sempre acceso	Scarica
	Il colore blu lampeggia	Carica
[4026]	Il verde è sempre acceso Il sistema è in fase di aggiornamento
[T828]	Il rosso è sempre acceso	Guasto o allarme del sistema

Indicatore LCD	Codici di errore
	Consultare il manuale dell'utente

Nota:

Se l'operazione di test fallisce, fare riferimento a "Codici di errore" nel Manuale dell'utente.
- Per la definizione degli indicatori, consultare la sezione "Definizione degli indicatori" del Manuale dell'utente.

* Per i contenuti più dettagliati dell'app. consultare il manuale d'uso di Nahui Intelligent.
