MANUAL DE USUARIO Gloria HPS-2.5-1200 HAIER
Nota importante 33-40
01. Nota importante 33
02. Detalles del paquete 34
03. Tamaño del producto 34
04. Presentación del producto 35
05. Installation Requirements 35
06. Pasos de instalación 36
07. Conexión del sistema 36
08. Comprobación antes del encendido 38
09. Procedimiento de prueba 39
10. Conexión de la App 39
11. Definición de luz indicadora 40
EN/Installation Guide
EN/Installation Guide
01/Important Note
- Este documento se actualizará de vez en cuando debido a actualizaciones del producto u otras razones. En ningún caso este documento sustituirá al manual de usuario y a las instrucciones de seguridad del producto.
- Antes de cualquier operación, lea atentamente el manual de usuario y las normas y especificaciones pertinentes, que puede obtener en el sitio web de www.nahui-newenergy.com.
- Lea completamente todos los manuales de funcionamiento del equipo, comprenda las cuestiones de seguridad relacionadas con el funcionamiento y familiarícese con las normas locales y los códigos de seguridad pertinentes para los sistemas eléctricos.
- Utilice herramientas aisladas y lleve equipo de protección personal cuando trabaje.
- El incumplimiento de los requisitos de este documento y del manual del usuario para las operaciones relacionadas con el equipo puede provocar lesiones o la muerte, o daños en el equipo, de los que Haier no se hará responsable.
02/Detalles del paquete
| Nombre NombreCantidad | Cantidad | ||
| Sistema controlador de almacenamiento de energía | 1 | Conjunto de pernos de expansión M8*60 | 2 |
| Soporte de pared | 1 | Guía rápida de instalación | 1 |
| Cable de extensión PV de 3 m | 2 | Papel localizador de instalación | 1 |
| Cable de AC de 1.5 m | 1 | Llave de boca | 1 |
| Enchufe inteligente | 1 | Contador o contador inteligente | Opcional |
Etiquetas de advertencia en los sistemas controladores de almacenamiento
| Antes de realizar operaciones de mantenimiento en el Energy Storage Controller System, deben desconectarse todas las conexiones de alimentación externas. | Existe una alta tensión cuando el acumulador está energizado y una tensión residual cuando el acumulador está desenergizado, que debe descargarse a una tensión segura. | ||
| La temperatura de las superficies calientes del equipo puede ser superior a 60°C, por lo que hay que tener cuidado con las quemaduras. | Lea las instrucciones antes de poner en funcionamiento el sistema Energy Storage Controller. | ||
| Peligro de alta tensión, está prohibido conectar desconectar cables, desmontar el chasis sustituir el equipo en condiciones de tensión. | Toma de tierra de protección. |
03/Tamaño del producto
HPS-2.5-350, HPS-2.5-400,
HPS-2.5-600, HPS-2.5-800,
HPS-2.5-1000, HPS-2.5-1200,
HPS-2.5-1600, HPS-2.5-2000,
HPS-2.5-2400
/Nota importante

/Nota importante
04/Presentación del producto
(2) Puerto positivo de entrada fotovoltaica
(3) Puerto negativo de entrada fotovoltaica
(4) Puerto de comunicación (5) Puerto de red
(6) Antena Wifi
(7) Interruptor de arranque
(8) Puerto EPS
(9) Placa de características del producto
(10) Toma de tierra externa
Adecuado para interior, salón, balcón, jardín, toldo y otros lugares del hogar.

Asegura la cobertura de la señal de la red Wifi.

Instalación sin inclinación. Al instalar el producto, asegúrese de

que no hay artículos inflamables y explosivos u otros peligrosos alrededor.

06/Pasos de instalación
- Asegúrese de evitar las líneas de servicios públicos en la pared antes de taladrar para evitar peligros. - Coloque la placa verticalmente en la pared. Se recomienda seleccionar los agujeros mostrados en la imagen, marcar la posición de perforación y taladrar los agujeros, manteniendo la profundidad de los agujeros superior a 60mm.
Paso 1
En primer lugar, saque el producto de la caja.

Al instalarlo, asegúrese de que el producto esté a una distancia mínima de 50 cm de los lados de la pared y garantice la disipacióndel calor. Debe instalarse en un entorno impermeable, seco y ventilado.
De acuerdo con la plantilla de papel de posicionamiento, colóquelo en la pared, marque la posición de los agujeros de montaje y haga los agujeros con un taladro de impacto.
Utilice un aspirador para limpiar el polvo del interior de los orificios, retire los tornillos de expansión, inserte las tuercas de expansión en los orificios y utilice un mazo de goma para insertar completamente las tuercas de expansión en los orificios.

Paso 5
Instale el soporte de pared.

Paso 6
Retire los cuatro tornillos del panel trasero de la parte posterior del producto, teniendo cuidado de guardar los tornillos.

Paso 7
Conecte los cables PV+, PV- y AC preparados a las ubicaciones correspondientes del producto, asegurándose de que las conexiones estén intactas, y vuelva a instalar la placa posterior.

Alinee los orificios de montaje de la parte posterior del producto e inserte el soporte de fijación de arriba a abajo, asegurándose de que el producto puede colocarse en el suelo, es decir, el producto está fijado e instalado.

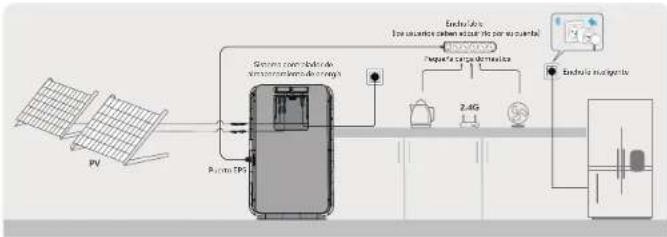

07/Conexión del sistema
- Antes de conectarse a la red, asegúrese primero de que la tensión y la frecuencia de la red cumplen los requisitos del sistema Energy Storage Controller. Para conocer los parámetros detallados, consulte «Parámetros técnicos» en el manual del usuario; de lo contrario, deberá ponerse en contacto con la compañía eléctrica para resolver el problema.
- Comprueba los requisitos de tu país si necesitas obtener el permiso de acceso de la compañía eléctrica local para conectar el sistema controlador de almacenamiento de energía a la red eléctrica;
- La regleta conectada entre el puerto de salida EPS y la rejilla debe ser adquirida por usted mismo.
- Antes de conectar los módulos PV, y para evitar cualquier daño no cubierto por la garantía, verifique la configuración elegida en función de los parámetros principales. Verifique que la potencia de la instalación (Pmax) no supere los 1200W, que la suma de las corrientes (Imp) de cada panel de configuración en paralelo sea inferior a 28A, y que la suma de las tensiones (Voc) de cada panel de configuración en serie sea inferior a 150V.
08/Comprobación antes del encendido
| Elementos de inspección Criterios de aceptación | |
| Instalación del equipo en su sitio | El equipo está instalado de forma correcta, firme y fiable. |
| Disposición correcta de los cables | La disposición de los cables es razonable y cumple los requisitos del usuario. |
| Buen flejado | Ate la cinta uniformemente y no deje esquinas afiladas en el recorte. |
| Desconexión del interruptor | El interruptor de arranque del producto está apagado. el LED y la pantalla LCD están apagados. |
| Conexiones de cables en su sitio | Las conexiones de DC, AC y comunicación son correctas, firmes y fiables |
| Placa base montada | La placa base está instalada en su sitio. |
| El entorno de instalación cumple los requisitos | Espacio de instalación razonable, entorno limpio y ordenado, sin residuos de construcción. |
09/Procedimiento de prueba
Paso 1: Compruebe si la conexión del mazo de cables externo es normal;

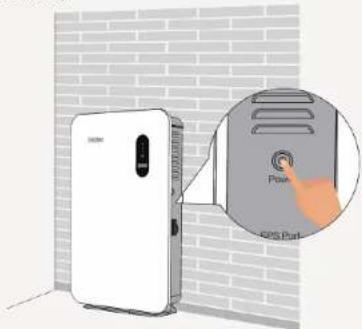

Paso 2: Pulse el interruptor de arranque situado en el lado derecho del producto;
Paso 3: Al encender por primera vez, observe si la pantalla LCD está encendida y el indicador LED está en rojo.
Paso 4: Configurar el producto y observar las condiciones de trabajo a través de la aplicación inteligente Nahui;

10/Conexión de la App
- Escanee el código QR o Introduzca el enlace para descargar la APP en su teléfono y siga las instrucciones para registrarse/iniciar sesión;
- Dirección de descarga de la APP Android/iOS:
https://server-hr.shuoxd.com:8443/resources/od m/download-hr.html
* Para obtener más información sobre la aplicación, consulte el Manual del usuario de Nahui Intelligent.


Nahui Intelligent APP Manual del usuario
11/Definición de luz indicadora
- La luz LED + la pantalla LCD se utilizan como interfaz de interacción hombre-máquina, y el indicador
- LED del panel frontal del inversor puede indicar el estado de funcionamiento actual del inversor.
| Indicador | Color | Explicación |
| [4023] | El color azul está siempre encendido | Descarga |
| Azul intermitente | Cargando | |
![]() | Verde siempre encendido El sistema se está actualizando | |
![]() | Rojo siempre encendido | Fallo o alarma del sistema |
| Indicador LCD | Códigos de fallo |
![]() | Consulte el manual del usuario |
! Nota:
- Si falla la operación de prueba, consulte «Códigos de fallo» en el Manual del usuario.
- Consulte la «Definición de los indicadores» en el Manual del usuario para conocer la definición de los indicadores.
