BEDIENUNGSANLEITUNG CL004G MAKITA

EN	Cordless Cleaner INSTRUCTION MANUAL 11
FR	Aspirateur sans Fil MANUEL D’INSTRUCTIONS 21
DE	Akku-Staubsauger BETRIEBSANLEITUNG 32
IT	Aspiratore a batteria ISTRUZIONI PER L’USO 43
NL	Accustofzuiger GEBRUIKSAANWIJZING 54
ES	Aspiradora Inalámbrica	MANUAL DE INSTRUCCIONES 65
PT	Aspirador de pó a bateria MANUAL DE INSTRUÇÕES 76
EL	Φορητή σκούπα ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ 87
TR	Akülü Süpürge KULLANMA KILAVUZU 98

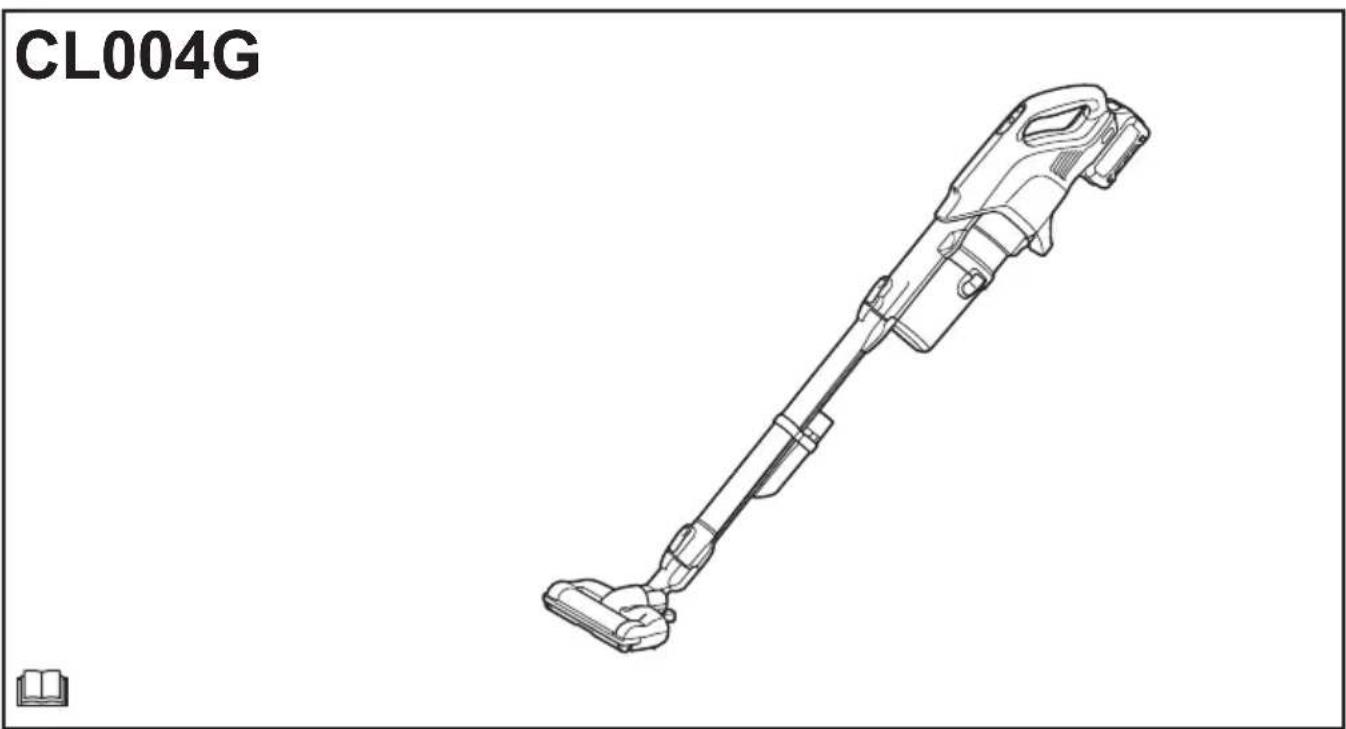

CL004G

• Für Benutzer in Europa: Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Kenntnissen benutzt werden, sofern sie eine Beaufsichtigung oder Anweisung bezüglich des sicheren Gebrauchs des Gerätes erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Für Benutzer in außereuropäischen Gebieten: Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kindern) mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen vorgesehen, es sei denn, sie haben eine Betreuung oder Unterweisung im Gebrauch des Gerätes von einer Person erhalten, die für ihre Sicherheit verantwortlich ist.
• Kinder müssen beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerät spielen.
• VORSICHT: Trennen Sie das Gerät vor der Durchführung von Wartungsarbeiten von der Stromversorgung. Führen Sie regelmäßig Wartungsarbeiten an dem Gerät durch.
• Wiederaufladbare Akkus müssen vor dem Aufladen aus dem Gerät entfernt werden.
• Um den Akku zu entfernen oder zu installieren, schieben Sie die Kartusche aus dem Werkzeug, während Sie den Knopf auf der Vorderseite der Kartusche drücken.
• Erschöpfte Akkus müssen aus dem Gerät entfernt und sicher entsorgt werden. Beachten Sie die örtlichen Vorschriften zur Entsorgung von Akkus.
• Falls das Gerät über einen längeren Zeitraum unbenutzt gelagert werden soll, sollten die Akkus entfernt werden.
  • Die Anschlussklemmen dürfen nicht kurzgeschlossen werden.

Zutreffende Akkus und Ladegeräte

Akku BL4020* / BL4025* / BL4040* / BL4040F* / BL4050F	* : Empfohlener Akku
Ladegerät DC40RA / DC40RB / DC40RC / DC40WA / BCC01 / BCC02

- Einige der oben aufgelisteten Akkus und Ladegeräte sind je nach Ihrem Wohngebiet eventuell nicht erhältlich.

⚠️WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgendwelcher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr.

TECHNISCHE DATEN

Modell: CL004G
Kapazität 250 mL
Dauerbetrieb (mit Akku BL4025)	1 (Leisemodus) ca. 60 min
	2 (Normaldrehzahlmodus) ca. 40 min
	3 (Hochdrehzahlmodus) ca. 20 min
	4 (Maximaldrehzahlmodus) ca. 14 min
Gesamtlänge (mit Rohr, Düse und Akku BL4025) 1.094 mm
Nennspannung 36 V - 40 V Gleichstrom
Nettogewicht		1,6 - 2,2 kg

• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
  • Die technischen Daten können von Land zu Land unterschiedlich sein.
• Das Gewicht schließt keine Zubehörteile, aber Akkus ein. Das niedrigste und höchste Kombinationsgewicht des Gerätes und der Akkus sind in der Tabelle angegeben.

Symbole

Nachfolgend werden Symbole beschrieben, die für das Gerät verwendet werden können. Machen Sie sich unbedingt vor der Benutzung mit ihrer Bedeutung vertraut.

	Betriebsanleitung lesen.
	Ein repräsentativer Akku, der für dieses Produkt geeignet ist.
	Berühren Sie nicht den rotierenden Teil der Bürstenrolle und den Bodenerkennungsschalter.
	Saugen Sie jeglichen Staub ab, der sich in den Lüftungsöffnungen angesammelt hat.
Ni-MH Li-ion	Nur für EU-LänderAufgrund des Vorhandenseins gefährlicher Komponenten in der Ausrüstung können Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien sich negativ auf die Umwelt und die menschliche Gesundheit auswirken.Entsorgen Sie Elektro- und Elektronikgeräte oder Batterien nicht mit dem Hausmüll!In Übereinstimmung mit der Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien, verbrauchte Akkumulatoren und Batterien sowie ihrer Anpassung an nationales Recht sollten Elektro-Altgeräte, Batterien und Akkumulatoren gemäß den Umweltschutzbestimmungen getrennt gelagert und zu einer getrennten Sammelstelle für Siedlungsabfälle geliefert werden.Dies wird durch das am Gerät angebrachte Symbol der durchgestrichenen Abfalltonne auf Rädern angezeigt.

Vorgesehene Verwendung

Das Werkzeug ist für das Absaugen von Trockenstaub vorgesehen.

SICHERHEITSWAR- NUNGEN

Sicherheitswarnungen für Akku-Staubsauger

⚠️WARNUNG: WICHTIG! Alle Sicherheitswarnungen und Anweisungen VOR GEBRAUCH AUFMERKSAM LESEN. Eine Missachtung der Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

1. Das Gerät keinem Regen aussetzen. In Innenräumen aufbewahren.

2. Das Gerät darf nicht als Spielzeug benutzt werden. Wenn das Gerät von Kindern oder in deren Nähe benutzt wird, ist besondere Vorsicht geboten.

3. Nur gemäß der Beschreibung in dieser Anleitung benutzen. Nur vom Hersteller empfohlene Zusatzvorrichtungen verwenden.
4. Nicht mit beschädigtem Akku benutzen. Falls das Gerät nicht ordnungsgemäß funktioniert, fallen gelassen, beschädigt, im Freien liegen gelassen wurde oder ins Wasser gefallen ist, bringen Sie es zu einem Kundenzentrum.
5. Fassen Sie das Gerät nicht mit nassen Händen an.
6. Stecken Sie keine Gegenstände in die Öffnungen. Benutzen Sie das Gerät nicht mit einer blockierten Öffnung; halten Sie es frei von Staub, Fusseln, Haaren und Fremdkörpern, die den Luftstrom behindern können.
7. Halten Sie Haare, lose Kleidung, Finger und alle Körperteile von den Öffnungen und beweglichen Teilen fern.
8. Schalten Sie sämtliche Bedienelemente aus, bevor Sie den Akku abnehmen.
9. Lassen Sie bei der Reinigung von Treppen besondere Vorsicht walten.
10. Verwenden Sie das Gerät nicht zum Aufsaugen von brennbaren oder feuergefährlichen Flüssigkeiten, wie z. B. Benzin, und benutzen Sie es auch nicht in der Nähe solcher Flüssigkeiten.
11. Verwenden Sie nur das vom Hersteller gelieferte Ladegerät zum Aufladen.
12. Saugen Sie keine brennenden oder rauchenden Gegenstände auf, wie z. B. Zigaretten, Streichhölzer oder heiße Asche.
13. Benutzen Sie das Gerät nicht ohne angebrachten Staubsack und/oder Filter.
14. Laden Sie den Akku nicht im Freien.
15. Laden Sie den Akku nur mit dem vom Hersteller vorgeschriebenen Ladegerät. Ein Ladegerät, das für einen Akkutyp geeignet ist, kann bei Verwendung mit einem anderen Akku eine Brandgefahr darstellen.
16. Benutzen Sie Geräte nur mit den ausdrücklich vorgeschriebenen Akkus. Bei Verwendung irgendwelcher anderer Akkus besteht Verletzungs- und Brandgefahr.
17. Bewahren Sie den Akku bei Nichtgebrauch nicht zusammen mit Metallgegenständen, wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben, und anderen kleinen Metallteilen auf, welche die Kontakte kurzschließen können.
18. Bei Missbrauch kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie Kontakt mit dieser Flüssigkeit. Falls Sie versehentlich mit der Flüssigkeit in Berührung kommen, spülen Sie die betroffenen Stellen mit Wasser ab.
19. Verwenden Sie keine Akkus oder Geräte, die beschädigt oder modifiziert sind. Beschädigte oder modifizierte Akkus können unvorhersehbares Verhalten zeigen, das zu einem Brand, einer

Explosion oder Verletzungsgefahr führen kann.

1. Setzen Sie einen Akku oder ein Gerät nicht Feuer oder übermäßigen Temperaturen aus. Bei Einwirkung von Feuer oder Temperaturen über 130 °C kann es zu einer Explosion kommen.
2. Befolgen Sie alle Ladeanweisungen, und laden Sie den Akku bzw. das Gerät nicht außerhalb des in den Anweisungen angegebenen Temperaturbereichs. Wird der Ladevorgang unsachgemäß oder bei Temperaturen außerhalb des angegebenen Bereichs durchgeführt, kann es zu einer Beschädigung des Akkus und erhöhter Brandgefahr kommen.
3. Lassen Sie nicht zu, dass Sie aufgrund der Vertrautheit, die Sie durch häufigen Gebrauch von Werkzeugen erworben haben, selbstzufrieden werden und die Sicherheitsprinzipien der Werkzeuge missachten. Eine achtlose Handlung kann innerhalb von Sekundenbruchteilen schwere Verletzungen verursachen.

BEWAHREN SIE DIESE ANLEITUNG AUF.

ZUSÄTZLICHE SICHERHEITSREGELN

Dieses Gerät ist für Haushaltsgebrauch vorgesehen.

1. Lesen Sie diese Gebrauchsanleitung und die Gebrauchsanleitung des Ladegerätes vor der Benutzung aufmerksam durch.
2. Unterlassen Sie das Aufsaugen der folgenden Materialien:

— Heiße Materialien, wie z. B. brennende Zigaretten oder durch Schleifen/ Schneiden von Metall erzeugte Funken/ Metallstaub
— Brennbare Materialien, wie z. B. Benzin, Verdünner, Petroleum oder Lack
— Explosive Materialien, wie Nitroglycerin
— Zündfähige Materialien, wie z. B. Aluminium, Zink, Magnesium, Titan, Phosphor oder Celluloid
— Nassen Schmutz, Wasser, Öl oder dergleichen
— Harte Gegenstände mit scharfen Kanten, wie z. B. Holzspäne, Metalle, Steine, Glas, Nägel, Nadeln oder Rasierklingen
— Klumpen bildendes Pulver, wie z. B. Zement oder Toner
— Leitfähiger Staub, wie z. B. Metall- oder Kohlenstaub
— Feine Partikel, wie z. B. Betonstaub Solche Handlungen können einen Brand, Verletzungen und/oder Sachschäden verursachen.

1. Brechen Sie den Betrieb sofort ab, wenn Sie irgendetwas Ungewöhnliches bemerken.

2. Falls Sie den Staubsauger fallen lassen oder anstoßen, überprüfen Sie ihn vor der Benutzung sorgfältig auf Risse oder Beschädigung.

3. Bringen Sie das Gerät nicht in die Nähe von Öfen oder anderen Wärmequellen.

4. Blockieren Sie nicht die Einlassöffnung oder die Belüftungsöffnungen.

BEWAHREN SIE DIESE ANLEITUNG AUF.

Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.
2. Unterlassen Sie Zerlegen oder Manipulieren des Akkus. Es kann sonst zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion kommen.
3. Falls die Betriebszeit beträchtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch Regen aus.

Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

1. Lagern und benutzen Sie das Werkzeug und den Akku nicht an Orten, an denen die Temperatur 50 °C erreichen oder überschreiten kann.
2. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.
3. Unterlassen Sie Nageln, Schneiden, Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion führen.
4. Benutzen Sie keine beschädigten Akkus.
5. Die enthaltenen Lithium-Ionen-Akkus unterliegen den Anforderungen der Gefahrengut-Gesetzgebung.

Für kommerzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden.

Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für

Gefahrengut erforderlich. Bitte beachten Sie möglicherweise ausführlichere nationale Vorschriften. Überkleben oder verdecken Sie offene Kontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.

1. Entfernen Sie den Akku zum Entsorgen vom Werkzeug, und entsorgen Sie ihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.
2. Verwenden Sie die Akkus nur mit den von Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einem Brand, übermäßiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen.
3. Soll das Werkzeug längere Zeit nicht benutzt werden, muss der Akku vom Werkzeug entfernt werden.
4. Bei und nach dem Gebrauch kann der Akku heiß werden, was Verbrennungen oder Niedertemperaturverbrennungen verursachen kann. Beachten Sie die Handhabung von heißen Akkus.
5. Berühren Sie nicht den Anschlusskontakt des Werkzeugs unmittelbar nach dem Gebrauch, da er heiß genug werden kann, um Verbrennungen zu verursachen.
6. Achten Sie darauf, dass sich keine Späne, Staub oder Schmutz in den Anschlusskontakten, Löchern und Nuten des Akkus absetzen. Es könnte sonst zu Erhitzung, Brandauslösung, Bersten und Funktionsstörungen des Werkzeugs oder des Akkus kommen, was zu Verbrennungen oder Personenschäden führen kann.
7. Wenn das Werkzeug den Einsatz in der Nähe einer Hochspannungs-Stromleitung nicht unterstützt, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung. Dies kann zu einer Funktionsstörung oder Betriebsstörung des Werkzeugs oder des Akkus führen.
8. Halten Sie die Batterie von Kindern fern.

DIESE ANWEISUNGEN AUFBEWAHREN.

⚠ VORSICHT: Verwenden Sie nur Original-Makita-Akkus. Die Verwendung von Nicht-Original-Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Bränden, Personenschäden und Beschädigung führen. Außerdem wird dadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig.

Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpft ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.

2. Unterlassen Sie erneutes Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.

3. Laden Sie den Akku bei Raumtemperatur zwischen 10 – 40 °C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.
4. Wenn Sie den Akku nicht benutzen, nehmen Sie ihn vom Werkzeug oder Ladegerät ab.
5. Der Akku muss geladen werden, wenn er lange Zeit (länger als sechs Monate) nicht benutzt wird.

FUNKTIONSBE- SCHREIBUNG

A VORSICHT: Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen des Werkzeugs stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist.

Anbringen und Abnehmen des Akkus

▲ VORSICHT: Schalten Sie das Werkzeug stets aus, bevor Sie den Akku anbringen oder abnehmen.
⚠ VORSICHT: Halten Sie das Werkzeug und den Akku beim Anbringen oder Abnehmen des Akkus sicher fest. Wenn Sie das Werkzeug und den Akku nicht sicher festhalten, können sie Ihnen aus der Hand rutschen, was zu einer Beschädigung des Werkzeugs und des Akkus und zu Körperverletzungen führen kann.

Richten Sie zum Anbringen des Akkus dessen Führungsfeder auf die Nut im Gehäuse aus, und schieben Sie den Akku hinein. Schieben Sie ihn vollständig ein, bis er mit einem leisen Klicken einrastet. Wenn Sie die rote Anzeige sehen können, wie in der Abbildung gezeigt, ist der Akku nicht vollständig verriegelt.

Ziehen Sie den Akku zum Abnehmen vom Werkzeug ab, während Sie den Knopf an der Vorderseite des Akkus verschieben.

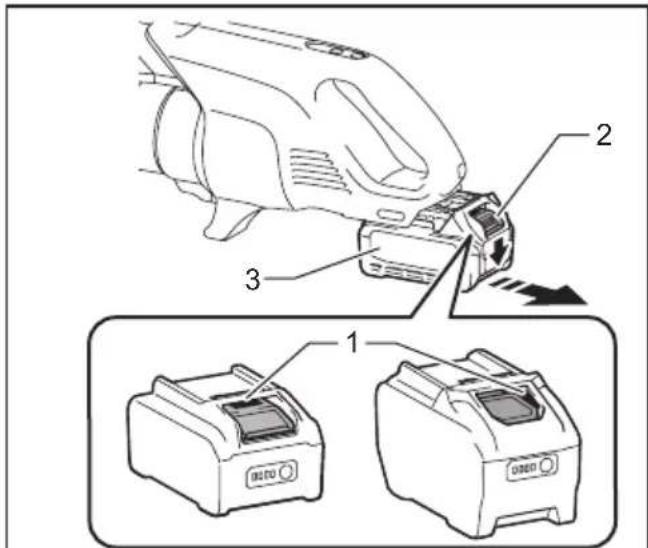

▶ Abb.1: 1. Rote Anzeige 2. Knopf 3. Akku

⚠ VORSICHT: Schieben Sie den Akku stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sichtbar ist. Anderenfalls kann er aus dem Werkzeug herausfallen und Sie oder umstehende Personen verletzen.
⚠ VORSICHT: Unterlassen Sie Gewaltanwendung beim Anbringen des Akkus. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.

Werkzeug/Akku-Schutzsystem

Das Werkzeug ist mit einem Werkzeug/Akku-Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung des Motors automatisch ab, um die Lebensdauer von Werkzeug und Akku zu verlängern. Das Werkzeug bleibt während des Betriebs automatisch stehen, wenn das Werkzeug oder der Akku einer der folgenden Bedingungen unterliegt.

Überlastschutz

Das Werkzeug/der Akku wird auf eine Weise benutzt, die eine ungewöhnlich hohe Stromaufnahme bewirkt. Schalten Sie in dieser Situation das Werkzeug aus, und brechen Sie die Arbeit ab, die eine Überlastung des Werkzeugs verursacht hat. Schalten Sie dann das Werkzeug wieder ein, um neu zu starten.

Überhitzungsschutz

Das Werkzeug/der Akku ist überhitzt. Lassen Sie das Werkzeug/den Akku in dieser Situation abkühlen, bevor Sie das Werkzeug wieder einschalten.

Überentladungsschutz

Die Akku-Restkapazität ist zu niedrig, und das Werkzeug funktioniert nicht. Nehmen Sie in dieser Situation den Akku ab, und laden Sie ihn auf.

Schutz gegen andere Ursachen

Das Schutzsystem ist auch für andere Ursachen ausgelegt, die eine Beschädigung des Gerätes verursachen könnten, und ermöglicht, dass das Gerät automatisch stehen bleibt. Führen Sie alle folgenden Schritte aus, um die Ursachen zu beseitigen, wenn das Gerät vorübergehend zum Stillstand gekommen ist oder im Betrieb stehen geblieben ist.

1. Schalten Sie das Gerät aus und dann wieder ein, um es neu zu starten.
2. Laden Sie den/die Akku(s) auf oder tauschen Sie ihn/sie gegen einen aufgeladenen Akku/aufgeladene Akkus aus.
3. Lassen Sie das Gerät und den/die Akku(s) abkühlen.

Falls die Wiederherstellung des Schutzsystems keine Besserung bringt, wenden Sie sich an Ihre lokale Makita-Kundendienststelle.

Anzeigen der Akku-Restkapazität

Drücken Sie die Prüftaste am Akku, um die Akku-Restkapazität anzuzeigen. Die Anzeigelampen leuchten wenige Sekunden lang auf.

▶ Abb.2: 1. Anzeigelampen 2. Prüftaste

Anzeigelampen Restkapazität
Erleuchtet Aus Blinkend
			75% bis 100%
			50% bis 75%

Anzeigelampen Restkapazität
Erleuchtet Aus Blinkend
			25% bis 50%
			0% bis 25%
			Den Akku aufladen.
			Möglicherweise liegt eine Funktionsstörung im Akku vor.

HINWEIS: Abhängig von den Benutzungsbedingungen und der Umgebungstemperatur kann die Anzeige geringfügig von der tatsächlichen Kapazität abweichen.

HINWEIS: Die erste (äußerste linke) Anzeigelampe blinkt, wenn das Akku-Schutzsystem aktiv ist.

Schalterfunktion

Drücken Sie zum Einschalten des Staubsaugers einfach die EIN/AUS-Taste. Drücken Sie zum Ausschalten die EIN/AUS-Taste erneut.

Durch Drücken der Saugkraft-Umschalttaste können Sie die Saugkraft des Staubsaugers in vier Stufen umschalten. Mit jedem Drücken dieser Taste werden die Modi Leise/Normal/Hoch/Max in einem Zyklus wiederholt.

Stufe Anzeige Modus
1		Leisemodus
2		Normaldrehzahlmodus
3		Hochdrehzahlmodus
4		Maximaldrehzahlmodus

▶ Abb.3: 1. Saugkraft-Umschalttaste 2. EIN/AUS-Taste

HINWEIS: Der Staubsauger beginnt den Betrieb mit der gleichen Saugkraft wie beim letzten Betrieb.

Einschalten der Lampe

⚠ VORSICHT: Blicken Sie nicht direkt in die Lampe oder die Lichtquelle.

Um die Lampe einzuschalten, drücken Sie die Saugkraft-Umschalttaste. Die Lampe erlischt nach ungefähr 10 Sekunden. Während des Betriebs des Staubsaugers leuchtet die Lampe. Die Lampe erlischt ungefähr 10 Sekunden nach dem Stoppen des Betriebs.

HINWEIS: Wenn die Akku-Restkapazität niedrig wird, beginnt die Lampe zu blinken. Der Zeitpunkt, zu dem die Lampe zu blinken beginnt, hängt von der Temperatur am Arbeitsplatz und dem Zustand des Akkus ab.

▶ Abb.4: 1. Saugkraft-Umschalttaste 2. EIN/AUS-Taste 3. Lampe

Düse mit Bürstenrolle

⚠ VORSICHT: Halten Sie, während das Gerät eingeschaltet ist, Gesicht und Hände von der Düse fern und berühren Sie nicht den Bodenerkennungsschalter. Anderenfalls kann es zu Verletzungen kommen.

⚠ VORSICHT: Fixieren Sie den Bodenerkennungsschalter nicht in der aktivierten Position. Anderenfalls kann es zu Verletzungen kommen.

▶ Abb.5: 1. Bodenerkennungsschalter 2. Bürstenrolle

Um die Bürstenrolle zu drehen, platzieren Sie die Düse auf dem Boden, so dass der Bodenerkennungsschalter aktiviert wird, und schalten Sie das Gerät ein. Um die Bürstenrolle anzuhalten, schalten Sie das Gerät aus.

HINWEIS: Wenn das Gerät eine Überlastung der Bürstenrolle erkennt, blinkt die Betriebsart-Anzeigelampe in der gewählten Betriebsart und die Bürstenrolle hört auf, sich zu drehen. Lesen Sie in diesem Fall den Abschnitt „Fehlersuche“, um die Ursache für das Blinken zu entfernen.

▶ Abb.6: 1. Betriebsart-Anzeigelampe

BEZEICHNUNG DER TEILE

Länderspezifisch

▶ Abb.7

1 250 mLStaubsammelbehälter(Sonderzubehör)	2	Netzfilter	3	Zyklonkörper	4	Hochleistungsfilter(Filterrahmen in Grau)(Sonderzubehör)
5 HEPA-Filter(Filterrahmen in Weiß)(Sonderzubehör)	6 Staubsauger-Hauptteil 7 Handschlaufe				-	-

MONTAGE

⚠ VORSICHT: Vergewissern Sie sich vor der Ausführung von Arbeiten am Werkzeug stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist.

⚠VORSICHT: Achten Sie darauf, dass Sie die Filter ordnungsgemäß am Staubsauger anbringen. Bei Filtern mit Löchern oder nicht ordnungsgemäß angebrachten Filtern kann Staub in das Motorgehäuse gelangen. Dies kann einen Motorausfall oder Brände verursachen.

Montieren und Demontieren von Sauggeräteaufsätzen

⚠ VORSICHT: Prüfen Sie nach der Anbringung von Aufsätzen, ob sie sicher angebracht sind. Falls die Aufsätze unvollständig angebracht sind, können sie sich lösen und Personenschäden verursachen.

⚠ VORSICHT: Achten Sie darauf, dass Sie sich nicht die Finger einklemmen, wenn Sie alle Aufsätze und Komponenten installieren. Einklemmen von Fingern kann Verletzungen verursachen.

⚠ VORSICHT: Achten Sie beim Abnehmen des Aufsatzes darauf, dass Sie mit Ihrer Hand nicht gegen eine Wand usw. schlagen.

⚠ VORSICHT: Halten Sie Metallteile, Wasser und andere Fremdkörper von den Anschlüssen des Gerätes fern.

⚠ VORSICHT: Wenn Sie den Aufsatz mit rotierenden Teilen installieren, achten Sie darauf, dass Sie sich nicht die Finger in den rotierenden Teilen einklemmen.

Um den Aufsatz anzubringen, führen Sie ihn in den Saugeinlass des Staubsaugers ein, bis er einrastet. Vergewissern Sie sich, dass der Aufsatz verriegelt ist.

▶ Abb.8: 1. Saugeinlass 2. Aufsatz mit Verriegelungsfunktion 3. Raste (am Aufsatz)

ANMERKUNG: Achten Sie beim Anbringen des Aufsatzes mit Verriegelungsfunktion darauf, dass der Entriegelungsknopf am Staubsauger auf die Raste am Aufsatz ausgerichtet ist. Falls sie nicht ausgerichtet sind, wird der Aufsatz nicht verriegelt und kann sich vom Staubsauger lösen.

Um den Aufsatz zu entfernen, ziehen Sie ihn vom Staubsauger ab, während Sie den Entriegelungsknopf gedrückt halten.

▶ Abb.9: 1. Entriegelungsknopf (der Verriegelungsfunktion) 2. Aufsatz mit Verriegelungsfunktion

HINWEIS: Es können auch Düsen ohne Bürstenrolle und Aufsätze ohne Verriegelungsfunktion installiert werden.

BETRIEB

⚠ VORSICHT: Bringen Sie Ihr Gesicht beim Betrieb des Staubsaugers nicht in die Nähe der Ventilationsöffnung. Falls Fremdkörper in die Augen geblasen werden, kann dies zu Verletzungen führen.

⚠VORSICHT: Vergewissern Sie sich vor Gebrauch, dass alle Anbauteile und Komponenten ordnungsgemäß befestigt sind.

ANMERKUNG: Vermeiden Sie es, den Staubsauger in einer horizontalen oder nach oben gerichteten Position zu benutzen. Anderenfalls kann der Netzfilter verstopft werden.

ANMERKUNG: Benutzen Sie den Staubsauger immer mit installierten Filtern. Wenn Sie den Staubsauger ohne Filter benutzen, kann es zu einer Fehlfunktion des Motors kommen.

ANMERKUNG: Leeren Sie den Staubsammelbehälter in der Zykloneinheit, wenn sich Staub angesammelt hat. Fortgesetzter Gebrauch führt zu einer Abschwächung der Saugkraft.

Die Zykloneinheit trägt dazu bei, die in den Staubsauger eindringende Staubmenge zu reduzieren und die Saugleistung zu verbessern, wobei der Staub einfach und leicht entsorgt werden kann.

Reinigen (Saugen)

Düse mit Bürstenrolle + Verlängerungsrohr (gerades Rohr)

Das Verlängerungsrohr wird zwischen Düse und Staubsauger angebracht. Diese Anordnung ist praktisch, um einen Teppich und den Fußboden im Stehen zu saugen.

▶ Abb.10: 1. Staubsauger-Hauptteil
2. Verlängerungsrohr 3. Düse

Düse mit Bürstenrolle

Bringen Sie die Düse an, um Tische, Pulte, Möbelstücke usw. abzusaugen. Die Düse lässt sich leicht aufstecken.

▶ Abb.11: 1. Düse

Spitzdüse

Bringen Sie die Spitzdüse an, um Ecken und Ritzen eines Autos oder Möbelstücks zu reinigen.

▶ Abb.12: 1. Spitzdüse 2. Staubsauger-Hauptteil

Sie können die Spitzdüse im Düsenhalter aufbewahren. Um den Düsenhalter anzubringen, richten Sie den kurzen Arm des Düsenhalters zwischen den unteren Vorsprüngen des Verlängerungsrohrs aus, und bringen Sie dann den langen Arm des Düsenhalters zwischen den oberen Vorsprüngen des Verlängerungsrohrs an. Zum Entfernen des Düsenhalters ist das Montageverfahren umgekehrt anzuwenden.

▶ Abb.13: 1. Düsenhalter 2. Kurzer Arm 3. Langer Arm 4. Unterer Vorsprung 5. Oberer Vorsprung 6. Spitzdüse 7. Verlängerungsrohr

A VORSICHT: Achten Sie darauf, dass keine Finger zwischen der Spitzdüse und dem Düsenhalter eingeklemmt werden. Einklemmen von Fingern kann Verletzungen verursachen.

Spitzdüse + Verlängerungsrohr (gerades Rohr)

Benutzen Sie diese Anordnung in engen Zwischenräumen, in die der Staubsauger selbst nicht hineinpasst, oder an schwer erreichbaren hohen Orten.

▶ Abb.14: 1. Spitzdüse 2. Verlängerungsrohr 3. Staubsauger-Hauptteil

Staubentleerung

⚠ VORSICHT: Leeren Sie den Staubsauger, bevor er voll wird oder die Saugleistung nachlässt.

⚠ VORSICHT: Achten Sie beim Zusammenbau darauf, dass Sie keine Finger zwischen dem Staubsammelbehälter und dem Zyklonkörper einklemmen.

Entsorgen Sie den angesammelten Staub wie folgt, bevor er die Markierung „MAX“ erreicht.

1. Richten Sie den Staubsaugerkopf nach unten, halten Sie den Staubsammelbehälter fest, und ziehen Sie ihn dann vom Zyklonkörper ab, während Sie die Entriegelungsknöpfe auf beiden Seiten des Staubsammelbehälters gedrückt halten.

▶ Abb.15: 1. Markierung „MAX“ 2. Staubsammelbehälter 3. Entriegelungsknopf (am Staubsammelbehälter) 4. Netzfilter

1. Entleeren Sie den Staubsammelbehälter, und reinigen Sie den Netzfilter vom anhaftenden Staub. ▶ Abb.16

2. Setzen Sie den Staubsammelbehälter wieder auf den Zyklonkörper, um ihn mit Klicks zu sichern.

▶ Abb.17: 1. Staubsammelbehälter
2. Entriegelungsknopf (am
Staubsammelbehälter) 3. Zyklonkörper

⚠ VORSICHT: Bei der Entnahme aus dem Staubsammelbehälter kann der Staub aufgewirbelt werden. Achten Sie darauf, dass kein Staub in Ihre Augen gelangt.

ANMERKUNG: Wenn der Staubsammelbehälter verschmutzt ist, nehmen Sie ihn heraus und waschen Sie ihn mit Wasser aus. Trocknen Sie den Staubsammelbehälter gründlich, bevor Sie ihn wieder zusammenbauen und benutzen.

ANMERKUNG: Falls die Saugkraft selbst nach der Entsorgung des Staubs und der Reinigung des Netzfilters nicht wiederhergestellt wird, prüfen Sie, ob Staub sich im Zyklonkörper angesammelt hat, oder ob eine Verstopfung aufgetreten ist.

WARTUNG

⚠ VORSICHT: Vergewissern Sie sich vor der Durchführung von Inspektions- oder Wartungsarbeiten stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist.

AVORSICHT: Achten Sie darauf, dass Sie die Filter ordnungsgemäß am Staubsauger anbringen. Bei Filtern mit Löchern oder nicht ordnungsgemäß angebrachten Filtern kann Staub in das Motorgehäuse gelangen. Dies kann einen Motorausfall oder Brände verursachen.

ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita-Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden.

Nach dem Gebrauch

⚠ VORSICHT: Wird der Staubsauger ohne irgendeine Stütze gegen eine Wand gelehnt, kann er umkippen, was zu Personenschäden oder einer Beschädigung des Staubsaugers führen kann.

▶ Abb.18

⚠ VORSICHT: Wenn Sie den Staubsauger gegen den Schreibtisch oder ein anderes Objekt lehnen, stellen Sie sicher, dass Sie den Haken sicher gegen das Objekt platzieren und den Staubsauger mit der Düse in Kontakt mit dem Boden stellen. Falls der Staubsauger umkippt, kann dies Personenschäden oder Schäden am Staubsauger verursachen.

▶ Abb.19: 1. Haken (am Staubsauger-Hauptteil)

Regelmäßige Wartung

ANMERKUNG: Reinigen Sie die Filter in der Zykloneinheit oder im Staubsauger selbst, wenn sie verstopft werden. Fortgesetzter Gebrauch im verstopften Zustand kann zu Erhitzung oder einer Fehlfunktion des Motors führen.

ANMERKUNG: Blasen Sie am Staubsauger und an den Filtern haftenden Staub nicht mit einem Druckluftspray ab. Dadurch wird der Staub in das Gehäuse geblasen und ein Ausfall verursacht.

ANMERKUNG: Entfernen Sie jeglichen Staub aus den Düsenöffnungen. Anderenfalls kann ein Brand oder eine Störung verursacht werden.

Zur Wiederherstellung der normalen Betriebsbedingungen ist eine routinemäßige Wartung erforderlich.

Staubsauger-Hauptteil

Wischen Sie die Außenseite (Staubsauger-Hauptteil) des Staubsaugers mit einem mit Seifenwasser angefeuchteten Tuch ab, und reinigen Sie die Ansaugöffnungen.

▶ Abb.20

Zykloneinheit und Filter

ANMERKUNG: Entstauben und reinigen Sie das Innere der Zykloneinheit und der Filter, wenn die Saugleistung unabhängig von der Menge des im Staubsmammelbehälter gesammelten Staubs nachlässt.

ANMERKUNG: Nachdem Sie die Filter gewaschen haben, lassen Sie sie vor Gebrauch gründlich trocknen. Unzureichend getrocknete Filter können schlechte Saugleistung verursachen und die Lebensdauer des Motors verkürzen.

ANMERKUNG: Installieren Sie die Filter nach der Reinigung unbedingt wieder vor der Benutzung. Wird der Staubsauger ohne Filter benutzt, kann Staub in das Motorgehäuse eindringen und eine Funktionsstörung verursachen.

Zykloneinheit

1. Klopfen Sie mehrmals mit der Hand auf die Zykloneinheit, um Staub zu entfernen, der an der Innenfläche der Zykloneinheit und am Filter haftet.

▶ Abb.21: 1. Zykloneinheit

1. Halten Sie die Zykloneinheit mit dem Saugeinlass nach unten fest und lösen Sie die Zykloneinheit langsam und gerade vom Staubsauger-Hauptteil, während Sie den Entriegelungsknopf an der Zykloneinheit gedrückt halten.

▶ Abb.22: 1. Zykloneinheit 2. Entriegelungsknopf (an der Zykloneinheit) 3. Staubsauger-Hauptteil

HINWEIS: Bei der Demontage der Zykloneinheit kann Staub herausfliegen. Es wird empfohlen, einen Müllsack unter die Zykloneinheit zu legen.

1. Drücken Sie den Filter zusammen und ziehen Sie ihn aus der Zykloneinheit heraus.

▶ Abb.23: 1. Filter

HINWEIS: Der zum Zeitpunkt der Lieferung installierte Filtertyp hängt von Ihrem Wohnsitz ab.

1. Entstauben Sie das Innere der Zykloneinheit und den Filter, und setzen Sie den Filter wieder in die Zykloneinheit ein.

▶ Abb.24

1. Platzieren Sie die Zykloneinheit wieder am Staubsauger-Hauptteil. Richten Sie die Raste der Zykloneinheit auf die Führungsnut des Staubsauger-Hauptteils aus. Schieben Sie dann die Zykloneinheit wieder auf den Staubsauger-Hauptteil, bis sie einrastet. Vergewissern Sie sich, dass die Zykloneinheit verriegelt ist und sich die Raste in der Führungsnut des Staubsauger-Hauptteils befindet.

▶ Abb.25: 1. Zykloneinheit 2. Führungsnut

1. Raste (an der Zykloneinheit)

2. Staubsauger-Hauptteil

Hochleistungsfilter

Sonderzubehör

1. Demontieren Sie die Zykloneinheit vom Staubsauger-Hauptteil.

2. Drücken Sie den Hochleistungsfilter zusammen und ziehen Sie ihn aus der Zykloneinheit heraus.

▶ Abb.26: 1. Hochleistungsfilter 2. Zykloneinheit

1. Wischen Sie den Hochleistungsfilter mit der Hand ab und schütteln Sie den Staub ab.

▶ Abb.27

1. Waschen Sie den Hochleistungsfilter in Seifenwasser, wenn er mit Staub und Schmutz verstopft ist. Lassen Sie ihn vor Gebrauch gründlich im Schatten trocknen.

▶ Abb.28

HINWEIS: Vermeiden Sie es, das Befestigungsende (Gummidichtungsring) des Hochleistungsfilters zu befestigen, wenn Sie ihn zum Trocknen aufhängen.

1. Halten Sie das Montageende des Hochleistungsfilters und drücken Sie es in die Zykloneinheit zurück.

▶ Abb.29: 1. Hochleistungsfilter 2. Zykloneinheit

HEPA-Filter

Sonderzubehör

ANMERKUNG: Unterlassen Sie Abreiben oder Abkratzen des HEPA-Filters mit harten Gegenständen, wie z. B. einer Bürste und einer Kratze.

1. Demontieren Sie die Zykloneinheit vom Staubsauger-Hauptteil.

2. Drücken Sie den HEPA-Filter (mit Hochleistungs-Vorfilter abgedeckt) zusammen und ziehen Sie ihn aus der Zykloneinheit heraus.

▶ Abb.30: 1. HEPA-Filter (mit Hochleistungs-Vorfilter abgedeckt) 2. Zykloneinheit

1. Demontieren Sie den Hochleistungs-Vorfilter durch Drehen von Hand vom HEPA-Filter.

▶ Abb.31: 1. Hochleistungs-Vorfilter 2. HEPA-Filter

1. Wischen Sie den Hochleistungs-Vorfilter und den HEPA-Filter mit der Hand ab und schütteln Sie den Staub ab.

▶ Abb.32

1. Waschen Sie den Hochleistungs-Vorfilter und den HEPA-Filter in Seifenwasser. Spülen Sie die Teile ab, lassen Sie sie vor Gebrauch im Schatten gründlich trocknen.

▶ Abb.33

HINWEIS: Vermeiden Sie es, das Befestigungsende (Gummidichtungsring) des HEPA-Filters zu befestigen, wenn Sie ihn zum Trocknen aufhängen.

1. Bringen Sie den Hochleistungs-Vorfilter am HEPA-Filter an.

▶ Abb.34: 1. Hochleistungs-Vorfilter 2. HEPA-Filter

1. Halten Sie das Montageende des HEPA-Filters (mit dem Hochleistungs-Vorfilter abgedeckt) und drücken Sie es in die Zykloneinheit zurück.

▶ Abb.35: 1. HEPA-Filter (mit Hochleistungs-Vorfilter abgedeckt) 2. Zykloneinheit

Zustandsorientierte Instandhaltung

ANMERKUNG: Vergewissern Sie sich, dass die Bürstenrolle fest im Montageteil der Düse sitzt und verriegeln Sie die untere Abdeckung sicher.

ANMERKUNG: Entfernen Sie Fäden und Haare, die sich in der Bürstenrolle verfangen haben.

Anderenfalls kann ein Brand oder eine Störung verursacht werden.

ANMERKUNG: Reinigen Sie den Netzfilter in der Zykloneinheit, wenn er verstopft ist. Fortgesetzter Gebrauch im verstopften Zustand kann zu Erhitzung oder einer Fehlfunktion des Motors führen.

ANMERKUNG: Entfernen Sie den Staub, wenn sich dieser an den Anschlüssen des Gerätes angesammelt hat. Anderenfalls kann ein Brand oder eine Störung verursacht werden.

ANMERKUNG: Entfernen Sie jeglichen Staub aus der Düsenöffnung. Anderenfalls kann ein Brand oder eine Störung verursacht werden.

Die Tiefen- und Punktreinigung muss entsprechend der Leistung Ihres Werkzeugs durchgeführt werden.

Düsenöffnung

Saugen Sie jeglichen Staub ab, der sich in den Düsenöffnungen angesammelt hat.

▶ Abb.36: 1. Düsenöffnung 2. Staubsaugerdüse

Bürstenrolle

ANMERKUNG: Waschen Sie die Bürstenrolle nicht. Waschen kann die Lebensdauer der Bürstenrolle verkürzen oder eine Fehlfunktion verursachen.

Entfernen Sie die Bürstenrolle und benutzen Sie eine Schere, um die Fäden und Haare von der Bürstenrolle zu entfernen, wenn die Bürstenrolle sich nicht mehr dreht oder wenn sich Fäden und Haare in der

Bürstenrolle verfangen haben.

1. Entriegeln Sie die Sicherungsscheibe und entfernen Sie die untere Abdeckung.
   ▶ Abb.37: 1. Sicherungsscheibe 2. Untere Abdeckung
2. Entfernen Sie die Bürstenrolle, und nehmen Sie dann die Kappe von der Bürstenrolle ab.
   ▶ Abb.38: 1. Bürstenrolle 2. Kappe
   HINWEIS: Falls die Borsten der Bürstenrolle kurz werden, ersetzen Sie die Bürstenrolle (Sonderzubehör) durch eine neue. Der Betrieb des Gerätes mit kurzen Bürstenrollenborsten führt zu einer schlechten Staubaufnahme.
3. Entfernen Sie Fäden und Haare mit einer Schere von der Bürstenrolle und den Staub von der Welle.
   ▶ Abb.39: 1. Welle
4. Entfernen Sie Fäden und Haare mit der Hand von der Drehwelle.
   ▶ Abb.40: 1. Drehwelle 2. Düse
5. Bringen Sie die Kappe an der Bürstenrolle an.
   ▶ Abb.41: 1. Kappe 2. Bürstenrolle
6. Schieben Sie die Bürstenrolle unter Ausrichtung des Drehwellenlochs auf die Drehwelle und installieren Sie dann die Bürstenrolle wie in der Abbildung gezeigt.
   ▶ Abb.42: 1. Drehwelle 2. Drehwellenloch 3. Bürstenrolle
7. Bringen Sie die untere Abdeckung an, indem Sie den Haken an der Spitze der unteren Abdeckung in das Düsenloch einhaken und die Sicherungsscheibe verriegeln.
   ▶ Abb.43: 1. Sicherungsscheibe 2. Untere Abdeckung 3. Haken (an der unteren Abdeckung) 4. Düsenloch

Netzfilter

Wenn der Staubsmammelbehälter schmutzig wird oder der Netzfilter verstopft ist, entfernen Sie die Teile, und waschen Sie sie mit Wasser. (Angaben zum Demontageverfahren finden Sie unter „Staubentleerung“.)

1. Halten Sie den Staubsammelbehälter fest, und ziehen Sie ihn dann vom Zyklonkörper ab, während Sie die Entriegelungsknöpfe auf beiden Seiten des Staubsammelbehälters gedrückt halten.
   ▶ Abb.44: 1. Staubsammelbehälter 2. Zyklonkörper
2. Entriegelungsknopf (am Staubsammelbehälter)
3. Drehen Sie den Netzfilter wie in der Abbildung gezeigt, um die Verriegelung zu lösen. Lösen Sie ihn dann vom Zyklonkörper.
   ▶ Abb.45: 1. Netzfilter
4. Zerlegen Sie den Netzfilter in drei Teile: Vorfilter, rohrförmiger Schwammfilter und Netzrohr.
   i Drücken Sie die Führungsstopper auf der Oberseite des Netzrohrs zusammen.
   ii Führen Sie die Führungsstopper nach unten durch das Führungsloch oben auf dem Vorfilter.

iii Ziehen Sie den Vorfilter entlang des rohrförmigen Schwammfilters und des Netzrohrs.

iv Nehmen Sie den rohrförmigen Schwammfilter aus dem Netzrohr heraus.

▶ Abb.46: 1. Vorfilter 2. Rohrförmiger Schwammfilter
3. Netzrohr 4. Führungsstopper
5. Führungsloch

1. Wischen Sie die Filter und das Netzrohr mit der Hand ab und schütteln Sie den Staub ab.

▶ Abb.47

1. Waschen Sie die Filter und das Netzrohr in Seifenwasser, wenn sie mit Staub und Schmutz verstopft sind. Lassen Sie sie vor Gebrauch gründlich im Schatten trocknen.

▶ Abb.48

1. Setzen Sie den Netzfilter wieder ein.

i Führen Sie den rohrförmigen Schwammfilter in den Vorfilter ein.

ii Führen Sie das Netzrohr in den rohrförmigen Schwammfilter und den Vorfilter ein, indem Sie die Führungsstopper oben auf dem Netzrohr durch das Führungsloch oben auf dem Vorfilter führen.

iii Schieben Sie das Netzrohr durch den rohrförmigen Schwammfilter und den Vorfilter, bis es mit einem Klick einrastet.

▶ Abb.49: 1. Vorfilter 2. Rohrförmiger Schwammfilter
3. Netzrohr 4. Führungsstopper
5. Führungsloch

1. Setzen Sie den Netzfilter wieder in den Zyklonkörper ein, und richten Sie dabei die Rasten am Netzfilter auf die Öffnungen am Ansaugstutzen des Zyklonkörpers aus. Drehen Sie den Netzfilter wie in der Abbildung gezeigt, bis die Rasten mit einem Klick ein-rasten. Vergewissern Sie sich, dass der Netzfilter sicher installiert ist.

▶ Abb.50: 1. Netzfilter 2. Zyklonkörper 3. Raste (am Netzfilter) 4. Öffnung

HINWEIS: Vergewissern Sie sich, dass der Hochleistungsfilter oder HEPA-Filter nicht zwischen Netzfilter und Zyklonkörper eingeklemmt wird, und bringen Sie den Netzfilter am Zyklonkörper an.

Luftkanäle in der Zykloneinheit

Eindringende Fremdkörper können die Luftkanäle in der Zykloneinheit verstopfen und beladene Luftströme blockieren. Entfernen Sie alle Hindernisse im Luftweg, wenn die Saugleistung merklich beeinträchtigt wird.

1. Halten Sie die Zykloneinheit mit dem Saugeinlass nach unten fest und lösen Sie die Zykloneinheit langsam und gerade vom Staubsauger-Hauptteil, während Sie den Entriegelungsknopf an der Zykloneinheit gedrückt halten.

▶ Abb.51: 1. Zykloneinheit 2. Entriegelungsknopf (an der Zykloneinheit)
3. Staubsauger-Hauptteil

HINWEIS: Bei der Demontage der Zykloneinheit kann Staub herausfliegen. Es wird empfohlen, einen Müllsack unter die Zykloneinheit zu legen.

1. Reinigen Sie die Luftkanäle von allen darin befindlichen Substanzen.

Es ist wahrscheinlich, dass sich ein Fremdkörper in der Nähe eines Lufteinlasses festsetzt.

▶ Abb.52: 1. Saugeinlass 2. Lufteinlass

1. Setzen Sie die Zykloneinheit wieder auf den Staubsauger-Hauptteil.

Fehlersuche

Bevor Sie eine Reparatur anfordern, überprüfen Sie bitte die folgenden Punkte.

Symptom Prüfbereich Abhilfeverfahren
Schwache Saugkraft Ist der Staubsammelbehälter oder das Innere der Zykloneinheit voller Staub?		Leeren Sie den Staubsmammelbehälter oder das Innere der Zykloneinheit.
		Sind die Filter verstopft? Entstauben oder waschen Sie den Hochleistungsfilter/HEPA-Filter/Netzfilter.
		Werden die Lufteinlasskanäle durch irgend etwas blockiert? Reinigen Sie die Luftöffnungen und -kanäle von Staub und Fremdkörpern.
		Ist der Akku entladen? Laden Sie den Akku auf.
Gerät funktioniert nicht Ist der Akku entladen? Laden Sie den Akku auf.
Geräusche und Vibrationen Sind	die Filter verstopft? Entstauben oder waschen Sie den Hochleistungsfilter/HEPA-Filter/Netzfilter.
	Werden Öffnungen oder Löcher durch irgend etwas blockiert? Düsen, Rohre und Luftöffnungen von jeglichem Staub und Fremdkörpern reinigen.
	Ist der Saugeinlass der Düse oder des Rohrs geschlossen? Den Saugeinlass der Düse und des Rohrs aufdecken und öffnen.
Stillstand der Bürstenrolle und Blinken der Betriebsart-Anzeigelampe	Haben sich Fäden und Haare in der Bürstenrolle verfangen? Lesen Sie den Abschnitt „Bürstenrolle“, um Fäden und Haare von der Bürstenrolle zu entfernen.
	Ist die Bürstenrolle korrekt an der Düse angebracht? Bringen Sie die Bürstenrolle korrekt an der Düse an.
	Sind die Düse und das Verlängerungsrohr (gerades Rohr) korrekt am Gerät angebracht? Bringen Sie die Düse und das Verlängerungsrohr (gerades Rohr) korrekt am Gerät an.
	Bleibt die Bürstenrolle stehen und blinkt die Betriebsart-Anzeigenlampe selbst dann, wenn die Bürstenrolle korrekt an der Düse angebracht ist und sich keine Fäden und Haare in der Bürstenrolle verfangen haben? Schalten Sie das Gerät aus und dann wieder ein. Falls die Betriebsart-Anzeigenlampe nach dem Wiederanlaufen des Gerätes nicht aufhört zu blinken, warten Sie etwa 1 Minute, bevor Sie die Arbeit wieder aufnehmen.
Die schwebende Düse hält die Rotation der Bürstenrolle nicht an	Befinden sich Abfälle zwischen dem Bodenerkennungsschalter und der Düse? Entfernen Sie die zwischen dem Bodenerkennungsschalter und der Düse eingeklemmten Abfälle, nachdem Sie das Gerät ausgeschaltet haben.

▲VORSICHT: Versuchen Sie nicht, den Staubsauger selbst zu reparieren.

SONDERZUBEHÖR

⚠ VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Makita-Werkzeug empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.

• Verlängerungsrohr (gerades Rohr)
• Düse mit Bürstenrolle
- Spitzdüse

• Flexibler Schlauch
  • Bürstenrolle
• Hochleistungsfilter
  HEPA-Filter
• Spaltendüse
• Werkzeugtasche

• Original-Makita-Akku und -Ladegerät

HINWEIS: Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein.

AVVERTENZA
