BEDIENUNGSANLEITUNG CDF 30 CANDY

Pour bien conserver le plan de cuisson, il faut le nettoyer régulièrement après chaque utilisation, ceci après l'avoir fait refroidir. - Ne pas utiliser de produits abrasifs, de laines d acier et de produits inflammables; - N’utilisez en aucun cas un appareil de nettoyage haute pression ou à vapeur; Parties émaillées: Toutes les parties émaillées doivent être lavées en utilisant une éponge et de l'eau savonnée ou d'autres produits spécifiques non abrasifs. Après le nettoyage, essuyer soigneusement. Plan inox Le plan en acier inox doit être nettoyé avec un chiffon humide et des produits spécifiques disponibles dans le commerce. Après l'avoir rincé, essuyer si possible avec une peau de daim. Grilles: Les grilles émaillées du plan de cuisson ont été conçues pour être lavées aussi au lave-vaisselle. Dans la zone des brûleurs, la réduction en acier inox peut prendre une couleur bleuâtre à cause de la température. On peut en atténuer l'effet en utilisant les éponges ordinaires pour l'acier, disponibles dans le commerce. Brûleurs: Les brûleurs, composés de deux pièces, peuvent être retirées et lavés avec des p roduis appropriés. Après le nettoyage, il faut les essuyer soigneusement et bien les replacer dans leur logement. Pour ce qui concerne l'allumage électrique, vérifier que l'électrode "E" (fig.11) soit toujours propre. Nettoyer la sonde "T" (fig.11) de manière à permettre un fonctionnement régulier de la soupape de sûreté. Aussi bien l électrode que la sonde doivent être nettoyées délicatement. Après le nettoyage, bien replacer les brûleurs dans leur logement. Pour éviter tout dommage à l'allumage électrique, év iter de l'utiliser en absence de brûleurs. Plaques électriques: Le nettoyage des plaques électriques doit se faire lorsqu'elles sont tout juste tièdes. Nettoyer avec un chiffon humide et passer un chiffon imbibé d'huile minérale. Ne pas utiliser de matériaux ou de substances abrasifs ou infammables pour nettoyer les vitres pour ne pas les endommager. Plaque vitrocéramique Le nettoyage des plaques électriques doit être fait lorsque celles-ci sont tièdes. Nettoyer avec un chiffon humide et passer un « racloir » (en option). Entretien Les appareils ne réclament aucun entretien particulier. Il est toutefois recommandé de faire exécuter un contrôle au moins une fois tous les deux ans. Au cas où la rotation des boutons deviendrait dure ou que l'on sentirait une odeur de gaz, fermer le robinet général et faire appel à l'assistance technique. Le robinet défectueux doit être remplacé avec son joint. Couvercle en verre Si la table est équipée de couvercle en verrre, faire très attention à ce qui suit : - Ne pas poser de casseroles chaudes sur le couvercle quand il est fermé. - Avant de l'ouvrir, enlever les liquides qui ont éventuellement débordé. - S'il est chauffé, il pourrait se casser. Éteindre tous les brûleurs et les plaques électriques et attendre qu'ils se refroidissent avant de le fermer. Service après-vente Avant d’appeler le Service Après-Vente En cas de non fonctionnement de la table de cuisson, nous vous conseillons de : - Vérifier si la fiche est bien introduite dans la prise de courant. - Vérifier si l’arrivée du gaz est régulière. Si l’on ne trouve pas la cause du mauvais fonctionnement : éteindre l’appareil, ne pas le trafiquer et appeler le Service Après-Vente. Sicherheitshinweise und wichtige Ratschläge zum Gebrauch WICHTIG! Das vorliegende Handbuch ist integrierender Bestandteil des Geräts. Es muss für die gesamte Lebensdauer der Kochmulde unversehrt und griffbereit aufbewahrt werden. Wir raten Ihnen, dieses Handbuch und alle in ihm enthaltenen Anweisungen aufmerksam zu lesen, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die ggf. beiliegenden Ersatzteile bitte gut auf. Die Installation muss vom Fachmann in Einklang mit den geltenden Vorschriften ausgeführt werden. Dieses Gerät wurde für den Gebrauch in privaten Haushalten konzipiert und ist für folgende Zwecke ausgelegt: Kochen und Erwärmen von Speisen. Jeder andere Gebrauch ist als zweckwidrig anzusehen. Der Hersteller haftet nicht im Falle der unsachgemäßen Installation, unbefugter Eingriffe, unsachgemäßen Gebrauchs und bei Verwendung zu anderen als den angegebenen Zwecken. Die Verpackungsteile (Plastikbeutel, Polystyrol, Nylon, usw.) dürfen nicht in der Reichweite von Kindern aufbewahrt werden, da sie eine Gefahrenquelle darstellen. Die Verpackung besteht aus wiederverwertbarem Material mit der Kennzeichnung Sie darf nicht in die Umwelt gelangen. Kinder oder Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder mit ungenügenden Kenntnissen und Erfahrung dürfen nur dann das Gerät benutzen, wenn sie beaufsichtigt werden oder hinreichend Anweisungen zur sicheren Behandlung des Gerätes durch eine für ihre Sicherheit verantwortliche Person erhalten haben. Kinder sind zu beaufsichtigen, um sicher zu stellen, dass sie nicht mit dem Gerät spielen Die elektrische Sicherheit ist nur gewährleistet, wenn das Gerät an eine wirksame Erdungsanlage angeschlossen wird. Vergewissern Sie sich nach dem Gebrauch der Kochmulde, dass sich die Schalter in der Schliesstellung befinden. Schliesen Sie auserdem den Haupthahn der Gasleitung bzw. den Hahn der Gasflasche. Wenn Sie das Gerat endgultig auser Betrieb setzen wollen, mussen Sie es vor der Verschrottung in der von den einschlagigen Gesundheits- und Umweltschutzbestimmungen vorgesehenen Weise funktionsuntuchtig machen und die Teile, die eine Gefahr fur Kinder darstellen konnten, unschadlich machen Achtung: Bei der demontage, wartung ung reinigung des gerätes empfiehlt sich die verwendung geeigneter vorbeugender und schützender instrumente (handschuhe, usw..) Das Typenschild mit den technischen Daten befindet sich gut sichtbar auf der Unterseite der Kochmulde und ist auch in diesem Handbuch abgebildet. Das Typenschild darf keinesfalls entfernt werden. Keine entzündbaren Gegenstände auf die Kochmulde legen. Brandgefahr! Die ausgeschaltete Garzone bleibt nach dem Gebrauch noch für einige Minuten heiß . Vorsicht, nicht berühren Direkt auf dem Gerät keine Aluminiumfolie, Kunststoffbehälter oder Küchenpapier benutzen Sollte sich unter der Kochmulde eine Schublade befinden, dürfen hier keine entflammbaren Gegenstände oder Spraydosen aufbewahrt werden Das Stromkabel muss fern der Garzonen verlaufen, da es beschädigt werden könnte Die Garzonen, Töpfe und Pfannen müssen immer trocken und sauber sein. Keine heißen Töpfe oder Pfannen, spitze oder schwere Gegenstände auf die Bedienfelder, Drehknöpfe oder den Rahmen stellen Falls sich auf der Kochmulde ein Riss zeigt, die Garzonen überhitzen, das Display oder die Drehknöpfe nicht einwandfrei funktionieren, das Gerät sofort ausschalten und den Kundendienst verständigen. Bei einer Störung des Gerätes nicht versuchen es zu reparieren, sondern einen qualifizierten Techniker rufen Nie leere Töpfe aus Eisen oder Aluminium oder mit beschädigtem oder schmutzigem Boden auf die Garzonen stellen. Die Kochmulde könnte beschädigt werden. Ausschließlich Töpfe oder Pfannen aus Edelstahl benutzen Zucker oder andere körnige Lebensmittel können die Kochmulde beschädigen. Jede übergelaufene Speise muss sofort mit dem für Glas geeigneten Schaber von der Glasfläche entfernt werden (Abb.1). Vorsicht, der Schaber hat eine scharfe Schneide Folgenden Schäden beeinflussen nicht den einwandfreien Gerätebetrieb: die Bildung gelatineartiger Rückstände durch Auflösen der Speisen; Kratzer durch Salz oder andere ätzende Nahrungsmittel; Entfärbung der Stahlteile. Für die Reinigung des Gerätes nur warmes Wasser und ein mildes Reinigungsmittel verwenden. Auf keinen Fall Hochdruck- oder Dampfdruckreiniger benutzen Diese Anleitungen gelten nur für die Länder, deren Symbol auf dem Schild in den Gebrauchsanweisungen und an dem Gerät dargestellt ist Konformitätserklärung CE Dieses Gerät entspricht den folgenden Europäischen Richtlinien: 93/68/CE: Allgemeine Normen 2009/142/CE: Gasbetriebene Geräte 2004/108/CEE Elektromagnetische Verträglichkeit 2006/95/CE: Niederspannung 89/109/CEE: Eignung der Materialien, die mit Lebensmitteln in Berührung kommen EG-Verordnung Nr. 1935/2004: Eignung der Materialien, die mit Lebensmittel in Berührung kommen

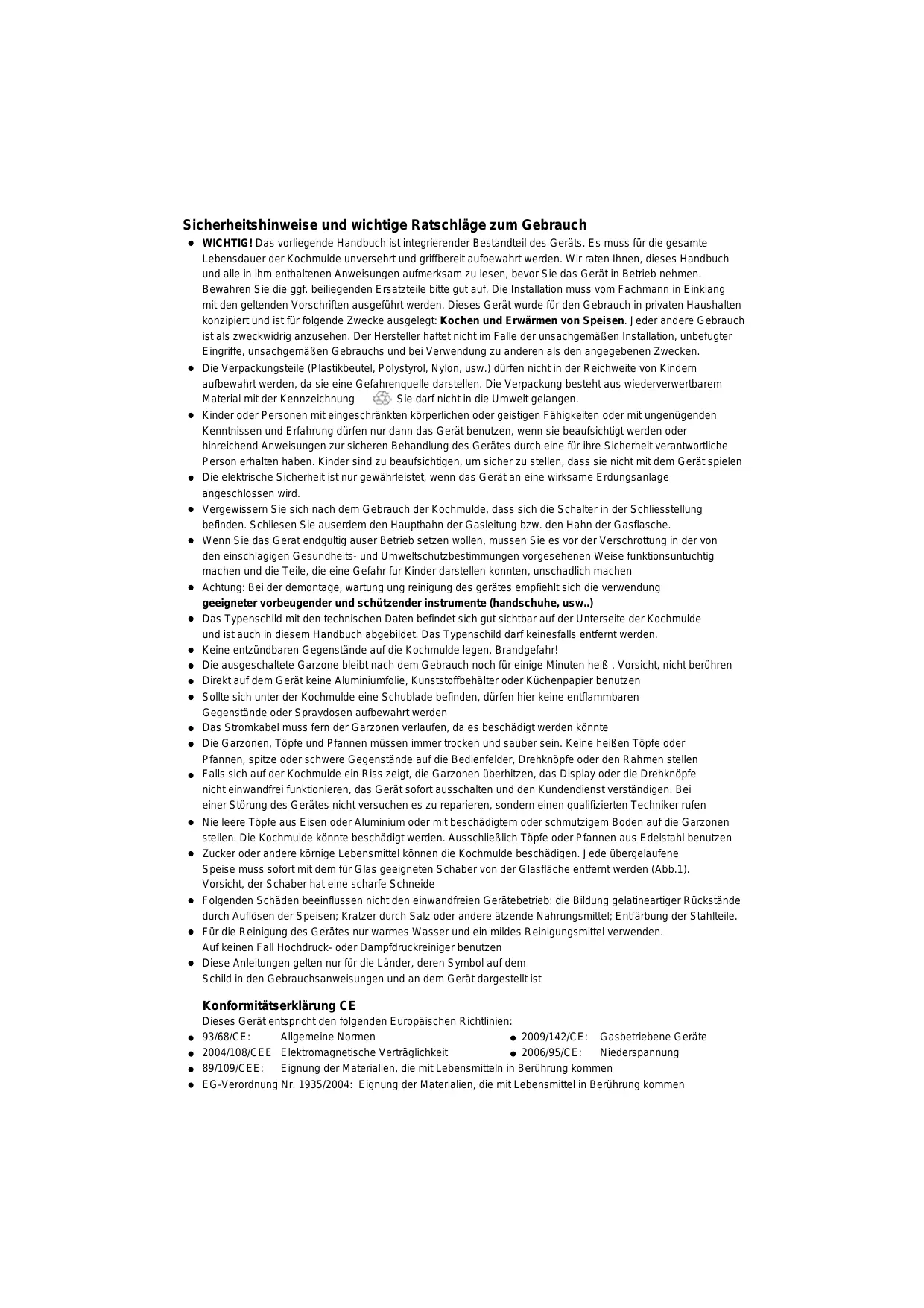

Hinweise: Bei diesem Gerät handelt es sich um ein Einbaugerät. - Der Gasanschluss fällt in die Installationsklasse 3; der Stromanschluss entspricht dem Typ Y. - Die Möbel, in welche die Kochmulde eingelassen wird, müssen bis zu einer Temperatur von mindestens 90°C hitzebeständig sein. - Hinsichtlich genauerer Anweisungen für eine korrekte Installation wird den entsprechenden Absatz und die jeweiligen Abbildungen verwiesen. - Die Verwendung eines Gaskochgerätes verursacht am Installationsort Wärme- und Feuchtigkeitsproduktion. Die Küche muss gut ventiliert sein: Die natürlichen Belüftungsöffnungen offen lassen oder eine mechanische Belüftungsvorrichtung (Dunstabzugshaube) installieren. Wird das Gerät intensiv und über einen längeren Zeitraum verwendet, kann eine zusätzliche Belüftung oder eine effizientere Belüftung durch Öffnen eines Fensters bzw. erhöhte Abzugsgeschwindigkeit erforderlich sein. Dieses Handbuch wurde für verschiedene Arten von Kochmulden verfasst. Auf dem Datenschild auf der Rückseite finden Sie die Bezeichnung des entsprechenden Modells (Mod. Tc). Der Kode, die Anweisungen in den folgenden Absätzen und die Abbildungen am Ende des Handbuches geben Aufschluss über den Geräteaufbau. Beispiel: Legende: (1) Handelsmarke (2) Zugehöriges Modell (3) Technischer Code (4) Handelscode (5) Betriebsleistung (6) Spannung und Frequenz (7) Bestimmungsland und Gasdaten (8) Leistung Gasbrenner (wo vorhanden) (9) Verbraucher Gasbrenner (wo vorhanden)

GEBRAUCH DER KOCHMULDE

Gasbrenner Die Gasversorgung der Brenner wird anhand der Drehknöpfe (vgl. Abb.2) geregelt, welche die Hähne steuern. Die Symbole sind je nach Ausführung entweder auf den Drehknöpfen oder der Bedienungsblende aufgedruckt. Wird der Zeiger auf die aufgedruckten Symbole gestellt, werden die folgenden Einstellungen erzielt: Hahn geschlossen, keine Gaszufuhr Maximale Leistung, maximale Gaszufuhr Mindestleistung, minimale Gaszufuhr Zündung der Brenner Das Modelle verfügen über ein Sicherheitsventil, das bei versehentlichem Erlöschen des Brenners die Gaszufuhr automatisch unterbricht. Zur Wiederinbetriebnahme stellen Sie den Drehknopf auf Position "Hahn geschlossen" und wiederholen Sie die in den folgenden Absätzen beschriebene Zündung des Brenners. Drehen Sie den Drehknopf auf Höchstleistung. Drücken Sie dann Zünddruckknopf und Regler ca. 4-5 Sekunden ein. Lassen Sie die Knöpfe wieder los und drehen Sie den Bedienungsknopf, um die Flamme auf die gewünschte Leistungsstärke einzustellen. Achtung: - Alle Leistungsstufen müssen zwischen der Höchst- und Mindestleistung gewählt werden. Sie dürfen niemals zwischen der Höchstleistung und dem geschlossenen Zustand liegen. - Wenn der Brenner nur schwer zündet oder die Flamme hoch und/oder ungleichmäßig ist, sofort durch Stellen des Drehknopfs auf "keine Gaszufuhr" ausschalten und den Kundendienst verständigen - Sollten die besonderen Gaszufuhrbedingungen die Zündung der Brenner mit dem Bedienungsknopf auf Höchstzufuhr erschweren, wird empfohlen, den Brenner mit Knopf auf Stellung Mindestzufuhr zu zünden, bevor ein Gefäß auf das Topfgitter gestellt wird. - Achtung: Die Zündvorrichtung kann nicht länger als 15 Sekunden lang aktiviert werden. Ist der Brenner nach diesem Zeitraum nicht an oder ist er zufällig wieder erloschen, müssen Sie eine Minute warten, bevor Sie den Vorgang wiederholen. Verwendung der Topfgitter Die Topfgitter der Kochmulde sollen den Gebrauch des Produktes einfach und sicher gestalten. Wir empfehlen, vor jedem Gebrauch zu überprüfen, ob sie richtig positioniert sind und stabil auf der Kochmulde aufliegen. Überprüfen Sie ferner, ob die Auflagegummis intakt und richtig angebracht sind. Gitter für kleine Gefäße (Abb.1/A, Option) Es wird nur auf den Rost des Sparbrenners (des kleinsten Brenners) aufgelegt, damit Gefäße kleinen Durchmessers nicht umkippen können. „WOK-Halter” (Abb.1/B Option) Dieser Halter wird nur auf das Gitter des Triplex-Blitzbrenners aufgelegt, um in Wok-Pfannen mit konkavem Boden zu kochen. Um schwerwiegende Funktionsstörungen der Brenner zu vermeiden, wird sollte eine Wok-Pfanne niemals ohne den entsprechenden Halter und letzterer nicht für Pfannen mit flachem Boden verwendet werden. Brennerwahl Die aufgedruckten Symbole der Bedienblende (Zeichnung Abb.2) neben den Drehknöpfen stellen die Übereinstimmung zwischen Regler und Brenner dar. Die Wahl des geeignetsten Brenners hängt vom Durchmesser und dem Fassungsvermögen des Kochgeschirrs ab (siehe Tabelle). Es ist wichtig, dass der Durchmesser des Kochgeschirrs der Brennerleistung entspricht, um den hohen Leistungsgrad nicht zu beeinträchtigen. Brenner Topfdurchmesser Ø min 60 mm (mit Ø max

TriplexBlitzbrenner 240 mm 260 mm Reduktion) 140 mm Elektroplatten Sicherheitshinweise: - Kochen Sie Speisen niemals direkt auf der Elektroplatte, sondern immer in eigens dafür vorgesehenem Kochgeschirr - Schalten Sie die Platte niemals ohne Gefäße ein. Wird die leere Platte, vor allem über längere Zeit, erhitzt, besteht Brandgefahr - Vermeiden Sie es möglichst, Flüssigkeiten auf die heißen Platten auszugießen - Vor dem Einschalten prüfen, welcher Bedienungsknauf der gewünschten Kochzone entspricht. Es wird empfohlen, das Kochgeschirr vor dem Einschalten auf die Kochzone zu stellen und es nach dem Abschalten vom Herd zu nehmen - Es sei darauf hingewiesen, dass die Elektroplatten auch nach dem Abschalten lange Zeit (etwa 30 Minuten) heiß bleiben. - Verwenden Sie keine Hochdruckwasserstrahl- oder Dampfstrahlreinigungsgeräte - Die Kochmulde nicht in Gebrauch nehmen, falls die Oberfläche gesprungen oder beschädigt ist - Keine schweren oder spitzen Gegenstände auf die Glaskeramikkochmulde fallen lassen - Schauen Sie nicht direkt in die Halogenlampen der Kochmulde Zündung: Die Elektroplatte wird durch Drehen des Reglers in die gewünschte Stellung eingeschaltet. Die Zahlen 1 bis 6 bzw. 1 bis 10 (Abb.3/A und 3/B), je nach dem ob die Kochmulde über einen Umschalter oder einen Energieregler verfügt, geben die Leistungsstärke mit steigender Temperatur an (siehe Tabelle) Der Betrieb der Elektroplatte wird durch eine Kontrolllampe auf der Bedienblende angezeigt. Gebrauch der Elektroplatte: Beim Kochen mit Elektroplatten und der Einstellung der Hitze ist zu beachten, dass die Platten auch nach dem Herunter- bzw. Ausschalten einige Minuten nachheizen. Drehknopfstellung Umschalter Energieregler Abb.3/A Abb.3/B

Kochart Ausgeschaltet Schmelzen (Butter oder Schokolade) Warmhalten von Speisen; Aufwärmen geringer Flüssigkeitsmengen Aufwärmen größerer Mengen; Schlagen von Cremes und Soßen Köcheln von Suppen, Teigwaren, Reisgerichten; Fortsetzen des Dampfkochens; Braten von Steaks und Frittieren im Allgemeinen Anbraten von Fleisch, Bratkartoffeln, frittierter Fisch; Erhitzen und Aufkochen großer Wassermengen Schnelles Frittieren, Steaks vom Rost, usw. Plattentyp: Elektroplatte aus gusseisen (Abb.17) Die Kochmulde kann über eine Normal- oder eine Schnellkochplatte verfügen. Die Normalkochplatte ist vollständig schwarz, während die Schnellkochplatte in der Mitte einen roten Punkt aufweist. Die Schnellkochplatte unterscheidet sich von der Normalkochplatte im Wesentlichen in folgenden Punkten: - Höhere Heizleistung. - Schnelleres Erreichen der gewünschten Temperatur - Installation einer Sicherheit, die die Heizleistung bei unangemessenem Kochgeschirr begrenzt Glaskeramik Kochplatten (Abb.19) Das Glaskeramik-Kochfeld zeichnet sich dadurch aus, dass die Wärme schneller in vertikaler Richtung von den Heizelementen unter der Oberfläche auf die auf ihr stehenden Kochtöpfe übertragen wird. Die Wärme breitet sich hingegen nicht in waagrechter Richtung aus, wodurch das Glas in nur wenigen Zentimetern Entfernung von der Kochzone „kalt“ bleibt. Wenn die Temperatur der Kochzone 70°C überschreitet, leuchtet die Kontrolllampe „Restwärme“ auf, um zu signalisieren, dass die Kochzone heiß ist. Diese Lampe bleibt auch nach dem Ausschalten der Kochzone eingeschaltet, um darauf hinzuweisen, dass die Kochzone noch heiß ist. Die Kochzone bleibt für einen ziemlich langen Zeitraum nach dem Ausschalten noch heiß. Während dieser Zeit darf man die Kochzone keinesfalls mit der Hand berühren. Achten Sie vor allem darauf, dass Kinder fern bleiben. Die Lampe erlischt von allein, wenn die Temperatur der Kochzone wieder unter 70°C gesunken ist. Glaskeramik grill Abb.18 - Das Kochfeld nicht verwenden, wenn es einen Sprung hat oder sonst wie beschädigt ist. - Achten Sie darauf, dass keine schweren oder spitzen Gegenstände auf das Glaskeramik-Kochfeld fallen - Keine Scheuermittel, Metallputzkissen, elektrische Dampfreiniger oder entflammbare Produkte verwenden - Speisen direkt auf dem Glaskeramik-Kochfeld zu, nicht verwenden Sie stets - Denken Sie daran, dass die Kochzonen nach dem Ausschalten noch ziemlich lange Zeit (rund 30 Minuten) heiß bleiben. Einbaugrill Abb.21 Zum Einschalten des Heizelements den Wahlschalter des Thermostaten im Uhrzeigersinn drehen: Er hat die Schaltstellungen von "1" bis "10". Das Aufleuchten der Kontrolllampe signalisiert die Einschaltung des Heizelements. Bei bestimmten Lampentypen ist es normal, dass sie auch bei Ausgeschaltetem Heizelement leicht klimmen. Gebrauch des Grills: Wir empfehlen Ihnen, sich vor jedem Gebrauch zu versichern, dass der Rost richtig und stabil auf seiner Auflage liegt. Außerdem sicherstellen, dass die Gummiauflagen unversehrt und richtig angeordnet sind. Lavastein: Er muss aus seinem Verpackungsbeutel genommen und in die Wanne gelegt werden. Nachdem er richtig positioniert wurde, kann man das Heizelement einschalten Einbaufritteuse Abb.20 Zum Einstellen der Gartemperatur den Schalter im Uhrzeigersinn auf eine Temperatur bis max.200°C drehen. Wenn das Heizelement eingeschaltet wird, leuchten eine grüne und eine rote Kontrolllampe auf. Die rote Kontrolllampe erlischt bei Erreichen der gewählten Temperatur. Bei bestimmten Lampentypen ist es normal, dass sie auch bei ausgeschaltetem Heizelement leicht klimmen. Empfehlungen und hinweise: Das Frittieröl muss vor dem Einschalten des Heizelements in die hierfür vorgesehene Wanne gegeben werden. Nach dem Frittieren das Öl abkühlen lassen, bevor man die Wanne leert. Nach dem Garen den Schalter wieder in Schaltstellung ”0” schalten. Im Falle eines Defekts des Thermostaten für die Temperaturregelung spricht ein Thermostat an, der von Hand wieder zurückgesetzt werden muss. Dies muss durch einen Fachmann geschehen. INSTALLATIONSANLEITUNG Wichtig! - Die nachfolgenden Anweisungen richten sich an einen Fachinstallateur. - Das Gerät muss fachgemäß in Einklang mit den geltenden Vorschriften installiert werden. - Das Gerät muss für Eingriffe jeder Art vom Stromnetz getrennt werden. Einbau in die Arbeitsplatte (Oberseite des Möbels) Das Kochfeld kann in Möbel jeder Art eingebaut werden, sofern sie hitzebeständig sind (Mindesttemperatur 90°C). Die Abmessungen des Ausschnitts in der Oberfläche des Möbels und die Mindestabstände von den hinteren und seitlichen Wänden sowie von Möbeln über dem Kochfeld sind in den Abbildungen 4 und 5. Darunter befindliche Isolierung (Abb.6): - Wenn das Kochfeld nicht über einem Backofen eingebaut wird, muss in einem Mindestabstand von 10mm eine Trennplatte zwischen die Unterseite des Kochfelds und das darunter befindliche Möbel eingefügt werden - Im Falle einer Aufeinandersetzung Platte/Hofen sollte man ein Zwischenpanel zu einer min. Distanz vom 15 mm. Legen, dabei muß jedenfalls immer eine Lüftung wie im Bild 6 gewährleistet sein. Die beiden Geräte müssen auf jeden Fall einen separaten Netzanschluss aufweisen, nicht nur aus elektrischen Gründen, sondern auch, um den Ausbau zu erleichtern. Es empfiehlt sich die Verwendung eines Backofens mit interner Zwangslüftung. Befestigung des Kochfelds (Abb.7): Das Kochfeld muss wie folgt am Möbel befestigt werden: - Die mitgelieferte Dichtung umfangsseitig "C" am im Möbel ausgeführten Einschnitt positionieren und hierzu die Vorgaben in Abb.4 befolgen, sodass die Enden der Streifen einwandfrei miteinander verbunden sind, ohne sich zu überlappen. - Das Kochfeld in den Ausschnitt einsetzen und einwandfrei zentrieren. - Das Kochfeld mit den beiliegenden Bügeln "A" am Möbel befestigen; siehe Darstellung in Abb.7. Wird die Dichtung richtig angebracht, ist gewährleistet, dass keine Flüssigkeiten eindringen können. Aufstellort und Ableitung der Verbrennungsprodukte Das Gerät muss in geeigneten, den geltenden gesetzlichen Bestimmungen entsprechenden Räumen installiert und betrieben werden. Der Installateur muss die geltenden gesetzlichen Bestimmungen zur Belüftung und Ableitung der Verbrennungsprodukte beachten. In diesem Zusammenhang wird darauf hingewiesen, dass die zur Verbrennung erforderliche Luft 2m 3/h je kW Anschlussleistung (Gas) beträgt. Installationsort Der Installationsort des Gasgerätes muss über eine natürliche Luftzufuhr verfügen, die zur Gasverbrennung notwendig ist. Die Luftzufuhr muss direkt durch eine oder mehrere Öffnungen mit einem Querschnitt von mindestens 100 cm 2 (A) erfolgen. Bei Geräten ohne Sicherheitsventil, muss die Öffnung einen Mindestquerschnitt von 200cm2 aufweisen (Abb.8). Diese Öffnung muss so angelegt sein, dass sie weder von innen noch von außen verschlossen werden kann Sie muss sich nahe dem Fußboden befinden, am besten auf der der Absaugung der Verbrennungsprodukte gegenüberliegenden Raumseite. Wenn die notwendigen Öffnungen nicht angebracht werden können, kann die erforderliche Luft aus einem anliegenden, entsprechend belüfteten Raum kommen. Es darf sich dabei jedoch um kein Schlafzimmer, keinen gefährlichen Raum oder Raum mit Unterdruck handeln. Absaugung der Verbrennungsprodukte Die Ableitung der Verbrennungsprodukte muss bei Gaskochgeräten über Abzugshauben erfolgen, die direkt an den Schornstein angeschlossen sind oder direkt ins Freie führen (Abb.8). Ist die Installation einer Abzugshaube nicht möglich, ist ein Elektrolüfter an der Außenmauer oder am Fenster des Raums erforderlich. Dieser Elektrolüfter muss einen Durchsatz garantieren, der den Luftaustausch in der Küche in einer Größenordnung von mindestens 3 bis 5-mal des eigenen Volumens gewährleistet In Abb.8 dargestellte Komponenten: A Öffnung für den Lufteinlass C Abzugshaube zur Absaugung der Verbrennungsprodukte E Elektrobelüftung zum Absaugen der Verbrennungsprodukte Gasanschluss Stellen Sie vor der Installation sicher, dass die Bedingungen der Gaszufuhr vor Ort (Gasart und -druck) und die Einstellungen der Kochmulde miteinander kompatibel sind. Kontrollieren Sie die Daten des Typenschildes an der Kochmulde und in diesem Handbuch Der Gasanschluss muss von einem spezialisierten Techniker gemäß den vor Ort geltenden Vorschriften ausgeführt werden. Eventuell verwendete Metallschläuche dürfen nicht mit beweglichen Teilen in Berührung kommen oder gequetscht werden. Führen Sie den Anschluss so aus, dass hierdurch keinerlei Belastungen für das Gerät entstehen. Das Anschlussstück für den Gaseinlass weist ein G½”-Gewinde auf (App.12). Bei ISO R7-Anschlüssen werden keine Dichtung benötigt. Bei ISO R228-Anschlüssen muss die mitgelieferte Kopfscheibe eingelegt werden. Nach Ausführung des Anschlusses die Dichtheit der Verbindungen mit Seifenwasser kontrollieren. Elektrischer Anschluss Vor Ausführung des elektrischen Anschlusses sicherstellen, dass die Netzspannung der auf dem Typenschild angegebenen Nennspannung entspricht und der Querschnitt der Kabel der elektrischen Anlage für die ebenfalls auf dem Typenschild angegebene Last geeignet ist. Der für den Anschluss vorgesehene Stecker muss normgerecht und für die aufgenommene Leistung des Geräts geeignet sein. Wird das Gerät direkt ans Netz angeschlossen, muss man zwischen Gerät und Netz einen allpoligen Schalter mit einer Kontaktöffnungsweite von mindestens 3 mm und einem der Last entsprechenden Bemessungsstrom installieren, der den einschlägigen Bestimmungen entspricht WICHTIG! - Keine Reduzierungen, Adapter oder Abzweigungen für den Netzanschluss verwenden, da sie die Entstehung von Bränden infolge Überhitzung verursachen können. - Das Gerät muss geerdet werden. Der Hersteller haftet nicht für Schäden, die auf die Missachtung dieser Vorschrift zurückzuführen sind. (Abb.10) Beim Austausch des Versorgungskabels ist ein Kabel mit denselben Eigenschaften zu verwenden, das für die Stromaufnahme und Temperatur (Typ T90°C ) geeignet ist. Es ist bei der Kundendienststelle anzufordern. Ferner muss der gelb-grüne Erdleiter am geräteseitigen Kabelende 20mm länger als die anderen Leiter sein. Die Abmessungen des Versorgungskabels entnehmen Sie der unten stehenden Tabelle: Art der Kochmulde Abmessung Nur mit Gasbrennern Ø0,75 mm2 Mit elektrischer Leistung bis zu 1000 W Ø0,75 mm2 Mit einer Elektro-Kochplatte von 1500W oder mit zwei Elektro-Kochplatten EINBAUFRITTEUSE / EINBAUGRILL Ø1,50 mm2 Ø1,50 mm2 ACHTUNG: falls das Netzkabel ausgetauscht werden sollte, achten Sie beim Anschluss der einzelnen kabel unbedingt auf die folgende Farbenbelegung: BLAU NULLEITER (N) BRAUN GELB-GRÜN PHASE (L) ERDE (

- Der hersteller Übernimmt keine haftung, wenn die oben stehenden vorschriften und die standard-unfall verhütungsbestimmungen missachtet werden. - Wurde ein solches Anschlusskabel beschädigt, ist dieses zur Vermeidung von Gefahrensituationen vom Kundendienst zu ersetzen.

ANPASSUNG AN DIE VERSCHIEDENEN GASARTEN

Für die Anpassung der Kochmulde an eine andere Gasart als die, auf die sie voreingestellt wurde, müssen die Düsen ausgetauscht werden. Sollten die Austauschdüsen nicht mit dem Gerät geliefert worden sein, können Sie sie bei den Kundendienstzentren erhalten. Die einzusetzenden Düsen müssen nach der Düsentabelle ausgewählt werden). Die Düsen werden anhand des Durchmessers in Hundertstel Millimetern identifiziert, der auf ihrem Körper eingestanzt ist. Austausch der Düsen: - Die Topfträgerroste und den Brennerkranz von der Kochmulde nehmen. - Mit Hilfe eines Gabelschlüssels die Düsen „J“ (Abb.9) durch die für die zu verwendende Gasart geeigneten Düsen ersetzen - Alle Teile wieder einsetzen. Die Einstellung der Primärluft bei den Brennern ist nicht erforderlich. Einstellung der Kleinstellung (Abb.9): Nach dem Austausch der Düsen den Brenner zünden und den Schaltergriff abziehen. Den Hahn in die Kleinstellung bringen und einen Schraubendreher in den Knebelstift des Hahns einführen: zum Verkleinern der Flamme einschrauben, zum Vergrößern ausschrauben. (Abb.9) Für Flüssiggas G30/G31 die Stellschraube vollständig einschrauben. In jedem Fall muss das Resultat eine kleine, gleichförmige und regelmäßige Flamme rund um den Flammenkranz des Brenners sein. Schließlich den Hahn schnell von der Großstellung in die Kleinstellung drehen, um sich zu vergewissern, dass die Flamme nicht erlischt. Bei Brennern mit Sicherheitsventil sicherstellen, dass die Flamme das Thermoelement geringfügig bestreicht. Zur Kontrolle der Korrektheit der Einstellung den Brenner einige Minuten eingeschaltet lassen. Wenn er erlischt, die Kleinstellung erhöhen

REINIGUNG UND WARTUNG
