BEDIENUNGSANLEITUNG Kraftwerk Smart 10K Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 4

Geräteübersicht 6

Installation 8

Aktivkohlefilter einsetzen 10

Bedienung 11

KondenswasserAblauf 14

So bringen Sie die Fensterdichtung an 16

Reinigung und Pflege 17

Fehlersuche und Fehlerbehebung 18

Hinweise zum Kältemittel R290 19

Gerätesteuerung per Smartphone 20

Technische Daten 21

Produktdatenblatt 22

Produktdatenblatt 24

Hinweise zur Entsorgung 26

Konformitätserklärung 26

English 27

Français 51

Español 75

Italiano 99

SICHERHEITSHINWEISE

Spezielle Hinweise

• Verwenden Sie zum Entfrosten oder zum Reinigen ausschließlich vom Hersteller empfohlene Mittel.
• Lagern Sie das Gerät keinesfalls in einem Raum, in welchem sich permanent Zündquellen befinden (beispielsweise: offene Flammen, ein eingeschaltetes Gasgerät oder ein eingeschaltetes elektrisches Heizgerät).
• Durchstechen oder verbrennen Sie das Gerät keinesfalls.
• Beachten Sie, dass Kühlmittel geruchlos sein können.

Hinweis: Verwenden Sie das Gerät ausschließlich in Räumen, welche größer sind als X m² (siehe Tabelle):

Modell X ( m^2 )
5000 BTU/h, 7000 BTU/h, 8000 BTU/h 10 m^2
9000 BTU/h, 10000 BTU/h, 10500 BTU/h 13 m^2
12000 BTU/h, 14000 BTU/h, 16000 BTU/h,18000 BTU/h 1 m^2	8 m^2

Allgemeine Sicherheitshinweise

• Das Gerät ist ausschließlich für die Verwendung im Innenbereich geeignet.
• Verwenden Sie das Gerät nicht, wenn es repariert werden muss oder nicht richtig installiert wurde.

• Verwenden Sie das Gerät nicht in den folgenden Bereichen:

• in der Nähe von Wärmequellen,

• in Bereichen, in welchen Öl spritzen kann,
• in Bereichen, welche direktem Sonnenlicht ausgesetzt sind,
• in Bereichen, in welchen Spritzwasser auftreten kann,

• in der Nähe von Badewannen, in Waschräumen, in der Nähe von Duschen oder Swimmingpools.

• Stecken Sie Ihre Finger oder sonstige Objekte niemals in die Belüftungsöffnungen. Warnen Sie insbesondere Kinder vor der davon ausgehenden Gefahr.

• Achten Sie darauf, dass das Gerät während des Transports und der Lagerung senkrecht gehalten wird, damit der Kompressor richtig positioniert wird.
• Schalten Sie das Gerät vor der Reinigung immer aus und ziehen Sie den Netzstecker aus der Steckdose.

• Schalten Sie das Gerät, bevor Sie es an einen anderen Ort stellen, aus und ziehen Sie den Netzstecker aus der Steckdose. Bewegen Sie das Gerät langsam und vorsichtig.

• Decken Sie das Gerät, zur Vermeidung von Brandgefahr, nicht ab.

• Alle Anschlüsse des Lüfters müssen den lokalen Vorschriften für elektrische Sicherheit entsprechen. Falls notwendig, informieren Sie sich über diese Vorschriften.
• Beaufsichtigen Sie Kinder, damit diese nicht mit dem Gerät spielen.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, dem Kundendienst oder einer in ähnlicher Weise qualifi zierten Person ersetzt werden, um Gefahren zu vermeiden.
• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen (Kinder eingeschlossen) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten und/oder mangelnder Erfahrung und Wissen verwendet werden, insofern diese von einer für ihre Sicherheit verantwortlichen Person in das Gerät eingewiesen wurden und die mit der Verwendung des Geräts einhergehenden Gefahren begreifen. Die Reinigung und Wartung des Geräts darf von Kindern nur unter Aufsicht durchgeführt werden.
• Das Gerät muss gemäß der nationalen Verkabelungsvorschriften installiert werden.
• Art und Spannung der Sicherungen: T, 250 V AC, 2 A oder höher.
• Kontaktieren Sie für die Reinigung und Wartung des Geräts den Kundendienst.
• Ziehen Sie nicht am Netzkabel und deformieren oder modifi zieren Sie dieses nicht und tauschen Sie es keinesfalls in Wasser ein. Ein falscher Umgang mit dem Netzkabel kann zu Schäden am Gerät und/oder Stromschlägen führen.
  • Die nationalen Gasvorschriften müssen eingehalten werden.
  • Blockieren Sie keinesfalls die Belüftungsöffnungen.
• Bedienen Sie das Gerät nicht ausschließlich durch hineinstecken oder herausziehen des Netzsteckers, da es dadurch zu Stromschlägen oder zu Bränden durch Hitzeentwicklung kommen kann.
• Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn seltsame Geräusche, ein seltsamer Geruch oder Rauch aus dem Gerät austreten.

Hinweise zum Umgang mit Schäden

• Kontaktieren Sie bei Schäden am Gerät den Hersteller, den Kundendienst oder eine in ähnlicher Weise qualifi zierte Person.
• Schalten Sie beim Auftreten von Schäden das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose und kontaktieren Sie den Hersteller, den Kundendienst oder eine in ähnlicher Weise qualifi zierte Person.
  • Das Netzkabel muss unbedingt sicher geerdet werden.
• Wenn das Netzkabel beschädigt ist muss das Gerät zur Gefahrenvermeidung ausgeschaltet werden und der Netzstecker aus der Steckdose gezogen werden. Das Netzkabel muss vom Hersteller, dem Kundendienst oder einer in ähnlicher Weise qualifi zierten Person ersetzt werden.

WARNUNG

Verletzungsgefahr! Reparaturen am Kühlmittelkreislauf dürfen nur von geschulten Fachpersonal ausgeführt werden. Versuchen Sie niemals das Gerät selbst zu reparieren!

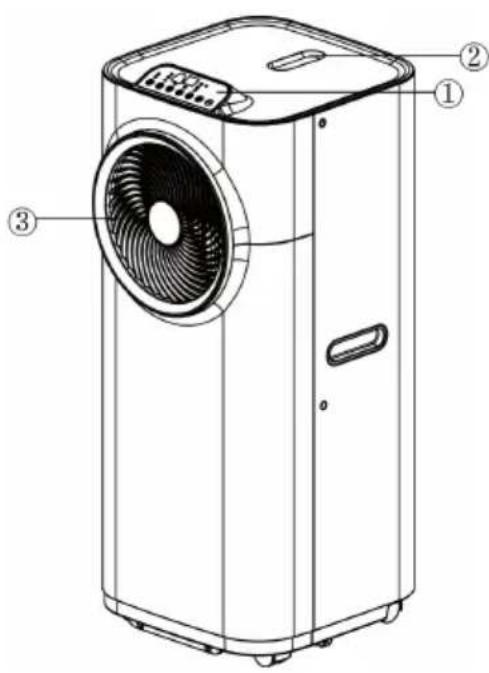

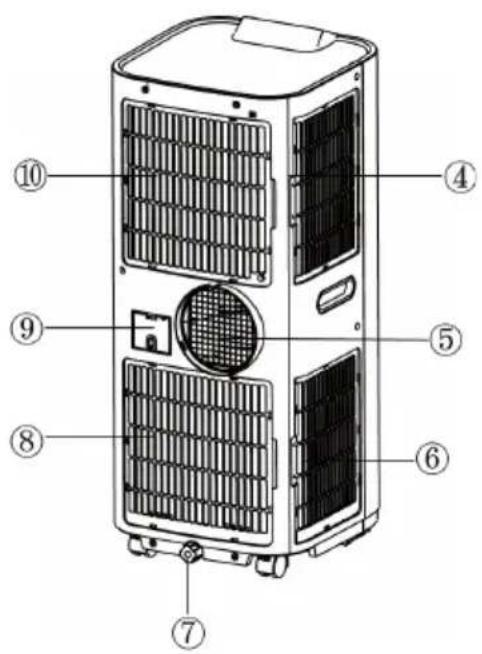

Vorderseite Rückseite

1 Bedienfeld
2 Fernbedienung
3 Luftauslass

4 Lufteinlass
5 Abluft
6 Lufteinlass
7 Wasserstopfen / Wasserauslass
8 Luftzufuhr
9 Kabelverstauung
10 Lufteinlass

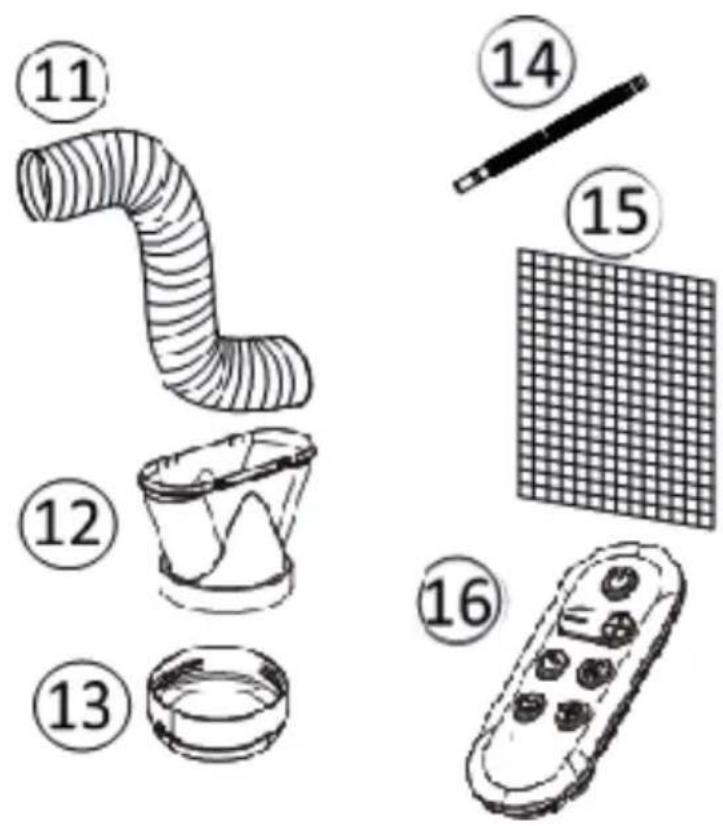

Zubehör

11 Abluftschlauch
12 Schlauchadapter - Zwischenstück für Schlauch und Fensterabdichtung
13 Verbindungsstück für Abluftschlauch
14 Wasserablassschlauch für den ständigen Wasserabfl uss
15 Aktivkohlefi Iter
16 Fernbedienung

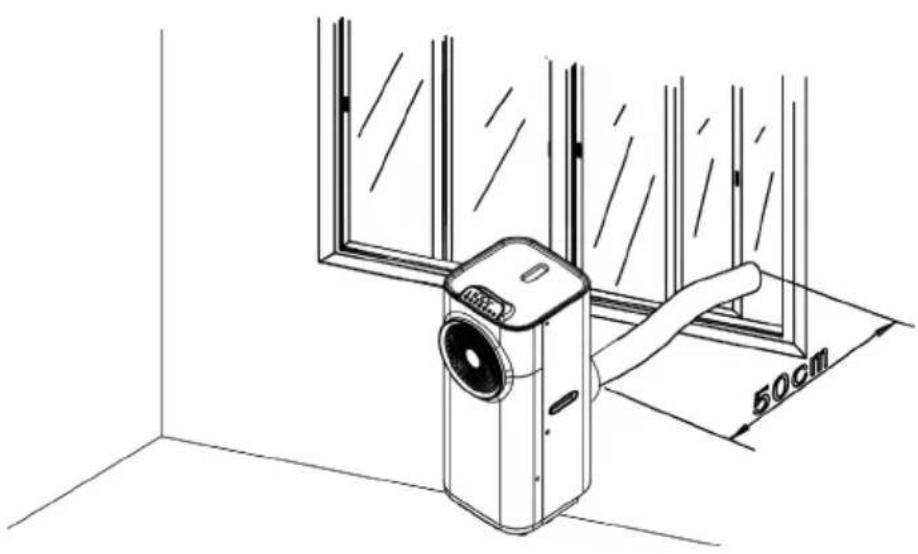

INSTALLATION

Dieses Gerät ist eine mobile Klimaanlage, die Sie von Raum zu Raum bewegen können.

Verwendung des Verbindungsstücks

Sie benötigen ein Loch mit 160 mm Durchmesser in der Wand oder in der Glasscheibe. Führen Sie den Abluftschlauch durch das Fenster oder die Wand und befestigen Sie das Verbindungsstück mit dem Gewinde von Außen.

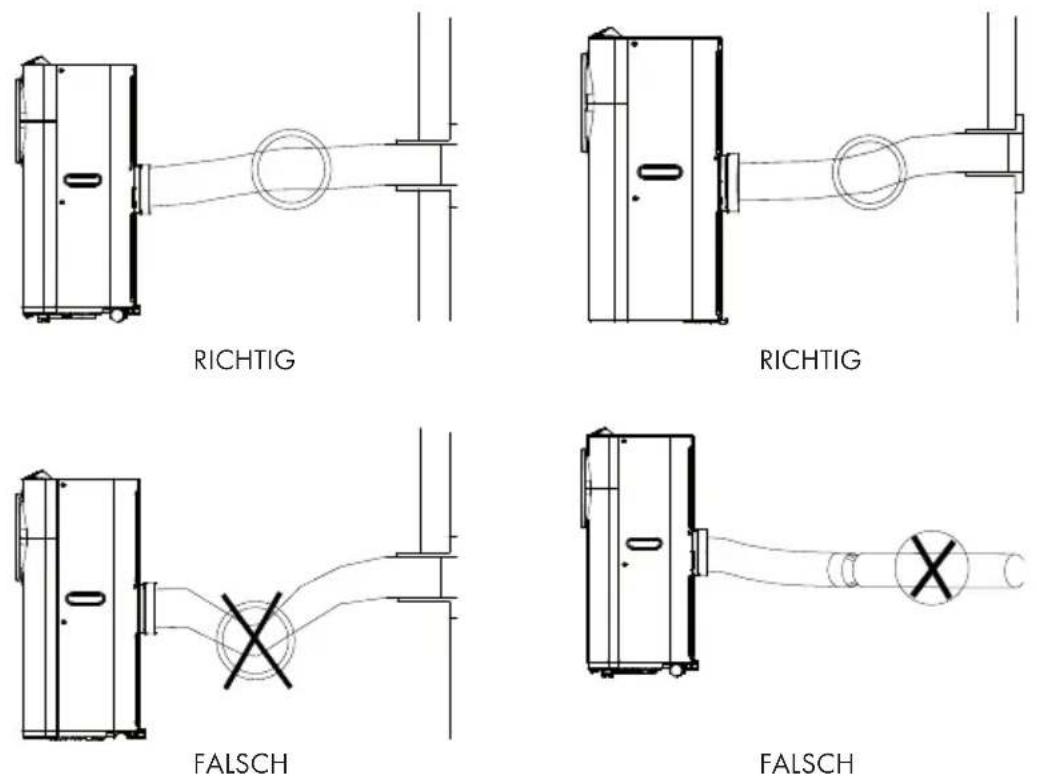

Befestigung des Auslassschlauchs

Verwenden Sie ausschließlich den mitgelieferten Schlauch und befestigen Sie den Abluftschauch auf der Rückseite der Klimaanlage. Vermeiden Sie Knicke und Windungen im Abluftschlauch, da dies zur Stauung der Abluft führt, das Gerät überhitzt und es sich abschaltet.

ACHTUNG: Die Länge des Abluftschlauchs ist besondes auf die Spezifikationen des Geräts angepasst. Ersetzen Sie den Schlauch nicht oder verlängern ihn durch einen anderen aus Ihrem Haushalt, da dies zu einer Fehlfunktion führen kann!

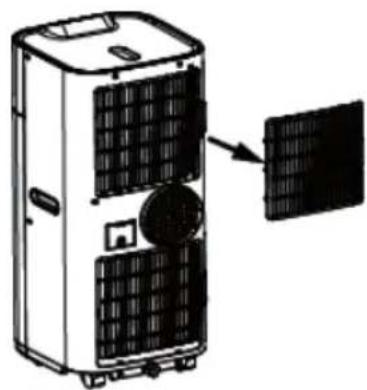

AKTIVKOHLEFILTER EINSETZEN

1. Nehmen Sie den Kunststofffilter vom Gerät ab.
2. Nehmen Sie den Aktivkohlefilter aus der Plastiktüte.
3. Den Aktivkohlefilter in das Gerät einsetzen.
4. Den Kunststofffilter auf das Gerät setzen.

1 Taste Ein/Aus
2 Taste Ventilatorstufe
3 Anzeige Timer
4 Taste Timer
5 Taste Schlafmodus
6 Anzeige Schlafmodus
7 Taste Betriebsart
8 Taste Temperatur +
9 Taste Temperatur -
10 Anzeige Kompressorbetrieb
11 Anzeige "Wasertank voll"
12 Anzeige Ventilator (niedrige Stufe)
13 Anzeige Ventilator (mittlere Stufe)
14 Anzeige Ventilator (hohe Stufe)
15 IR-Empfänger für Fernbedienung
16 Display
17 Anzeige automatischer Modus
18 Anzeige Entfeuchtungsbetrieb
19 Anzeige Kühlbetrieb
20 Anzeige Ventilatorbetrieb
21 WLAN-Anzeige
22 Taste WLAN-Betrieb

Die Funktionen können Sie auch mit der Fernbedienung ausführen.

Die Fernbedienung benötigt eine Knopfzelle des Typs CR2032.

Gerät einschalten/ausschalten

1. Drücken Sie die Ein/Aus-Taste. Das Gerät schaltet sich automatisch ein. Wenn die Umgebungstemperatur höher oder gleich 24 °C ist, geht die Klimaanlage in den Kühlbetrieb. Wenn die Umgebungstemperatur unter 24 °C liegt, geht die Klimaanlage in den Ventilatorbetrieb (niedrige Stufe).
2. Die Anzeige der Betriebsarten gehen zur gleichen Zeit an. Im Display erscheint die Umgebungstemperatur von 0 °C–50 °C.
3. Zum Auschalten drücken Sie die Ein/Aus-Taste erneut.

Betriebsarten einstellen

Drücken Sie die Betriebsart-Taste (7), um die gewünschte Betriebsart einzustellen:

• Automatisch
• Kühlbetrieb
• Ventilator
  • Entfeuchtung (trocken).

Die Betriebslampe des jeweiligen Modus brennt nun.

Temperatureinstellung

1. Drücken Sie die Tasten + / –, um die gewünschte Temperatur einzustellen.
2. Das Display zeigt beim Druck auf die Tasten + / - die eingestellte Temperatur an. Ansonsten erscheint dort die Umgebungstemperatur.
3. Die voreingestellte Temperatur im Kühlbetrieb ist für dieses Gerät 24 °C.

Ventilatorstufe einstellen

1. Drücken Sie die Taste für die Ventilatorstufe (2), um die benötigte Stufe auf hoch, mittel oder niedrig einzustellen. Die Anzeige für die jeweilige Stufe leuchtet auf.
2. Wenn das Gerät sich im automatischen Betrieb befindet, wird die Stufe je nach Umgebungstemperatur automatisch geregelt (die betreffende Anzeige leuchtet auf). In dem Moment sind die Tasten für die Stufe und die Temperaturtasten + / - inaktiv.

Einstellung des Abschalt-Timers

1. Drücken Sie die Timer-Taste (4), um die gewünschte Betriebszeit in Stunden auszuwählen. Sobald die eingestellte Zeit erreicht wird, schaltet das Gerät sich automatisch ab. Wenn Sie die Timer-Taste drücken, zeigt das Display die Stunden an, die Sie eingstellt haben. Wenn die Timer-Taste nicht gedrückt wird, läuft das Gerät dauerhaft.
2. Wenn Sie die Timer-Taste drücken, ohne die anderen Funktionen einzuschalten, können Sie die Betriebszeit des Geräts einstellen. Stellen Sie z. B. die "2" ein, läuft das Gerät für 2 Stunden.

Schlafbetrieb

1. Drücken Sie im Kühlbetrieb die Schlafmodus-Taste (5), erhöht sich die eingestellte Temperatur nach der ersten Stunde um 1°C, nach der zweiten Stunde um weitere 1°C.

2. Im Schlafmodus läuft der Ventilator auf der niedrigsten Stufe. Wenn Sie die Schlafmodus-Taste erneut drücken, kehrt die Temperatureinstellung und die Ventilatonsstufe zu den ursprünglich eingestellten Werten zurück.

Beachten Sie, dass der Schlafmodus nicht verfügbar ist, wenn das Gerät sich in den Betriebsarten Auto, Ventilation oder Entfeuchtung befindet.

Wenn das Gerät im Schlafmodus ist, fährt der Ventilator auf die niedrigste Stufe herunter.

Entfeuchtungsbetrieb

Im Entfeuchtungsbetrieb (DRY), kann die Temperatur nicht eingestellt werden.

Der Ventilator verbleibt auf der niedrigsten Stufe. Die Feuchtigkeit der Luft wird in einem Wassertank im Inneren gesammelt. Wenn der Wassertank voll ist, gehen der Kompressor und der Motor automatisch aus. Zur selben Zeit geht die Anzeige für den vollen Wassertank (11) an. Gleichzeitig ertönt ein Warnton. Wenn der Tank voll ist, lassen Sie das Wasser ab, wie im nachfolgenden Kapitel beschrieben. Sie können das Gerät auch verwenden, ohne den Wassertank häufig entleeren zu müssen, wenn Sie die permanente Entwässerung verwenden.

Selbstdiagnose

Dieses Gerät ist mit einer Selbstdiagnosefunktion ausgestattet. Wenn mit dem Gerät etwas nicht stimmt, erscheint im Display „E1“, „E2“, „E3“ oder „E5“, was auf unterschiedliche Zustände hinweist. Wenden Sie sich in dem Fall an den Kundendienst.

Hinweise

• Um die Lebensdauer des Kompressors zu verlängern, warten Sie nach dem Ausschalten 3 Minuten, bevor Sie das Gerät wieder einschalten.
• Das Kühlsystem schaltet sich aus, wenn die Umgebungstemperatur niedriger ist als die eingestellte. Wenn die Umgebungstemperatur wieder über die eingestellte Temperatur steigt, geht das Gerät wieder in Betrieb.

KONDENSWASSERABLAUF

Während des Kühlvorgangs entzieht das Gerät der feuchten Luft Wasser. Wenn der Wassertank voll ist, halten der Kompressor und der Motor an. Das Gerät gibt einen Summton von sich, den Sie mit einem Druck auf eine beliebige Taste beenden können. Die Anzeige für den vollen Wassertank blinkt.

Um die Kühlung wieder aufzunehmen, leeren Sie den Wassertank wie folgt:

1. Schalten Sie das Klimagerät aus. Bewegen Sie das Gerät nicht, wenn es voll ist.
2. Stellen Sie einen Behälter unter die Ablauföffnung.
3. Entfernen Sie den Ablaufstopfen von der Ablauföffnung und lassen Sie das Wasser aus.
4. Wenn der Behälter fast voll ist, setzen Sie den Stopfen wieder auf die Ablauföffnung. Leeren Sie den mit dem Wasser gefüllten Behälter.
5. Wiederholen Sie den Vorgang, bis das Gerät geleert ist.
6. Setzen Sie den Stopfen wieder ein und drehen Sie den Ablaufverschluss wieder zu.
7. Schalten Sie das Gerät ein. Die Anzeige für den vollen Wassertank sollte nun nicht mehr blinken.

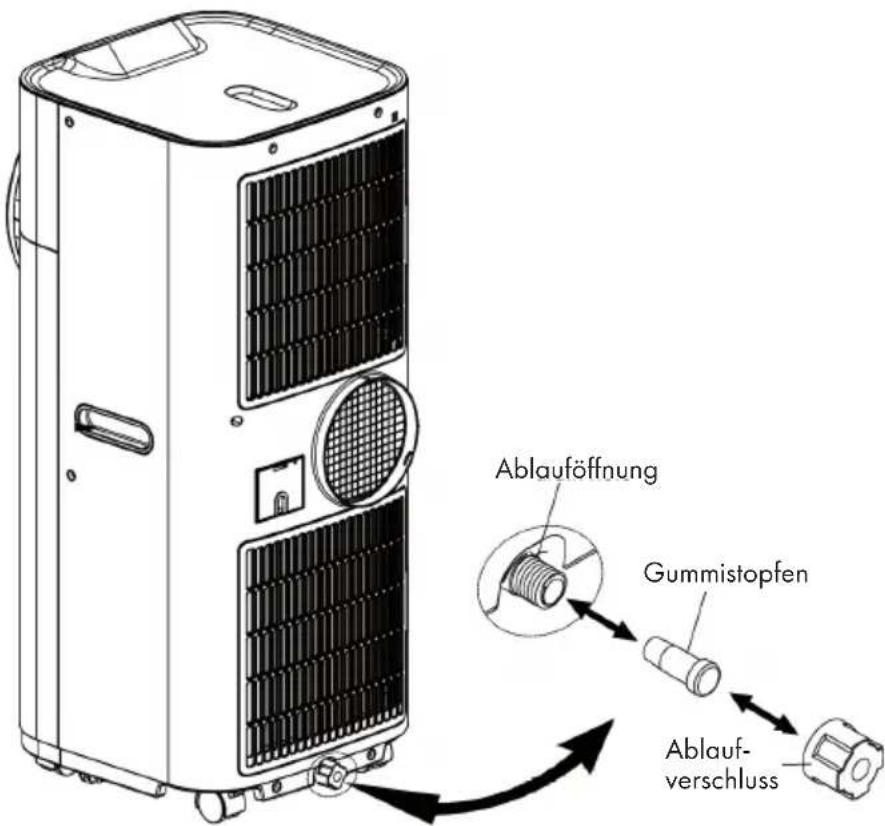

Ablauföffnung Gummistopfen Ablauf-verschluss

Wenn Sie das Gerät benutzen wollen, ohne den Wassertank leeren zu müssen, gehen Sie folgendermaßen vor:

• Entfernen Sie den Ablaufverschluss und Ablaufstopfen und bewahren Sie die Teile für die spätere Verwendung auf.
• Schließen Sie die den Ablaufschlauch an den Wasserauslass an und führen das andere Ende in einen Abfluss.

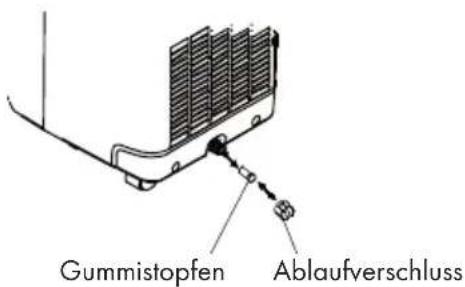

Gummistopfen Ablaufverschluss

- Der Ablaufschlauch kann durch einen Verlängerungsschlauch mit einem passenden Verbindungsstück verlängert werden.

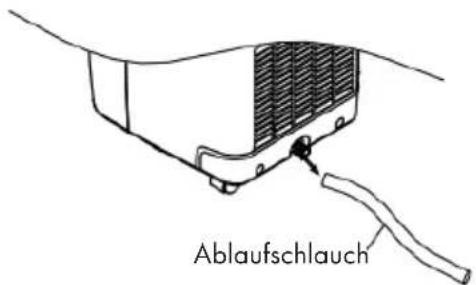

Ablaufschlauch

Folgende Punkte beachten:

1. Der Abfluss muss sich auf oder unter der Höhe des Auslasses befinden.
2. Die Anzeige für den vollen Wassertank funktioniert bei einem dauernden Wasserablauf nicht.
3. Wenn Sie den Ablaufschlauch verlängern möchen, können Sie ihn mit einem anderen Schlauch verbinden (Außendurchmesser 18 mm).

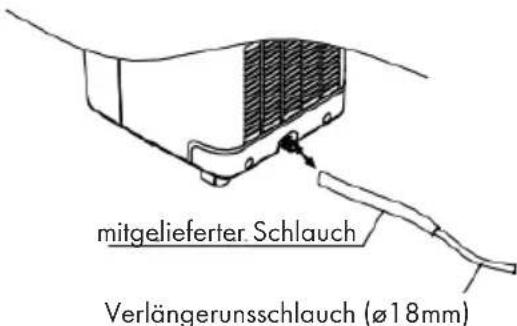

mitgelieferter Schlauch Verlängerunsschlauch (Ø18mm)

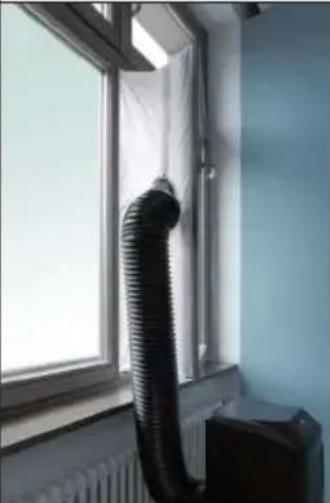

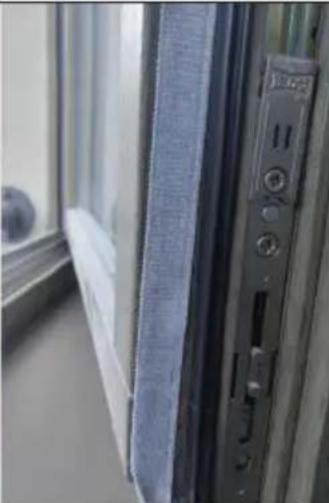

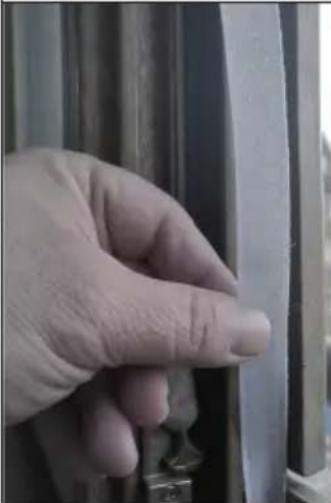

SO BRINGEN SIE DIE FENSTERDICHTUNG AN

Die Montage der Fensterdichtung ist einfach. Sie können die Dichtung an ein gekipptes Fenster, ein seitlich geöffnetes Fenster oder ein Dachfenster anbringen. Wir haben hier zur Demonstration ein seitlich geöffnetes Fenster gewählt. Es eignet sich besonders gut, weil sich der Abluftschlauch seitlich weit nach unten anbringen lässt.

Das Klettband wird an den drei offenen Seiten angebracht. Die Seite, an der das Fenster am Rahmen anliegt, wird ausgelassen. Den Fensterrahmen vorher reinigen und trocknen, damit das Band haftet.

123
Kleben Sie das Klettband links, oben und unten am Fensterrahmen an.Am besten schneiden Sie für jede Seite einen Streifen zu.	Kleben Sie das Klettband nun auch an die Innenseite des Fensters.	Kletten Sie die Fensterdichtung an das Klettband im Fensterrahmen (oben beginnen) und anschließend an das Klettband im Fenster.Führen Sie den Abluft- schlauch des Klimagerätes durch das Loch, welches Sie durch die Reißverschlüsse in der Höhe und Größe anpassen können.

REINIGUNG UND PFLEGE

Ziehen Sie vor der Reinigung immer den Netzstecker der Klimaanlage. Um die Effizienz der Klimaanlage zu maximieren, reinigen Sie das Gerät regelmäßig.

Reinigung des Gehäuses

Verwenden Sie ein weiches, feuchtes Tuch, um das Gehäuse sauber zu wischen. Verwenden Sie niemals aggressive Chemikalien, Benzin, Reinigungsmittel, chemisch behandelte Tücher oder andere Reinigungslösungen. Diese könnten möglicherweise das Gerät beschädigen.

Reinigung des Filters

Verwenden Sie einen Staubsauger oder klopfen Sie den Filter leicht ab, um losen Staub und Schmutz zu entfernen. Spülen Sie den Filter dann gründlich unter fließendem Wasser (nicht heißer als 40 °C). Vor dem Austausch gründlich trocknen.

Hinweis! Betreiben Sie das Gerät niemals ohne die Filter.

Lagerung am Ende der Saison

• Leeren Sie das Wasser im Gerät, bevor Sie den reinen Lüftungsmodus einschalten. um das Innere gründlich zu trocknen.
• Reinigen oder wechseln Sie den Filter.
• Ziehen Sie den Netzstecker und bewahren Sie das Netzkabel auf.
• Zur Aufbewahrung in den Originalkarton oder -deckel legen.

FEHLERSUCHE UND FEHLERBEHEBUNG

Problem Kontrollfragen
Das Gerät geht nicht in Betrieb.	Ist das Klimagerät an die Stromversorgung angeschlossen?
	Gibt es einen Stromausfall?
	Blinkt die Anzeige für den vollen Wassertank?
	Ist die Raumtemperatur unter der eingestellten Temperatur?
Das Gerät erscheint nur eine geringe Wirkung zu haben.	Besteht eine direkte Sonneneinstrahlung?(Vorhänge zuziehen.)
	Sind zu viele Fenster oder Türen geöffnet?
	Befinden sich in dem Zimmer zu viele Menschen?
	Erzeugt etwas in dem Raum zu viel Wärme?
Das Gerät erscheint keine Wirkung zu haben.	Ist der Filter verstaubt oder verunreinigt?
	Ist die Luftzufuhr oder der Luftauslass verstopft?
	Liegt die Raumtemperatur unter der eingestellten Temperatur?
Das Gerät ist zu laut.	Ist das Gerät uneben aufgestellt, so dass es zu Vibrationen kommt?
	Ist der Boden unter dem Gerät uneben?
Der Kompressor läuft nicht.	Wurde der Überhitzungsschutz ausgelöst? Warten Sie, bis die Temperatur sinkt.

Fehlercodes für den Elektriker

Code Bedeutung
E1 Sensor	am Verdampfer ausgefallen
E2 Sensor	am Auslass ausgefallen
E3 Draht	zum Thermofühler ist unterbrochenoder defekt. Bitte ersetzen.
E5 Gerät	überhitzt. Kompressor und Ventilatormotor schalten sich ab.Mit einen Druck auf ON/OFF nachsehen, ob immer noch E5 angezeigt wird. Falls ja, ist der Kompressor defekt.

HINWEISE ZUM KÄLTEMITTEL R290

Warnhinweise

• Die Klimaanlage muss aufrecht aufbewahrt und transportiert werden. Andernfalls können irreparable Kompressorschäden entstehen. Lassen Sie das Gerät im mindestens 24 Stunden stehen, bevor Sie es in Betrieb nehmen.
• Schalten Sie den das Gerät vor der Reinigung aus und trennen Sie es von der Stromversorgung.
• Stellen sie sicher, dass das Gerät einen stetigen Luftstrom erzeugt und dass die Lufteinlässe und -auslässe nicht blockiert sind.
• Betreiben Sie dieses Gerät zur Vermeidung von Lecks auf einem horizontalen Untergrund.
• Jede Person, die an Arbeiten an einen Kältemittelkreislauf vornimmt, sollte über ein aktuell gültiges Zertifi kat einer von der Industrie akkreditierten Bewertungsstelle verfügen. Damit wird die Kompetenz zum sicheren Umgang mit Kältemitteln gemäß einer branchenweit anerkannten Bewertungsspezifikation sichergestellt.
• Wenn das Gerät nicht mehr funktioniert, entsorgen Sie es fachgerecht.
• Bewahren Sie das Gerät bei Nichtgebrauch an einem gut belüfteten Ort auf.
• Bewahren Sie das Gerät so auf, dass es nicht beschädigt wird.
• Reparaturen dürfen nur vom Hersteller oder einem autorisierten Fachbetrieb durchgeführt werden.
• Die an das Gerät angeschlossenen Leitungen dürfen potenzielle Zündquelle enthalten.
• Beschädigen Sie keine der Komponenten des Kältemittelkreislaufs. Ausströmendes Kältemittel wird unter Umständen nicht wahrgenommen, da es geruchlos ist.
• Wartung und Reparaturen müssen unter der Aufsicht von Spezialisten für den Einsatz von brennbaren Kältemitteln durchgeführt werden.

Informationen für Räume mit Kältemittelleitungen

• Beschränken Sie die Rohrleitungen auf ein Minimum.
• Achten Sie darauf die Rohrleitungen nicht zu beschädigen.
• Geräte mit brennbaren Kältemitteln dürfen nur in gut belüfteten Raum installiert werden.
• Halten Sie die nationalen Gasvorschriften ein.
• Alle mechanischen Verbindungen müssen für Wartungszwecke frei zugänglich sein.

VORSICHT

Brandgefahr!

Dieses Gerät enthält das brennbares Kältemittel R290. Wenn das Kältemittel austritt und einer externen Zündquelle ausgesetzt ist, besteht Brandgefahr.

GERÄTESTEUERUNG PER SMARTPHONE

Wenn Sie Ihr Klarstein-Gerät in Ihr heimisches WLAN einbinden, können Sie es ganz bequem über die dazugehörige Klarstein-App bedienen. Die App ermöglicht es Ihnen, nicht nur das Gerät über Ihr Smartphone fernzusteuern, sondern bietet Ihnen zudem Zugang zu Rezepten und weiterführenden Informationen.

Gehen Sie folgendermaßen vor, um Ihr Smartphone mit Ihrem Klarstein-Gerät zu verbinden:

1. Laden Sie zuerst die Klarstein-App herunter, indem Sie mit Ihrem Smartphone den QR-Code scannen (siehe unten) oder laden Sie diese direkt aus dem App Store oder bei Google Play herunter.
2. Versichern Sie sich, dass Ihr Smartphone mit demselben WLAN-Netzwerk verbunden ist, mit dem Ihr Klarstein-Gerät verbunden werden soll.
3. Öffnen Sie die Klarstein-App.
4. Melden Sie sich mit Ihrem Konto an. Wenn Sie noch keinen Account haben, registrieren Sie sich in der Klarstein-App.
5. Folgen Sie den Anweisungen der App.

App-Download

Verwenden Sie die Scan-Funktion Ihres Handys, um den QR-Code zu scannen, und speichern Sie die App auf Ihrem Smartphone.

Hinweis: Weitere Hinweise zur Bedienung der App und Hilfestellungen zur Herstellung der Verbindung mit Ihrem Gerät liefert Ihnen die App, sobald Sie sie das erste Mal öffnen.

iOS Android

Fehlerbebung bei Verbindungsproblemen

Wenn Ihr Klarstein-Gerät im WLAN nicht gefunden werden kann, überprüfen Sie Folgendes:

• Ist das Gerät eingesteckt?
• Ist die WLAN-Funktion des Smartphones aktiviert?
• Ist die WLAN-Funktion des Klarstein-Gerätes aktiviert? (Befolgen Sie die Anweisungen in der App.)
• Ist das WLAN-Passwort korrekt eingegeben worden?
• Befinden sich Router, Klarstein-Gerät und Smartphone während des Kopplungsversuches in unmittelbarer Nähe? (Idealerweise nicht mehr als 5 m voneinander entfernt.)
• Falls Sie in den Einstellungen ihres WLAN-Routers das 2,4-GHz-Band deaktiviert haben, aktivieren Sie dieses in Ihren Routereinstellungen.

Hinweis: Für weitere Hilfestellungen folgen Sie den Anweisungen der App beim Verbindungsaufbau.

TECHNISCHE DATEN

Artikelnummer 10034664, 10034665,10035739, 10035740		10034666, 10034667,10035737, 10035738
Stromversorgung 220-240 V ~50 Hz
Leistungsaufnahme 130	8 W / 6,0 A 1120 W / 5,1 A
Kühlleistung 12000 Btu/h	~3,4 kW 10000 Btu/h	~2,9 kW
Luftdurchsatz 366 m	^2 /h 385 m	^2 /h
Entfeuchtungsleistung 48 L/Tag 31.5 L/Tag
Kältemittel	R290
WiFi-Standard	802.11 b/g/n
WiFi-Frequenz	2,4 GHz
WiFi-Sendeleistung(max.)	20 dBm

Angaben nach Verordnung (EU) Nr. 626/2011

Warenzeichen des Lieferanten: Klarstein

Modellkennung des Lieferanten:	10034666,
	10034667,
	10035737,
	10035738

Schallleistungspegel in Innenräumen bei Norm-Nennbedingungen im Kühlbetrieb in dB: 65 dB

Der Austritt von Kältemittel (R290) trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotenzial tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotenzial. Dieses Gerät enthält Kältemittel mit einem Treibhauspotenzial von 3. Somit hätte ein Austreten von 1 kg dieses Kältemittels 3 Mal größere Auswirkungen auf die Erderwärmung als 1 kg CO _2 , bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.

Leistungszahl im Kühlbetrieb (EER _rated ): 2,6

Energieeffizienzklasse: A

Energieverbrauch 1,3 kWh je 60 Minuten, auf der Grundlage von Ergebnissen der Normprüfung. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab.

Kühlleistung P_rated in kW: 3,4 kW

Angaben nach Verordnung (EU) Nr. 206/2012

Modellkennung(en) 10034666, 10034	667, 10035737, 10035738
Bezeichnung Symbol Wert Einheit
Nenn-Leistung im Kühlbetrieb P	ratedim Kühlbetrieb	3,4 kW
Nenn-Leistung im Heizbetrieb P	ratedim Heizbetrieb	- kW
Nenn-Leistungsaufnahme im Kühlbetrieb	PEER	1,3 kW
Nenn-Leistungsaufnahme im Heizbetrieb	PCOP	- kW
Nenn-Leistungszahl im Kühlbetrieb EERd	2,6 -
Nenn-Leistungszahl im Heizbetrieb	COPd	-	-
Leistungsaufnahme im Betriebszustand „Temperaturregler aus“	PTO	-	W
Leistungsaufnahme im Bereitschaftszustand	PSB	0,38	W
Stromverbrauch von Einkanal-/ Zweikanal- Raumklimageräten (getrennte Angabe für Kühlbetrieb und Heizbetrieb)	Zweikanal: QDDEinkanal: QSD	1,3 Zweikanal: kWh/aEinkanal: kWh/h
Schallleistungspegel	LWA	65	dB(A)
Treibhauspotenzial	GWP	3	kg CO2Äq.
Kontaktadresse für weitere Informationen	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Angaben nach Verordnung (EU) Nr. 626/2011

Warenzeichen des Lieferanten: Klarstein

Modellkennung des Lieferanten: 10034664,

10034665,

10035739,

10035740

Schallleistungspegel in Innenräumen bei Norm-Nennbedingungen im Kühlbetrieb in dB: 65 dB

Der Austritt von Kältemittel (R290) trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotenzial tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotenzial. Dieses Gerät enthält Kältemittel mit einem Treibhauspotenzial von 3. Somit hätte ein Austreten von 1 kg dieses Kältemittels 3 Mal größere Auswirkungen auf die Erderwärmung als 1 kg CO₂, bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.

Leistungszahl im Kühlbetrieb (EER _rated ): 2,6

Energieeffizienzklasse: A

Energieverbrauch 1,1 kWh je 60 Minuten, auf der Grundlage von Ergebnissen der Normprüfung. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab.

Kühlleistung P_rated in kW: 2,9 kW

Angaben nach Verordnung (EU) Nr. 206/2012

Modellkennung(en) 10034664, 10034	665, 10035739, 10035740
Bezeichnung Symbol Wert Einheit
Nenn-Leistung im Kühlbetrieb P	ratedim Kühlbetrieb 2,9 kW
Nenn-Leistung im Heizbetrieb P	ratedim Heizbetrieb - kW
Nenn-Leistungsaufnahme im Kühlbetrieb	PEER	1,1 kW
Nenn-Leistungsaufnahme im Heizbetrieb	PCOP	- kW
Nenn-Leistungszahl im Kühlbetrieb EERd	2,6 -
Nenn-Leistungszahl im Heizbetrieb	COPd	-	-
Leistungsaufnahme im Betriebszustand „Temperaturregler aus"	PTO	-	W
Leistungsaufnahme im Bereitschaftszustand	PSB	0,38	W
Stromverbrauch von Einkanal-/ Zweikanal- Raumklimageräten (getrennte Angabe für Kühlbetrieb und Heizbetrieb)	Zweikanal: QDDEinkanal: QSD	1,1 Zweikanal: kWh/aEinkanal: kWh/h
Schallleistungspegel	LWA	65	dB(A)
Treibhauspotenzial	GWP	3	kg CO2 Äq.
Kontaktadresse für weitere Informationen	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

HINWEISEZURENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

Dieses Produkt enthält Batterien. Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.

KONFORMITÄTSERKLÄRUNG

CE UK CA

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Chal-Tec UK limited

Die vollständige Konformitätserklärung des Herstellers finden

Sie unter folgendem Link: use.berlin/10034664

Dear Customer,

Allgemeine Sicherheitshinweise
