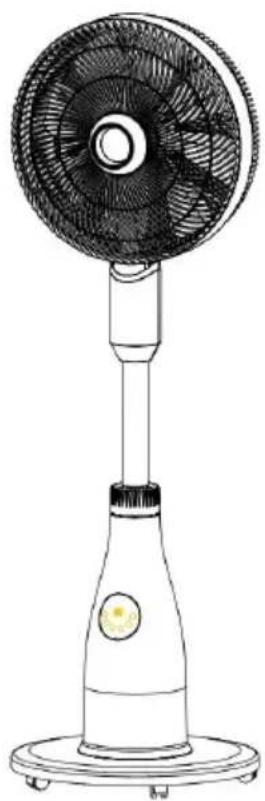

BEDIENUNGSANLEITUNG BCPSN2L01 Be Cool

BEDIENUNGSANLEITUNG BCPSN2L01

VIELEN DANK, DASS SIE SICH FÜR EIN PRODUKT VON BE COOL ENTSCHIEDEN HABEN.

Aktuelle Bedienungsanleitungen und weitere Sprachen

Laden Sie aktuelle Bedienungsanleitungen in verschiedenen Sprachen über den Link www.becool.at/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

LESEN SIE DIESE ANLEITUNG BITTE SORGFÄLTIG DURCH, BEVOR SIE MIT DER INSTALLATION, DEM BEDIENUNG ODER WARTUNG BEGINNEN. SCHÜTZEN SIE SICH SELBST UND ANDERE, INDEM SIE DIE SICHERHEITSHINWEISE BEFOLGEN. DIE NICHTBEACHTUNG VON ANWEISUNGEN KÖNNTE ZU PERSONEN UND/ODER SACHSCHÄDEN UND/ODER ZUM VERLUST DES GARANTIEANSPRUCHS FÜHREN!

WICHTIGE INFORMATIONEN ZUR SICHERHEIT, STANDORT UND ZUM ELEKTRISCHEN ANSCHLUSS.

BE COOL

1. Verwenden Sie dieses Gerät ausschließlich gemäß den Richtlinien in der Bedienungsanleitung. Jede andere Verwendung, die nicht vom Hersteller empfohlen wird, könnte zu Bränden, elektrischen Schlägen oder Personenschäden führen.
2. Verwenden Sie im Wassertank des Geräts nur reines Wasser, um eine Verstopfung und die Bildung von Bakterien oder unangenehmen Gerüchen zu verhindern.
3. Entfernen Sie die Verpackung und stellen Sie sicher, dass das Gerät nicht beschädigt ist. Im Zweifelsfall verwenden Sie das Gerät nicht und kontaktieren die Servicestelle oder Ihren Händler.
4. Halten Sie Kinder von Verpackungsmaterialien fern. Beim Verschlucken besteht Erstickungsgefahr!
5. Ist das Stromversorgungskabel beschädigt, muss es vom Hersteller oder einer autorisierten Servicestelle ausgetauscht werden, um alle möglichen Risiken zu vermeiden.
6. Vor Anschluss an das Netz prüfen Sie, ob die Stromart und Netzspannung mit den Angaben des Typenschildes auf dem Gerät übereinstimmen.
7. Die elektrische Steckdose, in der Sie das Gerät anschließen, darf nicht defekt oder lose sein und muss für die erforderliche Strombelastung geeignet und vor allem zuverlässig geerdet sein.
8. Vermeiden Sie die Verwendung eines Verlängerungskabels, denn dieses könnte überhitzen und einen Brand erzeugen.

BE COOL

1. Es ist verboten, die Eigenschaften dieses Gerätes zu verändern oder zu modifizieren. Verwenden Sie nur vom Hersteller empfohlene Ersatz- und Zubehörteile (Nichtbeachtung führt zum Verlust der Garantie und Gewährleistung).
2. Weist das Gerät einen Defekt auf, so schalten Sie es aus und kontaktieren Ihren Händler oder die Kundenhotline.
3. Wenden Sie sich für Reparaturen des Geräts, des Netzsteckers oder Kabels ausschließlich an vom Hersteller autorisierte Kundendienststellen. Die Kundendienststellen können Sie online unter www.becool.at abrufen.
4. Kinder unter 8 Jahren und Personen mit eingeschränkten physischen, psychischen, sensorischen oder geistigen Fähigkeiten sowie mangelnder Erfahrung und Wissen dürfen dieses Gerät nur benutzen, wenn es unter angemessener Aufsicht geschieht und sie ausführlich zur sicheren Benutzung des Geräts angeleitet wurden.
5. Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus.
6. Kinder dürfen nicht mit dem Gerät spielen.
7. Verdrehen oder knicken Sie das Netzkabel nicht.
8. Verwenden Sie das Gerät nicht mit nassen Händen.
9. Verwenden Sie das Gerät nicht im Freien und nur bei einer Umgebungstemperatur von 5°C bis 40°C sowie einer Luftfeuchtigkeit zwischen 30% und 80%.

BE COOL

1. Betreiben Sie das Gerät keinesfalls in Räumen, in denen Gas, Öl oder Schwefel vorkommen.
2. Benutzen Sie das Gerät nicht in der Nähe von Wasser oder starker Feuchtigkeit, z.B. in feuchten Kellern oder in der Nähe von Schwimmbecken, Badewannen oder Duschen. Achten Sie darauf, dass kein Wasser in das Gerät eindringt.
3. Reinigen Sie den Wassertank regelmäßig, um Bakterienbildung und Ablagerungen zu verhindern. Lassen Sie das Wasser bei längerer Nichtbenutzung ab und reinigen Sie den Tank gründlich.
4. Achten Sie darauf, dass der Wasserstand im Wassertank die maximale Füllhöhe nicht überschreitet, um ein Überlaufen zu vermeiden.
5. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizungen oder direkter Sonneneinstrahlung auf.
6. Stellen Sie das Gerät auf eine stabile und ebene Fläche, um ein Umkippen zu verhindern.
7. Decken Sie das Gerät niemals ab.
8. Stecken Sie niemals Finger, Stifte oder andere Gegenstände in das Gerät, und achten Sie darauf, dass die Luftein- und -auslässe nicht blockiert werden.
9. Schalten Sie das Gerät immer aus, bevor Sie den Netzstecker ziehen.
10. Ziehen Sie nicht am Netzkabel, um das Gerät vom Netzstrom zu trennen. Ziehen Sie immer am Stecker, um das Netzkabel herauszuziehen.

BE COOL

1. Fassen Sie den Stecker nicht mit nassen Händen an, um Stromschläge zu vermeiden.
2. Ziehen Sie den Stecker, wenn Sie das Gerät nicht verwenden, bevor Sie es reinigen, es gewartet werden muss oder von einem Ort zu einem anderen bewegt wird.
3. Bewahren und lagern Sie das Gerät an einem trockenen, sicheren Ort, der für Kinder unzugänglich ist, wenn es nicht verwendet wird.
4. Hinweis zur Entsorgung: Entsorgen Sie Batterien (z. B. aus der Fernbedienung) ordnungsgemäß und nicht im Hausmüll. Halten Sie sich an die örtlichen Entsorgungsvorschriften für Elektrogeräte und Batterien.

Symbol:

Bedeutung:

Schutzklasse 2

Das Symbol weist darauf hin, dass das Gerät, der Schutzklasse 2 zuzuordnen ist.

Geräte der Schutzklasse 2 sind nicht an den Schutzleiter angeschlossen.

Stattdessen haben sie eine verstärkte oder doppelte Isolierung in Höhe der

Bemessungsisolationsspannung zwischen aktiven und berührbaren Teilen.

Elektrisch leitende Oberflächen oder leitfähige berührbare Teile sind so durch eine verstärkte oder doppelte Isolierung von spannungsführenden Teilen getrennt.

BE COOL

Recycling, Entsorgung, Konformitätserklärung

	RECYCLINGDie Verpackungsmaterialien können recycelt werden. Deswegen wird empfohlen, diese im sortierten Abfall zu entsorgen
	ENTSORGUNGDas Symbol "durchgestrichene Mülltonne" erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgefährdende Stoffe enthalten.Entsorgen Sie dieses daher nicht im unsortierten Restmüll, sondern an einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden. Richtlinie 2012/19/EU
	BATTERIEENTSORGUNGGemäss der Gesetzesverordnung 188 vom 20. November 2008 zur Umsetzung der Richtlinie 2006/66/EG über Batterien, Akkumulatoren und verwandte Abfälle weist das Symbol der durchgestrichenen Mülltonne auf der Batterie darauf hin, dass es verboten ist, Altbatterien im Hausmüll zu entsorgen.Batterien und Akkus enthalten stark umweltbelastende Stoffe. Der Benutzer ist verpflichtet, Altbatterien an den Sammelstellen in der Gemeinde oder in den entsprechenden Behältern zu entsorgen. Der Service ist kostenlos. Auf diese Weise werden die gesetzlichen Anforderungen eingehalten und die Umwelt geschont.Diese Zeichen finden Sie auf Batterien:Li = Batterie enthält LithiumAl = Batterie enthält AlkaliMn = Batterie enthält ManganCR 2032 (Li); AA (Al, Mn); AAA (Al, Mn)
	KONFORMITÄTSERKLÄRUNGHiermit bestätigen wir, dass dieser Artikel den grundlegenden Anforderungen, Vorschriften und Richtlinien der EU entspricht. Die ausführliche Konformitätserklärung können Sie jederzeit unter folgendem Link einsehen:https://www.schuss-home.at/downloads

Irrtümer und technische Änderungen vorbehalten.

BE COOL

Lieferumfang

• 1 x Ventilator
  • 1 x Bedienungsanleitung
• 5 x Laufrollen
  • 1 x Montagematerial-Set

Beschreibung des Gerätes

1. Sockel
2. Ventilatorgehäuse
3. Rotorblatt

4. Wassertank

5. Bedienfeld

6. Nebelauslass
7. Fernbedienung

BE COOL

Technische Informationen

Wenn der Ventilator lange gelagert werden muss und nicht regelmäßig verwendet wird, stellen Sie den Ventilator in seiner Originalverpackung an einen trockenen Ort. Wenn Sie ihn nach einer langen Zeit der Inaktivität zum ersten Mal verwenden, stellen Sie sicher, dass der Lüfter sauber ist und die Motorschaufeln ohne Einschränkungen (Gerät nicht mit Strom versorgt) werden.

Installation / Montage

Vorbereitung

a. Entfernen Sie alle Teile des Produkts vorsichtig aus der Verpackung und legen Sie sie auf eine waagerechte Fläche.
b. Überprüfen Sie, ob alle Teile und Zubehörteile vollständig sind und mit der Packliste übereinstimmen.

Montage der Laufrollen

Setzen Sie die fünf Laufrollen in die entsprechenden Öffnungen am Sockel ein.

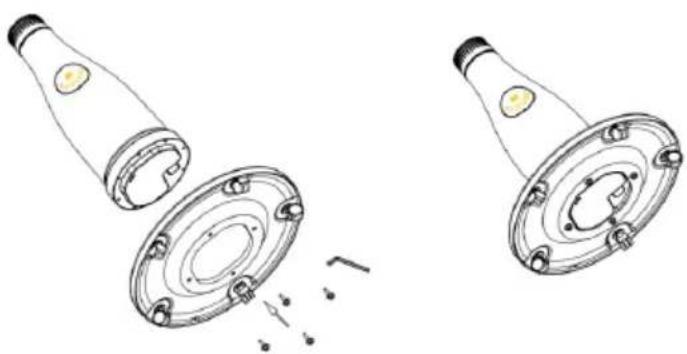

Montage des Ventilatorgehäuses

Setzen Sie das Gehäuse in den Sockel ein, sodass die Befestigungslöcher übereinstimmen.

Nehmen Sie das Werkzeug und die Schrauben aus dem Zubehörbeutel und verbinden Sie das Gehäuse mit dem Sockel. Stellen Sie sicher, dass die Schrauben fest angezogen sind.

BE COOL

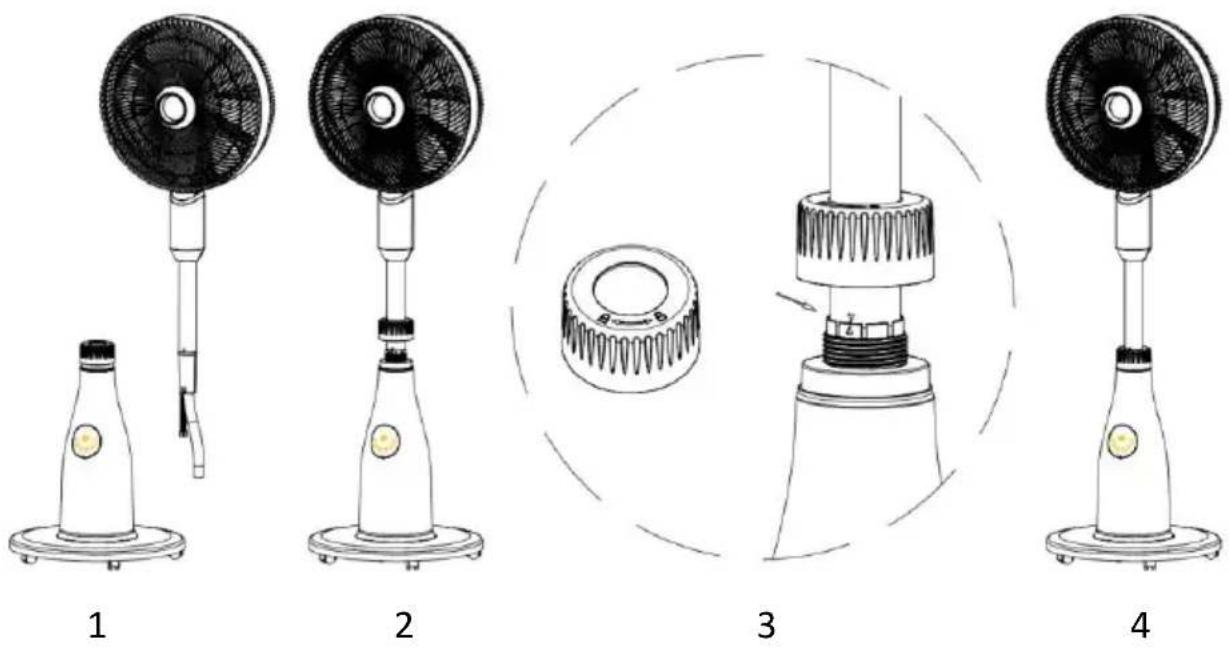

Montage der oberen Ventilatorkomponenten

1. Stellen Sie das Ventilatorgehäuse senkrecht auf eine waagerechte Fläche für die weitere Montage.
2. Führen Sie das Wellrohr und die Kabelanschlüsse in die Öffnungen des Gehäuses ein und setzen Sie anschließend die oberen Ventilatorkomponenten in das Gehäuse ein.

3. Wie in Abbildung 3 gezeigt, lösen Sie den Verriegelungsring und richten Sie die oberen Ventilatorkomponenten so aus, dass die oberen und unteren Teile des Ventilators an der richtigen Stelle sitzen und die Pfeile übereinstimmen.

4. Ziehen Sie den Verriegelungsring fest.

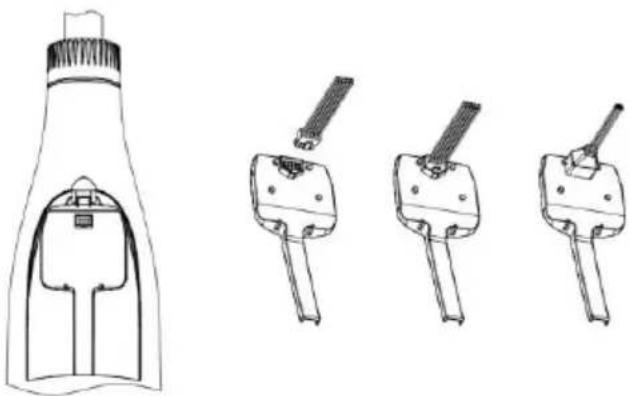

1. Suchen Sie das Anschlusskabel auf der Rückseite des Ventilatorgehäuses.

2. Richten Sie die Kabelanschlüsse mit den Anschlüssen auf der Steuerplatine aus, stecken Sie die Anschlüsse ein und prüfen Sie, ob sie fest sitzen.

3. Wickeln Sie die Schutzhülle des Anschlusskabels vollständig um den Anschluss, um es vor Wasserdampf zu schützen.

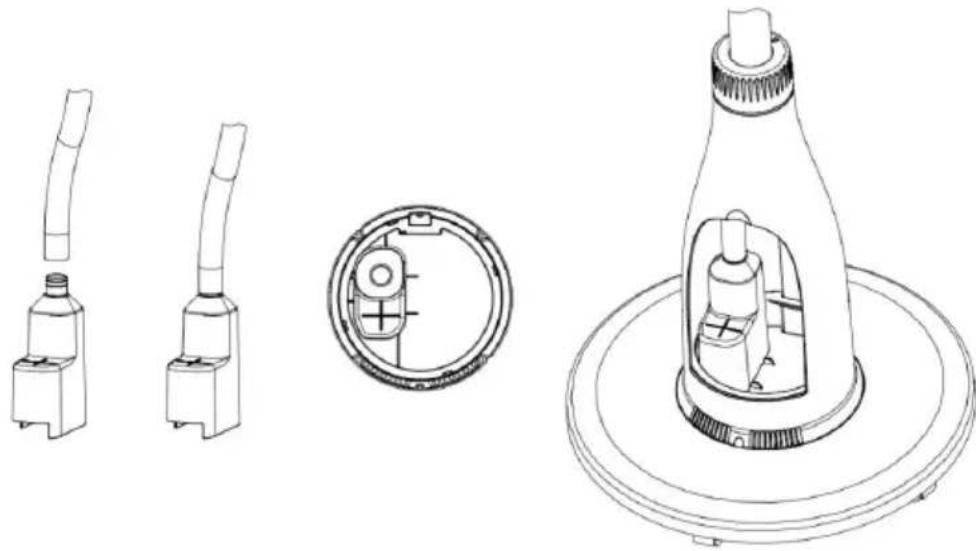

Montage des Wellrohrs

1. Suchen Sie das Wellrohr an der Rückseite des Produkts.
2. Nehmen Sie den Nebelbehälter heraus, setzen Sie das Wellrohr ein und befestigen Sie es an der vorgesehenen Stelle.
3. Setzen Sie den Nebelbehälter in das Ventilatorgehäuse ein und passen Sie die Position an, sodass er fest im Gehäuse sitzt.

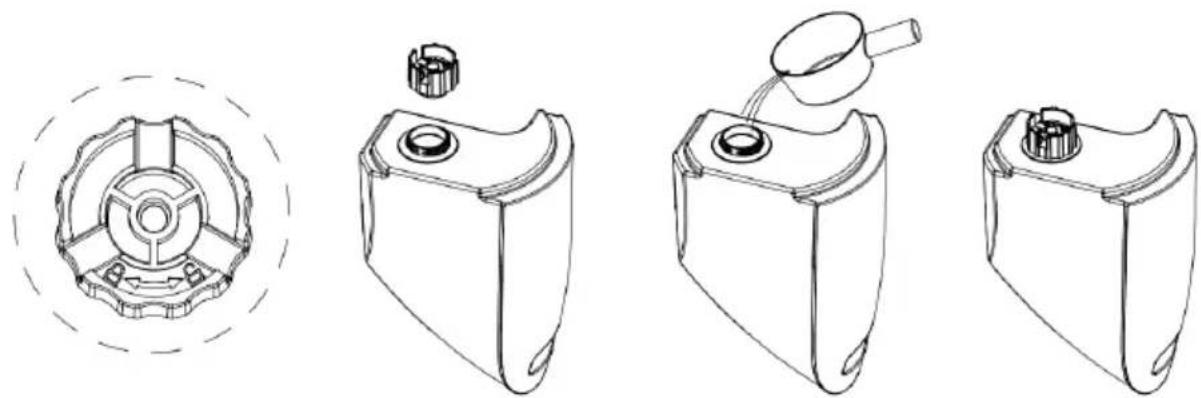

1. Lösen Sie den Deckel des Wassertanks und entfernen Sie ihn.
2. Füllen Sie den Tank mit der passenden Menge sauberen Wassers (empfohlen wird reines Wasser).
3. Setzen Sie den Tankdeckel wieder auf und ziehen Sie ihn fest.

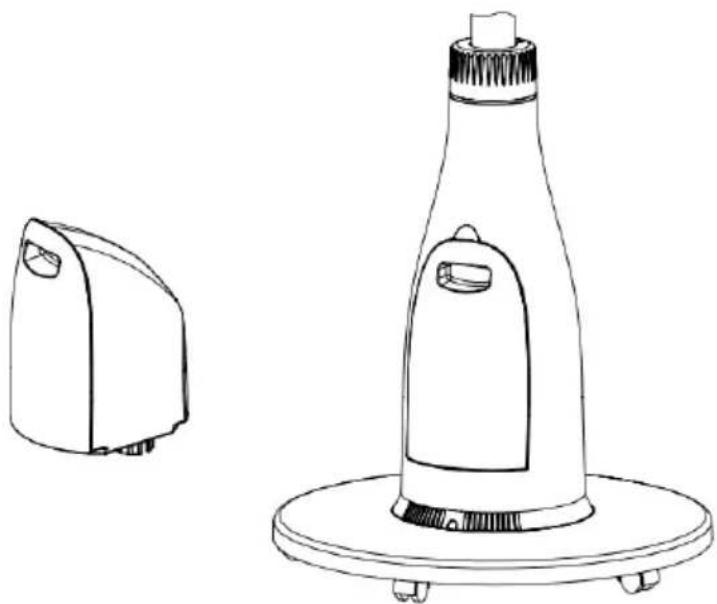

Einbau des Wassertanks

Setzen Sie den Wassertank von der Rückseite des Produkts in das Gehäuse ein, überprüfen Sie, ob alle Seiten eben sind, und stellen Sie sicher, dass er richtig eingesetzt ist.

Wenn das Gerät an die Stromversorgung angeschlossen wird, ertönt ein Signalton, und der Ventilator wechselt in den Standby-Modus.

Ein-/Ausschalten

Drücken Sie einmal die Taste " ", um in den Betriebsmodus zu wechseln. Drücken Sie diese Taste erneut, und der Ventilator stoppt und schaltet sich aus.

Einstellung des Betriebsmodus

Im eingeschalteten Zustand drücken Sie die Taste "", um zwischen den Modi Normalwind, Naturwind und Schlafwind zu wählen.

Einstellung des Timers

Im eingeschalteten Zustand drücken Sie die Taste "", um die automatische Abschaltung im Bereich von 1 bis 24 Stunden einzustellen. Drücken Sie die Taste erneut, um die Timer-Einstellung zu löschen.

Einstellung der automatischen Schwenkfunktion

Im eingeschalteten Zustand drücken Sie die Taste "", um die Schwenkfunktion auszuwählen: 30°-Schwenk, 70°-Schwenk, 110°-Schwenk oder Stopp.

Einstellung der Sprühfunktion

Im eingeschalteten Zustand drücken Sie die Taste "ü", um die Sprühstärke auf Hoch, Niedrig oder Aus zu setzen.

BE COOL

Einstellung der Windgeschwindigkeit

Im eingeschalteten Zustand drücken Sie die Taste "*, um die Windgeschwindigkeit von P1 bis P12 auszuwählen.

Einstellung des Umgebungslichts

Drücken Sie die Windgeschwindigkeitstaste "für 3 Sekunden, um das Umgebungslicht einzuschalten. Drücken Sie sie erneut für 3 Sekunden, um das Licht auszuschalten.

Fernbedienung

Fernbedienung vorbereiten – Batterie einlegen oder tauschen

Bitte beachten Sie die folgenden Anweisungen:

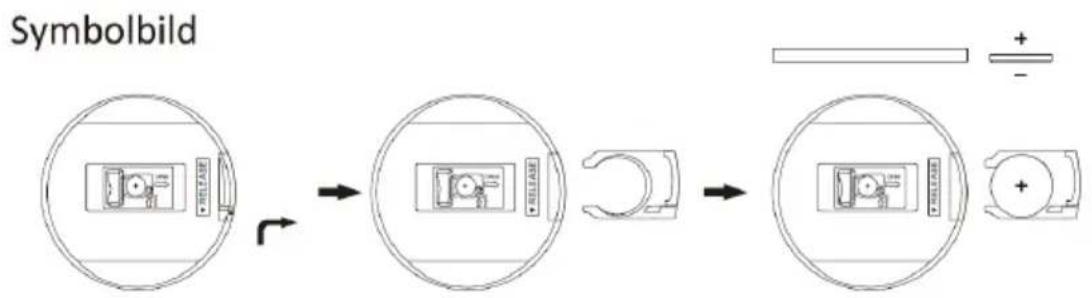

Erstbetrieb:

Für den Erstbetrieb der Fernbedienung ziehen Sie bitte den Plastikschutz aus dem Batteriefach auf der Rückseite der Fernbedienung heraus. Batterie wechseln:

Ziehen Sie die Batteriehalterung auf der Rückseite der Fernbedienung heraus und entnehmen die alte Batterie aus der Halterung:

Setzen Sie nun eine neue CR2032 Batterie ein und achten dabei immer auf die Polaritätsmarkierungen (+/-) auf der Batterie und der Batteriehalterung.

Schieben Sie anschließend die Batteriehalterung wiedervollständig in die Fernbedienung ein.

BE COOL

Reinigung

HINWEIS:

Trennen Sie vor der Reinigung des Geräts immer den Netzstecker von der Buchse.

1. Tauchen Sie das Gerät NICHT in Wasser oder spritzen Sie es nicht mit anderen Flüssigkeiten an.
2. Verwenden Sie KEINE Lösungsmittel oder andere chemische Produkte zur Reinigung. Lagern Sie den Ventilator bei Nichtverwendungen an einem trockenen Ort.
3. Wenn Sie den Ventilator am Ende der Saison nicht mehr verwenden, wischen Sie den Staub ab, um ihn für die nächste Saison in gutem Zustand zu halten. Falls erforderlich, das Gitter demontieren und den Lüfter entfernen; reinigen Sie es mit einem weichen, feuchten Tuch.
4. Entfernen Sie den Wassertank und reinigen Sie ihn mit lauwarmem Wasser; bevor Sie den Wassertank im Gerät austauschen, stellen Sie sicher, dass er vollständig trocken ist. Das Wasser aus dem Gerät ablassen, einen Behälter unter dem Wasserablauf platzieren (unten mit einem Pfeil gekennzeichnet) und das im Wassertank verbleibende Wasser abfließen lassen.

BE COOL

Fehlerbehebung

Fehlerbeschreibung	Fehlerbehebung
Gerät funktioniert nicht	1. Überprüfen Sie, ob der Netzstecker vollständig in die Steckdose eingesteckt und sicher verbunden ist.
	2. Drücken Sie den Netzschalter am Bedienfeld.
Kein Sprühen	1. Füllen Sie eine angemessene Menge Wasser in den Wassertank.
	2. Setzen Sie den Wassertank wieder richtig ein, prüfen Sie, ob die Außenseite des Tanks bündig mit dem Gehäuse abschließt und ob er korrekt eingesetzt ist.
	3. Stellen Sie das Gerät auf eine ebene Fläche.
Schlechte Luftzufuhr	1. Vermeiden Sie, dass Fremdkörper den Lufteinlass oder Luftauslass blockieren, und nutzen Sie das Gerät nicht in der Nähe von Vorhängen.

BE COOL

Technische Informationen
Typenbezeichnung	BCPSN2L01
Nennspannung	220V – 240 V
Frequenz	50 Hz
Nennleistung	80 Watt
Schallpegel	≤ 55 dB(A)
Maße	429×1145×429 mm
Gewicht	6,8 kg
Wassertankvolumen	2 Liter
Informationsanforderungen der Verordnung EU (VO) 206/2012
Artikelnummer	BCPSN2L01
Nennspannung	220 – 240 V
Schutzklasse	II
Stromverbrauch im ausgeschalteten Zustand (POFF)	-
Saisonaler Stromverbrauch (Q)	21 kWh/a
Bezeichnung	Symbol	Wert	Einheit
Maximaler Volumenstrom	F	58,5	m3/min
Ventilator-Leistungsaufnahme	P	64,3	W
Serviceverhältnis	SV	0,9	(m3/min)/W
Leistungsaufnahme im Bereitschaftszustand	PSB	0,3	W
Ventilator-Schallleistungspegel	LWA	66	dB(A)
Maximale Luftgeschwindigkeit	c	3,1	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	IEC 60879:2019
Kontaktadressen für weitere Informationen und Serviceline:	Schuss Home Electronic GmbH Scheringgasse 3, A-1140 Wien Tel: [phone] – 0www.becool.atFB-Nr: 236974 t / FB-Gericht: Wien

BE COOL

GARANTIE

Mit diesem Qualitätsprodukt von BE COOL haben Sie eine Entscheidung für Innovation, Langlebigkeit und Zuverlässigkeit getroffen.

Für dieses BECOOL Gerät gewähren wir eine Garantiezeit von 2 Jahren ab Kaufdatum gültig in Österreich! Sollten in diesem Zeitraum wider Erwarten dennoch Servicearbeiten an Ihrem Gerät notwendig sein, garantieren wir Ihnen hiermit eine kostenlose Reparatur (Ersatzteile und Arbeitszeit) oder (nach Ermessen der Firma Schuss) das Produkt auszutauschen. Sollten weder Reparatur noch Tausch aus wirtschaftlichen Gründen möglich sein, behalten wir uns das Recht vor, eine Zeitwertgutschrift zu erstellen.

Bitte wenden Sie sich im Falle von Klimageräten auf jeden Fall als ersten Schritt an die Kundenhotline (siehe Kleber am Gerät bzw. Titelseite Gebrauchsanweisung), bei Ventilatoren hierzu an Ihren Fachhändler oder direkt an uns. Wir weisen darauf hin, dass Reparaturarbeiten, die nicht durch die autorisierte Vertragswerkstätte in Österreich vorgenommen worden sind, die Gültigkeit dieser Garantie sofort beenden.

Von dieser Garantie nicht umfasst sind:

• Bei nicht Ordnungsgemäßer Verwendung übernehmen wir keine Folgeschäden
• Reparatur oder Tausch von Teilen aufgrund üblicher Verschleißerscheinungen
• Schäden aufgrund Nichtbeachtung der Bedienungsanleitung
• Geräte, die - auch nur teilweise - gewerblich genutzt werden
- durch äußeren Einfluss mechanisch beschädigte Geräte (Sturz, Stoß, Bruch, unsachgemäßer Gebrauch etc.) sowie Abnutzungsserscheinungen ästhetischer Art.
• Geräte, die unsachgemäß behandelt wurden
• Geräte, die nicht von unserer autorisierten Servicewerkstätte geöffnet wurden.
- Schäden, die in Folge nicht ordnungsgemäß geschlossener Kondenswasserablassventile von Klimageräten oder nicht korrekt eingesetztem Wasserbehälter entstanden sind.
- Nicht erfüllte Konsumentenerwartungen.
• Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind.
- Geräte, bei denen die Typenbezeichnung und/oder Seriennummer am Gerät geändert, gelöscht, unleserlich gemacht oder entfernt worden ist.
- Dienstleistungen außerhalb unserer Vertragswerkstätten, die Transportkosten zu einer Vertragswerkstatt oder an uns und retour sowie die damit verbundenen Risiken.

Wir weisen nachdrücklich darauf hin, dass innerhalb der Garantiezeit bei Bedienungsfehlern oder wenn kein Fehler festgestellt wurde ein Pauschalbetrag von € 60,- (indiziert Basis VPI 2010, Juni 2015) in Rechnung gestellt wird.

Durch die Erbringung einer Garantieleistung (Reparatur oder Austausch des Gerätes) wird die absolut Garantiedauer von 2 Jahren ab Kaufdatum nicht verlängert.

Die 2 Jahres Garantie gilt nur gegen Vorlage des Kaufbelegs (muss Name und Anschrift des Händlers sowie die vollständige Gerätebezeichnung enthalten) und des dazugehörigen Garantiezertifikats, auf dem die Gerätetype sowie die Seriennummer (am Karton und auf der Geräterück- bzw. Unterseite ersichtlich) zu vermerken sind! Ohne Vorlage des Garantiezertifikats gilt nur die gesetzliche Gewährleistung!

Wir weisen ausdrücklich darauf hin, dass die gesetzlichen Gewährleistungsrechte durch diese Garantie nicht berührt werden und unvermindert fortbestehen.

Eine Schadenersatzpflicht seitens Schuss Home Electronic GmbH sowie deren Erfüllungsgehilfen besteht nur bei Vorliegen grober Fahrlässigkeit oder Vorsatz. Ausgeschlossen ist jedenfalls die Haftung für entgangenen Gewinn, erwartete, aber nicht eingetretene Ersparnisse, Folgeschäden und Schäden aus Ansprüchen Dritte. Schäden an oder für aufgezeichnete Daten sind immer aus der Schadenersatzpflicht ausgenommen.

Herzliche Gratulation zu Ihrer Wahl. Wir wünschen Ihnen viel Freude mit Ihrem BE COOL Gerät!

ANSCHRIFT

Schuss Home Electronic GmbH

A-1140 Wien, Scheringgasse 3

Tel.: [phone]

Typenbezeichnung:

Seriennummer:......

Dieses Garantiezertifikat ist im Garantiefall gemeinsam mit dem Gerät der autorisierten Servicewerkstätte auszuhändigen.
