BEDIENUNGSANLEITUNG DFR552 MAKITA

EN	Cordless Auto Feed Screwdriver	INSTRUCTION MANUAL 6
FR	Visseuse Automatique sans Fil	MANUEL D’INSTRUCTIONS 13
DE	Akku-Schnellbau-Magazin-Schrauber	BETRIEBSANLEITUNG 21
IT	Avvitatore autoalimentato a batteria	ISTRUZIONI PER L’USO 29
NL	Accuschroefautomaat GEBRUIKSAANWIJZING 37
ES	Atornillador Autoalimentado Inalámbrico	MANUAL DE INSTRUCCIONES 45
PT	Parafusadeira de Autoalimentação a Bateria	MANUAL DE INSTRUÇÕES 53
EL	Φορητή κατσαβιδιέρα με αυτόματη τροφοδότηση	ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ 61
TR	Akülü Otomatik Beslemeli Tornavida	KULLANMA KILAVUZU 69

DFR452

DFR453

DFR551

DFR552

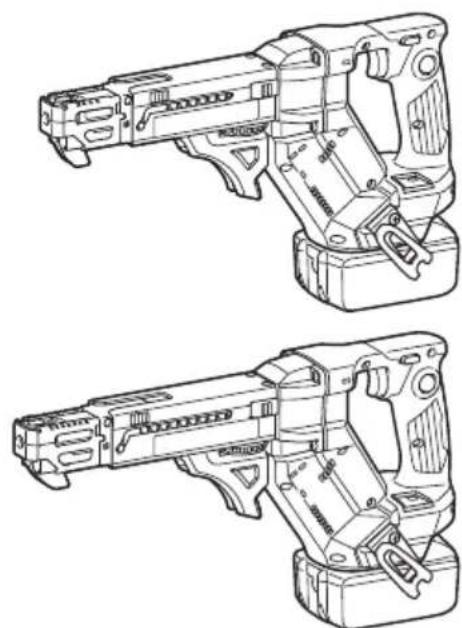

Modell: DFR452 DFR453 DFR551 DFR552
Schraubengurt	3,5 mm × 20 mm - 4,2 mm × 41 mm		3,5 mm × 25 mm - 4,2 mm × 55 mm
Leerlaufdrehzahl 0 - 6.000 min	^-1	0 - 4.500 min^-1	0 - 6.000 min^-1	0 - 4.500 min^-1
Gesamtlänge 360 mm 396 mm
Nennspannung Gleichstrom 18 V
Nettogewicht 1,9 - 2,2 kg

- Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.

• Die technischen Daten können von Land zu Land unterschiedlich sein.

- Das Gewicht kann abhängig von dem Aufsatz (den Aufsätzen), einschließlich des Akkus, unterschiedlich sein. Die leichteste und die schwerste Kombination, gemäß dem EPTA-Verfahren 01/2014, sind in der Tabelle angegeben.

Zutreffende Akkus und Ladegeräte

Akku BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B

Ladegerät DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /DC18SH / DC18WC

• Einige der oben aufgelisteten Akkus und Ladegeräte sind je nach Ihrem Wohngebiet eventuell nicht erhältlich.

⚠️WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgendwelcher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr.

Vorgesehene Verwendung

Das Werkzeug ist für das Eindrehen von Schrauben in Holz, Metall und Kunststoff vorgesehen.

Geräusch

Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN62841-2-2:

Modell Schalldruckpegel (L_pA) : (dB (A))		Messunsicherheit(K):(dB (A))
DFR452	78	3
DFR453	79	3
DFR551	77	3
DFR552	78	3

Der Geräuschpegel kann während des Betriebs 80 dB (A) überschreiten.

HINWEIS: Der (Die) angegebene(n) Schallemissionswert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden. HINWEIS: Der (Die) angegebene(n) Schallemissionswert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.

⚠️WARNUNG: Einen Gehörschutz tragen.
⚠️WARNUNG: Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen.
⚠️WARNUNG: Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Schwingungen

Schwingungsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN62841-2-2:

Arbeitsmodus: Oberflächenschleifen mit normalem Seitengriff

Modell Vibrationsemis-sion (ah): (m/s2)		Messunsicherheit (K): (m/s2)
DFR452	2,5 m/s2 oder weniger	1,5 m/s2
DFR453
DFR551
DFR552

HINWEIS: Der (Die) angegebene(n)

Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n)

Vibrationsgesamtwert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.

WARNUNG: Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen.

WARNUNG: Identifizieren Sie

Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Konformitätserklärungen

Nur für europäische Länder

Die Konformitätserklärungen sind in Anhang A dieser Betriebsanleitung enthalten.

SICHERHEITSWAR- NUNGEN

Allgemeine Sicherheitswarnungen für Elektrowerkzeuge

WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Spezifikationen, die diesem Elektrowerkzeug beiliegen. Eine Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug.

Sicherheitswarnungen für Akku-Schrauber

1. Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Gefahr besteht, dass das Befestigungselement verborgene Kabel kontaktiert. Bei Kontakt mit einem Strom führenden Kabel können die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.
2. Achten Sie stets auf sicheren Stand. Vergewissern Sie sich bei Einsatz des Werkzeugs an hochgelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten.
3. Halten Sie das Werkzeug mit festem Griff.
4. Halten Sie Ihre Hände von rotierenden Teilen fern.
5. Vermeiden Sie eine Berührung des Einsatzes oder des Werkstücks unmittelbar nach der Bearbeitung, weil die Teile noch sehr heiß sind und Hautverbrennungen verursachen können.
6. Spannen Sie Werkstücke stets in einen Schraubstock oder eine ähnliche Aufspannvorrichtung ein.
7. Vergewissern Sie sich, dass keine Stromkabel, Wasserrohre, Gasrohre usw. vorhanden sind, die bei Beschädigung durch den Einsatz des Werkzeugs eine Gefahr darstellen können.

DIESE ANWEISUNGEN AUFBEWAHREN.

WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten.

MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen.

Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.
2. Unterlassen Sie Zerlegen oder Manipulieren des Akkus. Es kann sonst zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion kommen.
3. Falls die Betriebszeit beträchtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.

4. Falls Elektrolyt in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.

5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch Regen aus.
Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

1. Lagern und benutzen Sie das Werkzeug und den Akku nicht an Orten, an denen die Temperatur 50 °C erreichen oder überschreiten kann.

2. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.

3. Unterlassen Sie Nageln, Schneiden, Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion führen.

4. Benutzen Sie keine beschädigten Akkus.

5. Die enthaltenen Lithium-Ionen-Akkus unterliegen den Anforderungen der Gefahrengut-Gesetzgebung.
   Für kommerzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden.
   Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich. Bitte beachten Sie möglicherweise ausführlichere nationale Vorschriften. Überkleben oder verdecken Sie offene Kontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.

6. Entfernen Sie den Akku zum Entsorgen vom Werkzeug, und entsorgen Sie ihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.

7. Verwenden Sie die Akkus nur mit den von Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einem Brand, übermäßiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen.

8. Soll das Werkzeug längere Zeit nicht benutzt werden, muss der Akku vom Werkzeug entfernt werden.

9. Bei und nach dem Gebrauch kann der Akku heiß werden, was Verbrennungen oder Niedertemperaturverbrennungen verursachen kann. Beachten Sie die Handhabung von heißen Akkus.

10. Berühren Sie nicht den Anschlusskontakt des Werkzeugs unmittelbar nach dem Gebrauch, da er heiß genug werden kann, um Verbrennungen zu verursachen.

11. Achten Sie darauf, dass sich keine Späne, Staub oder Schmutz in den Anschlusskontakten, Löchern und Nuten des Akkus absetzen. Es könnte sonst zu Erhitzung, Brandauslösung, Bersten und Funktionsstörungen des Werkzeugs oder des Akkus kommen, was zu Verbrennungen oder Personenschäden führen kann.

12. Wenn das Werkzeug den Einsatz in der Nähe einer Hochspannungs-Stromleitung nicht unterstützt, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung. Dies kann zu einer Funktionsstörung oder Betriebsstörung des Werkzeugs oder des Akkus führen.
13. Halten Sie die Batterie von Kindern fern.

DIESE ANWEISUNGEN AUFBEWAHREN.

⚠ VORSICHT: Verwenden Sie nur Original-Makita-Akkus. Die Verwendung von Nicht-Original-Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Bränden, Personenschäden und Beschädigung führen. Außerdem wird dadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig.

Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpft ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwischen 10 – 40 °C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.
4. Wenn Sie den Akku nicht benutzen, nehmen Sie ihn vom Werkzeug oder Ladegerät ab.
5. Der Akku muss geladen werden, wenn er lange Zeit (länger als sechs Monate) nicht benutzt wird.

FUNKTIONSBE- SCHREIBUNG

AVORSICHT: Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen des Werkzeugs stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist.

Anbringen und Abnehmen des Akkus

⚠ VORSICHT: Schalten Sie das Werkzeug stets aus, bevor Sie den Akku anbringen oder abnehmen.
⚠VORSICHT: Halten Sie das Werkzeug und den Akku beim Anbringen oder Abnehmen des Akkus sicher fest. Wenn Sie das Werkzeug und den Akku nicht sicher festhalten, können sie Ihnen aus der Hand rutschen, was zu einer Beschädigung des Werkzeugs und des Akkus und zu Körperverletzungen führen kann.

Richten Sie zum Anbringen des Akkus dessen Führungsfeder auf die Nut im Gehäuse aus, und schieben Sie den Akku hinein. Schieben Sie ihn vollständig ein, bis er mit einem leisen Klicken einrastet. Wenn Sie die rote Anzeige sehen können, wie in der Abbildung gezeigt, ist der Akku nicht vollständig verriegelt.

Ziehen Sie den Akku zum Abnehmen vom Werkzeug ab, während Sie den Knopf an der Vorderseite des Akkus verschieben.

▶ Abb.1: 1. Rote Anzeige 2. Knopf 3. Akku

⚠ VORSICHT: Schieben Sie den Akku stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sichtbar ist. Anderenfalls kann er aus dem Werkzeug herausfallen und Sie oder umstehende Personen verletzen.
⚠VORSICHT: Unterlassen Sie Gewaltanwendung beim Anbringen des Akkus. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.

Werkzeug/Akku-Schutzsystem

Das Werkzeug ist mit einem Werkzeug/Akku-Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung des Motors automatisch ab, um die Lebensdauer von Werkzeug und Akku zu verlängern. Das Werkzeug bleibt während des Betriebs automatisch stehen, wenn das Werkzeug oder der Akku einer der folgenden Bedingungen unterliegt:

Überlastschutz

Wird das Werkzeug/der Akku auf eine Weise benutzt, die eine ungewöhnlich hohe Stromaufnahme bewirkt, bleibt das Werkzeug automatisch stehen. Schalten Sie in dieser Situation das Werkzeug aus, und brechen Sie die Arbeit ab, die eine Überlastung des Werkzeugs verursacht hat. Schalten Sie dann das Werkzeug wieder ein, um es neu zu starten.

Überhitzungsschutz

Wenn das Werkzeug/der Akku überhitzt wird, bleibt das Werkzeug automatisch stehen. Lassen Sie das Werkzeug/den Akku in dieser Situation abkühlen, bevor Sie das Werkzeug wieder einschalten.

Überentladungsschutz

Wenn die Akkukapazität unzureichend wird, bleibt das Werkzeug automatisch stehen. Nehmen Sie in diesem Fall den Akku vom Werkzeug ab, und laden Sie ihn auf.

Schutz gegen andere Ursachen

Das Schutzsystem ist auch für andere Ursachen ausgelegt, die eine Beschädigung des Werkzeugs bewirken könnten, und ermöglicht automatisches Anhalten des Werkzeugs. Führen Sie alle folgenden Schritte aus, um die Ursachen zu beseitigen, wenn das Werkzeug zu einem vorübergehenden Stillstand oder Betriebsstopp gekommen ist.

1. Schalten Sie das Werkzeug aus und wieder ein, um es neu zu starten.
2. Laden Sie den/die Akku(s) auf, oder tauschen Sie ihn/sie gegen einen aufgeladenen Akku/aufgeladene Akkus aus.
3. Lassen Sie das Werkzeug und den/die Akku(s) abkühlen.

Falls die Wiederherstellung des Schutzsystems keine Besserung bringt, wenden Sie sich an Ihre lokale Makita-Kundendienststelle.

Warnanzeige

Die Anzeigelampe am Push-Drive-Modus-Wahlschalter löst mit rot blinkenden Leuchten einen Alarm aus, wenn das Werkzeug unter den folgenden Betriebsbedingungen arbeitet.

▶ Abb.2: 1. Anzeigelampe

Lampenstatus Ursachen Abhilfemaßnahmen
Schnelles Blinken (ca. Drittel-Sekunden-Intervalle)	Akku wird schwach	Laden Sie den Akku bei nächster Gelegenheit auf.
Verzögertes Blinken (ca. Ein-Sekunden-Intervalle)	Überhitzt	Lassen Sie das Werkzeug abkühlen, bevor Sie es wieder einschalten.

HINWEIS: Je nach Akkustatus und Betriebsbedingungen kann eine Tiefentladungswarnung erscheinen.

Anzeigen der Akku-Restkapazität

Nur für Akkus mit Anzeige

Drücken Sie die Prüftaste am Akku, um die Akku-Restkapazität anzuzeigen. Die Anzeigelampen leuchten wenige Sekunden lang auf.

▶ Abb.3: 1. Anzeigelampen 2. Prüftaste

Anzeigelampen Restkapazität
Erleuchtet A
			75% bis 100%
			50% bis 75%
			25% bis 50%
			0% bis 25%
			Den Akku aufladen.
			Möglicherweise liegt eine Funktionsstörung im Akku vor.

HINWEIS: Abhängig von den

Benutzungsbedingungen und der

Umgebungstemperatur kann die Anzeige geringfügig von der tatsächlichen Kapazität abweichen.

HINWEIS: Die erste (äußerste linke) Anzeigelampe blinkt, wenn das Akku-Schutzsystem aktiv ist.

Einstellung für gewünschte Schraubenlängen

Für Modell DFR452 / DFR453

Das Werkzeug bietet 4 Einstellungen für formschlüssige Schraubenlängen. Schieben Sie den Tiefenanschlag heraus und hinein, und drücken Sie dabei die Hebel auf der Oberseite des Tiefenanschlags, so dass die Nummer für die gewünschte Schraubenlänge (auf dem Etikett angegeben) im Lesefenster erscheint. In der folgenden Tabelle finden Sie die Nummern, die Ihren gewünschten Schraubenlängen zugeordnet sind.

▶ Abb.4: 1. Tiefenanschlag 2. Hebel 3. Tiefeneinstellskala 4. Gehäuse

Auf dem Etikett angegebene Nummern	Schraubenlängenbereiche
20 20 mm (13/16")
25 25 mm - 28	mm (1" - 1-1/8")
32 28 mm - 35	mm (1-1/8" - 1-3/8")
41 35 mm - 41	mm (1-3/8" - 1-5/8")

Für Modell DFR551 / DFR552

Das Werkzeug bietet 7 Einstellungen für formschlüssige Schraubenlängen. Schieben Sie den Tiefenanschlag heraus und hinein, und drücken Sie dabei die Hebel auf der Oberseite des Tiefenanschlags, so dass die Nummer für die gewünschte Schraubenlänge (auf dem Etikett angegeben) im Lesefenster erscheint. In der folgenden Tabelle finden Sie die Nummern, die Ihren gewünschten Schraubenlängen zugeordnet sind.

▶ Abb.5: 1. Tiefenanschlag 2. Hebel 3. Tiefeneinstellskala 4. Gehäuse

Auf dem Etikett angegebene Nummern	Schraubenlängenbereiche
25 25 mm (1")
30 25 mm - 30	mm (1" - 1-3/16")
35 30 mm - 35	mm (1-3/16" - 1-3/8")
40 35 mm - 40	mm (1-3/8" - 1-9/16")
45 40 mm - 45	mm (1-9/16" - 1-3/4")
50 45 mm - 50	mm (1-3/4" - 2")
55 50 mm - 55	mm (2" - 2-3/16")

Einstellen der Eintreibtiefen

Drücken Sie die Vorderseite des Tiefenanschlags, und halten Sie den Zuführkasten bis zum Anschlag nach unten in das Gehäuse. Halten Sie ihn in dieser Position, und drehen Sie das Einstellrad so, dass die Spitze des Treiberbits ca. 6 mm aus der Vorderseite des Tiefenanschlags herauskommt.

Treiben Sie eine Probeschraube ein. Wenn der Schraubenkopf über der Werkstückoberfläche steht, drehen Sie das Einstellrad in Richtung A; wenn der Schraubenkopf unter der Oberfläche sitzt, drehen Sie das Einstellrad in Richtung B.

▶ Abb.6: 1. Ca. 6 mm 2. Tiefenanschlag 3. Zuführkasten 4. Gehäuse 5. Einstellrad

Einschalten

⚠️WARNUNG: Vergewissern Sie sich vor dem Einsetzen des Akkus in das Werkzeug stets, dass der Ein-Aus-Schalter ordnungsgemäß funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt.

Zum Starten des Werkzeugs betätigen Sie den Auslöseschalter. Die Werkzeugdrehzahl erhöht sich durch verstärkte Druckausübung auf den Auslöseschalter. Zum Anhalten lassen Sie den Auslöseschalter los.

Für Dauerbetrieb betätigen Sie den Auslöseschalter, drücken den Sperrknopf hinein, und lassen dann den Auslöseschalter los. Zum Ausrasten der Sperre betätigen Sie den Auslöseschalter bis zum Anschlag und lassen ihn dann los.

▶ Abb.7: 1. Griffschalter 2. Sperrknopf

Umschalten der Drehrichtung

⚠ VORSICHT: Prüfen Sie stets die Drehrichtung, bevor Sie mit der Arbeit beginnen.

⚠ VORSICHT: Betätigen Sie den Drehrichtungsumschalter erst, nachdem das Werkzeug völlig zum Stillstand gekommen ist. Durch Umschalten der Drehrichtung bei noch laufendem Werkzeug kann das Werkzeug beschädigt werden.

⚠ VORSICHT: Stellen Sie den Drehrichtungsumschalthebel stets auf die Neutralstellung, wenn Sie das Werkzeug nicht benutzen.

Dieses Werkzeug besitzt einen

Drehrichtungsumschalter. Drücken Sie auf die Seite A des Drehrichtungsumschalthebels für Rechtsdrehung, und auf die Seite B für Linksdrehung.

In der Neutralstellung des Drehrichtungsumschalthebels ist der Ein-Aus-Schalter verriegelt.

▶ Abb.8: 1. Umschalthebel der Drehrichtung

Push-Drive-Modus

Im Push-Drive-Modus dreht sich das Treiberbit nur durch Druckausübung auf die Eintreibfläche mit dem Tiefenanschlag, wodurch das Werkzeug im Leerlauf die Stromzufuhr zum Motor unterbrechen kann, um Akkustrom zu sparen.

Um den Push-Drive-Modus auszuwählen, ziehen Sie den Auslöseschalter leicht an, lassen Sie ihn dann los, und drücken Sie schnell die Moduswahltaste. Die Anzeigelampe am Push-Drive-Modus-Wahlschalter leuchtet dann auf.

▶ Abb.9: 1. Moduswahltaste 2. Anzeigelampe

HINWEIS: Der Push-Drive-Modus wird nach acht Stunden automatisch deaktiviert, wenn der Auslöseschalter eingerastet ist und keine weitere Schalterbetätigung erfolgt. Um das Werkzeug wieder zu starten, betätigen Sie den Auslöseschalter bis zum Anschlag, um den Sperrknopf auszurasten, und betätigen Sie den Auslöseschalter erneut.

Funktion zur Verhütung eines versehentlichen Wiederanlaufs

Das Werkzeug startet nicht, selbst wenn Sie den Akku bei betätigtem Auslöseschalter einsetzen.

Zum Starten des Werkzeugs lassen Sie den Auslöseschalter zunächst los, bevor Sie ihn betätigen.

MONTAGE

▲VORSICHT: Vergewissern Sie sich vor der Ausführung von Arbeiten am Werkzeug stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist.

Montieren und Demontieren des Treiberbits

⚠ VORSICHT: Achten Sie beim Zusammenbau der Komponenten und Anbauteile darauf, die scharfen Kanten der Schrauben nicht zu berühren.

⚠ VORSICHT: Behandeln Sie Zubehör und Aufsätze mit Sorgfalt. Achten Sie beim Installieren und Entfernen von Zubehör und Aufsätzen stets darauf, das Gehäuse fest zu halten. Anderenfalls können Ihnen die Zubehörteile und Aufsätze aus den Händen gleiten und herunterfallen.

⚠ VORSICHT: Halten Sie das Gehäuse beim Installieren und Entfernen von Aufsätzen fest.

⚠ VORSICHT: Schalten Sie beim Wechseln des Einsatzes immer den Schalter aus und entfernen Sie den Akku.

Montieren des Treiberbits

1. Um ein Treiberbit zu installieren, setzen Sie es bis zum Anschlag in die Spindelbohrung ein, während Sie die Spindel in das Antriebsgehäuse schieben und halten. Lassen Sie dann die Spindel los, um das Treiberbit zu sichern.

▶ Abb.10: 1. Treiberbit 2. Spindel 3. Antriebsgehäuse

1. Schieben Sie das Gehäuse in das Antriebsgehäuse und halten Sie dabei den Gehäusekörper fest, bis die Entriegelungstasten auf jeder Seite des Gehäuses mit einem leichten Klicken einrasten.

▶ Abb.11: 1. Gehäuse 2. Entriegelungstasten

Entfernen des Treiberbits

1. Halten Sie die Entriegelungstasten auf beiden Seiten des Gehäuses gedrückt, und ziehen Sie dann das Gehäuse auseinander.

▶ Abb.12: 1. Entriegelungstasten 2. Gehäuse

1. Um das Treiberbit zu entfernen, ziehen Sie es ab, während Sie die Spindel in das Antriebsgehäuse drücken und halten.

▶ Abb.13: 1. Treiberbit 2. Spindel 3. Antriebsgehäuse

Montage des Schraubengurts

⚠ VORSICHT: Schalten Sie beim Schneiden des Schraubengurts immer den Schalter aus und entfernen Sie den Akku.

Führen Sie den Schraubengurt durch die Schraubenführung ein. Schieben Sie ihn dann so weit durch die Magazinkammer, bis sich die erste Schraube in Einschraubposition befindet.

▶ Abb.14: 1. Schraubengurt 2. Schraubengurtführung 3. Gehäuse 4. Schraubenladeführung 5. Zuführkasten

ANMERKUNG: Achten Sie darauf, die erste Schraube in die zweite Reihe neben der Eintreibposition einzusetzen.

▶ Abb.15: 1. Erste Schraube 2. Schraubposition

Entfernen des Schraubengurts

⚠ VORSICHT: Entfernen Sie immer den Schraubengurt, bevor Sie den Aufsatz entfernen.

Um den Schraubengurt zu entfernen, ziehen Sie ihn nach oben aus dem Zuführkasten heraus.

▶ Abb.16

Der Schraubengurt kann nach unten aus dem Zuführkasten herausgezogen werden, während die Umschalttaste am Zuführkasten gedrückt wird.

▶ Abb.17: 1. Umschalttaste 2. Zuführkasten

Montieren des Aufhängers

⚠️WARNUNG: Verwenden Sie die Aufhänge-/Montageteile nur für den bestimmungsge- mäßen Gebrauch, z. B. zum Aufhängen des Werkzeugs an einem Werkzeuggürtel zwischen Arbeitseinsätzen oder Arbeitsintervallen.

⚠️WARNUNG: Achten Sie darauf, den Aufhänger nicht zu überlasten, da zu viel Kraft oder unregelmäßige Überlastungen Beschädigungen am Werkzeug verursachen können, die zu Verletzungen führen können.

⚠ VORSICHT: Wenn Sie den Aufhänger anbringen, sichern Sie ihn immer einwandfrei mit der Schraube. Anderenfalls kann sich der Aufhänger vom Werkzeug lösen und Personenschaden verursachen.

⚠ VORSICHT: Achten Sie darauf, dass Sie das Werkzeug sicher aufhängen, bevor Sie den Griff loslassen. Unzureichendes oder unausgewogenes Einhängen kann ein Herunterfallen verursachen, und Sie können sich verletzen.

▶ Abb.18: 1. Führungsnut 2. Aufhänger 3. Schraube

Der Aufhänger ist praktisch, um das Werkzeug vorübergehend aufzuhängen. Der Aufhänger kann auf beiden Seiten des Werkzeugs angebracht werden. Um den Aufhänger anzubringen, führen Sie ihn in die Nut entweder auf der linken oder rechten Seite des Werkzeuggehäuses ein, und sichern Sie ihn dann mit einer Schraube. Um den Aufhänger zu entfernen, lösen Sie die Schraube, und nehmen Sie dann den Aufhänger heraus.

Verwendung der Öse

⚠️WARNUNG: Verwenden Sie die Aufhängeöse niemals für einen unbeabsichtigten Zweck, z. B. zum Anbinden des Werkzeugs an einer hoch gelegenen Position. Die Lagerbelastung in einer stark belasteten Öse kann Beschädigungen an der Öse verursachen, die zu Verletzungen bei Ihnen oder Personen in Ihrer Umgebung oder unterhalb von Ihnen führen können.

Verwenden Sie die Aufhängeöse an der unteren Rückseite des Werkzeugs, um das Werkzeug unter Verwendung eines Aufhängekabels oder ähnlicher Schnüre an eine Wand zu hängen.

▶ Abb.19: 1. Aufhängeöse

ARBEIT

Schraubbetrieb

ANMERKUNG: Überprüfen Sie das Treiberbit vor Schraubarbeiten immer sorgfältig auf Verschleiß. Ersetzen Sie ein verschlissenes Treiberbit, anderenfalls kann es zu mangelhafter Befestigung kommen.

ANMERKUNG: Halten Sie das Werkzeug stets rechtwinklig zur Eintreibfläche. Wird es schräg gehalten, können die Schraubenköpfe beschädigt werden, und es kann Verschleiß des Treiberbits verursacht werden. Dies kann auch zu mangelhafter Befestigung führen.

ANMERKUNG: Halten Sie das Werkzeug stets fest gegen die Eintreibfläche gedrückt, bis der Eintreibvorgang abgeschlossen ist. Anderenfalls kann es zu unzureichender Befestigung von Schrauben kommen.

ANMERKUNG: Achten Sie darauf, dass Sie keine Schraube auf eine bereits eingetriebene andere Schraube eintreiben.

ANMERKUNG: Betreiben Sie das Werkzeug nicht ohne Schrauben. Dadurch wird die Eintreibfläche beschädigt.

ANMERKUNG: Tragen Sie kein Öl oder Schmierfett auf die Gleitfläche des Zuführkastens auf.

Schalten Sie das Werkzeug ein, indem Sie den Auslöseschalter betätigen. Halten Sie das Werkzeug fest und gerade zum Werkstück. Die Schraube wird dann automatisch zur Einschraubposition transportiert und in das Werkstück geschraubt.

▶ Abb.20

Eintreibbetrieb im Push-Drive-Modus

1. Ziehen Sie den Auslöseschalter leicht an, und lassen Sie ihn wieder los. Drücken Sie dann schnell die Moduswahltaste.

Die Anzeigelampe am Push-Drive-Modus-Wahlschalter leuchtet auf, und der Push-Drive-Modus wird aktiviert.

▶ Abb.21: 1. Moduswahltaste 2. Anzeigelampe

1. Drücken Sie den Sperrknopf hinein, während Sie den Auslöseschalter betätigen, und lassen Sie dann den Auslöseschalter los.

▶ Abb.22: 1. Sperrknopf 2. Auslöseschalter

HINWEIS: Während der Auswahl des Push-Drive-Modus und der Verriegelung des Auslösers dreht sich der Motor im Leerlauf nicht, um den Stromverbrauch zu minimieren.

1. Halten Sie das Werkzeug rechtwinklig zur Eintreibfläche, und üben Sie Vorwärtsdruck auf das Werkzeug aus.

Die Schraube wird automatisch zur Eintreibposition befördert und mit voller Drehzahl eingetrieben.

▶ Abb.23

Schrauben in Ecken

⚠ VORSICHT: Das Eintreiben an einer Position, die näher als 15 mm an der Wand ist, oder das Eintreiben mit dem Tiefenanschlag in Kontakt mit der Wand kann die Schraubenköpfe beschädigen und Verschleiß am Treiberbit verursachen. Dies kann auch zu mangelhafter Befestigung von Schrauben und einer Funktionsstörung des Werkzeugs führen.

Dieses Werkzeug kann zum Eintreiben an einer Position 15 mm von der Wand entfernt verwendet werden, wie in der Abbildung gezeigt.

▶ Abb.24: 1. Wand 2. Tiefenanschlag 3. 15 mm

Lösebetrieb

▲VORSICHT: Prüfen Sie stets die Drehrichtung, bevor Sie mit der Arbeit beginnen.

⚠ VORSICHT: Betätigen Sie den Drehrichtungsumschalter erst, nachdem das Werkzeug völlig zum Stillstand gekommen ist. Durch Umschalten der Drehrichtung bei noch laufendem Werkzeug kann das Werkzeug beschädigt werden.

Mit dem Werkzeug können Sie die Drehrichtung des Treiberbits ganz einfach ändern, entweder nach rechts (im Uhrzeigersinn), um eine Schraube anzuziehen, oder nach links (gegen den Uhrzeigersinn), um eine Schraube zu lösen.

1. Drücken Sie den Drehrichtungsumschalthebel für Drehung gegen den Uhrzeigersinn auf der Seite B hinein.

▶ Abb.25: 1. Drehrichtungsumschalthebel

1. Halten Sie die Entriegelungstasten auf beiden Seiten des Gehäuses gedrückt, und ziehen Sie dann das Gehäuse auseinander.

▶ Abb.26: 1. Entriegelungstasten 2. Gehäuse

1. Führen Sie die Spitze des Treiberbits in den Kopf der zu lösenden Schraube ein.

2. Halten Sie das Werkzeug fest gegen die Schraube gedrückt, und drücken Sie den Auslöseschalter, um den Vorgang zu starten.

▶ Abb.27: 1. Treiberbit 2. Schraubenkopf 3. Auslöseschalter

1. Setzen Sie das Gehäuse nach Abschluss des Vorgangs wieder auf das Antriebsgehäuse, bis es einrastet.

WARTUNG

⚠ VORSICHT: Vergewissern Sie sich vor der Durchführung von Inspektions- oder Wartungsarbeiten stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist.

ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita-Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden.

Nach der Benutzung

Wischen Sie das Werkzeug in regelmäßigen Abständen mit einem trockenen oder leicht mit Seifenwasser angefeuchteten Tuch ab.

SONDERZUBEHÖR

⚠ VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Makita-Werkzeug empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.

• Trockenbau-Schraubengurt
• Phillips-Einsatz
- Vierkantbit
- Pozidriv-Bit
- Gehäuse

• Original-Makita-Akku und -Ladegerät

HINWEIS: Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein.

DATI TECNICI

Modello: DFR452 DFR453 DFR551 DFR552
Viti a nastro	3,5 mm × 20 mm - 4,2 mm × 41 mm		3,5 mm × 25 mm - 4,2 mm × 55 mm
Velocità a vuoto 0 - 6.000 min	^-1	0 - 4.500 min^-1	0 - 6.000 min^-1	0 - 4.500 min^-1
Lunghezza complessiva 360 mm 396 mm
Tensione nominale 18 V CC
Peso netto Da 1,9 a 2,2 kg
