Über dieses Handbuch

Diese Anleitung führt Sie schrittweise durch die Einrichtung eines D-Link Metro Ethernet Switches und enthält die entsprechende Hinweise zur Garantie, Betriebssicherheit, Einhaltung rechtlicher Vorschriften sowie zur Umweltverträglichkeit. Beachten Sie, dass Ihr Modell sich möglicherweise geringfügig von den Abbildungen unterscheidet.

Einzelheiten über Ihr Gerät, seine Komponenten, das Einrichten von Netzwerkverbindungen sowie die technischen Daten können Sie dem mitgelieferten Benutzerhandbuch entnehmen.

Schritt 1 – Auspacken

Öffnen Sie die Transportverpackung, und entnehmen Sie vorsichtig den Inhalt. Vergewissern Sie sich anhand der Packliste im Benutzerhandbuch, dass alle Bestandteile vollständig und unbeschädigt vorhanden sind. Sollte eines der Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren D-Link-Fachhändler.

• Ein D-Link Switch
• Einbauwinkel
• Stromkabel
• Ein Konsolenkabel (je nach erworbenem Modell)
• Stromkabelhalterung
• CD-ROM mit Benutzerhandbuch und dem Dienstprogramm DNA (D-Link Network Assistant)
• Eine Kurzanleitung in mehreren Sprachen
• Ein Zubehörsatz für eine Erdungsschraube (je nach erworbenem Modell)

Schritt 2 – Switch installieren

Gehen Sie zum sicheren Installieren und Betreiben des Switch wie folgt vor:

• Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist, und achten Sie auf den festen Sitz der Steckverbindungen.
• Sorgen Sie für eine funktionierende Wärmeableitung und eine ausreichende Belüftung in der Umgebung des Switch.
• Stellen Sie keine schweren Gegenstände auf den Switch.

Tisch- oder Regalmontage

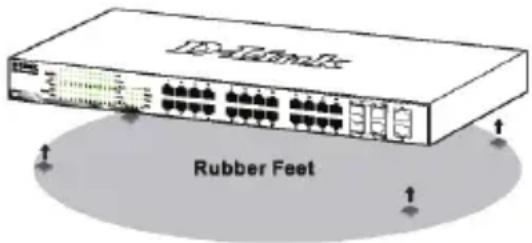

Wenn Sie den Switch auf einem Tisch oder in einem Regal aufstellen möchten, bringen Sie vorher die mitgelieferten Gummifüße in den vier Ecken an der Unterseite des Gehäuses an. Lassen Sie um das Gerät herum genug Platz zur Belüftung frei.

Abbildung 1. Gummifüße anbringen

Masse/Erdung des Switch (je nach erworbenem Modell)

In diesem Abschnitt wird beschrieben, wie Sie den Switch erden. Sie müssen diesen Vorgang durchgeführt haben, bevor Sie Ihren Switch einschalten.

Erforderliche Werkzeuge

• Erdungsschrauben (Teil des Zubehörsatzes): eine M4 x 6 mm Linsenkopfschraube
• Erdungskabel (nicht Teil des Zubehörsatzes): Das Erdungskabel sollte den lokalen und nationalen Installationserfordernissen und Normen entsprechen. Je nach Stromzufuhr und System ist für die Installation ein 12 bis 6 Kupferleiter dem AWG (amerikanischer Standard für den Kabelquerschnitt) entsprechend erforderlich. Es wird die im Handel erhältliche 6 AWG Drahtstärke empfohlen. Die Länge des Kabels hängt von der Nähe des Switch zu den entsprechenden Erdungseinrichtungen ab.

- Ein Schraubendreher (nicht Teil des Zubehörsatzes)

Anhand der folgenden Schritte können Sie den Switch an eine Masseverbindung/Schutzerdung anschließen:

1. Vergewissern Sie sich, dass das System ausgeschaltet ist.
2. Verwenden Sie das Erdungskabel und setzen Sie den #8 Ringkabelschuh auf die Erdungsschraubenöffnung.
3. Setzen Sie die Erdungsschraube in die Erdungsschraubenöffnung.
4. Ziehen Sie die Erdungsschraube mithilfe eines Schraubendrehers fest, um das Erdungskabel am Switch zu befestigen.
5. Bringen Sie den Ringkabelschuh am anderen Ende des Erdungskabels an einen entsprechenden Erdungsbolzen oder Bolzen an einem Rack an, wo der Switch installiert ist.
6. Stellen Sie sicher, dass die Verbindungen am Erdungsanschluss am Switch und Rack sicher und fest angebracht sind.

Abbildung 2. Anschluss eines Erdungskabels

Anbringen der Stromkabelhalterung

Um ein versehentliches Entfernen des Stromkabels zu verhindern, wird empfohlen, zusammen mit dem Stromkabel den Stromkabelhalter anzubringen.

1. Stecken Sie den Kabelbinder mit der rauen Seite nach unten in das Loch unterhalb der Stromanschlussbuchse.

Abbildung 3-1. Kabelbinder in den Switch stecken

1. Stecken Sie das Wechselstromkabel in die Switch-Anschlussbuchse.

Abbildung 3-2. Stromkabel an den Switch anschließen

1. Führen Sie den Kabelhalter durch den Kabelbinder bis zum Ende des Kabels.

D-TATE

Abbildung 3-3. Kabelhalter durch den Kabelbinder führen

1. Wickeln Sie das Kabelhalterband um das Stromkabel und stecken Sie es in die Öse des Kabelhalters.

D-LINK

Abbildung 3-4. Stromkabel umwickeln

1. Ziehen Sie das Zugband der Kabelhalterung fest, bis das Stromkabel sicher und fest angebracht ist.

Abbildung 3-5. Stromkabel sicher befestigen

Rackmontage

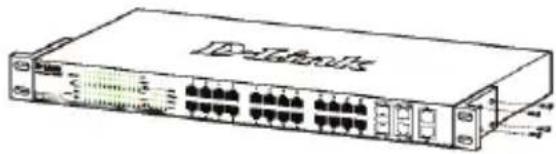

Der Switch kann in einem 19-Zoll-Rack (EIA-Standardgröße) montiert und mit weiteren Geräten in einem Verkabelungsschrank installiert werden. Bringen Sie an jedem Seitenblech des Switch einen Einbauwinkel an, und schrauben Sie die Winkel mit den beiliegenden Schrauben fest.

Abbildung 4. Einbauwinkel anbringen

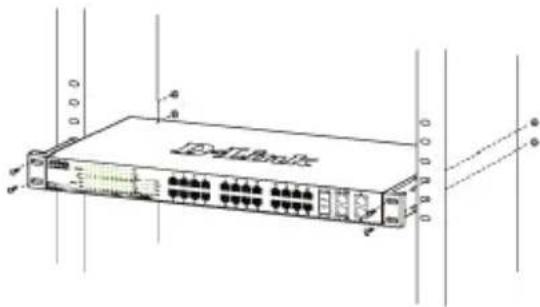

Montieren Sie danach den Switch im Einschub mit den Schrauben, die Sie zu Ihrem Rack erhalten haben.

USB Ethernet

Abbildung 5. Switch im Standardrack installieren

Schritt 3 – An die Stromversorgung anschließen

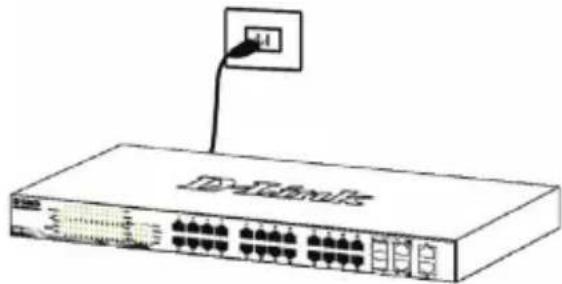

Schließen Sie das Stromkabel an eine Steckdose (möglichst geerdet und mit Überspannungsschutz) und an den Netzanschluss auf der Rückseite des Switch an.

Abbildung 6. Switch an die Stromversorgung anschließen

Stromausfall

Aus Sicherheitsgründen sollten Sie bei einem Stromausfall den Netzstecker ziehen. Ist die Stromversorgung wieder gewährleistet, können Sie den Netzstecker des Switch wieder einstecken.

Management Optionen

Das Switch System kann von außen (out-of-band) über den Konsolenanschluss auf der Vorder- oder Rückseite oder intern (in-band) über TELNET verwaltet werden. Außerdem steht intern noch das Web-basierte Management, das mit einem Web-Browser geöffnet wird, zur Verfügung. Jedem Switch muss eine eindeutige IPAdresse zugewiesen werden, die zur Kommunikation mit einem SNMP Netzwerkmanagement System oder für andere TCP/IP Anwendungen (z.B. BOOTP, TFTP) benötigt wird. Die Werkseinstellung der IP-Adresse des Switches ist 10.90.90.90. Diese IP-Adresse kann zur Anpassung an die eigene Netzwerkadressierung geändert werden.

Die webbasierte Management-Benutzeroberfläche (je nach erworbenem Modell)

Nach erfolgreicher Installation können Sie den Switch konfigurieren, die LED-Anzeigen überwachen und Statistiken grafisch über einen Webbrowser anzeigen lassen, z. B. mit Netscape Navigator (Version 6.2 und höher) oder Microsoft® Internet Explorer (Version 5.0 und höher).

Sie benötigen das folgende Zubehör, um mit der Webkonfiguration Ihres Geräts zu beginnen:

• Einen PC mit einem RJ-45-Ethernet-Anschluss
  • Ein Standard-Ethernetkabel

Schritt 1

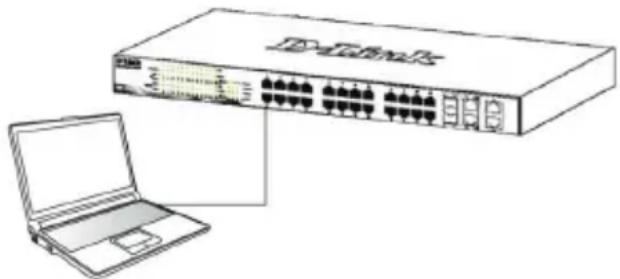

Verbinden Sie das Ethernetkabel mit einem beliebigen Anschluss auf der Vorderseite des Switch und mit dem Ethernetanschluss an Ihrem PC.

Abbildung 7. Ethernetkabel anschließen

Schritt 2

Zur Anmeldung und um den Switch über eine Ethernet-Verbindung zu konfigurieren, muss der PC eine IP-Adresse im gleichen Adressenbereich wie der Switch

aufweisen. Beispiel: Wenn der Switch die IP-Adresse 10.90.90.90 hat, sollte der PC die IP-Adresse 10.x.y.z haben (wobei x/y eine Zahl zwischen 0 \~ 254 und z eine zwischen 1 \~254 ist) und eine Subnetzmaske 255.0.0.0.

Öffnen Sie Ihren Webbrowser, und geben Sie http://10.90.90.90 (die werkseitige Standard-IP-Adresse) in die Adresszeile ein. Drücken Sie anschließend die Eingabetaste.

D-Link | Welcome - Windows Internet Explorer http://10.90.90.90 File Edit View Favorites Tools Help

Abbildung 8. IP-Adresse 10.90.90.90 in den Webbrowser eingeben

Zugriff auf die webbasierte Konfiguration ist ebenfalls über den Assistenten (DNA) möglich. Sie können auf den IP-Hyperlink in der Geräteliste im DNA klicken, um die webbasierte grafische Benutzeroberfläche der Geräte zu öffnen.

HINWEIS: Die werkseitige Standard-IP-Adresse des Switch lautet 10.90.90.90, die Subnetzmaske 255.0.0.0 und das Standard-Gateway 0.0.0.0

Schritt 3

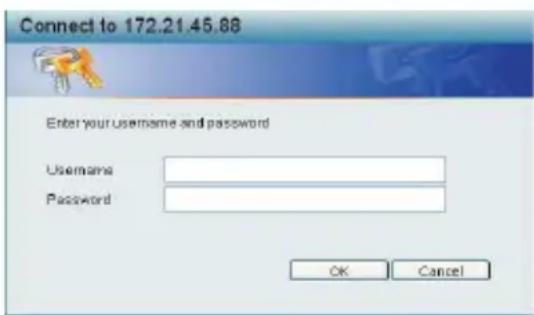

Sobald das folgende Dialogfenster für die Anmeldung erscheint, lassen Sie das Feld zur Eingabe des Benutzernamens und das Kennwortfeld leer und klicken Sie auf OK. Die webbasierte Benutzeroberfläche wird geöffnet.

Abbildung 9. Benutzerauthentifizierung

Bei dem DNA (D-Link Network Assistant), dem Netzwerkassistenten von D-Link, handelt es sich um ein Suchprogramm, mit dessen Hilfe die mit Ihrem PC verbundenen Smart Switches mit dem gleichen L2-Netzwerksegment gesucht und erkannt werden. Das Programm befindet sich auf der Installations-CD. Es unterstützt Windows 2000, XP, Vista und Windows 7. Für die Installation des DNA können Sie das autorun-Programm auf der Installations-CD (Option 1) oder die manuelle Installation (Option 2) verwenden.

Option 1: Gehen Sie zur Installation des DNA mithilfe des autorun-Programms auf der Installations-CD wie folgt vor.

1. Legen Sie die CD in Ihr CD-ROM-Laufwerk.
2. Das autorun-Programm wird automatisch aufgerufen.
3. Klicken Sie einfach auf "Install DNA (D-Link Network Assistant)" (DNA installieren). Ein Installationsassistent führt Sie dann durch den Installationsprozess.
4. Nach erfolgreicher Installation finden Sie den DNA unter Start > Programme > D-Link > DNA.
5. Verbinden Sie einfach den Smart Switch mit dem gleichen L2 Netzwerksegment Ihres PCs und verwenden Sie den DNA (D-Link Network Assistant) zum Suchen und Erkennen der Smart Switches.

Option 2: Gehen Sie zur manuellen Installation des DNA (D-Link Network Assistant) wie folgt vor.

1. Legen Sie die Hilfsprogramm-CD in Ihr CD-ROM-Laufwerk ein.
2. Wählen Sie die Option Computer vom Startmenü auf dem Windows Desktop.
3. Doppelklicken Sie auf Ihr CD-ROM/DVD-ROM-Laufwerk, um das autorun-Menü zu starten, oder klicken Sie mit der rechten Maustaste auf das Laufwerk, um den Ordner zu öffnen. Wählen Sie DNA (D-Link Network Assistant) aus und doppelklicken Sie auf die Datei setup.exe.
4. Folgen Sie den auf dem Bildschirm angezeigten Anweisungen, um das Hilfsprogramm zu installieren.
5. Klicken Sie nach Durchführung des Installationsvorgangs auf Start > Programme > D-Link > DNA und öffnen Sie den DNA (D-Link Network Assistant).
6. Verbinden Sie einfach den Smart Switch mit dem gleichen L2 Netzwerksegment Ihres PCs und verwenden Sie den DNA (D-Link Network Assistant) zum Suchen und Erkennen der Smart Switches.

Genaue Informationen zum DNA finden Sie im Benutzerhandbuch.

Anschluss des Konsolenports (je nach erworbenem Modell)

Zum Anschluss an den seriellen Port muss ein spezielles Konsolenkabel verwendet werden. Dieses Kabel ist im Lieferumfang dieses Produkts enthalten. Es wird hier als RS-232-to-RJ-45 Verbindungskabel bezeichnet, dessen spezielle Pinbelegung zum Anschluss an den seriellen Port dieses Switches unter Verwendung der korrekten Pinkonfiguration dient.

Gehen Sie wie folgt vor, um eine Verbindung zu dem Konsolenport des Switch herzustellen:

1. Schließen Sie das RS-232-Ende des Konsolenkabels an den seriellen Port des Management-PCs an.

2. Schließen Sie das RJ-45-Ende des Konsolenkabels an den Konsolenport des Switch an.

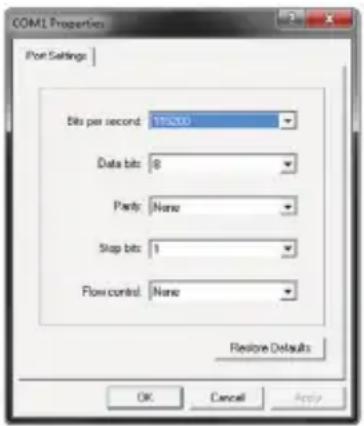

3. Öffnen Sie die HyperTerminal-Applikation auf dem Management-PC (oder ein anderes Terminal-Emulationsprogramm, das in der Lage ist, eine VT-100 Terminalverbindung zu emulieren) und konfigurieren Sie die Eigenschaften dieser Verbindung.

a. Der Wert für Bits pro Sekunde sollte 115200 Baud sein. (Die Einstellung der Baudrate ist modellabhängig)
b. Der Wert für die Datenbits sollte 8 sein.
c. Die Parität sollte 'None' (Keine) sein.
d. Der Wert für Stoppbits sollte 1 sein.
e. Die Datenflusssteuerung sollte 'None' (Keine) sein.

Abbildung 10. Verbindungseigenschaften des Hyperterminal

1. Der Switch kann nun eingeschaltet werden und die Befehlszeilenschnittstelle (CLI) des Switch ist verfügbar.

Das Telnet-Management

Zugriff auf den Switch ist auch über Telnet mithilfe der Eingabeaufforderungsfunktion Ihres PCs möglich. Dazu müssen Sie zunächst sicherstellen, dass über den Ethernet-Port des Switches und Ihrem PC eine Verbindung besteht. Klicken Sie dann auf Ihrem Computer auf Start > Programme > Zubehör> Eingabeaufforderung. Sobald das Console-Fenster geöffnet ist, geben Sie den Befehl telnet 10.90.90.90 (abhängig von der konfigurierten IP-Adresse) ein und drücken Sie auf die Eingabetaste auf Ihrer Tastatur. Damit wird das Hauptfenster der Console für die Befehlszeilen-Schnittstelle geöffnet. Geben Sie dort "admin" als standardmäßig vorgegebenen Benutzernamen und als Kennwort für den Switch ein und drücken Sie auf die Eingabetaste.

Das SNMP-basierte Management

Der Switch kann mit dem D-Link D-View SNMP Netzwerkmanagement oder einer anderen SNMPkompatiblen Management Software. Das SNMP Protokoll ist in der Werkseinstellung der D-Link Managed Switches ausgeschaltet.

Bei dem D-View SNMP Network Management System handelt es sich um ein umfassendes, auf entsprechenden Standards basierendes Management Tool, das einer unternehmens- und geschäftskritischen zentralen

Netzwerkverwaltung dient. D-View bietet nützliche Funktionen, die Netzwerkadministratoren die effektive Durchführung und Verwaltung von Gerätekonfigurationen, Fehlertoleranzen, Performance- und Sicherheitsoptionen ermöglichen. D-Link stellt Ihnen D-View als kostenlose Testversion zur freien Beurteilung des Produkts für den Zeitraum von 30 Tagen zur Verfügung. Sie können die Testversion hier herunterladen: http://dview.dlink.com.tw/support_Download_Trial_Version.asp

Weitere Informationen

Wenn beim Einrichten Ihres Netzwerks Probleme auftreten sollten, schlagen Sie bitte im Benutzerhandbuch nach, das mit dem Switch geliefert wurde. Hier finden Sie weitere Regeln, Diagramme, Erläuterungen und Beispiele, die Ihnen bei der Inbetriebnahme Ihres Netzwerks helfen.

Weitere Hilfe und Unterstützung steht Ihnen von unseren auf der Rückseite des Benutzerhandbuchs aufgeführten Niederlassungen oder online zur Verfügung. Wenn Sie an weiteren Einzelheiten zu den Produkten oder an Marketinginformationen von D-Link interessiert sind, besuchen Sie bitte die Website http://www.dlink.com

Garantiebestimmungen

Informationen zur eingeschränkten Garantie auf Lebenszeit für Produkte von D-Link finden Sie unter http://warranty.dlink.com/
