BEDIENUNGSANLEITUNG S4 hoogo

Entdecke die GERMAN QUALITY auf www.hoogo.world

Languages

Deutsch....3

English 25

Français....47

Nederlands....71

Italiano....95

DE AT
Walzer Elektronik Vertriebs-gesellschaft GmbHKaiserstraße 29747178 [e-mail]0800 000 19 74(kostenlose Service-Hotline)	Silva Schneider Handels-gesmbHKarolingerstraße 15020 SalzburgÖ[e-mail][phone]
CH International
SPC Electronics AGMövenstrasse 129015 St. [e-mail][phone]	Walzer Elektronik Vertriebs-gesellschaft GmbHKaiserstraße 29747178 [e-mail][phone]

DE, AT, CH

Die Kosten für Telefonate aus dem Ausland richten sich nach den Gebühren der jeweiligen ausländischen Anbieter und der jeweiligen aktuellen Tarife.

EN

The costs for telephone calls from abroad are based on the charges of the respective foreign providers and the respective current tariffs.

FR

Les coûts des appels téléphoniques depuis l’étranger sont basés sur les tarifs des fournisseurs étrangers respectifs et sur les tarifs actuels respectifs.

IT

I costi per le telefonate dall’estero si basano sulle tariffe dei rispettivi fornitori esteri e sulle rispettive tariffe attuali.

NL

De kosten voor telefoongesprekken vanuit het buitenland zijn gebaseerd op de kosten van de respectievelijke buitenlandse aanbieders en de respectievelijke actuele tarieven.

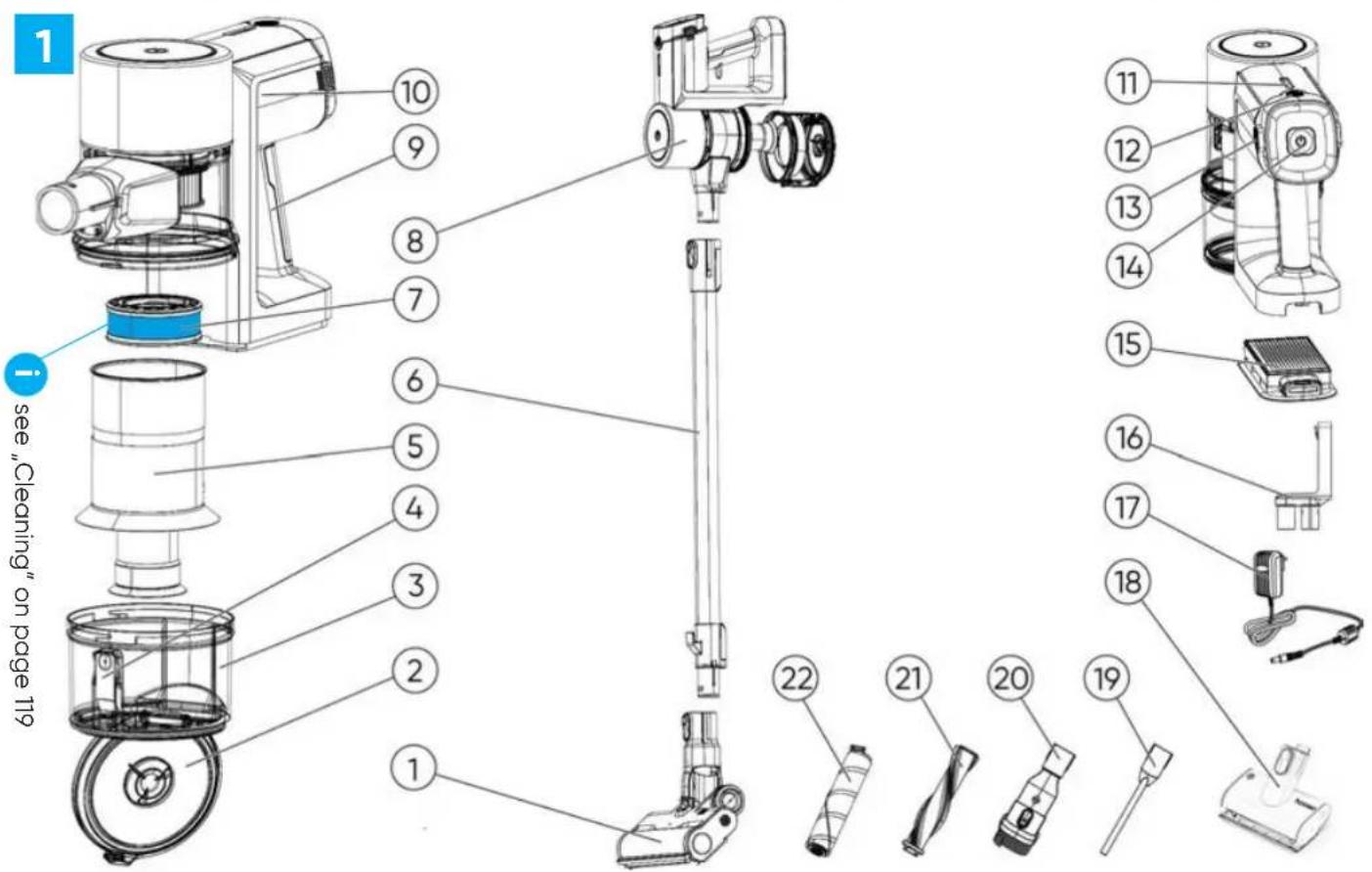

Product overview

Pos. hoogo S4 und Zubehör
1 Bodendüse mit LED
2 Deckel (Staubbehälter)
3 Staubbehälter
4 Entriegelungsschieber (Staubbehälter)
5 Zykloneinheit mit Filtern
6 Saugrohr
7 Motorschutzfilter/innerer Filter
8 Handteil
9 Handgriff
10 Akku
11 LED-Anzeige
12 Modus-Wahlschalter
13 Entriegelungstaster (Akku)
14	Ein-/Aus-Taster
15 Ausolasfilter mit Entriegelungstaster
16 Wandhalterung
17	Netzteil
18 elektrische Polster- und Milbenbürste
19 Fugendüse
20	kombinierte Polster- und Möbeldüse
21 Universal Bürstwalze
22	Spezialbürste empfindliche Böden und Haare

Technische Daten

Kenndaten Werte
Marke	hoogo
Typ	S4
Artikelnummer	SC402
Netzanschluss Netzteil	100-240V~ 50/60Hz
Ausgangsspannung Netzteil	30 V
Schutzklasse Netzteil	II
Spannung/Ladung Lithium-Ionen-Akku	25,2 V / 2.500 mAh
Ladezeit	ca. 2,5 Stunden (80 %) ca. 3,5 Stunden (100 %)
Highspeed Digital Motor 400	W
Saugkraftregulierung Eco - Standard - Power
Laufzeit in Minuten	Eco: ca. 60Standard: ca. 30Power: ca. 10
Filter HEPA 13 Hochleistungsfilter
Staubbehältervolumen ca. 400 ml

Nur zur Verwendung mit Netzteil: ZD024D300080EU

Inhaltsverzeichnis

1 Allgemeines....5
2 Sicherheitshinweise 6
3 Betrieb vorbereiten....7
4 Bedienen....12
5 Reinigen und warten 16
6 Ersatzteile und Zubehör 20
7 Störungen beheben......21
8 Entsorgen....22
9 Garantie....23

Vielen Dank

Liebe Kundin, lieber Kunde,

es freut uns, dass Sie sich für ein hoogo Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für den Kauf!

Weitere Informationen zu Ihrem Produkt finden Sie in dieser Bedienungsanleitung und auf unserer Webseite www.hoogo.world.

Unser Serviceteam erreichen Sie über die auf Seite 1 angegebenen Kontaktdetails.

Cleaning

Instruction Manual hoogo S4

1 Allgemeines

Diese Gebrauchsanleitung enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch des Gerätes.

• Lesen Sie die Gebrauchsanleitung vor dem ersten Gebrauch vollständig und sorgfältig durch. Nichtbeachtung der Gebrauchsanleitung kann zu Verletzungen von Personen oder Sachschäden sowie Garantieverlust führen.
• Bewahren Sie diese Gebrauchsanleitung an einem leicht zugänglichen Ort nahe des Gerätes auf.
• Geben Sie diese Gebrauchsanleitung immer zusammen mit dem Gerät an Dritte weiter.

1.1 Zielgruppe

- Dieses Gerät und sein Zubehör darf von Kindern ab 8 Jahren und von Personen mit reduzierten körperlichen, sensorischen oder mentalen Fähigkeiten sowie auch allgemein bei Mangel an Erfahrung und/oder Wissen nur bedient werden, wenn diese von erfahrenen Erwachsenen vorher hinsichtlich bestehender Gefahren und sicherer Verwendung unterwiesen oder währenddessen beaufsichtigt werden.

- Jegliche Nutzung sowie Arbeiten am und mit dem Gerät sowie das Spielen in dessen Nähe sind für Kinder unter 8 Jahren verboten.

1.2 Bestimmungsgemäße Verwendung

Der 2-in-1 Akku-Staubsauger hoogo S4 ist ausschließlich für die Staubbeseitigung im häuslichen Bereich bestimmt. Der 2-in-1 Akku-Staubsauger hoogo S4 (nachfolgend auch Gerät genannt) darf nur mit dem dazugehörigen Mytek Zubehör verwendet werden.

Setzen Sie das Gerät ausschließlich im Haushalt für das Saugen von ebenen und trockenen, normal verschmutzten Hartböden, kurzflorigen Teppichen oder Garnituren ein, die den Belastungen der rotierenden Bürste unbeschadet standhalten. Je nach gewähltem Bürstaufsatz kann das Gerät auch zum Saugen von Möbeln verwendet werden. Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt. Zur Aufnahme gefährlichen Staubes oder Flüssigkeiten ist es nicht geeignet.

Das Gerät und Zubehör haben keinen Nässeschutz. Betreiben Sie es nur in trockenen Indenenräumen.

1.3 Vorhersehbare Fehlanwendung

Jegliche anderweitige oder über den bestimmungsgemäßen Gebrauch hinausgehende Verwendung gilt als nicht bestimmungsgemäß.

Für hieraus resultierende Schäden haftet der Hersteller nicht. Bei Veränderungen oder unsachgemäßer Montage, Installation, Inbetriebnahme, Betrieb, Wartung oder Reparatur übernimmt der Hersteller keine Haftung.

Als Ersatzteile und Zubehör sind ausschließlich Originalteile des Herstellers zugelassen. Nicht vom Hersteller gelieferte Ersatzteile und Zubehör sind nicht für den Betrieb geprüft und können die Betriebssicherheit beeinträchtigen. Für Schäden, die durch Verwendung nicht zugelassener Ersatz- und Zubehörteile entstehen, übernimmt der Hersteller keine Haftung.

Vernünftigerweise vorhersehbare Fehlanwendungen sind insbesondere:

• Betrieb ohne Auffanggefäß
• Betrieb mit falsch platziertem Auffanggefäß
  • Outdoor und/oder Regen
• Betrieb unter Fehlbedienung: Das Absaugen von Menschen, Tieren. Insbesondere Fell/Haare, Finger und andere Körperteile
• Betrieb mit Bodendüse über Kopfhöhe
• Betrieb ohne Bürstenwalze
• Betrieb mit geöffnetem Deckel
• Betrieb ohne Filter

Betriebsanleitung hoogo S4

2 Sicherheitshinweise

2.1 Grundlegende Sicherheitsmaßnahmen

Wenn Sie die folgenden grundlegenden Sicherheitsmaßnahmen missachten, kann dies zu schweren Personenschäden und Sachschäden führen!

- Das Produkt:

• ausschließlich bestimmungsgemäß verwenden
• niemals trotz erkennbarer Schäden in Betrieb nehmen
• niemals technisch verändern
• niemals unvollständig montiert in Betrieb nehmen
• niemals ohne erforderliche Abdeckungen betreiben

• Die Sicherheitsmaßnahmen sind Voraussetzung für einen sicheren und störungsfreien Betrieb sowie für das Erreichen der angegebenen Produkteigenschaften.

2.2 Aufbau von Warnhinweisen

Sicherheitshinweise schützen vor Personenschäden oder Sachschäden. Die beschriebenen Maßnahmen zur Gefahrenabwehr müssen eingehalten werden.

WARNUNG

Kennzeichnet eine außergewöhnlich große Gefahrensituation. Wird dieser Hinweis nicht beachtet, kann es zu schweren, irreversiblen oder tödlichen Verletzungen kommen.

VORSICHT

Kennzeichnet eine Gefahrensituation. Wird dieser Hinweis nicht beachtet, kann es zu leichten oder mittleren Verletzungen kommen.

HINWEIS

Kennzeichnet Sachgefahren. Wird dieser Hinweis nicht beachtet, kann es zu Sachschäden kommen.

2.3 Allgemeine Sicherheitshinweise

WARNUNG

Explosion, Berstgefahr!

Gerät und Akku sind hitzeempfindlich.

▶ Setzen Sie Gerät und Akku keinem Feuer oder Temperaturen über 45 °C aus.

WARNUNG

Erstickungsgefahr, Verschlucken!

Verpackungsmaterial und Kleinteile können eingeatmet, verschluckt oder zum Spielen missbraucht werden.

Sichern Sie Verpackungsmaterial und Kleinteile gegen Benutzung.

3 Betrieb vorbereiten

Befolgen Sie die aufgeführten Hinweise, um das Gerät für den Betrieb vorzubereiten.

- Kontrollieren Sie das Netzadapterkabel vor dem Benutzen auf eventuelle Beschädigungen.

• Verwenden Sie niemals einen Netzadapter, dessen Stecker oder Kabel beschädigt ist.
• Verbinden Sie den Netzadapter nur mit Steckdosen, die die auf dem Netzadapter angegebene elektrische Spannung führen.
• Bei falschem Umgang mit Akkus besteht Verletzungsgefahr.
• Verwenden Sie nur das mitgelieferte Ladegerät, um den Akkupack zu laden.

3.1 Auspacken

Die Verpackung schützt den Staubsauger vor Beschädigung auf dem Transport. Bewahren Sie die Verpackung für Transportzwecke auf. Entsorgungshinweise finden Sie am Ende der Anleitung. Befolgen Sie die aufgeführten Handlungsschritte, um das Gerät auszupacken.

1. Packen Sie das Gerät und die Zubehörteile aus.
2. Überprüfen Sie den ausgepackten Inhalt auf Vollständigkeit und Unversehrtheit.
   Wenden Sie sich bei einem Transportschaden oder fehlenden Teilen umgehend an Ihren Händler.

3.2 Anzeigen kennenlernen

Das Gerät verfügt über eine LED-Anzeige (Abb. 1, S. 2, Nr. 11) am Handteil mit den folgenden Funktionen:

Ladekontrolleuchte

• blinkt, wenn der Akku geladen wird
• leuchtet dauerhaft, wenn der Akku aufgeladen ist

Batterieanzeige

• leuchtet, je nach Ladezustand des Geräts
• ist das Gerät vollständig geladen, leuchten fünf LEDs

3.3 Montieren

3.3.1 Wandhalterung montieren

1. Halten Sie die Wandhalterung (Abb. 1, Nr. 16) an die Wand und zeichnen Sie zwei Löcher an den Befestigungsstellen vor.
2. Bohren Sie zwei Löcher (∅ ca. 8 mm) an den angezeichneten Stellen und stecken Sie die zwei mitgelieferten Dübel in die Bohrlöcher.
3. Befestigen Sie die Wandhalterung mit den zwei mitgelieferten Schrauben

3.3.2 Handteil montieren

Bevor Sie eine der Düsen montieren, müssen Sie das Handteil montieren.

1. Stecken Sie das Handteil (Abb. 1, Nr. 8) in das obere Ende des Saugrohrs (Abb. 1, Nr. 6), bis der Adapter hör- und spürbar einrastet.

3.3.3 Düsen montieren

VORSICHT

Verletzungsgefahr!

Durch ungewolltes Einschalten des Geräts kann es zu Verletzungen kommen.

▶ Schalten Sie das Gerät vor der Montage der Düsen aus.
Sichern Sie das Gerät vor der Montage der Düsen gegen unbeabsichtigtes Wiedereinschalten.

HINWEIS

Sachschaden!

Durch falschen Düsengebrauch kann Ihr Bodenbelag beschädigt werden.

Informieren Sie sich vor dem Saugen über die Ansprüche Ihres Bodenbelags. Beachten Sie die Empfehlungen der Bodenbelaghersteller.

Bodendüse montieren

1. Stecken Sie die Bodendüse (Abb. 1, Nr. 1) auf das untere Ende des Saugrohrs (Abb. 1, Nr. 6), bis sie hör- und spürbar einrastet.

Bürste der Bodendüse austauschen

Die elektrische Bodendüse kann mit zwei unterschiedlichen Bürstwalzen betrieben werden.

• Universal Bürstwalze (Abb. 1, Nr. 21)
- Spezialbürste (Abb. 1, Nr. 22) für empfindliche Böden, Haare und Tierhaare

Befolgen Sie die aufgeführten Handlungsschritte, um die Bürste auszutauschen.

1. Drücken Sie die untere Arretierung am Saugrohr (Abb. 1, Nr. 6), um die Bodendüse (Abb. 1, Nr. 1) zu entriegeln.
2. Ziehen Sie die Bodendüse vom Saugrohr ab.
3. Lösen Sie die Arretierung der Bürste an der Seite der Bodendüse. Wenn sich die Arretierung nicht lösen lässt, nehmen Sie eine Münze zur Hilfe (Abb. 3A „Cleaning“, S. 119).
4. Entnehmen Sie die eingesetzte Bürste (Abb 3B).
5. Setzten sie die gewünschte Bürste ein.
6. Schließen Sie die Arretierung.
7. Stecken Sie die Bodendüse auf das untere Ende des Saugrohrs.

Andere Düsen montieren

Durch den Austausch der Bodendüse können Sie den Funktionsumfang Ihres Geräts erweitern.

Neben der Bodendüse gehören eine elektrische Polster- und Milbenbürste (Abb. 1, Nr. 18), eine Fugendüse (Abb. 1, Nr. 19) und eine kombinierten Polster- und Möbeldüse (Abb. 1, Nr. 20) zum Lieferumfang des Geräts.

• elektrische Polster- und Milbenbürste (Abb. 1, Nr.
18): Benutzen Sie die elektrische Polster- und Milbenbürste, um Fasern und Milben auszubürsten und die Reinigung von Polstern- und Möbeln zu erleichtern.
- Fugendüse (Abb. 1, Nr. 19): Benutzen Sie die Fugendüse, um Staub aus schwer zugänglichen Stellen zu saugen.
- kombinierte Polster- und Möbeldüse (Abb. 1, Nr. 20): Benutzen Sie die Polster- und Möbeldüse, um Staub von Gegenständen zu saugen, die empfindliche Oberflächen haben.

Befolgen Sie die aufgeführten Handlungsschritte, um andere Düsen zu montieren.

1. Drücken Sie die untere Arretierung am Saugrohr (Abb. 1, Nr. 6), um die Bodendüse (Abb. 1, Nr. 1) zu entriegeln.
2. Ziehen Sie die Bodendüse vom Saugrohr ab.
3. Stecken Sie die gewünschte Düse an das Ende des Saugrohrs, bis sie hör- und spürbar einrastet.

Die Zubehör-Düsen können alternativ direkt an das Handteil angeschlossen werden.

Betriebsanleitung hoogo S4

3.3.4 Akku laden

WARNUNG

Stromschlaggefahr!

Bei nicht bestimmungsgemäßer Verwendung oder Beschädigung kann es zu Kurzschlüssen und Kontakt mit gefährlichen Spannungen kommen.

Prüfen Sie Gerät und Zubehör, insbesondere das Netzteil vor jeglichen Arbeiten am oder mit dem Produkt auf Beschädigungen.
▶ Betreiben Sie Gerät und Zubehör nur in einwandfreiem Zustand.

VORSICHT

Kurzschlussgefahr des Akkus!

▶ Berühren Sie niemals beide Pole gleichzeitig mit elektrisch leitenden Gegenständen.
▶ Tauchen Sie den Akku nicht in Flüssigkeiten.

HINWEIS

Sachschaden und Gewährleistungsverlust!

Das Produkt ist nur zusammen mit dem gelieferten Netzteil zugelassen.

▶ Verwenden Sie nur das mitgelieferte Netzteil.

HINWEIS

Sachschaden!

Netzteil und Kabel können beschädigt werden.

Ziehen Sie das Netzteil nur am Steckergehäuse und niemals am Kabel aus der Steckdose.
▶ Knicken, klemmen und überfahren Sie das Netzteilkabel nicht.

HINWEIS

Stolpergefahr!

▶ Verlegen Sie das Netzteilkabel sicher und meiden Sie dabei scharfe Kanten und Knicke.

Das Gerät wird mit elektrischem Strom aufgeladen. Dabei besteht grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher auf Folgendes:

• Kontrollieren Sie das Gerät und das Netzteil vor der Verwendung auf Beschädigungen. Betreiben Sie niemals ein defektes Gerät oder ein Gerät mit defektem Netzteil.
• Schließen Sie das Netzteil nur an Steckdosen an, deren Spannung mit der auf dem Typenschild des Geräts angegebenen elektrische Spannung übereinstimmt.

Laden Sie den Akku vor dem ersten Gebrauch vollständig auf. Laden Sie den Akku am besten vor jedem Gebrauch, vor allem nach längerem Nichtgebrauch. Dies erhöht die Lebensdauer des Akkus und lange Reinigungszyklen sind möglich.

Akku laden

1. Stecken Sie den Netzteiladapter des mitgelieferten Netzteils (Abb. 1, Nr. 17) in die Anschlussbuchse des Geräts.

2. Schließen Sie das mitgelieferte Netzteil an die Steck-dose an.
   ⇒ Die LEDs am Handteil des Geräts (Abb. 1, Nr. 11) beginnen zu blinken. Je mehr LEDs blinken, desto weiter ist der Ladevorgang fortgeschritten.

3. Warten Sie, bis alle LEDs für fünf Minuten leuchten.
   → Der Akku ist vollständig geladen.

4. Ziehen Sie das Netzteil aus der Steckdose.
5. Ziehen Sie den Netzteiladapter des Netzteils aus der Anschlussbuchse des Geräts.

4 Bedienen

WARNUNG

Stromschlaggefahr!

Durch Feuchtigkeit und Nässe im Gerät kann es zum Kontakt mit gefährlichen Spannungen kommen.

▶ Fassen Sie Gerät und Netzteil nicht mit nassen Händen an.
▶ Tauchen Sie Gerät und Netzteil nicht in Flüssigkeiten.
▶ Schützen Sie Gerät und Zubehör vor Nässe.

VORSICHT

Verletzungsgefahr!

Durch versehentliches Fallenlassen oder Umfallen des Geräts können Verletzungen auftreten.

▶ Lassen Sie das Gerät bei Betrieb nicht fallen.
Sichern Sie das Gerät bei Nichtgebrauch gegen Umfallen.

4.1 Staubsaugen

WARNUNG

Verletzungsgefahr!

Die Verwendung eines beschädigten Geräts kann zu Verletzungen führen.

▶ Prüfen Sie das Gerät vor jeder Verwendung.
▶ Verwenden Sie kein beschädigtes Gerät.

VORSICHT

Verletzungsgefahr!

Die eingebaute Bürstwalze rotiert mit hoher Drehzahl und kann Verletzungen hervorrufen.

▶ Halten Sie keine Körperteile unter die Bürstwalze.

VORSICHT

Blendung!

Die an der Bodendüse verbauten LEDs sind nicht tauschbar und leuchten den Arbeitsbereich aus.

▶ Blicken Sie nicht direkt in die LEDs.

HINWEIS

Sachschaden!

Die Bürstwalze kann Gegenstände einsaugen, beschädigen oder sich mit diesen umwickeln, was zum Blockieren und Überhitzen des Motors führen kann.

▶ Saugen Sie nicht in der Nähe von Kabeln und Leitungen.
▶ Saugen Sie keine langflorigen Teppiche oder Fransen.

HINWEIS

Sachschaden!

Durch einen nicht ordnungsgemäß eingesetzten oder verstopften Filter kann das Gerät beschädigt werden.

▶ Stellen Sie sicher, dass der Filter korrekt eingesetzt ist.
▶ Stellen Sie sicher, dass keine Öffnungen verstopft sind.
▶ Stellen Sie sicher, dass der Filter intakt und trocken ist.

Das Gerät verfügt über einen Eco-Modus, einen Standard-Modus und einen Power-Modus.

• Eco-Modus: Nutzen Sie den Eco-Modus, um leichte Verschmutzungen zu entfernen. Das Gerät verbraucht weniger Energie und die Betriebszeit des Akkus verlängert sich.
• Standard-Modus: Nutzen Sie den Standard-Modus, um herkömmliche Verschmutzungen zu entfernen.
• Power-Modus: Nutzen Sie den Power-Modus, wenn eine stärkere Saugkraft benötigt wird. Das Gerät läuft mit höchster Leistung.

4.1.1 Eco-Modus einschalten

1. Nehmen Sie das Gerät aus der Wandhalterung (Abb. 1, Nr. 16).
2. Stellen Sie sicher, dass das Handteil und die gewünschte Düse korrekt montiert sind („3.3.2 Handteil montieren“ auf Seite 8, „3.3.3 Düsen montieren“ auf Seite 9).
3. Drücken Sie den Ein-/Aus-Schalter (Abb. 1, Nr. 14). Die LEDs (Abb. 1, Nr. 11) am Handteil des Geräts leuchten.

4.1.2 Standard-Modus einschalten

1. Schalten Sie den Eco-Modus des Geräts ein („4.1.1 Eco-Modus einschalten“ auf Seite 14).

2. Drücken Sie den Modus-Wahlschalter (Abb. 1, Nr. 12) einmal, um den Standard-Modus auszuwählen.

4.1.3 Power-Modus einschalten

1. Schalten Sie den Eco-Modus des Geräts ein („4.1.1 Eco-Modus einschalten“ auf Seite 14).
2. Drücken Sie den Modus-Wahlschalter (Abb. 1, Nr. 12) zweimal, um den Power-Modus auszuwählen.

4.2 Ausschalten

1. Drücken Sie den Ein-/Aus-Schalter (Abb. 1, Nr. 14). Die LEDs (Abb. 1, Nr. 11) am Handteil des Geräts gehen aus.

4.3 Aufbewahren und lagern

VORSICHT

Sachschaden!

Durch Hitze kann das Gerät beschädigt werden.

▶ Stellen Sie das Gerät nicht direkt neben Wärmequellen ab (z. B. Heizung, Ofen).
▶ Vermeiden Sie direkte Sonneneinstrahlung.

4.3.1 Gerät aufbewahren

HINWEIS

Sachschaden!

Durch dauerhaftes Laden kann das Gerät beschädigt werden.

▶ Stecken Sie den Netzteiladapter während der Aufbewahrung nicht dauerhaft in die Anschlussbuchse des Geräts.

1. Stellen Sie sicher, dass das Gerät ausgeschaltet ist („4.2 Ausschalten“ auf Seite 14).
2. Hängen Sie das Gerät in die dafür vorgesehenen Wandhalterung (Abb. 1, Nr. 16).

4.3.2 Gerät lagern

Befolgen Sie die aufgeführten Handlungsschritte, um das Gerät für die längere Lagerung vorzubereiten.

1. Stellen Sie sicher, dass das Gerät ausgeschaltet ist („4.2 Ausschalten“ auf Seite 14).
2. Leeren Sie den Staubbehälter („5.1 Staubbehälter leeren“ auf Seite 16).

3. Reinigen Sie den Staubbehälter („5.2 Staubbehälter reinigen“ auf Seite 17).

4. Reinigen Sie den Ausblasfilter („5.3 Ausblasfilter reinigen“ auf Seite 18).

4.4 Transportieren und demontieren

Für einen einfachen Transport können Sie das Saugrohr vom Handteil und der verwendeten Düse trennen.

1. Stellen Sie sicher, dass das Gerät ausgeschaltet ist („4.2 Ausschalten“ auf Seite 14).
2. Drücken Sie die Arretierung am oberen Ende des Saugrohrs (Abb. 1, Nr. 6), um das Handteil (Abb. 1, Nr. 8) zu entriegeln.
3. Ziehen Sie das Handteil aus dem Saugrohr.
4. Drücken Sie die Arretierung an der Bodendüse (Abb. 1, Nr. 1), um die Bodendüse vom unteren Ende des Saugrohrs zu trennen.
5. Ziehen Sie die verwendete Düse vom Saugrohr ab.

5 Reinigen und warten

WARNUNG

Stromschlaggefahr!

Durch Feuchtigkeit und Nässe im Gerät kann es zum Kontakt mit gefährlichen Spannungen kommen.

▶ Fassen Sie Gerät und Netzteil nicht mit nassen Händen an.
▶ Tauchen Sie Gerät und Netzteil nicht in Flüssigkeiten.
▶ Schützen Sie Gerät und Zubehör vor Nässe.

VORSICHT

Verletzungsgefahr!

Durch ungewolltes Einschalten des Geräts kann es zu Verletzungen kommen.

▶ Schalten Sie das Gerät vor der Reinigung und Wartung aus.
Sichern Sie das Gerät vor der Reinigung und Wartung gegen unbeabsichtigtes Wiedereinschalten.

5.1 Staubbehälter leeren

HINWEIS

Sachschaden!

Der Staubbehälter kann nur eine begrenzte Menge an Schmutz aufnehmen. Das Gerät kann durch Staub beschädigt werden.

Entleeren Sie den Staubbehälter regelmäßig, am besten nach jeder Verwendung, spätestens jedoch, wenn die Saugleistung spürbar nachlässt.
▶ Beachten Sie die MAX-Markierung an dem Staubbehälter. Diese darf nicht überschritten werden.

Befolgen Sie die aufgeführten Handlungsschritte, um den Staubbehälter zu leeren.

1. Stellen Sie sicher, dass das Gerät ausgeschaltet ist („4.2 Ausschalten“ auf Seite 14).
2. Drücken Sie die obere Arretierung am Saugrohr (Abb. 1, Nr. 6), um das Handteil (Abb. 1, Nr. 8) zu entriegeln.
3. Ziehen Sie das Handteil aus dem Saugrohr.
4. Drehen Sie den Staubbehälter im Uhrzeigersinn, um diesen zu entriegeln (Abb. 1, Nr. 3).

Reinigen und warten

1. Nehmen Sie den Staubbehälter vom Handteil ab.
2. Halten Sie den Staubbehälter tief in einen Mülleimer.
3. Drücken Sie auf den Entriegelungsschieber (Abb. 1, Nr. 4), um den Deckel des Staubbehälters (Abb. 1, Nr. 2) zu öffnen. Der Deckel des Staubbehälters öffnet sich und der Staub fällt in den Mülleimer.
4. Klopfen Sie den Staubbehälter leicht aus.
5. Verwenden Sie ein trockenes Tuch oder eine Bürste mit weichen Borsten, um Staubrückstände aus dem Staubbehälter zu entfernen.
6. Schließen Sie den Deckel des Staubbehälters.
7. Setzen Sie den Staubbehälter auf das Handteil. Drehen Sie hierfür den Staubbehälter gegen den Uhrzeigersinn in die Arretierung, bis er hör- und spürbar einrastet.
8. Kontrollieren Sie, ob der Staubbehälter richtig sitzt.

5.2 Staubbehälter reinigen

HINWEIS

Verlust der Saugleistung!

Durch den Gebrauch kann die Zykloneinheit und der innere Filter verstopfen. Die Saugleistung lässt nach.

▶ Reinigen Sie den Staubbehälter inklusive der Zykloneinheit und dem inneren Filter regelmäßig, spätestens jedoch, wenn die Saugleistung spürbar nachlässt.
▶ Tauschen Sie den inneren Filter bei Bedarf aus, um die maximale Saugleistung beizubehalten.

Befolgen Sie die aufgeführten Handlungsschritte, um den Staubbehälter zu reinigen.

1. Stellen Sie sicher, dass das Gerät ausgeschaltet ist („4.2 Ausschalten“ auf Seite 14).
2. Leeren Sie den Staubbehälter („5.1 Staubbehälter leeren“ auf Seite 16).
3. Lassen Sie den Staubbehälter (Abb. 1, Nr. 3) abgebaut.

Ziehen Sie die Zykloneinheit (Abb. 1, Nr. 5) zusammen mit dem inneren Filter (Abb. 1, Nr. 7) aus dem am Handteil befindlichen Teil des Staubbehälters heraus (Abb. 2A „Cleaning“, S. 119).

1. Entnehmen Sie den inneren Filter aus der Zykloneinheit (Abb. 2B).
2. Klopfen Sie beide Filter über dem Mülleimer aus und spülen Sie die Filter mit klarem Wasser ab (Abb. 2C).
3. Lassen Sie die Filter an der Luft oder auf einer Heizung vollständig trocknen (Abb. 2D). Auf einer Heizunglassen Sie den Filter mindestens 24 Stunden trocknen. Das Trocknen an der Luft kann bis zu 72 Stunden dauern. Verwenden Sie in diesem Zeitraum bei Bedarf Ersatzfilter, die Sie im Internet oder über unseren Service bestellen können („6 Ersatzteile und Zubehör“ auf Seite 20).
4. Setzen Sie den inneren Filter in die Zykloneinheit ein.
5. Setzen Sie die Zykloneinheit zurück in das am Hand- teil befindliche Teil des Staubbehälters, bis dieser fest sitzt.
6. Setzen Sie den Staubbehälter auf das Handteil. Drehen Sie hierfür den Staubbehälter in die Arretierung, bis er hör- und spürbar einrastet.
7. Kontrollieren Sie, ob der Staubbehälter richtig sitzt.

5.3 Ausblasfilter reinigen

HINWEIS

Sachschaden!

Durch Wasser und starke Verschmutzung kann der Ausblasfilter beschädigt werden.

▶ Reinigen Sie den Ausblasfilter ausschließlich trocken durch Ausklopfen und vorsichtiges Bürsten.
▶ Reinigen Sie den Filter regelmäßig, spätestens jedoch, wenn die Saugleistung spürbar nachlässt.

Befolgen Sie die aufgeführten Handlungsschritte, um den Ausblasfilter zu reinigen.

1. Drücken Sie auf die Arretierung des Ausblasfilters (Abb. 1, Nr. 15), um diesen zu entriegeln.
2. Entnehmen Sie den Ausblasfilter.
3. Klopfen Sie den Ausblasfilter aus.
4. Bürsten Sie den Ausblasfilter vorsichtig mit einer weichen Bürste aus (z. B. mit der im Lieferumfang enthaltenen Möbelbürste).
5. Setzen Sie den Ausblasfilter wieder in das Gerät ein. Drücken Sie den dafür den Ausblasfilter an, bis er hörbar einrastet.

5.4 Bürstwalze reinigen

HINWEIS

Sachschaden!

Verschmutzungen können das Drehen der Bürstwalze beeinträchtigen.

▶ Reinigen Sie die Bürstwalze regelmäßig.

Befolgen Sie die aufgeführten Handlungsschritte, um die Bürstwalze zu reinigen.

1. Stellen Sie sicher, dass das Gerät ausgeschaltet ist („4.2 Ausschalten“ auf Seite 14).
2. Drücken Sie die untere Arretierung am Saugrohr (Abb. 1, Nr. 6), um die Bodendüse (Abb. 1, Nr. 1) zu entriegeln.
3. Ziehen Sie die Bodendüse vom Saugrohr ab.
4. Lösen Sie die Arretierung der Bürste. Wenn sich die Arretierung nicht lösen lässt, nehmen Sie eine Münze zur Hilfe (Abb. 3A „Cleaning“, S. 119).
5. Entnehmen Sie die Bürstwalze (Abb. 3B).

6. Befreien Sie die Bürstwalze von Verschmutzungen. Wenn sich der Schmutz nicht entfernen lässt, verwenden Sie eine Pinzette oder eine Schere.

7. Setzen Sie die gereinigte Bürstwalze in die Bodendüse ein.

8. Schließen Sie die Arretierung.
9. Stecken Sie die Bodendüse auf das untere Ende des Saugrohrs.

5.5 Akku ersetzen

VORSICHT

Gesundheitsschäden!

Bei nicht bestimmungsgemäßer Verwendung und Überalterung kann der Akku säurehaltige Flüssigkeit verlieren.

Benutzen Sie Schutzhandschuhe zur Reinigung und Entsorgung und vermeiden Sie Hautkontakt zur Akkuflüssigkeit.
▶ Spülen Sie kontaktierte Körperteile mit Wasser ab.
▶ Suchen Sie bei Folgeerscheinungen einen Arzt auf.

VORSICHT

Kurzschlussgefahr des Akkus!

▶ Berühren Sie niemals beide Pole gleichzeitig mit elektrisch leitenden Gegenständen.
▶ Tauchen Sie den Akku nicht in Flüssigkeiten.

Befolgen Sie die aufgeführten Handlungsschritte, um den Akku zu ersetzen.

1. Stellen Sie sicher, dass das Gerät ausgeschaltet ist („4.2 Ausschalten“ auf Seite 14).
2. Drücken sie die Arretierungen Akkus (Abb. 1, Nr. 13) zusammen.
3. Ziehen Sie den Akku aus dem Akkufach (Abb. 1, Nr. 10).
4. Setzen Sie den neuen Akku („6 Ersatzteile und Zubehör“ auf Seite 20) in das Akkufach ein.
5. Schließen Sie das Akkufach.
6. Kontrollieren Sie den Akku auf korrekten Sitz.

6 Ersatzteile und Zubehör

Ersatzteile und Zubehör für den 2-in-1 Akku-Staubsauger hoogo S4 können Sie im Internet unter www.hoogo.world oder über unseren Service („International Services“ auf Seite 1) bestellen.

Zubehör/Ersatzteil Bestellnummer
Motorschutzfilter	SC402045
Ausblasfilter	SC402040
Batterie 25,2 V	SC402065
Netzteil	SC402075
Bürstenrolle (universal)	SC402010
Bürstenrolle (empfindliche Böden und Haare)	SC402011

7 Störungen beheben

WARNUNG

Stromschlaggefahr!

Durch Feuchtigkeit und Nässe im Gerät kann es zum Kontakt mit gefährlichen Spannungen kommen.

▶ Fassen Sie Gerät und Netzteil nicht mit nassen Händen an.
▶ Tauchen Sie Gerät und Netzteil nicht in Flüssigkeiten.
▶ Schützen Sie Gerät und Zubehör vor Nässe.

VORSICHT

Verletzungsgefahr!

Durch ungewolltes Einschalten des Geräts kann es zu Verletzungen kommen.

▶ Schalten Sie das Gerät vor der Störungsbeseitigung aus.
Sichern Sie das Gerät vor der Störungsbeseitigung gegen unbeabsichtigtes Wiedereinschalten.

Das Gerät darf nur benutzt werden, wenn es einwandfrei in Ordnung ist. Ist das Gerät oder ein Teil davon defekt, muss es außer Betrieb genommen und fachgerecht repariert oder entsorgt werden.

Versuchen Sie einfache Störungen selbst zu beseitigen. Beachten Sie dabei die einschlägigen Sicherheitsbestimmungen in den Betriebsanleitungen.

Lässt sich die Störung nicht beseitigen, nehmen Sie das Gerät außer Betrieb und informieren Sie für die Störungsbeseitigung qualifiziertes Personal des Herstellers („International Services“ auf Seite 1).

Die nachfolgende Tabelle stellt eine Übersicht der wesentlichen Störungen, deren möglichen Ursachen und Abhilfemaßnahmen dar.

Problem mögliche Ursache Lösung
Das Gerät lässt sich nicht einschalten.	Der Akku ist vollständig entleert.	Schalten Sie das Gerät aus und laden Sie den Akku („3.3.4 Akku laden“ auf Seite 10).
Die Bürstwalze dreht sich langsam und/oder unregelmäßig.	Die Bürstwalze ist verschmutzt.	Reinigen Sie die Bürstwalze („5.4 Bürstwalze reinigen“ auf Seite 19).
Das Gerät lässt sich nicht laden. Die LEDs leuchten nicht.	Das Netzteil ist nicht richtig eingesteckt.	Prüfen Sie, ob der Netz-teilstecker und der Netz-teil-adapter richtig in ihren Anschlussbuchsen sitzen.
	Der Akku ist nicht richtig in das Gerät eingesetzt.	Trennen Sie das Netzteil und prüfen Sie, ob der Akku richtig im Gerät sitzt. Schließen Sie das Netzteil wieder an.
Das Gerät nimmt nur wenig Schmutz auf.	Der Staubbehälter ist überfüllt.	Entleeren Sie den Staub-behälter („5.1 Staubbehälter leeren“ auf Seite 16).
	Die Filter sind verschmutzt.	Reinigen Sie die Filter („5.2 Staub-behälter reinigen“ auf Seite 17).
	Die verwendete Düse ist dem Untergrund nicht angemessen.	Verwenden Sie die passende Düse für Ihren Untergrund („3.3.3 Düsen montieren“ auf Seite 9).

Problem mögliche Ursache Lösung
Beim Saugen entsteht Geruch und/oder Staub tritt aus dem Gerät aus.	Teile des Staubbehälters oder des Zubehörs, die für die Filterreinigung oder den Zubehörwechsel demon-tiert wurden, wurden nicht wieder korrekt eingebaut oder geschlossen.	Kontrollieren Sie alle Teile auf festen Sitz und Halt.

8 Entsorgen

VORSICHT

Gesundheitsschäden!

Bei nicht bestimmungsgemäßer Verwendung und Überalterung kann der Akku säurehaltige Flüssigkeit verlieren.

Benutzen Sie Schutzhandschuhe zur Reinigung und Entsorgung und vermeiden Sie Hautkontakt zur Akkuflüssigkeit.
▶ Spülen Sie kontaktierte Körperteile mit Wasser ab.
▶ Suchen Sie bei Folgeerscheinungen einen Arzt auf.

HINWEIS

Umweltgefahr!

Der Akku darf nicht im Hausmüll entsorgt werden.

▶ Entsorgen Sie den Akku nach dem Ausbau bei dafür vorgesehenen regionalen Sammelstellen.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor

Dieses Gerät wurde aus recyclebaren oder wiederverwendbaren Werkstoffen hergestellt. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Machen Sie das Gerät vor der Verschrottung unbrauchbar, indem Sie das Netzkabel abschneiden. Weitere Informationen zu Behandlung, Verwertung, und Wiederverwendung von Elektrogeräten können Sie bei der örtlichen Abfallbeseitigungsgesellschaft, dem nächsten Wertstoffhof oder bei Ihrem Händler erfragen, bei dem das Gerät gekauft wurde.

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Entsorgen Sie diese auch umweltgerecht und sortenrein in den bereitgestellten Sammelsystemen.

9 Garantie

HINWEIS

Wenden Sie sich bei Problemen mit dem Gerät bitte telefonisch an das Service-Center.

Unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät trotzdem nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an die aufgeführte Serviceadresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die Service-Hotline zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt – ohne, dass dadurch Ihre gesetzlichen Rechte eingeschränkt werden – Folgendes:

- Garantieansprüche können Sie nur innerhalb eines Zeitraumes von max. 2 Jahren, gerechnet ab Kaufdatum, erheben. Unsere Garantieleistung ist auf

die Behebung von Material- und Fabrikationsfehlern bzw. den Austausch des Gerätes beschränkt. Unsere Garantieleistung ist für Sie kostenlos.

• Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden.
  • Die Geltendmachung von Garantieansprüchen nach Ablauf des Garantiezeitraumes ist ausgeschlossen, es sei denn, die Garantieansprüche werden innerhalb einer Frist von 2 Wochen nach Ablauf des Garantiezeitraumes erhoben.
• Ein defektes Gerät übersenden Sie bitte unter Beifügung der Garantiekarte und des Kassenbons portofrei an die Serviceadresse. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Maßgeblich bleibt der Garantiezeitraum von 2 Jahren ab Kaufdatum. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

Bitte beachten Sie, dass unsere Garantie bei missbräuchlicher oder unsachgemäßer Behandlung, bei Nichtbeachtung der für das Gerät geltenden Sicherheitsvorkehrungen, bei Gewaltanwendungen oder bei Eingriffen, die nicht von der von uns autorisierten Serviceadresse vorgenommen wurden, erlischt. Vom Garantieumfang nicht (oder nicht mehr)

erfasste Defekte am Gerät oder Schäden, durch die die Garantie erloschen ist, beheben wir gegen Kostenerstattung. Wenden Sie sich dafür bitte an unser Service-Center. Die Rücksendung des Geräts an unsere Serviceadresse ist nur notwendig, wenn die Service-Hotline nicht zur Problemlösung beitragen konnte.

9.1 Gewährleistung

Als Gewährleistungsmindeststandard gilt, soweit Sie das Gerät als Verbraucher innerhalb der Europäischen Union erworben haben, die jeweilige Umsetzung der EU-Richtlinie 2011/83/EU in nationales Recht.

In Nicht-EU-Ländern gelten die im jeweiligen Land gültigen Mindestansprüche der Gewährleistung. Ausgenommen sind Batterien und Akkus, die infolge normalen Verschleißes oder unsachgemäßer Handhabung Defekte aufweisen bzw. deren Laufzeit sich verkürzt hat.

Technische und gestalterische Änderungen im Zuge stetiger Produktverbesserungen vorbehalten.

© Mytek GmbH

Key

Registrierung auf hoogo.world

h

hooGO

... and shine!

Mytek GmbH
