Produkttyp	Industrieautomat (AS-i-Steuerung)
Marke	IFM
Modell	AC1028
Abmessungen (H x B x T)	131 x 62 x 124 mm
Gewicht	Ca. 500 g
Spannungsversorgung	24 V DC (20...30 V), SELV
Leistungsaufnahme	Nicht spezifiziert, typisch < 10 W
Programmierschnittstelle	RS232C, Baudrate 4800 bis 115200, max. Entfernung 20 m
Feldbusschnittstelle	Profibus-DP, Baudrate 9600 bis 12 MBaud, bis zu 31 Steuerungen pro Segment
Anzahl AS-i-Master	2 (gemäß AS-i Version 2.1)
Display	Bildschirm mit Kontrasteinstellung, Navigationstasten
LED-Anzeigen	PWR/COM, PROJ, CONF/PF, PROFIBUS
Schutzart	IP20
Montage	Auf Tragschiene 35 mm
Betriebstemperatur	0 bis 60 °C (Schätzung)
Hauptfunktionen	AS-i-Steuerung, Signalvorverarbeitung, autonomer Controller, Profibus-DP-Gateway, integrierte SPS (CoDeSys)
Wartung und Reinigung	Mit einem trockenen Tuch entstauben. Feuchtigkeit und Lösungsmittel vermeiden.
Sicherheit	Vor Anschluss spannungsfrei schalten. Negative Potenziale nicht miteinander oder mit FE-Erde verbinden. SELV-Stromversorgung verwenden.
Ersatzteile und Reparatur	Für Reparaturen IFM kontaktieren. Ersatzteile nicht spezifiziert.

Häufig gestellte Fragen - AC1028 IFM

Was ist der Unterschied zwischen AC1027 und AC1028?

Der AC1028 verfügt über zwei AS-i-Master (gemäß AS-i Version 2.1), während der AC1027 nur einen hat. Die anderen Merkmale sind identisch.

Wie programmiere ich die Steuerung?

Verwenden Sie die RS232C-Schnittstelle mit dem Kabel E70320 und der Software CoDeSys. Die Baudrate kann von 4800 bis 115200 eingestellt werden. Die maximale Entfernung zwischen Steuerung und Host beträgt 20 m.

Was bedeuten die LEDs auf der Vorderseite?

PWR/COM leuchtet: AS-i-Spannung vorhanden und mindestens ein Slave erkannt. PROJ leuchtet: Projektmodus aktiv. CONF/PF leuchtet: Konfiguration abweichend von Voreinstellung. PROFIBUS leuchtet: Profibus-DP-Busfehler. Blinken zeigt spezifische Zustände an, die in der Anleitung beschrieben sind.

Wie stelle ich den Kontrast des Bildschirms ein?

Drücken Sie gleichzeitig die rechte Taste und die obere Taste (hell) oder untere Taste (dunkel), um den Kontrast zu erhöhen oder zu verringern.

Wie schließe ich die Spannungsversorgung an?

Schließen Sie eine 24 V DC (20...30 V) SELV-Stromversorgung an die Klemmen +24V und 0V an. Die Klemme FE muss mit der Anlagenerde verbunden werden. Schalten Sie die Anlage vor jedem Anschluss spannungsfrei.

Wie konfiguriere ich die Profibus-DP-Slave-Adresse?

Geben Sie im Menü Fieldbus Setup die Slave-Adresse der Steuerung im oberen Feldbus ein. Weitere Parameter hängen vom verwendeten Bus ab.

Warum blinkt die LED CONF/PF?

Ein Blinken der LED CONF/PF zeigt einen Peripheriefehler an mindestens einem angeschlossenen AS-i-Slave an. Überprüfen Sie die Slaves im Menü Slave Setup.

Wie aktualisiere ich die Firmware?

Verwenden Sie die Programmierschnittstelle (RS232C) mit einer speziellen von IFM bereitgestellten Software. Die Option befindet sich im Menü System Setup.

Was ist die maximale Entfernung für das Profibus-DP-Kabel?

Die Entfernung hängt von der Übertragungsrate ab: bis zu 100 m bei 12 MBaud und mehr für niedrigere Raten. Konsultieren Sie die Profibus-Norm für die genauen Entfernungen.

Wie führe ich eine schnelle Basiskonfiguration durch?

Verwenden Sie das Menü Quick Setup. Es bietet eine Zusammenfassung der erforderlichen Punkte: Einlesen der aktuellen AS-i-Konfiguration (config all) und Einstellung der Feldbusverbindung.

BEDIENUNGSANLEITUNG AC1028 IFM

Bestimmungsgemäße Verwendung

• Der Controller _e integriert einen oder zwei AS-i Master (AC1027/AC1028, beide nach AS-i-Version 2.1), eine Kleinsteuerung und eine Profibus DP-Schnittstelle.
  Die Profibus DP-Schnittstelle ist kompatibel zur Profibus DP-Schnittstelle der AS-i Controller AC1005/AC1006. Sie muss mit der Datei "ifm300AB.gsd" konfiguriert werden.
• Er steuert den Datenaustausch zur Sensor-/Aktuator-Ebene
• verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvorverarbeitung)
• arbeitet als stand-alone-Steuerung mit Datenaustausch zum PC (Visualisierung)
  SPS Programme der Controller AC1005/AC1006 zur Signalvorverarbeitung mit Asisys müssen für AC1027/AC1028 und CoDeSys konvertiert werden
• kommuniziert mit der übergeordneten Steuerungsebene (Betrieb als Gateway)

Programmierschnittstelle RS232C

• Baudrate 4800 bis 115200Baud
- max. Entfernung zwischen Controller _e und Host: 20 m
- Potentialtrennung zur Controller e-Versorgung
- Programmierkabel E70320 zur Verbindung zum Host erforderlich

Profibus-DP-Schnittstelle

• Baudrate 9600 bis 12MBaud
- max. Entfernung zwischen Controller e und Host: abhängig von der Baudrate
- Potentialtrennung zur Controller e -Versorgung
- bis zu 31 parallel geschaltete Controller pro Segment
- Steckerbelegung: Pin 3: Signal B; Pin 8: Signal A

Montage

Befestigen Sie den Controllere auf einer 35 mm-Profilschiene. Die Schutzart des Geräts beträgt IP 20, daher sollte es an einem geschützten Ort montiert werden (z. B. Schaltschrank).

Achten Sie auf eine betauungsfreie Umgebung. Vermeiden Sie übermäßige Staubentwicklung, Vibrations- und Stoßbelastungen. Die Luftzirkulation durch die Lüftungsöffnungen darf nicht behindert werden. Vermeiden Sie eine Montage in direkter Nähe zu Frequenzumrichtern.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät entsprechend der Klemmenbeschriftung an. Verbinden Sie niemals die Minuspotentiale untereinander oder Minuspotentiale und FE-Anschluss. Stellen Sie eine elektrisch sichere Erdverbindung zwischen AS-i Controller _e (Klemme FE) und Gerät-Erdanschluss her.

Versorgen Sie den Controller _e mit einer Spannung von 24 V DC (20...30 V PELV), z. B. aus dem 24 V Netzteil DN2011 der ifm electronic. Der Anschluss erfolgt an den Klemmen +24 V und 0 V.

Bedien- und Anzeigeelemente

Sie werden von drei Diagnose-LEDs auf dem Controller _e über den Zustand des Masters (AC1027) / der Master (AC1028) und der angeschlossenen System informiert.

• LED PWR/COM leuchtet: AS-i Spannung vorhanden, mindestens ein Slave wurde erkannt
• LED PWR/COM blinkt: AS-i Spannung vorhanden, es wurde aber kein Slave korrekt erkannt
• LED PROJ leuchtet: Projektierungsmodus aktiv, die Konfigurationsüberwachung ist abgeschaltet
• LED PROJ blinkt: Projektierungsmodus aktiv, Umschalten in geschützten Betrieb nicht möglich, da ein Slave mit Adresse 0 angeschlossen ist
• LED CONF/PF leuchtet: Projektierte und aktuelle Konfiguration stimmen nicht überein
• LED CONF/PF blinkt: Peripheriefehler an mindestens einem angeschlossenen Slave
  • LED PROFIBUS leuchtet: Busfehler Profibus DP

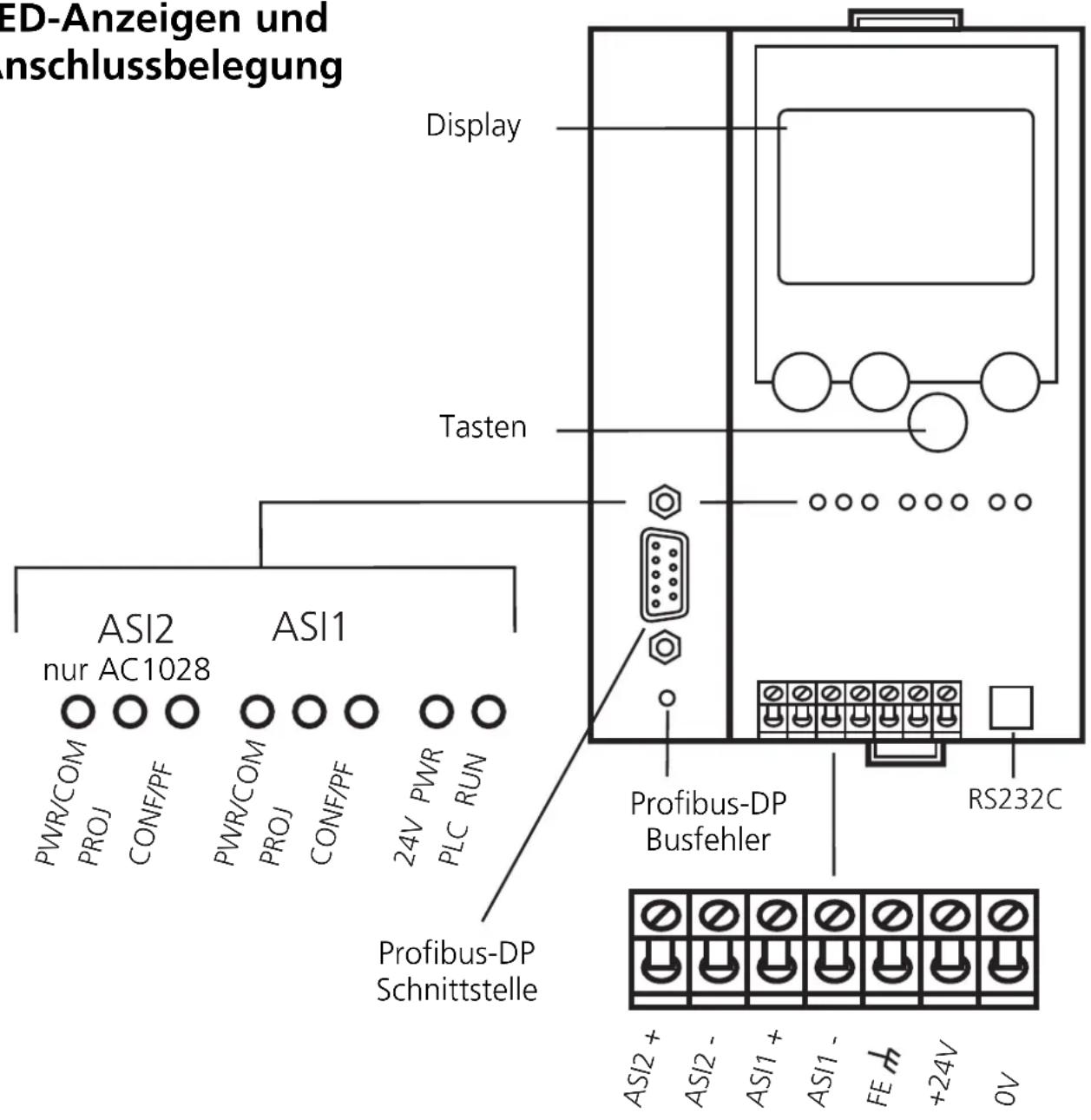

LED-Anzeigen und Anschlussbelegung

Kontrasteinstellung

Sie können den Kontrast direkt durch gleichzeitiges Drücken der rechten Taste mit der -Taste (Darstellung ist zu hell) bzw. der -Taste (...zu dunkel) verstellen.

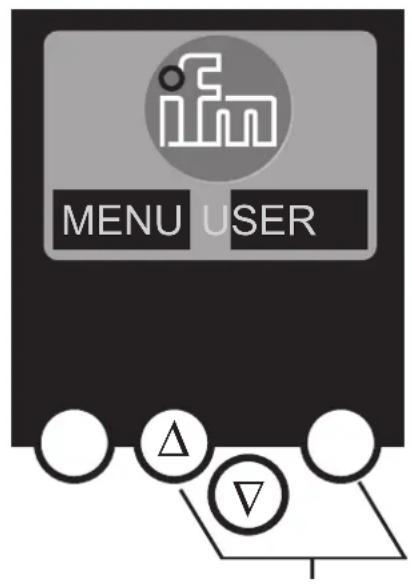

Kontrast erhöhen

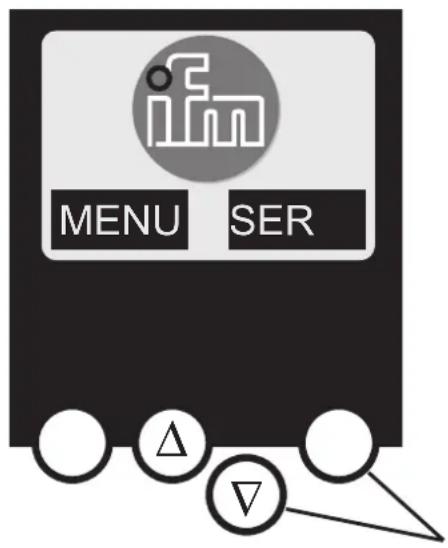

Kontrast verringern

Betrieb

Zum Betrieb eines AS-i Systems ist ein spezielles AS-i Netzteil erforderlich (z. B. AC1216). Das AS-i Netzteil versorgt das gelbe AS-i Kabel mit Energie und realisiert eine Datenentkoppelung zum Spannungsregler des Netzteils. Normale Schaltnetzteile würden die AS-i Datensignale als Störsignale ansehen und diese unterdrücken.

Schalten Sie das Netzteil stromlos, bevor Sie den Controllere anschließen.

Das AS-i Netz wird ungeerdet betrieben. AS-i + und AS-i - sollen symmetrisch zum Massepotential der Anlage sein.

Verbinden Sie den Symmetriepunkt des AS-i Netzteils (Klemme „Shield“) niederohmig mit der Masse der Anlage.

Menü-Übersicht

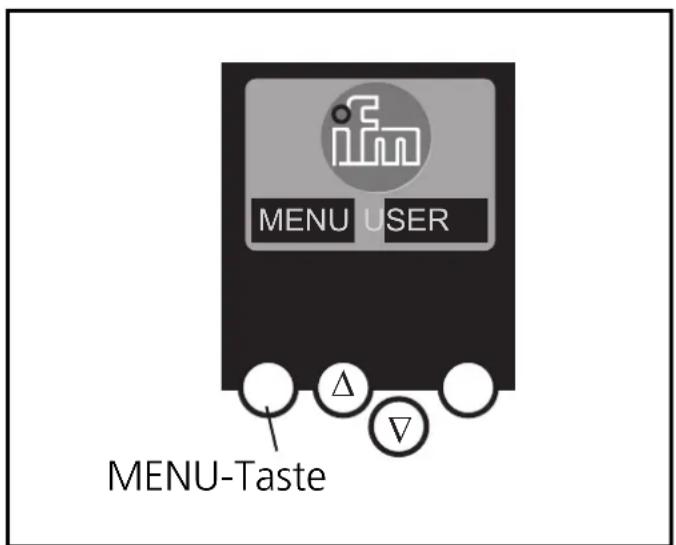

Sie erreichen das Hauptmenü, indem Sie im Startdisplay die linke Taste „MENU“ drücken.

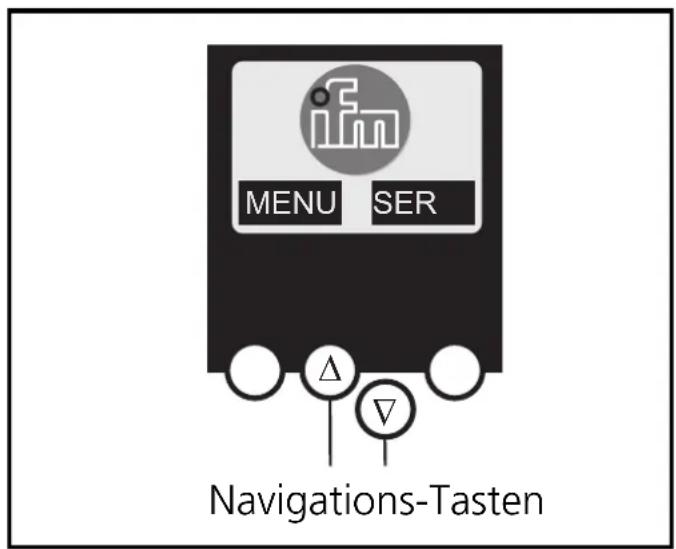

Sie navigieren innerhalb eines Menüpunktes, indem Sie die Tasten oder drücken.

Drücken Sie die Tasten gleichzeitig, um zwischen deutschem und englischem Menü zu wechseln.

Menü-Navigation

O Slave Lists (Prüfen der Adressen der angeschlossenen AS-i Slaves)

∇ Liste der detektierten AS-i Slaves (LDS)
∇ Liste der projektierten AS-i Slaves (LPS)
∇ Liste der aktivierten AS-i Slaves (LAS)
∇ Liste der AS-i Slaves mit Peripheriefehler (LPF)

O Address Slave (Programmierung der korrekten Adressen in den angeschlossenen AS-i Slaves)

∇ Umadressieren eines am Controller _e angeschlossenen AS-i Slaves
∇ Automatisches adressieren neuer AS-i Slaves auf die nächste freie Adresse (Easy Startup)

O Quick Setup (Zusammenfassung der für eine Grundkonfiguration erforderlichen Menüpunkte)

∇ Die aktuelle AS-i Konfiguration einlesen (Config all)
∇ Einstellung der Feldbusverbindung (optional)

O System Setup (Einstellung des Controller e Gerätes)

∇ Baudrate der seriellen Programmierschnittstelle
∇ IP Adresse der Ethernet Programmierschnittstelle (optional)
∇ Eingabe des Passwortes zur Freigabe von Änderungen in der Systemkonfiguration
∇ Update der Firmware des Controller _e (spezielle Programmiersoftware erforderlich)

O System Info (Geräte Informationen)

∇ Hardware und Firmware Versionsnummern dieses Controller e
∇ Seriennummer dieses Controller e
∇ Aktuelle / Maximale SPS Zykluszeit

O PLC Setup (Die Nutzung der integrierten SPS ist optional)

∇ Aktivieren oder Deaktivieren des Gatewaymodus (keine SPS verwendet)
∇ Starten oder Stoppen der SPS im Controller _e (falls verwendet)

O PLC Info (Anzeige Anwenderprogramm-Name, Autor, Datum)

O Master Setup (AS-i Masterflags)

∇ Die aktuelle AS-i Konfiguration einlesen (Config all)
∇ Wechsel in den Projektierungsmodus: Konfiguration des AS-i Systems
∇ Wechsel in den geschützten Betrieb: Normalbetrieb (der Master überwacht die Konfiguration)
∇ Deaktivieren der automatischen AS-i Slaves Adressierung im geschützten Betrieb
∇ Deaktivieren des AS-i Resets beim Verlassen des Projektierungsmodus
∇ Anzeige des Config-Errors Zählers des angeschlossenen AS-i Systems
∇ Reset des Config-Errors Zählers
∇ Anzeige der prozentualen Fehlerrate des angeschlossenen AS-i Systems

O Slave Setup (Detaillierte Informationen über die angeschlossenen AS-i Slaves)

∇ Digitale bzw. analoge Ein-/Ausgänge der angeschlossenen AS-i Slaves
∇ Aktuelle und projektierte Parameter der ange- schlossenen AS-i Slaves
∇ Aktuelle und projektierte I/O- und ID-Codes der angeschlossenen AS-i Slaves
∇ Telegrammfehler in der Kommunikation zu den angeschlossenen AS-i Slaves

O Fieldbus Setup(Die verschiedenen Feldbusschnittstellen sind optional)

∇ Eingabe der Slave-Adresse des Controller _e im überlagerten Feldbus
∇ Weitere Eingaben abhängig vom jeweils verwendeten überlagerten Feldbus

O Fieldbus Data (optional)

∇ Anzeige der über den Feldbus zyklisch übertragenen Daten
