Produkttyp	Speicherprogrammierbare Steuerung (SPS)
Marke	IFM
Modell	AC1027
Abmessungen (B x H x T)	86 x 124 x 107 mm
Stromversorgung	24 V DC (20...30 V SELV)
Schnittstellen	Profibus-DP, RS232C, AS-i (1 Master)
Übertragungsrate Profibus-DP	9600 Baud bis 12 MBaud
Übertragungsrate RS232C	4800 bis 115200 Baud
Max. Entfernung RS232C	20 m
Anzahl Controller pro Profibus-Segment	Bis zu 31
LED-Anzeigen	PWR/COM, PROJ, CONF/PF, PROFIBUS (Busfehler)
Schutzart	IP20
Montage	Auf 35 mm Profilschiene
Programmiersoftware	CoDeSys (SPS), Asisys (Vorverarbeitung)
Hauptfunktionen	AS-i Controller mit Signalvorverarbeitung, Gateway-Modus, Programmierung über CoDeSys
Wartung und Reinigung	Lüftungsschlitze freihalten, Staub und Kondensation vermeiden
Sicherheit	Montage in Schaltschrank, Netzteil vor Anschluss trennen, negative Potenziale nicht gemeinsam anschließen

Häufig gestellte Fragen - AC1027 IFM

Wie installiere ich den Controller AC1027?

Befestigen Sie den Controller auf einer 35-mm-Profilschiene in einem geschützten Bereich (Schaltschrank). Stellen Sie sicher, dass die Umgebung frei von Kondensation, übermäßigem Staub, Vibrationen oder Stößen ist. Lüftungsschlitze nicht blockieren.

Welche Spannungsversorgung wird für den AC1027 benötigt?

Die Spannungsversorgung muss 24 V DC (20...30 V SELV) betragen. Verwenden Sie z.B. das Netzteil DN2011 von ifm electronic. An die Klemmen +24 V und 0 V anschließen.

Wie konfiguriere ich die Profibus-DP-Schnittstelle?

Die Profibus-DP-Schnittstelle wird mit der Datei ifm300AB.gsd konfiguriert. Die Übertragungsrate kann von 9600 Baud bis 12 MBaud eingestellt werden. Bis zu 31 Controller können pro Segment parallel angeschlossen werden.

Was bedeuten die LED des Controllers?

Die LED PWR/COM leuchtet bei vorhandener AS-i-Spannung und mindestens einem erkannten Slave. PROJ leuchtet = Projektmodus aktiv. CONF/PF leuchtet = Konfigurationsfehler. PROFIBUS leuchtet = Profibus-DP-Busfehler.

Wie programmiere ich die SPS AC1027?

Verwenden Sie die RS232C-Schnittstelle mit dem Programmierkabel E70320. Die Programmiersoftware ist CoDeSys für die integrierte SPS und Asisys für die Signalvorverarbeitung. Die serielle Baudrate ist von 4800 bis 115200 Baud einstellbar.

Wie setze ich die Parameter des Controllers zurück?

Die Anleitung erwähnt keine direkte Zurücksetzung. Sie können die Parameter über das Menü ändern, indem Sie die MENU-Taste drücken und mit den Pfeilen navigieren. Für den Projektmodus verwenden Sie die Option Master Setup.

Kann man zwei AS-i-Master mit dem AC1027 verwenden?

Nein, das Modell AC1027 integriert nur einen AS-i-Master. Für zwei Master benötigen Sie das Modell AC1028. Beide sind AS-i 2.1 kompatibel.

Welches Programmierkabel verwenden?

Das benötigte Programmierkabel ist das E70320 von ifm electronic. Es wird an die RS232C-Schnittstelle des Controllers und an einen Host (PC) angeschlossen. Die maximale Entfernung beträgt 20 m.

Wo kann ich die Anleitung für den AC1027 herunterladen?

Die Anleitung ist kostenlos im PDF-Format auf notice-facile.com verfügbar. Sie können auch eine Übersetzung in Ihrer Sprache anfordern, indem Sie Ihre E-Mail-Adresse angeben.

Wie ändere ich die Menüsprache?

Um zwischen Deutsch und Englisch umzuschalten, drücken Sie gleichzeitig die Tasten Pfeil nach oben und Pfeil nach unten im Menü. Der Kontrast wird durch gleichzeitiges Drücken der rechten Taste und der Pfeiltasten eingestellt.

BEDIENUNGSANLEITUNG AC1027 IFM

Bestimmungsgemäße Verwendung

• Der Controller _e integriert einen oder zwei AS-i Master (AC1027/AC1028, beide nach AS-i-Version 2.1), eine Kleinsteuerung und eine Profibus DP-Schnittstelle.
  Die Profibus DP-Schnittstelle ist kompatibel zur Profibus DP-Schnittstelle der AS-i Controller AC1005/AC1006. Sie muss mit der Datei "ifm300AB.gsd" konfiguriert werden.
• Er steuert den Datenaustausch zur Sensor-/Aktuator-Ebene
• verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvorverarbeitung)
• arbeitet als stand-alone-Steuerung mit Datenaustausch zum PC (Visualisierung)
  SPS Programme der Controller AC1005/AC1006 zur Signalvorverarbeitung mit Asisys müssen für AC1027/AC1028 und CoDeSys konvertiert werden
• kommuniziert mit der übergeordneten Steuerungsebene (Betrieb als Gateway)

Programmierschnittstelle RS232C

• Baudrate 4800 bis 115200Baud
- max. Entfernung zwischen Controller _e und Host: 20 m
- Potentialtrennung zur Controller e-Versorgung
- Programmierkabel E70320 zur Verbindung zum Host erforderlich

Profibus-DP-Schnittstelle

• Baudrate 9600 bis 12MBaud
- max. Entfernung zwischen Controller e und Host: abhängig von der Baudrate
- Potentialtrennung zur Controller e -Versorgung
- bis zu 31 parallel geschaltete Controller pro Segment
- Steckerbelegung: Pin 3: Signal B; Pin 8: Signal A

Montage

Befestigen Sie den Controllere auf einer 35 mm-Profilschiene. Die Schutzart des Geräts beträgt IP 20, daher sollte es an einem geschützten Ort montiert werden (z. B. Schaltschrank).

Achten Sie auf eine betauungsfreie Umgebung. Vermeiden Sie übermäßige Staubentwicklung, Vibrations- und Stoßbelastungen. Die Luftzirkulation durch die Lüftungsöffnungen darf nicht behindert werden. Vermeiden Sie eine Montage in direkter Nähe zu Frequenzumrichtern.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät entsprechend der Klemmenbeschriftung an. Verbinden Sie niemals die Minuspotentiale untereinander oder Minuspotentiale und FE-Anschluss. Stellen Sie eine elektrisch sichere Erdverbindung zwischen AS-i Controller _e (Klemme FE) und Gerät-Erdanschluss her.

Versorgen Sie den Controller _e mit einer Spannung von 24 V DC (20...30 V PELV), z. B. aus dem 24 V Netzteil DN2011 der ifm electronic. Der Anschluss erfolgt an den Klemmen +24 V und 0 V.

Bedien- und Anzeigeelemente

Sie werden von drei Diagnose-LEDs auf dem Controller _e über den Zustand des Masters (AC1027) / der Master (AC1028) und der angeschlossenen System informiert.

• LED PWR/COM leuchtet: AS-i Spannung vorhanden, mindestens ein Slave wurde erkannt
• LED PWR/COM blinkt: AS-i Spannung vorhanden, es wurde aber kein Slave korrekt erkannt
• LED PROJ leuchtet: Projektierungsmodus aktiv, die Konfigurationsüberwachung ist abgeschaltet
• LED PROJ blinkt: Projektierungsmodus aktiv, Umschalten in geschützten Betrieb nicht möglich, da ein Slave mit Adresse 0 angeschlossen ist
• LED CONF/PF leuchtet: Projektierte und aktuelle Konfiguration stimmen nicht überein
• LED CONF/PF blinkt: Peripheriefehler an mindestens einem angeschlossenen Slave
  • LED PROFIBUS leuchtet: Busfehler Profibus DP

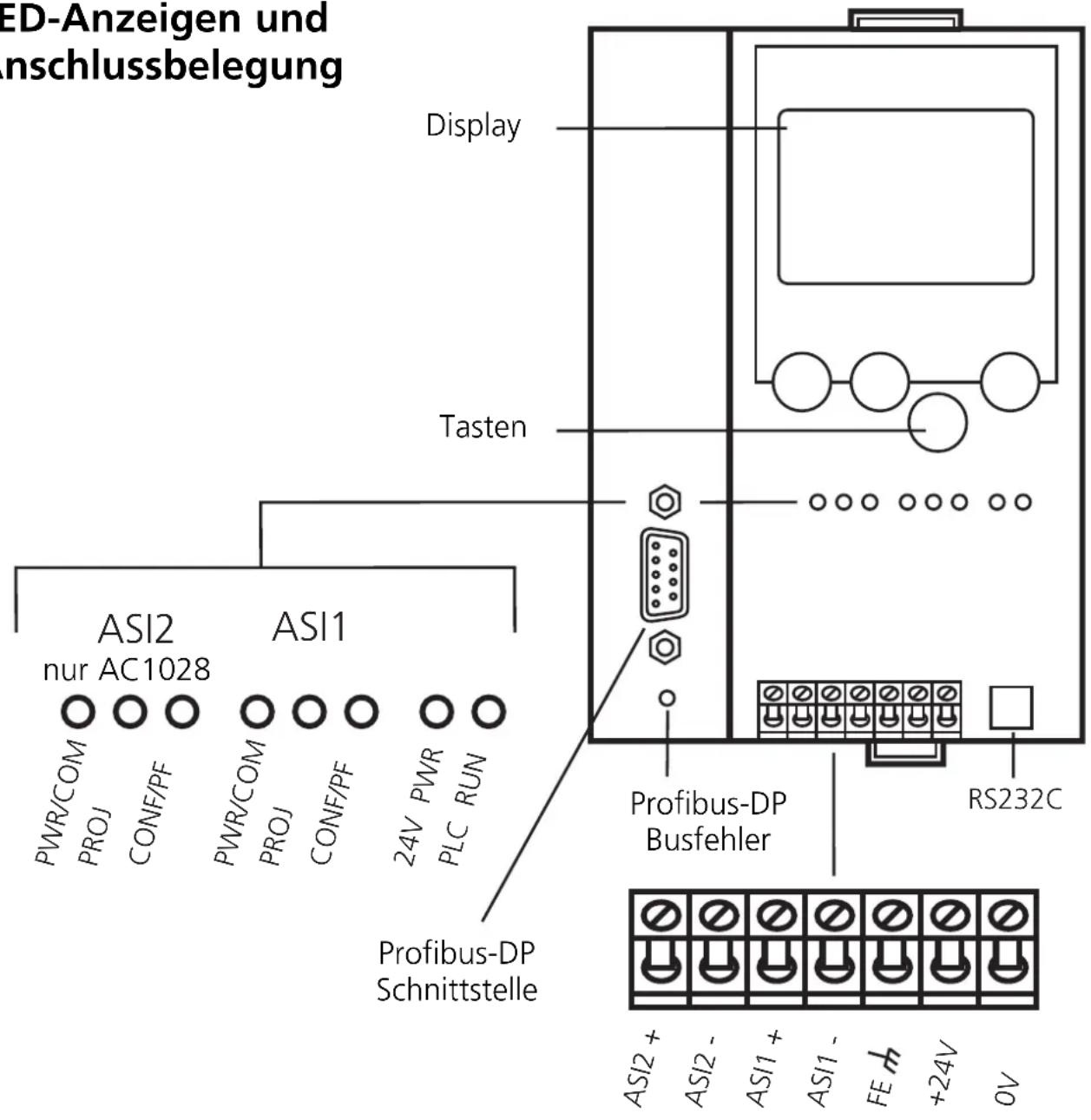

LED-Anzeigen und Anschlussbelegung

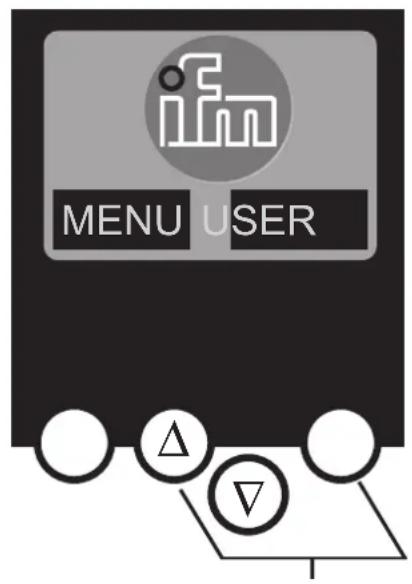

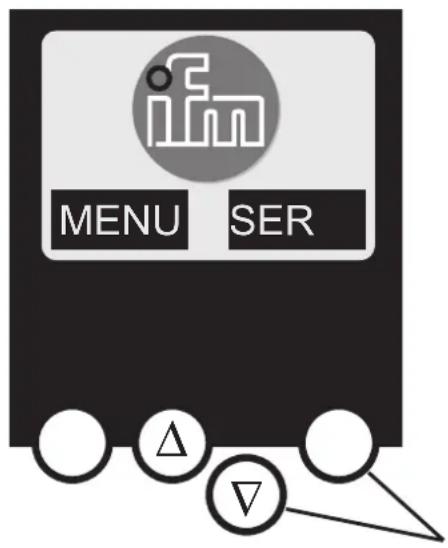

Kontrasteinstellung

Sie können den Kontrast direkt durch gleichzeitiges Drücken der rechten Taste mit der -Taste (Darstellung ist zu hell) bzw. der -Taste (...zu dunkel) verstellen.

Kontrast erhöhen

Kontrast verringern

Betrieb

Zum Betrieb eines AS-i Systems ist ein spezielles AS-i Netzteil erforderlich (z. B. AC1216). Das AS-i Netzteil versorgt das gelbe AS-i Kabel mit Energie und realisiert eine Datenentkoppelung zum Spannungsregler des Netzteils. Normale Schaltnetzteile würden die AS-i Datensignale als Störsignale ansehen und diese unterdrücken.

Schalten Sie das Netzteil stromlos, bevor Sie den Controllere anschließen.

Das AS-i Netz wird ungeerdet betrieben. AS-i + und AS-i - sollen symmetrisch zum Massepotential der Anlage sein.

Verbinden Sie den Symmetriepunkt des AS-i Netzteils (Klemme „Shield“) niederohmig mit der Masse der Anlage.

Menü-Übersicht

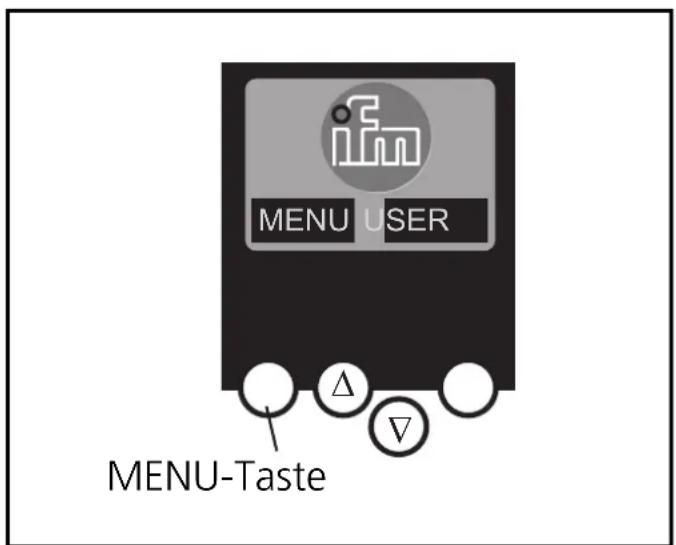

Sie erreichen das Hauptmenü, indem Sie im Startdisplay die linke Taste „MENU“ drücken.

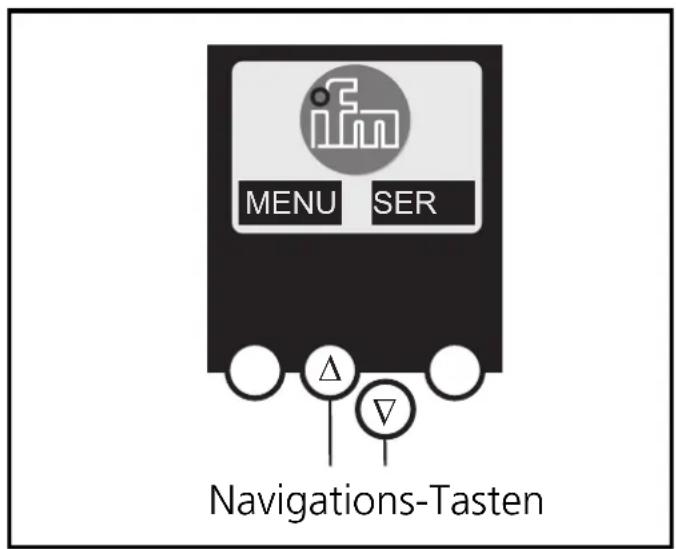

Sie navigieren innerhalb eines Menüpunktes, indem Sie die Tasten oder drücken.

Drücken Sie die Tasten gleichzeitig, um zwischen deutschem und englischem Menü zu wechseln.

Menü-Navigation

O Slave Lists (Prüfen der Adressen der angeschlossenen AS-i Slaves)

∇ Liste der detektierten AS-i Slaves (LDS)
∇ Liste der projektierten AS-i Slaves (LPS)
∇ Liste der aktivierten AS-i Slaves (LAS)
∇ Liste der AS-i Slaves mit Peripheriefehler (LPF)

O Address Slave (Programmierung der korrekten Adressen in den angeschlossenen AS-i Slaves)

∇ Umadressieren eines am Controller _e angeschlossenen AS-i Slaves
∇ Automatisches adressieren neuer AS-i Slaves auf die nächste freie Adresse (Easy Startup)

O Quick Setup (Zusammenfassung der für eine Grundkonfiguration erforderlichen Menüpunkte)

∇ Die aktuelle AS-i Konfiguration einlesen (Config all)
∇ Einstellung der Feldbusverbindung (optional)

O System Setup (Einstellung des Controller e Gerätes)

∇ Baudrate der seriellen Programmierschnittstelle
∇ IP Adresse der Ethernet Programmierschnittstelle (optional)
∇ Eingabe des Passwortes zur Freigabe von Änderungen in der Systemkonfiguration
∇ Update der Firmware des Controller _e (spezielle Programmiersoftware erforderlich)

O System Info (Geräte Informationen)

∇ Hardware und Firmware Versionsnummern dieses Controller e
∇ Seriennummer dieses Controller e
∇ Aktuelle / Maximale SPS Zykluszeit

O PLC Setup (Die Nutzung der integrierten SPS ist optional)

∇ Aktivieren oder Deaktivieren des Gatewaymodus (keine SPS verwendet)
∇ Starten oder Stoppen der SPS im Controller _e (falls verwendet)

O PLC Info (Anzeige Anwenderprogramm-Name, Autor, Datum)

O Master Setup (AS-i Masterflags)

∇ Die aktuelle AS-i Konfiguration einlesen (Config all)
∇ Wechsel in den Projektierungsmodus: Konfiguration des AS-i Systems
∇ Wechsel in den geschützten Betrieb: Normalbetrieb (der Master überwacht die Konfiguration)
∇ Deaktivieren der automatischen AS-i Slaves Adressierung im geschützten Betrieb
∇ Deaktivieren des AS-i Resets beim Verlassen des Projektierungsmodus
∇ Anzeige des Config-Errors Zählers des angeschlossenen AS-i Systems
∇ Reset des Config-Errors Zählers
∇ Anzeige der prozentualen Fehlerrate des angeschlossenen AS-i Systems

O Slave Setup (Detaillierte Informationen über die angeschlossenen AS-i Slaves)

∇ Digitale bzw. analoge Ein-/Ausgänge der angeschlossenen AS-i Slaves
∇ Aktuelle und projektierte Parameter der ange- schlossenen AS-i Slaves
∇ Aktuelle und projektierte I/O- und ID-Codes der angeschlossenen AS-i Slaves
∇ Telegrammfehler in der Kommunikation zu den angeschlossenen AS-i Slaves

O Fieldbus Setup(Die verschiedenen Feldbusschnittstellen sind optional)

∇ Eingabe der Slave-Adresse des Controller _e im überlagerten Feldbus
∇ Weitere Eingaben abhängig vom jeweils verwendeten überlagerten Feldbus

O Fieldbus Data (optional)

∇ Anzeige der über den Feldbus zyklisch übertragenen Daten
