AC1346 - Programmierbare Steuerung IFM - Kostenlose Bedienungsanleitung

Produkttyp	Speicherprogrammierbare Steuerung (AS-i-Controller)
Marke	IFM
Modell	AC1346
Abmessungen (B × H × T)	62 × 86 × 124 mm (Schätzung basierend auf der Maßzeichnung)
Gewicht	Ca. 0,5 kg
Stromversorgung	24 V DC (20 bis 30 V SELV), Stromverbrauch nicht angegeben
Schnittstellen	RS232C (4800 bis 115200 Baud), Profibus-DP (9600 bis 12 MBaud), AS-i (2 Master)
Anzahl der AS-i-Master	2 (AC1346)
Display	Display mit Hintergrundbeleuchtung, einstellbarer Kontrast
LED-Anzeigen	PWR/COM, PROJ, CONF/PF, PROFIBUS (für Busstatus)
Hauptfunktionen	Steuerung des Datenaustauschs mit Sensoren/Aktoren, Signalvorverarbeitung, Kommunikation mit übergeordnetem Steuerungssystem (Gateway-Modus), Programmierung über RS232C oder Ethernet (optional)
Montage	Auf 35-mm-Tragschiene, IP20, in einem geschützten Schaltschrank
Betriebstemperatur	Nicht angegeben, aber Umgebung ohne Kondensation empfohlen
Wartung und Reinigung	Entlüftungsöffnungen freihalten, Staub und Vibrationen vermeiden. Bei Bedarf mit einem trockenen Tuch reinigen.
Sicherheit	Vor dem Anschließen die Stromversorgung trennen. Negative Potenziale nicht miteinander oder mit der FE-Klemme verbinden. Korrekte Erdung (FE-Klemme) sicherstellen.
Reparierbarkeit und Ersatzteile	Nicht angegeben. Für Reparaturen wenden Sie sich an den IFM-Kundendienst.

Häufig gestellte Fragen - AC1346 IFM

Wie setze ich den Controller AC1346 auf die Werkseinstellungen zurück?

Das Zurücksetzen auf Werkseinstellungen ist im Handbuch nicht beschrieben. In der Regel kann die Verwendung einer speziellen Programmiersoftware erforderlich sein. Überprüfen Sie im Menü 'System Setup' eine eventuelle Option zum Zurücksetzen.

Wie konfiguriere ich die Profibus-DP-Schnittstelle?

Im Menü 'Fieldbus Setup' können Sie die Slave-Adresse des Controllers im übergeordneten Feldbus eingeben. Weitere Einstellungen hängen vom verwendeten Bus ab. Stellen Sie sicher, dass die Baudrate der des Netzwerks entspricht.

Was bedeuten die LED-Anzeigen auf der Vorderseite?

LED PWR/COM: leuchtet = AS-i-Spannung vorhanden und mindestens ein Slave erkannt; blinkt = Spannung vorhanden, aber kein korrekter Slave. LED PROJ: leuchtet = Projektmodus aktiv; blinkt = Wechsel in geschützten Modus nicht möglich. LED CONF/PF: leuchtet = abweichende Konfiguration; blinkt = Peripheriefehler. LED PROFIBUS: leuchtet = Profibus-DP-Busfehler.

Wie stelle ich den Kontrast des Displays ein?

Drücken Sie gleichzeitig die rechte Taste und die Taste Δ (zum Erhöhen) oder ∇ (zum Verringern) des Kontrasts. Die Änderung ist sofort sichtbar.

Wie adressiere ich einen neuen AS-i-Slave?

Verwenden Sie das Menü 'Address Slave'. Sie haben die Wahl zwischen manueller Neuadressierung oder automatischer Adressierung (Easy Startup), die die nächste verfügbare Adresse vergibt.

Kann ich den AC1346 ohne Feldbus verwenden?

Ja, der Controller kann eigenständig arbeiten. Deaktivieren Sie im Menü 'PLC Setup' den Gateway-Modus, wenn Sie keinen übergeordneten Feldbus verwenden.

Wie aktualisiere ich die Firmware?

Wählen Sie im Menü 'System Setup' die Option zur Firmware-Aktualisierung. Eine spezielle Programmiersoftware (von IFM bereitgestellt) und eine RS232C- oder Ethernet-Verbindung sind erforderlich.

Welche Kabel werden für die Programmierung benötigt?

Für die Programmierung über RS232C verwenden Sie das Programmierkabel E70320. Für Ethernet (optional) wird ein Standard-RJ45-Kabel benötigt.

Wie greife ich auf das Hauptmenü zu?

Drücken Sie auf dem Startbildschirm die linke Taste 'MENU'. Verwenden Sie die Tasten Δ und ∇, um durch die Optionen zu navigieren. Drücken Sie gleichzeitig beide Tasten, um die Sprache zwischen Deutsch und Englisch zu wechseln.

Wie groß ist die maximale Entfernung zwischen Controller und Host über RS232C?

Die maximale Entfernung beträgt 20 Meter. Das Programmierkabel E70320 sorgt für galvanische Trennung von der Controller-Stromversorgung.

BEDIENUNGSANLEITUNG AC1346 IFM

Bestimmungsgemäße Verwendung

• Der Controller _e integriert einen oder zwei AS-i Master (AC1345/AC1346, beide nach AS-i-Version 2.1), eine Kleinsteuerung und (optional) eine Profibus DP-Schnittstelle
• Er steuert den Datenaustausch zur Sensor-/Aktuator-Ebene
• verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvorverarbeitung)
• arbeitet als stand-alone-Steuerung mit Datenaustausch zum PC (Visualisierung)
• kommuniziert mit der übergeordneten Steuerungsebene (Betrieb als Gateway)

Programmierschnittstelle RS232C

• Baudrate 4800 bis 115200Baud
- max. Entfernung zwischen Controller _e und Host: 20 m
- Potentialtrennung zur Controller e-Versorgung
- Programmierkabel E70320 zur Verbindung zum Host erforderlich

Profibus-DP-Schnittstelle

• Baudrate 9600 bis 12MBaud
- max. Entfernung zwischen Controller _e und Host: abhängig von der Baudrate
- Potentialtrennung zur Controller e-Versorgung
- bis zu 31 parallel geschaltete Controller pro Segment
- Steckerbelegung: Pin 3: Signal B; Pin 8: Signal A

Montage

Befestigen Sie den Controllere auf einer 35 mm-Profilschiene. Die Schutzart des Geräts beträgt IP 20, daher sollte es an einem geschützten Ort montiert werden (z. B. Schaltschrank).

Achten Sie auf eine betauungsfreie Umgebung. Vermeiden Sie übermäßige Staubentwicklung, Vibrations- und Stoßbelastungen. Die Luftzirkulation durch die Lüftungsöffnungen darf nicht behindert werden.

Vermeiden Sie eine Montage in direkter Nähe zu Frequenzum-richtern.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät entsprechend der Klemmenbeschriftung an. Verbinden Sie niemals die Minuspotentiale untereinander oder Minuspotentiale und FE-Anschluss. Stellen Sie eine elektrisch sichere Erdverbindung zwischen AS-i Controller _e (Klemme FE) und Gerät-Erdanschluss her.

Versorgen Sie den Controllere mit einer Spannung von 24 V DC (20 ... 30 V PELV), z. B. aus dem 24 V Netzteil DN2011 der ifm electronic. Der Anschluss erfolgt an den Klemmen +24 V und 0 V.

Bedien- und Anzeigeelemente

Sie werden von drei Diagnose-LEDs auf dem Controllere über den Zustand des Masters (AC1345) / der Master (AC1346) und der angeschlossenen System informiert.

• LED PWR/COM leuchtet: AS-i Spannung vorhanden, mindestens ein Slave wurde erkannt
- LED PWR/COM blinkt: AS-i Spannung vorhanden, es wurde aber kein Slave korrekt erkannt
- LED PROJ leuchtet: Projektierungsmodus aktiv, die Konfigurationsüberwachung ist abgeschaltet
- LED PROJ blinkt: Projektierungsmodus aktiv, Umschalten in geschützten Betrieb nicht möglich, da ein Slave mit Adresse 0 angeschlossen ist
- LED CONF/PF leuchtet: Projektierte und aktuelle Konfiguration stimmen nicht überein
- LED CONF/PF blinkt: Peripheriefehler an mindestens einem angeschlossenen Slave
• LED PROFIBUS leuchtet: Busfehler Profibus DP

LED-Anzeigen und Anschlussbelegung

Kontrasteinstellung

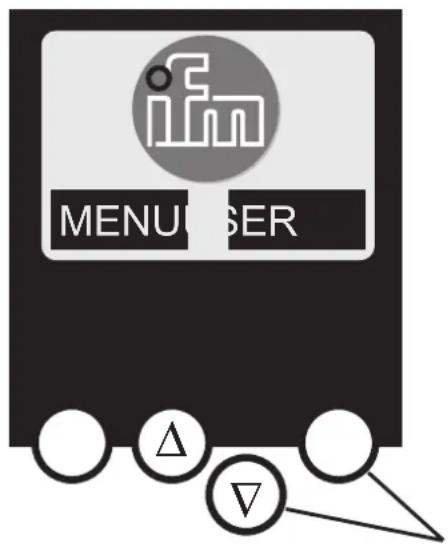

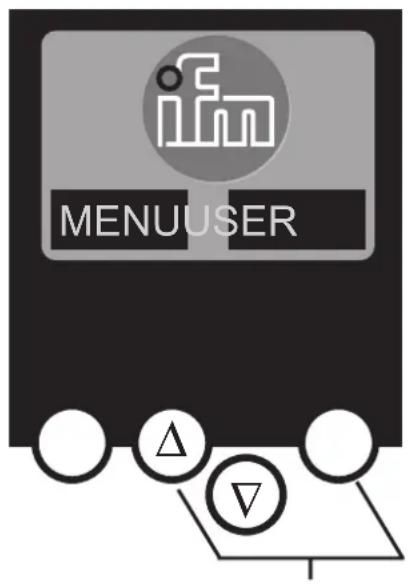

Sie können den Kontrast direkt durch gleichzeitiges Drücken der rechten Taste mit der -Taste (Darstellung ist zu hell) bzw. der -Taste (...zu dunkel) verstellen.

Kontrast erhöhen

Kontrast verringern

Betrieb

Zum Betrieb eines AS-i Systems ist ein spezielles AS-i Netzteil erforderlich (z. B. AC1216). Das AS-i Netzteil versorgt das gelbe AS-i Kabel mit Energie und realisiert eine Datenentkoppelung zum Spannungsregler des Netzteils. Normale Schaltnetzteile würden die AS-i Datensignale als Störsignale ansehen und diese unterdrücken.

Schalten Sie das Netzteil stromlos, bevor Sie den Controllere anschließen.

Das AS-i Netz wird ungeerdet betrieben. AS-i + und AS-i - sollen symmetrisch zum Massepotential der Anlage sein.

Verbinden Sie den Symmetriepunkt des AS-i Netzteils (Klemme „Shield“) niederohmig mit der Masse der Anlage.

Menü-Übersicht

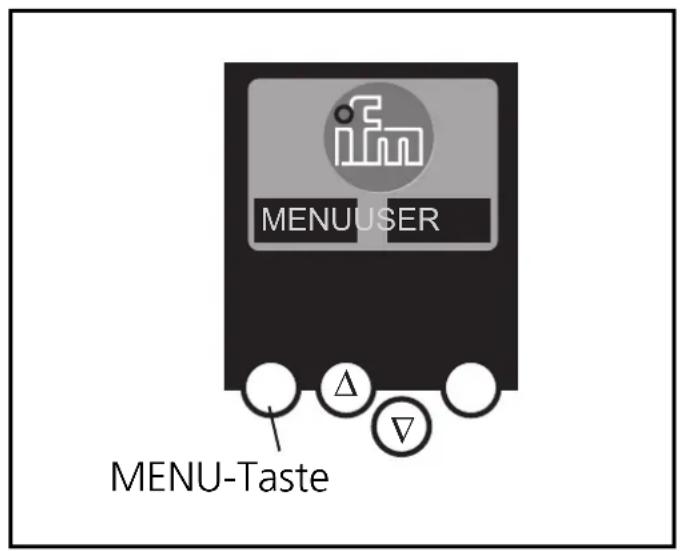

Sie erreichen das Hauptmenü, indem Sie im Startdisplay die linke Taste „MENU“ drücken.

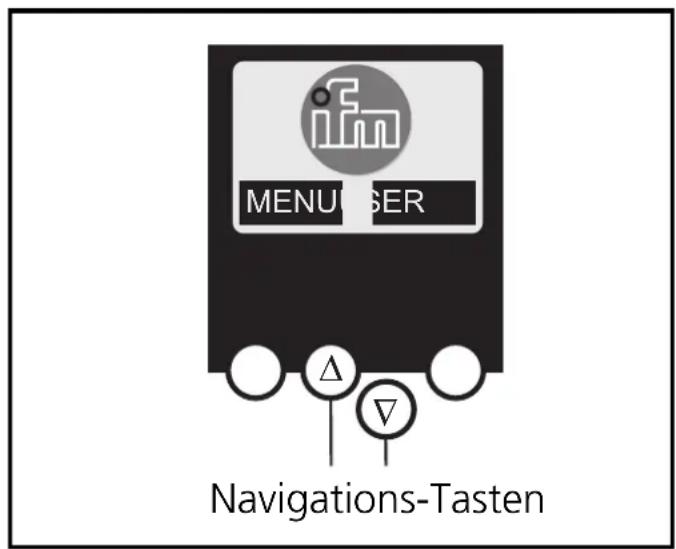

Sie navigieren innerhalb eines Menüpunktes, indem Sie die Tasten oder drücken.

Drücken Sie die Tasten gleichzeitig, um zwischen deutschem und englischem Menü zu wechseln.

Menü-Navigation

O Slave Lists

(Prüfen der Adressen der angeschlossenen AS-i Slaves)

∇Liste der detektierten AS-i Slaves (LDS)

∇Liste der projektierten AS-i Slaves (LPS)

∇Liste der aktivierten AS-i Slaves (LAS)

∇Liste der AS-i Slaves mit Peripheriefehler (LPF)

O Address Slave

(Programmierung der korrekten Adressen in den angeschlossenen AS-i Slaves)

∇Umadressieren eines am Controller e angeschlossenen AS-i Slaves

∇Automatisches adressieren neuer AS-i Slaves auf die nächste freie Adresse (Easy Startup)

O Quick Setup

(Zusammenfassung der für eine Grundkonfiguration erforderlichen Menüpunkte)

∇Die aktuelle AS-i Konfiguration einlesen (Config all)

∇Einstellung der Feldbusverbindung (optional)

O System Setup (Einstellung des Controller e Gerätes)

∇Baudrate der seriellen Programmierschnittstelle

∇IP Adresse der Ethernet Programmierschnittstelle (optional)

∇ Eingabe des Passwortes zur Freigabe von Änderungen in der Systemkonfiguration

∇Update der Firmware des Controller _e (spezielle Programmiersoftware erforderlich)

O System Info (Geräte Informationen)

∇Hardware und Firmware Versionsnummern dieses Controller _e

∇Seriennummer dieses Controller e

∇Aktuelle / Maximale SPS Zykluszeit

O PLC Setup (Die Nutzung der integrierten SPS ist optional)

∇Aktivieren oder Deaktivieren des Gatewaymodus (keine SPS verwendet)

∇Starten oder Stoppen der SPS im Controller _e (falls verwendet)

O PLC Info (Anzeige Anwenderprogramm-Name, Autor, Datum)

O Master Setup (AS-i Masterflags)

∇Die aktuelle AS-i Konfiguration einlesen (Config all)

∇Wechsel in den Projektierungsmodus: Konfiguration des AS-i Systems

∇Wechsel in den geschützten Betrieb: Normalbetrieb (der Master überwacht die Konfiguration)

∇Deaktivieren der automatischen AS-i Slaves Adressierung im geschützten Betrieb

∇Deaktivieren des AS-i Resets beim Verlassen des Projektierungsmodus

∇Anzeige des Config-Errors Zählers des angeschlossenen AS-i Systems

∇ Reset des Config-Errors Zählers

∇Anzeige der prozentualen Fehlerrate des angeschlossenen AS-i Systems

O Slave Setup

(Detaillierte Informationen über die angeschlossenen AS-i Slaves)

∇Digitale bzw. analoge Ein-/Ausgänge der ange- schlossenen AS-i Slaves

∇Aktuelle und projektierte Parameter der ange- schlossenen AS-i Slaves

∇Aktuelle und projektierte I/O- und ID-Codes der angeschlossenen AS-i Slaves

∇Telegrammfehler in der Kommunikation zu den angeschlossenen AS-i Slaves

O Fieldbus Setup(Die verschiedenen Feldbusschnittstellen sind optional)

∇Eingabe der Slave-Adresse des Controller e im überlagerten Feldbus

∇Weitere Eingaben abhängig vom jeweils verwendeten überlagerten Feldbus

O Fieldbus Data (optional)

∇ Anzeige der über den Feldbus zyklisch übertragenen Daten
