Produkttyp	Speicherprogrammierbare Steuerung
Marke	IFM
Modell	AC1353
Kategorie	AS-i Steuerung
Spannungsversorgung	24 V DC (20...30 V SELV)
Serielle Programmierschnittstelle	RS232C, Baudrate 4800 bis 115200, maximale Entfernung 20 m
Ethernet-Programmierschnittstelle	10/100 Mbps, TCP/IP, UDP, RJ45-Stecker
Hauptfunktionen	AS-i-Master (AS-i 2.1), Signalvorverarbeitung, autonome Steuerung, Gateway zu übergeordnetem Steuerungssystem
Programmierung	Über CoDeSys und globale Netzwerkvariablen
Montage	Auf Profilschiene 35 mm, Schutzart IP20
LED-Anzeigen	PWR/COM (Spannungsversorgung und Slaves), PROJ (Projektmodus), CONF/PF (Konfigurationsfehler/Peripheriefehler), ETH NET (Ethernet-Datenaustausch)
Display	Bildschirm mit Kontrasteinstellung über Tasten
Bedienelemente	Tasten MENU, Navigation auf/ab, Startbildschirm
Umgebungsbedingungen	Keine Kondensation, Staub, Vibrationen, Erschütterungen vermeiden; Freie Luftzirkulation
Sicherheit	Galvanische Trennung, Erdung über FE-Klemme, negative Potenziale nicht verbinden
Anlagenschutz	Montage in geschütztem Bereich (Schaltschrank)
Menüfunktionen	Quick Setup, PLC Setup, Slave Lists, Address Slave, Diagnostics, Master Setup, Fieldbus Setup, Slave Info, Slave Setup, System Setup, System Info
Passwortverwaltung	Werkseinstellung Passwort 'CE01' zum Reaktivieren des Benutzermodus; ungültiges Passwort deaktiviert Einstellungen
Einstellungsspeicherung	Geschützt gegen Netzausfälle über Menü 'System Setup' / 'Store System'
Wartung und Reinigung	Keine besondere Wartung erforderlich; sauber und trocken halten
Allgemeine Informationen	Betrieb ohne Erdung; erfordert spezifische AS-i Spannungsversorgung (z.B. AC1216)

Häufig gestellte Fragen - AC1353 IFM

Wie schließe ich die Spannungsversorgung des Controllers AC1353 an?

Schließen Sie eine 24 V DC Spannungsversorgung (20...30 V SELV) an die Klemmen +24 V und 0 V an. Verwenden Sie vorzugsweise die Spannungsversorgung 24 V DN2011 von ifm electronic. Stellen Sie sicher, dass die Anlage vor dem Anschluss spannungsfrei ist.

Was bedeuten die LEDs am Controller?

Die LED PWR/COM leuchtet, wenn die AS-i Spannungsversorgung vorhanden ist und mindestens ein Slave erkannt wird. PROJ leuchtet bedeutet Projektmodus. CONF/PF leuchtet zeigt eine Abweichung zwischen voreingestellter und aktueller Konfiguration an. ETH NET blinkt bei Ethernet-Datenaustausch.

Wie stelle ich den Kontrast des Displays ein?

Drücken Sie gleichzeitig die rechte Taste und die Taste ∇ (zu hell) oder die Taste Δ (zu dunkel), um den Kontrast zu erhöhen oder zu verringern.

Wie greife ich auf das Hauptmenü zu?

Vom Startbildschirm (AS-i Fehlerdiagnose) drücken Sie die linke Taste MENU. Verwenden Sie die beiden mittleren Tasten (Δ und ∇), um durch die Optionen zu navigieren.

Wie lautet das Standardpasswort zum Entsperren der Einstellungen?

Das Standardpasswort ist 'CE01'. Geben Sie es im Menü System Setup ein, um den Benutzermodus zu reaktivieren. Ein ungültiges Passwort (z.B. 1000) deaktiviert die Änderungsmenüpunkte.

Wie schließe ich das RS232C-Programmierkabel an?

Verwenden Sie das Programmierkabel E70320 von ifm electronic. Schließen Sie es an die RS232C-Schnittstelle des Controllers an. Die maximale Entfernung zwischen Controller und Host beträgt 20 Meter. Die Baudrate kann von 4800 bis 115200 eingestellt werden.

Welche Ethernet-Protokolle werden unterstützt?

Der Controller unterstützt TCP/IP (Transport Control Protocol/Internet Protocol) und UDP (User Datagram Protocol) über Ethernet 10/100 Mbps.

Wie führe ich einen 'Teach-in' der AS-i-Konfiguration durch?

Gehen Sie im Hauptmenü zu Quick Setup oder Master Setup. Wählen Sie die Option 'Teach-in', um die aktuelle AS-i-Konfiguration zu übernehmen. Dies speichert die Liste der erkannten Slaves.

Welche Installationsbedingungen sind zu beachten?

Montieren Sie das Gerät auf einer Profilschiene 35 mm in einem geschützten Bereich (Schaltschrank). Vermeiden Sie Feuchtigkeit, übermäßigen Staub, Vibrationen und Erschütterungen. Blockieren Sie keine Lüftungsschlitze.

Wie setze ich den Controller auf Werkseinstellungen zurück?

Gehen Sie zum Menü System Setup und wählen Sie die Option Reset der Werkseinstellungen. Bestätigen Sie den Vorgang. Alle Parameter werden gelöscht und das Gerät kehrt zur ursprünglichen Konfiguration zurück.

BEDIENUNGSANLEITUNG AC1353 IFM

Bestimmungsgemäße Verwendung

• Der Controllere integriert einen oder zwei AS-i Master (AC1353/AC1354, beide nach AS-i-Version 2.1), eine Kleinsteuerung und eine Ethernet-Schnittstelle
• Er steuert den Datenaustausch zur Sensor-/Aktuator-Ebene
• verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvorverarbeitung)
• arbeitet als stand-alone-Steuerung mit Datenaustausch zum PC (Visualisierung)
• kommuniziert mit der übergeordneten Steuerungsebene (Betrieb als Gateway)

Programmierschnittstelle RS232C

• Baudrate 4800 bis 115200 Baud
- max. Entfernung zwischen Controller _e und Host: 20 m
- Potentialtrennung zur Controller e-Versorgung
- Programmierkabel E70320 zur Verbindung zum Host erforderlich

Ethernet Programmierschnittstelle

• 10 Mbps und 100 Mbps
- TCP/IP - Transport Control Protocol / Internet Protocol
- UDP - User Datagram Protocol
- Unterstützung der CoDeSys Programmierfunktionen sowie der netzwerkglobalen Variablen
- RJ45, Twisted-Pair

Montage

Befestigen Sie den Controllere auf einer 35 mm-Profilschiene. Die Schutzart des Geräts beträgt IP 20, daher sollte es an einem geschützten Ort montiert werden (z. B. Schaltschrank).

Achten Sie auf eine betauungsfreie Umgebung. Vermeiden Sie übermäßige Staubentwicklung, Vibrations- und Stoßbelastungen. Die Luftzirkulation durch die Lüftungsöffnungen darf nicht behindert werden.

Vermeiden Sie eine Montage in direkter Nähe zu Frequenzum- richtern.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät entsprechend der Klemmenbeschriftung an. Verbinden Sie niemals die Minuspotentiale untereinander oder Minuspotentiale und FE-Anschluß.

Stellen Sie eine elektrisch sichere Erdverbindung zwischen AS-i Controller _e (Klemme FE) und Gerät-Erdanschluß her.

Versorgen Sie den Controllere mit einer Spannung von 24 V DC (20...30 V PELV), z. B. aus dem 24 V Netzteil DN2011 der ifm electronic. Der Anschluß erfolgt an den Klemmen +24 V und 0 V.

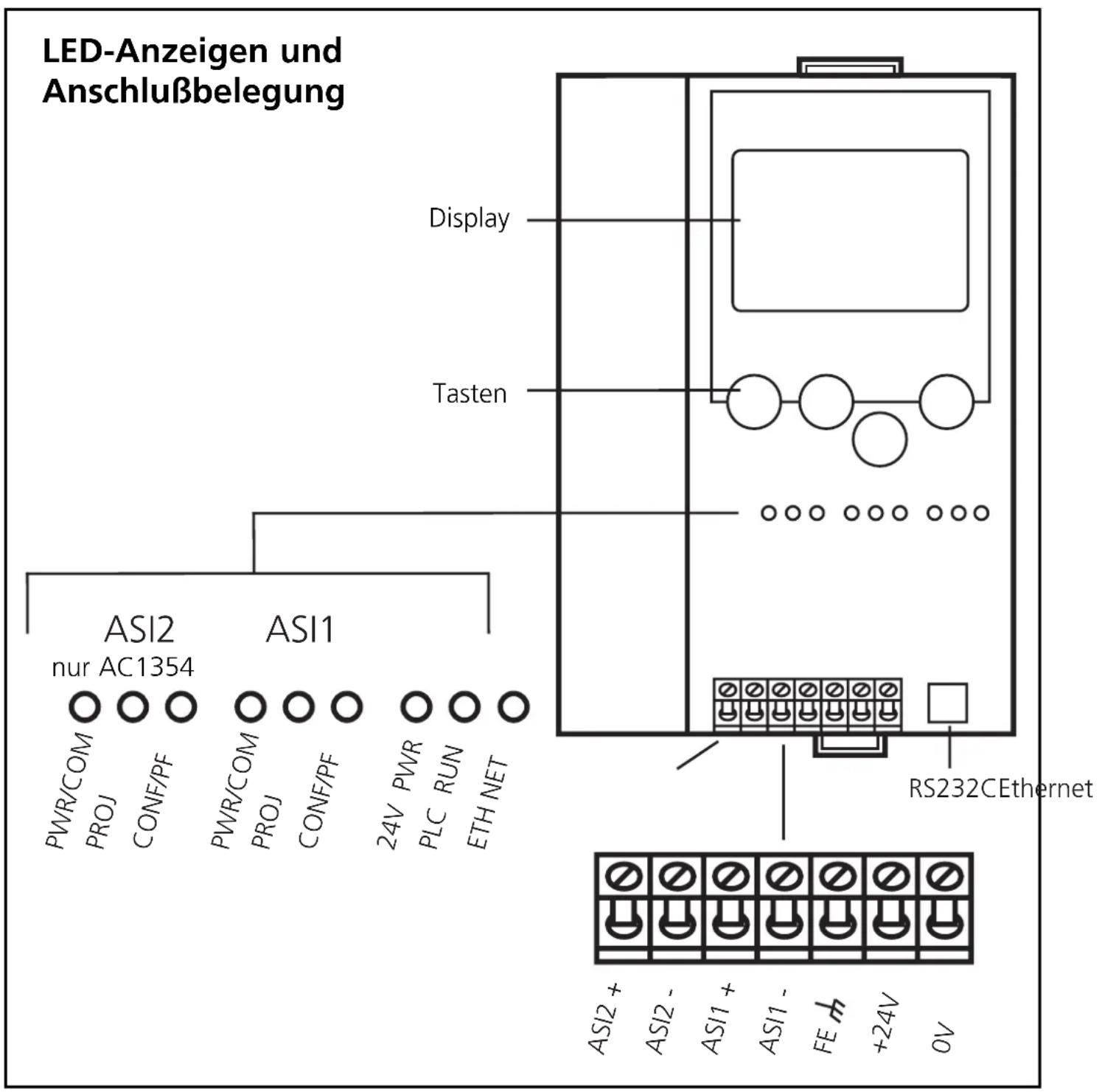

Bedien- und Anzeigeelemente

Sie werden von drei Diagnose-LEDs auf dem Controllere über den Zustand des Masters (AC1353) / der Master (AC1354) und der angeschlossenen System informiert.

• LED PWR/COM leuchtet: AS-i Spannung vorhanden, mindestens ein Slave wurde erkannt
• LED PWR/COM blinkt: AS-i Spannung vorhanden, es wurde aber kein Slave korrekt erkannt
• LED PROJ leuchtet: Projektierungsmodus aktiv, die Konfigurationsüberwachung ist abgeschaltet
• LED PROJ blinkt: Projektierungsmodus aktiv, Umschalten in geschützten Betrieb nicht möglich, da ein Slave mit Adresse 0 angeschlossen ist
• LED CONF/PF leuchtet: Projektierte und aktuelle Konfiguration stimmen nicht überein
• LED CONF/PF blinkt: Peripheriefehler an mindestens einem angeschlossenen Slave
  • LED ETH NET: Datenaustausch über Ethernet-Schnittstelle

Kontrasteinstellung

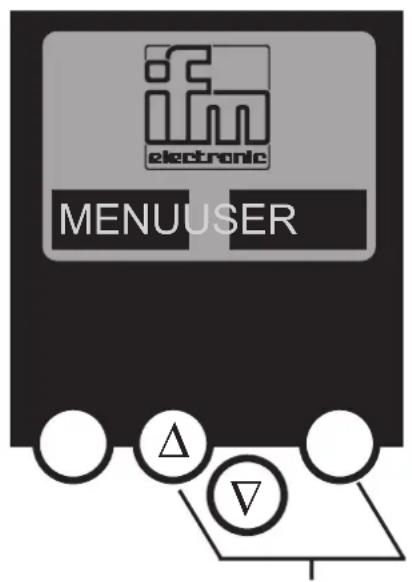

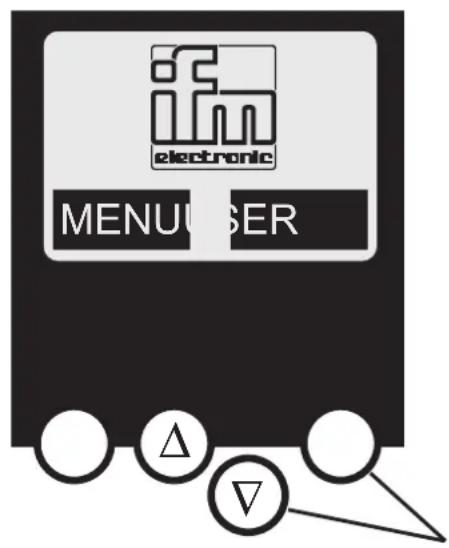

Sie können den Kontrast direkt durch gleichzeitiges Drücken der rechten Taste mit der -Taste (Darstellung ist zu hell) bzw. der -Taste (...zu dunkel) verstellen.

Kontrast erhöhen

Kontrast verringern

Betrieb

Zum Betrieb eines AS-i Systems ist ein spezielles AS-i Netzteil erforderlich (z. B. AC1216). Das AS-i Netzteil versorgt das gelbe AS-i Kabel mit Energie und realisiert eine Datenentkoppelung zum Spannungsregler des Netzteils. Normale Schaltnetzteile würden die AS-i Datensignale als Störsignale ansehen und diese unterdrücken.

Schalten Sie das Netzteil stromlos, bevor Sie den Controllere anschließen.

Das AS-i Netz wird ungeerdet betrieben. AS-i + und AS-i - sollen symmetrisch zum Massepotential der Anlage sein.

Verbinden Sie den Symmetriepunkt des AS-i Netzteils (Klemme „Shield“) niederohmig mit der Masse der Anlage.

Menü-Übersicht

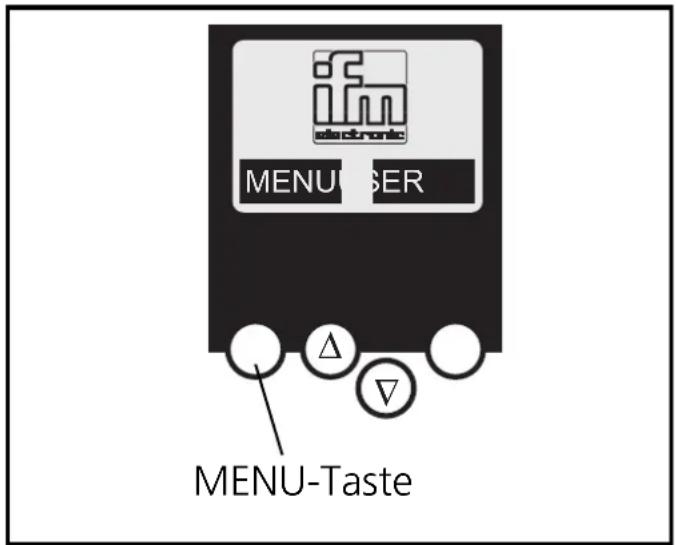

Sie erreichen das Hauptmenü, indem Sie im Startdisplay die linke Taste „MENU“ drücken.

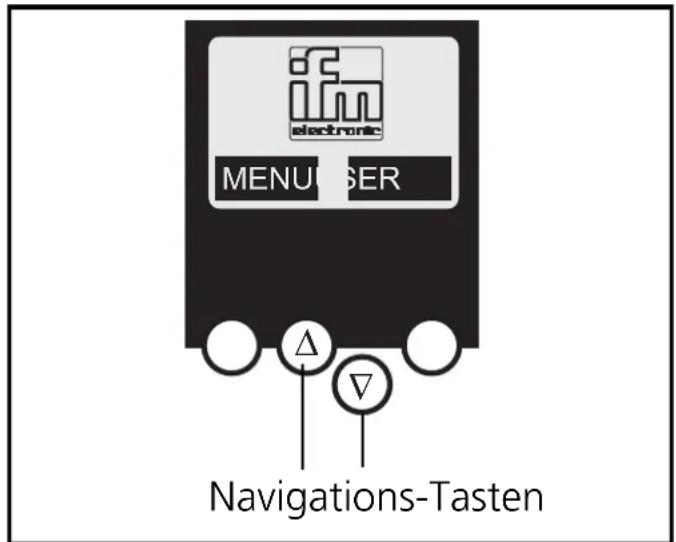

Sie navigieren innerhalb eines Menüpunktes, indem Sie die Tasten Δoder ∇drücken.

Drücken Sie die Tasten gleichzeitig, um zwischen deutschem und englischem Menü zu wechseln.

Passwort

Wichtig:

Im Menü „System-Setup“ kann im Unterpunkt „Passwort“ die Bedienung eingeschränkt bzw. freigegeben werden.

Im Auslieferungszustand ist das Gerät im Anwender-Modus. Durch Eingabe eines ungültigen Passwortes (z.B. 1000) werden alle Menüpunkte gesperrt, die Einstellungen verändern können.

Durch Eingabe des Passwortes „CE01“ wird der Anwender-Modus wieder freigeschaltet.

Das Passwort wird durch den Menüpunkt „System-Setup“, „Speichere System“ spannungsausfallsicher gespeichert.

Menü-Navigation

Durch Drücken der linken Taste im Startdisplay (AS-i Fehler Diagnose) wird das Hauptmenü dargestellt. Mit den beiden mittleren Tasten kann durch das Menü geblättert werden.

O Quick Setup (Zusammenfassung der Menüpunkte für eine Basis-konfiguration)

∇ „Teach in“ der aktuellen AS-i Konfiguration (alles projektieren)
∇ Einstellungen der Feldbus-Schnittstelle (optional)

O SPS Setup (Einstellungen der optionalen SPS)

∇ Ein- bzw. Ausschalten des Gateway Modus (Betrieb ohne SPS)
∇ Starten und Stoppen der SPS im Controller _e (sofern verwendet)
∇ SPS Projekt-Name, -Version, Datum und Autor

O Slavelisten (Überprüfung der Adressen der angeschlossenen AS-i slaves)

∇ Anzeige der Liste der erkannten AS-i slaves (LDS)
∇ Anzeige der Liste der projektierten AS-i slaves (LPS)
∇ Anzeige der Liste der aktivierten AS-i slaves (LAS)
∇ Anzeige der Liste der Peripheriefehler in AS-i slaves (LPF)

O Slaveadressen (Programmierung der Adressen der angeschlossenen AS-i slaves)

∇ Umadressieren eines am Controllere angeschlossenen AS-i slaves
∇ Automatische Adressierung neuer AS-i slaves auf die nächste freie Adresse (Easy Startup)

O Diagnose (Diagnose der angeschlossenen AS-i Netze)

∇Zählen der AS-i Spannungseinbrüche seit dem Einschalten des Controller e
∇Zählen der AS-i Konfigurationsfehler seit dem Einschalten des Controller e
∇Fehlerrate der AS-i Telegramme des angeschlossenen AS-i Systems prüfen
∇Anzeige der Anzahl angeschlossener AS-i Slaves und der Zyklen pro Sekunde
∇Liste der AS-i Slaves mit Telegrammfehlern seit dem Einschalten des Controller _e
∇Zurücksetzen der Fehlerzähler
∇Anzeige der maximalen Systemzykluszeit
∇Auslesen der Diagnoseinformationen von Safety-at-Work Monitoren

O Master Setup (Informationen zum AS-i Master System)

∇Teach in der aktuellen AS-i Konfiguration (alles projektieren)
∇Wechsel in den Projektierungsmodus: Konfiguration des AS-i Systems
∇Wechsel in den geschützten Betrieb: Normalbetrieb (Master überwacht Konfiguration)
∇Freigabe der automatischen AS-i Slave Adressierung im geschützten Betrieb
∇Abschaltung des AS-i Reset beim Wechsel in den geschützten Betrieb

O Feldbus Setup (Einstellung der optionalen Feldbusschnittstelle)

∇Einstellung der Geräteadresse des Controller _e im überlagerten Feldbus
∇Falls erforderlich weitere Einstellungen des überlagerten Feldbusses

O Slave Info (Ausführliche Informationen zu den angeschlossenen AS-i Slaves)

∇Anzeige der digitalen bzw. analogen Ein-/Ausgänge der angeschlossenen AS-i Slaves
∇Anzeige der Parameter der angeschlossenen AS-i Slaves
∇Anzeige der ID- und IO-Codes der angeschlossenen AS-i Slaves
∇Anzeige der Übertragungsfehler zu den angeschlossenen AS-i Slaves

O Slave Setup (Einstellungen an den angeschlossenen AS-i Slaves)

∇Forcen der Parameter der angeschlossenen AS-i Slaves
∇Forcen der digitalen oder analogen Ausgänge eines angeschlossenen AS-i Slaves

O System Setup (Geräte-Einstellungen des Controller e)

∇Speichern der aktuellen Systemeinstellungen
∇Einstellung der Baudrate der seriellen Programmierschnittstelle
∇Einstellung der Parameter der Ethernet Program mierschnittstelle (optional)
∇Eingabe des neuen Passwortes zum Sperren oder Freigeben von Menüfunktionen
∇Update des Controller e Betriebssystems (spezielle Software erforderlich!)
∇Zurücksetzen der Einstellungen des Controller e in den Auslieferungszustand

O System Info (Geräte-Informationen)

∇Hardware und Betriebssystem Versionsnummern dieses Controller _e
∇Art und Versionsnummer der optionalen Feldbus-schnittstelle
