AC1366 - Programmierbare Steuerung IFM - Kostenlose Bedienungsanleitung

Produkttyp	Speicherprogrammierbare Steuerung (AS-i Steuerung)
Marke	IFM
Modell	AC1366
Abmessungen (B x H x T)	86 x 124 x 131 mm
Gewicht	Ca. 0,5 kg
Stromversorgung	24 V DC (20...30 V SELV)
Leistungsaufnahme	< 10 W (Schätzung)
Schutzart	IP20
Montageart	Profilierschiene 35 mm (Hutschiene)
Schnittstellen	RS232C, Profibus-DP, AS-i (zwei Master)
Anzahl AS-i Master	2 (AS-i 3.0)
Übertragungsrate RS232C	4800 bis 115200 Baud
Übertragungsrate Profibus-DP	9600 Baud bis 12 Mbaud
Anzeige	LCD-Bildschirm mit Kontrasteinstellung
LED-Anzeigen	PWR/COM, PROJ, CONF/PF, PROFIBUS, RUN
Betriebstemperatur	0 bis 60 °C (Schätzung)
Relative Luftfeuchtigkeit	Max. 90 % nicht kondensierend
Gehäusematerial	Technischer Kunststoff
Befestigung	Auf Hutschiene, Erdung über FE-Klemme
Konformität	CE, UL (Stromversorgung mit UL-zugelassener Sicherung)
Wartung und Reinigung	Trockenreinigung; Kondensation, Staub, Vibrationen vermeiden
Sicherheit	Stromversorgung aus galvanisch getrennter Quelle; IP20; Montage im Schaltschrank
Ersatzteile und Reparierbarkeit	IFM-Support kontaktieren; Programmierung mit spezifischer Software

Häufig gestellte Fragen - AC1366 IFM

Wie wird die Steuerung AC1366 mit Spannung versorgt?

Schließen Sie eine 24-V-DC-Versorgung (20...30 V SELV) an die Klemmen +24 V und 0 V an. Die Versorgung muss galvanisch getrennt und mit einer UL-Sicherung von max. 5 A (für 0-20 V) oder 100/Vpic (für 20-30 V) geschützt sein.

Was bedeuten die LEDs auf der Vorderseite?

PWR/COM leuchtet = AS-i-Stromversorgung vorhanden und mindestens ein Slave erkannt. PROJ leuchtet = Projektmodus aktiv. CONF/PF leuchtet = Konfigurationsfehler. PROFIBUS leuchtet = Profibus-Busfehler. RUN (falls vorhanden) = SPS in Betrieb.

Wie konfiguriere ich die AS-i-Slaves?

Verwenden Sie das Menü 'Address Slave', um einen Slave neu zu adressieren oder die automatische Adressierung (Easy Startup) zu aktivieren. Wechseln Sie in 'Master Setup' in den Projektmodus, um die Konfiguration zu ändern.

Wie stelle ich den Kontrast des Bildschirms ein?

Drücken Sie gleichzeitig die rechte Taste und die Taste ▲ (zum Erhöhen) oder ▼ (zum Verringern), bis der gewünschte Kontrast erreicht ist.

Was ist die maximale Entfernung für die RS232C-Schnittstelle?

Der Abstand zwischen Steuerung und PC sollte 20 Meter nicht überschreiten. Verwenden Sie das Programmierkabel E70320.

Wie schließe ich die Steuerung an den Profibus-DP-Bus an?

Verbinden Sie die Signale A (Pin 8) und B (Pin 3) des Profibus-Steckers. Die Baudrate kann von 9600 Baud bis 12 Mbaud betragen. Bis zu 31 Steuerungen können pro Segment angeschlossen werden.

Was tun, wenn kein AS-i-Slave erkannt wird?

Überprüfen Sie die AS-i-Stromversorgung (LED PWR/COM muss leuchten oder blinken). Stellen Sie sicher, dass die Slaves korrekt verdrahtet sind und ihre Adressen gültig sind (keine Adresse 0 im geschützten Modus).

Wie aktualisiere ich die Firmware?

Wählen Sie im Menü 'System Setup' die Option 'Update Firmware'. Eine spezifische Programmiersoftware ist erforderlich. Kontaktieren Sie den IFM-Support, um die Dateien zu erhalten.

Kann das Gerät als Gateway ohne SPS verwendet werden?

Ja. Deaktivieren Sie im Menü 'PLC Setup' den Gateway-Modus, um die integrierte SPS nicht zu verwenden. Die Steuerung fungiert dann nur als Gateway zwischen AS-i und dem Feldbus.

Welche Installationsbedingungen werden empfohlen?

Montieren Sie das Gerät auf eine 35-mm-Hutschiene in einem geschützten Schaltschrank (IP20). Vermeiden Sie Kondensation, übermäßigen Staub, Vibrationen und Stöße. Nicht in der Nähe von Frequenzumrichtern montieren.

BEDIENUNGSANLEITUNG AC1366 IFM

Bestimmungsgemäße Verwendung

• Der Controller _e integriert einen oder zwei AS-i Master (AC1365/AC1366, beide nach AS-i-Version 3.0), eine Kleinsteuerung und (optional) eine Profibus DP-Schnittstelle
• Er steuert den Datenaustausch zur Sensor-/Aktuator-Ebene
• verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvorverarbeitung)
• arbeitet als stand-alone-Steuerung mit Datenaustausch zum PC (Visualisierung)
• kommuniziert mit der übergeordneten Steuerungsebene (Betrieb als Gateway)

Programmierschnittstelle RS232C

• Baudrate 4800 bis 115200Baud
- max. Entfernung zwischen Controller e und PC: 20 m
- Potentialtrennung zur Controller e -Versorgung
- Programmierkabel E70320 zur Verbindung zum PC erforderlich

Profibus-DP-Schnittstelle

• Baudrate 9600 bis 12MBaud
- max. Entfernung zwischen Controller_e und DP-Master: abhängig von der Baudrate
- Potentialtrennung zur Controller _e -Versorgung
- bis zu 31 parallel geschaltete Controller pro Segment
- Steckerbelegung: Pin 3: Signal B; Pin 8: Signal A

Montage

Befestigen Sie den Controller _e auf einer 35 mm-Profilschiene, die elektrisch eine sichere Erdverbindung aufweist. Die Schutzart des Geräts beträgt IP 20, daher sollte es an einem geschützten Ort montiert werden (z. B. Schaltschrank).

Achten Sie auf eine betauungsfreie Umgebung. Vermeiden Sie übermäßige Staubentwicklung, Vibrations- und Stoßbelastungen. Die Luftzirkulation durch die Lüftungsöffnungen darf nicht behindert werden. Vermeiden Sie eine Montage in direkter Nähe zu Frequenzumrichtern.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät entsprechend der Klemmenbeschriftung an. Verbinden Sie niemals die Minuspotentiale untereinander oder Minuspotentiale und FE-Anschluss. Stellen Sie eine elektrisch sichere Erdverbindung zwischen AS-i Controller _e (Klemme FE) und Gerät-Erdanschluss her.

Versorgen Sie den Controllere mit einer Spannung von 24 V DC (20...30 V PELV), z. B. aus dem 24 V Netzteil DN2011 der ifm electronic. Der Anschluss erfolgt an den Klemmen +24 V und 0 V.

Bedien- und Anzeigeelemente

Sie werden von drei Diagnose-LEDs auf dem Controllere über den Zustand des Masters (AC1365) / der Master (AC1366) und der angeschlossenen System informiert.

• LED PWR/COM leuchtet: AS-i Spannung vorhanden, mindestens ein Slave wurde erkannt
• LED PWR/COM blinkt: AS-i Spannung vorhanden, es wurde aber kein Slave korrekt erkannt
• LED PROJ leuchtet: Projektierungsmodus aktiv, die Konfigurationsüberwachung ist abgeschaltet
• LED PROJ blinkt: Projektierungsmodus aktiv, Umschalten in geschützten Betrieb nicht möglich, da ein Slave mit Adresse 0 angeschlossen ist
• LED CONF/PF leuchtet: Projektierte und aktuelle Konfiguration stimmen nicht überein
• LED CONF/PF blinkt: Peripheriefehler an mindestens einem angeschlossenen Slave
  • LED PROFIBUS leuchtet: Busfehler Profibus DP

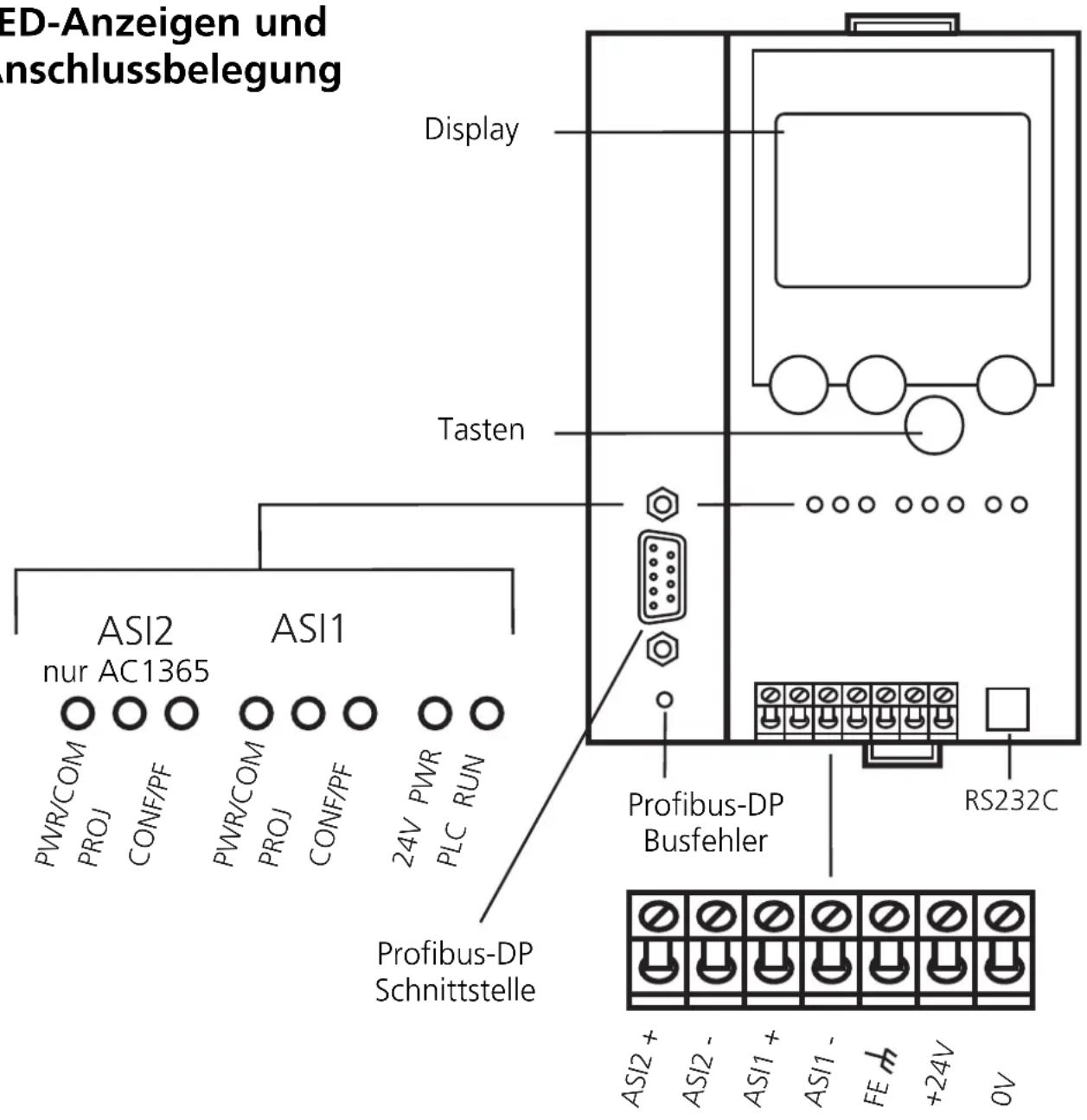

LED-Anzeigen und Anschlussbelegung

Kontrasteinstellung

Sie können den Kontrast direkt durch gleichzeitiges Drücken der rechten Taste mit der -Taste (Darstellung ist zu hell) bzw. der -Taste (...zu dunkel) verstellen.

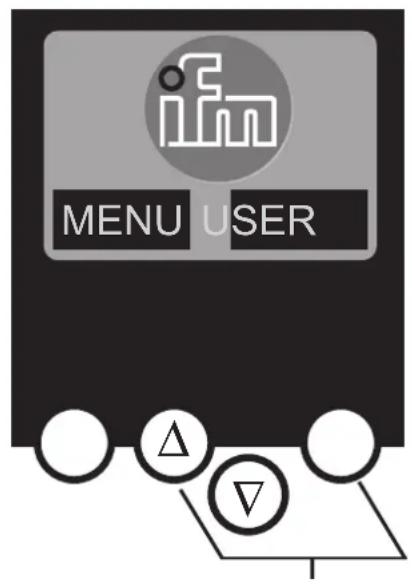

Kontrast erhöhen

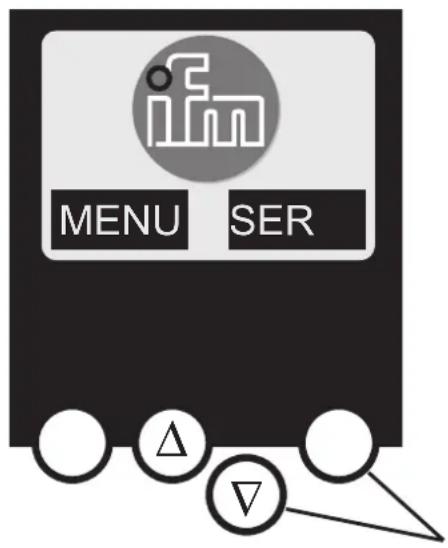

Kontrast verringern

Betrieb

Zum Betrieb eines AS-i Systems ist ein spezielles AS-i Netzteil erforderlich (z. B. AC1216). Das AS-i Netzteil versorgt das gelbe AS-i Kabel mit Energie und realisiert eine Datenentkoppelung zum Spannungsregler des Netzteils. Normale Schaltnetzteile würden die AS-i Datensignale als Störsignale ansehen und diese unterdrücken.

Schalten Sie das Netzteil stromlos, bevor Sie den Controllere anschließen.

Das AS-i Netz wird ungeerdet betrieben. AS-i + und AS-i - sollen symmetrisch zum Massepotential der Anlage sein.

Verbinden Sie den Symmetriepunkt des AS-i Netzteils (Klemme „Shield“) niederohmig mit der Masse der Anlage.

Menü-Übersicht

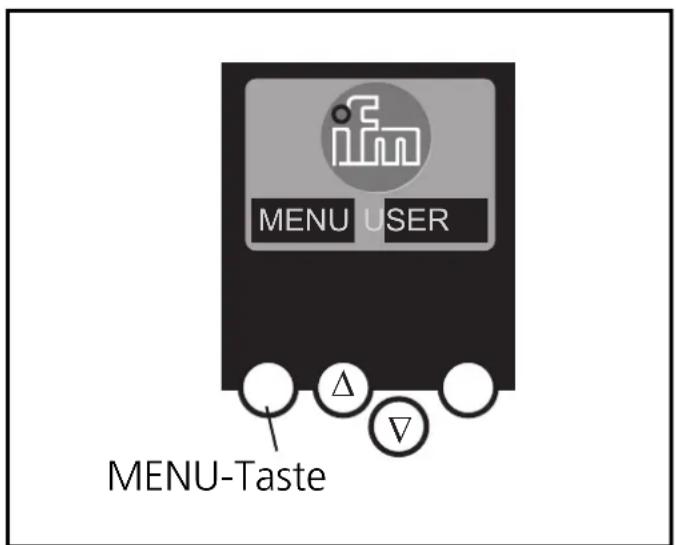

Sie erreichen das Hauptmenü, indem Sie im Startdisplay die linke Taste „MENU“ drücken.

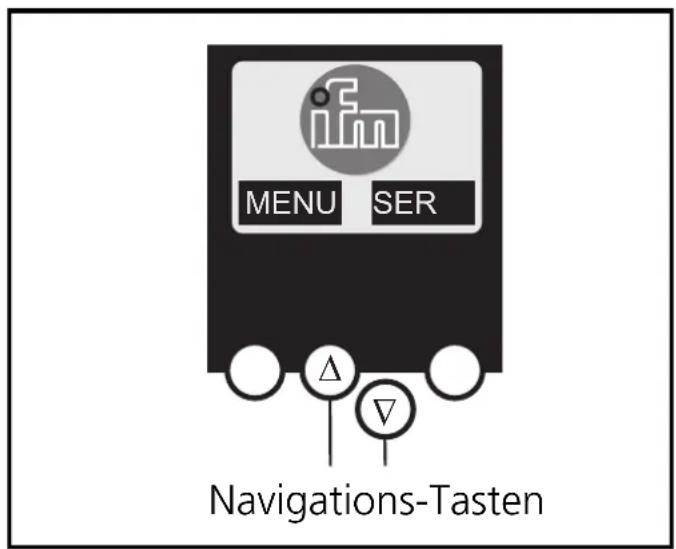

Sie navigieren innerhalb eines Menüpunktes, indem Sie die Tasten oder drücken.

Drücken Sie die Tasten gleichzeitig, um zwischen deutschem und englischem Menü zu wechseln.

Menü-Navigation

O Slave Lists (Prüfen der Adressen der angeschlossenen AS-i Slaves)

∇ Liste der detektierten AS-i Slaves (LDS)
∇ Liste der projektierten AS-i Slaves (LPS)
∇ Liste der aktivierten AS-i Slaves (LAS)
∇ Liste der AS-i Slaves mit Peripheriefehler (LPF)

O Address Slave (Programmierung der korrekten Adressen in den angeschlossenen AS-i Slaves)

∇ Umadressieren eines am Controller _e angeschlossenen AS-i Slaves
∇ Automatisches adressieren neuer AS-i Slaves auf die nächste freie Adresse (Easy Startup)

O Quick Setup (Zusammenfassung der für eine Grundkonfiguration erforderlichen Menüpunkte)

∇ Die aktuelle AS-i Konfiguration einlesen (Config all)
∇ Einstellung der Feldbusverbindung (optional)

O System Setup (Einstellung des Controller e Gerätes)

∇ Baudrate der seriellen Programmierschnittstelle
∇ IP Adresse der Ethernet Programmierschnittstelle (optional)
∇ Eingabe des Passwortes zur Freigabe von Änderungen in der Systemkonfiguration
∇ Update der Firmware des Controller _e (spezielle Programmiersoftware erforderlich)

O System Info (Geräte Informationen)

∇ Hardware und Firmware Versionsnummern dieses Controller e
∇ Seriennummer dieses Controller e
∇ Aktuelle / Maximale SPS Zykluszeit

O PLC Setup (Die Nutzung der integrierten SPS ist optional)

∇ Aktivieren oder Deaktivieren des Gatewaymodus (keine SPS verwendet)
∇ Starten oder Stoppen der SPS im Controller _e (falls verwendet)

O PLC Info (Anzeige Anwenderprogramm-Name, Autor, Datum)

O Master Setup (AS-i Masterflags)

∇ Die aktuelle AS-i Konfiguration einlesen (Config all)
∇ Wechsel in den Projektierungsmodus: Konfiguration des AS-i Systems
∇ Wechsel in den geschützten Betrieb: Normalbetrieb (der Master überwacht die Konfiguration)
∇ Deaktivieren der automatischen AS-i Slaves Adressierung im geschützten Betrieb
∇ Deaktivieren des AS-i Resets beim Verlassen des Projektierungsmodus
∇ Anzeige des Config-Errors Zählers des angeschlossenen AS-i Systems
∇ Reset des Config-Errors Zählers
∇ Anzeige der prozentualen Fehlerrate des angeschlossenen AS-i Systems

O Slave Setup (Detaillierte Informationen über die angeschlossenen AS-i Slaves)

∇ Digitale bzw. analoge Ein-/Ausgänge der angeschlossenen AS-i Slaves
∇ Aktuelle und projektierte Parameter der ange- schlossenen AS-i Slaves
∇ Aktuelle und projektierte I/O- und ID-Codes der angeschlossenen AS-i Slaves
∇ Telegrammfehler in der Kommunikation zu den angeschlossenen AS-i Slaves

O Fieldbus Setup(Die verschiedenen Feldbusschnittstellen sind optional)

∇ Eingabe der Slave-Adresse des Controller _e im überlagerten Feldbus
∇ Weitere Eingaben abhängig vom jeweils verwendeten überlagerten Feldbus

O Fieldbus Data (optional)

∇ Anzeige der über den Feldbus zyklisch übertragenen Daten

Das Gerät muss von einer galvanisch getrennten Quelle versorgt werden, die sekundär über eine UL- zugelassene Sicherung mit einem max. Nennstrom von

a) 5 A bei Spannungen von 0...20 Vrms (0...28.3 Vp) oder
b) 100/Vp bei Spannungen von 20...30 Vrms (28.3...42.4 Vp)
verfügt.
