BEDIENUNGSANLEITUNG EFT5100W BEKO

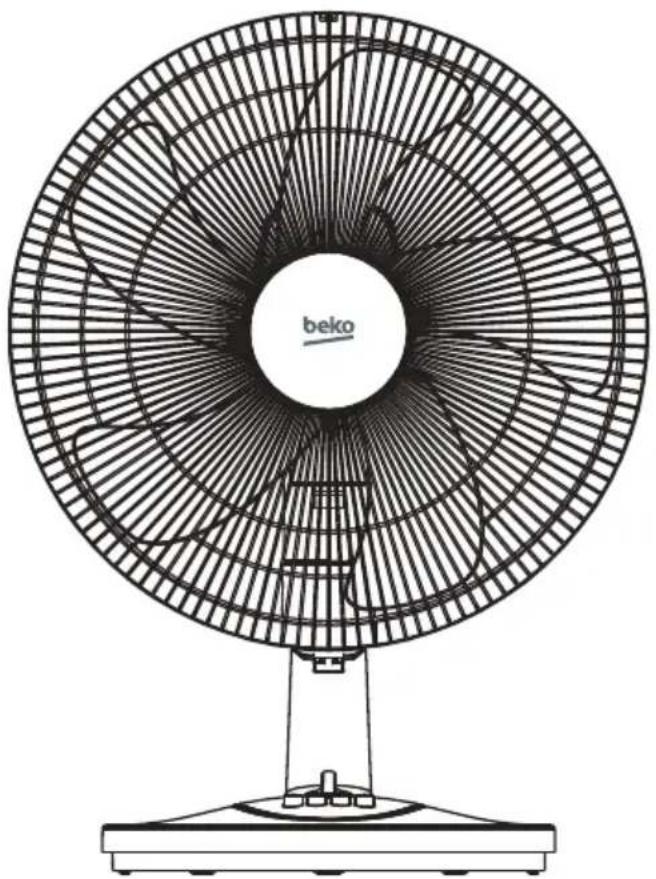

Tischventilator Bedienungsanleitung

Lesen Sie zunächst diese Bedienungsanleitung durch!

Sehr geehrte Kunden und Kundinnen!

Vielen Dank, dass Sie sich für ein Produkt von Beko entschieden haben. Wir hoffen, dass Ihnen dieses Produkt optimalen Nutzen bringen wird. Dieses hochwertige Produkt wurde mit modernster Technologie hergestellt. Lesen Sie die gesamte Bedienungsanleitung und alle anderen Begleitdokumente sorgfältig durch, bevor Sie das Produkt verwenden, und heben Sie alle Dokumente gut auf. Falls Sie das Produkt an Dritte weitergeben, überreichen Sie auch diese Bedienungsanleitung. Beachten Sie alle Warnungen und Informationen in dieser Bedienungsanleitung.

Erläuterung der Symbole

Die folgenden Symbole finden Sie im Verlauf der Bedienungsanleitung:

Wichtige Information oder nützliche Hinweise für den Gebrauch.

Warnung vor Situationen, die eine Gefahr für Leben und Sacheigentum darstellen.

Warnung bzgl. Handlungen, die durchgeführt werden müssen.

Warnung vor Stromschlägen.

Warnung vor Brandgefahren.

Warnung vor heißen Oberflächen.

Dieses Produkt wurde in einer umweltgerechten, modernen Produktionsstätte hergestellt.

INHALTSVERZEICHNIS

1 Sicherheitshinweise 4
2 Installationsanleitungen 6
2.1 Teileübersicht....6
3 Gebrauchsanleitungen 8
4 Andere Funktionen 9
4.1 Wartung....9
4.2 Reinigung....9
4.3 Technische Daten....9
5 Entsorgung 10

1 Sicherheitshinweise

Warnung

Lesen Sie die Hinweise für einen sicheren Gebrauch sowie alle Anleitungen sorgfältig durch.

Ein beschädigtes Netzkabel muss vom Hersteller, dessen Kundendienst oder einer ähnlich qualifizierten Fachkraft ersetzt werden, um Gefahrensituationen zu vermeiden.

Nur für den Innengebrauch.

Um Stromschläge zu vermeiden, dürfen weder das Produkt noch das Kabel oder der Stecker in Wasser oder andere Flüssigkeiten eingetaucht werden.

Dieses Gerät ist geeignet für den Gebrauch durch Kinder ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten, oder ohne Erfahrung und Wissen, sofern sie beaufsichtigt und über den sicheren Gebrauch des Geräts angeleitet werden und die damit einhergehenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigungsarbeiten und Benutzerwartungen dürfen von Kindern nicht unbeaufsichtigt durchgeführt werden. Kleinkinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

Trennen Sie das Gerät während des Nichtgebrauchs und vor der Reinigung vom Netzstrom.

Nach der Installation des Geräts darf die Abdeckung des Ventilatorflügels nicht mehr abgenommen werden.

- Ordnungsgemäße Entsorgung des Produkts.

Diese Markierung weist darauf hin, dass das Produkt erhalb der EU nicht über den Hausmüll entsorgt

1 Sicherheitshinweise

werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Müllentsorgung zu vermeiden, recycle in Sie verantwortungsbewusst, um die nachhaltige Wiederverwertung von Rohstoffen zu unterstützen. Geben Sie Ihr gebrauchtes Gerät an entsprechenden Sammelstellen ab oder wenden Sie sich an Ihren Händler, bei dem Sie das Produkt erworben haben. Dort kann das Produkt für das umweltgerechte Recycling entgegengenommen werden.

Anleitungen für den sicheren Gebrauch

Stecken Sie während des Gebrauchs weder Finger noch Stifte oder andere Gegenstände durch die Schutzabdeckung.

Trennen Sie den Ventilator vom Netzstrom, bevor Sie diesen an einen anderen Ort stellen.

Stellen Sie den Ventilator während des Gebrauchs auf einen stabilen Untergrund, damit er nicht umkippen kann.

Verwenden Sie das Gerät nicht in Fenstern; Regen kann Stromschläge verursachen.

Nur für den Heimgebrauch.

2 Installationsanleitungen

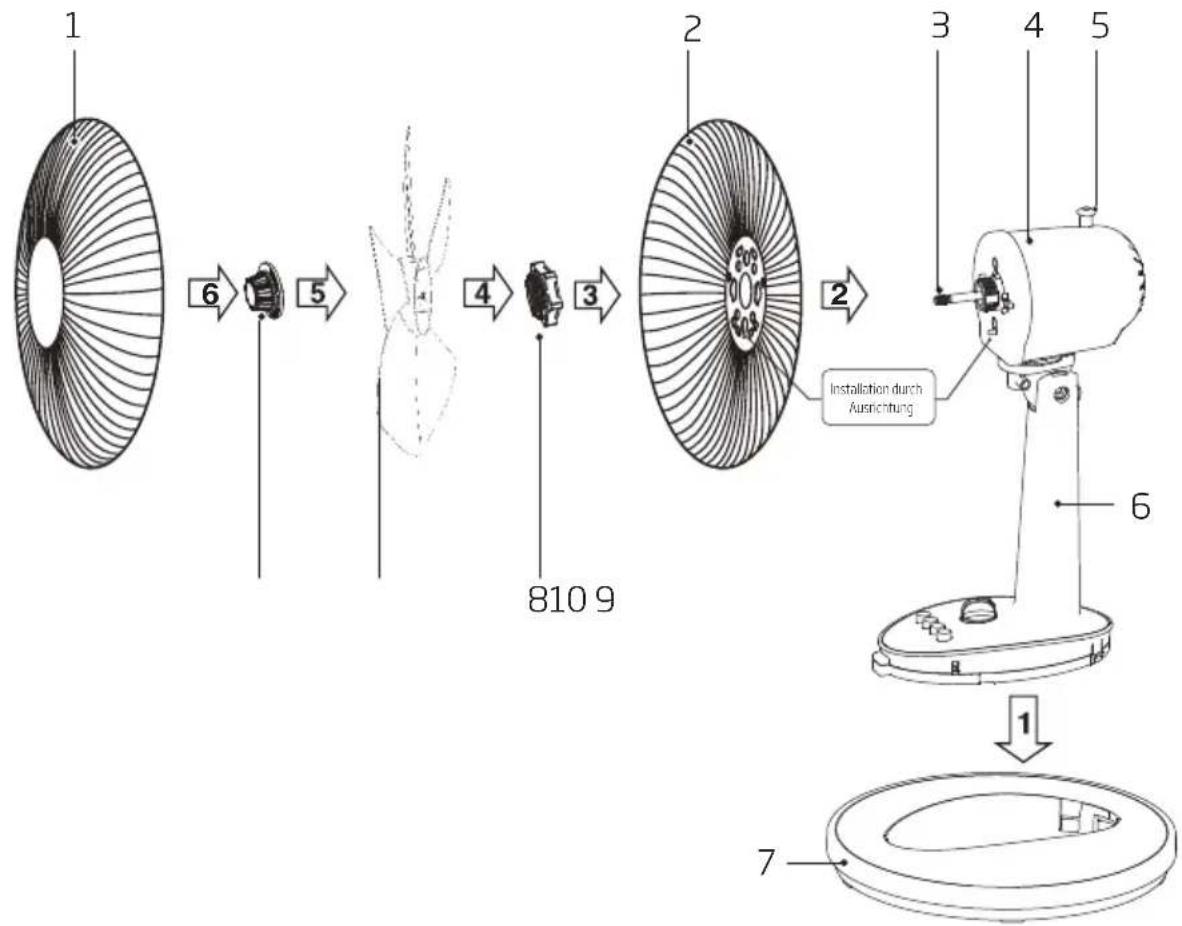

2.1 Teileübersicht

1 6 5 4 3 810 9 2 Installation durch Ausrichtung 3 4 5 6 1 7

1. Vorderes Schutzgitter
2. Rückseitiges Schutzgitter
3. Motorwelle
4. Motor
5. Oszillationsknopf
6. Sockel
7. Gehäuse
8. Sicherungsmutter des Schutzgitters

9. Drehen Sie die Sicherungsmutter des Schutzgitters im Uhrzeigersinn und sichern Sie dabei das hintere Schutzgitter.

10. Flügel

- Ziehen und drehen Sie das Flügelblatt nach der Installation, um zu gewährleisten, dass sich das Flügelblatt ordnungsgemäß drehen lässt.

1. Sicherungsmutter des Flügelblatts

- Drehen Sie die Sicherungsmutter des Flügelblatts entgegen dem Uhrzeigersinn und installieren Sie dann das vordere Schutzgitter.

2 Installationsanleitungen

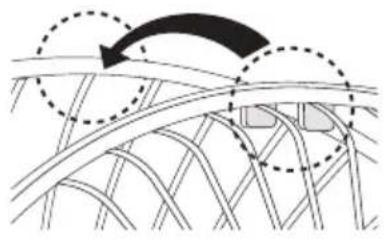

Drücken Sie das Schutzgitter mit Ihren Händen in die richtige Position.

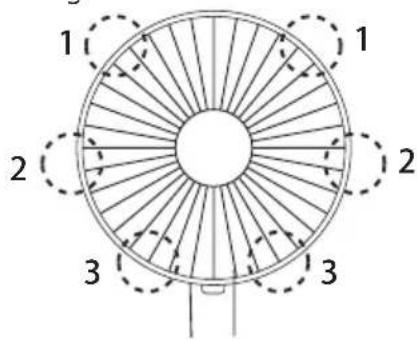

Graphische Darstellung, wie der Clip des vorderen Schutzgitters mit dem hinteren Schutzgitter auszurichten ist.

Drücken Sie das Schutzgitter mit Ihren Händen in die richtige Position.

1 2 3 1 2 3

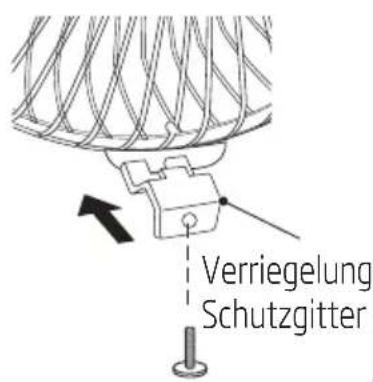

Selbstsichernde Installation.

Verriegelung Schutzgitter

3 Gebrauchsanleitungen

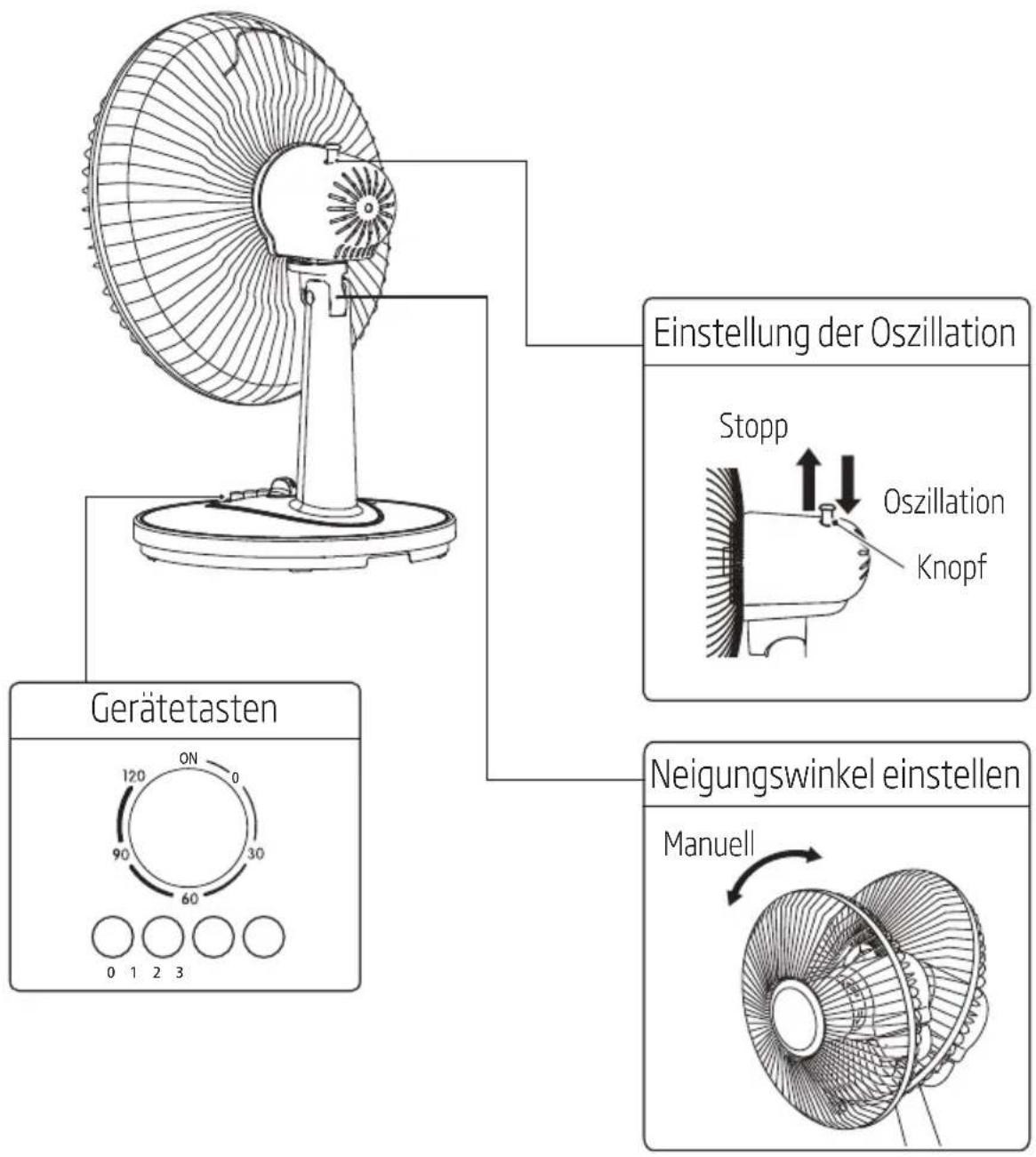

Einstellung der Oszillation Stopp Oszillation Knopf Gerätetasten 120 ON 0 90 30 60 0 1 2 3 Neigungswinkel einstellen Manuell

Tipps

Drehen Sie den Timer nicht entgegen dem Uhrzeigersinn von der Position „120“ zur Position „ON“ (EIN).

4 Andere Funktionen

4.1 Wartung

Der Ventilator muss nur geringfügig gewartet werden. Reparieren Sie den Ventilator nicht eigenständig. Sofern erforderlich, lassen Sie das Gerät nur von qualifizierten Wartungstechnikern reparieren.

1. Trennen Sie das Gerät vor der Reinigung und Installation vom Netzstrom.
2. Um eine ordnungsgemäße Belüftung des Motors zu gewährleisten, müssen die Belüftungsschlitze an der Rückseite des Motors sauber gehalten werden. Der Ventilator darf für die Beseitigung von Schmutz nicht demontiert werden.
3. Wischen Sie die äußeren Teile mit einem weichen Lappen und etwas mildem Reinigungsmittel vorsichtig ab.
4. Verwenden Sie keine Scheuermittel oder Lösungsmittel, da anderenfalls die Oberfläche beschädigt werden könnte. Verwenden Sie keine der nachfolgenden Reinigungsmittel: Benzin, Verdünner.
5. Lassen Sie weder Wasser noch andere Flüssigkeiten in das Motorgehäuse oder die inneren Teile eindringen.

4.2 Reinigung

1. Trennen Sie das Gerät vor der Reinigung vom Netzstrom.
2. Reinigen Sie Kunststoffteile mit einem weichen Lappen, den Sie mit etwas Spülmittel anfeuchten. Entfernen Sie Spülmittelrückstände mit einem trockenen Lappen.

4.3 Technische Daten

Stromversorgung: 220V-240V, 50Hz

Änderungen der technischen Daten und am Design vorbehalten.

5 Entsorgung

Hinweis: Entsorgen Sie elektrische Geräte nicht über den normalen Hausmüll, sondern getrennt an entsprechenden Sammelstellen. Wenden Sie sich an Ihre Behörde vor Ort, um nähere Informationen über verfügbare Sammelstellen zu erhalten. Falls elektrische Geräte auf Müllhalden oder Deponien entsorgt werden, können gefährliche Substanzen in das Grundwasser und in die Nahrungskette gelangen und dadurch Risiken für die Gesundheit und das Wohlbefinden verursachen.

Geräteinformationen
Bezeichnung	Symbol Wert		Einheit
Maximales Luftvolumen	F 43 m		^3 /Min
Gebläse-Leistung	P 50 W
Servicewert	SV 0.86 (m)		^3 /Min)/W
Standby-Energieverbrauch	P_SB	0	W
Geräuschpegel L	WA	62 dB(A)
Maximale Luftgeschwindigkeit	C 2.60 Meter/Sek.
Bewertungsstandard für Servicewert	IEC 60879:1986+ (corr. 1992)
Kontaktdaten für die Bereitstellung weiterer Informationen	Arcelik: Arcelik A.S. Sutluce, Karaagac Cd. No:2, 34445 Beyoglu Istanbul Türkei
