MANUALE UTENTE EFT5100W BEKO

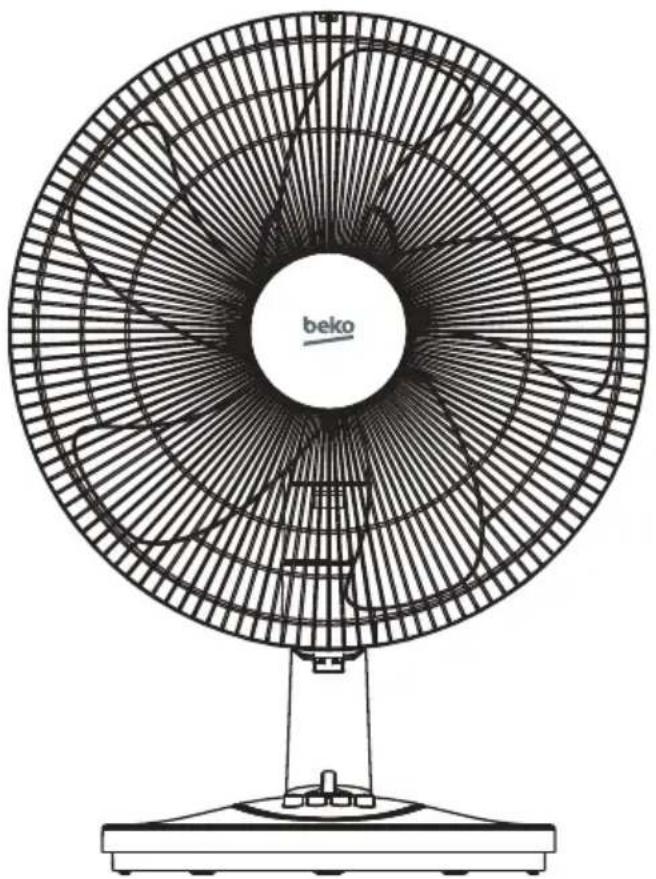

Ventilatore da tavolo

Manuale dell'utente

Leggere prima il presente manuale!

Gentile Cliente,

grazie per aver scelto un prodotto Beko. Ci auguriamo che lei ottenga i migliori risultati dal suo prodotto, realizzato secondo elevati standard di qualità e con una tecnologia all'avanguardia. Pertanto, legga attentamente tutto il manuale e tutti i documenti di accompagnamento, prima di utilizzare il prodotto, e li conservi per riferimento futuro. Se cede il prodotto a qualcun altro, gli fornisca anche il manuale dell'utente. Segua tutte le avvertenze e le informazioni riportate nel manuale dell'utente.

Significato dei simboli

I seguenti simboli sono utilizzati in diverse sezioni di questo manuale:

Informazioni importanti o suggerimenti pratici sull'utilizzo.

Avvertenza per situazioni di pericolo relative a vita e proprietà.

Prestare attenzione alle operazioni da non eseguire.

Attenzione alle scosse elettriche.

Attenzione al pericolo di incendi.

Attenzione alle superfici calde.

Il presente prodotto è stato realizzato in strutture ecosostenibili e moderne

SOMMARIO

1 Istruzioni per la sicurezza 4
2 Istruzioni per l'installazione 6
2.1 Nome dei componenti 6
3 Istruzioni per l'uso 8
4 Istruzioni supplementari 9
4.1 Istruzioni per la manutenzione ....9
4.2 Pulizia....9
4.3 Dati tecnici....9
5 Smaltimento 10

1 Istruzioni per la sicurezza

Attenzione

Leggere attentamente le regole e le istruzioni per il funzionamento sicuro.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal servizio di assistenza o da personale qualificato al fine di evitare rischi.

Solo per uso in interni.

Per proteggersi dal rischio di scosse elettriche, non immergere l'unità, il cavo o la spina in acqua o altri liquidi.

Questo elettrodomestico può essere utilizzato dai bambini dagli 8 anni in su e dalle persone con capacità fisiche, sensoriali o mentali ridotte, anche in caso di mancata esperienza o conoscenza, solo se controllati e istruiti all'uso sicuro dell'elettrodomestico e informati sui possibili rischi. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate dai bambini senza sorveglianza. I bambini piccoli devono essere sorvegliati per assicurarsi che non giocheranno con l'apparecchio.

Quando l'apparecchio non è in uso e prima della pulizia, scollegarlo dalla presa di corrente.

Una volta assemblato il ventilatore, la protezione della ventola del rotore non deve essere più smontata.

- Smaltimento corretto del prodotto.

Questo simbolo indica che questo prodotto non deve essere tito con i rifiuti domestici nell'UE. Per evitare possibili danni mbiente o alla salute derivanti da smaltimento di rifiuti

1 Istruzioni per la sicurezza

abusivo, riciclare il dispositivo in maniera responsabile per promuovere un riutilizzo sostenibile delle risorse. Per rendere il dispositivo usato, utilizzare i sistemi di raccolta e recupero o rivolgersi al rivenditore dove è stato acquistato il prodotto. In questo modo è possibile un riciclo sicuro nel rispetto dell'ambiente.

Regole per il funzionamento sicuro

Non inserire mai dita, matite o altri oggetti attraverso la griglia mentre la ventola è in movimento.
Scollegare il ventilatore quando lo si sposta da un luogo a un altro.
Durante il funzionamento, accertarsi che il ventilatore sia posizionato su una superficie stabile per evitare che si ribalti.
Non utilizzare il ventilatore nei pressi di una finestra aperta, le intemperie potrebbero provocare scosse elettriche.
Da utilizzarsi solo al chiuso.

2 Istruzioni per l'installazione

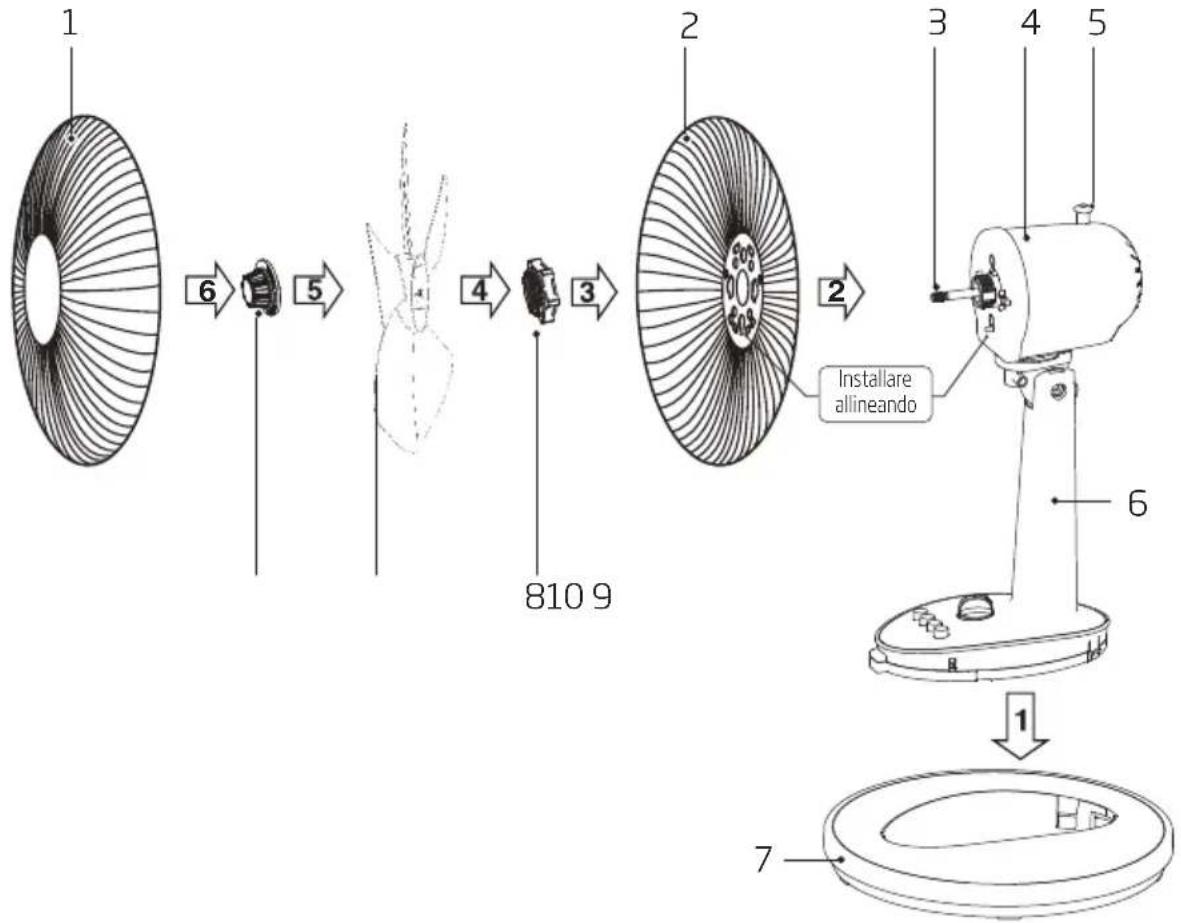

2.1 Nome dei componenti

1 6 5 4 3 2 Installare allineando 7 1 3 4 5

1. Griglia anteriore
2. Griglia posteriore
3. Albero motore
4. Motore
5. Manopola per l'arresto dell'oscillazione
6. Piedistallo
7. Base
8. Dado di serraggio della griglia

- Avvitare il dado di serraggio della griglia in senso orario e contemporaneamente fissare la parte posteriore della griglia.

1. Pala

- Far girare la ventola dopo l'installazione per verificare che sia in grado di ruotare normalmente.

1. Dado di serraggio della griglia

- Avvitare in senso antiorario il dado di serraggio della ventola e quindi installare la copertura della ventola anteriore.

2 Istruzioni per l'installazione

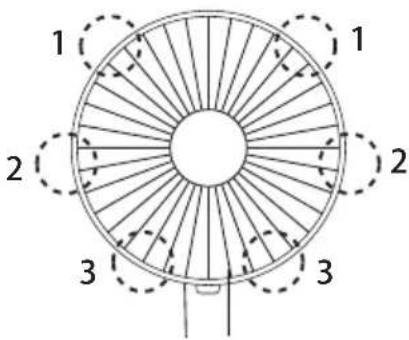

Premere la griglia con le mani nell'ordine indicato.

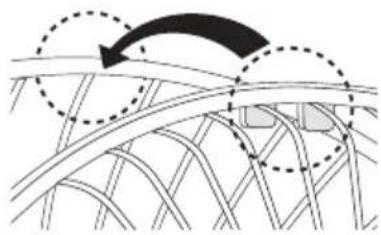

La clip della griglia anteriore deve essere allineata con quella della griglia posteriore.

Premere la griglia con le mani nell'ordine indicato.

1 2 3 1 2 3

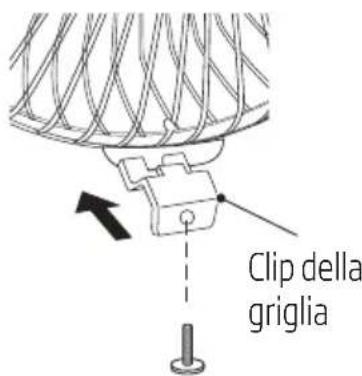

Installazione con clip autobloccante

Clip della griglia

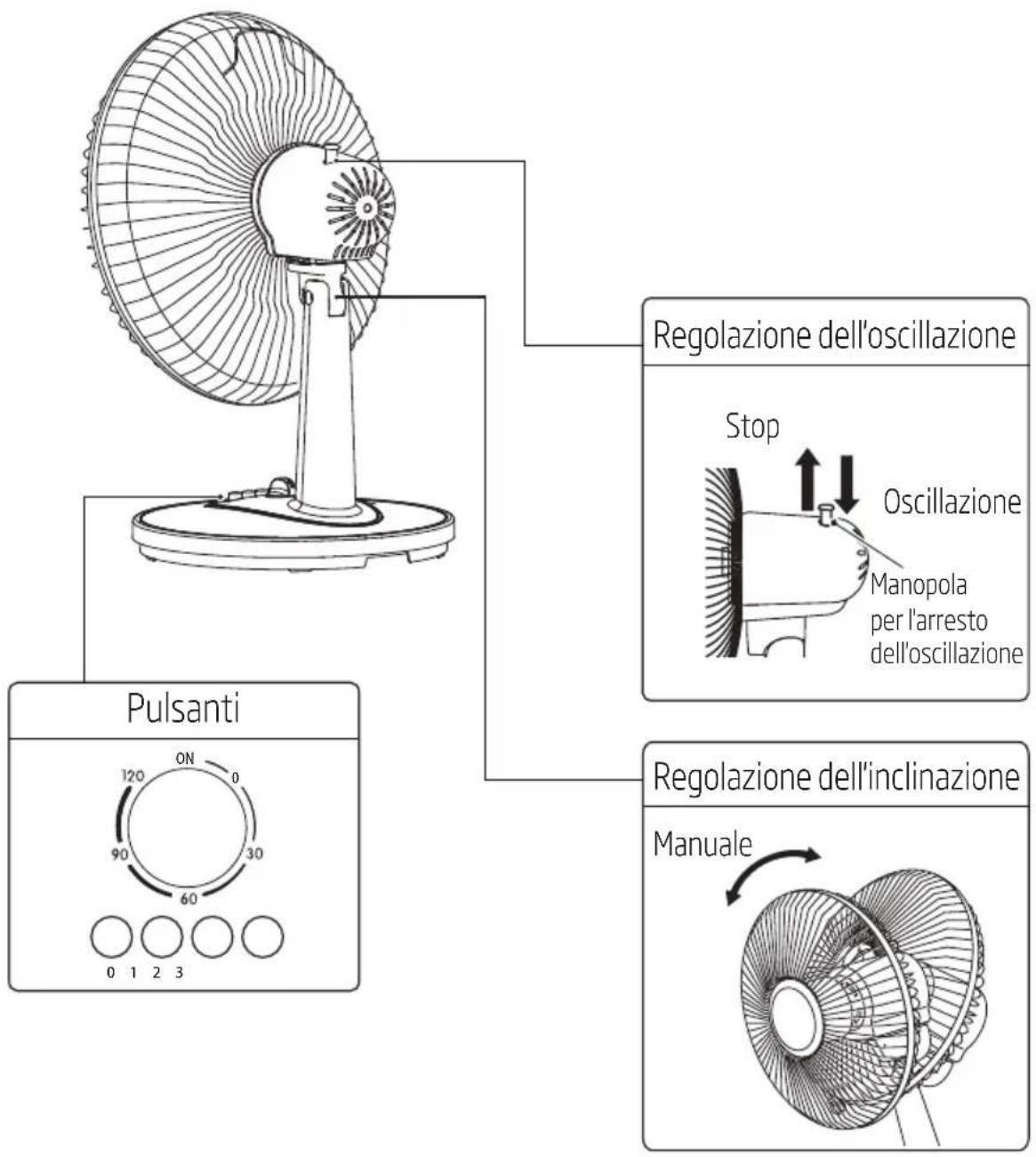

3 struzioni per l'uso

Suggerimenti

Non ruotare il timer in senso antiorario da "120" a "ON".

4 Istruzioni supplementari

4.1 Istruzioni per la manutenzione

Il ventilatore non richiede particolari attenzioni. Non tentare di riparare il ventilatore da soli. Rivolgersi a personale qualificato se occorre eseguire delle riparazioni.

1. Prima di eseguire pulizia e assemblaggio, il ventilatore deve essere scollegato dall'alimentazione.
2. Per garantire l'adeguata circolazione dell'aria nei pressi del motore, rimuovere la polvere dalle prese d'aria sul retro del motore. Non smontare il ventilatore per rimuovere la polvere.
3. Pulire le parti esterne con un panno morbido imbevuto di detergente delicato.
4. Non utilizzare detergenti o solventi abrasivi per evitare di graffiare la superficie. Non utilizzare benzina o acquaragia come detergenti.
5. Non lasciare che acqua o altri liquidi penetrino nell'involucro del motore o nelle parti interne.

4.2 Pulizia

1. Accertarsi di scollegare l'alimentazione prima di eseguire la pulizia.
2. Le parti in plastica devono essere pulite con un panno morbido imbevuto con acqua insaponata. Rimuovere accuratamente i residui di sapone con un panno asciutto.

4.3 Dati tecnici

Alimentazione: 220V-240 V, 50 Hz

Specifiche tecniche e design sono soggetti a modifiche senza preavviso.

5 Smaltimento

Nota: Non smaltire apparecchiature elettriche come rifiuti indifferenziati, ma servirsi di impianti per la raccolta appositi. Contattare l'ente territoriale preposto per informazioni concernenti i sistemi di raccolta disponibili. Se le apparecchiature elettriche sono smaltite in discariche, le sostanze pericolose possono penetrare nelle falde acquifere ed entrare nella catena alimentare, diventando un pericolo per la salute.

Informazioni
Descrizione	Simbolo	Valore	Unità
Portata d'aria massima	F 43 m		^3/min
Alimentazione ventilatore	P 50 W
Valore di servizio	SV 0.86 (m)		^3/min)/W
Consumo energetico in standby	P_SB	0	W
Livello di potenza sonora del ventilatore	L_WA	62 dB(A)
Velocità dell'aria massima	C 2.60		metri/sec
Norma di misura per il valore di servizio	IEC 60879: 1986+ (corr. 1992)
Dettagli del contatto per ulteriori informazioni	Arcelik: Arcelik A.S. Sutluce, Karaagac Cd. No: 2, 34445 Beyoglu Istanbul Turchia
