MANUALE UTENTE EFW 5300 B BEKO

Leggere questo manuale d'uso prima dell'utilizzo!

Gentile Cliente,

Grazie per aver scelto di acquistare un prodotto BEKO. Ci auguriamo tu ottenga i migliori risultati dal tuo prodotto, che è stato fabbricato con standard di alta qualità e tecnologia all'avanguardia. Per questo motivo, ti preghiamo di leggere attentamente tutto il presente manuale d'uso e tutti gli altri documenti forniti in dotazione prima di utilizzare il prodotto, e di conservarli come riferimento per l'uso futuro. Se si dovesse consegnare il prodotto a qualcun altro, consegnare anche il manuale d'uso. Osservare tutte le avvertenze e le informazioni nel manuale dell'utente.

Significato dei simboli

I seguenti simboli sono utilizzati in varie sezioni di questo manuale:

Informazioni importanti.

Suggerimenti utili relativamente all'uso.

Avvertenza per situazioni di pericolo relativamente a durata di vita e proprietà.

Avvertenza per le scosse elettriche.

Avvertenza - pericolo di incendio.

Classe di isolamento elettrico

1 Importanti istruzioni di sicurezza e ambientali

Leggere attentamente le regole per il funzionamento sicuro e le istruzioni.

1.1 Sicurezza generale

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.
• Solo per uso interno.
• Per evitare il rischio di scosse elettriche, non immergere l'unità, il cavo o la spina in acqua o altri liquidi.
• Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenze, se sotto supervisione o se hanno ricevuto istruzioni sull'uso dell'apparecchio in modo sicuro e ne comprendono i pericoli.

I bambini non devono gio- care con l'apparecchio. Le operazioni di pulizia e manutenzione non de- vono essere eseguite da bambini non sorvegliati.

• Quando l'apparecchio non è in uso e prima di pulirlo, staccare la spina dalla presa di corrente.
• Una volta che il ventilatore è stato assemblato, la protezione della pala del rotore non deve più essere tolta.
• Se le istruzioni indicano che la protezione deve essere rimossa per la pulizia, le istruzioni devono indicare quanto segue: Assicurarsi che il ventilatore sia staccato dalla rete di alimentazione prima di rimuovere la protezione.
• Una volta che il ventilatore è stato assemblato, la protezione della pala del rotore non deve più essere tolta.

1 Importanti istruzioni di sicurezza e ambientali

- Prima della pulizia; scollegare il ventilatore. - La protezione del rotore non deve essere smontata/aperta per pulire le pale del rotore.

– Pulire l'involucro del ventilatore e la protezione delle pale del rotore con un panno leggermente umido.

- Non utilizzare il ventilatore vicino alla finestra, la pioggia potrebbe creare un rischio elettrico.

- Solo per uso domestico.

1.2 Conformità alla direttiva WEEE e allo smaltimento dei rifiuti:

Questo prodotto è conforme alla direttiva WEEE dell'UE (2012/19/EU). Questo prodotto reca un simbolo che lo classifica tra i rifiuti di apparecchiature elettriche ed elettroniche (RAEE).

1.2 Regole per un funziona- mento sicuro

• Non inserire mai dita, matite o altri oggetti attraverso la griglia quando la ventola è in funzione.
• Scollegare il ventilatore quando ci si sposta da un luogo all'altro.
  • Assicurarsi che il ventilatore si trovi su una superficie stabile durante il funzionamento per evitare il ribaltamento.

Il simbolo indica che, al termine della sua vita utile, questo prodotto non dovrà essere smaltito insieme ad altri rifiuti domestici.

Il dispositivo da smaltire deve essere restituito al punto di raccolta ufficiale per il riciclaggio dei dispositivi elettrici ed elettronici. Per trovare questi punti di raccolta, contattare le autorità locali o il rivenditore presso il quale il prodotto è stato acquistato. Ogni famiglia svolge un ruolo importante nel recupero e nel riciclo delle apparecchiature vecchie. Uno smaltimento appropriato degli apparecchi usati aiuta a prevenire potenziali conseguenze negative per l'ambiente e la salute umana.

1 Importanti istruzioni di sicurezza e ambientali

1.3 Conformità con la direttiva RoHS

Il prodotto acquistato è conforme alla Direttiva UE RoHS (2011/65/EU). Non contiene i materiali dannosi e proibiti indicati nella Direttiva.

1.4 Informazioni sull'imballaggio

I materiali che compongono l'imballaggio del prodotto sono realizzati a partire da materiali riciclabili in conformità con le nostre Normative Ambientali Nazionali. Non smaltire i materiali dell'imballaggio congiuntamente ai rifiuti domestici o ad altri rifiuti.

Portarli nei punti di raccolta del materia- le di imballaggio designati dalle autorità locali.

2 Panoramica

1 2 3 4 beko

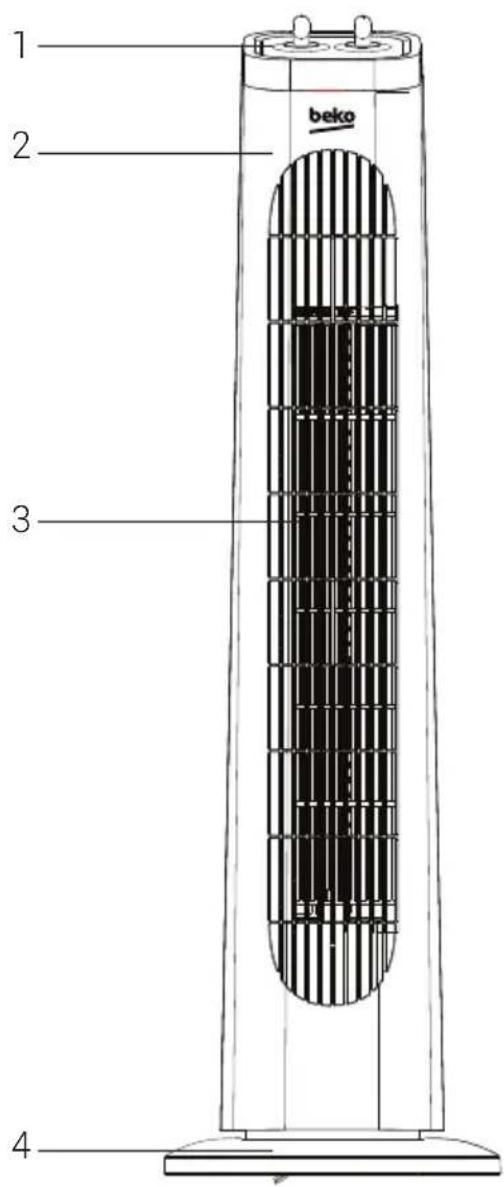

2.1 Comandi e parti

1. Pannello di controllo
2. Uscita dell'aria
3. Corpo
4. Telaio

2.2 Dati tecnici

Tensione : 220-240 V \~

Frequenza : 50 Hz

Alimentazione : 35 W

Con riserva di modifiche tecniche e di progettazione.

I valori riportati sui contrassegni sul prodotto o sui materiali stampati forniti con il prodotto sono valori ottenuti in laboratorio in base alle relative norme. Tali valori possono variare a seconda dell'uso del prodotto e delle condizioni ambientali.

2 Panoramica

Informazione
Descrizione Simbolo Valore Unità
Portata massima ventola F 10 m3/min
Ingresso alimentazione ventola P 35 W
Valore del servizio SV 0,29 (m3/min)/W
Consumo di energia in standby P_SB0 W
Livello di potenza sonora ventola	L_WA	62	dB(A)
Velocità massima dell'aria	c	5,0	metri/sec
Misurazione standard per valore del servizio	IEC 60879:1986+(corr, 1992)
Dettagli di contatto per ulteriori informazioni Informazione	Arçelik A.S. Sutluce, Karaagac Cad. No: 2-6 34445 Istanbul/Turchia

3 Installazione

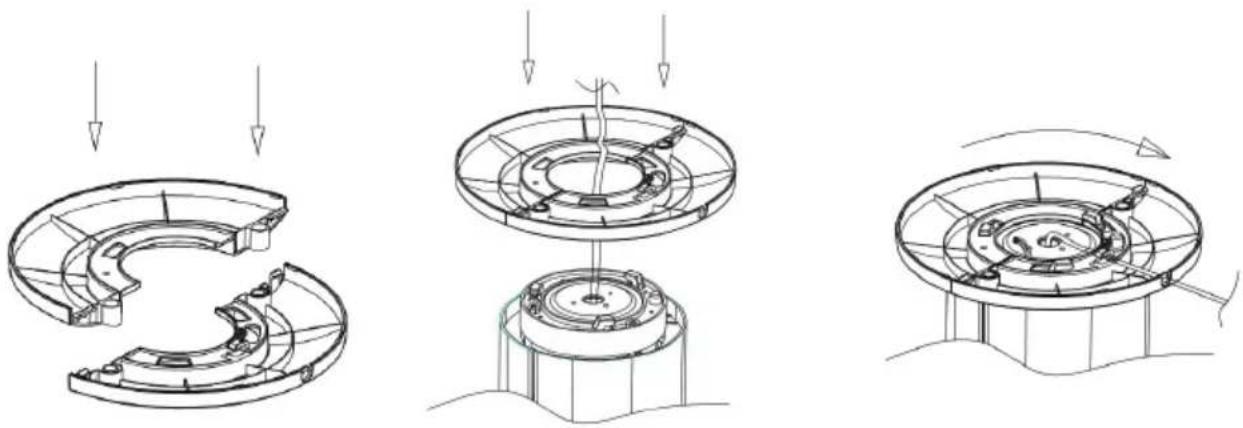

3.1 Assemblaggio

Il ventilatore è confezionato con alcune parti non montate e richiede un piccolo e semplice assemblaggio.

ATTENZIONE: Non mettere in funzione il sistema fino a quando non è stato completamente assemblato e non sono state montate correttamente tutte le parti.

Utilizzare il ventilatore solo in posizione verticale.

1. Disimballare il ventilatore e rimuovere tutte le parti dalla confezione. Conservare l'imballaggio fino al completamento dell'assemblaggio.
2. Unire le due metà della base. Vedere passaggio 1
3. Posizionare la base sul fondo del ventilatore, far passare il cavo di alimentazione attraverso la base e assicurarsi che i ganci sul corpo del ventilatore a torre siano allineati con i fori sulla base. Vedere passaggio 2.
4. Ruotare quindi la base in senso orario fino a bloccarla. Infine, infilare il cavo di alimentazione nella guida sul fondo della base, premendo delicatamente il filo nei morsetti. Vedere passaggio 3.

Step 1:Step2:Step3

4 Funzionamento

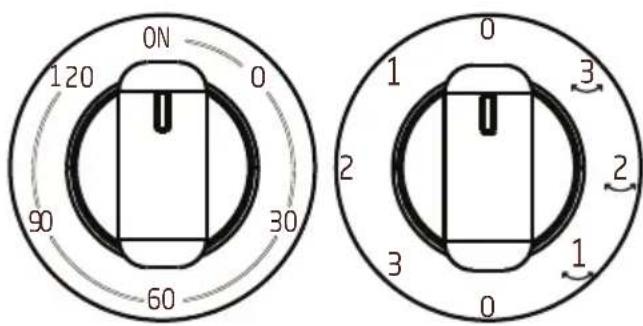

4.1 Pannello di controllo

ON 120 0 90 30 60 1 0 2 3 3 2 1 0

Ruotare il regolatore di velocità per far funzionare il ventilatore alla velocità selezionata e alla funzione di oscillazione.

"1" solo per la velocità bassa della ventola
"2" solo per la velocità media della ventola,
"3" solo per la velocità alta della ventola,
"0" per lo spegnimento

Oscillazione:

Cifre con"←" per la funzione di oscillazione.

Per il funzionamento con timer, ruotare il comando del timer in senso orario per far funzionare il ventilatore per la durata selezionata.

Si noti che con l'alimentazione scollegata, il timer continuerà a contare alla rovescia e si fermerà alla posizione "0". Quando il ventilatore viene ricollegato alla rete elettrica, il comando del timer deve essere regolato per il funzionamento temporizzato o continuo.

5 Pulizia e manutenzione

5.1 Istruzioni per la manutenzione

Prima delle operazioni di pulizia e montaggio sarà necessario scollegare la ventola.

ATTENZIONE: Non utilizzare detergenti abrasivi o solventi per evitare di graffiare la superficie. Non utilizzare nessuno dei seguenti prodotti come detergente: benzina, diluente.

• Per garantire un'adeguata circolazione dell'aria al motore, mantenere le prese d'aria sul retro del motore prive di polvere. Non smontare la ventola per rimuovere la polvere.
• Pulire le parti esterne con un panno morbido imbevuto di un detergente delicato.

ATTENZIONE: Non permettere all'acqua o a qualsiasi altro liquido di entrare nell'alloggiamento del motore o nelle parti interne.

• Le parti in plastica devono essere pulite con un panno morbido inumidito con sapone neutro.
• Rimuovere accuratamente la patina di sapone con un panno asciutto.

5.2 Manipolazione e trasporto

• Durante la manipolazione e il trasporto, trasportare l'apparecchio nel suo imballo originale. L'imballaggio dell'apparecchio lo protegge da danni fisici.
• Non appoggiare carichi pesanti sull'apparecchio o sull'imballaggio. L'apparecchiatura potrebbe danneggiarsi.

- La caduta dell'apparecchio può renderlo non operativo o causare danni permanenti.

6 Risoluzione dei problemi

Il funzionamento dell'apparecchiatura può portare a errori e anomalie di funzionamento. Le seguenti tabelle contengono le possibili cause e le note per la risoluzione di un messaggio di errore o di un malfunzionamento. Si raccomanda di leggere attentamente la tabella sottostante per risparmiare tempo e denaro che potrebbero costare una chiamata al centro di assistenza.

Problema Causa Soluzione
L'apparecchio non funziona correttamente dopo l'installazione.	Il cavo di alimentazione non è collegato o ha un contatto insufficiente.	Accertarsi che la spina sia inserita correttamente nella presa.
	L'interruttore sul corpo non è acceso.	Accendere l'interruttore sul corpo.

CERTIFICATO DI GARANZIA

La presente garanzia convenzionale descrive le condizioni di garanzia offerte da BEKO Italy S.r.l. ("Beko") con riferimento ai propri prodotti. La presente garanzia convenzionale si intende come aggiuntiva e non sostitutiva della garanzia legale, di cui è responsabile il venditore, e non pregiudica qualsiasi altro diritto di cui gode il consumatore ai sensi del D.lgs. 206/05 ("Codice del Consumo").

Per consumatore si intende esclusivamente colui che utilizza il prodotto per scopi estranei all'attività imprenditoriale o professionale eventualmente svolta e che quindi ne fa un uso domestico/privato

Questo certificato non deve essere spedito per la convalida. È valido e operante solo se conservato assieme allo scontrino fiscale o altro documento di acquisto fiscalmente obbligatorio.

Condizioni di Garanzia

1. BEKO garantisce il prodotto in relazione a difetti di fabbricazione per un periodo di 24 mesi dalla data di acquisto (in caso di acquisto da parte di consumatori) e di 12 mesi dalla data di acquisto (in caso di acquisto da parte di professionisti con fattura).

2. La garanzia è valida esclusivamente per prodotti venduti e installati sul territorio italiano, o sul territorio della Repubblica di San Marino e della Città del Vaticano, e deve essere comprovata da scontrino fiscale o fattura, che riporti il nominativo del venditore, la data di acquisto del prodotto nonché gli estremi identificativi dello stesso (tipo e modello).

3. Beko effettuerà a sua scelta la riparazione o sostituzione gratuita dei componenti difettosi o la sostituzione gratuita del prodotto con un prodotto uguale o con caratteristiche equivalenti o migliori. La gratuità degli interventi riguarda sia la manodopera sia i componenti di ricambio. La sostituzione del prodotto sarà effettuata solo in caso la riparazione risulti impossibile o eccessivamente onerosa.

4. L'intervento di riparazione sarà effettuato al domicilio dell'utente, fatto salvo i casi d'impossibilità oggettiva o di forza maggiore.

5. La riparazione o sostituzione dei componenti e la sostituzione del prodotto stesso non estendono la durata della garanzia, che rimane quindi di 24 o 12 mesi dalla data di acquisto del prodotto originale.

6. Non sono coperti dalla presente garanzia: manopole, lampade, parti in vetro e in plastica, tubazioni e accessori, tutte le parti asportarli, tutte le parti estetiche e tutti i materiali soggetti ad usura (quali, ad esempio, guarnizioni in gomma, cinghie, manicotti ecc.).

7. BEKO declina ogni responsabilità per eventuali danni che possano derivare, direttamente od indirettamente, a persone e cose come conseguenza del mancato rispetto da parte dell'utente delle istruzioni incluse nell'apposito manuale allegato a ciascun prodotto ed in particolar modo delle istruzioni relative alla installazione, all'uso ed alla manutenzione del prodotto stesso.

8. La garanzia non è operativa e conseguentemente gli interventi di assistenza saranno effettuati a pagamento da parte dell'utente nei seguenti casi:

a. Danni al prodotto dovuti al trasporto o alla movimentazione del prodotto stesso.

b. Interventi di installazione e montaggio e tutte le eventuali regolazioni, come la registrazione delle porte nei frigoriferi e/o l'inversione dell'apertura, il livellamento dei prodotti, l'eliminazione delle staffe di fissaggio vasca, la sostituzione degli ugelli e la regolazione del minimo su cucine e piani cottura.

c. Malfunzionamenti derivanti da installazione errata, imperfetta o incompleta del prodotto, incluse l'errata connessione o errata erogazione dalle reti di alimentazione e la mancanza di allacciamento alla presa di terra.

d. Interventi da effettuarsi in spazi eccessivamente ristretti per poter operare sui prodotti, in luoghi con eccessiva o scarsa temperatura dell'ambiente, o su prodotti installati ad oltre mt. 2,50 da un piano di lavoro stabile, o in posizioni disagiate e pericolose, che non possano garantire l'incolumità dell'operatore come stabilito dalle norme di legge sulla sicurezza sul lavoro.

e. Danni al prodotto causati da agenti atmosferici (fulmini, terremoti, incendi, alluvioni, ecc.) o da circostanze esterne che non siano riconducibili a difetti di fabbricazione del prodotto.

f. Riparazioni, modifiche o manomissioni effettuate da persone non autorizzate dal produttore o comunque per cause non dipendenti dal prodotto.

g. Mancanza dei documenti fiscali di acquisto del prodotto, oppure se gli stessi risultano contraffatti o non inerenti al prodotto, o se il numero di matricola del prodotto risulta asportato, cancellato o manomesso.

h. Uso improprio del prodotto o uso diverso da quanto stabilito dal produttore.

i. Guasti e malfunzionamenti dovuti a uso improprio del prodotto e/o a mancanza di regolare manutenzione, incuria e negligenza (ad esempio, mancata pulizia batterie condensanti, fori di drenaggio, filtri di scarico e filtri di entrata acqua, mancata eliminazione corpi estranei, insufficiente pulizia dei piani di cottura, ecc.) e in generale tutte le circostanze esterne che non siano riconducibili a difetti di fabbricazione del prodotto.

Beko si riserva la facoltà di addebitare all'utente il costo dell'intervento di assistenza nei casi in cui non sia stato riscontrato il difetto lamentato dall'utente, o nei casi di generici problemi di funzionamento correlati a errata impressione dell'utente (problemi di asciugatura, rumorosità, difetti di lavaggio, eccessiva formazione di schiuma, nonché problemi di centrifuga, di raffreddamento, di riscaldamento, ecc.).

Nei casi sopra citati in cui la garanzia non è operativa, si intendono a pagamento anche tutti gli eventuali trasporti necessari per lo svolgimento degli interventi di assistenza.

Il Servizio Assistenza di BEKO è l'unico autorizzato a riparare i prodotti a marchio BEKO sulla base della presente garanzia convenzionale.

Durante e dopo il periodo di garanzia, vi consigliamo di rivolgervi sempre ai nostri centri di assistenza autorizzati. Per contattare il Centro di Assistenza Tecnica Autorizzato operante nella vostra zona chiamate il numero unico per l'Italia:

02.03.03 per i prodotti a marchio

02.06.06 per i prodotti a marchio

GRUNDIG

Prima di contattare l'assistenza tecnica, al fine di agevolare la gestione della chiamata, è necessario avere a portata di mano il modello del prodotto e il documento fiscale di acquisto.
